国家基本比例尺地形图

国家基本比例尺地形图新旧图幅编号变换公式及其应用刘宏林(解放军测绘学院地图制图系制图教研室450052)1∶1万、1∶2.5万、1∶5万、1∶10万、1∶25万、1∶50万和1∶100万地形图是我国的国家基本比例尺地形图，其图幅编号现有两种形式，一种是1991年以前地形图分幅编号标准产生的，称为旧图幅编号，另一种是1991年以后新的国家地形图分幅编号标准所产生的，称为新图幅编号。

在使用中就存在一个国家基本比例尺地形图新旧图幅编号之间的变换问题。

本文通过对新旧图幅编号方法和规律的研究，提出了新旧图幅编号之间的变换公式。

一、新旧图幅编号的变换公式1. 旧图幅编号到新图幅编号的变换公式(1)(2)(3)(4)(5)(6)这里，式(1)～式(6)分别是1∶50万～1∶1万地形图的图号变换公式，H50,H25,H10,H5,H2和H1分别是1∶50万～1∶1万地形图的新图幅编号中的行代码，取三位，不足三位前面用“0”补足，L50,L25,L10,L5,L2和L1分别是1∶50万～1∶1万地形图的新图幅编号中的列代码，取三位，不足三位用“0”补足，X50，X25，X10，X5。

X2和X1分别是1∶50万～1∶1万地形图旧图幅编号中相应比例尺地形图的图幅代码值，简称图幅代码值，如1∶50万地形图的图幅代码是A，B，C和D，则按字母排列顺序赋值分别为1，2，3，4，其他比例尺地形图的图幅代码也照此处理，［］表示小数取整，()表示小数取余。

2. 新图幅编号到旧图幅编号的变换公式(1′)(2′)(3′)(4′)(5′)(6′)这里，式(1′)～式（6′）分别是1∶50万～1∶1万地形图的图号变换公式，公式中各字母含义同上。

由于篇幅所限，国家基本比例尺地形图新旧图幅编号变换公式的原理省略。

二、新旧图幅变换公式的应用1. 已知旧编号求其新的图幅编号为直观明了起见，把计算过程和结果编制成一个表格，如表1所示。

表1 1∶50万～1∶1万地形图的新图号的计算结果比例尺旧图幅编号图幅代码值比例尺代码所用公式行代码(H)列代码(L)所求新编号1∶50万I-45-C 3 B (1) 002 001I45B0020012. 已知新图号求其对应的旧图幅编号(1) 1∶50万～1∶10万地形图旧图幅编号的计算1∶50万，1∶25万和1∶10万地形图的旧图幅编号的计算如表2所示。

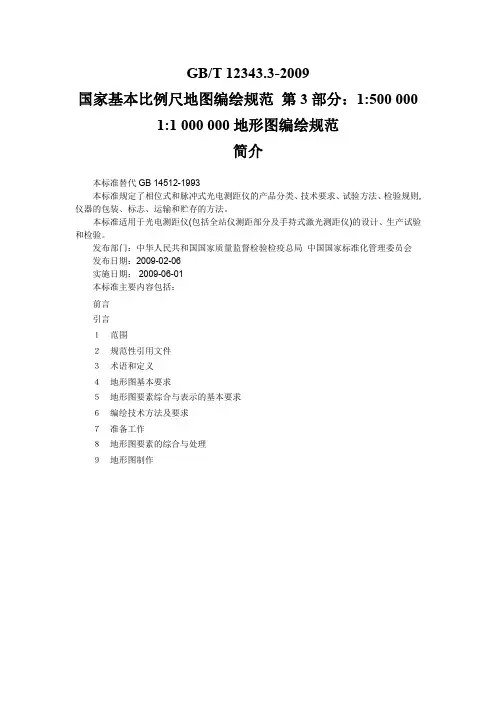

GB/T 12343.3-2009
国家基本比例尺地图编绘规范第3部分：1:500 000 1:1 000 000地形图编绘规范
简介
本标准替代GB 14512-1993
本标准规定了相位式和脉冲式光电测距仪的产品分类、技术要求、试验方法、检验规则, 仪器的包装、标志、运输和贮存的方法。

本标准适用于光电测距仪(包括全站仪测距部分及手持式激光测距仪)的设计、生产试验和检验。

发布部门：中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布日期：2009-02-06
实施日期： 2009-06-01
本标准主要内容包括：
前言
引言
１范围
２规范性引用文件
３术语和定义
４地形图基本要求
５地形图要素综合与表示的基本要求
６编绘技术方法及要求
７准备工作
８地形图要素的综合与处理
９地形图制作。

国家基本比例尺地形图等高距知识
地表面的形态是很复杂的，不同地貌类型的形态是由它的相对高度、地面坡度以及所处的地势所决定的，它们是影响等高距的主要因素。

从等高距计算公式可以看出，当地图比例尺和图上等高线间的最小距离简称等高线间距确定之后，地面坡度是决定等高距的主要因素，当然等高距的大小也受到地面高度所制约。

h=M*S*tanα/1000
式中：
M—地形图比例尺分母；
S—等高线间的最小间距；
α—地面坡度。

等高距的选择一般应考虑两种因素：图面清晰度和地貌表示的详细度。

对选择等高距来说，图面清晰度指地图上等高线最小间距对图面载负的影响程度。

地貌表示详细度指单位高差内等高线所通过的数量对地貌表示的影响程度。

它们之间是互相影响又互相制约的统一体。

所以选择分区适宜的等高距的实质是选择详细度和图面清晰度的最佳结和。

常见比比例尺、等高距和DEM分辨率关系如下表所示：。

国家基本比例尺地形图（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4行4列，共16幅1:25万地形图，用[1]、[2]…[16]表示，在1:100万地形图编号后加上1:25万地形图的比例尺代字和行列号.如：J50C001004。

每幅1:25万地形图的范围为经差1°30′，纬差1°。

1:10万地形图（1）用途：主要用于一定范围内较详细研究和评价地形。

（2）投影：采用高斯—克吕格投影，6°分带，采用编绘方法成图。

（1）用途：主要用于较小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。

（2）投影：采用高斯—克吕格投影，6°分带，航空摄影测量或编绘方法成图。

（3）分幅编号：以1:100万地形图为基础，分为48行48列，共2304幅在1:100万地形图编号后加上1:2.5万地形图的比例尺代字和行列号，即为1:2.5万地形图的编号。

如：J50F045004。

每幅1:2.5万地形图经差7′30″，纬差5′。

1:1万地形图（1）用途：1:1万地形图主要用于小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。

（2）投影：1:1万地形图采用高斯—克吕格投影，3°分带，航空摄影测量方法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分为96行96列，共9216幅1:1万地形图，在1:100万地形图编号后加上1:1万地形图的比例尺代字和程参考面。

（3）分幅编号：采用正方形或矩形，其规格为50cm×50cm或40cm×40cm。

图号以图廓西南角坐标公里数为单位编号，X在前Y在后，中间用短线连接，如:1:2000，10．0—21．0；1:1000，10．5—21．5；1:500，10．50—21．75。

带状或小面积测区的图幅，按测区统一顺序进行图幅编号。

我国基本比例尺地形图分幅与编号，以1：100万地形图为基础，按规定的经差和纬差划分图幅。

1：100万采用国际1：1000000地图分幅标准。

每幅1：1000000地形图范围是经差6°，纬差4°；纬度66°～76°之间经差12°，纬差4°；纬度76°～88°之间纬经差24°，纬差4°（在我国没有纬度60°以上的需要合幅图幅）
1：1000000地图编号采用国际1：1000000地图编号标准。

从赤道起算，每纬差4°为一行，至88°，南北半球各分为22横列，依次编号A、B、... V；由精度180°西向东每6°一列，全球60列，以1-60表示，如海南所在1：100万图在第5行，第49列，其编号为E49 ；北京为J50
每幅1：100万地形图划分为2行2列，按经差3°纬差2°分成四幅1：50万地形图
每幅1：100万地形图划分为4行4列，按经差1°30′纬差1°分成16幅1：25万地形图
每幅1：100万地形图划分为12行12列，按经差30′纬差20′分成144幅1：10万地形图
每幅1：100万地形图划分为24行24列，按经差15′纬差10′分成576幅1：5万地形图
每幅1：100万地形图划分为48行48列，按经差7′30″纬差5′分成2304幅1：2.5万
每幅1：100万地形图划分为96行96列，按经差3′45″纬差2′30″分成9216幅1：1万地形图
每幅1：100万地形图划分为192行192列，按经差1′52″纬差1′15″分成36864幅1：5000地形图。

国家标准比例尺地形图说明我国国家基本比例尺地形图有七种：1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万和1:1万；普通地图按比例尺通常分为大中小三种：小于100万(小比例尺)，10万到100万(中比例尺)，大于10万(大比例尺)。

1:100万地形图1:100万地形图覆盖范围示意图1:100万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。

1:100万地形图采用正轴等角圆锥投影，编绘方法成图。

分幅、编号采用国际1:100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。

如：J—50，10—50。

1:50万地形图1:50万地形图覆盖范围示意图1:50万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于较大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，省域经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。

1:50万地形图采用高斯—克吕格投影，6°分带，采用编绘方法成图。

分幅、编号均以1:100万地形图为基础，将每幅1:100万地形图划分成2行2列，共4幅1:50万地形图，20世纪70年前用A、Б、В、Г或甲、乙、丙、丁表示，70年代起用拉丁字母A、B、C、D表示。

我国国家基本比例尺地形图我国把1∶1万、1∶2.5万、1∶5万、1∶10万、1∶25万、1∶100万七种比例尺的地形图规定为国家基本比例尺地形图。

这种地形图有严密的大地控制基础，采用统一投影、统一分幅编号，根据国家颁布的测绘规范和图式测制的。

图上全面反映自然地理条件和社会经济状况，能够满足国民经济建设、国防建设和科学文化教育事业的需要。

我国基本比例尺地形图，随着比例尺的不同，其内容与精度也有区别，从而它的功用也就各异。

一般说，1∶1万到1∶10万大比例尺地形图，其内容可以表示出：作为方位物的突出地物，如工厂烟囱、古塔、塔形建筑物、纪念碑、城楼、革命烈士陵园、文化古迹、独立树等；对于水系及其附属建筑物，能根据比例尺所允许的完备程度详尽地显示出来；对于居民地不但基本上能全部表示出来，而且还能表示出居民人口数或户数以及行政意义；道路网能按比例尺允许的完备程度加以表示；地貌按规定的等高距显示；土质植被能表示出沼泽、林地、灌木丛、耕地、草地、沙地等；政区界线能表示出国界、省（区）界、县界，必要时也可以表示到公社或乡界。

由于大比例尺地形图的内容详尽，可用于各项建筑的设计，进行各种勘测，规划与研究农、林、牧、副、渔各业的发展等。

此外，它还是编绘较小比例尺地图的主要资料。

中比例尺地形图是指小于1∶10万到大于1∶100万比例尺范围内的地形图。

它们可以表达出不同地区的水系类型和形态特征、河网密度对比、主支流关系、河流的弯曲程度、湖泊分布、水利建设的成就以及水系和其他要素的关系；海岸类型和海岸地貌的基本形态也能显示出来；对于居民地，能正确表示出其位置、外部轮廓的基本特征、行政意义、居民地分布特点、密度以及与其他要素的关系；对于道路，不仅能表示出铁路、公路和其他道路类型，而且也能表示出道路的等级、质量、道路网的密度、结构特征以及和其他要素的关系；对于境界线，可以正确的表示出国界、省（区）界，必要时可以表示到县界；对于地貌，则能显示出各类地貌的基本形态特征，能保持地貌结构线、特征点位置的正确，至于等高距，则随比例尺不同而有变化，如1∶25万地形图基本等高距为50米，1∶50万地形图基本等高距为100米；对于植被，能反映出森林、经济林、竹林、灌木林、矮林、幼林、苗圃等的种类和分布范围；对于独立地物则能表示出三角点和具有方位意义及革命历史意义的独立物，对于具有经济和科学意义的地物，如发电站、变电所、油库、矿井、水文站、气象站等也能表示出来。

我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：万、1：5万、1：10万、1：20万、1：50万和1：100万七种;普通地图通常按比例尺分为大、中、小三种,一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图;对于一个国家或世界范围来讲,测制成套的各种比例尺地形图时,分幅编号尤其必要;通常这是由国家主管部门制定统一的图幅分幅和编号系统;1、地形图的分幅目前,我国采用的地形图分幅方案,是以1：100万地形图为基准,按照相同的经差和纬差定义更大比例尺地形图的分幅;百万分之一地图在纬度0°-60°之间的图幅,图幅大小按经差6°,纬差4°分幅；在60°-76°之间的图幅,其经差为12°,纬差为4°；在76°-80°之间图幅的经差为24°,纬差为4°,所以在纬度0°-60°之间各幅百万分之一地图都是经差6°,纬差4°分幅的;每幅百万分之一内各级较大比例尺地形图的划分,按规定的相应经纬差进行,其中,1：50万、1：20万、1：10万三种比例尺地形图,以百万分之一地图为基础直接划分;一幅百万分之一地形图划分四幅1：50万地形图,每幅为经差3°,纬差2°；一幅百万分之一地图划分为36幅1：20万地形图,每幅为经差1°,纬差40′；一幅百万分之一地图划分144幅1:10万地形图,每幅为经差30’,纬差20’; 每幅大于1：10万比例尺的地形图,则以1：10万图为基础进行逐级划分,一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：万地形图;在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图,见表1-1;表1-1：基本比例尺地形图的图幅大小及其图幅间的数量关系;比例尺纬度经度图幅数1：100 6度 4度 1 经差6°,维差4°1：50 3度 2度 4 1 1：100划分为了4幅1:50；毎幅经差3°,纬差2°1：20 1度 40分 36 9 1 1：100划分为了36幅1:20,1:50划分为9幅1:20万；毎幅经差1°,纬差40′1：10 30分 20分 144 36 4 11：5 15分 10分 576 144 16 4 1 1:100划分为576幅1:5,1:50划分为144:1:5；1:20划分为16幅1:5,依次推...1：分 5分 2304 576 64 16 4 11:1 3分45秒分 9216 2304 256 64 16 42、分幅编号地形图的编号是根据各种比例尺地形图的分幅,对每一幅地图给予一个固定的号码,这种号码不能重复出现,并要保持一定的系统性;地形图编号的最基本的方法是采用行列法,即把每幅图所在一定范围内的行数和列数组成一个号码;1：100万地图的编号该种地形图的编号为全球统一分幅编号;列数：由赤道起向南北两极每隔纬差4°为一列,直到南北88°南北纬88°至南北两极地区,采用极方位投影单独成图,将南北半球各划分为22列,分别用拉丁字母A、B、C、D……V表示;行数：从经度180°起向东每隔6°为一行,绕地球一周共有60行,分别以数字1、2、3、4……60表示;由于南北两半球的经度相同,规定在南半球的图号前加一个S,北半球的图号前不加任何符号;一般来讲,把列数的字母写在前,行数的数字写在后,中间用一条短线连接;例如北京所在的一幅百万分之一地图的编号为J-50如图14所示;由于地球的经线向两极收敛,随着纬度的增加,同是6°的经差但其纬线弧长已逐渐缩小,因此规定在纬度60°-76°间的图幅采用双幅合并经差为12°,纬差为4°；在纬度76°-88°间的图幅采用四幅合并经差为24°,纬差为4°;这些合并图幅的编号,列数不变,行数无论包含两个或四个并列写在其后;例如北纬80°-84°,西经48°-72°的一幅百万分之一的地图编号应为U-19、20、21、22图1;图1：100万地形图的分幅和编号北半球2．2 1：50万、1：20万、1：10万地形图的编号一幅1：100万地图划分四幅1：50万地图,分别用甲、乙、丙、丁表示,其编号是在1：100万地形图的编号后加上它本身的序号,如J-50-乙;一幅1：100万地图划36幅1：20万地图,分别用带括号的数字1-36表示,其编号是在1：100万地形图的编号后加上它本身的序号,如J-50-28;一幅1：100万地图划分144幅1：10万地图,分别用数字1-144表示,其编号是在1：100万地形图的编号后加上它本身的序号,如J-50-32;2．3 1：5万、1：万、1：1万地形图的编号这些大比例尺地图都以1:10万地图为基础以1：10万地形图的编号为基础,将一幅1：10万地图划分四幅1：5万地图,分别用甲、乙、丙、丁表示,其编号是在1：10万地形图的编号后加上它本身的序号,如J-50-32-甲;再将一幅1：5万地图划分四幅1：万地形图,分别用1、2、3、4表示,其编号是在1：5万地形图的编号后加上它本身的序号,如J-50-32-甲-1;1：1万地形图的编号,是以一幅1：10万地形图划分为64幅1：1万地形图,分别以带括号的1—64表示,其编号是在1：10万图号后加上1：1万地图的序号,如J-50-32-10;一幅1：1万地形图划分为4幅1：5000地形图,分别用小写拉丁字母a、b、c、d表示,其编号是在1：1万图号后加上它本身的序号,如J-50-32-10-a;。

国家基本比例尺地形图新旧图幅编号变换公式及其应用1∶1万、1∶2.5万、1∶5万、1∶10万、1∶25万、1∶50万和1∶100万地形图是我国的国家基本比例尺地形图，其图幅编号现有两种形式，一种是1991年以前地形图分幅编号标准产生的，称为旧图幅编号，另一种是1991年以后新的国家地形图分幅编号标准所产生的，称为新图幅编号。

在使用中就存在一个国家基本比例尺地形图新旧图幅编号之间的变换问题。

本文通过对新旧图幅编号方法和规律的研究，提出了新旧图幅编号之间的变换公式。

一、新旧图幅编号的变换公式1. 旧图幅编号到新图幅编号的变换公式(1)(2)(3)(4)(5)(6)这里，式(1)～式(6)分别是1∶50万～1∶1万地形图的图号变换公式，H50,H25,H10,H5,H2和H1分别是1∶50万～1∶1万地形图的新图幅编号中的行代码，取三位，不足三位前面用“0”补足，L50,L25,L10,L5,L2和L1分别是1∶50万～1∶1万地形图的新图幅编号中的列代码，取三位，不足三位用“0”补足，X50，X25，X10，X5。

X2和X1分别是1∶50万～1∶1万地形图旧图幅编号中相应比例尺地形图的图幅代码值，简称图幅代码值，如1∶50万地形图的图幅代码是A，B，C和D，则按字母排列顺序赋值分别为1，2，3，4，其他比例尺地形图的图幅代码也照此处理，［］表示小数取整，()表示小数取余。

2. 新图幅编号到旧图幅编号的变换公式(1′)(2′)(3′)(4′)(5′)(6′)这里，式(1′)～式（6′）分别是1∶50万～1∶1万地形图的图号变换公式，公式中各字母含义同上。

由于篇幅所限，国家基本比例尺地形图新旧图幅编号变换公式的原理省略。

二、新旧图幅变换公式的应用1. 已知旧编号求其新的图幅编号为直观明了起见，把计算过程和结果编制成一个表格，如表1所示。

2. 已知新图号求其对应的旧图幅编号(1) 1∶50万～1∶10万地形图旧图幅编号的计算1∶50万，1∶25万和1∶10万地形图的旧图幅编号的计算如表2所示。

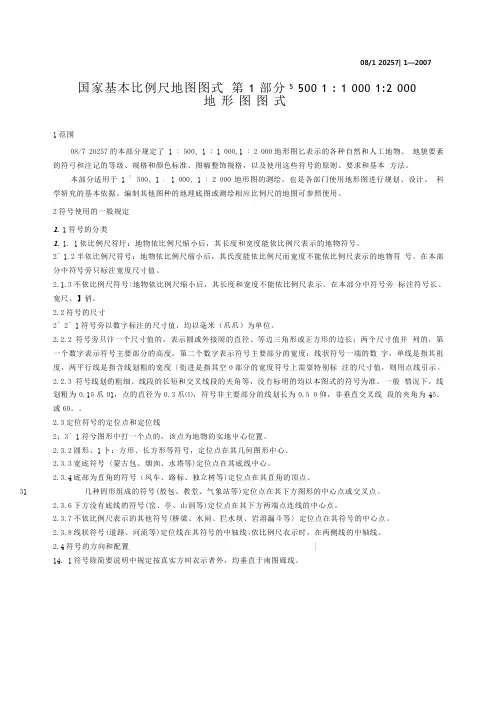

国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式
GB/T 20257.1-2007简介
本部分代替GB/T7929-1995《1∶500,1∶1000,1∶2000地形图图式》。

GB/T20257《国家基本比例尺地图图式》现分为4个部分:
---第1部分:1∶500 1∶1000 1∶2000地形图图式;
---第2部分:1∶5000 1∶10000地形图图式;
---第3部分:1∶25000 1∶50000 1∶100000地形图图式;
---第4部分:1∶250000 1∶500000 1∶1000000地形图图式。

本部分为GB/T20257的第1部分。

GB/T 20257的本部分规定了1:500、 1:1000、 1:2000地形图上表示的各种自然和人工地物、地貌要素的符号和注记的等级、规格和颜色标准、图幅整饰规格，以及使用这些符号的原则、要求和基本方法。

发布部门：中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布日期：2007-10-17
实施日期：2007-12-01
本标准主要内容包括：
前言
引言
1 范围
2 符号使用的一般规定
3 地形图分幅和颜色
4 符号与注记。
