大比例尺地形图的基本知识

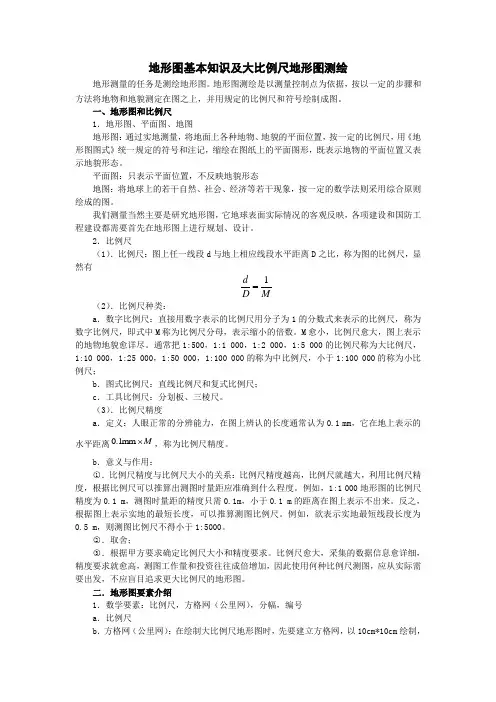

地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。

地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。

一、地形图和比例尺1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。

平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。

我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。

2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。

M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。

通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。

（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。

b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。

例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。

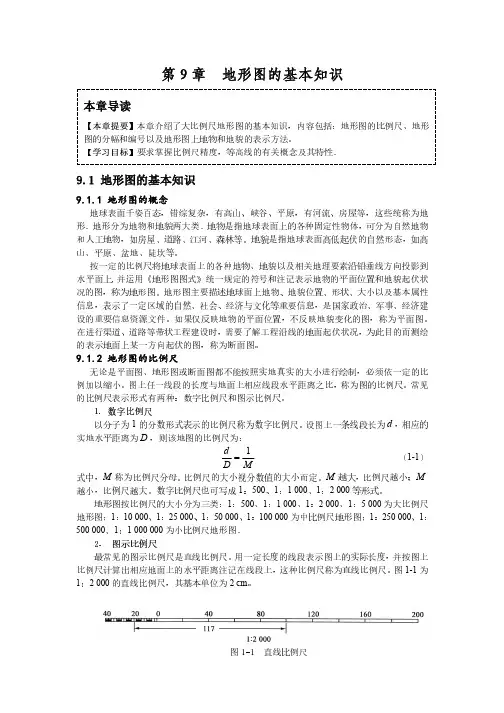

第 9 章 地形图的基本知识本章导读【本章提要】本章介绍了大比例尺地形图的基本知识，内容包括：地形图的比例尺、地形 图的分幅和编号以及地形图上地物和地貌的表示方法。

【学习目标】要求掌握比例尺精度，等高线的有关概念及其特性。

9.1 地形图的基本知识9.1.1 地形图的概念地球表面千姿百态，错综复杂，有高山、峡谷、平原，有河流、房屋等，这些统称为地形。

地形分为地物和地貌两大类。

地物是指地球表面上的各种固定性物体，可分为自然地物和人工地物，如房屋、道路、江河、森林等。

地貌是指地球表面高低起伏的自然形态，如高山、平原、盆地、陡坎等。

按一定的比例尺将地球表面上的各种地物、地貌以及相关地理要素沿铅垂线方向投影到水平面上,并运用《地形图图式》统一规定的符号和注记表示地物的平面位置和地貌起伏状况的图，称为地形图。

地形图主要描述地球面上地物、地貌位置、形状、大小以及基本属性信息，表示了一定区域的自然、社会、经济与文化等重要信息，是国家政治、军事、经济建设的重要信息资源文件。

如果仅反映地物的平面位置，不反映地貌变化的图，称为平面图。

在进行渠道、道路等带状工程建设时，需要了解工程沿线的地面起伏状况，为此目的而测绘的表示地面上某一方向起伏的图，称为断面图。

9.1.2 地形图的比例尺无论是平面图、地形图或断面图都不能按照实地真实的大小进行绘制，必须依一定的比例加以缩小。

图上任一线段的长度与地面上相应线段水平距离之比，称为图的比例尺。

常见的比例尺表示形式有两种：数字比例尺和图示比例尺。

1. 数字比例尺以分子为 1 的分数形式表示的比例尺称为数字比例尺。

设图上一条线段长为 d ，相应的实地水平距离为 D ，则该地图的比例尺为：d= 1 DM（1-1）式中，M 称为比例尺分母。

比例尺的大小视分数值的大小而定。

M 越大，比例尺越小；M越小，比例尺越大。

数字比例尺也可写成 1：500、1：1 000、1：2 000 等形式。

地形图按比例尺的大小分为三类：1：500、1：1 000、1：2 000、1：5 000 为大比例尺地形图；1：10 000、1：25 000、1：50 000、1：100 000 为中比例尺地形图；1：250 000、1：500 000、1：1 000 000 为小比例尺地形图。

地形图知识点地形图是以比例尺为基础，通过等高线、颜色、符号、文字等手段表现一个区域的地表地貌特征及相关信息的地理图形。

它是地图学中的一项重要内容，所以学习地形图知识点是每个地理爱好者的必修课程。

一、地形图比例尺地形图的比例尺是指地形图上图像与实际地类地貌的比例关系。

比较常见的有1:10,000、1:25,000、1:50,000、1:100,000、1:250,000等，比例尺越大，地图上的图像和实际被代表地貌的比例就越大。

二、等高线等高线是地形图最常用的标记方式之一，通常用棕红色表示。

等高线是贯穿地图的线条，代表相同高程的地理线。

等高线之间的垂直距离，即高差可以计算出来。

等高线的形态可以呈现山脊、山谷、水域等地貌特征。

三、地形符号地形符号是地图上标注地类地貌的方法之一，它可以标记各种地貌形态、地表特征，如山体、塔楼、平原、道路、桥梁、建筑物等。

地图上的地理西湖等水域通常用蓝色标记，山峰等地物通常用黑色标记。

四、颜色颜色是地面特征的另一种表示方式，常用的颜色有绿色、棕色、深浅红色和灰色等。

其中，绿色适用于植被茂密的地区，棕色适用于荒漠、岩石等地貌特征区，深浅红色适用于高山、山谷等特征区。

可以通过颜色的不同来快速地识别地形的特点。

五、比例尺尺度线由于地图的比例尺代表实地比例的大小，所以在地形图的角落或多或少地还有一段比例尺线。

比例尺线通常会用中佑（mm）或英寸（英寸）代表，图中通过比例的变化来让读者知道多少远距离的地图实际长度是多少毫米、英寸。

六、注记注记是地图上除了图形符号和颜色之外的一种重要标记方式。

注记可以标示地名、标志点、测高值、坐标等信息。

注记既可以在坐标轴、比例尺线、图例甚至图框上加上文字也可以在地形图内的特定位置加上文字。

综上所述，可以看出地形图是地理研究的重要手段之一，可以让学生了解地质地貌特征，也可以帮助他们更好地掌握地理概念。
