大比例尺地形图的测绘
（4）每一测站的工作结束后，应在测绘范围内检 查地物、地貌是否漏测、少测，各类地物名称和地理名 称等是否清楚齐全，在确保没有错误和遗漏后，可迁至 下一站。
四、增补测站点
经纬仪视距支导线法是增补测站点常用方法。
例 从图根控制点A测定支导线点1。
B 1
DA1
C
β
A D
（1）将经纬仪安置在控制点A上，对中、 整平。用测回法测量AB与A1之间的水平角β一 测回，用量角器在图上画出a1方向线。
等高线是根据相邻地貌特征点的高程，按规 定的等高距勾绘的。
等高线的勾绘方法有比例内插法、图解法和 目估法等。
A
52.8
F
52.5
I
52.3
B 57.4
D 55.8
G 58.8
51.6
E
50.4 50.5
CH
55.6
K
比例内插法
h00A..xx24B12mm 5766.44444..66mmmmmmm 52.8m 4.6m xdx12AB00.2.64m4m44m.6.66mm64m4mmmm36mmmm
70 120 200 —
2.经纬仪测绘法
经纬仪测绘法就是将经纬仪安置在控制点上， 测绘板安置于测站旁，用经纬仪测出碎部点方向 与已知方向之间的水平夹角。
再用视距测量方法测出测站到碎部点的水平 距离及碎部点的高程。
然后根据测定的水平角和水平距离，用量角 器和比例尺将碎部点展绘在图纸上，并在点的右 侧注记其高程。
1.地物的描绘
地物要按地形图图式规定的符号表示。
如房屋按其轮廓用直线连接；
河流、道路的弯曲部分，则用圆滑的曲线 连接；
对于不能按比例描绘的地物，应按相应的 非比例符号表示。
四、增补测站点
经纬仪视距支导线法是增补测站点常用方法。
例 从图根控制点A测定支导线点1。
B 1
DA1
C
β
A D
（1）将经纬仪安置在控制点A上，对中、 整平。用测回法测量AB与A1之间的水平角β一 测回，用量角器在图上画出a1方向线。
等高线是根据相邻地貌特征点的高程，按规 定的等高距勾绘的。
等高线的勾绘方法有比例内插法、图解法和 目估法等。
A
52.8
F
52.5
I
52.3
B 57.4
D 55.8
G 58.8
51.6
E
50.4 50.5
CH
55.6
K
比例内插法
h00A..xx24B12mm 5766.44444..66mmmmmmm 52.8m 4.6m xdx12AB00.2.64m4m44m.6.66mm64m4mmmm36mmmm
70 120 200 —
2.经纬仪测绘法
经纬仪测绘法就是将经纬仪安置在控制点上， 测绘板安置于测站旁，用经纬仪测出碎部点方向 与已知方向之间的水平夹角。
再用视距测量方法测出测站到碎部点的水平 距离及碎部点的高程。
然后根据测定的水平角和水平距离，用量角 器和比例尺将碎部点展绘在图纸上，并在点的右 侧注记其高程。
1.地物的描绘
地物要按地形图图式规定的符号表示。
如房屋按其轮廓用直线连接；
河流、道路的弯曲部分，则用圆滑的曲线 连接；
对于不能按比例描绘的地物，应按相应的 非比例符号表示。
大比例尺地形图测绘
数字测图技术：利用全站仪、激光测距仪等设备进行野外数据采集，通过计 算机处理得到数字地形图 3S集成技术：将遥感、全球定位系统和地理信息系统相结合，实现地形信息 的快速获取和处理
无人机测绘技术
无人机测绘原理：利用无人 机搭载高精度相机、激光雷 达等设备进行地形测绘
无人机类型：固定翼无人机、 多旋翼无人机等
划等提供依据。 ● 土地资源管理：大比例尺地形图测绘可以用于土地资源调查、土地利用规划、土地征收补偿等方面，帮助政府部门了解土地资源的分布、利用情况和变
化趋势。 ● 环境保护：大比例尺地形图测绘可以为环境保护提供基础数据，帮助环保部门了解地形、地貌、地物等特征，为环境监测、生态保护、污染治理等方面
提供依据。 ● 工程建设：大比例尺地形图测绘可以为工程建设提供基础数据，帮助工程师了解地形、地貌、地物等特征，为工程设计、施工建设等方面提供依据。 ● 军事领域：大比例尺地形图测绘可以为军事领域提供基础数据，帮助军事部门了解地形、地貌、地物等特征，为军事战略制定、战场环境分析等方面提
高精度定位技术发展
卫星导航系统： 随着卫星导航 系统的不断完 善，大比例尺 地形图测绘的 定位精度得到 了大幅提升。
实时动态差分 定位技术：通 过实时接收卫 星信号并采用 差分定位技术， 提高了定位精 度和可靠性。
惯性导航技术： 利用惯性传感 器进行导航， 不受外界干扰， 适用于复杂地 形和恶劣环境。
灾害监测与预警
灾害监测：利用大比例尺地形图对自然灾害进行监测和预警 预警系统：通过大比例尺地形图数据建立预警系统，提高灾害应对能力 灾后评估：利用大比例尺地形图对灾后情况进行评估，为灾后重建提供依据 灾害预防：通过大比例尺地形图数据，分析灾害易发区域，提出预防措施
大比例尺地形图 测绘技术发展趋 势
无人机测绘技术
无人机测绘原理：利用无人 机搭载高精度相机、激光雷 达等设备进行地形测绘
无人机类型：固定翼无人机、 多旋翼无人机等
划等提供依据。 ● 土地资源管理：大比例尺地形图测绘可以用于土地资源调查、土地利用规划、土地征收补偿等方面，帮助政府部门了解土地资源的分布、利用情况和变
化趋势。 ● 环境保护：大比例尺地形图测绘可以为环境保护提供基础数据，帮助环保部门了解地形、地貌、地物等特征，为环境监测、生态保护、污染治理等方面
提供依据。 ● 工程建设：大比例尺地形图测绘可以为工程建设提供基础数据，帮助工程师了解地形、地貌、地物等特征，为工程设计、施工建设等方面提供依据。 ● 军事领域：大比例尺地形图测绘可以为军事领域提供基础数据，帮助军事部门了解地形、地貌、地物等特征，为军事战略制定、战场环境分析等方面提
高精度定位技术发展
卫星导航系统： 随着卫星导航 系统的不断完 善，大比例尺 地形图测绘的 定位精度得到 了大幅提升。
实时动态差分 定位技术：通 过实时接收卫 星信号并采用 差分定位技术， 提高了定位精 度和可靠性。
惯性导航技术： 利用惯性传感 器进行导航， 不受外界干扰， 适用于复杂地 形和恶劣环境。
灾害监测与预警
灾害监测：利用大比例尺地形图对自然灾害进行监测和预警 预警系统：通过大比例尺地形图数据建立预警系统，提高灾害应对能力 灾后评估：利用大比例尺地形图对灾后情况进行评估，为灾后重建提供依据 灾害预防：通过大比例尺地形图数据，分析灾害易发区域，提出预防措施
大比例尺地形图 测绘技术发展趋 势
08第八章 大比例尺地形图的测绘
• 规则的几何图形符号(圆形、正方形、三角形等)，以 图形几何中心为实地地物的中心位置，底部为直角的 符号(独立树、路标等)，以符号的直角顶点为地物的 中心位置。 • 几何图形组合符号(路灯、消防栓等)，以符号下方图 形的几何中心为地物的中心位置。 • 宽底符号(烟囱、岗亭等)，以符号底部中心为地物的 中心位置。 • 下方无底线的符号(山洞、窑洞等)，以符号下方两端 点连线的中心为地物的中心位置。
l 1 1 L Ll M
由此可见，不同比例尺的地形图其比例尺精 度不同。大比例尺地形图上所绘地物、地貌 要比小比例尺地形图上的更精确详尽。 比例尺的精度
比例尺 比例尺精度 （m） 1:500 0.05 1:1 000 0.1 1:2 000 0.2 1:5 000 0.5
8.1.1.3 比例尺精度
8.1.1 比例尺
定义
形式 精度
8.1.1.1 比例尺定义
图上一段直线的长度（l）与地面上相应线段的 水平长度(L)之比
ห้องสมุดไป่ตู้
8.1.1.2 比例尺形式
数字比例尺
图示比例尺
8.1.1.2 比例尺形式
• 数字比例尺
l 1 1 L Ll M
数字比例尺一般用分子为1的整分数形式表示
和绘图与印刷的能力。其中，人眼的分辨能
力是主要的因素。
8.1.1.3 比例尺精度
由对人眼的分辨能力的分析可知，在一般情 况下，人眼的最小鉴别角θ=60"。若以明视距 离250mm计算，则人眼能分辨出的两点间的 最小距离约为0.1mm。 把某种比例尺地形图上0.1mm所对应的实地 投影长度，称为这种比例尺地形图的最大精 度，或称该地形图比例尺精度。
• 地形图上的线段与实地对应线段投影长度之间的换算，
l 1 1 L Ll M
由此可见，不同比例尺的地形图其比例尺精 度不同。大比例尺地形图上所绘地物、地貌 要比小比例尺地形图上的更精确详尽。 比例尺的精度
比例尺 比例尺精度 （m） 1:500 0.05 1:1 000 0.1 1:2 000 0.2 1:5 000 0.5
8.1.1.3 比例尺精度
8.1.1 比例尺
定义
形式 精度
8.1.1.1 比例尺定义
图上一段直线的长度（l）与地面上相应线段的 水平长度(L)之比
ห้องสมุดไป่ตู้
8.1.1.2 比例尺形式
数字比例尺
图示比例尺
8.1.1.2 比例尺形式
• 数字比例尺
l 1 1 L Ll M
数字比例尺一般用分子为1的整分数形式表示
和绘图与印刷的能力。其中，人眼的分辨能
力是主要的因素。
8.1.1.3 比例尺精度
由对人眼的分辨能力的分析可知，在一般情 况下，人眼的最小鉴别角θ=60"。若以明视距 离250mm计算，则人眼能分辨出的两点间的 最小距离约为0.1mm。 把某种比例尺地形图上0.1mm所对应的实地 投影长度，称为这种比例尺地形图的最大精 度，或称该地形图比例尺精度。
• 地形图上的线段与实地对应线段投影长度之间的换算，
8.2大比例尺地形图的测绘
3.地形图的拼接、检查与整饰
1）地形图的拼接与检查：
——即相邻图幅的接边
测区面积较大时，整个测区必须划分为若干幅图进
行施测。这样，在相邻图幅连接处，由于测量误差和
绘图误差的影响，无论是地物轮廓线，还是等高线往 往不能完全吻合。相邻左、右两图幅相邻边的衔接情 况，房屋、河流、等高线都有偏差。
¨接边误差规定
1、碎部点的选择
地物：选择其角点、转折点、转弯点、交叉点、 中心点等；如：房屋转角点，道路、河岸的转 折、弯曲点等。
地貌：地面的山脊线、山谷线、山脚线是地面坡度 起伏变化的变化线 山脊、山谷、山脚线的转折点和山顶、洼底、鞍 部点及陡崖的上缘线点、崖脚线点是地貌的特征 点
2.碎部点的测定
——测定碎部点的三要素：水平角b(或水平方
地物点点位中误差 地区分类 建筑区、平地及丘陵地 山地及旧街坊内部
点位中误差(图上mm) 0.5 0.75
等高线高程中误差 地形分类
高程中误差(等高距)
平地 1/3
丘陵地 1/2
山地 2/3
高山地 1
拼接时用宽5~10cm的透明纸蒙在左图幅的接图边上，用铅笔
把坐标格网线、地物、地貌描绘在透明纸上，然后再把透明 纸按坐标格网线位置蒙在右图幅衔接边上，同样用铅笔描绘 地物和地貌；当用聚脂薄膜进行测图时，不必描绘图边，利 用其自身的透明性，可将相邻两幅图的坐标格网线重叠；若 相邻处的地物、地貌偏差不超过规定的要求时，则可取其平 均位置，并据此改正相邻图幅的地物、地貌位置。
⑵以两对角线交点O为圆心量取1/2图幅宽 2为半径， 在对角线上分别定出 A、B、C、D四点并连接成矩形。
—
⑶从矩形的一边起画10cm间距的平行线，再从矩形的 另一相邻边起画10cm间距的平行线，得坐标网格。
大比例尺地形图的测绘
1、山头：高于四周的凸起 地貌。山头的最高点叫山顶， 山头的侧面叫山坡，山头的等 高线是一组围绕山顶，自行闭 合的曲线，曲线的高程由外向 里递增。
2、盆地：
四周高中间低的盆形地 貌。盆地的等高线也是一组 自行闭合的曲线。但曲线的 高程由里向外递增。有时在 等高线的适当位置绘一表示 坡降方向的短线，称为示坡 线，表明坡度下降的方向。
3、等高线平距与地面坡度成反比。
4、等高线与山脊线、山谷线成正交。
5、等高线不能直穿河流，应逐渐折向上游，正 交于河流岸线，中断后再从彼岸折向下游。
（四）基本等高距及等高线的种类
1、基本等高距
等高距的大小应根据测图目的、测图比例
尺和测区地形类别而确定。一般选择等高距可 参考下表： 测图等高距标准
地形类别 比例尺
（3）山地：地面倾斜在6－25 °，高差一般在 150m以上。
（4）高山地：地面倾斜在25 °以上。
基本等高距：在一个测区内，按一定比例尺和 测图地形选用的等高距。
注：图中等高线的高程，必须是基本等高距的 整数倍，同时，一幅图内不得采用两种基本等高距。
图 8-5 首曲线、计曲线、间曲线的表示
2、等高线的种类
20.50
21.00
比例尺
1:5000 1:2000 1:1000 1:500
图幅大小 (cm)
实地面积(km)
坐标线间隔(cm)
每幅1:5000地形图 所包含的图幅数
40× 40
4
10
1
50× 50
1
10
4
50× 50
0.25
10
16
50× 50
0.0625
10
64
正方形图幅的编号，是以该图幅西南角纵横坐标的公 里数来表示。为进一步表明该图幅在哪一个投影带内， 在纵横坐标编号前要冠以所在投影带的中央经线的经 度。如编号117°－4410－432，是1:5000比例尺图幅 的编号，
2、盆地：
四周高中间低的盆形地 貌。盆地的等高线也是一组 自行闭合的曲线。但曲线的 高程由里向外递增。有时在 等高线的适当位置绘一表示 坡降方向的短线，称为示坡 线，表明坡度下降的方向。
3、等高线平距与地面坡度成反比。
4、等高线与山脊线、山谷线成正交。
5、等高线不能直穿河流，应逐渐折向上游，正 交于河流岸线，中断后再从彼岸折向下游。
（四）基本等高距及等高线的种类
1、基本等高距
等高距的大小应根据测图目的、测图比例
尺和测区地形类别而确定。一般选择等高距可 参考下表： 测图等高距标准
地形类别 比例尺
（3）山地：地面倾斜在6－25 °，高差一般在 150m以上。
（4）高山地：地面倾斜在25 °以上。
基本等高距：在一个测区内，按一定比例尺和 测图地形选用的等高距。
注：图中等高线的高程，必须是基本等高距的 整数倍，同时，一幅图内不得采用两种基本等高距。
图 8-5 首曲线、计曲线、间曲线的表示
2、等高线的种类
20.50
21.00
比例尺
1:5000 1:2000 1:1000 1:500
图幅大小 (cm)
实地面积(km)
坐标线间隔(cm)
每幅1:5000地形图 所包含的图幅数
40× 40
4
10
1
50× 50
1
10
4
50× 50
0.25
10
16
50× 50
0.0625
10
64
正方形图幅的编号，是以该图幅西南角纵横坐标的公 里数来表示。为进一步表明该图幅在哪一个投影带内， 在纵横坐标编号前要冠以所在投影带的中央经线的经 度。如编号117°－4410－432，是1:5000比例尺图幅 的编号，
第八章_大比例尺地形图测绘
1.数字测图的特点 （1）实现测图的自动化 （2）实现了测图数字化 （3）实现了高精度
二、数字测图（DSM）系统
数字测图（DSM）系统是以计算机为核心，由地形数据采 集设备和成果设备而组成，在软件的支持下，对地形空 间数据进行采集处理，编辑成图，输出和管理的测绘系 统。
野外数据采集系统
处理系统
输出设备
④观测。用经纬仪瞄准标尺，读取上丝、下丝、中丝读数， 读取水平度盘读数、竖盘读数。在观测过程中，应检查定 向是否为0°00′,其不符值不得超过5'，否则应重新定向。 ⑤记录。记录者将观测数据记入手簿（表7－8），并把地 形名称填入备注栏。 ⑥计算。按视距测量的公式，计算水平距离、碎部点的高 程，并填入表7－8相应栏内。将展点所需数据立即报给绘 图员。
0.2mm
二、经纬仪测绘法
1.碎部点的选择
碎部测量就是测定碎部点的平面位置和高程。地形图的质量在 很大程度上取决于立尺员能否正确合理地选择地形点。 地形点应选在地物或地貌的特征点上 地物特征点地物轮廓的转折、交叉和弯曲等变化处的点及独立 地物的中心点。 地貌特征点是控制地形的山脊线、山谷线和倾斜变化线等地性 线上的最高、最低点，坡度和方向变化处，以及山头和鞍部等 处的点。
2.测绘方法
极坐标法：用经纬仪直接 测定各碎部点相对于 已知方向的水平角、 视距尺读数和竖直角， 计算出水平距离和高 程，绘图员根据所测 水平角、平距，利用 半圆仪将碎部点描绘 在图板上
经纬仪测绘法
上丝读数 中丝读数 下丝读数
竖直角
B i b 水平角 A a
一个测站上的观测步骤如下： ①安置仪器。安置经纬仪于测站A点，对中、整平、 量取仪器高读数至厘米）并记入碎部测量手簿。在测 站附近安置图板。 ②定向。将经纬仪瞄准另一个控制点B，使水平度盘 读数为0°00′。 ③立尺。立尺员先观察测站附近的地形情况，与观测 员共同商定跑尺的范围、路线，然后在选定的碎部点 上立标尺，尽量做到跑尺有顺序、不漏点，一点多用， 方便绘图。立尺点与测站间的视距长度应不超过表7 －4中规定的最大视距。
二、数字测图（DSM）系统
数字测图（DSM）系统是以计算机为核心，由地形数据采 集设备和成果设备而组成，在软件的支持下，对地形空 间数据进行采集处理，编辑成图，输出和管理的测绘系 统。
野外数据采集系统
处理系统
输出设备
④观测。用经纬仪瞄准标尺，读取上丝、下丝、中丝读数， 读取水平度盘读数、竖盘读数。在观测过程中，应检查定 向是否为0°00′,其不符值不得超过5'，否则应重新定向。 ⑤记录。记录者将观测数据记入手簿（表7－8），并把地 形名称填入备注栏。 ⑥计算。按视距测量的公式，计算水平距离、碎部点的高 程，并填入表7－8相应栏内。将展点所需数据立即报给绘 图员。
0.2mm
二、经纬仪测绘法
1.碎部点的选择
碎部测量就是测定碎部点的平面位置和高程。地形图的质量在 很大程度上取决于立尺员能否正确合理地选择地形点。 地形点应选在地物或地貌的特征点上 地物特征点地物轮廓的转折、交叉和弯曲等变化处的点及独立 地物的中心点。 地貌特征点是控制地形的山脊线、山谷线和倾斜变化线等地性 线上的最高、最低点，坡度和方向变化处，以及山头和鞍部等 处的点。
2.测绘方法
极坐标法：用经纬仪直接 测定各碎部点相对于 已知方向的水平角、 视距尺读数和竖直角， 计算出水平距离和高 程，绘图员根据所测 水平角、平距，利用 半圆仪将碎部点描绘 在图板上
经纬仪测绘法
上丝读数 中丝读数 下丝读数
竖直角
B i b 水平角 A a
一个测站上的观测步骤如下： ①安置仪器。安置经纬仪于测站A点，对中、整平、 量取仪器高读数至厘米）并记入碎部测量手簿。在测 站附近安置图板。 ②定向。将经纬仪瞄准另一个控制点B，使水平度盘 读数为0°00′。 ③立尺。立尺员先观察测站附近的地形情况，与观测 员共同商定跑尺的范围、路线，然后在选定的碎部点 上立标尺，尽量做到跑尺有顺序、不漏点，一点多用， 方便绘图。立尺点与测站间的视距长度应不超过表7 －4中规定的最大视距。
第六章 大比例尺地形图的测绘
6.3.2典型地貌的等高线
(一)山头和洼地
两者区别：山头的等高线由外圈向内圈高程逐渐增 加，洼地的等高线由外圈向内圈高程逐渐减小，这 就可以根据高程注记区分山头和洼地。也可以用示 坡线来指示斜坡向下的方向。
(二)山脊和山谷
山坡的坡度与走向发生改变时，在转折 处就会出现山脊或山谷地貌。 山脊的等高线均向下坡方向凸出，两侧 基本对称。 山脊线是山体延伸的最高棱线，也称分水线。 山谷的等高线均凸向高处，两侧也基本对称。 山谷线是谷底点的连线，也称集水线。
相邻等高线间的水平距离称为等高线平距，用d 表示，它随地面的起伏情况而改变。相邻等高线之 间的地面坡度为
在同一幅地形图上，等高线平距愈大，表示地貌 的坡度愈小；反之，坡度愈大
可以根据图上等高线的疏密程度，判断地面坡度的陡缓。
(三)等高线的分类 等高线分为首曲线、计曲线和间曲线
1、首曲线 在地形图上，按基本等高距测绘的等高线，用0. 15mm宽的细实线绘制。 2、计曲线 为了便于判读等高线的高程，从零米起算，每隔 四条首曲线加粗的一条等高线称为计曲线。计曲线 用0.3mm宽的粗实线绘制。 3、间曲线 对于坡度很小的局部区域，当用基本等高线不足 以反映地貌特征时，可按1／2基本等高距加绘一条 等高线，该等高线称为间曲线。间曲线用0.15mm宽 的长虚线绘制，可不闭合。
等高线是地 面上高程相等的 相邻各点连成的 闭合曲线。
（二）等高距与等高线平距 等高距:地形图上相邻等高线间的高差，用h表示. 同一幅地形图的等高距应相同，因此地形图的等高 距也称为基本等高距。 大比例尺地形图常用的基本等高距为05m、1m、2m、 5m等。 等高距越小，表示的地貌细部越详尽；等高距 越大，表示的地貌细部就越粗略。 在测绘地形图时，应根据测图比例尺、测区地 面的坡度情况，按国家规范要求选择合适的基本等 高距.
测量学-第七章 大比例尺地形图测绘
1）山头和洼地
2） 山脊与山谷
山谷最低点的连线称为合水线。 山脊最高的棱线称山脊线。山脊线又称分水线。
1
§8-1 地形图测绘的基本知识
3）鞍部
§8-1 地形图测绘的基本知识
4）陡坡与悬崖
1
§8-3 大比例尺地形图测绘方法
一、测图前的准备工作
1. 图幅的划分
大比例尺地形图图幅的大小：50cmx50cm 或50cmx40cm 覆盖区域大小：
§8-1 地形图的比例尺
（2）图示比例尺
直线比例尺是最常见的图示比例尺。
§8-2 地物和地貌在地形图上的 表示方法
二、地形图图式
地形：地物和地貌的总称。 地物：指地面天然或人工形成的各种固定物体，如河流、 森林、房屋、道路、农田等； 地貌：指地表面的高低起伏形态，如高山、丘陵、平原、 洼地等。
地形图图式：是地形图上地物、地貌符号的总称。
第七章 大比例尺地形 图测绘
主要内容
➢地形图比例尺 ➢地物地貌在地形图上的表示方法 ➢数字化测图方法
§8-1 地形图的比例尺
一、地形图的比例尺
比例尺：图上某一直线的长度d，与相应实地的水平距离D之比，用 分子为1的形式表示
d1 DM
1．比例尺种类
（1）数字比例尺
数字比例尺是用分子为1，分母为整数的分数表示。如：1:500、 1:2000、1:1万、1:100万等
1. 地物符号 （面状符号）
按几何形状：面状符号，点状符号，线状符号 按与比例尺的关系：依比例符号，半依比例符号，不依比例符号
（1）依比例符号
当地物的轮廓尺寸较大时，常按测图的比例尺将 其形状大小缩绘到图纸上，绘出的符号称为依比 例符号。如房屋等符号。
（2）不依比例符号（点状符号）
2） 山脊与山谷
山谷最低点的连线称为合水线。 山脊最高的棱线称山脊线。山脊线又称分水线。
1
§8-1 地形图测绘的基本知识
3）鞍部
§8-1 地形图测绘的基本知识
4）陡坡与悬崖
1
§8-3 大比例尺地形图测绘方法
一、测图前的准备工作
1. 图幅的划分
大比例尺地形图图幅的大小：50cmx50cm 或50cmx40cm 覆盖区域大小：
§8-1 地形图的比例尺
（2）图示比例尺
直线比例尺是最常见的图示比例尺。
§8-2 地物和地貌在地形图上的 表示方法
二、地形图图式
地形：地物和地貌的总称。 地物：指地面天然或人工形成的各种固定物体，如河流、 森林、房屋、道路、农田等； 地貌：指地表面的高低起伏形态，如高山、丘陵、平原、 洼地等。
地形图图式：是地形图上地物、地貌符号的总称。
第七章 大比例尺地形 图测绘
主要内容
➢地形图比例尺 ➢地物地貌在地形图上的表示方法 ➢数字化测图方法
§8-1 地形图的比例尺
一、地形图的比例尺
比例尺：图上某一直线的长度d，与相应实地的水平距离D之比，用 分子为1的形式表示
d1 DM
1．比例尺种类
（1）数字比例尺
数字比例尺是用分子为1，分母为整数的分数表示。如：1:500、 1:2000、1:1万、1:100万等
1. 地物符号 （面状符号）
按几何形状：面状符号，点状符号，线状符号 按与比例尺的关系：依比例符号，半依比例符号，不依比例符号
（1）依比例符号
当地物的轮廓尺寸较大时，常按测图的比例尺将 其形状大小缩绘到图纸上，绘出的符号称为依比 例符号。如房屋等符号。
（2）不依比例符号（点状符号）
第十章大比例尺地形图测绘
yA)
yP
yA
c ot
yB cot (xB cot cot
x
A
)
（2）距离交会法
A、B、P按逆时针编号，则
xP xA a cos( AB )
yP
yA
a sin( AB
)
பைடு நூலகம்
α A
a α A
P
β B
P b B
（3）方向距离交会法
xP yP
xA yA
S cos(BP S sin( AB
§8.1 大比例尺地形图测绘概述
1、大比例尺地形图测绘的概念
地形图测绘，又称地形测量。其目的主要是获得各种不 同比例尺地形图。
大区域：1:500～ 1:5万地形图多用数字航测成图 小区域： 1:500～ 1:5万地形图多采用地面数字测图 小于1:5万比例尺的地形图则根据较大比例尺地形图及各 种资料缩绘而成。 大比例尺地形图测绘是指1:500～ 1:5000比例尺地形图的 测绘。
) )
arcsin SAB sin
S
SAB (xA xB )2 (xA xB )2
BP BA
BA
arc tan
yA xA
yB xB
P
γ
S
αBP
A
B
3 直角坐标法
xM yM
xA SAM yA SAM
c os sin
AB AB
当P点在AB的左侧时，则
xP yP
测站为中心，以平均视线长度的1.2倍为半径的 正六边形，据此可估算出每平方公里内地形控制点 的数目。
比例尺
图根点数/Km2 （常规测图）
图根点数/Km2 （数字测图）
1:500 150 64
大比例尺地形图的测绘

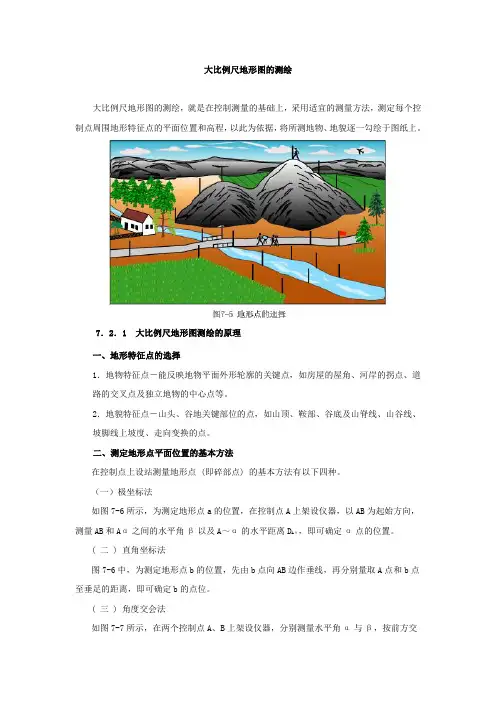

大比例尺地形图的测绘
大比例尺地形图的测绘，就是在控制测量的基础上，采用适宜的测量方法，测定每个控制点周围地形特征点的平面位置和高程，以此为依据，将所测地物、地貌逐一勾绘于图纸上。
7．2．1 大比例尺地形图测绘的原理
一、地形特征点的选择
1．地物特征点―能反映地物平面外形轮廓的关键点，如房屋的屋角、河岸的拐点、道路的交叉点及独立地物的中心点等。
2．地貌特征点―山头、谷地关键部位的点，如山顶、鞍部、谷底及山脊线、山谷线、坡脚线上坡度、走向变换的点。
二、测定地形点平面位置的基本方法
在控制点上设站测量地形点 (即碎部点) 的基本方法有以下四种。
（一）极坐标法
如图7-6所示，为测定地形点a的位置，在控制点A上架设仪器，以AB为起始方向，测量AB和Aα之间的水平角β以及A～α的水平距离D Aα，即可确定α点的位置。
( 二 ) 直角坐标法
图7-6中，为测定地形点b的位置，先由b点向AB边作垂线，再分别量取A点和b点至垂足的距离，即可确定b的点位。
( 三 ) 角度交会法
如图7-7所示，在两个控制点A、B上架设仪器，分别测量水平角α与β，按前方交
会的方法确定α的点位。
( 四 ) 距离交会法
图7-7中，分别量取控制点A、B至b点的距离，亦可按距离交会的方法确定b的点位。
7．2．2 大比例尺地形图的经纬仪测绘法
经纬仪测绘法就是在控制点上架设经纬仪 (称为测站)，近旁安置图板，将每个测站周围的碎部点逐一测定并展绘到图板上，然后勾绘出地物和地貌来。
测量学第八章大比例尺地形图测绘
一、图根控制测量
为测绘地形图布设的控制网称为图根控制网，其控制点称 为图根控制点，简称图根点。
图根平面控制点宜在城市各等级控制点下加密，一般采用 图根导线、GPS测量方法布设，局部地区可采用交会定点法。
图根点的高程可应用图根水准测量、图根光电测距三角高 程测量或GPS测量方法测定。
二、测图的准备工作
三、经纬仪测图
测图作业程序
半圆仪（大量角器）
第四节 地物测绘
一、地物测绘的一般原则
地物类型 水系
居民地 道路网 独立地物 管线与垣墙 境界与界碑 土质与植被
地物类型举例
江河、运河、沟渠、湖泊、池塘、井、泉、堤坝、闸等及其附属建 筑物
城市、集镇、村庄、窑洞、蒙古包以及居民地的附属建筑物
铁路、公路、乡村路、大车路、小路、桥梁、涵洞以及其它道路附 属建筑物
d D
1 M
式中M 称为比例尺分母。
大比例尺地形图：1∶500、1∶1000、1∶2000、1∶5000、1∶10000 中比例尺地形图：1∶25000、1∶50000、1∶100000 小比例尺地形图：1∶250000、1∶500000、1∶1000000
（2）图示比例尺
直线比例尺
复式比例尺（斜线比例尺）
地物、等高线的相对位移不应超过规 范规定的平面、高程中误差的√2倍 。
二、地形图的检查
测图结束后，要对地形图进行全面的检查。 1. 室内检查 2. 室外巡视检查 3. 设站检查
三、地形图的整饰 整饰原则：先图内后图外，先地物后地貌，先注记后符号。 图内整饰顺序：内图廓、坐标格网、控制点、地形点符号及高程注 记；独立物体及各种名称、数字的绘注；居民地等建筑物；各种线 路、水系等；植被与地类界；等高线及各种地貌符号等。 图廓外整饰：外图廓线、坐标网、经纬度、图幅名称及图号等。
大比例尺地形图测绘.
第八章大比例尺地形图测绘本章摘要：本章主要介绍地形图测绘的基本知识及大比例尺地形图传统测绘方法；简要介绍大比例尺数字化测图方法。
§8-1 地形图测绘的基本知识摘要内容：地形图比例尺、地形图图式、等高线及地形图分幅与编号。
讲课重点：比例尺的定义、比例尺的精度；地形图图式概念、分类；地貌特征点和特征线；等高线的概念、分类及特征。
讲课难点：比例尺的精度；地貌特征点和特征线。
讲授重点内容提要：一、地形图比例尺1.比例尺的定义地形图上某线段的长度与实地对应线段的投影长度之比，即1/M=l/L。
（说明：（1）式中：M为地形图比例尺分母；l为地形图上某线段的长度；L为实地相应的投影长度。
公式可用于地形图上的线段与实地对应线段投影长度之间的换算；（2）同理还可以求出地图上某区域面积与实地对应区域的投影面积之比的关系式，即1/M2=f/F，式中：f为地图上某区域的面积；F为实地对应区域的投影面积；（3）要把地面上的线段描绘到地图平面上，首先将地面线段沿垂线投影到大地水准面上，然后归化到椭球体面上，再按某种方法将其投影到平面上，最后按某一比率将它缩小到地图上，这个缩小比率就是地图比例尺。
）2.比例尺的精度某种比例尺地形图上0.1mm所对应的实地投影长度，称为这种比例尺地形图的最大精度，或称该地形图比例尺精度。
（说明：地形图所能达到的最大精度取决于人眼的分辨能力和绘图与印刷的能力。
其中，人眼的分辨能力是主要的因素。
对人眼的分辨能力的分析可知，在一般情况下，人眼的最小鉴别角为θ=60"。
若以明视距离250mm计算，则人眼能分辨出的两点间的最小距离约为0.1mm。
例如：1:100万、1:1万、1:500的地图比例尺精度依次为100m、1m、0.05m。
）二、地形图图式1.分类为了便于测图和用图，用各种符号将实地的地物和地貌表示在图上，这些符号为地形图图式。
地形图图式：地物符号、地貌符号、注记符号。
2.地物符号地物符号分为比例符号、半比例与非比例符号符号。
工程测量技术-大比例尺地形图测绘
32 56
32-56-Ⅳ 32-56-Ⅳ
-Ⅰ -Ⅱ
(1:1000) (1:1000)
Ⅰ Ⅱ 32-56-Ⅳ
-Ⅳ
Ⅲ Ⅳ (1:1000)
57
58
32-56-Ⅳ-Ⅲ-Ⅲ
(1:500)
图幅西南角坐标公里数编号法举例：
图幅西南角坐标公里数 x—y
1:5000图
坐标取至1km
如 32-56
1:2000、1:1000图
500 550
6 82.76
600 650
4 81.58
5 83.83
700 750
测图仪器简介
常用的测图仪器有大平板仪、中 平板仪、小平板仪、经纬仪、光电测 距仪、全站仪等。本节重点介绍大、 中、小平板仪的构造及平板仪安置。
大平板仪由平板、照 准仪、和若干附件组 成。
照准仪由望远镜、竖 盘和直尺组成。
等高线注记
一般高程点及注记
a.一般高程点 b.独立性地物的高程
一般房屋 混--房屋结构 3--房屋层数
25
a
0.5 163.2
b
75.4
混3
6.3.2 地貌表示法
定义：地面上相同高程的相邻点连成的闭 合曲线。
350 340 330
320
340 350
330
320
等高距与等高线平距
等高距 h ： 相邻等高线的高差
照准仪 图板
圆水准器
对
点
器
定向罗盘
对点器可使平板上的点与相应的地面点安置在同一铅垂线 上。 定向罗盘用于平板的粗略定向。圆水准器用于整平平板
大平板仪照准头
竖盘读数显微镜
望远镜制动螺旋 竖盘水准管微动螺旋
32-56-Ⅳ 32-56-Ⅳ
-Ⅰ -Ⅱ
(1:1000) (1:1000)
Ⅰ Ⅱ 32-56-Ⅳ
-Ⅳ
Ⅲ Ⅳ (1:1000)
57
58
32-56-Ⅳ-Ⅲ-Ⅲ
(1:500)
图幅西南角坐标公里数编号法举例：
图幅西南角坐标公里数 x—y
1:5000图
坐标取至1km
如 32-56
1:2000、1:1000图
500 550
6 82.76
600 650
4 81.58
5 83.83
700 750
测图仪器简介
常用的测图仪器有大平板仪、中 平板仪、小平板仪、经纬仪、光电测 距仪、全站仪等。本节重点介绍大、 中、小平板仪的构造及平板仪安置。
大平板仪由平板、照 准仪、和若干附件组 成。
照准仪由望远镜、竖 盘和直尺组成。
等高线注记
一般高程点及注记
a.一般高程点 b.独立性地物的高程
一般房屋 混--房屋结构 3--房屋层数
25
a
0.5 163.2
b
75.4
混3
6.3.2 地貌表示法
定义：地面上相同高程的相邻点连成的闭 合曲线。
350 340 330
320
340 350
330
320
等高距与等高线平距
等高距 h ： 相邻等高线的高差
照准仪 图板
圆水准器
对
点
器
定向罗盘
对点器可使平板上的点与相应的地面点安置在同一铅垂线 上。 定向罗盘用于平板的粗略定向。圆水准器用于整平平板
大平板仪照准头
竖盘读数显微镜
望远镜制动螺旋 竖盘水准管微动螺旋
大比例尺地形图的测绘
x 第4节大比例尺地形图的常规测绘方法★第5节地形图的拼接、检查和整饰第6节全站仪数字化测图技术第7节航空摄影测量简介第8节地籍和房产测量简介大比例尺地形图的测绘（第二部分）x7-4 大比例尺地形图常规测绘方法以相似形理论为依据，以图解法为手段，按比例尺的缩小要求，将地面点测绘到平面图纸上而成地形图的技术过程。
地形图测绘步骤:测量和绘图。
碎部测量：即地形图测绘，以图根点（控制点）为测站，测出测站周围碎部点的平面位置和高程，并按比例缩绘于图纸上。
一、地形图测绘基本原理x 1、碎部点的概念碎部点：碎部特征点,包括地物特征点和地貌特征点。
地物特征点：能够代表地物平面位置，反映地物形状、性质的特殊点位，简称地物点。
如：地物轮廓线的转折、交叉和弯曲等变化处的点；地物的形象中心：路线中心的交叉点，电力线的走向中心；独立地物的中心点等。
如图7-13所示。
地貌特征点：体现地貌形态，反映地貌性质的特殊点位——即地面坡度变化的点，简称地貌点。
如山顶、鞍部、变坡点、地性线、山脊点和山谷点等。
如图7-14所示。
xxx 2.碎部点平面位置的测定方法水平距离和水平角是确定点的平面位置的两种基本量.碎部点平面位置的测定:就是测出碎部点与已知点间的水平距离以及与已知方向间的水平角。
几种碎部测量的方法：极坐标法（一角一距）、角度交会法（二角）、距离交会法（二距）、直角坐标法（二互垂距）。
如图7-15所示，设A、B为已知控制点，P为待测碎部点。
极坐标法定点x二、经纬仪测绘法经纬仪测绘法的基本工作是：l经纬仪测量：在图根点上测定碎部点的平面位置和高程。
l平板绘图：根据极坐标原理在图板上确定碎部点位，并注记高程，对照实地勾绘地形。
l作业过程：三边工作，即边测，边算，边绘协调性要求比较高xx经纬仪测绘法）：（1）安置经纬仪：安置在控制点A上(如图7-17)，量出仪器高i，测量竖盘指标差x。
记录员在“地形测绘记录手薄”中记录(如表7-4所示)，包括表头的其他内容。
大比例尺比例尺地形图的测绘
6Байду номын сангаас
三、碎部点的选择
地形点：地物特征点和地貌特征点的总称，也 称碎部点
特征点：地物或地貌在平面方向上的转折点或 坡度变化点。
对于地物的选择，主要是选测决定地物形状与 大小的转折点、交叉点、曲线上的变换点和 独立地物的中心点。
对于地貌，主要应选测最能反映地貌特征的山 脊线和山谷线等特征线上，如山顶、山脊、 山谷、鞍部等坡度变化处。
4
第三节 测图前的准备工作
一、收集有关资料 二、仪器设备的的准备 测绘地形图使用的图纸一般为绘图纸和聚酯薄膜。 三、绘制坐标网格 绘制方格网的方法有对角线法、坐标格网尺法及使用AutoCAD 绘制等。
图上对角线误差≤±0.2mm
四、展绘控制点
图上误差≤±0.3mm
5
第五节 碎部测量
1、 地物(feature)：地面上天然或人工形成的物体，它包括平 原、湖泊、河流、海洋、房屋、道路、桥梁等； 2、地貌(geomorphy)：地表高低起伏的形态，它包括山地、丘 陵和平原等。 3、地形(landform）：地物和地貌总称。 一、等高距的选定 等高距的选定应根据测图比例尺、地面坡度、测图目的和用途 选定。
二、地形图的检查
分自查和专职检查
三、地形图的整饰
整饰顺序，按先图内后图外、 先地物后地貌、先注记后符号的顺序进行。
13
数字化测图
数字化测图简介 将野外数据采集系统与内外业机助制图系统
结合，形成一套从野外数据采集到内业制图全过 程的、实现数字化和自动化的测量制图系统，亦 称机助制图。
数字化测图主要包括：全野外数字化测图（亦 称地面数字化测图）、地图数字化成图、摄影测 量和遥感数字化测图。
7
四、经纬仪测绘法
三、碎部点的选择
地形点：地物特征点和地貌特征点的总称，也 称碎部点
特征点：地物或地貌在平面方向上的转折点或 坡度变化点。
对于地物的选择，主要是选测决定地物形状与 大小的转折点、交叉点、曲线上的变换点和 独立地物的中心点。
对于地貌，主要应选测最能反映地貌特征的山 脊线和山谷线等特征线上，如山顶、山脊、 山谷、鞍部等坡度变化处。
4
第三节 测图前的准备工作
一、收集有关资料 二、仪器设备的的准备 测绘地形图使用的图纸一般为绘图纸和聚酯薄膜。 三、绘制坐标网格 绘制方格网的方法有对角线法、坐标格网尺法及使用AutoCAD 绘制等。
图上对角线误差≤±0.2mm
四、展绘控制点
图上误差≤±0.3mm
5
第五节 碎部测量
1、 地物(feature)：地面上天然或人工形成的物体，它包括平 原、湖泊、河流、海洋、房屋、道路、桥梁等； 2、地貌(geomorphy)：地表高低起伏的形态，它包括山地、丘 陵和平原等。 3、地形(landform）：地物和地貌总称。 一、等高距的选定 等高距的选定应根据测图比例尺、地面坡度、测图目的和用途 选定。
二、地形图的检查
分自查和专职检查
三、地形图的整饰
整饰顺序，按先图内后图外、 先地物后地貌、先注记后符号的顺序进行。
13
数字化测图
数字化测图简介 将野外数据采集系统与内外业机助制图系统
结合，形成一套从野外数据采集到内业制图全过 程的、实现数字化和自动化的测量制图系统，亦 称机助制图。
数字化测图主要包括：全野外数字化测图（亦 称地面数字化测图）、地图数字化成图、摄影测 量和遥感数字化测图。
7
四、经纬仪测绘法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(1:1000) (1:1000)
Ⅰ Ⅱ 32-56-Ⅳ
-Ⅳ
Ⅲ Ⅳ (1:1000)
57
58
32-56-Ⅳ-Ⅲ-Ⅲ
浙江同济科技职业学(院1:《5工00程)测量技术》
图幅西南角坐标公里数编号法举例：
图幅西南角坐标公里数 x—y
1:5000图
坐标取至1km
如 32-56
1:2000、1:1000图
坐标取至0.1km 如 32.0-56.0
（1）按经纬度分幅，图幅呈梯形， 用于中小 比例尺图分幅。例如
1:10万每幅图为经差30′、纬差20 ′，呈梯形状。 （2）按坐标格网分幅，图幅呈矩形或正方形， 用于大比例尺图分幅。
浙江同济科技职业学院《工程测量技术》
2.矩形分幅与编号
大比例尺地形图通常采用矩形分幅法，图幅大
小有40×40cm（1:5000）与50 × 50cm两种：
1:500 图
坐标取至0.01km 如 32.00-56.00
浙江同济科技职业学院《工程测量技术》
3. 数字顺序编号法。带状测区或小面积测区，可按测区统一用
顺序进行标号，一般从左到右，从上到下用数字1，2，3，
4，… 编定，如图所示，其中“新镇-8”为测区新镇的第8幅图
编号。
4.行列编号法。行列编号法的横行是 指以A、B、C、D、…编排，由上到下 排列；纵列以数字1、2、3、…，从左
例如要求在图上能反映地面上0.2m的精度，则，因 0.1mm 1
此，选用测图的比例尺不得小于1：2000。
0.2m 2000
浙江同济科技职业学院《工程测量技术》
5.地形图比例尺的选用
比例尺 1：10000 1：5000 1：2000
1：1000
1：500
用
途
城市管辖区范围的基本图，一般用于城市 总体规划、厂址选择、区域位置、方案 比较等
北京市大比例尺地形图采用象限行
C-2 C-3 C-4 C-5 C-6
列编号法，把北京市分成四个象限，
每个象限内再按行列编号。
浙江同济科技职业学院《工程测量技术》
北京市大比例尺地形图采用象限行列编号法：
把北京市分为4个象限，顺时针排列Ⅰ、Ⅱ、Ⅲ和Ⅳ。在每个象限 内，以纵4公里，横5公里为1∶10000比例的一个图幅，例如编号 Ⅱ-2-1表示在第2象限第2列第1行，见下图(a)。各象限内行列均自 原点向外延伸。 1∶5000比例尺的图幅大小是把1∶10000图幅再分为4个象限，见 下图(b)剪头所指的编号为Ⅱ-2-1(1)。
6.1.1地形图的比例尺
比例尺：图上长度与相应实际长度之比。 1 d 1
1.数字比例尺
M
D
D d
分子为1，分母为整数的分数。书写形式： 1:500、1:2000、1:10000、1:1000000等 2.图示比例尺
图解距离，可抵消图纸伸缩变职业学院《工程测量技术》
3.地形图按比例尺分类
新镇-1 新镇-2 新镇-3 新镇-4 新镇-5 新镇-6 新镇-7 新镇-8 新镇-9 新镇-10 新镇-11 新镇-12 新镇-13 新镇-14 新镇-15 新镇-16
到右排列来编排。编号是“行号-列 号”，如图所示，“C-4”为其中3行4 列的一辐图幅编号。
A-1 A-2 A-3 A-4 A-5 A-6 B-1 B-2 B-3 B-4
第6章 大比例尺地形图测绘
6.1 地形图的比例尺 6.2 地形图的分幅与编号 6.3 地形图上的符号 6.4 测图前的准备工作 6.5 地形图的施测方法 6.6 地形图的绘制 6.7 数字化测图概述 6.8 数字化测图实施
浙江同济科技职业学院《工程测量技术》
浙江同济科技职业学院《工程测量技术》
6.1. 地形图的基本知识
(2)以1:5000编
号为基础后面
加罗马数字的 33
编号法：如右
图以1:5000地
形图西南坐标
公里数为基础
图号，后面再
加罗马数字Ⅰ、 32
Ⅱ、Ⅲ、Ⅳ组
56
成。
32-56
32-56-Ⅰ (1:2000)
32-56-Ⅱ (1:2000)
32-56-Ⅲ (1:2000)
32-56-Ⅳ 32-56-Ⅳ
-Ⅰ
-Ⅱ
4.比例尺精度
定义：图上0.1mm所表示的实地水平距离。
比 例 尺 1:500 1:1000 1:2000 10:500 1:10000
比例尺 精 度 0m.05
0.1 m 0.2 m 0.5 m
1.0 m
从上表可看出：比例尺越大，其比例尺精度越高。 用途:（1）选择成图比例尺的一种依据；
（2）概略地确定所需量距的精度。
浙江同济科技职业学院《工程测量技术》
浙江同济科技职业学院《工程测量技术》
6.3 地形图上的符号
6.3.1 地物的表示方法
1、比例符号： 地物较大，可按测图比例尺 缩小描绘的符号。如房屋、稻田和湖泊等 。
比例尺
1:5000 1:2000 1:1000 1:500
图幅尺寸 (cm) 40 × 40 50 × 50 50 × 50 50 × 50
实地面积 (km 2)
4 1 0.25 0.0625
1:5000 图幅内 分幅数
1 4 16 64
浙江同济科技职业学院《工程测量技术》
矩形分幅的编号法
34
(1)图幅西南角 坐标公里数编 号法
大比例尺： 1:500 1:1000 1:2000 1:5000 城建、 工程使用，采用外业实测或航测。
中比例尺： 1:1万 1:2.5万 1:5万 使用航测测绘的国家 基本图。
小比例尺： 1:10万 1:25万(1:20万) 1:50万 1:100万 由大中比例尺图编绘。
浙江同济科技职业学院《工程测量技术》
城市郊区基本图，一般用于城市详细规划 及工程项目的初步设计等
小城市、城镇街区基本图，一般用于图城 市详细规划、管理和工程项目的施工图 设计等
大、中城市城区基本图，一般用于图城市 详细规划、管理、地下工程竣工图和工 程项目的施工图设计等
浙江同济科技职业学院《工程测量技术》
6.2 地形图的分幅与编号
1.目的：便于测绘、管理与使用 2.地形图分幅两大类：
1∶2000比例尺图幅大小是把1∶10000图幅分成25幅，下图(c) 剪 头所指的编号为Ⅱ-2-1-［15］。
1∶1000比例尺图幅大小是把1∶10000图幅分成100幅，剪头所指 编号为Ⅱ-2-1-73。
1∶500比例尺图幅大小是把一幅1∶1000图幅再分为4幅，它的编 号是Ⅱ-2-1-73(4)，见下图(d)。
