钻孔灌注桩如何测量沉渣厚度？

钻孔灌注桩基底沉渣厚度测量施工技术摘要：近年来，我国的工程建设越来越多，对钻孔灌注桩技术的应用也越来越广泛。

灌注桩施工过程中产生的桩底沉渣会降低桩侧摩阻力和桩底端阻力，是影响钻孔灌注桩桩基质量的重要因素之一，基于钻孔灌注桩沉渣问题对桩基承载力的危害性，对沉渣厚度精准检测属于灌注桩施工中的重要环节。

本文首先分析钻孔灌注桩工艺流程，其次探讨钻孔灌注桩基底沉渣厚度测量施工技术，对钻孔灌注桩沉渣检测技术的发展进行总结和展望。

关键词：深基础；钻孔灌注桩；沉渣；厚度测量引言我国对于基础工程建设投入的力度不断加强，钻孔灌注桩技术在不同类型的工程中得到广泛的应用。

主要是由于这种施工技术的施工速度，承载力以及质量等方面都具有一定的优势。

由于建筑基础结构所用到的灌注桩的数量比较多，是一笔不小的投入，其施工质量直接影响到工程建设的总体质量。

在实际的施工中，施工工艺和施工技术都受到严重的限制，很容易出现孔底清理不彻底的现象，桩底的沉渣会直接影响到状体的承载力。

进而造成严重的经济损失，因此，对其进行研究具有一定的现实意义。

1工艺流程首先完成测量的准备工作，平整场地。

各种相关材料应该准备到位。

开工前召开现场技术交底会，使所有参与测量的施工人员明确具体技术要求。

钻孔灌注桩基底沉渣厚度测量装置，包括测绳，其上设有刻度，刻度精度为0.1mm。

还包括吊环、螺旋杆身、测板和测针。

吊环为圆形连接环。

吊环连接在测绳的底部。

螺旋杆身连接在吊环的底部，螺旋杆身上设有外螺纹。

支撑架的顶部连接有调节环，调节环与螺旋杆身螺纹连接。

测板与支撑架和调节环焊接成为整体。

测针连接在螺旋杆身的底部。

测针的底部呈圆锥形。

测绳的顶部设有转动手柄。

利用上述钻孔灌注桩基底沉渣厚度测量装置能够准确测量沉渣厚度，具体分两步进行。

先将测针安装在螺旋杆身的底部，拧紧螺旋丝扣帽，下放测绳，直到测针底部接触孔底，记下测绳的刻度h1。

然后取下测针，装上测板，下放测绳，直到测板的下表面接触沉渣表面，记录测绳的刻度h2。

钻孔灌注桩孔底沉渣厚度的监测与控制摘要：分析钻孔灌注桩施工中导致孔底沉渣超厚的主要因素，介绍沉渣厚度的检测方法，提出选择合适的清孔方法、严格控制清孔泥浆标准、有效固孔及尽量缩短清孔至混凝土灌注之间的间隔，控制孔底沉渣厚度的具体措施。

关键词：钻孔灌注桩沉渣厚度检测控制钻孔灌注桩以其适应范围广、单桩承载力高、施工噪音低、振动小及单价低等优点，在各类建筑工程中到广泛应用。

随着高层建筑的日益增多，对桩基承载力的要求也越来越高。

但由于钻孔灌注桩施工工艺的特殊性，其承载力受施工中的因素影响较大，特别是孔底沉渣层严重影响桩承载力的发挥。

因此，施工过程中加强孔底沉渣厚度的检测与控制，是保证钻孔灌注桩施工质量和桩基承载力的关键措施之一。

1.孔底沉渣对桩基承载力的影响桩的竖向荷载由桩侧摩阻力和桩端阻力承受，对于采用泥浆护壁的钻孔灌注桩，在清孔后至混凝土灌注前，孔底将产生一定厚度的沉渣，该沉渣层强度低、压缩性高。

单桩竖向静力荷载试验表明，对桩端有一定沉渣的钻孔灌注桩，其端部一般呈刺入性剪切破坏，接近于纯摩擦桩，σ-S（荷载一沉降）曲线呈陡降型，破坏特征点明显（见图1）。

根据一些公路、铁路桥梁钻孔灌注桩的实测资料，桩的端部承载力均发挥较少。

为此，现行施工验收规范对钻孔灌注桩孔底沉渣厚度提出了更高的要求。

《GB50202-2002》规定，钻孔灌注桩孔底最大沉渣厚度允许值为：端承桩≤50mm；摩擦桩≤150mm。

而《GBJ202-83》和《JGJ94-94》规范对摩擦桩孔底最大沉渣厚度允许值均为300mm。

2、导致孔底沉渣过厚的主要原因（1）清孔方式选用不当钻孔灌注桩常用的清孔方法有抽浆法、换浆法、掏渣法、空压机喷射和砂浆置换等，应根据现场具体地质条件、施工工艺方法等合理选用。

方法选用不当，将不能有效清除孔底钻渣和置换孔内泥浆，无法控制孔底沉渣层厚度。

（2）清孔不彻底清孔不彻底或持续时间不够，未能将孔底钻渣清除干净，或孔内泥浆置换不充分，均会造成孔底沉渣厚度过大。

方法：“测针测饼法”：下放测针，测得深度作为孔底深度；下放测饼，测得深度作为沉渣顶面 深度。二个数据之差为沉渣厚度。
所谓测针,就是二根25钢筋,长度约20cm,上面焊一个小提把,然后在测绳(细钢丝绳,上面适当做 些长度记号)的底部固定一个可活动的螺栓活动扣与测针连接,测绳长度根据桩底到地面长度+2m 左右。
钻孔பைடு நூலகம்注桩沉渣厚度怎么测
钻孔灌注桩是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并 在其内放置钢筋笼、灌注混凝土而做成的桩，依照成孔方法不同，灌注桩又可分为沉管灌注桩、 钻孔灌注桩和挖孔灌注桩等几类。
目前最bai常用的仍为“测绳法”。但同为测绳，具体方法却不尽相同。测量绳应预先浸泡，防 止因测量绳变形产生误差。测点尽量靠近桩中心。
回转钻孔灌注桩是指在钻孔位置设置钻孔护筒，钻孔旁开挖大型泥浆池，钻头叶片将砂砾石搅起， 输送泵把泥浆从钻杆中反冲钻孔中，钻孔中的泥浆进入泥浆池中，经沉淀后，将砂砾石挖出，泥 浆循环使用成孔时，大型钢筋笼的制作应在加工好的胎具上绑扎、焊接，运输工具运用特制的加 长型运输车；成孔后，在桩孔中吊放钢筋，然后灌注混凝土．养护成桩。配合商品混凝土使用的 搅拌运输车、布料杆泵车等混凝土施工机械，在很大程度上实现全面机械化。
80年代后期，各种桩基础无损检测方法在上海迅速发展。为了保证钻孔灌注桩的施工质量，在成 孔后灌注混凝土之前，还要求进行成孔质量检测。
谢谢观看
1、对端承型桩，不应大于 50mm; 2、对摩擦型桩，不应大于 100mm; 3、对抗拔、抗水平力桩，不应大于 200mm。
钢筋混凝土灌注桩是用钻孔机成孔或用钢管成孔，后者是先用打桩机将带有活瓣桩尖的钢管沉入 土层，使管壁四周的土壤挤实，然后在钢管内灌入混凝土后，马上把钢管拔出，使灌入的混凝土 形成一根混凝土桩。当天然地基上部的软弱土层较厚，浅基础沉降量过大或地基稳定性不能满足 建筑要求时，常常采用桩基础，将荷载通过桩传给坚硬土层或岩石，或通过桩周围的摩擦力传给 地基，以提高地基的承载力。

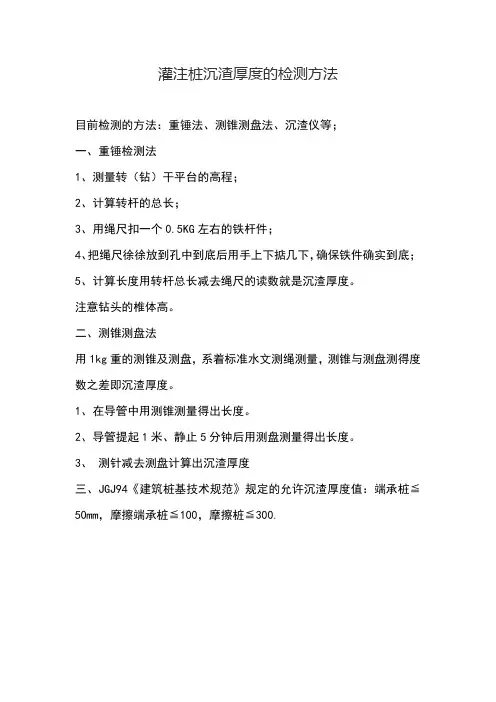

灌注桩沉渣厚度的检测方法
目前检测的方法：重锤法、测锥测盘法、沉渣仪等；
一、重锤检测法
1、测量转（钻）干平台的高程；
2、计算转杆的总长；
3、用绳尺扣一个0.5KG左右的铁杆件；
4、把绳尺徐徐放到孔中到底后用手上下掂几下，确保铁件确实到底；
5、计算长度用转杆总长减去绳尺的读数就是沉渣厚度。

注意钻头的椎体高。

二、测锥测盘法
用1kg重的测锥及测盘，系着标准水文测绳测量，测锥与测盘测得度数之差即沉渣厚度。

1、在导管中用测锥测量得出长度。

2、导管提起1米、静止5分钟后用测盘测量得出长度。

3、测针减去测盘计算出沉渣厚度
三、JGJ94《建筑桩基技术规范》规定的允许沉渣厚度值：端承桩≦50mm，摩擦端承桩≦100，摩擦桩≦300.。

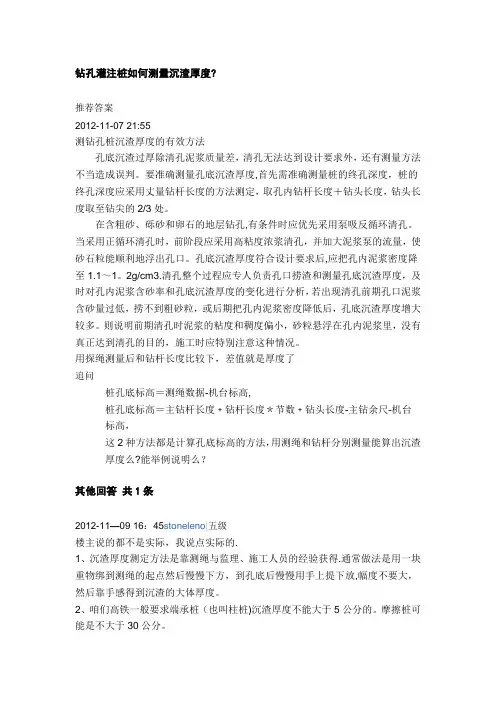

钻孔灌注桩如何测量沉渣厚度?推荐答案2012-11-07 21:55测钻孔桩沉渣厚度的有效方法孔底沉渣过厚除清孔泥浆质量差，清孔无法达到设计要求外，还有测量方法不当造成误判。

要准确测量孔底沉渣厚度,首先需准确测量桩的终孔深度，桩的终孔深度应采用丈量钻杆长度的方法测定，取孔内钻杆长度＋钻头长度，钻头长度取至钻尖的2/3处。

在含粗砂、砾砂和卵石的地层钻孔,有条件时应优先采用泵吸反循环清孔。

当采用正循环清孔时，前阶段应采用高粘度浓浆清孔，并加大泥浆泵的流量，使砂石粒能顺利地浮出孔口。

孔底沉渣厚度符合设计要求后,应把孔内泥浆密度降至1.1～1。

2g/cm3.清孔整个过程应专人负责孔口捞渣和测量孔底沉渣厚度，及时对孔内泥浆含砂率和孔底沉渣厚度的变化进行分析，若出现清孔前期孔口泥浆含砂量过低，捞不到粗砂粒，或后期把孔内泥浆密度降低后，孔底沉渣厚度增大较多。

则说明前期清孔时泥浆的粘度和稠度偏小，砂粒悬浮在孔内泥浆里，没有真正达到清孔的目的，施工时应特别注意这种情况。

用探绳测量后和钻杆长度比较下，差值就是厚度了追问桩孔底标高＝测绳数据-机台标高,桩孔底标高＝主钻杆长度﹢钻杆长度＊节数﹢钻头长度-主钻余尺-机台标高，这2种方法都是计算孔底标高的方法，用测绳和钻杆分别测量能算出沉渣厚度么?能举例说明么？其他回答共1条2012-11—09 16：45stoneleno|五级楼主说的都不是实际，我说点实际的.1、沉渣厚度测定方法是靠测绳与监理、施工人员的经验获得.通常做法是用一块重物绑到测绳的起点然后慢慢下方，到孔底后慢慢用手上提下放,幅度不要大，然后靠手感得到沉渣的大体厚度。

2、咱们高铁一般要求端承桩（也叫柱桩)沉渣厚度不能大于5公分的。

摩擦桩可能是不大于30公分。

3、我在高铁干监理期间碰到的民工队一般都能清孔清的很好,测绳下到底后上下手一掂就可以感觉到触碰到岩石那种感觉，邦邦硬。

这指的是桩底为岩石那种。

如果是摩擦桩桩底为砂层,清孔清的好也是感觉硬硬的，毕竟未扰动过的砂层和桩底是泥巴没清好孔的桩会有两种手感。

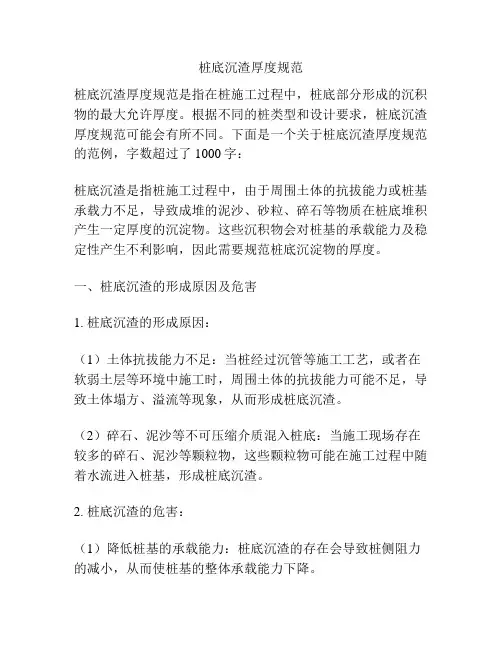

桩底沉渣厚度规范桩底沉渣厚度规范是指在桩施工过程中，桩底部分形成的沉积物的最大允许厚度。

根据不同的桩类型和设计要求，桩底沉渣厚度规范可能会有所不同。

下面是一个关于桩底沉渣厚度规范的范例，字数超过了1000字：桩底沉渣是指桩施工过程中，由于周围土体的抗拔能力或桩基承载力不足，导致成堆的泥沙、砂粒、碎石等物质在桩底堆积产生一定厚度的沉淀物。

这些沉积物会对桩基的承载能力及稳定性产生不利影响，因此需要规范桩底沉淀物的厚度。

一、桩底沉渣的形成原因及危害1. 桩底沉渣的形成原因：（1）土体抗拔能力不足：当桩经过沉管等施工工艺，或者在软弱土层等环境中施工时，周围土体的抗拔能力可能不足，导致土体塌方、溢流等现象，从而形成桩底沉渣。

（2）碎石、泥沙等不可压缩介质混入桩底：当施工现场存在较多的碎石、泥沙等颗粒物，这些颗粒物可能在施工过程中随着水流进入桩基，形成桩底沉渣。

2. 桩底沉渣的危害：（1）降低桩基的承载能力：桩底沉渣的存在会导致桩侧阻力的减小，从而使桩基的整体承载能力下降。

（2）影响桩基的稳定性：桩底沉渣可能会导致桩的沉陷，从而影响桩基的稳定性和结构的安全性。

二、桩底沉渣厚度规范1. 桩底沉渣厚度的测量方法（1）静压法：利用压力以及液体对物体的支持力来测量沉渣厚度。

通过在沉渣表面施加静水压力，测量静水压力与沉渣厚度之间的关系，从而确定沉渣厚度。

（2）摄像法：利用摄像设备，将摄像设备悬挂在桩身上，通过观察下方沉积物的显出或变暗程度来测量沉渣厚度。

（3）挖掘法：在桩基沉积物堆积的位置，进行较小范围的挖掘，然后通过观察挖掘点的变化来判断沉渣厚度。

2. 桩底沉积物的最大允许厚度（1）对于灌注桩和钻孔灌注桩来说，一般情况下，桩底的最大允许沉渣厚度为200mm。

（2）对于钻孔灌注桩和预制桩来说，如果在桩底沉积物中发现较大的碎石或其他颗粒物时，应进行必要的清理，以保证桩底的承载能力和稳定性。

3. 桩底沉积物的处理方法（1）堆放法：将挖掘出的桩底沉积物按照规定的堆放标准进行堆放，以便于沉积物的处理和后续施工。

钻孔灌注桩沉渣厚度测量方法## Determination of Muck Thickness in Bored Cast-in-Place Piles.### English Answer:Determining the thickness of muck (sediment) in bored cast-in-place (BCIP) piles is crucial for assessing pile integrity and optimizing pile design. Here are the most common methods used:1. Direct Measurement.Bottom-Hole Camera: A camera is lowered into the pileto capture high-resolution images of the pile base and measure the muck layer thickness.Echo Sounder: Acoustic waves are emitted into the pile, and the time taken for the waves to reflect off the pile base and the muck layer is measured. The thickness iscalculated based on the speed of sound in the respective media.2. Indirect Measurement.Soil Resistance Measurement: The torque or penetration resistance encountered during pile drilling is monitored. Abrupt changes in resistance often indicate the presence of muck.Water Jetting Measurement: A high-pressure water jet is used to remove the muck from the pile base. The volume of water used is proportional to the thickness of the muck layer.3. Geophysical Methods.Cross-Hole Sonic Logging (CSL): Ultrasonic waves are transmitted between two boreholes drilled near the pile. The wave velocity through the muck layer is different from that of the soil, allowing for muck thickness estimation.Downhole Seismic Cone Penetrometer Testing (SCPTu): A cone penetrometer with seismic sensors is pushed into the pile to measure the tip resistance and shear wave velocity. These measurements can be used to infer the presence and thickness of muck.### 中文回答：沉渣厚度测量方法。

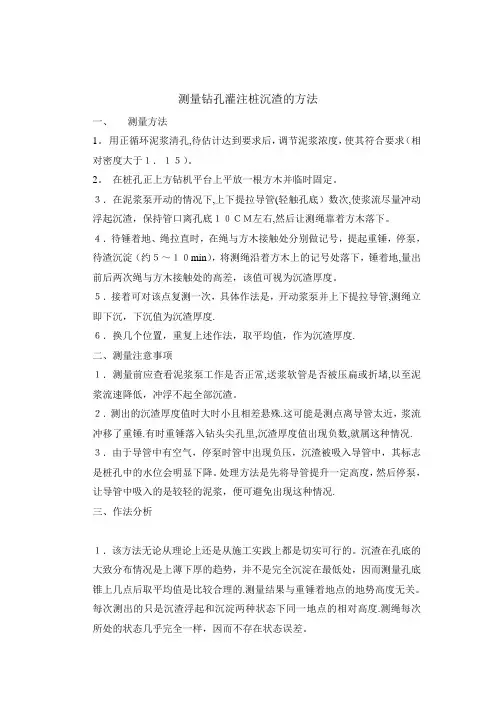

测量钻孔灌注桩沉渣的方法一、测量方法1。

用正循环泥浆清孔,待估计达到要求后，调节泥浆浓度，使其符合要求（相对密度大于１．１５）。

2。

在桩孔正上方钻机平台上平放一根方木并临时固定。

３．在泥浆泵开动的情况下,上下提拉导管(轻触孔底）数次,使浆流尽量冲动浮起沉渣，保持管口离孔底１０ＣＭ左右,然后让测绳靠着方木落下。

４．待锤着地、绳拉直时，在绳与方木接触处分别做记号，提起重锤，停泵，待渣沉淀（约５～１０min），将测绳沿着方木上的记号处落下，锤着地,量出前后两次绳与方木接触处的高差，该值可视为沉渣厚度。

５．接着可对该点复测一次，具体作法是，开动浆泵并上下提拉导管,测绳立即下沉，下沉值为沉渣厚度.６．换几个位置，重复上述作法，取平均值，作为沉渣厚度.二、测量注意事项１．测量前应查看泥浆泵工作是否正常,送浆软管是否被压扁或折堵,以至泥浆流速降低，冲浮不起全部沉渣。

２．测出的沉渣厚度值时大时小且相差悬殊.这可能是测点离导管太近，浆流冲移了重锤.有时重锤落入钻头尖孔里,沉渣厚度值出现负数,就属这种情况. ３．由于导管中有空气，停泵时管中出现负压，沉渣被吸入导管中，其标志是桩孔中的水位会明显下降。

处理方法是先将导管提升一定高度，然后停泵，让导管中吸入的是较轻的泥浆，便可避免出现这种情况.三、作法分析１．该方法无论从理论上还是从施工实践上都是切实可行的。

沉渣在孔底的大致分布情况是上薄下厚的趋势，并不是完全沉淀在最低处，因而测量孔底锥上几点后取平均值是比较合理的.测量结果与重锤着地点的地势高度无关。

每次测出的只是沉渣浮起和沉淀两种状态下同一地点的相对高度.测绳每次所处的状态几乎完全一样，因而不存在状态误差。

２．由于测量的是相对高度,因而误差与孔深及测绳的绝对长度无关，只与沉渣分布有关,且泵开绳沉，沉渣多少非常直观。

该法适用于桩径为７００～１４００mm的正循环清渣.３．正循环清渣是在放入钢筋笼和导管以后开始，沉渣清除和测量，既方便又可靠，一旦测量合格可立即浇灌混凝土,避免了反循环存在的上述问题，由于测量可靠,清渣的最终效果完全可达到预期的要求，只是时间稍长一些。

钻孔灌注桩如何测量沉渣厚度？在各类建筑工程和桥梁工程中，钻孔灌注桩作为一种基础承载结构，被广泛应用。

而钻孔灌注桩施工过程中的沉渣厚度控制，对于桩基础的承载能力和稳定性至关重要。

准确测量沉渣厚度，能有效保障灌注桩的质量和工程的安全性。

首先，我们需要了解一下什么是沉渣。

在钻孔灌注桩的施工过程中，钻头在钻进过程中会扰动孔底的土体，同时钻孔内的泥浆也会携带一部分钻渣沉淀在孔底。

这些沉淀在孔底的物质就被称为沉渣。

沉渣主要由钻渣、泥浆中的固体颗粒以及孔底被扰动的松软土层组成。

沉渣厚度过大会严重影响灌注桩的承载能力。

这是因为沉渣的压缩性大，强度低，在桩身荷载作用下会产生较大的沉降，从而降低桩的承载力。

同时，过厚的沉渣还可能导致桩底与持力层之间的接触不良，影响桩的端承力。

因此，严格控制沉渣厚度是保证钻孔灌注桩质量的关键环节之一。

那么，如何测量钻孔灌注桩的沉渣厚度呢？目前常用的测量方法主要有以下几种：一、重锤法重锤法是一种较为简单直观的测量方法。

其操作步骤如下：首先，制作一个重量适中的重锤，重锤的底部通常为圆锥形。

在测量时，将重锤缓慢放入孔内，直到重锤触及孔底。

然后，测量重锤从孔口到泥浆液面的长度，以及从孔口到重锤触及孔底时的长度。

两者之差即为沉渣厚度。

这种方法的优点是操作简单，成本低。

但缺点也比较明显，测量结果的准确性容易受到泥浆比重和粘度的影响，而且对于较厚的沉渣测量精度有限。

二、测绳法测绳法是另一种常见的测量方法。

其原理是利用测绳的长度变化来测量沉渣厚度。

具体操作时，先将测绳的一端系上一个重物，确保重物能够顺利沉入孔底。

然后将测绳缓慢放入孔内，当重物触及孔底时，记录测绳在孔口的刻度。

接着，提起测绳，使重物刚好穿过沉渣层，再次记录测绳在孔口的刻度。

两次刻度之差即为沉渣厚度。

测绳法相对重锤法来说，测量精度有所提高，但同样容易受到泥浆性能的影响，而且对于沉渣的性质和分布情况难以准确判断。

三、电阻率法电阻率法是一种基于电学原理的测量方法。

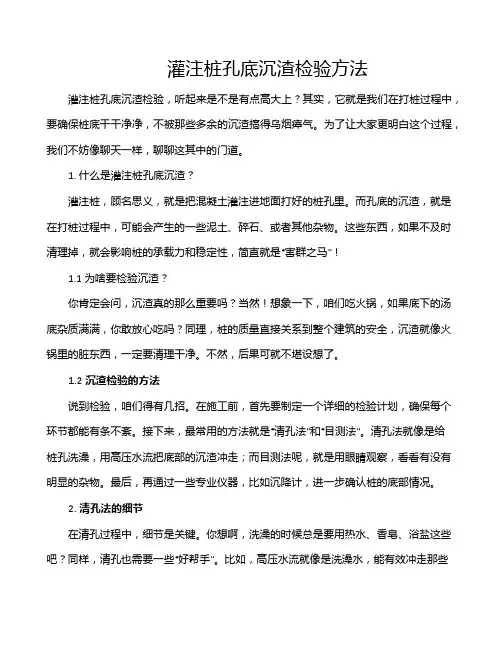

灌注桩孔底沉渣检验方法灌注桩孔底沉渣检验，听起来是不是有点高大上？其实，它就是我们在打桩过程中，要确保桩底干干净净，不被那些多余的沉渣搞得乌烟瘴气。

为了让大家更明白这个过程，我们不妨像聊天一样，聊聊这其中的门道。

1. 什么是灌注桩孔底沉渣？灌注桩，顾名思义，就是把混凝土灌注进地面打好的桩孔里。

而孔底的沉渣，就是在打桩过程中，可能会产生的一些泥土、碎石、或者其他杂物。

这些东西，如果不及时清理掉，就会影响桩的承载力和稳定性，简直就是“害群之马”！1.1 为啥要检验沉渣？你肯定会问，沉渣真的那么重要吗？当然！想象一下，咱们吃火锅，如果底下的汤底杂质满满，你敢放心吃吗？同理，桩的质量直接关系到整个建筑的安全，沉渣就像火锅里的脏东西，一定要清理干净。

不然，后果可就不堪设想了。

1.2 沉渣检验的方法说到检验，咱们得有几招。

在施工前，首先要制定一个详细的检验计划，确保每个环节都能有条不紊。

接下来，最常用的方法就是“清孔法”和“目测法”。

清孔法就像是给桩孔洗澡，用高压水流把底部的沉渣冲走；而目测法呢，就是用眼睛观察，看看有没有明显的杂物。

最后，再通过一些专业仪器，比如沉降计，进一步确认桩的底部情况。

2. 清孔法的细节在清孔过程中，细节是关键。

你想啊，洗澡的时候总是要用热水、香皂、浴盐这些吧？同样，清孔也需要一些“好帮手”。

比如，高压水流就像是洗澡水，能有效冲走那些顽固的沉渣。

记得在使用高压水流时，要掌握好角度和压力，避免冲击过大，导致孔壁坍塌，那就得不偿失了。

2.1 何时清孔最有效？很多人会问，这个清孔最佳时机是什么时候？我跟你说，一般在灌注前的24小时内清理最有效！因为这时候沉渣还没完全凝固，处理起来相对轻松。

拖得越久，情况就越复杂，可能连根本的底部土质都被影响了，这可真是得不偿失。

2.2 常见问题与解决方案在清孔的过程中，难免会遇到一些小麻烦，比如沉渣过多，清理不彻底。

这个时候，别慌，可以多试几次，甚至考虑使用机械设备辅助清理。

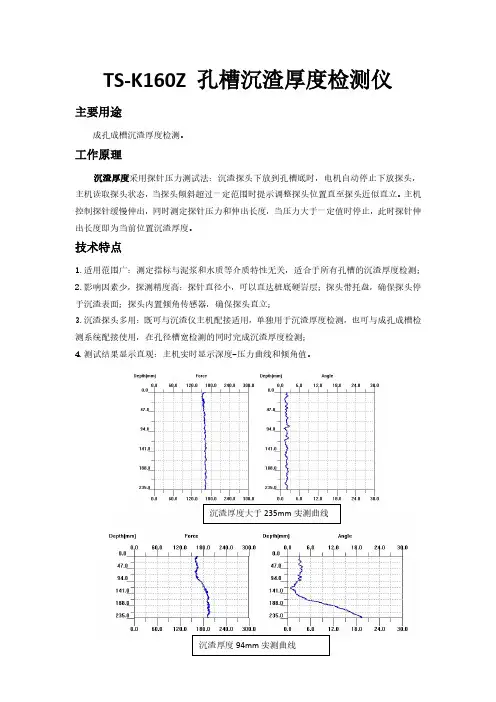

TS-K160Z 孔槽沉渣厚度检测仪
主要用途
成孔成槽沉渣厚度检测。

工作原理
沉渣厚度采用探针压力测试法：沉渣探头下放到孔槽底时，电机自动停止下放探头，主机读取探头状态，当探头倾斜超过一定范围时提示调整探头位置直至探头近似直立。

主机控制探针缓慢伸出，同时测定探针压力和伸出长度，当压力大于一定值时停止，此时探针伸出长度即为当前位置沉渣厚度。

技术特点
1.适用范围广：测定指标与泥浆和水质等介质特性无关，适合于所有孔槽的沉渣厚度检测；
2.影响因素少，探测精度高：探针直径小，可以直达桩底硬岩层；探头带托盘，确保探头停于沉渣表面；探头内置倾角传感器，确保探头直立；
3.沉渣探头多用：既可与沉渣仪主机配接适用，单独用于沉渣厚度检测，也可与成孔成槽检测系统配接使用，在孔径槽宽检测的同时完成沉渣厚度检测；
4.测试结果显示直观：主机实时显示深度-压力曲线和倾角值。

性能指标
沉渣仪探头沉渣仪主机
沉渣仪绞车。

桩基沉渣厚度检测方法
桩基沉渣厚度检测方法包括以下步骤：
1. 首先，选定合适的检测位置并清理检测点的表面。

2. 安装一个合适的探头或传感器，通常使用超声波检测或震动计检测技术。

3. 根据选定的检测方法和设备，进行相关的校准和设置。

例如，超声波检测需要对探头进行校准，确保其输出的数据准确可靠。

4. 开始进行检测。

在进行检测时，根据选定的检测方法和设备，采集桩基沉渣表面到底部的数据。

5. 根据采集的数据计算桩基沉渣的厚度。

根据选定的检测方法和设备，通常使用计算公式或者计算机软件来进行计算和分析。

6. 对检测结果进行验证和分析。

通过比较检测结果和设计要求，确定是否符合要求以及需要进行哪些修复工作。

注意事项：
1. 在进行桩基沉渣厚度检测前，应该对设备进行校准，确保检测结果准确可靠。

2. 在进行测量时，应保持仪器与被测对象之间的距离和角度一致，以确保测量的准确性。

3. 在进行测量时，应注意保护探头或传感器，避免受到过多的冲击或磨损，影响测量准确性和设备寿命。

4. 在进行测量时，应注意安全，避免发生人身伤害或设备损坏。

测量钻孔灌注桩沉渣的方法钻孔灌注桩沉渣的测量方法主要包括直接测量法和间接测量法。

直接测量法是指通过在钻孔灌注桩沉渣上设置标志，然后测量标志的高度变化来确定沉渣的体积。

具体步骤如下：1.在钻孔灌注桩的顶部设置一个固定标志，可以使用铁钉或其他固定材料，保证其稳定不被移动。

2.等待一段时间，让沉渣充分沉降。

3.使用测量仪器，如测量尺或测量水平仪，测量标志的高度。

初始测量值可以用作基准。

4.定期测量标志的高度，记录下各个时间点的测量值。

5.根据不同时间点的测量值计算沉渣的体积变化。

间接测量法是指通过其他参数的测量结果，来估计沉渣的体积。

常用的间接测量法有超声波测量法和测量液体密度法。

超声波测量法是利用超声波穿过液体时的传播速度和反射情况来测量液体的浓度和密度。

具体步骤如下：1.在钻孔灌注桩附近设置一个超声波测量设备，确保其与液体有一个固定的距离。

2.开始测量，并记录下超声波传播的时间和强度。

3.根据超声波传播时间和强度的变化，来估计沉渣的体积。

测量液体密度法是通过测量液体的密度变化来间接估计沉渣的体积。

1.收集一定体积的液体样品，可以通过倒入容器中，并使用相关仪器来测量液体的密度。

2.根据密度变化推测沉渣的体积。

需要注意的是，由于沉渣通常含有较高的固体颗粒，测量时需采取适当的处理措施，例如使用过滤器来去除颗粒物，以确保测量结果的准确性。

此外，无论是直接测量法还是间接测量法，都需要清洁和维护测量仪器，以确保其准确性和可靠性。

同时，在测量过程中也需要严格遵守相关的安全操作规程，以保证测量人员的安全。

检测钻孔桩沉淀厚度的一种新工具和方法（安康至毛坝高速公路五驻办桥梁监理史庆云）钻孔桩施工是目前桥梁桩基施工的一种主要手段。

而其沉淀厚度，是控制性指标之一。

对此检测，目前尚无科学的仪器及方法。

现多用重锤沉入泥浆内，靠人的感觉而定。

由于检测人员所处的位置或感觉不同，对检测结果经常发生争议。

在安毛高速公路十四项目部桥梁施工中，本人采用了一种新的测锤和方法，加快了检测速度，提高了确认度，减少了争论。

现介绍如下：一、检测原理沉淀厚度是由大于某一直径颗粒构成的，其在水中有一定的承载力，当测锤单位面积重量小于沉淀物的承载力时，会停在沉淀物的表面。

当单位面积重量大于其承载力时会沉人其中。

在同一重量下，改变重锤的面积会得到不同的压强。

因而会有沉入沉淀深度之差。

二、工具的设计如图：3、定位螺栓4、系测绳孔5、下挡环。

厚度<5mm长度为50mm)锤重2500g 面积：77.5cm²压强：2.5㎏/77.5cm²≈3.1g/mm²约重于沉渣真密度，（沉渣真密度一般为 2.6~2.8g/cm³）考虑沉渣之间有摩擦力及粘度，故大于沉渣密度。

三、检测方法（1）、将测锤配重盘放在测杆下方，拧紧定位螺栓，不得滑动。

将测锤放入孔底，下降速度不要过快，不要在孔底产生冲击力。

测出此时的深度为a。

（2）、将测锤配重盘移至测杆上方，拧紧螺栓，将测锤放入孔底。

用手反复拉放，直到测杆触到孔底岩层为止，测出此时的深度为b。

（3）、计算深度差b-a即为沉淀厚度。

（4）、检测频率孔径小于1m时测1点（孔中心）孔径在1m~1.5m之间测2点（孔中心、孔边）孔径大于1.5m时测5点（孔中心、孔四周）（5）、取各测点的平均值即为实测值。

四、注意事项（1）、测锤下放时一定要垂直稳定，不要乱摆，防止挂住钢筋笼。

（2）、测绳最好用细钢丝绳（即自行车线闸用料）。

如用其他测绳，要同一弹力下测量，防止因测绳弹性影响准确性。

目前最常用的仍为“测绳法”。

但同为测绳，具体方法却不尽相同。

1、对沉渣厚度定义理解的不同沉渣指钻孔和清空过程中沉淀或塌孔留下的，未被循环泥浆带走的沉淀物。

一般是较粗颗粒。

但也有人认为，沉渣厚度就是一清测得孔深与下导管后测得孔深之差。

或者说不同的理解体现了对钻孔深度与沉淀后实际孔深的不同理解。

2、具体方法的不同：（1）方法1：同一种吊锤、同一种吊法，某两次测得孔深之差。

这里“某两次”还真不好说具体是哪两次，操作中清孔前、一清、二清、下导管后、下导管后再清，这其中任两次都有可能。

实在不晓得他们的想法是什么，坛中若有人用过，请解释一下您的想法。

（2）方法2：量取钻具下到地面以下长度作为孔底深度（注：钻头长度一般取其2/3计算），测绳测得深度作为沉渣顶面深度，二者之差为沉渣厚度。

（3）方法3：“测针测饼法”：下放测针，测得深度作为孔底深度；下放测饼，测得深度作为沉渣顶面深度。

二个数据之差为沉渣厚度。

（ps：所谓测针,就是二根25钢筋,长度约20cm,上面焊一个小提把,然后在测绳(细钢丝绳,上面适当做些长度记号)的底部固定一个可活动的螺栓活动扣与测针连接,测绳长度根据桩底到地面长度+2m左右;测饼:一个厚约1cm,直径约12cm的钢板,钢板中心开一直径约5cm的孔,钢板上焊一个高15cm的由三根钢筋组成的等边三角形锥体,在锥体上方也焊上一个小圈子作提把.）引自：/bbs/thread-186810-1-1.html（4）方法4：同一种吊锤。

先轻轻下放，测得深度作为沉渣顶面深度。

再抖动下放，测得深度作为孔底深度。

二者之差为沉渣厚度。

请大家谈谈您用的哪种方法。

为何？如果您用了仪器测量，也请您说明仪器判定沉渣顶面和孔底的原理。

ps:有人对上述方法2的评价：（1）钻杆间有间隙，这个量累计后是不小的数字。

（2）用两种工具（我们这都用的绳测，沉渣太厚就有断桩可能，多清清，差不多就行啊，不一定要多准，哈哈，，，我以前也搞过钻孔桩施工，谈谈我本人对沉渣厚度的理解，所谓沉渣厚度就是钻孔桩成孔后测得的孔深与钻孔桩灌注前测得的孔深之差，两次量取的孔深都参照同一个基准点，量孔深时一般靠近孔壁量取，中心位置是钻尖处孔深相对比较深，一般提钻时钻头带动的泥很可能把钻尖位置填平。

钻孔灌注桩如何测量沉渣厚度？钻孔灌注桩如何测量沉渣厚度？推荐答案2012-11-07 21:55测钻孔桩沉渣厚度的有效方法孔底沉渣过厚除清孔泥浆质量差，清孔无法达到设计要求外，还有测量方法不当造成误判。

要准确测量孔底沉渣厚度，首先需准确测量桩的终孔深度，桩的终孔深度应采用丈量钻杆长度的方法测定，取孔内钻杆长度＋钻头长度，钻头长度取至钻尖的2/3处。

在含粗砂、砾砂和卵石的地层钻孔，有条件时应优先采用泵吸反循环清孔。

当采用正循环清孔时，前阶段应采用高粘度浓浆清孔，并加大泥浆泵的流量，使砂石粒能顺利地浮出孔口。

孔底沉渣厚度符合设计要求后，应把孔内泥浆密度降至1.1~1.2g/cm3。

清孔整个过程应专人负责孔口捞渣和测量孔底沉渣厚度，及时对孔内泥浆含砂率和孔底沉渣厚度的变化进行分析，若出现清孔前期孔口泥浆含砂量过低，捞不到粗砂粒，或后期把孔内泥浆密度降低后，孔底沉渣厚度增大较多。

则说明前期清孔时泥浆的粘度和稠度偏小，砂粒悬浮在孔内泥浆里，没有真正达到清孔的目的，施工时应特别注意这种情况。

用探绳测量后和钻杆长度比较下，差值就是厚度了追问桩孔底标高＝测绳数据-机台标高，桩孔底标高＝主钻杆长度﹢钻杆长度*节数﹢钻头长度-主钻余尺-机台标高，这2种方法都是计算孔底标高的方法，用测绳和钻杆分别测量能算出沉渣厚度么？能举例说明么？其他回答共1条2012-11-09 16:45stoneleno|五级楼主说的都不是实际，我说点实际的。

1、沉渣厚度测定方法是靠测绳与监理、施工人员的经验获得。

通常做法是用一块重物绑到测绳的起点然后慢慢下方，到孔底后慢慢用手上提下放，幅度不要大，然后靠手感得到沉渣的大体厚度。

2、咱们高铁一般要求端承桩（也叫柱桩）沉渣厚度不能大于5公分的。

摩擦桩可能是不大于30公分。

3、我在高铁干监理期间碰到的民工队一般都能清孔清的很好，测绳下到底后上下手一掂就可以感觉到触碰到岩石那种感觉，邦邦硬。

这指的是桩底为岩石那种。
