灌注桩孔底沉渣厚度检测仪TS-K100CZ(A)

推出一款产品打造一个经典TS-K100/TS-K150/TS-K160B/TS-K160BD全自动超声成孔成槽检测仪重要提示1.工作原理：超声波反射法测距原理。

2.仪器组成：探头升降系统：探头+电缆+升降绞车。

主机控制系统：主机+控制箱+连接电缆。

3.注意事项：(1)系统采用AC220V（±20%），50Hz交流供电，注意用电安全，禁用交流380V供电！(2)为保障用电安全和提高信号质量，必须良好接地！(3)探头升降时，注意孔口杂物，谨防底部挂牵探头。

(4)钢丝绳和电缆属易损件，切勿切、割、碰、砸，小心烫损。

不用时绞车盖上防护罩，切勿暴晒雨淋。

(5)绞车传动部件须精心维护，定期清洁，添加润滑油。

(6)绞车搬运时，切记固定好探头，防止磕碰。

(7)探头下放和提升前注意检查钢丝绳和电缆是否脱槽。

(8)探头下放接近孔底或提升接近孔口时请减速，防止因探头升降速度过快造成对限位开关过大冲击。

TS-K100/TS-K150/TS-K160B/TS-K160BD 全自动超声成孔成槽检测仪使用手册V3.34武汉天宸伟业物探科技有限公司/目录第一章仪器工作原理 (1)1.1仪器简介 (1)1.2检测原理 (2)1.3检测方法 (3)1.4现场检测 (5)第二章仪器操作 (6)2.1设备连接 (6)2.2设备维护 (6)2.3设备操作 (7)第三章数据处理与结果输出 (25)3.1打开数据文件 (27)3.2参数设置 (27)3.3数据显示 (32)3.4数据分析 (33)3.5结果输出 (35)第一章仪器工作原理1.1仪器简介TS-K150/K100/K100B全自动超声成孔成槽检测仪由检测仪主机控制箱（一体式或分体式）、数控绞车（全自动型或轻便型）、超声探头和沉渣探头组成。

超声探头固定在数控绞车上自动升降，主机控制箱与绞车或（电缆手动绞车）间通过两根连接电缆连接，连接电缆固定在控制箱内。

全自动数控绞车轻便型数控绞车和电缆绞车沉渣孔径一体探头一体式主机控制箱分体式主机控制箱超声孔径探头图1-1仪器组成部分图1-2主机外部说明1.2检测原理成孔成槽质量检测分为孔径垂直度检测和沉渣厚度检测。

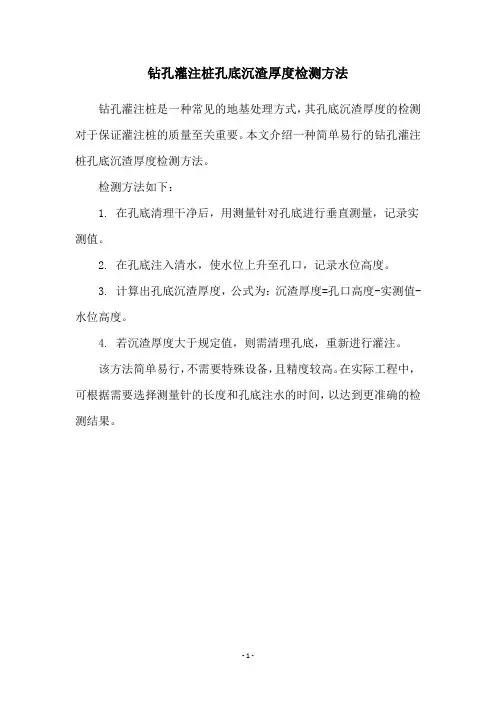

钻孔灌注桩孔底沉渣厚度检测方法
钻孔灌注桩是一种常见的地基处理方式，其孔底沉渣厚度的检测对于保证灌注桩的质量至关重要。

本文介绍一种简单易行的钻孔灌注桩孔底沉渣厚度检测方法。

检测方法如下：
1. 在孔底清理干净后，用测量针对孔底进行垂直测量，记录实测值。

2. 在孔底注入清水，使水位上升至孔口，记录水位高度。

3. 计算出孔底沉渣厚度，公式为：沉渣厚度=孔口高度-实测值-水位高度。

4. 若沉渣厚度大于规定值，则需清理孔底，重新进行灌注。

该方法简单易行，不需要特殊设备，且精度较高。

在实际工程中，可根据需要选择测量针的长度和孔底注水的时间，以达到更准确的检测结果。

- 1 -。

灌注桩孔底沉渣厚度测量工具申请号：201420622522.0申请日：2014-10-24申请(专利权)人中建海峡建设发展有限公司地址350000 福建省福州市马尾区江滨东大道98-1号发明(设计)人游信亮廖宇彬主分类号G01B5/06(2006.01)I分类号G01B5/06(2006.01)I公开(公告)号204240908U公开(公告)日2015-04-01专利代理机构福州智理专利代理有限公司 35208代理人丁秀丽(10)授权公告号(45)授权公告日 (21)申请号 201420622522.0(22)申请日 2014.10.24G01B 5/06(2006.01)(73)专利权人中建海峡建设发展有限公司地址350000 福建省福州市马尾区江滨东大道98-1号(72)发明人游信亮 廖宇彬(74)专利代理机构福州智理专利代理有限公司35208代理人丁秀丽(54)实用新型名称灌注桩孔底沉渣厚度测量工具(57)摘要本实用新型涉及一种灌注桩孔底沉渣厚度测量工具。

本实用新型的目的在于提供操作方便、检测简单且准确率高的灌注桩孔底沉渣厚度测量工具，它包括金属杆、一端连接固定在金属杆顶端的测量绳A、金属板以及拉引金属板用的测量绳B ；所述金属板中部开设有供金属杆垂直穿过的通孔；所述金属杆的下端被削成锥体结构状。

本实用新型的优点在于：金属杆的底部设计成锥体状，检测时金属杆的锥体状底部会直接插入落沉渣底部，提高测量准确率；通过金属管与金属杆的滑动套设配合，使金属杆和金属管下落至桩孔时能够处于同一沉渣位置点，降低测量误差，同时在金属杆插入沉渣后，金属杆会起到垂直定位的作用，防止金属管倾斜，提高测量准确度。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图2页(10)授权公告号CN 204240908 U (45)授权公告日2015.04.01C N 204240908U1.一种灌注桩孔底沉渣厚度测量工具，其特征在于：它包括金属杆(1)、一端连接固定在金属杆(1)顶端的测量绳A(2)、金属板(3)以及拉引金属板(3)用的测量绳B(4)；所述金属板(3)中部开设有供金属杆(1)垂直穿过的通孔；所述金属杆(1)的下端被削成锥体结构状(5)；它还包括一金属管(6)，所述金属管(6)滑动套设在金属杆(1)外表面，所述金属管(6)的底端与金属板(3)的通孔位置处相固定，且金属板(3)与金属管(6)相垂直，所述测量绳B(4)的底端固定在金属管(6)的上端。

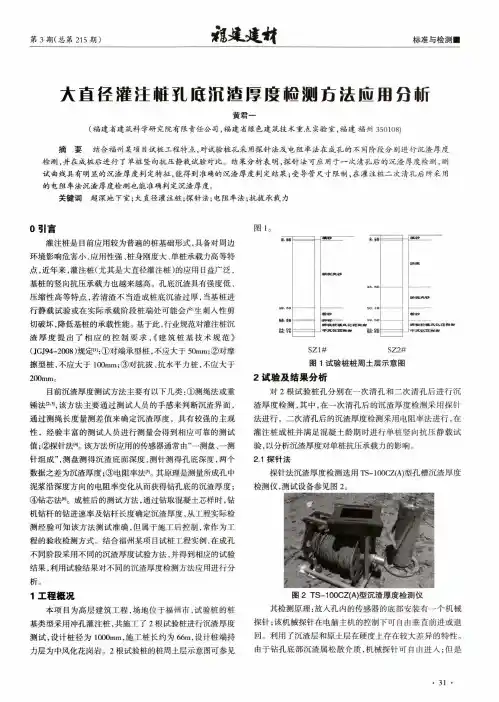

第3期(总第215期)标准与检测■大直径薩注Jtt孔底沉渣厚度检测方法应用分斬黄君一(福建省建筑科学研究院有限责任公司，福建省绿色建筑技术重点实验室，福建福州350108)摘要结合福州某项目试桩工程特点，对试验桩孔采用探针法及电阻率法在成孔的不同阶段分别进行沉渣厚度检测，并在成桩后进行了单桩竖向抗压静载试验对比。

结果分析表明，探针法可应用于一次清孔后的沉渣厚度检测，测试曲线具有明显的沉渣厚度判定特征，能得到准确的沉渣厚度判定结果；受导管尺才限制，在灌注桩二次清孔后所采用的电阻率法沉渣■厚度检测也能准确判定沉渣厚度。

关键词超深地下室；大直径灌注桩;探针法；电阻率法;抗拔承载力0引言灌注桩是目前应用较为普遍的桩基础形式，具备对周边环境影响危害小、应用性强、桩身刚度大、单桩承载力高等特点,近年来，灌注桩(尤其是大直径灌注桩)的应用日益广泛，基桩的竖向抗压承载力也越来越高。

孔底沉渣具有强度低、压缩性高等特点，若清渣不当造成桩底沉渣过厚，当基桩进行静载试验或在实际承载阶段桩端处可能会产生刺入性剪切破坏，降低基桩的承载性能。

基于此,行业规范对灌注桩沉渣厚度提出了相应的控制要求，《建筑桩基技术规范》(JGJ94-2008)规定m:①对端承型桩，不应大于50mm;②对摩擦型桩，不应大于100mm;③对抗拔、抗水平力桩，不应大于200mm o目前沉渣厚度测试方法主要有以下几类:①测绳法或重锤法卩叫该方法主要通过测试人员的手感来判断沉渣界面，通过测绳长度量测差值来确定沉渣厚度，具有较强的主观性，经验丰富的测试人员进行测量会得到相应可靠的测试值;②探针法叫该方法所应用的传感器通常由“一测盘、一测针组成”，测盘测得沉渣底面深度，测针测得孔底深度，两个数据之差为沉渣厚度;③电阻率法叫其原理是测量所成孔中泥浆沿深度方向的电阻率变化从而获得钻孔底的沉渣厚度；④钻芯法叫成桩后的测试方法，通过钻取混凝土芯样时，钻机钻杆的钻进速率及钻杆长度确定沉渣厚度,从工程实际检测经验可知该方法测试准确，但属于施工后控制，常作为工程的验收检测方式。

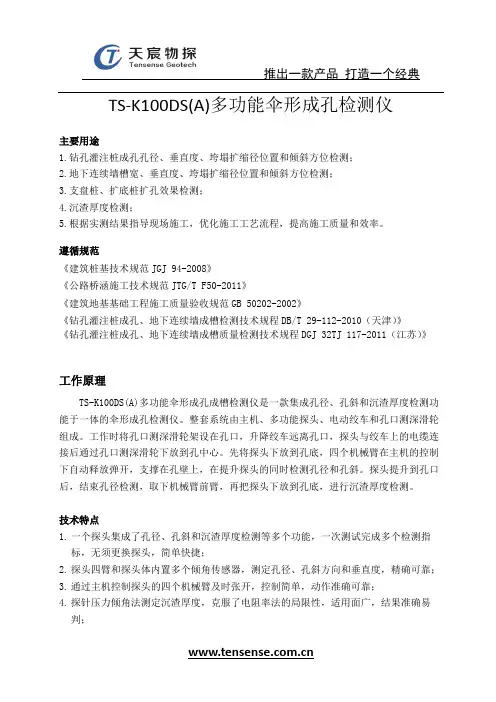

TS-K100DS(A)多功能伞形成孔检测仪主要用途1.钻孔灌注桩成孔孔径、垂直度、垮塌扩缩径位置和倾斜方位检测；2.地下连续墙槽宽、垂直度、垮塌扩缩径位置和倾斜方位检测；3.支盘桩、扩底桩扩孔效果检测；4.沉渣厚度检测；5.根据实测结果指导现场施工，优化施工工艺流程，提高施工质量和效率。

遵循规范《建筑桩基技术规范JGJ 94-2008》《公路桥涵施工技术规范JTG/T F50-2011》《建筑地基基础工程施工质量验收规范GB 50202-2002》《钻孔灌注桩成孔、地下连续墙成槽检测技术规程DB/T 29-112-2010（天津）》《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程DGJ 32TJ 117-2011（江苏）》工作原理TS-K100DS(A)多功能伞形成孔成槽检测仪是一款集成孔径、孔斜和沉渣厚度检测功能于一体的伞形成孔检测仪。

整套系统由主机、多功能探头、电动绞车和孔口测深滑轮组成。

工作时将孔口测深滑轮架设在孔口，升降绞车远离孔口，探头与绞车上的电缆连接后通过孔口测深滑轮下放到孔中心。

先将探头下放到孔底，四个机械臂在主机的控制下自动释放弹开，支撑在孔壁上，在提升探头的同时检测孔径和孔斜。

探头提升到孔口后，结束孔径检测，取下机械臂前臂，再把探头下放到孔底，进行沉渣厚度检测。

技术特点1.一个探头集成了孔径、孔斜和沉渣厚度检测等多个功能，一次测试完成多个检测指标，无须更换探头，简单快捷；2.探头四臂和探头体内置多个倾角传感器，测定孔径、孔斜方向和垂直度，精确可靠；3.通过主机控制探头的四个机械臂及时张开，控制简单，动作准确可靠；4.探针压力倾角法测定沉渣厚度，克服了电阻率法的局限性，适用面广，结果准确易判；5.探头整体设计精巧，克服了其他现有伞形探头的缺陷，稳定可靠；6.不受泥浆比重和含沙量的影响，特别适合中小孔径的成孔检测；技术指标TS-K100DS(A)主机电动绞车。

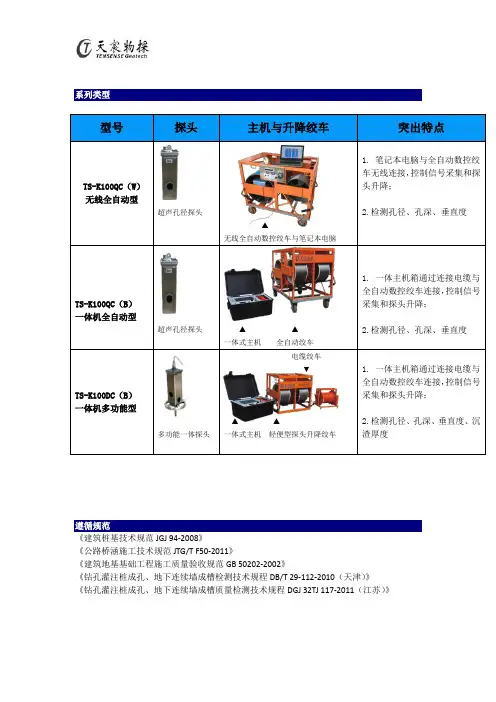

系列类型超声孔径探头▲无线全自动数控绞车与笔记本电脑超声孔径探头▲▲一体式主机全自动绞车1.全自动数控绞车连接，采集和探头升降；2.多功能一体探头▼▲▲一体式主机轻便型探头升降绞车遵循规范《建筑桩基技术规范JGJ 94-2008》《公路桥涵施工技术规范JTG/T F50-2011》《建筑地基基础工程施工质量验收规范GB 50202-2002》《钻孔灌注桩成孔、地下连续墙成槽检测技术规程DB/T 29-112-2010（天津）》《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程DGJ 32TJ 117-2011（江苏）》共同特点成孔(成槽)检测结果图表结果图表包括超声影像图、X/Y方向偏移曲线和孔径曲线以及结果参数表等1.强弱电分离，增强系统稳定性。

主机和探头通过高能可充电锂电池供电，数控绞车通过AC220V供电，交流供电具有完善的交流稳压和保护设计，输入电压在AC140V~260V波动均可正常工作；2.整套系统实现全数字化。

整个测试过程和探头升降系统完全实现软件自动控制，实测数据和测试结果实现数字化显示、存储和打印输出；3.现场直接打印输出。

主机可与多种型号的激光打印机直连，实现现场结果打印输出；4.主机系统稳定可靠。

主机采用低功耗嵌入式系统设计，软件系统基于Linux设计，系统稳定可靠；5.中断续测功能：主机通过高能锂电池供电，当AC220V电力中断时主机不受影响，通电后可继续往下测试，保证测试数据不丢失；6.系统电磁兼容性好。

整套系统充分考虑现场复杂的电磁环境，从电源供应到信号处理等各个环节均做了冗余性设计和独特的信号处理，确保系统稳定可靠和测试结果准确；7.探头升降系统同步协调，稳定性好。

探头升降系统的信号电缆与双承重钢丝绳独立设计，同步工作，保证探头运行过程平稳，不旋转，不打搅。

上限位器保证钢丝绳提升至顶不拉断，下限位器保证探头下放至孔底不缠绕；8.超声探头盲区小，功率大，四个通道信号各自独立设置，适应能力强。
