基础接地焊接技术交底

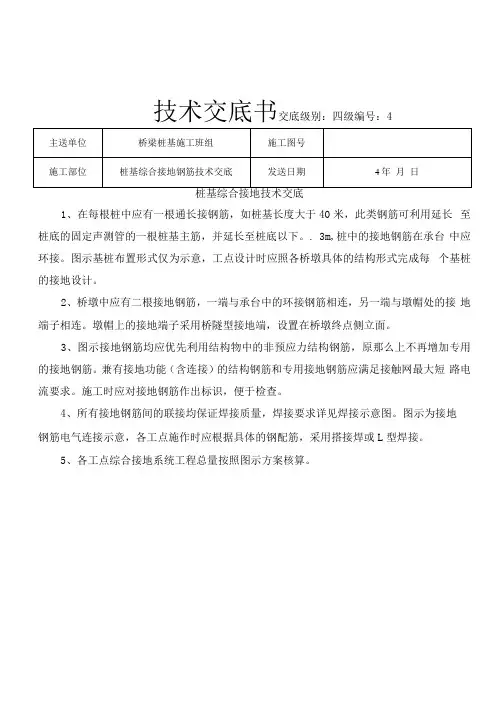

技术交底书交底级别：四级编号：4
桩基综合接地技术交底
1、在每根桩中应有一根通长接钢筋，如桩基长度大于40米，此类钢筋可利用延长至桩底的固定声测管的一根桩基主筋，并延长至桩底以下。

. 3m,桩中的接地钢筋在承台中应环接。

图示基桩布置形式仅为示意，工点设计时应照各桥墩具体的结构形式完成每个基桩的接地设计。

2、桥墩中应有二根接地钢筋，一端与承台中的环接钢筋相连，另一端与墩帽处的接地端子相连。

墩帽上的接地端子采用桥隧型接地端，设置在桥墩终点侧立面。

3、图示接地钢筋均应优先利用结构物中的非预应力结构钢筋，原那么上不再增加专用的接地钢筋。

兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足接触网最大短路电流要求。

施工时应对接地钢筋作出标识，便于检查。

4、所有接地钢筋间的联接均保证焊接质量，焊接要求详见焊接示意图。

图示为接地
钢筋电气连接示意，各工点施作时应根据具体的钢配筋，采用搭接焊或L型焊接。

5、各工点综合接地系统工程总量按照图示方案核算。

技术交底签收记录表
说明：1、本表除列表名称外，其余手签；2、技术交底交至作业班组或多人签收时采用本表记录。

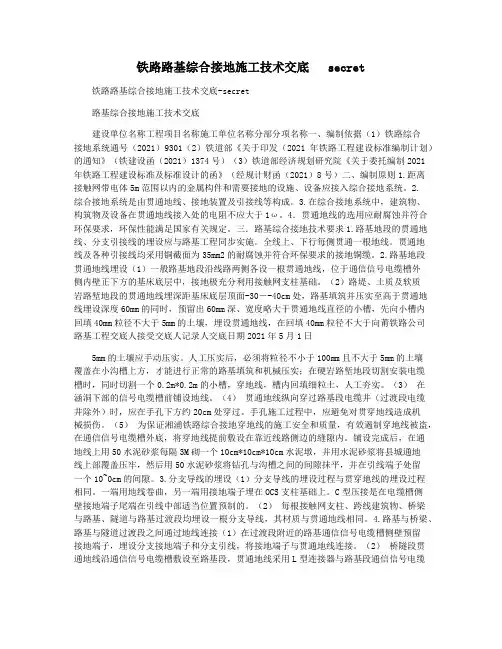

铁路路基综合接地施工技术交底 secret 铁路路基综合接地施工技术交底-secret路基综合接地施工技术交底建设单位名称工程项目名称施工单位名称分部分项名称一、编制依据（1）铁路综合接地系统通号（2021）9301（2）铁道部《关于印发（2021年铁路工程建设标准编制计划）的通知》（铁建设函（2021）1374号）（3）铁道部经济规划研究院《关于委托编制2021年铁路工程建设标准及标准设计的函》（经规计财函（2021）8号）二、编制原则1.距离接触网带电体5m范围以内的金属构件和需要接地的设施、设备应接入综合接地系统。

2.综合接地系统是由贯通地线、接地装置及引接线等构成。

3.在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的电阻不应大于1ω。

4．贯通地线的选用应耐腐蚀并符合环保要求，环保性能满足国家有关规定。

三．路基综合接地技术要求1.路基地段的贯通地线、分支引接线的埋设应与路基工程同步实施。

全线上、下行每侧贯通一根地线。

贯通地线及各种引接线均采用铜截面为35mm2的耐腐蚀并符合环保要求的接地铜缆。

2.路基地段贯通地线埋设（1）一般路基地段沿线路两侧各设一根贯通地线，位于通信信号电缆槽外侧内壁正下方的基床底层中，接地极充分利用接触网支柱基础。

（2）路堤、土质及软质岩路堑地段的贯通地线埋深距基床底层顶面-30―-40cm处，路基填筑并压实至高于贯通地线埋设深度60mm的同时，预留出60mm深、宽度略大于贯通地线直径的小槽，先向小槽内回填40mm粒径不大于5mm的土壤，埋设贯通地线，在回填40mm粒径不大于向莆铁路公司路基工程交底人接受交底人记录人交底日期2021年5月1日5mm的土壤应手动压实。

人工压实后，必须将粒径不小于100mm且不大于5mm的土壤覆盖在小沟槽上方，才能进行正常的路基填筑和机械压实；在硬岩路堑地段切割安装电缆槽时，同时切割一个0.2m*0.2m的小槽，穿地线，槽内回填细粒土，人工夯实。

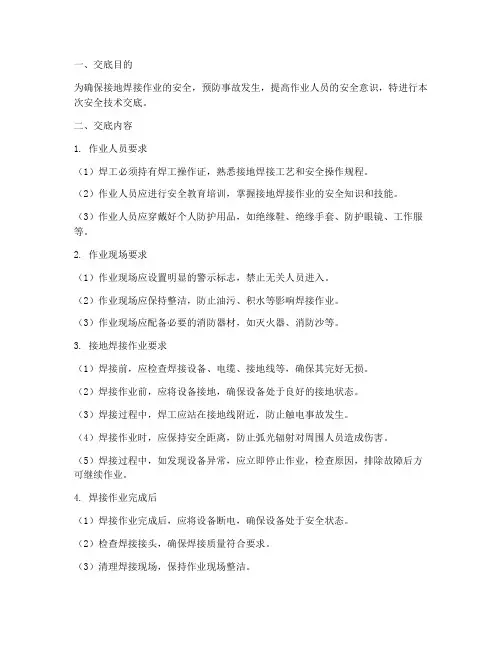

一、交底目的为确保接地焊接作业的安全，预防事故发生，提高作业人员的安全意识，特进行本次安全技术交底。

二、交底内容1. 作业人员要求（1）焊工必须持有焊工操作证，熟悉接地焊接工艺和安全操作规程。

（2）作业人员应进行安全教育培训，掌握接地焊接作业的安全知识和技能。

（3）作业人员应穿戴好个人防护用品，如绝缘鞋、绝缘手套、防护眼镜、工作服等。

2. 作业现场要求（1）作业现场应设置明显的警示标志，禁止无关人员进入。

（2）作业现场应保持整洁，防止油污、积水等影响焊接作业。

（3）作业现场应配备必要的消防器材，如灭火器、消防沙等。

3. 接地焊接作业要求（1）焊接前，应检查焊接设备、电缆、接地线等，确保其完好无损。

（2）焊接作业前，应将设备接地，确保设备处于良好的接地状态。

（3）焊接过程中，焊工应站在接地线附近，防止触电事故发生。

（4）焊接作业时，应保持安全距离，防止弧光辐射对周围人员造成伤害。

（5）焊接过程中，如发现设备异常，应立即停止作业，检查原因，排除故障后方可继续作业。

4. 焊接作业完成后（1）焊接作业完成后，应将设备断电，确保设备处于安全状态。

（2）检查焊接接头，确保焊接质量符合要求。

（3）清理焊接现场，保持作业现场整洁。

三、安全注意事项1. 严禁在潮湿、积水的环境中进行接地焊接作业。

2. 严禁在没有接地线的情况下进行接地焊接作业。

3. 严禁在未穿戴好个人防护用品的情况下进行接地焊接作业。

4. 严禁在焊接过程中擅自离开作业现场。

5. 严禁在作业现场吸烟、饮酒。

四、应急处理措施1. 发现触电事故时，应立即切断电源，迅速采取急救措施，并及时报告上级。

2. 发生火灾时，应立即使用灭火器、消防沙等进行灭火，并迅速撤离现场。

3. 发生其他安全事故时，应立即采取措施，防止事故扩大，并及时报告上级。

五、总结本次安全技术交底旨在提高接地焊接作业人员的安全意识，预防事故发生。

请全体作业人员认真学习并严格遵守安全技术操作规程，确保接地焊接作业的安全。

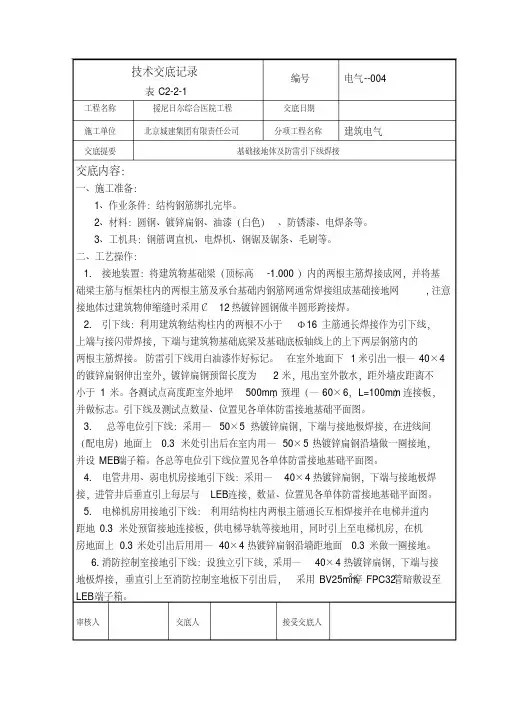

技术交底记录编号电气--004表C2-2-1工程名称援尼日尔综合医院工程交底日期施工单位北京城建集团有限责任公司分项工程名称建筑电气交底提要基础接地体及防雷引下线焊接交底内容：一、施工准备：1、作业条件：结构钢筋绑扎完毕。

2、材料：圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等。

3、工机具：钢筋调直机、电焊机、钢锯及锯条、毛刷等。

二、工艺操作：1.接地装置：将建筑物基础梁（顶标高-1.000）内的两根主筋焊接成网，并将基础梁主筋与框架柱内的两根主筋及承台基础内钢筋网通常焊接组成基础接地网,注意接地体过建筑物伸缩缝时采用￠12热镀锌圆钢做半圆形跨接焊。

2.引下线：利用建筑物结构柱内的两根不小于Ф16主筋通长焊接作为引下线，上端与接闪带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。

防雷引下线用白油漆作好标记。

在室外地面下1米引出一根—40×4的镀锌扁钢伸出室外，镀锌扁钢预留长度为2米，甩出室外散水，距外墙皮距离不小于1米。

各测试点高度距室外地坪500mm，预埋（—60×6，L=100mm）连接板，并做标志。

引下线及测试点数量、位置见各单体防雷接地基础平面图。

3. 总等电位引下线：采用—50×5热镀锌扁钢，下端与接地极焊接，在进线间（配电房）地面上0.3米处引出后在室内用—50×5热镀锌扁钢沿墙做一圈接地，并设MEB端子箱。

各总等电位引下线位置见各单体防雷接地基础平面图。

4.电管井用、弱电机房接地引下线：采用—40×4热镀锌扁钢，下端与接地极焊接，进管井后垂直引上每层与LEB连接，数量、位置见各单体防雷接地基础平面图。

5.电梯机房用接地引下线：利用结构柱内两根主筋通长互相焊接并在电梯井道内距地0.3米处预留接地连接板，供电梯导轨等接地用，同时引上至电梯机房，在机房地面上0.3米处引出后用用—40×4热镀锌扁钢沿墙距地面0.3米做一圈接地。

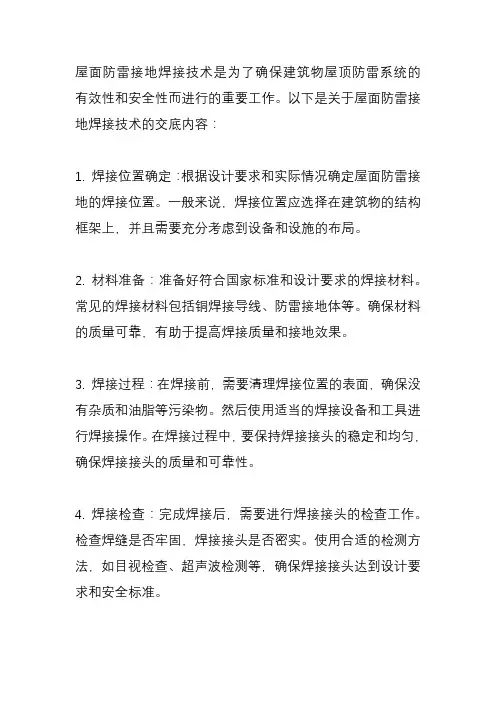

屋面防雷接地焊接技术是为了确保建筑物屋顶防雷系统的有效性和安全性而进行的重要工作。

以下是关于屋面防雷接地焊接技术的交底内容：
1. 焊接位置确定：根据设计要求和实际情况确定屋面防雷接地的焊接位置。

一般来说，焊接位置应选择在建筑物的结构框架上，并且需要充分考虑到设备和设施的布局。

2. 材料准备：准备好符合国家标准和设计要求的焊接材料。

常见的焊接材料包括铜焊接导线、防雷接地体等。

确保材料的质量可靠，有助于提高焊接质量和接地效果。

3. 焊接过程：在焊接前，需要清理焊接位置的表面，确保没有杂质和油脂等污染物。

然后使用适当的焊接设备和工具进行焊接操作。

在焊接过程中，要保持焊接接头的稳定和均匀，确保焊接接头的质量和可靠性。

4. 焊接检查：完成焊接后，需要进行焊接接头的检查工作。

检查焊缝是否牢固，焊接接头是否密实。

使用合适的检测方法，如目视检查、超声波检测等，确保焊接接头达到设计要求和安全标准。

5. 防腐处理：焊接完成后，对焊接接头进行防腐处理，以延长其使用寿命。

常见的防腐处理方法包括涂覆防腐漆、喷涂防腐剂等。

6. 记录和报告：在完成焊接工作后，及时记录相关信息并填写焊接工作报告。

记录包括焊接位置、焊接材料、焊接操作等内容，报告需要汇总焊接工作的情况和结果，供后续工作参考和备案。

屋面防雷接地焊接技术对于建筑物的防雷系统至关重要，必须严格按照相关的设计要求和操作规范进行施工。

同时，要严格落实安全措施，确保焊接过程中的人员和设备安全。

如果对焊接技术不够熟悉，建议寻求专业的焊接技术人员进行指导和操作。

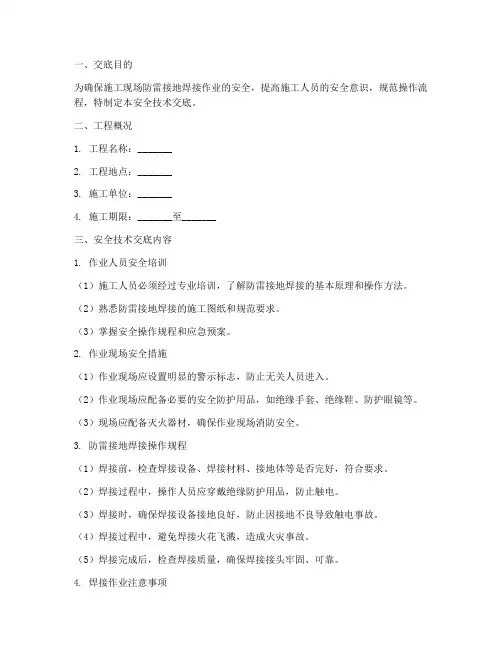

一、交底目的为确保施工现场防雷接地焊接作业的安全，提高施工人员的安全意识，规范操作流程，特制定本安全技术交底。

二、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 施工期限：_______至_______三、安全技术交底内容1. 作业人员安全培训（1）施工人员必须经过专业培训，了解防雷接地焊接的基本原理和操作方法。

（2）熟悉防雷接地焊接的施工图纸和规范要求。

（3）掌握安全操作规程和应急预案。

2. 作业现场安全措施（1）作业现场应设置明显的警示标志，防止无关人员进入。

（2）作业现场应配备必要的安全防护用品，如绝缘手套、绝缘鞋、防护眼镜等。

（3）现场应配备灭火器材，确保作业现场消防安全。

3. 防雷接地焊接操作规程（1）焊接前，检查焊接设备、焊接材料、接地体等是否完好，符合要求。

（2）焊接过程中，操作人员应穿戴绝缘防护用品，防止触电。

（3）焊接时，确保焊接设备接地良好，防止因接地不良导致触电事故。

（4）焊接过程中，避免焊接火花飞溅，造成火灾事故。

（5）焊接完成后，检查焊接质量，确保焊接接头牢固、可靠。

4. 焊接作业注意事项（1）焊接过程中，操作人员应保持稳定的心态，严格按照操作规程进行操作。

（2）焊接过程中，注意观察焊接设备运行情况，发现异常立即停止操作。

（3）焊接完成后，对焊接接头进行清理，防止焊接残留物引起火灾。

（4）焊接过程中，注意保持工作环境整洁，防止杂物掉入焊接区域。

5. 应急预案（1）触电事故：立即切断电源，对触电人员进行急救，并拨打急救电话。

（2）火灾事故：立即切断电源，使用灭火器材进行灭火，并拨打火警电话。

四、交底人及接受人1. 交底人：_______2. 接受人：_______五、交底时间_______年_______月_______日六、备注1. 施工单位应按照本安全技术交底要求，对施工人员进行培训和考核。

2. 施工过程中，如遇特殊情况，应立即停止作业，并按照相关规定进行处理。

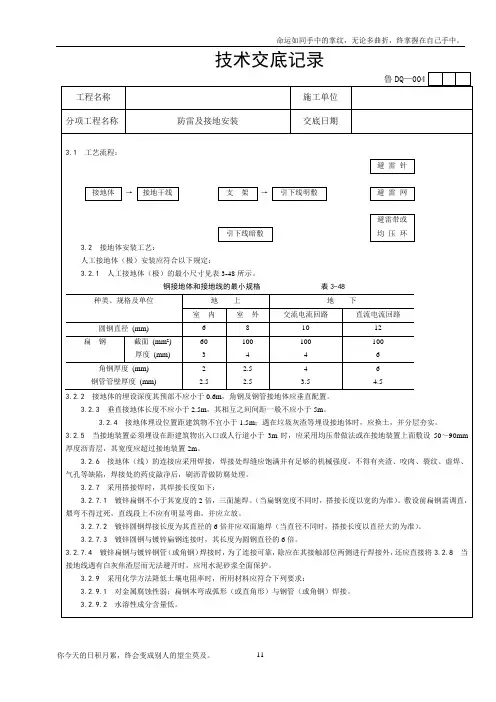

电气安装防雷接地分项工程施工技术交底位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。

（3）接地体核验：接地体安装完毕后，应及时请监理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。

接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。

接地电阻测试须形成记录。

避雷引下线暗敷设：（1）利用主筋作暗敷设引下线时，每条引下线不得少于两根主筋，每根主筋直径大于等于φ12mm。

每栋建筑物至少有两根引下线（投影面积小于50m2的建筑物例外）。

防雷引下线最好为对称位置，例如两根引下线要做成“一”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于 20m，当大于 20m时应在中间多引一根引下线。

（2）现浇混凝土内敷设引下线不做防腐处理。

（3）主筋搭接处按接地线要求焊接，当主筋连接采用压力埋弧焊、对焊、冷挤压、丝接时其接头处可不焊跨接线及其他的焊接处理。

梁主筋焊接示意图（3）施工要求：防雷验收规范中关于焊接时搭接长度的要求：4、要在图纸中找出引下线位置以免遗漏，需要焊接接地的桩基，预留接地钢板的柱要标记清晰并确定位置做出标记以免遗漏。

5、质量要求符合《建筑电气工程施工质量验收规范》（GB50303－2011）的规定以及《建筑物防雷工程质量验收规范》（GB50601-2010）施工过程中加强现场巡查，发现质量缺陷及时处理按照图纸要求和验收规范对分包进行施工技术、安全技术交底。

6、施工完成后，要在现场进行检查，检查是否有漏焊或者焊接部位未两面施焊，焊渣未处理等情况出现，并对搭接倍数进行测量看是否符合要求。

7、防雷接地焊接完成后要进行接地电阻摇测，摇测值不得大于1Ω。

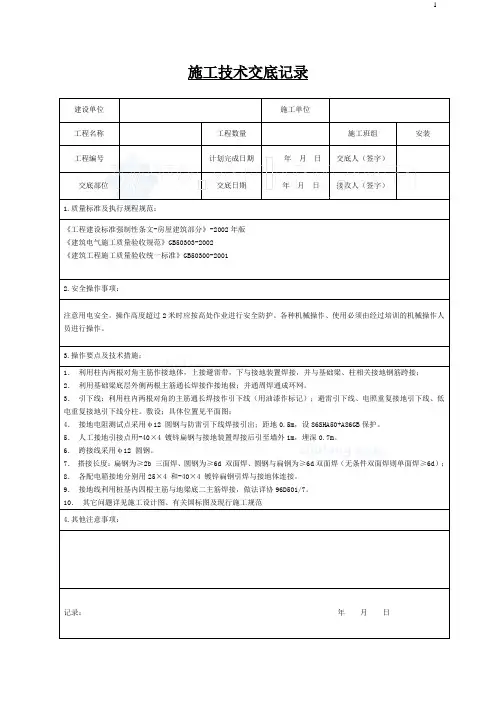

技术交底编号：工程名称乌铁局职工集资房南站货场住宅小区B1块地项目交底部位防雷接地及避雷引下线施工单位中铁二十局集团第六工程有限公司交底时间年月日交底提要：有关高层住宅防雷接地焊接及避雷引下线施工。

一、施工准备1、熟悉图纸，对图纸中的疑点记录汇总，做好图纸会审准备工作。

2、对现场管理人员及操作人员进行书面技术交底。

3、作好特殊工种人员岗前培训，持证上岗。

4、根据施工组织进度计划，提出分阶段材料计划、预埋管及预埋件加工计划、原材料检验和试验计划、机械设备安装计划、设备租赁计划以及劳动力计划。

5、调查落实管材、设备的规格、品种、产地。

6、建立施工档案，以备施工中资料收集和分类。

二、工程概述本建筑为一类高层住宅建筑,地下一层为连体的车库，地上部分为住宅，层高为29层、30层、34层；电气保护采用TN-S系统, 电源入户处做重复接地, 所有引入建筑物的金属管线均应与接地系统相联,大楼做总等电位联结,卫生间做局部等电位联结，本建筑按民用第三类防雷建筑进行防雷设计，屋顶采用暗敷∅10镀锌圆钢作避雷带,屋顶避雷连接线网格不大于20mx20m，引下线利用柱子内两根∅16mm以上主筋通长焊接作为引下线，引下线上端与避雷带焊接,下端与接地体焊接.外墙引下线距室外地面上0.8m设测试卡子，钢构架和混凝土的钢筋应互相连接,凡突出屋面的所有金属构件,如金属杆、金属通风管屋顶风机等均应与避雷带可靠焊接，本工程防雷接地与强,弱电接地共用接地极,要求接地电阻不大于1.0欧姆,实测不满足要求时增设接地极，基础钢筋网外圈的梁主筋焊通做接地体,单体接地体用-40x4镀锌扁钢与车库接地体焊，通成同一接地系统，防侧击雷：60米及以上，每层将外圈主筋焊通并与引下线联通做防侧击雷均压环。

所有外墙的金属门窗等构件均应与均压环连接。

突出外墙的阳台、平台等构筑物外圈钢筋亦应焊通与防雷引下线联通做避雷带（如无外圈钢筋应另敷明装避雷带）。

凡正常不带电,而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地，本工程采用总等电位联结,将建筑物内保护干线.设备进出线总管.建筑物金属构件进行联结. 总等电位联结线采用-40x4镀锌扁钢,在电气竖井.电梯井道垂直敷设-40X4镀锌扁钢接地线与总等电位端子板相联,卫生间等潮湿场所做局部等电位联结。

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线，根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。

首先在墙上安装卡子，水平直线段1.0米一个，垂直部分2.0米一个，转弯部分0.4米一个，扁钢与墙面的距离15mm，距完成地面30cm高，设置要求均匀一致，顺直美观，固定牢靠；焊接处要平滑，所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。

如下图：配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线，利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈，涂刷长度10cm。

保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。

如土建柱主筋采用机械焊接，必须用不小于φ10圆钢搭接焊通。

2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷（贴敷）-25x4的镀锌扁钢作为接闪带，要求接闪带与屋檐边垂直面平齐。

在机房层屋面素混凝土整浇层（约40mm厚）内，敷设-25x4镀锌扁钢，组成不大于20x20或24x16米的接闪网，屋顶所有接闪器之间应互相连接。

2.2.5 防雷测试盒（1）在设计图纸指定点预留测试盒作为防雷检测点，高度距地0.5米。

测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子，暗装在设计图纸指定位置。

由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）热镀锌扁钢至防雷测试盒内，作防雷测试用。

2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

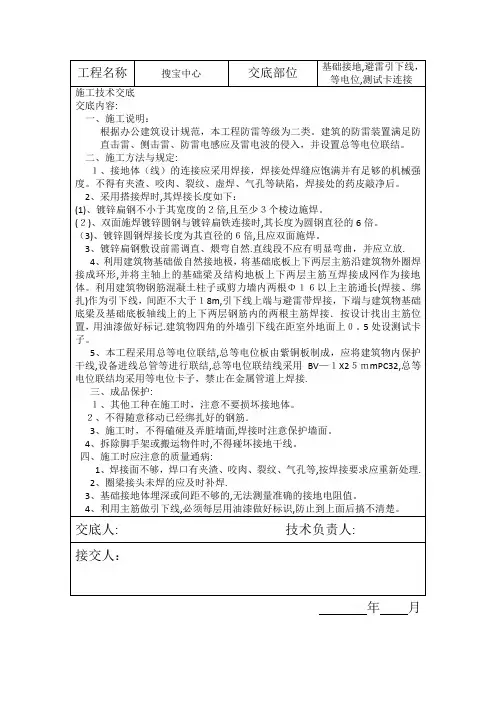

安装工程技术交底大全安装工程技术交底及验收要求电气部分一、电气基础接地焊接、等电位、均压环、避雷带技术交底1.基础接地焊接材料的选购应符合要求，搭接用钢筋为符合设计规格的圆钢；焊条应选用与钢材材质匹配的焊条。

2.筏板基础接地焊接，在直螺纹连接处，要用钢筋搭接。

3.筏板接地钢筋与引下线连接时应用“L”型圆钢进行焊接。

4.作为避雷引下线钢筋与梁、板钢筋贯通后，引下线钢筋之间用“U”型圆钢进行搭接焊接贯通，保证避雷接地效果。

5.焊接时接地时，在筏板四周预留与人工接地相连接的扁铁。

6.为避免在焊接过程中，避雷引下线引错，层层焊接后对引下线钢筋刷漆做标记，随楼层进度引上。

验收要求：①圆钢与圆钢双面焊接，焊缝长度为6倍圆钢直径。

②检查钢筋及焊条材质型号是否符合要求。

③圆钢与扁铁焊接，6倍圆钢直径，双面施焊。

扁钢与扁铁焊接，三面施焊，焊缝长度2倍扁铁宽度。

二、等电位技术交底1.卫生间等电位焊接方法为卫生间四周圈梁两根钢筋用“L”型钢筋搭接焊接贯通，形成闭合回路。

2.卫生间板筋利用横纵两根钢筋与圈梁搭接焊接贯通。

3.板筋不大于0.6m方格处“十”交叉点点焊。

4.同时从圈梁上用“L”型圆钢引出局部等电位连接线，“L”型圆钢与钢筋搭接焊接。

三、均压环技术交底1.焊接时在设计要求楼层，把四周圈梁两根主筋进行搭接焊贯通，形成闭合回路。

2.同时把所有避雷引下线与圈梁两根主筋用“L”型圆筋进行搭接焊接。

3.伸缩缝处焊弯自然补偿。

四、避雷带焊接1.在屋面突出部分，用镀锌圆钢在屋面四周进行搭接焊接，双面施焊。

2.根据设计图纸焊接成符合避雷要求的网格。

3.支架间距不大于1m，转角处不大于0.5m设置支架。

五、主体预埋、预留技术交底1.主体预埋管道材质符合要求，有足够的强度。

2.煨弯时煨弯角度应大于90度，禁止死弯。

3.管箍连接处用同等材质管道进行辅助保护。

4.焊接钢管连接，套管施焊，并要进行跨接接地焊接，同时要求不小于两处与接地系统进行相连。
