基础接地技术交底大全

一、交底目的为确保箱变基础接地工程的安全施工，预防事故发生，保障施工人员生命财产安全，特进行安全技术交底。

二、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 建设单位：[填写建设单位名称]4. 设备名称：[填写箱变基础接地设备名称]5. 作业内容：[填写具体作业内容]6. 施工期限：[填写施工期限]三、安全技术措施1. 施工人员安全培训- 所有参与施工人员必须接受安全培训，了解箱变基础接地施工的安全技术要求。

- 熟悉操作规程、安全操作规范和应急处置措施。

2. 现场安全防护- 施工现场设置明显的安全警示标志，明确安全通道。

- 进入施工现场必须佩戴安全帽，穿着符合要求的工作服、工作鞋。

- 高处作业时，必须系好安全带，佩戴安全帽。

3. 接地材料与设备- 使用符合国家标准的接地材料和设备。

- 接地材料应进行外观检查，确保无破损、腐蚀等现象。

- 接地电阻应符合设计要求。

4. 施工操作- 施工前，对施工人员进行详细的技术交底，明确施工步骤、注意事项。

- 施工过程中，严格按照操作规程进行作业，确保施工质量。

- 发现异常情况，立即停止施工，报告相关部门。

5. 防雷保护- 施工现场和临时生活区的高度在20m及以上的设施，均应装设防雷保护。

- 高压架空线路及变压器高压侧应装设避雷器或放电间隙。

6. 接地电阻测试- 施工完成后，对接地电阻进行实测，确保接地电阻符合设计要求。

四、应急处置1. 人员受伤- 立即停止施工，对受伤人员进行急救，并拨打120急救电话。

- 同时，报告相关部门，采取相应措施。

2. 设备故障- 立即停止施工，切断电源，确保安全。

- 报告相关部门，采取相应措施。

3. 其他事故- 立即停止施工，报告相关部门，采取相应措施。

五、交底记录1. 交底部门：[填写交底部门名称]2. 交底人：[填写交底人姓名]3. 交底对象：[填写交底对象姓名]4. 交底日期：[填写交底日期]5. 交底内容：[填写交底内容]六、注意事项1. 施工人员必须严格遵守安全技术措施，确保施工安全。

一、交底目的为确保箱变基础接地工程的安全施工，防止安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 建设单位：[建设单位名称]4. 设备名称：[箱变名称]5. 作业内容：箱变基础接地施工6. 施工期限：[开始日期]至[结束日期]三、安全注意事项1. 人员要求- 施工人员必须经过专业培训，取得相关操作资格证书。

- 作业人员进入施工现场必须戴合格的安全帽，系好下颚带，锁紧带扣。

- 严禁酒后作业、疲劳作业。

2. 现场安全- 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

- 施工现场严禁吸烟、使用明火。

- 施工现场应保持整洁，通道畅通，不得堆放杂物。

3. 操作规范- 接地线应选用符合国家标准、质量合格的专用接地线。

- 接地线连接应牢固可靠，确保接地效果。

- 施工过程中应严格按照设计要求和技术规范进行操作。

4. 个人防护- 施工人员应佩戴绝缘手套、绝缘鞋等个人防护用品。

- 在潮湿、有腐蚀性气体等环境下作业时，应穿戴相应的防护用品。

5. 防雷措施- 施工现场应安装防雷设施，确保施工安全。

- 高度在20m及以上的设施，如井字架、脚手架、塔式起重机等，应安装防雷保护。

四、施工步骤及要点1. 施工准备- 熟悉施工图纸，了解箱变基础接地施工要求。

- 准备好施工工具、材料和防护用品。

2. 接地线敷设- 根据设计要求，确定接地线敷设路径。

- 采用专用接地线，确保接地效果。

- 接地线连接处应牢固可靠，避免松动。

3. 接地体施工- 根据设计要求，选择合适的接地体材料。

- 按照规范要求进行接地体施工，确保接地体深度和间距符合要求。

4. 接地电阻测试- 施工完成后，对接地电阻进行测试，确保接地电阻符合设计要求。

五、应急措施1. 如发生触电事故，应立即切断电源，并进行急救。

2. 如发生火灾事故，应立即使用灭火器进行灭火，并拨打火警电话报警。

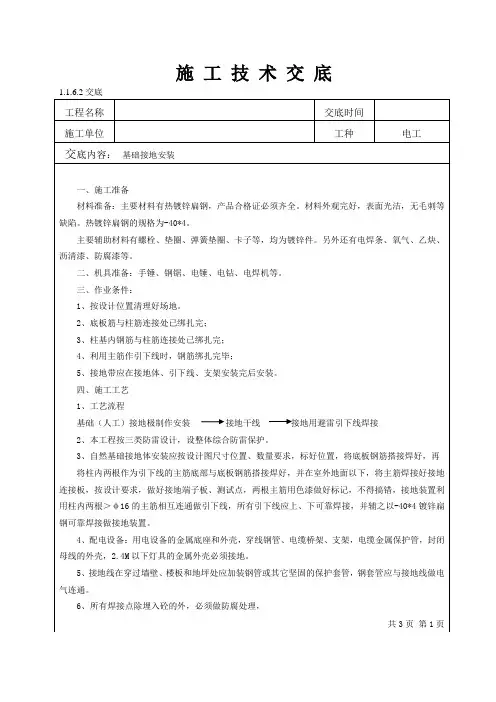

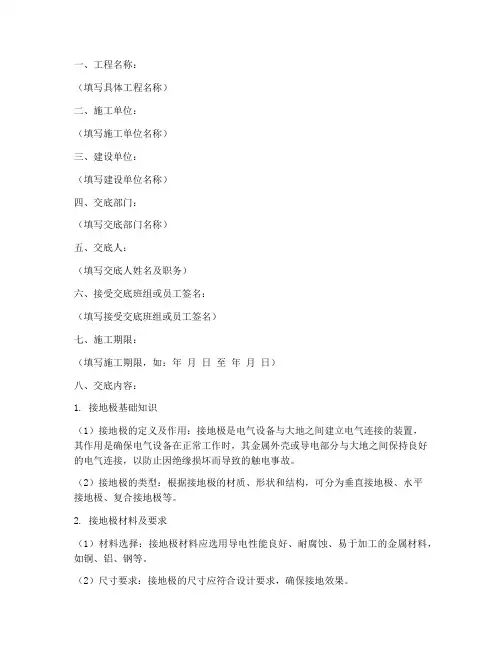

一、工程名称：（填写具体工程名称）二、施工单位：（填写施工单位名称）三、建设单位：（填写建设单位名称）四、交底部门：（填写交底部门名称）五、交底人：（填写交底人姓名及职务）六、接受交底班组或员工签名：（填写接受交底班组或员工签名）七、施工期限：（填写施工期限，如：年月日至年月日）八、交底内容：1. 接地极基础知识（1）接地极的定义及作用：接地极是电气设备与大地之间建立电气连接的装置，其作用是确保电气设备在正常工作时，其金属外壳或导电部分与大地之间保持良好的电气连接，以防止因绝缘损坏而导致的触电事故。

（2）接地极的类型：根据接地极的材质、形状和结构，可分为垂直接地极、水平接地极、复合接地极等。

2. 接地极材料及要求（1）材料选择：接地极材料应选用导电性能良好、耐腐蚀、易于加工的金属材料，如铜、铝、钢等。

（2）尺寸要求：接地极的尺寸应符合设计要求，确保接地效果。

3. 接地极施工工艺（1）施工前准备：了解设计图纸，熟悉施工工艺，准备好所需材料、工具及设备。

（2）施工步骤：1）根据设计图纸确定接地极的位置、数量和深度；2）挖设接地沟，确保沟底平整、无杂物；3）将接地极垂直或水平埋设于沟内，确保接地极与沟底紧密接触；4）回填土，分层夯实，确保接地极稳定；5）对接地极进行防腐处理，如镀锌、涂漆等。

4. 接地极施工注意事项（1）施工人员应具备一定的电气知识和安全操作技能，熟悉接地极施工工艺。

（2）施工现场应设置明显的警示标志，提醒他人注意施工区域。

（3）施工过程中，应注意个人防护，佩戴安全帽、手套等防护用品。

（4）施工过程中，如发现接地极存在安全隐患，应立即停止施工，并向相关部门报告。

5. 接地极验收（1）验收标准：接地极的施工质量应符合设计要求和国家相关标准。

（2）验收内容：检查接地极的位置、深度、防腐处理、接地电阻等。

（3）验收方法：采用接地电阻测试仪进行测试，确保接地电阻符合要求。

九、总结为确保接地极施工安全、可靠，施工人员应严格遵守本安全技术交底内容，加强施工现场管理，提高安全意识，确保工程顺利进行。

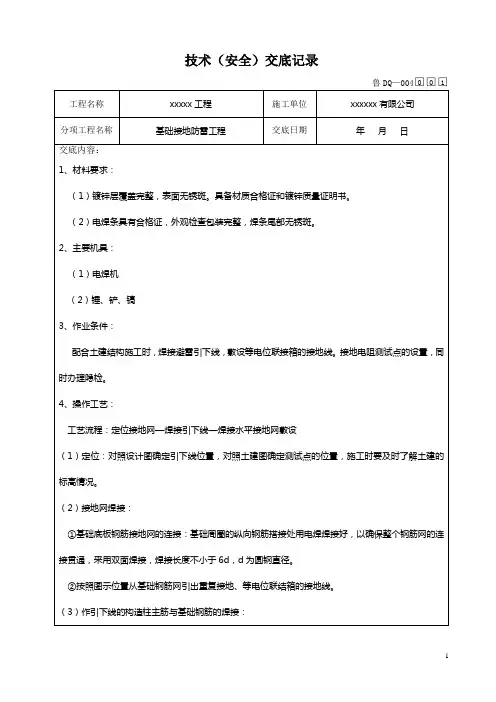

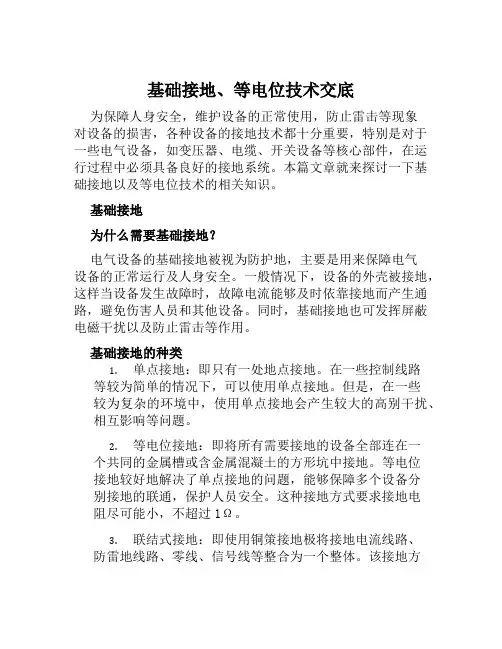

基础接地、等电位技术交底为保障人身安全，维护设备的正常使用，防止雷击等现象对设备的损害，各种设备的接地技术都十分重要，特别是对于一些电气设备，如变压器、电缆、开关设备等核心部件，在运行过程中必须具备良好的接地系统。

本篇文章就来探讨一下基础接地以及等电位技术的相关知识。

基础接地为什么需要基础接地？电气设备的基础接地被视为防护地，主要是用来保障电气设备的正常运行及人身安全。

一般情况下，设备的外壳被接地，这样当设备发生故障时，故障电流能够及时依靠接地而产生通路，避免伤害人员和其他设备。

同时，基础接地也可发挥屏蔽电磁干扰以及防止雷击等作用。

基础接地的种类1.单点接地：即只有一处地点接地。

在一些控制线路等较为简单的情况下，可以使用单点接地。

但是，在一些较为复杂的环境中，使用单点接地会产生较大的高别干扰、相互影响等问题。

2.等电位接地：即将所有需要接地的设备全部连在一个共同的金属槽或含金属混凝土的方形坑中接地。

等电位接地较好地解决了单点接地的问题，能够保障多个设备分别接地的联通，保护人员安全。

这种接地方式要求接地电阻尽可能小，不超过1Ω。

3.联结式接地：即使用铜策接地极将接地电流线路、防雷地线路、零线、信号线等整合为一个整体。

该接地方式主要用于建筑物及其他重要设备的接地，要求等电位共面性强，防止信号互扰。

基础接地的构成基础接地由接地体、接地网及接地线构成。

接地体是指接地常温慢速限斜杆、接地笔、接地管等。

这些接地体要求良好的导电性和良好的腐蚀抵抗能力，一般为铜制。

接地网指的是拓扑结构为平面网状、三维网状或环形的金属导体，用于连接各个接地体的金属构造。

接地线则是连接电气设备与接地极之间的金属电线，用来保护设备正常运行及人员的安全。

等电位技术为什么需要等电位技术？在一些场合中，虽然每个设备都有自己的接地系统，但是仍然会产生不同接地系统之间的谐振，产生潜在的危险。

此时需要使用等电位技术使得各个系统接地等电位，减少谐振，保护设备和人员的安全。

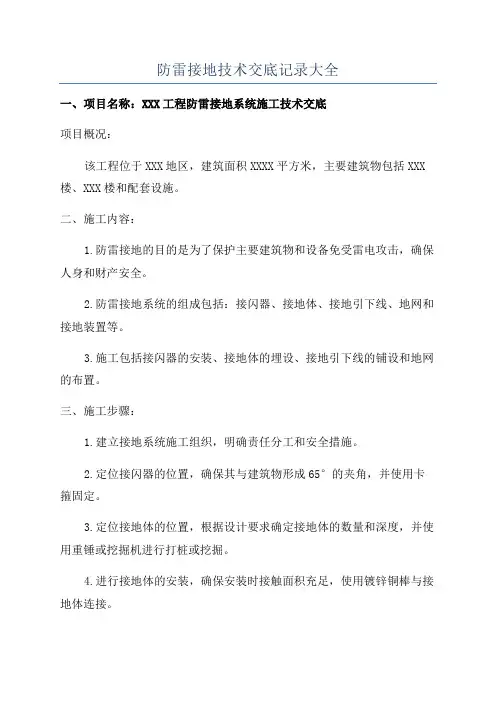

防雷接地技术交底记录大全一、项目名称：XXX工程防雷接地系统施工技术交底项目概况：该工程位于XXX地区，建筑面积XXXX平方米，主要建筑物包括XXX 楼、XXX楼和配套设施。

二、施工内容：1.防雷接地的目的是为了保护主要建筑物和设备免受雷电攻击，确保人身和财产安全。

2.防雷接地系统的组成包括：接闪器、接地体、接地引下线、地网和接地装置等。

3.施工包括接闪器的安装、接地体的埋设、接地引下线的铺设和地网的布置。

三、施工步骤：1.建立接地系统施工组织，明确责任分工和安全措施。

2.定位接闪器的位置，确保其与建筑物形成65°的夹角，并使用卡箍固定。

3.定位接地体的位置，根据设计要求确定接地体的数量和深度，并使用重锤或挖掘机进行打桩或挖掘。

4.进行接地体的安装，确保安装时接触面积充足，使用镀锌铜棒与接地体连接。

5.铺设接地引下线，使用规定断面的铜排或铜牌进行铺设，并与接地体和接闪器相连接。

6.设置地网，根据建筑物周围的实际情况进行地网的布置，使用镀锌铜排或铝棒进行焊接。

7.安装接地装置，将接地装置与地网相连接，并确保接地装置在地下埋设。

8.检测接地系统的接地电阻值，确保达到设计要求。

9.编制施工技术交底记录。

四、安全注意事项：1.施工人员必须佩戴好安全帽、防护鞋和其他个人防护装备，并进行必要的安全培训。

2.施工现场必须设立明显的安全警示标志，禁止未经许可的人员进入施工区域。

3.施工现场应保持整洁，及时清理施工废料和杂物。

4.施工设备必须经过检验和维护，确保其正常运行。

5.施工人员必须按照施工组织计划进行施工，严禁超过规定的作业范围。

五、施工质量要求：1.施工必须按照设计图纸和规范要求进行，保证接地系统的稳定性和安全性。

2.施工现场必须做好记录，包括原材料的采购记录、接地系统的主要施工参数记录和关键环节的质量检验记录等，以备验收和监理单位查看。

以上内容为XXX工程防雷接地系统施工技术交底记录，施工人员必须按照本记录进行施工，确保施工质量和安全。

CSCEC-DQ-001项目名称及编码第1页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准一、施工准备：1、作业人员根据施工进度与工程状况按计划分阶段进退场，保证人员的稳定和工程的顺利展开。

根据工程量，确定分阶段施工人员数量及需用计划。

2、主要材料各种设备、材料必须具有生产厂家资质证明、材质证明书、产品合格证及符合技术规格说明书（SPEC）所要求的质量证明材料等。

材料、设备进入现场自检合格后，必须及时填写材质报告单向监理报验，经监理及我方现场主管人员验收合格后，方可使用。

不合格材料要立即清出现场，以防不合格材料误用到工程中。

进场材料需按照规格、型号分别堆放整齐，每种材料均要挂牌，注明材料名称、规格、数量、材质等内容并建立台账。

使用前应按设计要求校对材料规格、材质、型号。

结合工程情况，在防雷接地施工进行之前需要进行准备的主要材料如下：序号名称规格型号使用地点1裸铜缆Bare copper cable70mm2基础接地网、引下线2裸铜缆Bare copper cable300mm2主接地环，变配电室接地3 PVC绝缘电缆150mm2各功能房间内的设备接地4 PVC绝缘电缆300mm2变压器中性点及中低压配电室接地5 防雷测试卡Test link100mm*50mm*5mm中心标高1600mm地下二层的结构柱6 等电位端子盒Earth bar500mm*50mm*5mm底边标高500mm设备机房等电位7接地井Earth pit300mm*300mm*210mm 基础底板，含3m长的人工接地极CSCEC-DQ-001项目名称及编码第2页共5页楼栋号分项工程名称接地装置安装工程量分包公司负责人会签栏质量安全环保时间时间时间编制审核批准8接地测试空井Empty pit300mm*300mm*210mm 基础底板，用于后期电阻测试9 PVC管DN50 结构柱、剪力墙内3、主要机具根据工程进度，按时组织机具进场，坚决避免因施工机具进场不及时造成影响施工、拖后工程进度情况，如铅笔、钢卷尺、钢锯、电焊机、切割机、电工工具、接地电阻测试仪等。

一、工程名称：_________________________二、施工单位：_________________________三、建设单位：_________________________四、监理单位：_________________________五、交底日期：_________________________六、交底部门：_________________________七、交底人：_________________________八、接受交底班组或员工签名：_________________________九、交底内容：一、接地保护1. 施工现场应设立专用的接地系统，确保电缆及设备的安全运行。

2. 电缆基础接地系统应按照国家标准《接地装置设计规范》GB 50057-2010进行设计，确保接地电阻符合规定。

3. 电缆基础接地系统应包括接地网、接地引线、接地体等组成部分。

4. 接地网应采用热镀锌扁钢或圆钢，接地引线应采用铜线或铝线，接地体应采用角钢、圆钢或钢管。

5. 接地网与接地体、接地体与接地引线之间的连接应牢固可靠，连接处应采用焊接或螺栓连接，并做好防腐处理。

6. 接地网与接地体的埋设深度应符合设计要求，一般不应小于0.6m。

7. 接地电阻应符合国家标准，一般不应大于4Ω。

二、防雷保护1. 施工现场应按照国家标准《建筑物防雷设计规范》GB 50057-2010进行防雷设计。

2. 高度在20m及以上的建筑物、构筑物、塔式起重机等应安装避雷针或避雷带。

3. 避雷针或避雷带应与接地系统可靠连接，连接处应采用焊接或螺栓连接。

4. 避雷器应安装在高压线路和变压器高压侧，并按照设计要求进行安装和调试。

5. 避雷器应定期进行检测和维护，确保其正常工作。

三、施工安全措施1. 施工人员必须穿戴符合国家标准的安全防护用品，如安全帽、工作服、工作鞋等。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

一、工程名称：__________二、施工单位：__________三、建设单位：__________四、设备名称：__________五、作业内容：风机基础接地施工六、交底部门：安全管理部门七、交底人：__________八、施工期限：____年__月__日至____年__月__日九、接受交底班组或员工签名：__________十、交底内容：1. 接地系统设计要求（1）根据《接地系统设计规范》（GB 50057-2010）等相关规范要求，风机基础接地系统应采用TN-S系统。

（2）接地电阻应满足不大于4Ω的要求。

（3）接地极应采用钢管，埋深应大于0.6m，接地极间距不应小于2m。

2. 施工准备（1）施工前，应对施工人员进行安全教育和培训，确保施工人员了解风机基础接地施工的安全技术要求。

（2）施工前，应对施工现场进行安全检查，确保施工现场符合安全施工要求。

（3）施工前，应准备好施工所需材料、工具和设备，并检查其质量。

3. 施工工艺（1）开挖接地沟：按照设计要求，开挖接地沟，沟底宽度应大于0.6m，深度应大于0.8m。

（2）埋设接地极：将接地极垂直埋设于沟底，确保接地极与沟底接触良好。

（3）连接接地线：将接地极与接地干线连接，确保连接牢固。

（4）回填：回填土，分层夯实，确保回填土密实。

4. 安全措施（1）施工人员必须佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。

（2）施工过程中，应保持现场通风良好，防止有害气体积聚。

（3）施工过程中，应严格遵守操作规程，确保施工安全。

（4）施工过程中，应设置警示标志，防止无关人员进入施工现场。

（5）施工过程中，应定期检查接地系统，确保接地系统正常运行。

5. 质量控制（1）施工过程中，应严格按照设计要求进行施工，确保接地系统符合设计要求。

（2）施工过程中，应做好施工记录，包括施工时间、施工人员、施工内容等。

（3）施工完成后，应进行接地电阻测试，确保接地电阻满足要求。

十一、注意事项1. 施工过程中，应严格按照操作规程进行施工，确保施工安全。

基础接地及防雷引下线施工工程技术交底基础接地及防雷引下线施工工程技术交底、施工准备（一）作业条件接地体安装：利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。

（二）材料要求电焊条、氧气、乙炔、预埋铁件、防腐油、银粉、黑色油漆等。

（三）主要机具1、常用电工工具：手锤、钢锯、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303 －2002 ）的规定。

三、基础接地（1 ）利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋（不少于2 根）底部与底板筋搭接焊，并在室外地面以下将主筋焊接连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。

（2 ）利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2 根）焊好，并在室外地面以下，将主筋焊接预埋接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。

四、接地体核验：接地体安装完毕后，应及时请监理单位进行隐检核验（签署审核意见，并下审核结论），接地体材质、位置、焊接质量等均应符合施工规范要求。

接地电阻应及时进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完毕后进行测试；当利用人工接地体作为接地装置时，应在回填土之前进行测试；若阻值达不到设计、规范要求时应补做人工接地极。

接地电阻测试须形成记录。

五、避雷引下线敷设1、避雷引下线需要装设断接卡子或测试点的部位、数量按图施工设计，无要求时按以下规定设置：（1 ）建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。

（2 ）建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。

（3 ）断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，距地高度为0.5 米。

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、设备名称：[填写相关设备名称]五、作业内容：基础接地焊接六、交底部门：[填写交底部门名称]七、交底人：[填写交底人姓名]八、施工期限：[填写施工期限，例如：2023年3月1日至2023年3月31日]九、接受交底班组或员工签名：[填写接受交底人员签名]十、交底内容：1. 安全注意事项：- 所有参与基础接地焊接作业人员必须经过专业培训，并取得相关操作资格证书。

- 作业前必须对作业环境进行安全检查，确保现场无火灾、爆炸等安全隐患。

- 作业人员必须穿戴好个人防护用品，如安全帽、防护眼镜、绝缘手套、绝缘鞋等。

2. 操作规程：- 焊接前应检查焊接设备是否完好，焊接材料是否符合要求。

- 焊接过程中，操作人员应保持安全距离，避免触电和烫伤。

- 焊接时应确保焊接接头质量，避免出现裂纹、气孔等缺陷。

- 焊接完毕后，应立即清理现场，防止焊接残留物引发火灾。

3. 接地系统要求：- 基础接地焊接应严格按照设计图纸和规范要求进行。

- 接地极应采用直径不小于[填写直径]mm的钢筋，长度不小于[填写长度]m。

- 接地极与基础钢筋的焊接应采用双面焊接，确保焊接质量。

- 接地系统接地电阻应不大于[填写接地电阻值]Ω。

4. 防雷措施：- 施工现场应设置避雷针，高度不低于[填写高度]m。

- 避雷针应与接地系统可靠连接，确保防雷效果。

- 施工现场应定期检查防雷设施，确保其完好有效。

5. 紧急预案：- 如发生触电事故，应立即切断电源，并进行急救。

- 如发生火灾，应立即使用灭火器进行灭火，并拨打火警电话报警。

十一、补充作业指导内容：- 焊接前，应将焊接区域周围的易燃物清理干净。

- 焊接过程中，操作人员应保持专注，避免因操作不当造成安全事故。

- 焊接完毕后，应检查焊接接头是否牢固，如有松动应及时加固。

十二、技术负责人交底人：[填写技术负责人姓名]十三、接受人：[填写接受交底人员姓名]十四、备注：本安全技术交底内容为模板，具体施工时应根据实际情况进行调整。

一、工程名称及地点工程名称：[具体工程名称]工程地点：[具体工程地址]二、交底时间及参加人员交底时间：[具体时间]参加人员：项目经理、施工负责人、技术负责人、安全员、施工班组全体人员三、交底内容1. 接地保护的重要性接地保护是保障施工现场人身安全和设备安全的重要措施。

本工程接地保护工作必须严格执行国家标准和相关规定，确保施工过程中接地系统安全可靠。

2. 接地系统设计要求（1）接地系统应采用单点接地，接地电阻不大于4Ω。

（2）接地体材料应选用热镀锌圆钢或扁钢，接地体长度不小于2m，埋深不小于0.6m。

（3）接地体应与建筑物基础钢筋焊接，焊接长度不小于10cm，确保焊接质量。

（4）接地体周围土壤应进行回填压实，回填材料为砂石混合料，厚度不小于0.3m。

3. 接地系统施工要求（1）接地体埋设前，应先对施工现场进行地质勘察，了解土壤电阻率，确保接地效果。

（2）接地体埋设时，应保持水平，避免弯曲，确保接地电阻值符合要求。

（3）接地体焊接应采用搭接焊，焊接部位应进行防腐处理。

（4）接地系统施工过程中，应定期检测接地电阻，确保接地效果。

4. 防雷保护（1）本工程应设置独立避雷针，避雷针高度不小于3m，接地电阻不大于10Ω。

（2）避雷针应与接地体焊接，焊接长度不小于10cm，确保焊接质量。

（3）避雷针周围应设置接地体，接地体长度不小于2m，埋深不小于0.6m。

（4）避雷针周围土壤应进行回填压实，回填材料为砂石混合料，厚度不小于0.3m。

5. 施工注意事项（1）施工过程中，应严格按照接地系统设计要求进行施工，确保接地效果。

（2）施工人员应熟悉接地系统施工工艺，确保施工质量。

（3）施工过程中，应加强安全防护措施，防止触电事故发生。

（4）施工完成后，应进行接地系统验收，确保接地效果。

四、交底要求1. 施工人员应认真学习本交底内容，确保施工过程中严格执行。

2. 施工负责人应定期检查接地系统施工情况，确保施工质量。

3. 安全员应加强对接地系统施工的安全监督，确保施工安全。
