螺纹的互换性及检测

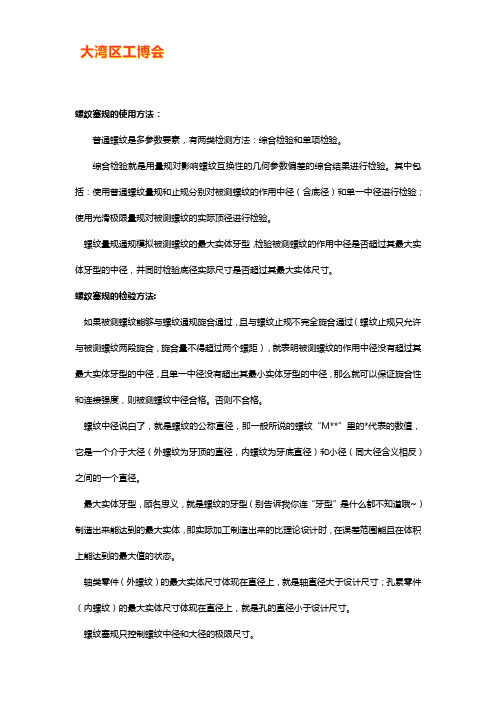

螺纹塞规的使用方法：普通螺纹是多参数要素，有两类检测方法：综合检验和单项检验。

综合检验就是用量规对影响螺纹互换性的几何参数偏差的综合结果进行检验。

其中包括：使用普通螺纹量规和止规分别对被测螺纹的作用中径（含底径）和单一中径进行检验；使用光滑极限量规对被测螺纹的实际顶径进行检验。

螺纹量规通规模拟被测螺纹的最大实体牙型，检验被测螺纹的作用中径是否超过其最大实体牙型的中径，并同时检验底径实际尺寸是否超过其最大实体尺寸。

螺纹塞规的检验方法:如果被测螺纹能够与螺纹通规旋合通过，且与螺纹止规不完全旋合通过（螺纹止规只允许与被测螺纹两段旋合，旋合量不得超过两个螺距），就表明被测螺纹的作用中径没有超过其最大实体牙型的中径，且单一中径没有超出其最小实体牙型的中径，那么就可以保证旋合性和连接强度，则被测螺纹中径合格。

否则不合格。

螺纹中径说白了，就是螺纹的公称直径，即一般所说的螺纹“M**”里的*代表的数值，它是一个介于大径（外螺纹为牙顶的直径，内螺纹为牙底直径）和小径（同大径含义相反）之间的一个直径。

最大实体牙型，顾名思义，就是螺纹的牙型（别告诉我你连“牙型”是什么都不知道哦~）制造出来能达到的最大实体，即实际加工制造出来的比理论设计时，在误差范围能且在体积上能达到的最大值的状态。

轴类零件（外螺纹）的最大实体尺寸体现在直径上，就是轴直径大于设计尺寸；孔累零件（内螺纹）的最大实体尺寸体现在直径上，就是孔的直径小于设计尺寸。

螺纹塞规只控制螺纹中径和大径的极限尺寸。

螺纹环规只控制螺纹内螺纹的中径和小径的极限尺寸。

工作螺纹量规中，通规是检验产品的作用中径的，止规是用来检验产品的单一中径的！螺纹（塞规、环规）通端检验的是螺纹的大径、中径、小径的，要求旋合且完全通过，螺纹（塞规、环规）止端检验的是螺纹的唯一中径。

螺纹的测量方法可以分为单项测量和综合测量。

单项测量常见的是测量中径、螺距和牙型半角；综合测量常见的是用螺纹量规测量，其中止端测量螺纹的单一中径，而通端测量螺纹的作用中径和小径。

互换性与技术测量实验报告互换性与技术测量实验报告引言：互换性是指在特定条件下，两个或多个系统、组件或部件之间的相互替换性能。

在工程领域中，互换性是一个重要的概念，特别是在制造和设计过程中。

技术测量则是通过各种测量方法和工具，对互换性进行定量评估和验证。

本实验报告旨在探讨互换性与技术测量之间的关系，并通过实验数据和分析来支持结论。

实验目的：本实验旨在通过测量和比较不同尺寸的螺丝与螺孔之间的互换性能，来研究互换性与技术测量之间的关系。

实验设备与方法：实验中使用了一组螺丝和相应的螺孔，分别为直径为1mm、2mm和3mm的螺丝。

通过测量螺丝和螺孔的直径、长度和螺纹间距等参数，来评估互换性。

实验过程中，我们使用了千分尺、游标卡尺和显微镜等工具进行测量，并记录下实验数据。

实验结果与分析：根据实验测量数据，我们计算出不同尺寸的螺丝和螺孔之间的互换性指标。

通过对比不同尺寸的螺丝和螺孔的测量结果，我们发现直径为1mm的螺丝与螺孔之间的互换性最好，其尺寸差异最小。

而直径为3mm的螺丝与螺孔之间的互换性最差，尺寸差异较大。

进一步分析发现，螺纹间距对互换性也有重要影响。

螺纹间距越小，螺丝与螺孔之间的互换性越好。

这是因为螺纹间距较小的螺丝和螺孔之间的匹配度更高，更容易实现互换。

而螺纹间距较大的螺丝和螺孔之间的互换性较差，可能需要额外的工具或修整才能实现互换。

结论：通过本实验的测量和分析，我们可以得出以下结论：1. 互换性与技术测量密切相关，通过精确的测量可以评估和验证互换性能。

2. 尺寸和螺纹间距是影响互换性的重要因素，尺寸差异小和螺纹间距小的系统具有更好的互换性能。

3. 技术测量方法和工具的选择对于准确评估互换性至关重要，不同的测量方法可能会导致不同的结果。

进一步研究：本实验仅仅是对互换性与技术测量之间关系的初步探索，还有许多方面值得深入研究。

例如，可以通过更多的实验数据和样本来验证结论的普适性。

另外，可以研究不同材料和制造工艺对互换性的影响，以及探索如何通过技术测量来优化互换性能。

螺纹规检测方法及标准螺纹规（ThreadGauge）是用来检测螺纹尺寸和形状的工具，它对于确保螺纹的质量和互换性至关重要。

螺纹规检测方法及标准通常包括以下几五个方面。

1.螺纹规的类型：通规（GoGauge）：用来检测螺纹的最大实体尺寸，确保螺纹能够通过。

止规（NoGoGauge）：用来检测螺纹的最小实体尺寸，确保螺纹不会过紧。

环规（RingGauge）：用来检测螺纹的外径和内径。

塞规（PlugGauge）：用来检测螺纹的内径。

2.检测方法：综合检验：使用通规和止规对螺纹的作用中径和单一中径进行检验，以及使用光滑极规对实际顶径进行检验。

单项检验：分别对螺纹的牙型、螺距、中径、顶径等参数进行单独检验。

3.检测标准：国际标准：如ISO、ASTM等标准，它们定义了螺纹的尺寸、形状和公差。

国家标准：不同国家可能有自己的螺纹标准，如中国的GB/T标准、美国的ANSI/ASME标准等。

4.检测步骤：校准：确保螺纹规已经校准，并且在使用前进行适当的维护。

准备：将螺纹规和被测样品放置在标准恒温实验室中，达到温度稳定。

测量：使用螺纹规对被测样品的螺纹进行测量，确保螺纹规与样品的接触良好。

记录：记录测量结果，并与标准进行比较。

判定：根据测量结果和标准，判断螺纹是否合格。

5.注意事项：环境控制：确保测量环境符合标准要求，如温度、湿度等。

操作规范：遵守正确的操作程序，以减少测量误差。

设备维护：定期对螺纹规进行校准和维护，以保证其精度和可靠性。

螺纹规检测是确保螺纹加工质量和互换性的重要环节，正确的检测方法和遵守相关标准对于提高产品质量和效率至关重要。

第七章普通螺纹结合的互换性及其检测一．判断题（正确的打√，错误的打×）1．螺纹中径是影响螺纹互换性的主要参数。

（√）2．普通螺纹的配合精度与公差等级和旋合长度有关。

（√）3．国标对普通螺纹除规定中径公差外，还规定了螺距公差和牙型半角公差。

（×）4．当螺距无误差时，螺纹的单一中径等于实际中径。

（×）5．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。

（√）6．普通螺纹精度标准对直径、螺距、半角规定了公差。

（×）二．选择题（将下列题目中所有正确的论述选择出来）1．可以用普通螺纹中径公差限制（ABE ）A．螺纹累积误差；B．牙型半角误差；C．大径误差；D．小径误差；E．中径误差。

2．普通螺纹的基本偏差是（BC ）A．ES；B．EI；C．es；D．ei。

3．国家标准对内、外螺纹规定了（AB ）A．中径公差；B．顶径公差；C．底径公差。

三. 填空题1.螺纹种类按用途可分为紧固螺纹、传动螺纹和紧密螺纹三种。

2.螺纹大径用代号d或D 表示，螺纹小径用d1或D1表示，螺纹中径用d2或D2 表示，其中大写代号代表内螺纹，小写代号代表外螺纹。

3.国标规定，普通螺纹的公称直径是指螺纹大径的基本尺寸。

4.螺纹螺距P与导程L的关系是：导程等于螺距和线数的乘积。

5.普通螺纹的理论牙型角α等于60°。

6.影响螺纹互换性的五个基本几何要素是螺纹的大径、中径、小径、螺距和牙侧角。

7.保证螺纹结合的互换性，即保证结合的可旋合性和连接的可靠性。

8.在普通螺纹的公差与配合中，对外螺纹的小径和内螺纹的大径不规定具体的公差数值，而只规定内、外螺纹牙底实际轮廓的任何点，均不得超越按最大实体尺寸所确定的最大实体牙型。

9.螺纹的基本偏差，对于内螺纹，基本偏差是下偏差用代号EI 表示；对于外螺纹，基本偏差是上偏差，用代号es 表示。

10.内、外螺纹得公差带相对于基本牙型的位置，由基本偏差确定。

互换性与技术测量实验报告姓名：学院：系：专业：学号：浙江大学机械制造及其自动化实验室二ＯＯ七年一月实验三 螺纹测量1、工具显微镜测量实验目的：1．掌握用工具显微镜测量螺纹中径、螺距及牙型半角的方法。

被测螺纹规格：________________ 工件号____________________名义中径d 2=______________毫米 螺纹精度等级___________螺距P =__________________毫米 中径最大极限尺寸d 2最大=_____________________毫米 牙型半角2a=____________ 中径最小极限尺寸d 2最小=_____________________毫米螺距偏差的绝对值∣ΔP ∑∣=∣P 7名义-7实∣=d 2作用=d 2实3P 2221.732P (K K )10αα-∑+∆+∆+∆⨯=左右左右 做出适用性结论,说明理由：2、千分尺测量螺纹中径实验目的：掌握用螺纹千分尺、三针测量螺纹中径。

被测量螺纹规格：公称直径d____________毫米 工件号_______________ 名义中径d 2____________毫米 螺纹精度等级__________ 螺 距P_____________毫米 中径最大极限尺寸d 2最大=___________毫米 中径最小极限尺寸d 2最小=___________毫米牙型半角2=__________螺纹千分尺初读数__________3、三针法测量螺纹中径d 2=M-3d 0+0.866P 选用三针直径d 0 = ___________毫米 螺纹千分尺初读数___________。
