检测普通螺纹

螺纹检验标准螺纹是一种常见的机械连接方式，广泛应用于机械制造、建筑工程、航空航天等领域。

为了确保螺纹连接的质量和安全性，螺纹的检验工作显得尤为重要。

螺纹检验标准作为评定螺纹质量的依据，对于保障产品质量、提高生产效率具有重要意义。

螺纹检验标准主要包括以下内容：一、螺纹尺寸检验。

螺纹尺寸的准确性直接影响螺纹的装配质量。

螺纹尺寸检验主要包括外径、螺距、螺纹长度等方面的检测。

根据国家标准或行业标准的要求，通常采用螺纹量规、投影仪、三坐标测量仪等设备进行检验，以确保螺纹尺寸符合标准要求。

二、螺纹形状检验。

螺纹形状的正确性对于螺纹的配合和传递力有着重要的影响。

螺纹形状检验主要包括螺纹轮廓、螺纹角度、螺纹牙型等方面的检测。

通过光学投影仪、螺纹投影仪等设备进行检验，以保证螺纹形状符合标准要求。

三、螺纹表面质量检验。

螺纹表面质量的好坏直接关系到螺纹的密封性和耐磨性。

螺纹表面质量检验主要包括表面粗糙度、表面清洁度、表面缺陷等方面的检测。

通常采用显微镜、表面粗糙度仪、表面清洁度检测仪等设备进行检验，以确保螺纹表面质量符合标准要求。

四、螺纹材料检验。

螺纹材料的质量对于螺纹的强度和耐磨性有着重要的影响。

螺纹材料检验主要包括化学成分、金相组织、力学性能等方面的检测。

通常采用化学分析仪、金相显微镜、拉伸试验机等设备进行检验，以确保螺纹材料符合标准要求。

螺纹检验标准的制定和执行，可以有效地规范螺纹生产过程，提高产品质量，降低生产成本，保障产品安全。

同时，也为螺纹生产企业提供了技术支持和保障，促进了螺纹行业的健康发展。

总之，螺纹检验标准的严格执行对于提高螺纹产品的质量和竞争力具有重要意义。

只有不断完善螺纹检验标准，加强对螺纹质量的监督和管理，才能更好地满足市场需求，推动螺纹行业的发展。

螺纹检测方法螺纹是一种常见的连接方式，广泛应用于机械制造、汽车制造、航空航天等领域。

螺纹连接的质量直接影响着整个产品的使用性能和安全性。

因此，对螺纹连接的质量进行有效的检测至关重要。

本文将介绍几种常见的螺纹检测方法，以供参考。

首先，常见的螺纹检测方法之一是外观检查。

外观检查是最基本的检测方法之一，通过肉眼观察螺纹表面是否存在明显的缺陷，如裂纹、破损、变形等。

外观检查可以快速排除一些明显的质量问题，但无法检测出一些微小的缺陷，因此需要结合其他检测方法进行综合判断。

其次，螺纹测微计是一种常用的螺纹检测方法。

螺纹测微计是利用测微表对螺纹的尺寸进行精确测量，以判断螺纹的几何形状是否符合要求。

通过螺纹测微计可以测量螺纹的螺距、螺纹直径、螺纹长度等参数，从而判断螺纹的质量是否合格。

螺纹测微计具有高精度、高灵敏度的特点，能够检测出螺纹的微小缺陷，是一种常用的螺纹检测手段。

另外，超声波检测技术也被广泛应用于螺纹的质量检测中。

超声波检测技术利用超声波在材料中传播的特性，通过对螺纹进行超声波扫描，可以检测出螺纹中的内部缺陷，如气泡、夹杂、裂纹等。

超声波检测技术具有快速、准确的优点，能够对螺纹的内部质量进行全面检测，是一种非常有效的螺纹检测方法。

最后，X射线检测技术也是一种常用的螺纹检测方法。

X射线检测技术利用X射线的穿透能力，可以对螺纹进行内部缺陷的检测。

通过对螺纹进行X射线透射，可以清晰地显示出螺纹内部的结构和缺陷情况，从而判断螺纹的质量是否符合要求。

X射线检测技术具有高分辨率、非破坏性的特点，能够对螺纹进行全面的内部检测，是一种非常可靠的螺纹检测手段。

综上所述，螺纹的质量检测是非常重要的，对于不同类型的螺纹，可以选择适合的检测方法进行检测。

外观检查、螺纹测微计、超声波检测技术和X射线检测技术都是常用的螺纹检测方法，各有其特点和适用范围。

在实际应用中，可以根据具体情况选择合适的检测方法，确保螺纹连接的质量符合要求。

螺纹检验方法螺纹是工程中最常见的连接方式之一，因其具有良好的密封性和紧固性而被广泛应用于各种机械设备中。

然而，在螺纹的加工过程中，由于机床的精度或操作人员的技术水平等方面的原因，容易产生螺纹的一些缺陷，如螺距不合格、螺纹深度不足等。

如果这些缺陷没有得到及时的检验和处理，就会给后续的使用带来一定的安全隐患，因此，螺纹检验是十分必要的。

螺纹检验分为外观检验和尺寸检验两部分，下面我们将分别介绍这两部分的检验方法。

一、外观检验外观检验是指对螺纹的外形、表面质量等进行检验，目的是判断螺纹是否存在明显的缺陷，如裂纹、翻边、毛刺等。

外观检验主要采用肉眼观察和手摸的方式进行，具体步骤如下：（1）用干净的棉布或纸巾擦拭螺纹表面，清除灰尘和杂物。

（2）用肉眼观察螺纹表面，判断表面是否存在裂纹、翻边、毛刺等缺陷。

（3）用手摸螺纹表面，检查表面是否平整光滑，有无凸起、凹陷等缺陷。

（4）用手轻轻拧动螺纹，检查螺纹的密封性和紧固性。

二、尺寸检验尺寸检验是指对螺纹尺寸、螺距、螺纹深度等进行检验，目的是判断螺纹是否符合规定的要求。

尺寸检验主要采用量具进行，下面我们将介绍常见的螺纹量具和其检验方法。

（1）外螺纹量规外螺纹量规主要用于检验外螺纹的螺距和牙型，通常包括螺距检测棒、牙型检测板等。

具体步骤如下：（a）用螺距检测棒测量螺距，应将测量棒慢慢插入螺纹孔中，直到可以转动为止，然后读取刻度值，如果刻度值与要求的螺距偏差不超过一定范围，表明螺纹螺距合格。

（b）用牙型检测板检验牙型。

将牙型检测板放在螺纹表面上，观察螺纹与板面的接触情况，如果能够与板面贴合，且每个牙峰和牙谷均匀分布，则表明螺纹牙型合格。

（b）用螺距检测棒测量螺距，与外螺纹类似。

总的来说，螺纹检验是工程中不可或缺的一个环节。

通过对螺纹的外观检验和尺寸检验，可以有效地发现和解决螺纹的缺陷问题，保证螺纹的使用质量和安全可靠性。

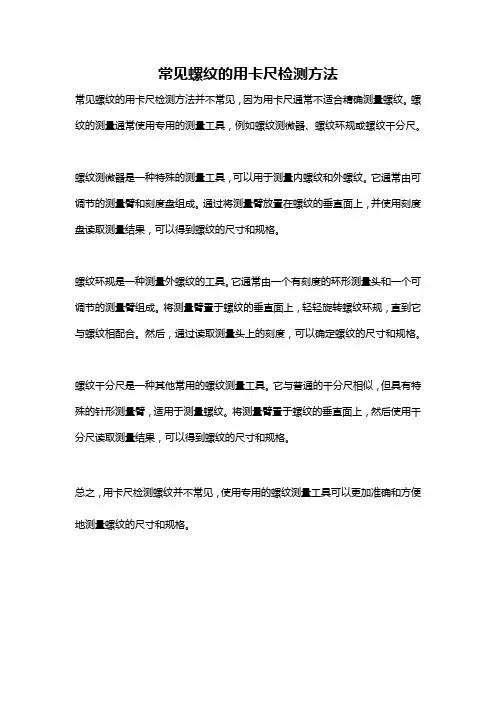

常见螺纹的用卡尺检测方法
常见螺纹的用卡尺检测方法并不常见，因为用卡尺通常不适合精确测量螺纹。

螺纹的测量通常使用专用的测量工具，例如螺纹测微器、螺纹环规或螺纹千分尺。

螺纹测微器是一种特殊的测量工具，可以用于测量内螺纹和外螺纹。

它通常由可调节的测量臂和刻度盘组成。

通过将测量臂放置在螺纹的垂直面上，并使用刻度盘读取测量结果，可以得到螺纹的尺寸和规格。

螺纹环规是一种测量外螺纹的工具。

它通常由一个有刻度的环形测量头和一个可调节的测量臂组成。

将测量臂置于螺纹的垂直面上，轻轻旋转螺纹环规，直到它与螺纹相配合。

然后，通过读取测量头上的刻度，可以确定螺纹的尺寸和规格。

螺纹千分尺是一种其他常用的螺纹测量工具。

它与普通的千分尺相似，但具有特殊的针形测量臂，适用于测量螺纹。

将测量臂置于螺纹的垂直面上，然后使用千分尺读取测量结果，可以得到螺纹的尺寸和规格。

总之，用卡尺检测螺纹并不常见，使用专用的螺纹测量工具可以更加准确和方便地测量螺纹的尺寸和规格。

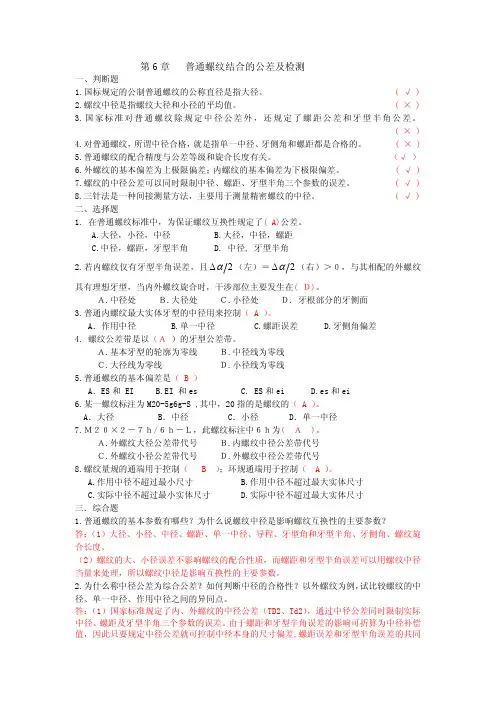

第9章螺纹公差及检测9.1 普通螺纹的基本牙型和主要几何参数9.1.1 普通螺纹的基本牙型螺纹牙型是指在通过螺纹轴线的剖面上的螺纹轮廓形状，它由牙顶、牙底以及两牙侧构成。

将原始三角形（等边三角形）按规定的削平高度，截去顶部和底部所形成的螺纹牙型，称为基本牙型，如图9–1中粗实线所示。

该牙型具有螺纹的基本尺寸。

9.1.2 普通螺纹的主要几何参数由图9–1可见，普通螺纹的主要几何参数主要有：1. 大径D、d（major diameter）大径是与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径。

大径是内、外螺纹的公称直径（代表螺纹尺寸的直径）。

相互结合的普通螺纹，内、外螺纹大径的基本尺寸是相等的。

2. 小径D1、d1（minor diameter）小径是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径。

相互结合的普通螺纹，内、外螺纹小径的基本尺寸也是相等的。

外螺纹的大径d和内螺纹的小径D1统称为顶径，外螺纹的小径d1和内螺纹的大径D统称为底径，如图9–2所示。

图9–2 普通螺纹的顶径和底径3. 中径D2、d2（pitch diameter）中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。

此假想圆柱称为中径圆柱，中径圆柱的母线称为中径线（见图9–2）。

相互结合的普通螺纹，内、外螺纹中径的基本尺寸也是相等的。

注意：普通螺纹的中径不是大径和小径的平均值。

4. 螺距P（pitch）和导程Ph（lead）螺距是相邻两牙在中径线上对应两点间的轴向距离。

普通螺纹的螺距分为粗牙和细牙两种。

相同的公称直径，细牙螺纹的螺距要比粗牙螺纹的螺距小。

相互结合的普通螺纹，内、外螺纹螺距的基本尺寸也是相等的。

导程是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。

对于单线螺纹，导程与螺距相同；对于多线螺纹，导程等于螺距与螺纹线数的乘积。

5. 单一中径D2s、d2s（single pitch diameter）单一中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽宽度等于螺距基本尺寸一半的地方。

螺纹测量的方法1．用螺纹环(塞)规及卡板测量对于一般标准螺纹，都采用螺纹环规或塞规来测量如图(a)示。

在测量外螺纹时，如果螺纹“过端”环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。

测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。

图(a)图(b)图(c)在使用螺纹环规或塞规时，应注意不能用力过大或用扳手硬旋，在测量一些特殊螺纹时，须自制螺纹环(塞)规，但应保证其精度。

对于直径较大的螺纹工件，可采用螺纹牙形卡板来进行测量、检查，如图(b)示。

2．用螺纹千分尺测量外螺纹中径图1为螺纹千分尺的外形图。

它的构造与外径千分尺基本相同，只是在测量砧和测量头上装有特殊的测量头1和2，用它来直接测量外螺纹的中径。

螺纹千分尺的分度值为0.01毫米。

测量前，用尺寸样板3来调整零位。

每对测量头只能测量一定螺距范围内的螺纹，使用时根据被测螺纹的螺距大小，按螺纹千分尺附表来选择，测量时由螺纹千分尺直接读出螺纹中径的实际尺寸。

图 13．用齿厚游标卡尺测量齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，如图(d)示，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。

测量时，将齿高卡尺读数调整至齿顶高(梯形螺纹等于0.25﹡螺距t ，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β，并作少量摆动。

这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚S n 。

蜗杆(或梯形螺纹)节径法向齿厚，可预先用下面的公式计算出来：S n =21t*cos β基中：S n ：蜗杆(或梯形螺纹)节径法向齿厚、t ：蜗杆周节、β：螺纹升角例1如何用齿厚游标卡尺对模数m n ＝6、头数K ＝2、外径d a ＝80mm 的蜗杆进行测量？ 解 在测量时应先算出：蜗杆周节 t ＝m n *π＝6*3.142＝18.852mm 蜗杆导程 L ＝t*k ＝18.825*2 = 37.704mm 蜗杆节径 d = d a －2* m s ＝80－2*6＝68.00mm螺旋角 β＝π*arctand L =π*68704.37arctan ＝1765.0arctan ＝10°1ˊ 蜗杆节径处法向齿厚 S n =21t*cos β＝21*18.825*cos10°1ˊ＝9.28mm齿厚游标卡尺应在与蜗杆轴线成10°1ˊ的交角位置上进行测量，如果测得的蜗杆节径处法向齿厚实际尺寸为9.28 mm 时(因齿厚公差的存在，有些偏差)，则说明蜗杆齿形正确。

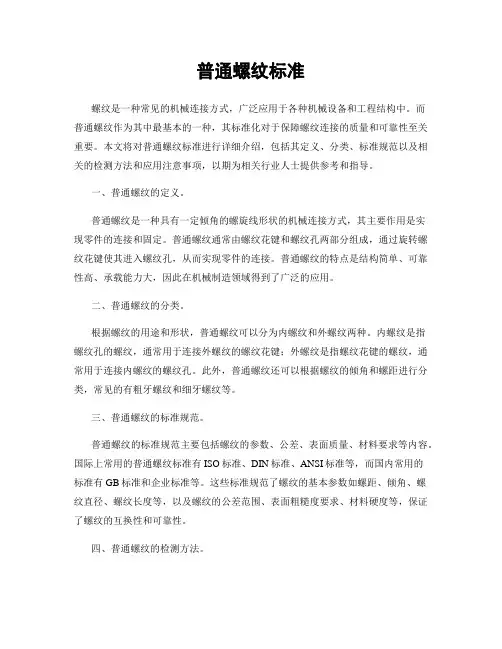

普通螺纹标准螺纹是一种常见的机械连接方式，广泛应用于各种机械设备和工程结构中。

而普通螺纹作为其中最基本的一种，其标准化对于保障螺纹连接的质量和可靠性至关重要。

本文将对普通螺纹标准进行详细介绍，包括其定义、分类、标准规范以及相关的检测方法和应用注意事项，以期为相关行业人士提供参考和指导。

一、普通螺纹的定义。

普通螺纹是一种具有一定倾角的螺旋线形状的机械连接方式，其主要作用是实现零件的连接和固定。

普通螺纹通常由螺纹花键和螺纹孔两部分组成，通过旋转螺纹花键使其进入螺纹孔，从而实现零件的连接。

普通螺纹的特点是结构简单、可靠性高、承载能力大，因此在机械制造领域得到了广泛的应用。

二、普通螺纹的分类。

根据螺纹的用途和形状，普通螺纹可以分为内螺纹和外螺纹两种。

内螺纹是指螺纹孔的螺纹，通常用于连接外螺纹的螺纹花键；外螺纹是指螺纹花键的螺纹，通常用于连接内螺纹的螺纹孔。

此外，普通螺纹还可以根据螺纹的倾角和螺距进行分类，常见的有粗牙螺纹和细牙螺纹等。

三、普通螺纹的标准规范。

普通螺纹的标准规范主要包括螺纹的参数、公差、表面质量、材料要求等内容。

国际上常用的普通螺纹标准有ISO标准、DIN标准、ANSI标准等，而国内常用的标准有GB标准和企业标准等。

这些标准规范了螺纹的基本参数如螺距、倾角、螺纹直径、螺纹长度等，以及螺纹的公差范围、表面粗糙度要求、材料硬度等，保证了螺纹的互换性和可靠性。

四、普通螺纹的检测方法。

为了保证普通螺纹的质量，需要对其进行严格的检测。

常用的螺纹检测方法包括外径测量、螺距测量、螺纹角测量、螺纹长度测量、公差测量等。

这些检测方法可以使用各种测量工具和仪器进行，如千分尺、螺纹规、三坐标测量机等，以确保螺纹的尺寸和形位精度符合标准要求。

五、普通螺纹的应用注意事项。

在使用普通螺纹时，需要注意以下几点，首先，要选择符合标准的螺纹连接件，确保其尺寸和质量符合要求；其次，要正确安装和拆卸螺纹连接件，避免损坏螺纹表面；最后，要根据实际工况选择合适的润滑剂和紧固力，以保证螺纹连接的可靠性和密封性。

螺纹检测方法及标准螺纹检测方法及标准螺纹是机械连接中常用的连接方式，其质量对于机械连接的可靠性和稳定性具有重要的影响。

因此，螺纹的检测显得十分重要。

目前常用的螺纹检测方法包括视觉检测、测量仪检测、探伤检测、X射线检测、红外检测等。

视觉检测：视觉检测是一种简单、快速、经济的螺纹检测方法，它基于人的肉眼观察螺纹的外观特征，通过目视比较的方法检测螺纹的缺陷。

视觉检测对于一些表面缺陷、划痕等问题能够快速发现，并且操作简单，但是对于一些隐蔽的内部缺陷检测效果不佳。

测量仪检测：测量仪检测是一种利用测量仪器对螺纹进行测量的方法，常用的测量仪器包括螺旋测微计、光学显微镜、三坐标测量机等，它们能够准确地测量螺纹的尺寸、基准直径、螺距、螺纹角等参数，可以检测到螺纹的各种缺陷，如口径不合格、螺距不均匀等，但是需要专业人员进行操作，检测成本较高。

探伤检测：探伤检测是一种非接触式的检测方法，利用超声波、磁粉、涡流等探伤技术，对螺纹进行检测。

该方法可以检测到螺纹内部的各种缺陷，如螺纹内部裂纹、掉渣、垢染等，检测结果准确性高，但是检测成本也较高。

X射线检测：X射线检测是一种利用X射线对螺纹进行检测的方法，该方法可以检测到螺纹内部各种缺陷，如气孔、夹杂、裂纹等，具有高灵敏度和高检测速度，但是需要专业人员进行操作，并且设备价格较高。

红外检测：红外检测是一种通过检测热辐射的方法，对螺纹进行检测。

该方法可以检测到螺纹表面和内部的各种缺陷，如裂纹、缺损、错位等，具有高检测准确性和高速度，但是需要专业人员进行操作，并且设备价格较高。

螺纹检测的标准有很多，主要包括国家标准、行业标准和企业标准等。

例如，我国螺纹检测的国家标准为GB/T 1167-2020，该标准规定了螺纹的尺寸、基准直径、螺距、螺纹角等参数的检测方法和要求，以及螺纹各种缺陷的检测方法和标准。

此外，不同行业和企业也会有自己的螺纹检测标准，以适应不同的需求。

螺纹测量的方法1．用螺纹环(塞)规及卡板测量对于一般标准螺纹，都采用螺纹环规或塞规来测量如图(a)示。

在测量外螺纹时，如果螺纹“过端”环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。

测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。

图(a)图(b)图(c)在使用螺纹环规或塞规时，应注意不能用力过大或用扳手硬旋，在测量一些特殊螺纹时，须自制螺纹环(塞)规，但应保证其精度。

对于直径较大的螺纹工件，可采用螺纹牙形卡板来进行测量、检查，如图(b)示。

2．用螺纹千分尺测量外螺纹中径图1为螺纹千分尺的外形图。

它的构造与外径千分尺基本相同，只是在测量砧和测量头上装有特殊的测量头1和2，用它来直接测量外螺纹的中径。

螺纹千分尺的分度值为0.01毫米。

测量前，用尺寸样板3来调整零位。

每对测量头只能测量一定螺距范围内的螺纹，使用时根据被测螺纹的螺距大小，按螺纹千分尺附表来选择，测量时由螺纹千分尺直接读出螺纹中径的实际尺寸。

图13．用齿厚游标卡尺测量齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，如图(d)示，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。

测量时，将齿高卡尺读数调整至齿顶高(梯形螺纹等于0.25﹡螺距t ，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β，并作少量摆动。

这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚S n 。

蜗杆(或梯形螺纹)节径法向齿厚，可预先用下面的公式计算出来：S n =21t*cos β基中：S n ：蜗杆(或梯形螺纹)节径法向齿厚、t ：蜗杆周节、β：螺纹升角例1如何用齿厚游标卡尺对模数m n ＝6、头数K ＝2、外径d a ＝80mm 的蜗杆进行测量？ 解在测量时应先算出：蜗杆周节t ＝m n *π＝6*3.142＝18.852mm蜗杆导程L ＝t*k ＝18.825*2=37.704mm 蜗杆节径d=d a －2*m s ＝80－2*6＝68.00mm螺旋角β＝π*arctand L =π*68704.37arctan ＝1765.0arctan ＝10°1ˊ 蜗杆节径处法向齿厚 S n =21t*cos β＝21*18.825*cos10°1ˊ＝9.28mm齿厚游标卡尺应在与蜗杆轴线成10°1ˊ的交角位置上进行测量，如果测得的蜗杆节径处法向齿厚实际尺寸为9.28mm 时(因齿厚公差的存在，有些偏差)，则说明蜗杆齿形正确。
