开关柜二次原理图详解

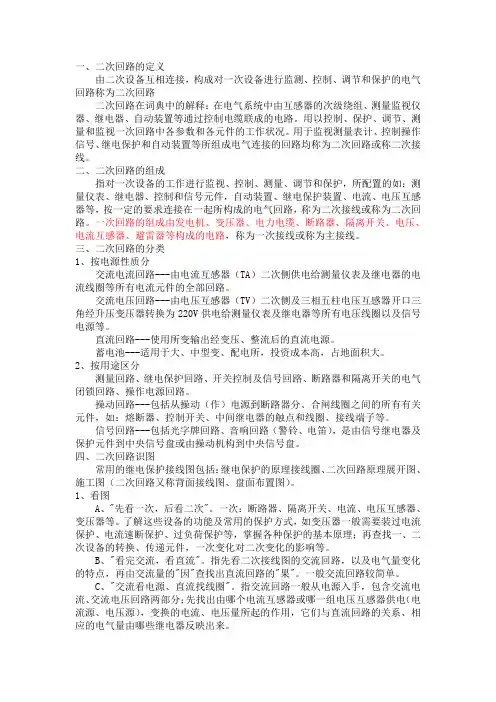

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

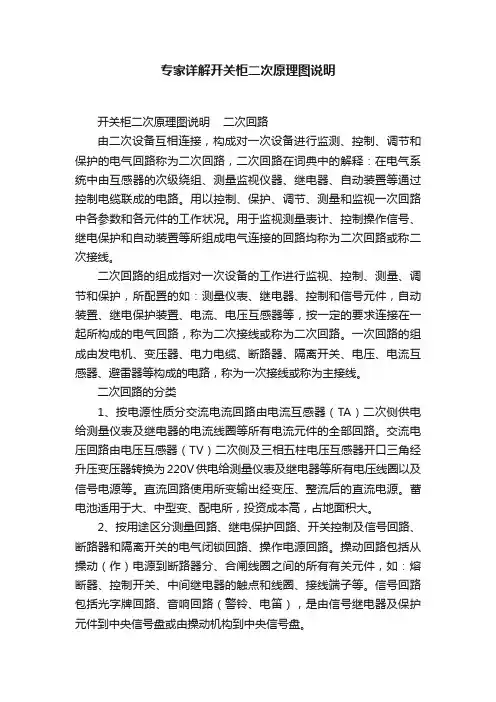

专家详解开关柜二次原理图说明开关柜二次原理图说明二次回路由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路，二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

二次回路的分类1、按电源性质分交流电流回路由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路使用所变输出经变压、整流后的直流电源。

蓄电池适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、'先看一次，后看二次'。

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路--- 使用所变输出经变压、整流后的直流电源。

蓄电池--- 适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路--- 包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路--- 包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

．直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、先看一次，后看二次。

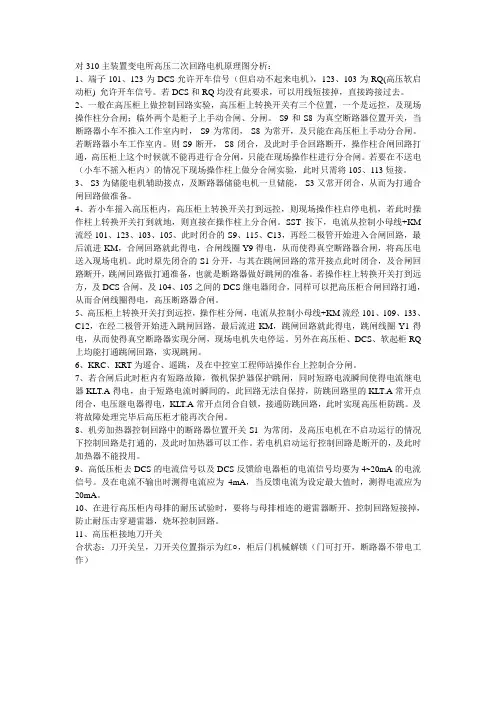

对310主装置变电所高压二次回路电机原理图分析：1、端子101、123为DCS允许开车信号（但启动不起来电机），123、103为RQ(高压软启动柜) 允许开车信号。

若DCS和RQ均没有此要求，可以用线短接掉，直接跨接过去。

2、一般在高压柜上做控制回路实验，高压柜上转换开关有三个位置，一个是远控，及现场操作柱分合闸；临外两个是柜子上手动合闸、分闸。

-S9和-S8为真空断路器位置开关，当断路器小车不推入工作室内时，-S9为常闭，-S8为常开，及只能在高压柜上手动分合闸。

若断路器小车工作室内。

则-S9断开，-S8闭合，及此时手合回路断开，操作柱合闸回路打通，高压柜上这个时候就不能再进行合分闸，只能在现场操作柱进行分合闸。

若要在不送电（小车不摇入柜内）的情况下现场操作柱上做分合闸实验，此时只需将105、113短接。

3、-S3为储能电机辅助接点，及断路器储能电机一旦储能，-S3又常开闭合，从而为打通合闸回路做准备。

4、若小车摇入高压柜内，高压柜上转换开关打到远控，则现场操作柱启停电机，若此时操作柱上转换开关打到就地，则直接在操作柱上分合闸。

SST按下，电流从控制小母线+KM 流经101、123、103、105、此时闭合的-S9、115、C13，再经二极管开始进入合闸回路，最后流进-KM，合闸回路就此得电，合闸线圈Y9得电，从而使得真空断路器合闸，将高压电送入现场电机。

此时原先闭合的-S1分开，与其在跳闸回路的常开接点此时闭合，及合闸回路断开，跳闸回路做打通准备，也就是断路器做好跳闸的准备。

若操作柱上转换开关打到远方，及DCS合闸，及104、105之间的DCS继电器闭合，同样可以把高压柜合闸回路打通，从而合闸线圈得电，高压断路器合闸。

5、高压柜上转换开关打到远控，操作柱分闸，电流从控制小母线+KM流经101、109、133、C12，在经二极管开始进入跳闸回路，最后流进-KM，跳闸回路就此得电，跳闸线圈Y1得电，从而使得真空断路器实现分闸，现场电机失电停运。

一、二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

二、二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。

一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。

三、二次回路的分类1、按电源性质分交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。

直流回路---使用所变输出经变压、整流后的直流电源。

蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。

2、按用途区分测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路、操作电源回路。

操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。

信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。

四、二次回路识图常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（二次回路又称背面接线图、盘面布置图）。

1、看图A、"先看一次，后看二次"。

配电柜二次原理图该怎么看？图文并茂带你详细识图配电柜接线图1、二次回路接线图分类（1）按照其用途可分原理接线图，安装接线图。

（2）原理接线图又分为归总式原理接线图和展开原理图。

（3）微机型采用逻辑框图表明其工作原理和各组成部分之间的关系，采用交流回路展开图表明电流电压输入回路。

配电柜接线图2、归总式原理图在原理图上，各种电器以整体形式出现，其互相联系的电流回路、电压回路和直流回路都综合在同一张图，显示出各部分的动作原理和连接关系。

3、归总式原理图的特点（1）二次接线与一次系统接线的相关部分画在一张图上，电气元件的线圈与触点以整体形式表示，表明各二次设备构成、数量、电气连接关系，直观、形象（2）电气元件采用统一的文字符号，按动作顺序画出（3）缺点是不能表明电气元件的内部接线、二次回路的端子号、导线的实际连接方式4、展开原理图特点按供电二次回路的独立电源划分,将交流电流回路、交流电压回路、操作回路、信号回路分开表示。

（1）按不同电源回路划分成多个独立回路。

交流回路按照正相序排列、控制回路按动作顺序自上而下，从左到右排列。

（2）在图形上方有统一的文字标号。

（3）各导线、端子有统一的回路编号和标号。

（4）电气元件接线清晰、易于阅读和分析，是二次回路工作的依靠。

配电柜接线图5、安装接线图安裝接线图包括屏面布置图、屏背面接线图、端子排图安装接线图对设备的标志内容有,安装单位编号和设备顺序编号，设备文字符号，设备型号。

6、微机保护及自动装置图微机型装置二次系统中是整体，通过装置的外部端子与二次回路连接。

经常与原理展开图共同使用在微机保护中,形成完整的二次回路原理图。

7、二次回路编号原则（1）定义：指二次设备之间直接连接的导线的编号。

（2）特点：用编号表示回路的作用,回路的性质，根据编号进行正确的连线。

（3）回路编号的原则：采用数字和文字结合的方式，按照“等电位原则”进行编号。

所谓等电位原则,就是在电气回路中,连接于一个点上的所有连线均给以相同的回路编号。
