高压开关柜有哪些二次回路-怎样读二次回路接线图高压开关柜有哪些二次回路?怎样读二次回路接线图一、高压开关柜有哪些二次回路高压开关柜一般是用于对高压电动机起监视、控制、测量以及继电保护作用的电气柜。
从我厂高压电动机继电保护、测量及表计配置情况来看，开关柜包含有测量及表计的交流电流回路、电流速断及过负荷保护的交流电流回路、接地故障检测回路、连锁跳高压电机回路、测量及表计的交流电压回路、低电压保护回路、控制小母线合闸回路(连锁、开关柜按钮、控制)、控制小母线跳闸回路(控制、开关柜按钮、事故按钮、低电压、连锁、保护)、绿灯回路、红灯回路、速断回路、连锁继电器回路、事故音响回路、合闸线圈回路等。
二、怎样读二次回路接线图二次回路接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。
凡表示动作原理的二次接线图统称为原理图。
由于元件的表示方法不同，原理图包括:(1)归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。
(2)展开式原理图，就是将各元件分解为若干部分，例如:上述电流继电器便分成线圈和触点两部分。
它们在图中并不位于一起，而是分散在有关回路中。
根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。
安装图包括屏面布置图和屏后接线图。
屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。
而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。
二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。
如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。
习惯上常把归总式原理图简称为原理图。
归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。
10kv高压柜二次原理详解10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室(沿用以前的叫法，其实已经没有继电器了)的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图;开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
KYN28A(GZS1)中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室(什么也没有)，母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行(需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座)。
二次图内符号含义学习二次图前应该首先知道二次图内各符号所代表的含义或装置。
下面表格中列举了本图中一些常见符号：进线柜一次接线示意图进线开关柜交流电流回路1、计量回路计量回路的作用主要是将小电流传至智能电度表中，用于电能的计算。
检修或更换电度表时切记勿将电流互感器二次侧开路。
2、测量回路测量回路主要是将小电流传至综保装置，用于电流的检测。
后台显示的电流即取于此处。
3、线路保护回路此图中故障录波的作用就是实时监控电流变化，在发生故障时为判断故障提供判断依据，提高故障处理速度。
4、母线保护回路同样是监控电流变化，达到故障设定值作用于跳闸或告警。
5、零序保护回路线路柜后面都可看到在电缆上装有零序电流互感器，作用就是监控零序电流，将信号传至小电流选线装置柜用于告警及故障查找，再传至综保装置用于告警或跳闸。
进线开关柜交流电压回路1、电度计量图中DFY也相当于一个接线端子，不过次接线端子上带有短接片，即可将电流互感器短路，也可将电压互感器开路。
进线开关柜开入开出原理图1、综保装置外部开入开出接线图此图中QA为柜内控母小空开，QF、S8、S9、S均为断路器内部触点，S8为试验位置触点，S9为工作位置触点，在试验位置时S8闭合，离开实验位置时S8断开，到达工作位置时S9闭合，离开后S9断开。
S为断路器储能触点，储能成功闭合，未储能断开。
QK为开关柜上远方/就地转换开关，JD为接地刀触点，接地刀合上就闭合，接地刀拉开为断开。
6LP为开关柜上置检修状态压板。
2、综保装置内部开入开出接线图图中KKJ为合后位置继电器，可以用于区分是正常分闸还是故障分闸。
TWJ为跳位继电器，用于综保上跳位指示。
HWJ为合位继电器，用于综保上合位指示。
进线开关柜控制原理图上图为开关柜的控制原理图，看懂此图也就知道了我们的开关柜是怎么控制的，都经过哪些设备控制分合的。
QA为控制小母线空开，In为综保装置，KK为合分闸转换开关，HC为合闸线圈，TQ为分闸线圈，Y1为合闸闭锁电磁铁，LP都为压板，DL为断路器内辅助触点。

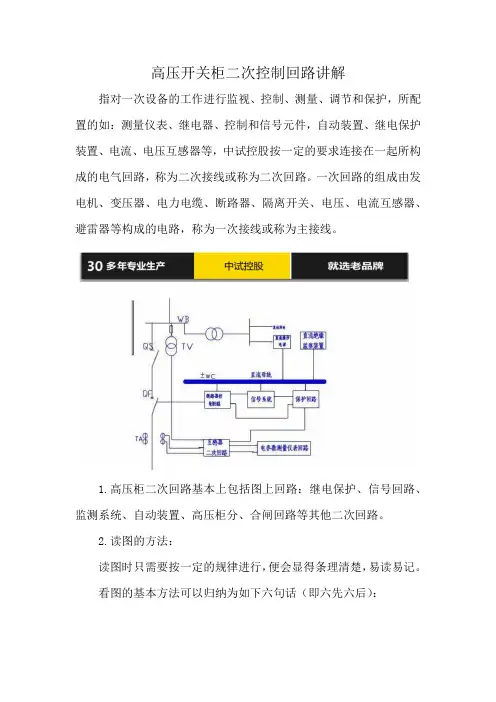

高压开关柜二次控制回路讲解指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，中试控股按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。
1.高压柜二次回路基本上包括图上回路：继电保护、信号回路、监测系统、自动装置、高压柜分、合闸回路等其他二次回路。
2.读图的方法：读图时只需要按一定的规律进行，便会显得条理清楚，易读易记。
看图的基本方法可以归纳为如下六句话（即六先六后）：先一次，后二次；先交流，后直流；先电源，后接线；先线圈，后触点；先上后下；先左后右。
所谓的“先一次，后二次”，中试控股就是当图中有一次接线和二次接线同时存在时，应先看一次部分，弄清是什么设备和工作性质，再看对一次设备监控作用的二次部分，具体起什么监控作用。
所谓“先交流，后直流”，就是当图中有交流和直流两种回路同时存在时，应先看交流回路，再看直流回路。
因交流回路一般由电流互感器和电压互感器的二次绕组引出，直接反映一次接线的运行状况；而直流回路则是对交流回路各参数的变化所产生的反映（监控和保护作用）。
所谓“先电源，后接线”，就是不论在交流回路还直流回路中，二次设备的动作都是由电源驱动的，所以在看图时，应先找到电源（交流回路的电流互感器和电压互感器的二次绕组），再由此顺回路接线往后看；交流沿闭合回路依次分析设备的动作；直流从正电源沿接线找到负电源，并分析各设备的动作。
所谓“先线圈，后触点”，就是先找到继电器或装置的线圈，再找到其相应的触点。
因为只有线圈通电（并达到其起动值），其相应触点才会动作；由触点的通断引起回路的变化，进一步分析整个回路的动作过程。
所谓“先下后下”和“先左后右”，可理解为：一次接线的母线在上而负荷在下；在二次接线展开图中，交流回路的互感器二次侧（即电源）在上，其负载线圈在下；直流回路电源在上，负电源在下，驱动触点在上，中试控股被起动的线圈在下；端子排图、屏背面接线图一般也是由上到下；单元设备编号，则一般是由左至右的顺序排列的。
高压开关柜的二次回路前言变配电系统中的电气二次回路，作为一个技术分类来说，理论性和实践性都很强、内容很丰富，对于从事成套产品专业生产的行业来说，同样是一个重要的组成部分，二次回路的设计是否正确合理、安装是否可靠，对今后成套产品的安全运行有着十分密切的关系。
为了使从事高压开关柜电气工程设计的年轻学员，对二次回路理论上有所启发、在二次回路设计过程中有所帮助，为此编写了《高压开关柜的二次回路》。
本人从事本专业工作已五十余年，在长期地实践过程中遇到过各种困难和挫折、也有过不少失败的教训，总结这些挫折和教训也就是经验积累的过程，愿将此留给年轻学员，在学习过程中提供一些帮助。
高压开关柜的二次回路涉及面非常广泛、本人水平有限，因此只能针对从事高压开关柜电气工程设计工作的学员提供一些力所能及的帮助，错误和不妥之处在所难免，欢迎学员在学习过程中勇于提问，并恳请广大同行多提宝贵意见。
第一部分高压开关柜的一次系统和一次元件一、什么是高压开关柜的一次系统电力系统中凡是直接参与生产、输送、分配电能的设备及对这些设备进行控制、安全防护的设备均称为一次设备，如发电机、输电线路、变压器、母线、隔离开关、断路器、电流互感器、电压互感器、避雷器等。
将这些设备通过一定的方式连接起来、组成一个完整的系统，此系统称为一次系统。
一次系统可以由单独设备(如发电厂的发电机、变压器)分散安置，并通过母线、连接导体将其组合起来，也可以由成套装置来组成(如高低压开关柜)。
二、高压开关柜一次系统的组成部分电力系统的一次系统内容很广泛，高压开关柜仅是电力系统中的一个组成部分。
高压开关柜按其结构不同可以分很多种型式，如GG-1A型、KY1型、KY28型、XGN型等；但每一种型式的高压开关柜都包含以下几种不同功能——1、进线柜：通过控制设备或计量装置直接把系统电能送到主母线。
2、电压互感器柜：反映一次系统电压参数，有时把防止系统过电压的设备(避雷器)也装入该柜。
【微分享】高压开关柜与二次回路详解(图片用搜狗搜索吧）机电人脉5月27日开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
开关柜结构：开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
（一）柜体：开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。
开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。
A-母线室：母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。
全部母线用绝缘套管塑封。
在母线穿越开关柜隔板时，用母线套管固定。
如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。
B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。
手车能在工作位置、试验位置之间移动。
静触头的隔板（活门）安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。
D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。
柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：1.继电器；2.电度表；3.电流表；4.电压表；5.功率表；6.功率因数表；7.频率表；8.熔断器；9.空气开关；10.转换开关；11.信号灯；12.电阻；13.按钮；14.微机综合保护装置等等。
