液晶电视电源

液晶彩电用台达电源及保护电路原理与维修康佳液晶彩电常用的台达电源，采用DIA 001+ ICE3B1065 + UCC28051 组合方案。

该电源分为三部分：一是以驱动控制厚膜电路ICE3B1065 为核心组成的副电源，为主板微处理控制系统供电；二是以驱动控制电路UCC28051和大功率MOSFET 开关管Q1、Q9 为核心组成的。

康佳液晶彩电用台达电源及保护电路原理与维修康佳液晶彩电常用的台达电源，采用 DIA 001+ ICE3B1065 + UCC28051 组合方案。

该电源分为三部分：一是以驱动控制厚膜电路 ICE3B1065 为核心组成的副电源，为主板微处理控制系统供电；二是以驱动控制电路 UCC28051和大功率 MOSFET 开关管 Q1、 Q9 为核心组成的 PFC 功率因数校正电路；三是以驱动控制电路 DLA001 和大功率 MOSFET -GET开关管 Q3 、 Q4 组成的主开关电源，向负载电路提供+24V 和+12V 电源。

通电后副电源首先启动工作，为主电路板微处理器控制系统提供+5V 的工作电压，睡开机后，副电源为 PFC功率因数校正电路驱动控制电路 UCC28051 、主开关电源驱动巨制电路 DLA001的提供 VCC—ON 供电，主开关电源启动工作，向主电路板负载电路提映+24V 和+ 12V 两种电压。

待机时，采用切断 PFC 功率因数校正电路驱动控制电路UCC 28051 、主开关电源驱动控制电路 DLA00l 的 VCC—ON 供电，主电源停止工作。

康佳液晶彩电用台达电源板，设有以晶闸管为核心的过流、过压保护电路，当开关电源发生过流、过压故障时，晶闸管被触发导通，保护电路启动，与待机控制一样，切断PFC 功率因数校正电路驱动控制电路 UCC28051 、主开关电源驱动控制电路 DLA00l 的VCC—ON供电，主电源停止工作。

一、电源及保护电路工作原理。

二、电源与保护电路维修技巧。

液晶电视电源电路工作原理与检修序言：液晶电视的电源与传统 CRT 电视电源对比，不单多出了 PFC 电路、桥式开关电路，并且保护电路也更为复杂和完美。

固然好多专业电源厂家为液晶电视开发的电源板种类众多，但原理迥然不一样。

本期以康佳台达液晶电源为例，解说液晶电源工作原理与故障检修的思路与方法。

液晶电视电源主要由待机副电源、PFC( 功率因数校订)电源、主电源、过压过流过热保护、开待机控制等电路构成，其输出一般有 24v 、 12V 、 5V 等几组电压，由主板 CPu 控制其开／待机，待机时仅有 +5Vsb 副电源输出，构成框图见图 1。

全部液晶电视的电源板都是副电源部分先工作，输出 5v 电压给主板 CPu 供电，CPu 获取开机指令后输出控制信号 PS —ON ，让电源板上的 PFC 电路工作，产生正常的 PFC 电压 (400V 左右 )，接下出处 PFC 电路生成一个控制信号，使 PWM 脉冲振荡主电源开始工作，从变压器次级得到+12v 和 +24v 电压给后级负载电路供电。

此中，+12V 电压主要给主板的信号办理电路和伴音功放电路供电；+24v 电压主要给背光电路 (高压板 )供电。

这里我们先介绍一下液晶电源中的特别单元电路。

1．升压直流斩波电路PFC 电源采纳的就是该电路。

它主要利用电感线圈自感和储能特征，即电感线圈的自感电动势老是阻挡经过其电流的变化：当电流增大时，自感电动势与本来电流方向相反；当电流减小时，自感电动势的方向与本来电流方向相同。

这里的“阻挡”，不是“阻挡”，而是“延缓”是使回路中本来的电流变化得迟缓一些。

升压原理如图 2。

上边是 Q1 导通状态图，下边是 Q1 截止状态图。

当 Q1 导通时，电源 Ue 经过 L3 、Q1 构成回路，在 L3 上产生左正右负的自感电动势 UL ，D1 反向截止 (Q1 、D1 、c3 是一组回路 )；当 Q1 截止时， L3 上的自感电动势立刻逆转，阻挡电流突降， UL 变为左负右正，这时 Ue 和 UL 两组电源进行串连叠加，D1 正导游通对 c3 充电，获取 B+ 电源给负载供电。

液晶电视电源板维修方法液晶电视电源板维修方法：一、检查电源板1. 检查电源板本身是否损坏：首先，检查电源板本身是否受到水浸、火烧、拉线等损坏；其次，检查电源板的组件是否冒烟、烧穿或者烧坏。

2. 检查电源板的基本功能是否正常：首先检查电源板的基本功能，比如风扇是否正常工作，空调和加热器是否正常工作，电源板产生多少电压，电源脉冲是否正常；其次，检查电源板的保护功能，比如是否有超载保护、短路保护、过温保护等。

二、排除故障1. 如果检查的结果显示电源板有问题，就要根据问题的具体类型进行排除。

2. 比如，如果是组件烧坏，就可以根据组件的型号和参数进行更换，以确保电源板的正常工作；如果是电压不正常，就可以检查电源调整器是否可以正常工作，更换调整器或者调整调整器参数，让电源板重新正常工作；如果有保护功能不正常，就可以检查保护电路的芯片是否有问题，经过更换或者修改电路，使之恢复保护功能。

三、重新整合电源板1. 将检查后维修好的电源板和液晶电视机组装在一起。

2. 将电源板接上电源插座，并且确认电源电压是正常的。

3. 检查风扇的运行是否正常，并确保空调、加热器等设备的正常工作，特别要注意保护功能是否正常。

4. 将电源板和其他控制电路板完成组装，以正常的电流和电压维持液晶电视的工作。

四、维护与保养1. 一般来说，电源板在日常使用过程中很容易出现各种问题，所以需要对它进行定期维护与保养，以保障它的正常工作。

2. 首先，要检查电源板上的锗元件是否处于过热状态；其次，检查电路分布在电源板上的组件的焊点是否脱落，以防止接触不良的问题；最后，要保持整个液晶电视电路的清洁，以保护电源板不受划痕、接触不良等影响。

液晶电视电源工作原理解说（一）1、电源将输入的220V 交流电转化为直流提供给各部分板件。

24V 到Inverter，主5VM提供给SCALER、多媒体板，3.3V 提供给SCALER，+-12V 提供给IO 板,18V 提供给IO 板的D 类放大器。

副5VSTB 单独供给IO 板的小MCU，在整机STANDBY（软关机）状态，只有该电源5V 存在，其他电源全部关掉。

2、电源上电时，电源的待机和开机由上次的电源切断前的小MCU PIC16F72 STB（STANDBY）脚的高低电平决定，高电平为待机，低电平为开机。

待机时，5VSTB 由一组单独的电路电路供电，且该路电源只提供5VSTB 这一路电源，故该组电源功率较小，由DB1整流后由电源IC FSD200（U2）提供PWM 脉宽调制，由变压器T4 的5、7 绕组经D13 整流滤波后经提供5VSTB 的电压，此电源经分压反馈给光偶，并反馈回U2 的第4 脚使输出稳定在5V。

其余各路电压都由此路电压通过RE1 来控制，处于待机状态时，RE1 断开，电源部分除了5VSTB 外其他都不工作，功耗很低，当STB 发出开机指令时，STB 信号由高变低，Q2 截止，从而使Q1 导通，RE1 闭合，其他电路工作。

同理，当出现过流短路等故障时，SHORT-PROTECT 将使Q2 导通，Q1 截止，切断主电源。

3、常供5VSTB 这路电源，他外围电路简单，输出功率不大，经良好的设计，可轻而易举的达到电源板在待机时小于0.5W，达到绿色电源的标准。

但无法提供其他各路电源所需的功率，该机型中，主路大功率电源是采用PFC 功率因数矫正和PWM 脉宽调制工作的，主要提供+-12V、3.3V、5V 和18V，而剩下的24V 则由电源IC FS7M0880（U3）和T5 来完成，该电路中，IC（U1）上电之初由DB2 整流输出的380V 经R17 限流和D4 进一步整流后提供给IC 一定的启动电压，使IC 工作，IC 起振后由T6 的4 脚提供IC 正常工作所需的电压和电流，其他各路电压分别由T6 各脚输出。

液晶电视电源故障快速判断和检修方法一、电源简易检修方法介绍1、外观检查：拿出电源后，首先观察电源外观，判断电源板印制板是否完好，电子线路保证不断裂，其次检查是否有元件炸毁和缺失的现象，如果有，请重新更换部件再检修；2、基本检测：用万用表测量保险丝（Fuse）、压敏电阻（VR）、热敏电阻（TH）以及整流桥和MOS管是否完好；3、如果上述都完好：给电源板通电（注意安全），用电压表测量交流输入220V是否正常，整流桥输出（或大电解的电压）是否达到380V（上下浮动不大也是正常的）,在这样的基础上检查5VSTB是否有输出；A、若正常：将电源板各输出电压对应接负载，可以检测24V、12V、16.5(18)V电压是否正常（如没有负载工装，可用镊子直接将5V和ON/OFF脚短接（注意安全），然后测量24V、12V、16.5(18)V电压是否正常输出；B、若不正常：要重新检测5VSTB输出电路，对振荡器芯片电路检查：检查芯片VCC（一般为8.5V~14V），启动脚（一般为4.3V）电压是否正常，排除振荡器电路的问题后确认5V输出是否正常，若正常，重复A项检查。

4、如果5VSTB电压正常，其它没有输出，先检测ON/OFF脚是否为高电平：A、如果ON/OFF脚为高电平：要检测24V/12V/16.5(18)V变压器的初级和次级部分，对重要元件检查是否短路损坏，如初级的MOS管，该类MOS管的D极与G、S极的阻抗在500和1300左右；B、如果ON/OFF脚为低电平：重新检测ON/OFF脚的电路是否完好。

二、电源常见故障分析方法故障板通电检查前，先排除是否有保险丝开路，半导体器件短路问题，以免造成二次损坏，搞不清楚开始的损坏原因。

1、不通电现象是没有5V输出，遥控灯不亮，检查电源连接线和待机电路：保险丝、5V肖特基、整流桥、MOS管等；2、不开机现象是有5V输出，遥控灯亮，但是本遥控不开机，12V、24V无输出，这种情况看一下肖特基引脚处有无输出，在判断是否有初级损坏问题，芯片的供电有没有，驱动输出是否有，可以摘除过压、欠压保护等保护电路查找原因。

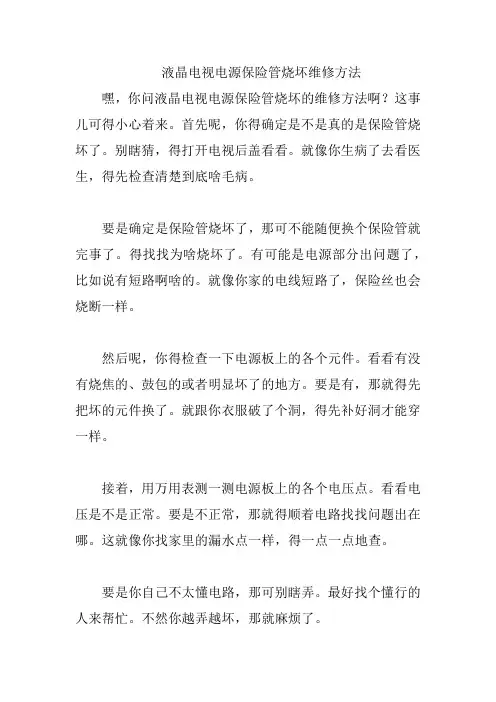

液晶电视电源保险管烧坏维修方法嘿，你问液晶电视电源保险管烧坏的维修方法啊？这事儿可得小心着来。

首先呢，你得确定是不是真的是保险管烧坏了。

别瞎猜，得打开电视后盖看看。

就像你生病了去看医生，得先检查清楚到底啥毛病。

要是确定是保险管烧坏了，那可不能随便换个保险管就完事了。

得找找为啥烧坏了。

有可能是电源部分出问题了，比如说有短路啊啥的。

就像你家的电线短路了，保险丝也会烧断一样。

然后呢，你得检查一下电源板上的各个元件。

看看有没有烧焦的、鼓包的或者明显坏了的地方。

要是有，那就得先把坏的元件换了。

就跟你衣服破了个洞，得先补好洞才能穿一样。

接着，用万用表测一测电源板上的各个电压点。

看看电压是不是正常。

要是不正常，那就得顺着电路找找问题出在哪。

这就像你找家里的漏水点一样，得一点一点地查。

要是你自己不太懂电路，那可别瞎弄。

最好找个懂行的人来帮忙。

不然你越弄越坏，那就麻烦了。

我给你讲个事儿吧。

我有个朋友，他家的液晶电视电源保险管烧坏了。

他自己不懂，还瞎弄。

结果把电视弄得更坏了。

后来他找了个维修师傅来。

师傅打开后盖，检查了一下，发现是电源板上有个电容鼓包了。

师傅把坏的电容换了，又换了个保险管，电视就好了。

我朋友可高兴了，还说以后再也不自己瞎弄了。

所以啊，液晶电视电源保险管烧坏了，别慌。

按照步骤来，先确定问题，再找原因，然后小心维修。

要是自己不会，就找专业的人来。

这样才能把电视修好，又不会弄出更多的问题。

加油吧！。

液晶电视电源板工作原理
液晶电视的电源板是电视机中的一个重要组成部分，主要起到提供稳定电源给电视机各个部件工作所需的电能的作用。

其工作原理可以简要描述如下：
1. 输入电源：
液晶电视的电源板一般通过电源线连接交流电源，将交流电转换为直流电供电给电视机。

常见的交流电源输入电压为110V
或220V。

2. 整流与滤波：
电源板首先将输入的交流电转换为直流电，这一过程一般通过整流和滤波电路完成。

整流电路将交流电转换为带有纹波的直流电，而滤波电路则通过滤波元件如电容、电感等，去除纹波，使输出电压更加稳定。

3. 电压调整与分配：
电源板会将滤波后的直流电压进行调整和分配，以满足电视机不同电路部分的功率需求。

这一过程一般通过稳压电路和分配电路完成。

稳压电路可以根据需要调整输出电压的大小，以满足电视机各个部分的不同需求。

4. 保护机制：
电源板通常还会设置一些保护机制，例如过流保护、过热保护等，以避免电路或电视机因异常情况损坏。

过流保护会监测电流的大小，当电流超过安全范围时，会切断电源供电，以防止电路过载。

过热保护则会监测板上元件的温度，当温度过高时，
会切断电源供电或调整电源输出，以保护电路和电视机的安全。

总体来说，液晶电视的电源板主要是将输入的交流电源转换为稳定的直流电，并通过稳压电路和分配电路将电能分配给电视机各个部件，同时具备保护机制以确保电路和电视机的正常工作和安全。

液晶电视电源板原理液晶电视电源板是液晶电视的重要组成部分，它起着电源供应和稳定电压的作用。

在液晶电视中，电源板的设计和性能直接影响着整个电视的使用效果和安全性。

下面我们就来详细了解一下液晶电视电源板的原理。

首先，液晶电视电源板的基本原理是将交流电转换成直流电，为液晶电视的正常运行提供稳定的电源。

在电源板中，主要包括整流桥、滤波电容、开关管、变压器、稳压管等元件。

整流桥用于将交流电转换成直流电，滤波电容用于平滑电流，开关管则通过开关动作来控制电流的流动，变压器用于调节电压，稳压管则用于稳定输出电压。

这些元件相互配合，共同完成电源转换和稳定输出的功能。

其次，液晶电视电源板的工作原理是通过开关电源的方式，将交流电转换成直流电。

在液晶电视电源板中，开关电源采用了高频脉冲宽度调制技术（PWM技术），通过控制开关管的导通时间来控制输出电压的大小。

当输入交流电经过整流桥和滤波电容后，进入开关管进行开关动作，产生高频脉冲信号，经过变压器和稳压管后输出稳定的直流电。

这种工作原理可以有效地提高电源转换效率，减小体积和重量，提高整个电源系统的可靠性。

最后，液晶电视电源板的保护原理是为了保护电视和用户的安全。

在电源板中，通常会设置过流保护、过压保护、欠压保护、过温保护等功能。

过流保护是通过检测输出电流大小，当超过设定数值时自动切断输出；过压保护是通过检测输出电压大小，当超过设定数值时自动切断输出；欠压保护是通过检测输出电压大小，当低于设定数值时自动切断输出；过温保护是通过检测电源板温度，当超过设定温度时自动切断输出。

这些保护功能可以有效地保护电视和用户的安全，避免因电源故障引起的意外情况。

总的来说，液晶电视电源板的原理包括电源转换原理、工作原理和保护原理。

了解这些原理有助于我们更好地理解液晶电视的工作原理，同时也有助于我们在使用液晶电视时更加安全和放心。

希望本文对大家有所帮助，谢谢阅读！。

液晶电视开关电源原理
液晶电视开关电源的工作原理是通过电子元件的开关控制，实现电源的开关以及电流的调节。

在液晶电视中，开关电源是实现电源管理的重要组成部分。

其主要功能是将输入的交流电转换为直流电，并通过电压和电流的控制向电视主板提供稳定的电源供应。

开关电源由输入滤波器、整流电路、开关变换电路、变压器和输出端等多个部分组成。

具体工作过程如下：
1. 输入滤波器：将输入交流电进行滤波和去除杂波，确保稳定的输入电压。

2. 整流电路：将滤波后的交流电转换为直流电，常用的整流电路有整流桥或者其他形式的整流电路。

3. 开关变换电路：采用开关元件（如MOS管）进行开关控制，将直流电转换为高频脉冲信号。

4. 变压器：接收高频脉冲信号，通过变压器的高效能转换，实现电压升降，得到所需的工作电压。

5. 输出端：将经过处理的电压输出给电视主板，为电视的各个功能模块提供稳定的电源供应。

开关电源的优点是高效率、小体积和轻负载下的低功耗。

但由
于其工作原理较为复杂，对设计和电路的要求较高，电磁干扰等问题也需引起注意。

为了确保电视的稳定运行，开关电源设计需要细致考虑各个元件的选型和电路的布局。

总结一句话即：液晶电视开关电源通过电子元件的开关控制，将输入的交流电转换为稳定的直流电供给电视主板使用。
