液晶电视开关电源各种电路相关知识介绍

电视机开关电源原理
电视机开关电源的原理是通过改变电路中的导通和断开状态来控制电流的流动，以实现电视机的启动和关闭。

在电视机开关电源的电路中，通常会使用开关元件，如晶体管或继电器。

当开关处于导通状态时，电流可以顺利地通过电路中的各个部件，从而使电视机正常工作。

而当开关处于断开状态时，电流被阻止在开关处流动，从而使电视机断开电源，停止工作。

在电视机电路中，还会配置一些保护电路，以确保电视机和使用者的安全。

例如，过流保护电路可以在电流超过一定数值时自动切断电源，避免电路元件过热或损坏，甚至引发火灾。

温度保护电路可以在温度过高时自动切断电源，避免电视机过热。

此外，电视机开关电源还通常包括一个电源管理模块，用于监测电源输入的电压和频率，并调整输出电源的稳定性和纹波程度。

它可以通过反馈回路来实现自动调节，以确保电视机在不同电源条件下都能正常工作。

总的来说，电视机开关电源的原理是通过开关元件的导通和断开状态以及相应的保护电路和电源管理模块，来控制电流的流动和电视机的启动和关闭。

这样可以为电视机提供稳定的电源，并保护电视机和使用者的安全。

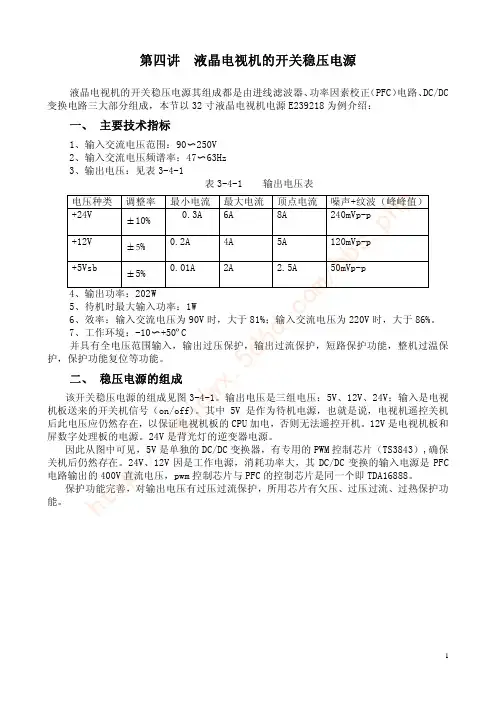

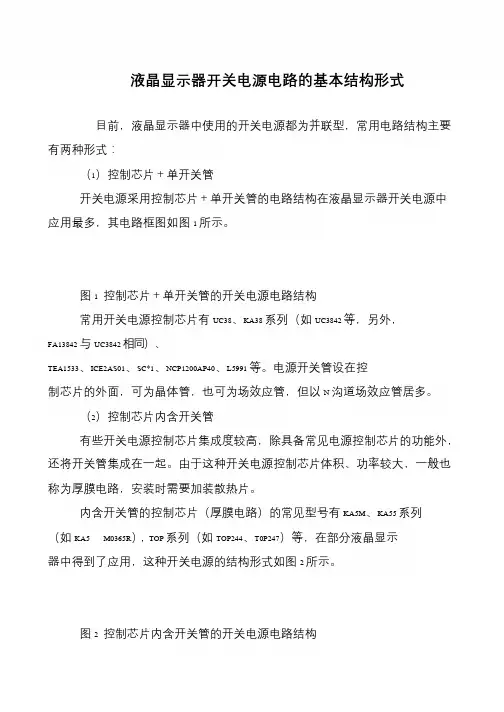

液晶显示器开关电源电路的基本结构形式
目前，液晶显示器中使用的开关电源都为并联型，常用电路结构主要
有两种形式：
（1）控制芯片＋单开关管
开关电源采用控制芯片＋单开关管的电路结构在液晶显示器开关电源中
应用最多，其电路框图如图1 所示。

图1 控制芯片＋单开关管的开关电源电路结构
常用开关电源控制芯片有UC38、KA38 系列（如UC3842 等，另外，
FA13842 与UC3842 相同）、
TEA1533、ICE2AS01、SC*1、NCP1200AP40、L5991 等。

电源开关管设在控制芯片的外面，可为晶体管，也可为场效应管，但以N 沟道场效应管居多。

（2）控制芯片内含开关管
有些开关电源控制芯片集成度较高，除具备常见电源控制芯片的功能外，还将开关管集成在一起。

由于这种开关电源控制芯片体积、功率较大，一般也
称为厚膜电路，安装时需要加装散热片。

内含开关管的控制芯片（厚膜电路）的常见型号有KA5M、KA55 系列（如KA5 M0365R），TOP 系列（如TOP244、T0P247）等，在部分液晶显示器中得到了应用，这种开关电源的结构形式如图2 所示。

图2 控制芯片内含开关管的开关电源电路结构。

液晶电视开关电源原理
液晶电视开关电源的工作原理是通过电子元件的开关控制，实现电源的开关以及电流的调节。

在液晶电视中，开关电源是实现电源管理的重要组成部分。

其主要功能是将输入的交流电转换为直流电，并通过电压和电流的控制向电视主板提供稳定的电源供应。

开关电源由输入滤波器、整流电路、开关变换电路、变压器和输出端等多个部分组成。

具体工作过程如下：
1. 输入滤波器：将输入交流电进行滤波和去除杂波，确保稳定的输入电压。

2. 整流电路：将滤波后的交流电转换为直流电，常用的整流电路有整流桥或者其他形式的整流电路。

3. 开关变换电路：采用开关元件（如MOS管）进行开关控制，将直流电转换为高频脉冲信号。

4. 变压器：接收高频脉冲信号，通过变压器的高效能转换，实现电压升降，得到所需的工作电压。

5. 输出端：将经过处理的电压输出给电视主板，为电视的各个功能模块提供稳定的电源供应。

开关电源的优点是高效率、小体积和轻负载下的低功耗。

但由
于其工作原理较为复杂，对设计和电路的要求较高，电磁干扰等问题也需引起注意。

为了确保电视的稳定运行，开关电源设计需要细致考虑各个元件的选型和电路的布局。

总结一句话即：液晶电视开关电源通过电子元件的开关控制，将输入的交流电转换为稳定的直流电供给电视主板使用。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。

29种彩电开关电源电路图和原理说明（图）2013-07-02 00:39:25作者：中华维修整理53506我要评论编者注：这29种开关电源电路是CRT彩电电源电路的典型代表，搞懂了这些电源原理，那么修彩电开关电源基本上是小试牛刀。

1.A3机芯电源A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。

R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。

V553及周边元件、VD515、V511、V512组成稳压控制电路。

R552为取样电阻，VD561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。

VD518、VD519、R523组成过压保护电路。

另外VD563也为过压保护。

C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。

再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。

显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。

电视机开关电源原理与维修电视机是现代家庭不可缺少的电器产品之一，而电视机的开关电源则是电视机正常运行的关键部件之一。

本文将介绍电视机开关电源的工作原理和常见维修方法。

一、开关电源的工作原理开关电源是一种将交流电转换为直流电的电器设备。

电视机的开关电源主要由滤波电容、整流桥、功率MOS管和控制电路等组成。

当电视机插入电源并按下电源开关时，交流电进入滤波电容，滤波电容通过滤波作用将交流电转换为较为平稳的直流电。

直流电经过整流桥后变成纯正的直流电，并供电给电视机的各个部件。

功率MOS管则是开关电源的核心部件，它通过控制通断周期来控制输出电流和电压的大小。

控制电路检测到输出电压的变化后，会向功率MOS管发送信号，控制其通断，从而保持输出电压的稳定。

二、开关电源的维修方法1. 电源无法启动或无输出如果电视机的开关电源无法启动，首先检查电源插座和电源线是否正常。

如果插座和电源线没有问题，需要打开电视机并检查内部电路板上的保险丝，看是否烧毁。

如果保险丝烧毁，可以将其更换为同样规格的新保险丝。

如果保险丝正常，可能是由于开关电源控制电路故障导致的。

需要使用万用表测量控制电路的元件，检查是否有烧毁或损坏的部件。

如果发现故障部件，可以尝试更换或修复。

2. 输出电流和电压异常如果电视机的开关电源输出电流和电压异常，可能是功率MOS管损坏导致的。

可以使用万用表测量功率MOS管的正常工作电压范围，检查其是否在正常范围内。

如果超出范围，需要更换新的功率MOS管。

另外，也可以检查整流桥和滤波电容是否损坏，是否有松动或短路的情况。

如果发现问题，可以尝试修复或更换相应的部件。

3. 开关电源发生噪音有时候开关电源会产生噪音，可能是由于滤波电容老化或损坏导致的。

可以使用电容表测量滤波电容的电容值，检查是否与标准值相符。

如果不相符，需要更换新的滤波电容。

此外，还可以检查其他电子元件是否松动或受潮，需要重新连接或清洁。

如果以上方法都不起作用，可能需要请专业维修人员检查和维修。

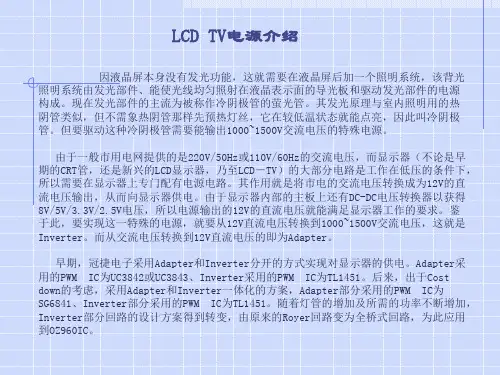

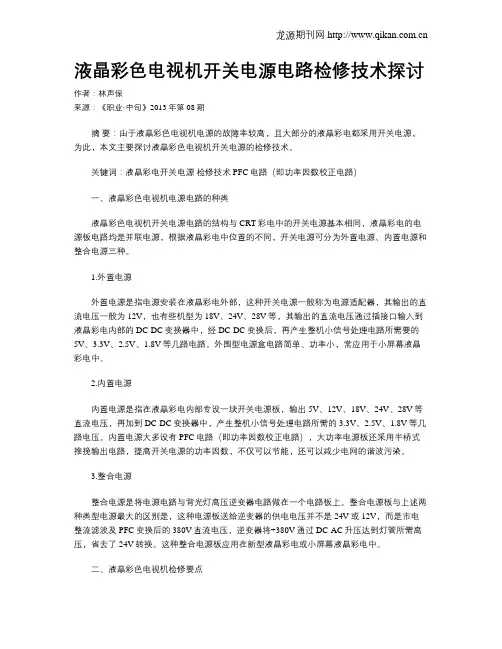

液晶彩色电视机开关电源电路检修技术探讨作者：林声保来源：《职业·中旬》2013年第08期摘要：由于液晶彩色电视机电源的故障率较高，且大部分的液晶彩电都采用开关电源，为此，本文主要探讨液晶彩色电视机开关电源的检修技术。

关键词：液晶彩电开关电源检修技术 PFC电路（即功率因数校正电路）一、液晶彩色电视机电源电路的种类液晶彩色电视机开关电源电路的结构与CRT彩电中的开关电源基本相同，液晶彩电的电源板电路均是并联电源，根据液晶彩电中位置的不同，开关电源可分为外置电源、内置电源和整合电源三种。

1.外置电源外置电源是指电源安装在液晶彩电外部，这种开关电源一般称为电源适配器，其输出的直流电压一般为12V，也有些机型为18V、24V、28V等，其输出的直流电压通过插接口输入到液晶彩电内部的DC-DC变换器中，经DC-DC变换后，再产生整机小信号处理电路所需要的5V、3.3V、2.5V、1.8V等几路电路。

外围型电源盒电路简单、功率小，常应用于小屏幕液晶彩电中。

2.内置电源内置电源是指在液晶彩电内部专设一块开关电源板，输出5V、12V、18V、24V、28V等直流电压，再加到DC-DC变换器中，产生整机小信号处理电路所需的3.3V、2.5V、1.8V等几路电压。

内置电源大多设有PFC电路（即功率因数校正电路），大功率电源板还采用半桥式推挽输出电路，提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染。

3.整合电源整合电源是将电源电路与背光灯高压逆变器电路做在一个电路板上。

整合电源板与上述两种类型电源最大的区别是，这种电源板送给逆变器的供电电压并不是24V或12V，而是市电整流滤波及PFC变换后的380V直流电压，逆变器将+380V通过DC-AC升压达到灯管所需高压，省去了24V转换。

这种整合电源板应用在新型液晶彩电或小屏幕液晶彩电中。

二、液晶彩色电视机检修要点1.液晶彩电电源板检修要点副电源正常工作，提供5V供电给CPU。
