彩色电视机开关电源常见故障的分析与检修

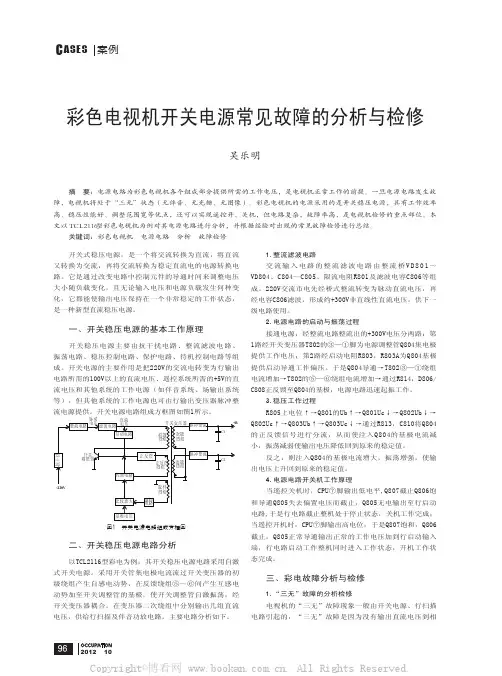

ＯＣＣＵＰＡＴＩＯＮ2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘 要：电源电路为彩色电视机各个组成部分提供所需的工作电压，是电视机正常工作的前提。
一旦电源电路发生故障，电视机将处于“三无”状态（无伴音、无光栅、无图像）。
彩色电视机的电源采用的是开关稳压电源，具有工作效率高、稳压性能好、调整范围宽等优点，还可以实现遥控开、关机，但电路复杂，故障率高，是电视机检修的重点部位。
本文以ＴＣＬ２１１６型彩色电视机为例对其电源电路进行分析，并根据经验对出现的常见故障检修进行总结。
关键词：彩色电视机 电源电路 分析 故障检修开关式稳压电源，是一个将交流转换为直流，将直流又转换为交流，再将交流转换为稳定直流电的电源转换电路。
它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化，且无论输入电压和电源负载发生何种变化，它都能使输出电压保持在一个非常稳定的工作状态，是一种新型直流稳压电源。
一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。
开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源（如伴音系统、场输出系统等），但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。
开关电源电路组成方框图如图1所示。
图1 开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例，其开关稳压电源电路采用自激式开关电源。
采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势，在反馈绕组⑤～⑥间产生互感电动势加至开关调整管的基极，使开关调整管自激振荡，经开关变压器耦合，在变压器二次绕组中分别输出几组直流电压，供给行扫描及伴音功放电路。
主要电路分析如下。
1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801～ VD804、C804～C805、限流电阻R801及滤波电容C806等组成。
汇佳彩电的开关电源电路的故障维修
电源电路原理与故障维修
1.2 开关电源电压输出异常的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】B1端输出电压低
故障分析：机内有叫声，说明开关电源振荡电路已启动工 作，此故障可能是开关电源中稳压控制电路元件不良而失控。
检修步骤： （1）用万用表测量VT432的c-e极间阻值为0，说明VT432击 穿。 （2）焊下已损坏的VT432，在C561两端接一只60W/220V灯 泡。 （3）通电，灯泡始终发光较强；按遥控关机键，串联的灯泡 能够熄灭，说明N501、VT511基本正常，故障部位在误差取样 放大电路。 （4）测量VT533的发射极电压为3V左右，低于正常值6.3V。 （5）怀疑VT533、VD561损坏，用万用表测量之，发现VD561 漏电。 （6）更换VD561，故障排除。
彩色电视机原理及维修技术
电源电路原理与故障维修
汇佳彩电的开关电源电路的故障维修
1.1 开关电源无电压输出的故障维修 1．检修流程
电源电路原理与故障维修
2．常见故障分析与检修 【实例1】指示灯不亮，“三无”
故障现象：无光栅、无图像、无伴音，开机即烧断保险丝。 故障分析：一种可能是电源电路本身短路，另一种可能是电 源电路的负载短路。 检修步骤： （1）测量B1端对地电阻为50Ω左右，正常，说明电源电路的 负载未短路，显然电源电路本身有短路故障。 （2）测量电源插头两端电阻无穷大，说明交流滤波器正常 （3）将消磁线圈插头拔掉，测量电源插头两端阻值较小，说 明整流滤波电路中元件有击穿短路或漏电现象。 （4）测量VD503～VD506、C507，发现VD504正、反向电阻均 为0，说明VD504击穿短路了。
彩色电视机原理及维修技术
液晶显示器开关电源电路原理与维修
焊接修复
掌握焊接技术，对电路板上的元 件进行焊接修复。
维修工具
了解并准备适当的工具，如螺丝 刀、剥线钳等。
液晶显示器维修的重要性
安全预防措施
在维修液晶显示器时，始终牢记安全预防措施，防止电击和其他伤害。
维修所需工具
准备好所需的维修工具，如安全眼镜和防静电腕带。
维修流程
按照正确的维修流程进行操作，确保正确维修液晶显示器。
2
工作原理
开关电源将交流电转换为直流电，逆变器板将直流电转换为高频交流电，供给液晶显示器背光。
3
电压要求
液晶显示器电源电路对输入电压和输出电压有严格的要求。
液晶显示器电源电路维修
了解液晶显示器电源电路的故障和维修方法，能够快速修复显示器故障。
1 常见故障
常见故障包括电容故障、 逆变器故障和信号处理板 故障。
液晶显示器开关电源电路 原理与维修
液晶显示器是当前最常见的显示设备之一。本课程将为您介绍液晶显示器基 本原理及其电源电路的工作原理和维修方法。
液晶显示器技术介绍
液晶显示器技术是一种使用液晶材料控制光的传递来显示图像的先进技术。
构成材料
液晶显示器包含液晶层、玻璃基板、电极和排 线等基本组件。
工作原理
液晶分子在电场作用下重新排列，进而控制光 的穿透与反射，形成图像。
分辨率
液晶显示器的分辨率决定了显示的清晰度和细 节。
优点
液晶显示器具有轻薄、节能等优点，成为现代 技术中的重要组成部分。
液晶显示器电源电路
液晶显示器电源电路向显示器提供所需的电力，确保其正常工作。
1
组成
液晶显示器电源电路主要由开关电源和逆变器板组成。
2 故障诊断
液晶电视电源板组成原理及检修方法

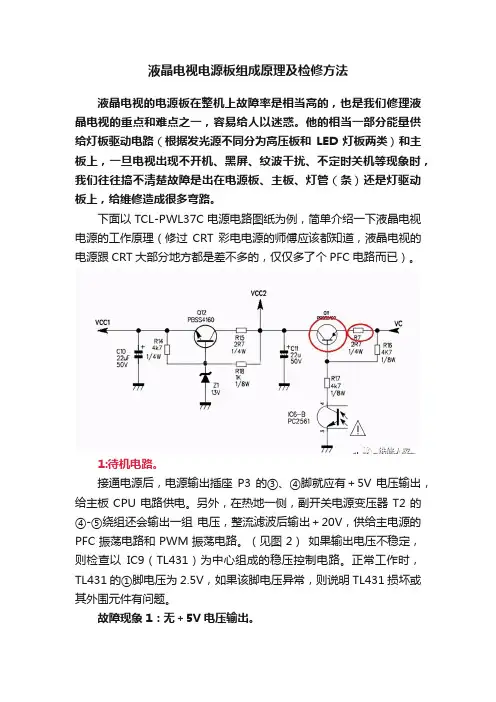

液晶电视电源板组成原理及检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。
他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。
下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。
1:待机电路。
接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。
另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。
（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。
正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。
故障现象1：无＋5V电压输出。
分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。
建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。
故障现象2:＋5V电压在3V左右波动。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。
另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。
故障现象3: ＋5V输出电压只有＋4V。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
CRT彩色电视机的电源电路检修要诀
CRT彩色电视机的电源电路检修要诀
电源维修并不难，维修步骤记心间；打开机壳观保险，严重烧黑莫急换！
整流滤波有短路？调整大管可击穿？消磁电阻是否坏？仔细检查准过关！
保险完好往下查，+B、300测测看，滤波电容如存电，先把启动电阻换；
脉宽调整ቤተ መጻሕፍቲ ባይዱ电解，罪魁祸首不一般，为了保险又起见，当机立断全部换。
测完初级次级观：负载短路不一般，稳压保护和行变，行管逆程和偏转，
保护电路是关键，随意断开有危险；如果实在不好找？换上模块试试看，
电源故障准了然！
电源维修并不难，维修步骤记心间；打开机壳观保险，严重烧黑莫急换！
整流滤波有短路？调整大管可击穿？消磁电阻是否坏？仔细检查准过关！
保险完好往下查，+B、300测测看，滤波电容如存电，先把启动电阻换；
脉宽调整ቤተ መጻሕፍቲ ባይዱ电解，罪魁祸首不一般，为了保险又起见，当机立断全部换。
测完初级次级观：负载短路不一般，稳压保护和行变，行管逆程和偏转，
保护电路是关键，随意断开有危险；如果实在不好找？换上模块试试看，
电源故障准了然！

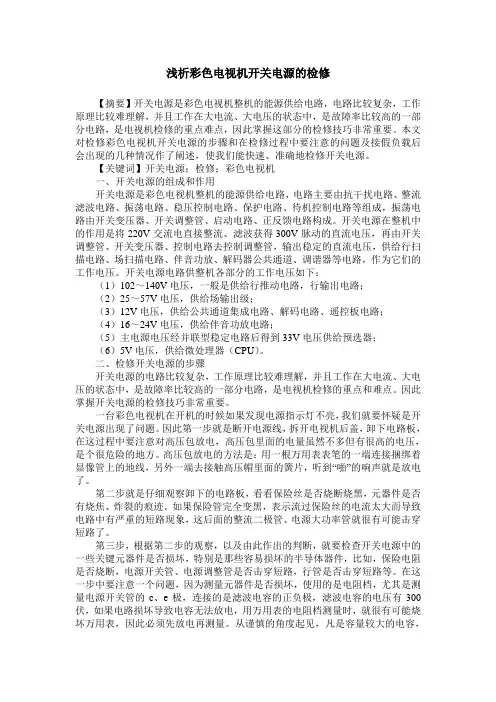

浅析彩色电视机开关电源的检修
浅析彩色电视机开关电源的检修【摘要】开关电源是彩色电视机整机的能源供给电路，电路比较复杂，工作原理比较难理解，并且工作在大电流、大电压的状态中，是故障率比较高的一部分电路，是电视机检修的重点难点，因此掌握这部分的检修技巧非常重要。
本文对检修彩色电视机开关电源的步骤和在检修过程中要注意的问题及接假负载后会出现的几种情况作了阐述，使我们能快速、准确地检修开关电源。
【关键词】开关电源；检修；彩色电视机一、开关电源的组成和作用开关电源是彩色电视机整机的能源供给电路，电路主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成，振荡电路由开关变压器、开关调整管、启动电路、正反馈电路构成。
开关电源在整机中的作用是将220V交流电直接整流、滤波获得300V脉动的直流电压，再由开关调整管、开关变压器、控制电路去控制调整管，输出稳定的直流电压，供给行扫描电路、场扫描电路、伴音功放、解码器公共通道、调谐器等电路，作为它们的工作电压。
开关电源电路供整机各部分的工作电压如下：（1）102～140V电压，一般是供给行推动电路，行输出电路；（2）25～57V电压，供给场输出级；（3）12V电压，供给公共通道集成电路、解码电路、遥控板电路；（4）16～24V电压，供给伴音功放电路；（5）主电源电压经并联型稳定电路后得到33V电压供给预选器；（6）5V电压，供给微处理器（CPU）。
二、检修开关电源的步骤开关电源的电路比较复杂，工作原理比较难理解，并且工作在大电流、大电压的状态中，是故障率比较高的一部分电路，是电视机检修的重点和难点。
因此掌握开关电源的检修技巧非常重要。
一台彩色电视机在开机的时候如果发现电源指示灯不亮，我们就要怀疑是开关电源出现了问题。
因此第一步就是断开电源线，拆开电视机后盖，卸下电路板，在这过程中要注意对高压包放电，高压包里面的电量虽然不多但有很高的电压，是个很危险的地方。
高压包放电的方法是：用一根万用表表笔的一端连接捆绑着显像管上的地线，另外一端去接触高压帽里面的簧片，听到“啪”的响声就是放电了。

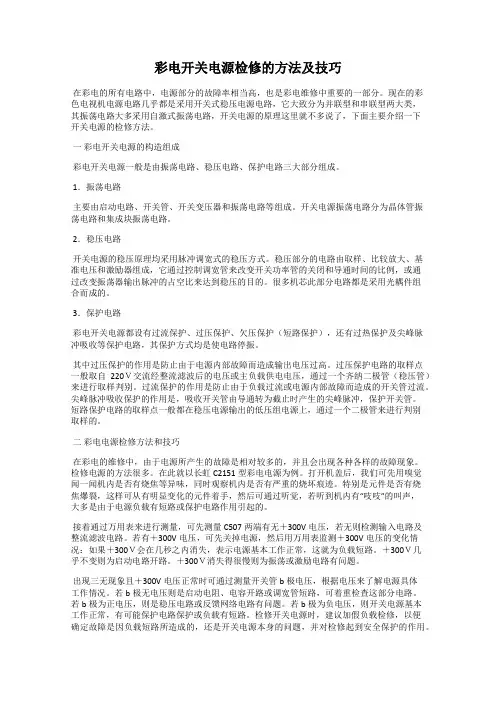

彩电开关电源检修

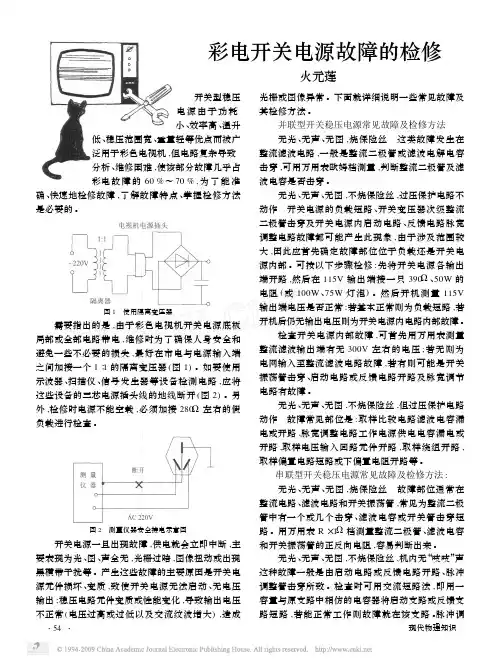

彩电开关电源故障的检修
开关型稳压 电源由于功耗 小 、效率高 、温升 低 、稳压范围宽 、重量轻等优点而被广 泛用于彩色电视机 ,但电路复杂导致 分析 、维修困难 ,使该部分故障几乎占 彩电 故 障 的 60 %～ 70 % , 为 了 能 准 确 、快速地检修故障 ,了解故障特点 、掌握检修方法 是必要的 。
气流影响产生的升力不可忽略 由于实验是在有空气的机舱中做的 ,因此相对 于进动轴来说 ,进动过程中陀螺外侧面逆着气流方 向 ,内侧面则顺着气流方向 ;由于粘滞作用 ,外侧面 的气流相对速度 V 1 较小 、内侧面的气流相对速度 V 2 较快 (图 2) ; 由流体力学伯努力方程 ,速度小的 地方压强大 、速度大的地方压强小 ,相对于进动轴而 言 ,外侧面的气流压强 p 将大于内侧面 ,这个力也 有一个向上的分力作用于陀螺 ,与科氏力一起对抗 使陀螺倾斜的重力矩 。而这种侧压力在重力消失时 仍然存在 ,从而促使其上升 ,如果陀螺绝对正立旋 转 ,就不会有这种力了 。 任何物理现象都有其深刻的力学原因 ,只要认 真分析就不难找到答案 。
科氏力与重力的失衡是主要原因 实验陀螺是对称性精度不高的普通玩具陀螺 , 所以旋转时即使看起来是正立的 ,也无明显进动现 象 。但由于总存在质心对自转轴一定程度的偏离 , 因此对支点的重力矩不为零 ,陀螺在这一外力矩作 用下必然发生进动 ,以使其不向下倾倒 。使用家用 洗衣机等一些转动机械时 ,通常能感到很强的振动 , 特别是在转速较低的情况下 ,这就是转子对称性不 高造成的 。
图1
图2
由陀螺力学可知 ,旋转陀螺不倒是因为进动产 生的科氏力矩与重力矩相互平衡 ,科氏力矩的一个 竖直向上分力刚好与重力抵消 (图 1 中的偏转有些 夸张) ,因此在旋转陀螺突然失重时 ,由于角动量守 恒 ,陀螺的自转和进动并不会因此改变 ,即科氏力矩 仍然存在 ,正是其向上升力促使陀螺飞了起来 。
开关电源工作原理及维修技巧

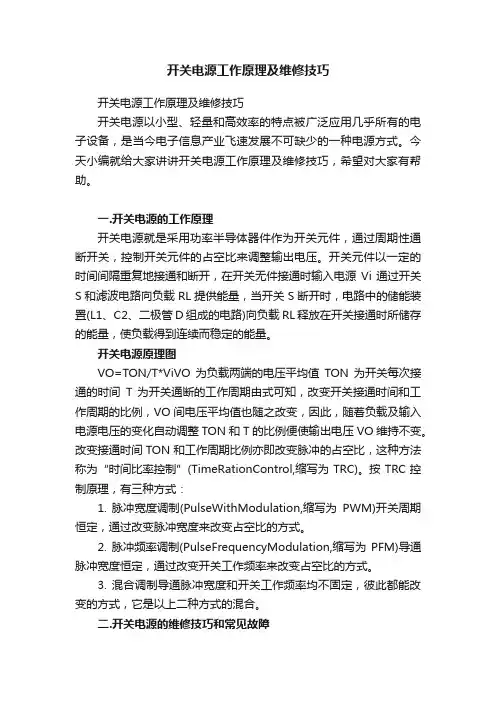

开关电源工作原理及维修技巧开关电源工作原理及维修技巧开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
今天小编就给大家讲讲开关电源工作原理及维修技巧，希望对大家有帮助。
一.开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。
开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置(L1、C2、二极管D组成的电路)向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。
开关电源原理图VO=TON/T*ViVO 为负载两端的电压平均值TON 为开关每次接通的时间T 为开关通断的工作周期由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。
改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”(TimeRationControl,缩写为TRC)。
按TRC控制原理，有三种方式：1. 脉冲宽度调制(PulseWithModulation,缩写为PWM)开关周期恒定，通过改变脉冲宽度来改变占空比的方式。
2. 脉冲频率调制(PulseFrequencyModulation,缩写为PFM)导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。
3. 混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。
二.开关电源的维修技巧和常见故障1.维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量” 看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
第11讲：彩色电视机的电源电路原理与维修
21
3．开关型稳压电源维修时，不允许负载开路或短路 开关型稳压电源负载短路会出现无输出电压，若 负载开路，则开关变压器储存的磁能从开关变压 器的次级感应到初级，会产生很高的电压，这个 电压会击穿开关调整管，所以在开关型稳压电源 负载短路时，可以断开电源输出端（断开负 载），此时应接上假负载，才能开机，假负载一 般可用220V/60W 的白炽灯泡或接一只400Ω／ 100W的电阻，若接上假负载，开关电源输出电压 基个正常．说明负载存在短路，若输出电压仍然 不正常或无输出，则故障在开关电源本身。
11
11．1．3 开关稳压电源的组成
开关稳压电源电路主要由整流电路、滤波电路、开 关振荡电路（开关调整管）、控制电路、储能电路、 脉冲整流滤波和取样电路等组成，如图11-6所示。
图11-6 开关稳压电源电路框图
12
（1）整流电路：整流电路的作用是将220V交流电 变为脉动的直流电压。 （2）滤波电路：滤波电路的作用是将脉动的直流电 压变为300V左右的直流电压。 （3）开关调整管：开关调整管（振荡管）的作用是 将直流电压变换为高频脉冲电压。 （4）储能电路：储能电路的作用是将高频脉冲电压 转化为磁场能量。 （5）脉冲滤波：脉冲滤波电路的作用是将磁场能量 转化为电场能量，形成直流电压，为负载供电。 （6）取样电路：取样电路的作用是将输出端的变化 电压与基准电压进行比较，得到误差电压，放大 后送到控制电路。 （7）控制电路：控制电路的作用是将取样电路送来 的误差电压变化为控制信号，去控 回制开关调整 管的导通与截止时间，从而使输出电压稳定。
11．1．2 开关型稳压电源的种类
1．按负载与储能电感的联接方式划分，可分为串联型与并 联型开关（式）稳压电源 负载电阻RL与储能电感L串联的开关稳压电源叫串联型开 关稳压电源，其基本电路如 图11-1所示。由图可看出，当 VT饱和导通时，由于有储能电感L的存在，Ice近似线性 增 加，为RL供电，为滤波电容C2充电，同时在L中储能。当VT 截止时，L产生左负右正的感应电压，使续流二极管VD2导 通，并为C2充电，为RL供电，充电电流为ID。
3．开关型稳压电源维修时，不允许负载开路或短路 开关型稳压电源负载短路会出现无输出电压，若 负载开路，则开关变压器储存的磁能从开关变压 器的次级感应到初级，会产生很高的电压，这个 电压会击穿开关调整管，所以在开关型稳压电源 负载短路时，可以断开电源输出端（断开负 载），此时应接上假负载，才能开机，假负载一 般可用220V/60W 的白炽灯泡或接一只400Ω／ 100W的电阻，若接上假负载，开关电源输出电压 基个正常．说明负载存在短路，若输出电压仍然 不正常或无输出，则故障在开关电源本身。
11
11．1．3 开关稳压电源的组成
开关稳压电源电路主要由整流电路、滤波电路、开 关振荡电路（开关调整管）、控制电路、储能电路、 脉冲整流滤波和取样电路等组成，如图11-6所示。
图11-6 开关稳压电源电路框图
12
（1）整流电路：整流电路的作用是将220V交流电 变为脉动的直流电压。 （2）滤波电路：滤波电路的作用是将脉动的直流电 压变为300V左右的直流电压。 （3）开关调整管：开关调整管（振荡管）的作用是 将直流电压变换为高频脉冲电压。 （4）储能电路：储能电路的作用是将高频脉冲电压 转化为磁场能量。 （5）脉冲滤波：脉冲滤波电路的作用是将磁场能量 转化为电场能量，形成直流电压，为负载供电。 （6）取样电路：取样电路的作用是将输出端的变化 电压与基准电压进行比较，得到误差电压，放大 后送到控制电路。 （7）控制电路：控制电路的作用是将取样电路送来 的误差电压变化为控制信号，去控 回制开关调整 管的导通与截止时间，从而使输出电压稳定。
11．1．2 开关型稳压电源的种类
1．按负载与储能电感的联接方式划分，可分为串联型与并 联型开关（式）稳压电源 负载电阻RL与储能电感L串联的开关稳压电源叫串联型开 关稳压电源，其基本电路如 图11-1所示。由图可看出，当 VT饱和导通时，由于有储能电感L的存在，Ice近似线性 增 加，为RL供电，为滤波电容C2充电，同时在L中储能。当VT 截止时，L产生左负右正的感应电压，使续流二极管VD2导 通，并为C2充电，为RL供电，充电电流为ID。
开关电源的工作原理和常见故障分析及维修
开关电源的主要电路是由:防雷电路，输入电磁干扰滤波器（Electromagnetic Interference,简称EMI），输入整流滤波电路，功率变换电路，脉宽调制（PWM）控制器电路，输出整流滤波电路组成。
辅助电路有输入过压，欠压保护电路, 输出过压，欠压保护电路,输出过流保护电路，输出短路保护电路等。

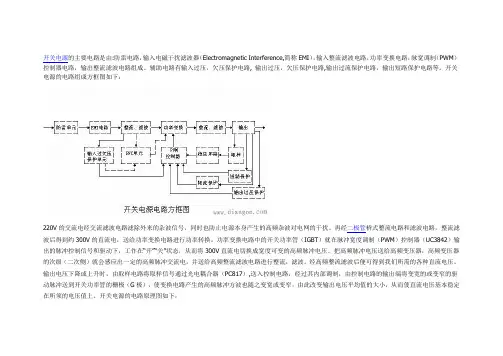

开关电源的电路组成方框图如下：220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
