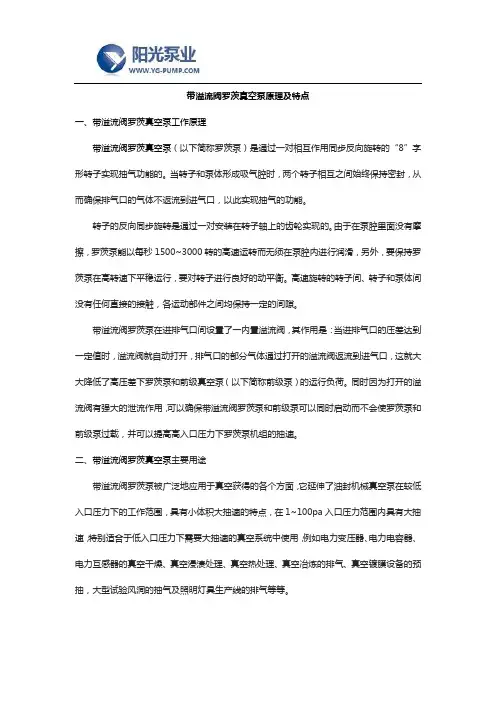

带溢流阀罗茨真空泵原理及特点一、带溢流阀罗茨真空泵工作原理带溢流阀罗茨真空泵（以下简称罗茨泵）是通过一对相互作用同步反向旋转的“8”字形转子实现抽气功能的。

当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

带溢流阀罗茨泵在进排气口间设置了一内置溢流阀，其作用是：当进排气口的压差达到一定值时，溢流阀就自动打开，排气口的部分气体通过打开的溢流阀返流到进气口，这就大大降低了高压差下罗茨泵和前级真空泵（以下简称前级泵）的运行负荷。

同时因为打开的溢流阀有强大的泄流作用，可以确保带溢流阀罗茨泵和前级泵可以同时启动而不会使罗茨泵和前级泵过载，并可以提高高入口压力下罗茨泵机组的抽速。

二、带溢流阀罗茨真空泵主要用途带溢流阀罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、带溢流阀罗茨真空泵主要技术性能指标（见下表）四、带溢流阀罗茨真空泵安装说明4.1罗茨泵应安装在干燥、通风和清洁的场所、4.2罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

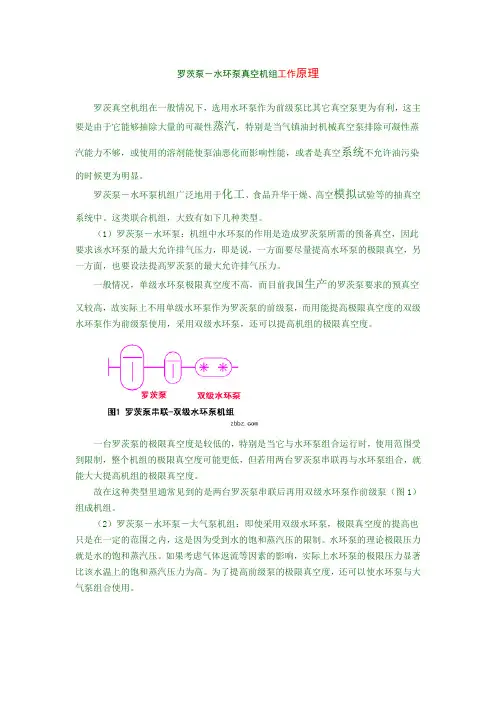

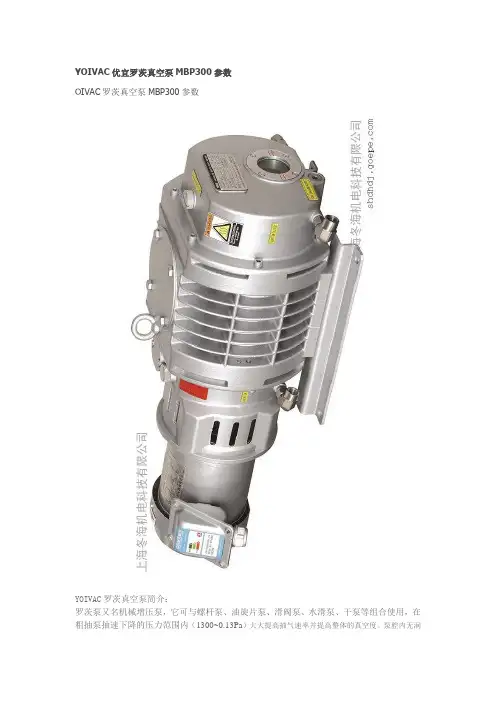

YOIVAC优宜罗茨真空泵MBP300参数OIVAC罗茨真空泵MBP300参数YOIVAC罗茨真空泵简介：罗茨泵又名机械增压泵，它可与螺杆泵、油旋片泵、滑阀泵、水滑泵、干泵等组合使用，在粗抽泵抽速下降的压力范围内（1300~0.13Pa）大大提高抽气速率并提高整体的真空度。

泵腔内无润滑油，实现洁净真空。

卓越性能：散热快，体积小，重量轻所有铸件采用铝合金材料。

可适用大量水蒸气或有机溶剂的排气。

洁净真空机械密封、无油骨架密封、润滑室另外排气口的设计有效防止油流入转子室。

高可靠性、高寿命机械密封、无油骨架密封、同步齿轮、O型圈等均采用进口件，所有铸件采用进口加工中心加工。

高负荷运转选配比标准容量大一级的电机后可使用高负荷的排气，如CO2激光发生器。

应用领域：电子、半导体及太阳能行业：蒸发镀、离子镀、溅射镀膜、液晶注入、单晶炉、多晶炉、蓝宝石炉，真空烘箱，手套箱，层压机，真空封装，各种集中排气系统等冶金行业：真空退火、真空淬火炉，真空烧结炉，真空热处理炉，真空钎焊炉，真空成型，真空铸造，真空溶解，真空脱气照明行业：圆排车、长排车及各种排气台等制冷行业：空调、冰箱、饮水机、压缩机等的自动抽空线或集中排气系统，氦检及氦回收系统。

医疗行业：冷冻干燥设备，真空搅拌，大型中央排气站等其他：真空输送，真空脱气，滤油机，各种分析仪器，CO2激光发生器主要技术参数：型号MBP300MBP600MBP1200抽气速率*1 M3/h（L/S）50HZ280（78）500（139）1000（278）60HZ330（92）600（167）1200（333）吸入压力*1（连续运转时）Pa 50HZ12001300 60HZ9301100允许压力差*1（排出压力-吸入压力）Pa 50HZ40007300 60HZ33006000极限压力*2 Pa0.40.67标准粗抽泵抽速m3/h40或6090或150150或240电机（2级）KW0.75 2.2 3.7所需油量（YOIVAC 48）L0.8 1.6 2.0冷却水流量L/min2*323进出水压差0.1水温℃5~30*4重量kg5179.5115吸气口径8080100排气口径8080801.随粗抽泵的性能而变化，表中为标准泵的组合的数据；2.用皮拉尼真空计的测量值，如用麦氏真空计测量，此值会低一个数量级；3.530Pa以下可用空冷，但530Pa以上进行连续运转必须用水冷；4.冷却水入口温度必须5~30℃。

罗茨泵技术标准
罗茨泵的技术标准包括以下几个方面：
1.真空度：罗茨泵可以分为粗真空泵、中真空泵和细真空泵，不同类型的真空泵适用于不同的真空度范围。

一般来说，粗真空泵适用于真空度在0.1-100kPa之间，中真空泵适用于真空度在100-1000kPa 之间，细真空泵适用于真空度在1000-100000kPa之间。

2.抽气量：罗茨泵的抽气量表示在单位时间内泵能抽出的气体体积，抽气量与泵的结构、转子直径、转速等因素有关。

选型时应根据实际需求选择合适的抽气量。

3.工作效率：罗茨泵的工作效率包括泵的抽气速率、抽气效率和能耗。

高效能的罗茨泵能在短时间内达到所需的真空度，节省能源消耗。

4.转子：罗茨泵设计的关键部分是转子，轮廓又是转子的关键。

转子横截面的外轮廓线是转子的轮廓线，转子的外表面之间没有接触，但是转子之间的间距要保持恒定，因此转子的形状是共轭曲线。

在实际设计中，转子要具有良好的几何对称性，以确保能够稳定运行和具备良好的互换性。

为了控制罗茨泵的转子之间以及转子与泵壳之间的空间，需要将轴承的轴向和径向位移控制在标准范围内。

此外，齿轮具有很强的耐磨性，传动稳定，并且齿之间的间隙要合理。

为了确保平稳的传输和较低的噪音水平，一般是使用斜齿轮。

为了方便齿轮的组装和调整转子之间的间距，可以选用可调游隙结构齿轮，并在齿轮和轴之间采用膨胀套筒连接。

罗茨真空泵性能及参数 The document was finally revised on 2021罗茨真空泵性能及参数一、罗茨真空泵工作原理罗茨真空泵当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

二、罗茨真空泵主要用途罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、罗茨真空泵主要技术性能指标（见下表）四、罗茨真空泵安装说明罗茨泵应安装在干燥、通风和清洁的场所、罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

泵的油窗部分应留出易于观察油位的空间。

接通电源时应注意电机转向，从罗茨泵电机尾部看电机轴的转向应为顺时针方向。

操作步骤：接通电机三相电源，点动电机启动按钮，检查转向是否正确，如转向相反，则对换三个电源接线头中的任意两个接线头。

链接罗茨泵与被抽容器的管道应清洁、干燥、无泄漏，管道孔径应尽可能不小于罗茨泵的进气口经，长度宜短，以减少抽速损失，管道连接处应无泄漏。

被抽气体如含有粉尘或颗粒状物质时，应在泵的入口处安装一合适的进气过滤器，以免粉尘或颗粒状物质吸入泵腔损坏罗茨泵和前级泵。

JIANG YIN TIANTIAN V ACUUM EQUIPMENT.CO.,LTD.ZJ型 ZJP 型罗茨真空泵安装使用维护手册中华人民共和国江阴天田真空设备制造有限公司地址：中国江阴云亭工业区B区松文头路19号邮编：214422电话: 86-0510-*******销售直线：86-0510-*******传真: 86-0510-*******目录A.安全警告-------------------------------------------------------------------------3B.概述----------------------------------------------------------------------------4C.主要技术参数------------------------------------------------------------------ 6D.安装说明-------------------------------------------------------------------------7E.使用说明-------------------------------------------------------------------------8F.维护检查及产品维修--------------------------------------------------------- 9G.故障原因与消除方法----------------------------------------------------------17H.易损件表-------------------------------------------------------------------------15-------------------------------------------------------- 16A.安全警告1.本产品不能单独使用，必须在配备由本公司专业技术人员推荐的前级真空泵的前提下才可投入使用。

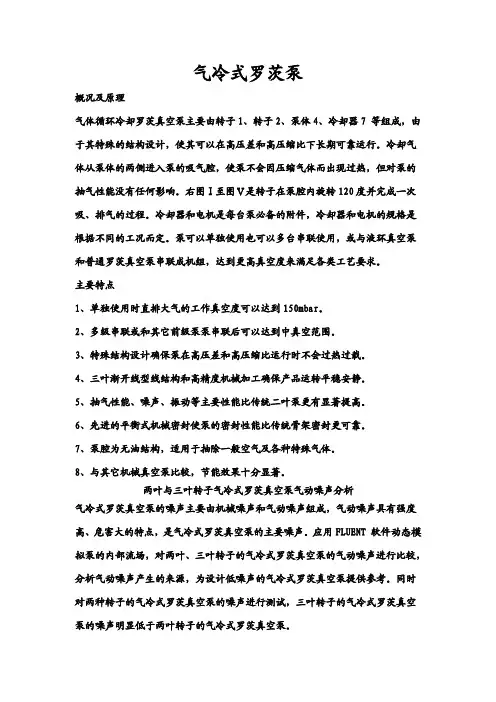

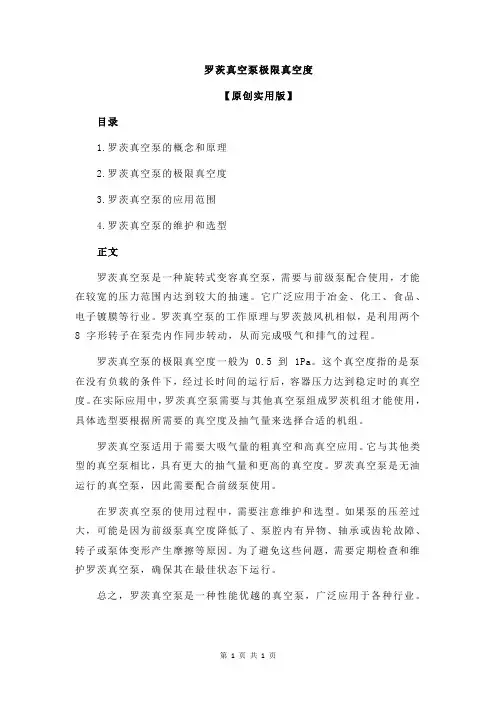

罗茨真空泵极限真空度
