梯形螺纹的代号标注

数控车床上加工梯形螺纹内容摘要:在数控车床上加工梯形螺纹是一个全新的课题，本文通过对梯形螺纹加工的工艺分析和加工方法的研讨，探索出一套可以在数控车床上加工出合格梯形螺纹的方法在普通车床的生产实习过程中,加工梯形螺纹课题是最基本的实习课题,但在数控车床实习过程中，常常由于加工工艺方面的原因，却很少进行梯形螺纹的加工练习，甚至有人提出在数控车床上不能加工梯形螺纹，显然这种提法是错误的.其实，只要工艺分析合理，使用的加工指令得当，完全可以在数控车床上加工出合格的梯形螺纹.一、梯形螺纹加工的工艺分析1.梯形螺纹的尺寸计算梯形螺纹的代号梯形螺纹的代号用字母“Tr”及公称直径×螺距表示，单位均为mm。

左旋螺纹需在尺寸规格之后加注“LH”，右旋则不用标注。

例如Tr36×6，Tr44×8LH等.国标规定，公制梯形螺纹的牙型角为30°.梯形螺纹的牙型如图（1)，各基本尺寸计算公式如表1—1。

图1 梯形螺纹的牙型2。

梯形螺纹在数控车床上的加工方法直进法螺纹车刀X向间歇进给至牙深处（如图2a）。

采用此种方法加工梯形螺纹时,螺纹车刀的三面都参加切削,导致加工排屑困难，切削力和切削热增加，刀尖磨损严重.当进刀量过大时，还可能产生“扎刀”和“爆刀”现象。

这种方法数控车床可采用指令G92来实现，但是很显然，这种方法是不可取的。

斜进法螺纹车刀沿牙型角方向斜向间歇进给至牙深处（如图2b）。

采用此种方法加工梯形螺纹时，螺纹车刀始终只有一个侧刃参加切削，从而使排屑比较顺利，刀尖的受力和受热情况有所改善，在车削中不易引起“扎刀”现象。

该方法在数控车床上可采用G76指令来实现。

交错切削法螺纹车刀沿牙型角方向交错间隙进给至牙深（如图2c)。

该方法类同于斜进法，也可在数控车床上采用G76指令来实现。

切槽刀粗切槽法该方法先用切槽刀粗切出螺纹槽（(如图2d），再用梯形螺纹车刀加工螺纹两侧面。

这种方法的编程与加工在数控车床上较难实现.表1—1 梯形螺纹各部分名称、代号及计算公式名称代号计算公式P 1.5~5 6～12 14～44 牙项间隙a ca c0.25 0.5 1大径d、D4d=公称直径，D4=d+a c中径d2、D2d2=d—0。

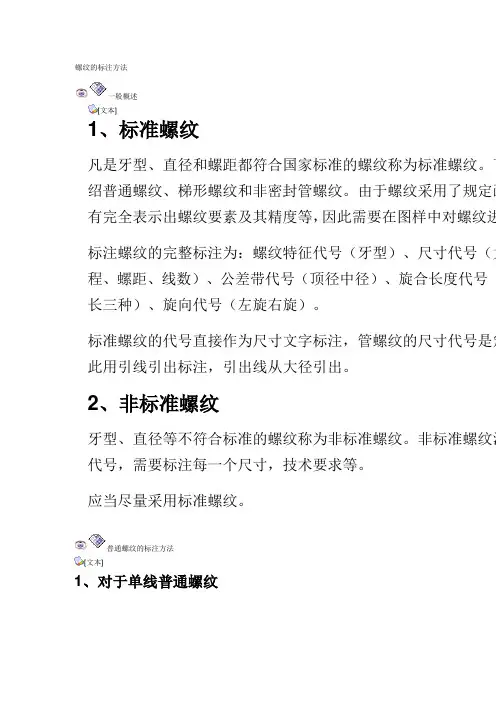

螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。

下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。

由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。

标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。

标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。

2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。

非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。

应当尽量采用标准螺纹。

普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。

细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。

公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。

字母代表尺寸与标准尺寸偏离的程度。

一般外螺纹（杆）要比内螺纹（孔）要小一些。

外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。

内螺纹用大写表示，只有G, H两。

个字母。

如果中径和顶径的公差代号相同，标一个就可以了。

旋合长度分为短、中、长三种，代号分别用S、N、L表示。

一般中等旋合长度不用标注。

右旋螺纹不标注旋向，左旋标注LH。

2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。

螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。

螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。

下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。

由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。

标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。

标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。

2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。

非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。

应当尽量采用标准螺纹。

普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。

细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。

公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。

字母代表尺寸与标准尺寸偏离的程度。

一般外螺纹（杆）要比内螺纹（孔）要小一些。

外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。

内螺纹用大写表示，只有G, H两。

个字母。

如果中径和顶径的公差代号相同，标一个就可以了。

旋合长度分为短、中、长三种，代号分别用S、N、L表示。

一般中等旋合长度不用标注。

右旋螺纹不标注旋向，左旋标注LH。

2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。

螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。

梯形螺纹详解梯形螺纹的标记由螺纹代号、公差代号及旋合长度代号组成，彼此间用“—”离开。

根据国标规定，梯形螺纹代号由种类代号Tr和螺纹“公称直径×导程”表示，由于标准对内螺纹小径D1和外螺纹大径只规定了一种公差带（4H、4h），规定外螺纹小径d3的公差地位永远为h的基础偏差为零。

公差等级与中径公差等级数雷同，而对内螺纹大径D4，标准只规定下偏差（即基础偏差）为零，而对上偏差不作规定，因此梯形螺纹仅标记中径公差带，并代表梯形螺纹公差（由表现公差带等级的数字及表现公差带地位的字母组成）螺纹的旋合长度分为三组，分辨称为短旋合长度（S）、中旋合长度（N）和长旋合长度（L）。

在一般情形下，中等旋合长度（N）用得较多，可以不标注。

梯形螺纹副的公差代号分别注出内、外螺纹的公差带代号，前面是内螺纹公差带代号，后面是外螺纹公差带代号，中间用斜线分隔。

标记示例螺纹代号：单线螺纹：Tr40×6-6h-L；Tr：螺纹种类代号（梯形螺纹）；40：公称直径；6：导程(对于单线螺纹而言，导程即为螺距)；6h：内螺纹公差代号；L：旋合长度代号。

左旋螺纹需在尺寸规格之后加注“LH”，右旋则不注出。

例如Tr36×12（6）；Tr44×16（8）LH等。

各基本尺寸名称，代号及计算公式如下：牙型角：α=30°螺距P：由螺纹标准确定，牙顶间隙ac P=1.5～5 ac=0.25；P=6～12 ac=0.5；P=14～44 ac=1外螺纹：大径d 公称直径内螺纹：大径D4=d+2ac；中径D2=d2；小径D1=d-P；牙高H4=h3；牙顶宽f=0.366P；牙槽底宽w=0.366P-0.536ac；螺纹升角ψ：tgψ=P/πd2。

螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。

下绍普通螺纹、梯形螺纹和非密封管螺纹。

由于螺纹采用了规定画有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（长三种）、旋向代号（左旋右旋）。

标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定此用引线引出标注，引出线从大径引出。

2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。

非标准螺纹没代号，需要标注每一个尺寸，技术要求等。

应当尽量采用标准螺纹。

普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。

细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。

公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。

字母代表尺寸与标准尺寸偏离的程度。

一般外螺纹（杆）要比内螺纹（孔）要小一些。

外螺纹用小写字母表示，只有e、f、g、h 四个字母，离h越近，间隙越小。

内螺纹用大写表示，只有G, H两。

个字母。

如果中径和顶径的公差代号相同，标一个就可以了。

旋合长度分为短、中、长三种，代号分别用S、N、L 表示。

一般中等旋合长度不用标注。

右旋螺纹不标注旋向，左旋标注LH。

2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。

螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。

梯形螺纹标注方法
嘿，你问梯形螺纹标注方法啊？那咱就来好好说说。

梯形螺纹的标注呢，有点小复杂，但别怕，咱一步一步来。

首先得有个螺纹代号，一般用“Tr”来表示梯形螺纹。

就像给它取了个名字一样，让人一看就知道是梯形螺纹。

然后呢，要标上公称直径。

这公称直径就是螺纹的大径啦，也就是螺纹最外面那个圆的直径。

比如说“Tr40”，这里的“40”就是公称直径为40 毫米。

接着呢，还要标上螺距。

螺距就是两个相邻螺纹之间的距离。

比如说“Tr40×7”，这里的“7”就是螺距为7 毫米。

如果有中径公差带代号，也得标上。

这个中径公差带代号就像是给螺纹的质量打个分一样。

比如说“Tr40×7-7H”，这里的“7H”就是中径公差带代号。

还有旋向也不能忘了标哦。

如果是右旋螺纹，一般不标注旋向；如果是左旋螺纹，就得标上“LH”。

比如说
“Tr40×7-7H-LH”，这就表示左旋梯形螺纹。

标注的时候，这些数字和代号要写得清楚、规范，可不能乱写乱画。

不然别人看了都不知道你标的是啥。

比如说我有个朋友，他在工厂里上班。

有一次，他要加工一个梯形螺纹的零件，但是图纸上的标注不清楚，他都不知道该怎么加工。

后来他找了老师傅请教，老师傅给他详细地讲解了梯形螺纹的标注方法。

他按照老师傅说的，仔细地看了图纸上的标注，终于明白了该怎么加工这个零件。

总之啊，梯形螺纹的标注方法虽然有点复杂，但只要掌握了要点，就不难啦。

由于各种螺纹的表示法都是相同的，因此国家标准规定标准螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹。

各种螺纹的标注方法和示例分述如下：1、普通螺纹的标注普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。

具体的标记格式是：(1)螺纹代号普通螺纹的牙型符号用“M”表示。

粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“L H”，例如M16*1LH。

(2)螺纹公差带代号螺纹公差带代号包括中径公差带代号和顶径公差带代号。

它由表示其大小的公差等级数字和表示其位置的基本偏差的字母(内螺纹用大写字母，外螺纹用小写字母)组成，例如6 H、6g。

如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H。

内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如M10—6H/6g。

(3)旋合长度代号国标对普通螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组。

螺纹的精度分为精密、中等和粗糙三级。

螺纹的旋合长度和精度等级不同，对应的公差带代号也不一样。

在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度(N)确定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40。

普通螺纹在图上的标注示例，见表9-2。

2、管螺纹的标注管螺纹分为55°密封管螺纹和55°非密封管螺纹。

螺纹标记的内容和格式是：表9-2 普通螺纹标注示例55°非密封管螺纹：以上框格对非螺纹密封的外管螺纹适用。

螺纹的标注方法由于螺纹的规定画法不能表达出螺纹的种类和螺纹的要素，因此在图中对标准螺纹需要进行正确的标注。

螺纹的标记及其图样标注见表7-1所示。

表7-1 螺纹的标记及其图样标注（续表）1．普通螺纹普通螺纹用尺寸标注形式注在内、外螺纹的大径上，其标注的具体项目和格式如下：普通螺纹的螺纹代号用字母“M”表示。

普通粗牙螺纹不必标注螺距，普通细牙螺纹必须标注螺距。

公称直径、导程和螺距数值的单位为mm。

右旋螺纹不必标注，左旋螺纹应标注字母“LH”。

中径公差带代号和顶径公差带代号由表示公差等级的数字和字母组成。

大写字母代表内螺纹，小写字母代表外螺纹。

顶径是指外螺纹的大径和内螺纹的小径，若两组公差带相同，则只写一组。

表示内、外螺纹旋合时，内螺纹公差带在前，外螺纹公差带在后，中间用“／”分开。

在特定情况下，中等公差精度螺纹不注公差带代号（内螺纹：5H，公称直径小于和等于1.4mm时；6H，公称直径大于和等于1.6mm时。

外螺纹：5h，公称直径小于和等于1.4mm时；6h，公称直径大于和等于1.6mm时。

）普通螺纹的旋合长度分为短、中、长三组，其代号分别是S、N、L。

若是中等旋合长度，其旋合代号N可省略。

如图7-12所示为普通螺纹标注示例。

图7-12 普通螺纹标注示例2．传动螺纹传动螺纹主要指梯形螺纹和锯齿形螺纹，它们也用尺寸标注形式，注在内外螺纹的大径上，其标注的具体项目及格式如下：梯形螺纹的螺纹代号用字母“Tr”表示，锯齿形螺纹的特征代号用字母“B”表示。

多线螺纹标注导程与螺距，单线螺纹只标注螺距。

右旋螺纹不标注代号，左旋螺纹标注字母“LH”。

传动螺纹只注中径公差带代号。

旋合长度只注“S”（短）、“L”（长），中等旋合长度代号“N”省略标注。

如图7-13所示为传动螺纹标注示例。

图7-13 传动螺纹标注示例3．管螺纹管螺纹的标记必须标注在大径的引出线上。

常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。

这里要注意，管螺纹的尺寸代号并不是指螺纹大径，也不是管螺纹本身任何一个直径，其大径和小径等参数可从有关标准中查出。

1螺纹的标注(1) 普通螺纹的标记普通螺纹的完整的标记格式为：注意：①普通螺纹的尺寸单线细牙为“公称直径×螺距”；单线粗牙为“公称直径”；多线螺纹为“公称直径×Ph 导程P 螺距”。

如果要进一步说明螺纹的线数，可在后面加括号用英文说明。

双线螺纹为“two starts ”、三线螺纹为“three starts ”。

普通螺纹的公差带代号由中径和顶径的公差带代号组成。

当中径和顶径公差带代号相同时，只注一个代号，例如：M10-5g 。

当公称直径≥1.6mm 时，6H 或6g公差带代号在标记中不标出，例如：M10。

③普通右旋螺纹的旋向代号不标，普通左旋螺纹的旋向要标“LH ”。

例如：单线：M 20×2-5g6g-S-LH多线：M 20×Ph4P2-5g6g-L-LH（2）梯形螺纹、锯齿形螺纹的标记梯形螺纹、锯齿形螺纹标注格式为：具体的标记说明如下：①螺纹代号部分：单线：多线：梯形螺纹的特征代号为Ｔr ，锯齿形螺纹的特征代号为B ；公称直径为螺纹的大径；左旋螺纹旋向代号为“ＬＨ”,右旋螺纹的旋向省略。

②中径公差带代号由公差等级数字和基本偏差代号组成，内螺纹的偏差代号用大写字母，外螺纹用小写字母。

③螺纹的旋合长度分为中等、长两种旋合长度，分别用代号Ｎ、Ｌ表示，中等旋合长度“N ” 不标出。

例如：Tr40×14(P7)LH-8e-L（3）管螺纹的标记管螺纹分为非螺纹密封管螺纹和用螺纹密封管螺纹。

非螺纹密封管螺纹的内外螺纹标记格式不同：外螺纹：内螺纹：具体的标记说明如下：①螺纹的特征代号为G。

②尺寸代号并不表示管螺纹的大径且以英寸为单位，标注时不标写单位，约等于管子的孔径，不得称为公称直径。

③外螺纹的公差等级分为Ａ级、Ｂ级两种；内螺纹只有一种，不标注公差等级代号。

④左旋螺纹旋向代号为“ＬＨ”,右旋螺纹的旋向省略。

注意：用螺纹密封管螺纹的标记比非螺纹密封管螺纹外螺纹少公差等级代号这一项，因为它的内、外螺纹的公差等级都只有一种。

一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。

下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。

由于纹采用了规定画法，没有完全表示出螺纹要素及其精度等，此需要在图样中对螺纹进行标注。

标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代（大径、导程、螺距、线数）、公差带代号（顶径中径）、合长度代号（短、中、长三种）、旋向代号（左旋右旋）。

标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代是定性的因此用引线引出标注，引出线从大径引出。

2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。

非标准纹没有专用代号，需要标注每一个尺寸，技术要求等。

应当尽量采用标准螺纹。

普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普螺纹，螺距可以通过查阅标准获得。

细牙螺纹必须标注螺距，M16X1.25表示为细牙普通螺纹，螺距为1.25。

公差代号按照：中径顶径的顺序标注，表示螺纹连接时的紧程度，用数字字母表示，数字代表精度等级，数字越小、精越高，制造越难。

字母代表尺寸与标准尺寸偏离的程度。

一般螺纹（杆）要比内螺纹（孔）要小一些。

外螺纹用小写字母表示只有e、f、g、h四个字母，离h越近，间隙越小。

内螺纹用写表示，只有G, H两。

个字母。

如果中径和顶径的公差代号同，标一个就可以了。

旋合长度分为短、中、长三种，代号分别用S、N、L表示一般中等旋合长度不用标注。

右旋螺纹不标注旋向，左旋标注LH。

2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。

螺纹的线数一般不用标注，隐含在导程和螺距之中，如果表示的话，可在后面增加括号说明（例如双线为two starts；线为three starts；四线为four starts），标注的线数必须使用文。

标准螺纹概述及标注连接和紧固、传动、紧密牙型：55°三角形、60°三角形、矩形、梯形、锯齿形螺距P：相邻两牙在中径线上对应两点间的轴向距离导程P n：同一条螺旋线的相邻两牙在中径线上，对应两点间的轴向距离。

双线螺纹的导程为两倍螺距，多线螺纹的导程为多倍螺距直径：大径（普通螺纹、梯形螺纹，矩形螺纹为螺纹公称直径，管螺纹的公称直径近似为连接的内管的直径），中径（一假想圆柱的直径，在此圆柱上齿槽宽等于齿厚）、小径（外螺纹牙低径、内螺纹牙顶径）线数：单线，双线，多线。

旋向：左旋、右旋以母体分类：圆柱螺纹，圆锥螺纹普通螺纹（GB/T192~197 2003）：60°牙型角三角形螺纹，按导程分粗牙、细牙。

粗牙螺纹应用最为广泛，是一般用途螺纹，细牙螺纹自锁性好，但牙型小、不耐磨、易滑牙，常用在薄壁件或对自锁性要求较高的地方上。

普通螺纹起紧固和连接的作用。

矩形螺纹（目前无国标）：牙型为正方形，牙厚为螺距一半，仅用于一般传动场合，如台钳、千斤顶等，精度差，强度低，工艺性差。

梯形螺纹（GB/T5796.1~4-2005）：牙型角α为30°，牙型高度为0.5P，螺纹副对中行性好，螺纹副牙顶牙低间隙相同，可调整间隙。

广泛应用于各种传动场合，如机床丝杠等。

锯齿类型螺纹（GB/T13576.1~4-1992）：用于单向受力的传动或定位，如起重机吊钩等管连接用普通细牙螺纹：与普通细牙螺纹相同，用于液压系统、气动系统、润滑附件、仪表连接处等。

55°非密封管螺纹（GB/T7307-2001）：牙型角55°，圆柱螺纹，牙顶牙底均为圆弧，只起连接管道作用，不密封，如电线走线管。

55°密封管螺纹（GB/T7306.1~2-2000）：：牙型角55°，圆柱螺纹与圆锥螺纹配合，或两圆锥螺纹配合，用于有密封要求的场合。

60°密封管螺纹（GB/T12716-2002）：牙型角60°，规定牙顶牙底为平的，实际加工多为圆弧形，配合同55°密封管螺纹方式。

（四）螺纹的标注（普通螺纹的标注、管螺纹的标注、梯形螺纹的标注、锯齿形螺纹的标注）螺纹的标注格式：螺纹代号 --螺纹公差带代号--螺纹旋合长度代号组成。

螺纹的精度由公差带代号和旋合长度代号来共同来决定，反映螺纹加工的难易。

1.普通螺纹的标注（1）螺纹代号螺纹特征代号 M 公称直径X螺距旋向粗牙普通螺纹的螺纹代号用牙型代号“ M”及“公称直径”表示；细牙普通螺纹的螺纹代号用牙型代号“M”及“公称直径X螺距”表示。

当螺纹为左旋时，在螺纹代号后加“LH”字。

（2）螺纹公差带代号包括中径公差带代号与顶径公差带代号。

螺纹公差带代号由表示其大小的公差等级数字和基本偏差字母组成。

如 6H、6g等。

中径公差带代号与顶径公差带代号不相同则要分别标注，如M20-5g6g；若两者相同，则只标注一个代号，如M20-6g。

（3）螺纹旋合长度代号按短 (S) 、中(N) 、长(L)有三组旋合长度。

在一般情况下，不标注旋合长度，按中等旋合长度（N）来确定；必要时加注旋合长度代号S或L。

如M20-6H-S，M20-5g6g-L。

有关常用的螺纹公差等级及基本偏差如表 14-1 .2.管螺纹的标注管螺纹的标注格式：螺纹特征代号尺寸代号公差等级旋向。

管螺纹的螺纹特征代号在前面已经介绍，尺寸代号为英寸单位；对非螺纹密封的外管螺纹可标注公差等级，公差等级有A，B两种，其它管螺纹的公差等级只有一种，可省略标注；旋向代号中，若为右旋可不标注，若为左旋，用“-LH”来注明。

[例]G1 1/2“ —LH 表示用于非螺纹密封的圆柱管螺纹，尺寸代号为1 1/2 英寸，为左旋。

R1 1/2“ —LH表示用于螺纹密封的左旋圆锥外管螺纹，尺寸代号为1 1/2 英寸。

注意，在对管螺纹的标注时，要用指引线的形式进行标注。

指引线应从大径线上引出，且不得与剖面线平行。

3.梯形螺纹的标注梯形螺纹的标注格式：螺纹代号 --螺纹公差带代号--螺纹旋合长度代号。

梯形螺纹的螺纹代号由牙型代号和尺寸规格组成，若为右旋可不标注，若为左旋，用“ -LH”来注明。

1、普通螺纹的标注普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。

具体的标记格式是：(1)螺纹代号普通螺纹的牙型符号用“M”表示。

粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“LH”，例如M16*1LH。

(2)螺纹公差带代号螺纹公差带代号包括中径公差带代号和顶径公差带代号。

它由表示其大小的公差等级数字和表示其位置的基本偏差的字母(内螺纹用大写字母，外螺纹用小写字母)组成，例如6H、6g。

如果中径公差带代号和顶径公差带代号不同，则分别注出代号，其中径公差带代号在前，顶径公差带代号在后，如M10—5g6g；如果中径和顶径公差带相同，则只注一个代号，如M10*1—6H。

内、外螺纹旋合成螺纹副时，其配合公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，例如M10—6H/6g。

(3)旋合长度代号国标对普通螺纹的旋合长度，规定为短(S)、中(N)、长(L)三组。

螺纹的精度分为精密、中等和粗糙三级。

螺纹的旋合长度和精度等级不同，对应的公差带代号也不一样。

在一般情况下不标注螺纹的旋合长度，其螺纹公差带按中等旋合长度(N)确定；必要时在螺纹公差带代号之后加注旋合长度代号S或L，如M10—5g6g—S；特殊需要时，可注明旋合长度的数值，如M20*2LH—7g6g—40。

普通螺纹在图上的标注示例，见表9-2。

2、管螺纹的标注管螺纹分为55°密封管螺纹和55°非密封管螺纹。

螺纹标记的内容和格式是：表9-2 普通螺纹标注示例55°非密封管螺纹：以上框格对非螺纹密封的外管螺纹适用。

以上框格对非螺纹密封的内管螺纹适用。

(1)上述螺纹标记中的螺纹特征代号分两类：①55°密封管螺纹特征代号：Rp表示圆柱内螺纹，R1表示与圆柱内螺纹相配合的圆锥外螺纹；Rc表示圆锥内螺纹，R2表示与圆锥内螺纹相配合的圆锥外螺纹。

梯形螺纹的基础知识1．梯形螺纹的作用及种类梯形螺纹是常用的传动螺纹，精度要求比较高。

如车床的丝杠和中、小滑板的丝杆等。

梯形螺纹有两种，国家标准规定梯形螺纹牙型角为30º。

英制梯形螺纹的牙型角为29º，在我国较少采用。

2．梯形螺纹的标记梯形螺纹的标记由螺纹代号、公差带代号及旋合长度代号组成。

梯形螺纹代号用字母Tr及公称直径×螺距与旋向表示，左旋螺纹旋向为LH，右旋不标。

梯形螺纹公差带代号仅标注中径公差带，如7H、7e，大写为内螺纹，小写为外螺纹。

梯形螺纹的旋合长度代号分N、L两组，N表示中等旋合长度，L表示长旋合长度。

标记示例：Tr22×5—7H表示梯形螺纹，公称直径为22mm，螺距为5mm，中径公差带代号为7H。

3．梯形螺纹的牙型4.梯形螺纹各部分名称、代号、计算公式及基本尺寸确定5、梯形螺纹的车削方法a）左右切削法b）车直槽法c）车阶梯槽法1．梯形外螺纹的车削（1）螺距小于4mm和精度要求不高的工件，可用一把梯形螺纹车刀，并用少量的左右切削法车削。

（2）螺距大于4mm和精度要求高的梯形螺纹，一般采用车直槽法，分刀车削，先用车槽刀车出螺旋槽，再用梯形螺纹车刀进行车削。

具体做法如下：a)车梯形螺纹时，螺纹顶径留0.3mm左右余量，且倒角与端面成15°。

b)选用刀头宽度稍小于槽底宽的车槽刀，粗车螺纹（每边留0.25～0.35mm左右的余量）。

c)用梯形螺纹车刀采用左右切削法车削梯形螺纹牙型两侧面，每边留01～0.2mm的精车余量，并车准螺纹小径尺寸。

d)精车大径至图样要求。

e)选用梯形螺纹精车刀，采用左右切削法完成螺纹加工。

2．梯形内螺纹的车削梯形内螺纹的车削与车削三角形内螺纹基本相同。

车削梯形内螺纹时，进刀深度不易掌握，可先车准螺纹孔径尺寸，然后粗车。

精车时应不进刀车削2～3次，以消除刀杆的弹性变形，保证螺纹的精度要求。

如有侵权请联系告知删除，感谢你们的配合！。

螺纹环规螺纹塞规的种类及代号标注螺纹赛环规作为时下最为常⽤的检测⼯具，使⽤⽅便，精度稳定耐⽤收到⼴⼤客户的青睐，螺纹环规/螺纹塞规按⽤途可分为联接螺纹和传动螺纹两类。

常⽤标准螺纹环规/螺纹塞规的种类及⽤途。

1.常⽤螺纹环规/螺纹塞规的种类和标注类型⽛型放⼤图特征代号标注⽰例⽤途及说明普通螺纹粗⽛最常⽤的⼀种联接螺纹，直径相同时，细⽛螺纹的螺距⽐粗⽛螺纹的螺距⼩，粗⽛螺纹不注螺距细⽛管螺纹⾮螺纹密封管道联接中的常⽤螺纹，螺距及⽛型均较⼩，其尺⼨代号以in为单位，近似地等于管⼦的孔径。

螺纹的⼤径应从有关标准中查出，代号R表⽰圆锥外螺纹，Rc表⽰圆锥内螺纹，Rp表⽰圆柱内螺纹螺纹密封梯形螺纹常⽤的两种传动螺纹，⽤于传递运动和动⼒，梯形螺纹可传递双向动⼒，锯齿形螺纹⽤来传递单向动⼒锯齿形螺纹螺纹联接的画法如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍⽤各⾃的画法表⽰。

内、外螺纹的⼤、⼩径的粗细实线应分别对齐。

2.螺纹的代号标注特征代号公称直径× 螺距(单线时) 旋向导程(P螺距)(多线时)管螺纹的标注格式为：特征代号尺⼨代号旋向其中，右旋螺纹省略不注，左旋⽤“ LH”表⽰。

3.螺纹标记的标注：当螺纹精度要求较⾼时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。

螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明：1. 旋合长度规定为短(⽤S表⽰)、中(⽤N表⽰)、长(⽤L表⽰)三种。

⼀般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。

必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。

特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。

2.公差带代号由数字加字母表⽰(内螺纹⽤⼤写字母，外螺纹⽤⼩写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，⽽H7，g6代表圆柱体公差代号。

本⽂版权归属：汽车检具 转载请注明，肆意删除链接，我们将保留追责权利。

梯形螺纹的标注方法标准螺纹的标注方法更新时间不一样，有些还不太统一。

梯形螺纹的标准为GB/T 5796.4-1986，跟原来的普通螺纹的标准一样（标注格式）。

其标注格式如下：（对于原来的老图，包括普通螺纹大家也应该认识）。

螺纹特征代号大径×导程(P螺距)旋向—公差代号—旋合长度代号。

梯形螺纹的特征代号为：Tr。

例如：大径40，导程14、螺距7、左旋、中径顶径公差代号为7e，中等旋合长度的梯形螺纹的标注为：Tr40×14(P7)LH-7e。

对于单线螺纹，大径后面直接标螺距数值即可。

如大径40，螺距7、单线、右旋、中径顶径公差代号为7e，中等旋合长度的梯形螺纹的标注为：Tr40×P7-7e注意右旋螺纹不标旋向。

注意：新的梯形螺纹标准的颁布，有可能和普通螺纹标一致的趋势。

目前的设计应该按照上面的方法进行设计。

un制螺纹是美英加等共同制定的以英制尺寸为基础的螺纹标准，称统一螺纹，习惯称美制螺纹（因为在美国普遍采用，而英国仍多采用自成体系的另一种螺纹：英制BS螺纹)。

统一螺纹根据其牙距（每英寸牙数）分别有粗牙螺纹（UNC)、细牙螺纹（UNF)、超细牙螺纹(UNEF)、特殊牙距螺纹(UNS)、固定牙距螺纹（4UN(每英寸4牙，下类同)、6UN、8UN、12UN、16UN、20UN、28UN 和32UN）,对外螺纹来说，还有规定牙底为圆弧的UNR 螺纹五、螺纹的标注规定螺纹的标注包括螺纹标记的标注、螺纹长度的标注和螺纹副的标注。

1常用螺纹的标记普通螺纹应用最广，它的标记由三部分组成，即螺纹代号、公差带代号和旋合长度代号，每部分用横线隔开；其中螺纹代号又包括特征代号、公称直径、螺距和旋向。

标记格式为：特征代号公称直径×螺距旋向-公差带代号-旋合长度代号例如，标记M20×15LH-5g6g-S，其含义为：普通螺纹(M)，公称直径为20 mm，细牙，螺距为1 5 mm，左旋(LH)；中径公差带代号为5g，顶径公差带代号为6g；短旋合长度(S)。
