管螺纹的代号标注

螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。

下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。

由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。

标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。

标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。

2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。

非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。

应当尽量采用标准螺纹。

普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。

细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。

公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。

字母代表尺寸与标准尺寸偏离的程度。

一般外螺纹（杆）要比内螺纹（孔）要小一些。

外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。

内螺纹用大写表示，只有G, H两。

个字母。

如果中径和顶径的公差代号相同，标一个就可以了。

旋合长度分为短、中、长三种，代号分别用S、N、L表示。

一般中等旋合长度不用标注。

右旋螺纹不标注旋向，左旋标注LH。

2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。

螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。

管螺纹的种类代号及标注方法螺纹是一种常见的紧固连接方式，广泛应用于机械设备中。

根据螺纹的形状和用途不同，可以分为多种种类。

下面将介绍几种常用的螺纹种类、代号以及标注方法。

1. 三角牙螺纹：也称为国际通用螺纹，是最常见的螺纹类型之一、它的代号为ISO，并由三条等腰直角三角形组成的螺纹刀具加工而成。

标注方法为螺纹直径和螺距。

例如，M10 × 1.5表示螺纹直径为10mm，螺距为1.5mm。

2. 扁平牙螺纹：它的牙型刀具由两个斜面构成，分别为牙顶和牙底两个不对称的斜面。

它的代号为BSW，全名为British Standard Whitworth Thread，是英国标准螺纹。

它的标注方法为螺距和牙数。

例如，1/4 线表示螺距为1/4英寸，每英寸有12个牙。

3. 丝杠螺纹：主要用于传动装置，如液压机械、机床等。

它的代号为ACME，是一种方形螺纹，两牙的角度为29度。

标注方法为螺距和梢直径。

例如，ACME 1/4-10表示螺距为1/4英寸，梢直径为10mm。

4. 机床螺纹：主要用于机床设备的连接和传动，如进给螺纹、导程螺纹等。

它的代号为UNC/UNF，全名为Unified National Coarse/Fine Thread，是美国统一国际粗细螺纹。

标注方法为螺距和牙数。

例如，1/2-13 UNC表示螺距为1/2英寸，每英寸有13个牙。

5. 鹰嘴牙螺纹：主要用于管道连接。

它的代号为G，全名为German Thread，是一种锥度为1：30的螺纹。

标注方法为螺纹直径和螺距。

例如，G1/2表示螺纹直径为1/2英寸，螺距为19mm。

6. 电缆连接螺纹：主要用于电缆接头连接。

它的代号为PG，全名为Polyamid-Gewinde，是一种多孔牙螺纹。

标注方法为螺距和螺纹直径。

例如，PG7表示螺距为1mm，螺纹直径为12.5mm。

螺纹的代号和标注方法是根据各个国家和地区的标准和需求不同而定。

以上只是其中几种常用螺纹的代号和标注方法，还有其他类型的螺纹种类，如管螺纹、汽车螺纹等。

CAD图纸‎螺纹标注技‎巧
4、螺纹尺寸标‎注
（1）普通螺纹的‎尺寸标注（图7）普通螺纹的‎尺寸由螺纹‎长度、螺纹工艺结‎构尺寸和螺‎纹标记组成‎，其中螺纹标‎记一定要注‎在大径上。

完整的螺纹‎标记如下：特征代号公称直径×螺距旋向- 中径公差代‎号顶径公差代‎号旋合长度代‎号
普通螺纹的‎牙型代号为‎M，有粗牙和细‎牙之分，粗牙螺纹的‎螺距可省略‎不注；中径和顶径‎的公差带代‎号相同时，只标注一次‎；右旋螺纹可‎不注旋向代‎号，左旋螺纹旋‎向代号为L‎H；旋合长度为‎中型(N)时不注，长型用L表‎示，短型用S表‎示。

（2）管螺纹的尺‎寸标注管螺纹分为‎用螺纹密封‎管螺纹和非‎螺纹密封管‎螺纹。

管螺纹的尺‎寸引线必须‎指向大径，其标记组成‎如下：
密封管螺纹‎代号：特征代号尺寸代号- 旋向代号
非密封管螺‎纹代号：特征代号尺寸代号公差等级代‎号－旋向代号
需要注意的‎是，管螺纹的尺‎寸代号并不‎是指螺纹的‎大径，其参数可由‎相关手册中‎查出。

表1 管螺纹的尺‎寸标注
三、一些螺纹的‎绘制技巧和‎标注技巧。

在浩辰CA‎D机械软件‎中，提供了简单‎的螺纹孔的‎标准画法，还提供了更‎加全面的螺‎纹标注。

打开浩辰C‎A D机械软‎件，在菜单栏【浩辰机械】--【构造工具】--【单孔】/【构造孔】在这里依照‎命令行提示‎，输入直径和‎放置位置即‎可得到我们‎的螺纹孔。

在标注方面‎，更是提供了‎全面的螺纹‎标注，【浩辰机械】--【尺寸标注】--【螺纹标注】弹出如图窗‎口，里面提供了‎所有螺纹的‎标准标注格‎式和选项。

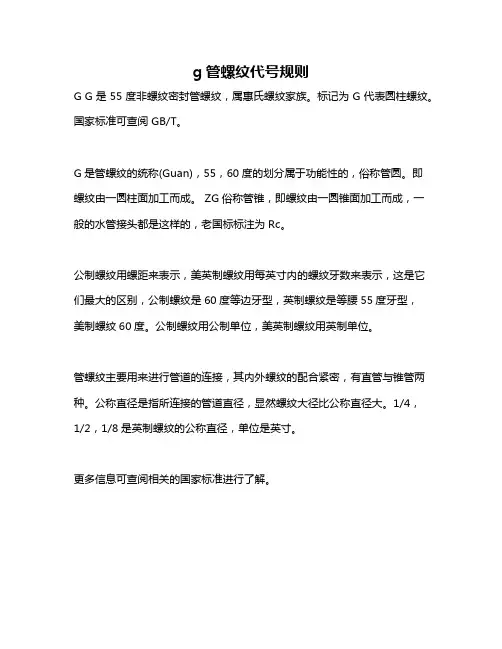

g管螺纹代号规则
G G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族。

标记为 G 代表圆柱螺纹。

国家标准可查阅 GB/T。

G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，
美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，
1/2，1/8是英制螺纹的公称直径，单位是英寸。

更多信息可查阅相关的国家标准进行了解。

螺纹的标注方法1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。

下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。

由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。

标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。

标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。

2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。

非标准螺纹没有专用代号，需要标注每一个尺寸，技术要求等。

应当尽量采用标准螺纹。

普通螺纹的标注方法1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。

细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。

公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。

字母代表尺寸与标准尺寸偏离的程度。

一般外螺纹（杆）要比内螺纹（孔）要小一些。

外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。

内螺纹用大写表示，只有G, H两。

个字母。

如果中径和顶径的公差代号相同，标一个就可以了。

旋合长度分为短、中、长三种，代号分别用S、N、L表示。

一般中等旋合长度不用标注。

右旋螺纹不标注旋向，左旋标注 LH。

2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。

螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。

螺纹的正确标注从事机械设计工作时，在零件图中经常会有螺纹特征，除了要规范地画出螺纹，还需要正确地标注，以保证加工出的零件是你想要的，装配时不至出错。

此外，装配图中也经常会用到螺纹标准件，在明细表中同样需正确标记，以便采购部门正确购买。

在其他人员读机械图纸时，同样也需要看懂螺纹的标注。

所以，关于螺纹的标注知识是从事紧固件行业人员必备的技能。

本文将主要介绍各种螺纹的标注。

1 普通螺纹普通螺纹是生活和工作中使用最广泛的螺纹，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹大多为普通螺纹。

普通螺纹分粗牙普通螺纹和细牙普通螺纹。

细牙普通螺纹多用于精密零件和薄壁零件上（如液压管接头中用的普通螺纹均为细牙）。

在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注（因为同一直径的细牙普通螺纹可能有多种螺距，而粗牙的螺距是一定的）。

关于普通螺纹的螺距，在国标（GB/T 193 普通螺纹直径与螺距系列）中有详尽的说明。

普通螺纹的完整标记由五部分组成:例如：M10×1 ― 7H ― L ― LH（1）普通螺纹的特征代号和尺寸代号特征代号：M (表示普通螺纹) 。

尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。

“M10”表示：公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。

“M10×1”表示：公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。

（2）普通螺纹的公差带代号普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。

当螺纹中径公差带与顶径公差带代号不同时，需分别注出，如：M10―5g6g（5g为中径公差带代号，6g为顶径公差带代号）。

当中径与顶径公差带代号相同时，只注一个代号，如：M10×1―7H。

公差带代号为6g或6H(公称直径≥ 1.6mm)时不标注（在普通螺纹的公差带不标时，均默认公差带为6g或6H）。

1、公制螺纹所标注的公称尺寸即直径值，而英制要所标注的尺寸乘以25.4，才等与其直径值。

2、公制螺纹的牙型角为60度，而英制螺纹的牙型角为55度。

3、公制螺纹螺距就是其相邻两牙在中径线上对应两点间的轴向距离。

而英制螺纹的螺距可由1英寸长度内的牙数换算出来。

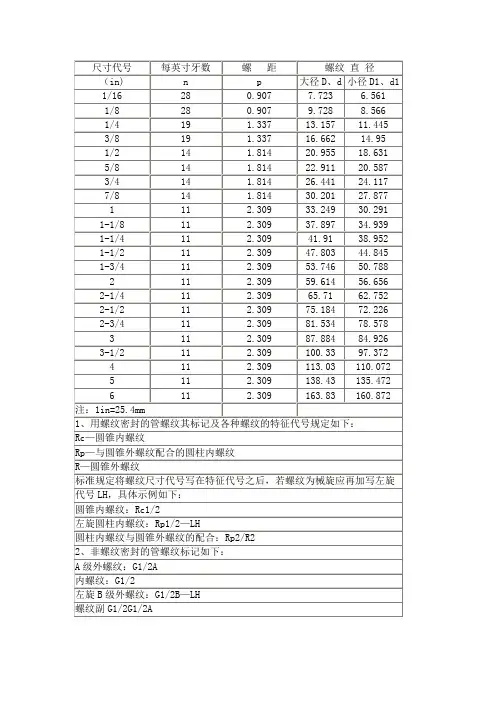

公称通径DN/mm 俗称相当管螺纹/in 外径D/mm6 1分管1/8 108 2分管1/410 3分管3/8 14或1715 4分管1/2 18或2220 6分管3/4 25或2725 1寸管 1 32或34尺寸代号每25.4mm内的牙数n螺距p 牙高h圆弧半径r基面上的直径基准长度\基本有效螺纹长度装配余量大径（基准直径）d=D中径d2小径d1=D1余量圈数1/16 28 0.907 0.581 0.125 7.723 7.142 6.561 4 6.5 2.5 2+3/4 1/8 28 0.907 0.581 0.125 9.728 9.147 8.566 4 6.5 2.5 2+3/4 1/4 19 1.337 0.856 0.184 13.157 12.301 11.445 6 9.7 3.7 2+3/41.本标准包括了圆锥内螺纹和圆柱内螺纹与圆锥外螺纹两种联接形式。

2.本标准适用于管子、管接头、旋塞、阀门和其它螺纹联接的附件。

3.当内螺纹的结构无螺尾时，有效螺纹的长度不应小于表中最小值的80%。

4.与圆锥外螺纹配合的圆柱内螺纹，其各直径的极限偏差均为圆锥内螺纹基面轴向位移的确良/16。

5. 标记示例：螺纹特征代号：R表示圆锥外螺纹；Rc表示圆锥内螺纹；Rp表示圆柱内螺纹公称直径为1 1/2的圆锥内螺纹：Rc1 1/2公称直径为1 1/2的圆柱内螺纹与圆锥外螺纹组成的螺纹副：Rp1 1/2 / R1 1/2公称直径为1 1/2的圆锥内螺纹与圆锥外螺纹组成的螺纹副：Rc1 1/2 / R1 1/2当螺纹为左旋时 Rc 1 1/2 / R1 1/2 -LH6. 示图中：内、外圆锥螺纹牙型圆柱内螺纹牙型p = 25.4 / n p = 25.4 / nH = 0.960237p H = 0.960491p h = 0.640327p h = 0.640327p r = 0.137278p r = 0.137329p。

螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。

为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。

按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。

(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。

画图时小径尺寸可近似地取d l≈0.85d。

(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。

(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。

2．内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。

螺纹终止线用粗实线表示。

剖面线应画到表示牙顶圆投影的粗实线为止。

(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。

(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。

(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。

3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接，一般用剖视图表示。

此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。

画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。

这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。

按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示。

图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹)时，可按图9-12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。

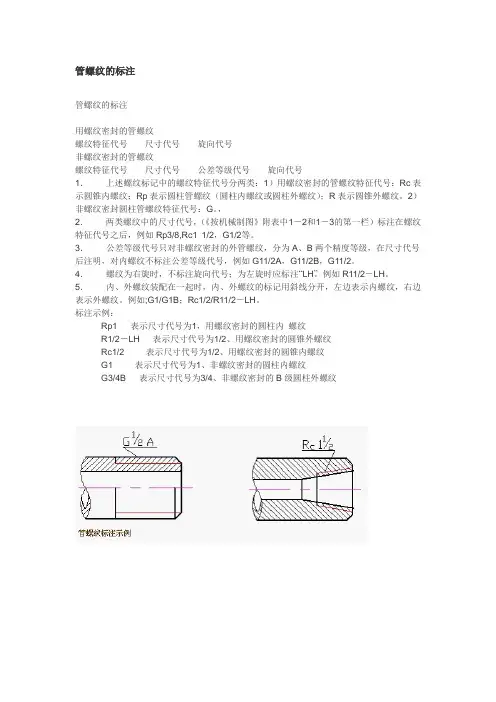

管螺纹的标注
管螺纹的标注
用螺纹密封的管螺纹
螺纹特征代号尺寸代号旋向代号
非螺纹密封的管螺纹
螺纹特征代号尺寸代号公差等级代号旋向代号
1．上述螺纹标记中的螺纹特征代号分两类：1）用螺纹密封的管螺纹特征代号：Rc表示圆锥内螺纹；Rp表示圆柱管螺纹（圆柱内螺纹或圆柱外螺纹）；R表示圆锥外螺纹。

2）非螺纹密封圆柱管螺纹特征代号：G。

，
2．两类螺纹中的尺寸代号，（《按机械制图》附表中1－2和1－3的第一栏）标注在螺纹特征代号之后，例如Rp3/8,Rc1 1/2，G1/2等。

3．公差等级代号只对非螺纹密封的外管螺纹，分为A、B两个精度等级，在尺寸代号后注明，对内螺纹不标注公差等级代号，例如G11/2A，G11/2B，G11/2。

4．螺纹为右旋时，不标注旋向代号；为左旋时应标注“LH”。

例如R11/2－LH。

5．内、外螺纹装配在一起时，内、外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹。

例如;G1/G1B；Rc1/2/R11/2－LH。

标注示例：
Rp1 表示尺寸代号为1，用螺纹密封的圆柱内螺纹
R1/2－LH 表示尺寸代号为1/2、用螺纹密封的圆锥外螺纹
Rc1/2 表示尺寸代号为1/2、用螺纹密封的圆锥内螺纹
G1 表示尺寸代号为1、非螺纹密封的圆柱内螺纹
G3/4B 表示尺寸代号为3/4、非螺纹密封的B级圆柱外螺纹。

螺纹的标注方法由于螺纹的规定画法不能表达出螺纹的种类和螺纹的要素，因此在图中对标准螺纹需要进行正确的标注。

螺纹的标记及其图样标注见表7-1所示。

表7-1 螺纹的标记及其图样标注（续表）1．普通螺纹普通螺纹用尺寸标注形式注在内、外螺纹的大径上，其标注的具体项目和格式如下：普通螺纹的螺纹代号用字母“M”表示。

普通粗牙螺纹不必标注螺距，普通细牙螺纹必须标注螺距。

公称直径、导程和螺距数值的单位为mm。

右旋螺纹不必标注，左旋螺纹应标注字母“LH”。

中径公差带代号和顶径公差带代号由表示公差等级的数字和字母组成。

大写字母代表内螺纹，小写字母代表外螺纹。

顶径是指外螺纹的大径和内螺纹的小径，若两组公差带相同，则只写一组。

表示内、外螺纹旋合时，内螺纹公差带在前，外螺纹公差带在后，中间用“／”分开。

在特定情况下，中等公差精度螺纹不注公差带代号（内螺纹：5H，公称直径小于和等于1.4mm时；6H，公称直径大于和等于1.6mm时。

外螺纹：5h，公称直径小于和等于1.4mm时；6h，公称直径大于和等于1.6mm时。

）普通螺纹的旋合长度分为短、中、长三组，其代号分别是S、N、L。

若是中等旋合长度，其旋合代号N可省略。

如图7-12所示为普通螺纹标注示例。

图7-12 普通螺纹标注示例2．传动螺纹传动螺纹主要指梯形螺纹和锯齿形螺纹，它们也用尺寸标注形式，注在内外螺纹的大径上，其标注的具体项目及格式如下：梯形螺纹的螺纹代号用字母“Tr”表示，锯齿形螺纹的特征代号用字母“B”表示。

多线螺纹标注导程与螺距，单线螺纹只标注螺距。

右旋螺纹不标注代号，左旋螺纹标注字母“LH”。

传动螺纹只注中径公差带代号。

旋合长度只注“S”（短）、“L”（长），中等旋合长度代号“N”省略标注。

如图7-13所示为传动螺纹标注示例。

图7-13 传动螺纹标注示例3．管螺纹管螺纹的标记必须标注在大径的引出线上。

常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。

这里要注意，管螺纹的尺寸代号并不是指螺纹大径，也不是管螺纹本身任何一个直径，其大径和小径等参数可从有关标准中查出。

NPT，PT，G，ZG，Z，R，RC，RP，ZM，M都是管螺纹．管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管、锥管两种。

NPT是National (American) Pipe Thread 的缩写，属于美国标准的60°锥管螺纹，主要用于北美地区。

国家标准可参考GB/T 12716PT是Pipe Thread 的缩写，是55°密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家。

常用于水及煤气管行业，锥度规定为1:16。

国家标准可参考GB/T 7306标记为G 代表圆柱螺纹．G 就是管螺纹（直管螺纹、平行螺纹）的统称(Guan)，55°、60°的划分属于功能性的，属惠氏螺纹家族。

螺纹由一圆柱面加工而成。

现在通常标记为R，国家标准可参考GB/T 7307 ，直管螺纹主要起联接作用，在有效螺纹段内直径都是相等的，其联接后密封性较差，不能直接用于对密封性有较高要求的场合，比如高压场合。

ZG锥管的拼音首字母，螺纹是由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为RCZG螺纹由于结构特点，在有效螺纹段内直径不相等，联接时旋进的越紧，其密封性越好，主要使用在密封性要求较高的场合。

公制普通螺纹分为粗牙和细牙两种。

粗牙普通螺纹用螺纹代号（M）和公称直径表示，如M10、M16等；细牙普通螺纹用螺纹代号（M）和公称直径×螺距表示，如M10×1、M20×1.5等。

完整的螺纹标记是由螺纹特征代号和公差带代号及旋合长度代号组成的，如M20×1.5-6g-S。

M：螺纹代号；20：公称直径；1.5：螺纹导程；6g：公差带等级；S：旋合长度（中等旋合长度不标注）。

公制螺纹与英制螺纹的区别：公制螺纹是60度等边牙型，英制螺纹是55度等腰牙型，美制螺纹是60度；公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹用公制单位，美英制螺纹用英制单位。

（四）螺纹的标注（普通螺纹的标注、管螺纹的标注、梯形螺纹的标注、锯齿形螺纹的标注）螺纹的标注格式：螺纹代号 --螺纹公差带代号--螺纹旋合长度代号组成。

螺纹的精度由公差带代号和旋合长度代号来共同来决定，反映螺纹加工的难易。

1.普通螺纹的标注（1）螺纹代号螺纹特征代号 M 公称直径X螺距旋向粗牙普通螺纹的螺纹代号用牙型代号“ M”及“公称直径”表示；细牙普通螺纹的螺纹代号用牙型代号“M”及“公称直径X螺距”表示。

当螺纹为左旋时，在螺纹代号后加“LH”字。

（2）螺纹公差带代号包括中径公差带代号与顶径公差带代号。

螺纹公差带代号由表示其大小的公差等级数字和基本偏差字母组成。

如 6H、6g等。

中径公差带代号与顶径公差带代号不相同则要分别标注，如M20-5g6g；若两者相同，则只标注一个代号，如M20-6g。

（3）螺纹旋合长度代号按短 (S) 、中(N) 、长(L)有三组旋合长度。

在一般情况下，不标注旋合长度，按中等旋合长度（N）来确定；必要时加注旋合长度代号S或L。

如M20-6H-S，M20-5g6g-L。

有关常用的螺纹公差等级及基本偏差如表 14-1 .2.管螺纹的标注管螺纹的标注格式：螺纹特征代号尺寸代号公差等级旋向。

管螺纹的螺纹特征代号在前面已经介绍，尺寸代号为英寸单位；对非螺纹密封的外管螺纹可标注公差等级，公差等级有A，B两种，其它管螺纹的公差等级只有一种，可省略标注；旋向代号中，若为右旋可不标注，若为左旋，用“-LH”来注明。

[例]G1 1/2“ —LH 表示用于非螺纹密封的圆柱管螺纹，尺寸代号为1 1/2 英寸，为左旋。

R1 1/2“ —LH表示用于螺纹密封的左旋圆锥外管螺纹，尺寸代号为1 1/2 英寸。

注意，在对管螺纹的标注时，要用指引线的形式进行标注。

指引线应从大径线上引出，且不得与剖面线平行。

3.梯形螺纹的标注梯形螺纹的标注格式：螺纹代号 --螺纹公差带代号--螺纹旋合长度代号。

梯形螺纹的螺纹代号由牙型代号和尺寸规格组成，若为右旋可不标注，若为左旋，用“ -LH”来注明。

G螺纹和R螺纹G是指非螺纹密封的管螺纹：牙型角55度，内外螺纹均为圆柱形的管螺纹，配合后不具密封性，在管路中仅起联结作用，借助密封圈可用于静载下的低压管路。

牙顶牙底均为圆弧形。

R是指用螺纹密封的管螺纹：牙型角55度，旋紧后具有密封性。

牙顶牙底均为圆弧形。

锥螺纹的锥度为1：16。

有两种配合：1）圆柱内螺纹/圆锥外螺纹，用于低压静载，如水、煤气管；2）圆锥内螺纹/圆锥外螺纹，用于高压和承受冲击的场合。

G是指非螺纹密封的管螺纹；R是指用螺纹密封的管螺纹：R1、R2螺纹、G、Rp螺纹、Rc螺纹区别总结G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001圆柱内螺纹与圆锥外螺纹的标准GB/T7306.1-2000；圆锥内螺纹与圆锥外螺纹的标准GB/T7306.2-2000；1、圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;2、圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp, 如Rp3/4。

3、内外管螺纹只有一种公差带代号，因此省略不标。

4、螺纹副：尺寸代号只注写一次。

如Rc/R2 3/4，Rc只能和R2旋合；Rp/R1 3/4, Rp只能和R1旋合；5、R1和R2的区别：Rc是圆锥内螺纹代号，Rp是圆柱内螺纹，R是圆锥外螺纹代号（但是必须加脚标1或者2），的确不错，但是：与Rc圆锥内螺纹相配的是R1，譬如与Rc 1/4配的是R2 1/4（注意前面一个1是脚标）与Rp圆柱内螺纹相配的是R2，譬如与Rc 1/4配的是R1 1/4（注意前面一个1是脚标）。

GB/T 7306.1-2000中9.1款指出：Rp—表示圆柱内螺纹；R1—表示与圆柱内螺纹相配合的圆锥外螺纹。

GB/T 7306.2-2000中9.1款指出：Rc—表示圆缀内螺纹；R2—表示与圆锥内螺纹配合的圆锥外螺纹。

G螺纹和R螺纹G是指非螺纹密封的管螺纹：牙型角55度，内外螺纹均为圆柱形的管螺纹，配合后不具密封性，在管路中仅起联结作用，借助密封圈可用于静载下的低压管路。

牙顶牙底均为圆弧形。

R是指用螺纹密封的管螺纹：牙型角55度，旋紧后具有密封性。

牙顶牙底均为圆弧形。

锥螺纹的锥度为1：16。

有两种配合：1）圆柱内螺纹/圆锥外螺纹，用于低压静载，如水、煤气管；2）圆锥内螺纹/圆锥外螺纹，用于高压和承受冲击的场合。

G是指非螺纹密封的管螺纹；R是指用螺纹密封的管螺纹：R1、R2螺纹、G、Rp螺纹、Rc螺纹区别总结G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001圆柱内螺纹与圆锥外螺纹的标准GB/；圆锥内螺纹与圆锥外螺纹的标准GB/；1、圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;2、圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp, 如Rp3/4。

3、内外管螺纹只有一种公差带代号，因此省略不标。

4、螺纹副：尺寸代号只注写一次。

如Rc/R2 3/4，Rc只能和R2旋合；Rp/R1 3/4, Rp只能和R1旋合；5、R1和R2的区别：Rc是圆锥内螺纹代号，Rp是圆柱内螺纹，R是圆锥外螺纹代号（但是必须加脚标1或者2），的确不错，但是：与Rc圆锥内螺纹相配的是R1，譬如与Rc 1/4配的是R2 1/4（注意前面一个1是脚标）与Rp圆柱内螺纹相配的是R2，譬如与Rc 1/4配的是R1 1/4（注意前面一个1是脚标）。

GB/T 中款指出：Rp—表示圆柱内螺纹；R1—表示与圆柱内螺纹相配合的圆锥外螺纹。

GB/T 中款指出：Rc—表示圆缀内螺纹；R2—表示与圆锥内螺纹配合的圆锥外螺纹。

6、左旋时加LH。

锥管螺纹。

NPT螺纹分：一般密封圆柱管螺纹和一般密封圆锥管螺纹配合方式:圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

管螺纹及其公差一、55°密封管螺纹及其公差55°密封管螺纹分为圆柱内螺纹与圆锥外螺纹、圆锥内螺纹与圆锥外螺纹两种螺纹副，牙型角均为55°。

1. 圆柱内螺纹与圆锥外螺纹配合1) 螺纹特征代号：R P——表示圆柱内螺纹R 1——表示与圆柱内螺纹相配合的圆锥外螺纹标记示例：尺寸代号为3/4的右旋圆柱内螺纹的标记为R P3/4尺寸代号为3的右旋圆锥外螺纹的标记为R 132) 当螺纹为左旋时，应在尺寸代号后加注“LH”标记示例：尺寸代号为3/4的左旋圆柱内螺纹的标记为R P3/4LH3) 表示螺纹副时，螺纹的特征代号为“R P R 1”。

前面为内螺纹的特征代号，后面为外螺纹的特征代号，中间用斜线分开。

标记示例：有尺寸代号为3的右旋圆锥外螺纹与圆柱内螺纹所组成的螺纹副的标记为R PR 13圆柱内螺纹与圆锥外螺纹的基本尺寸及公差2．圆锥内螺纹与圆锥外螺纹配合1）螺纹特征代号：R C——圆锥内螺纹R 2——圆锥内螺纹配合的圆锥外螺纹R C3/4标记示例：尺寸代号为3/4的右旋圆锥内螺纹标记为R C3/4尺寸代号为3的右旋圆锥外螺纹标记为R 23尺寸代号为3/4的左旋圆锥内螺纹标记为R C3/4LH尺寸代号为3的右旋圆锥内螺纹与圆锥外螺纹所组成的螺纹副标记为：R C/ R 23圆锥内螺纹与圆锥外螺纹的基本尺寸及公差二、55°非密封管螺纹及其公差55°牙型角的圆柱管螺纹，由圆柱内螺纹与圆柱外螺纹形成配合的螺纹副螺纹特征代号：G——圆柱管螺纹标记示例：尺寸代号为3的右旋圆柱内螺纹标记为G3尺寸代号为2的A级右旋圆柱外螺纹标记为G2A尺寸代号为3/8的左旋圆柱内螺纹标记为G3/8LH尺寸代号为3/8的A级左旋圆柱外螺纹标记为G3/8A-LH表示螺纹副时，只标注外螺纹的标记代号55°非密封管螺纹基本尺寸及公差三、60°密封管螺纹及其公差60°管螺纹由圆锥内螺纹和圆锥外螺纹、圆柱内螺纹和圆锥外螺纹两种配合的螺纹副。
