MAPGIS在全国第二次农村土地调查数据库建设中的应用随着城市化进程的加快，我国农村土地调查工作也逐渐成为一个重要的任务。
而全国第二次农村土地调查数据库的建设对于土地管理和规划具有重要意义。
在这一过程中，MAPGIS地理信息系统展现出了其强大的应用能力。
本文就MAPGIS在全国第二次农村土地调查数据库建设中的应用进行探讨。
一、 MAPGIS的介绍MAPGIS是一种基于GIS（地理信息系统）技术的全能型空间信息管理系统。
它通过数值地图、属性数据库和应用系统的模型进行空间与属性数据存储、管理、分析和应用。
MAPGIS可以在PC端、移动设备以及云平台上运行，具有强大的数据处理和分析能力。
二、MAPGIS在农村土地调查中的应用1.数据采集和整理MAPGIS提供了完善的数据采集工具和方法，可以方便地进行土地调查信息的采集和整理。
调查员可以在移动设备上使用MAPGIS软件，通过GPS定位功能快速记录土地边界、土地利用类型、土地所有权等信息。
采集的数据可以直接存储到MAPGIS的数据库中，便于后续的数据处理和分析。
2.空间数据管理MAPGIS可以对土地调查数据进行整体管理，并与其他相关数据进行关联。
通过MAPGIS提供的地图编辑功能，可以对土地调查现场进行绘图和标注，进一步丰富调查数据。
同时，MAPGIS还支持对各种类型的空间数据进行导入和处理，如卫星影像、遥感数据等，从而为土地调查数据库的构建提供了更丰富的空间信息。
3.数据分析和可视化MAPGIS具有强大的数据分析和可视化功能，可以对土地调查数据进行各种统计和分析。
通过MAPGIS的查询和分析工具，可以方便地进行土地利用类型分布、土地面积变化等方面的研究。
此外，MAPGIS 还支持将土地调查数据与其他数据进行叠加分析，如气候数据、经济数据等，从而揭示土地利用背后的规律和问题。
4.应用系统的开发MAPGIS提供了强大的开发工具和接口，可以根据具体需求开发各类应用系统。

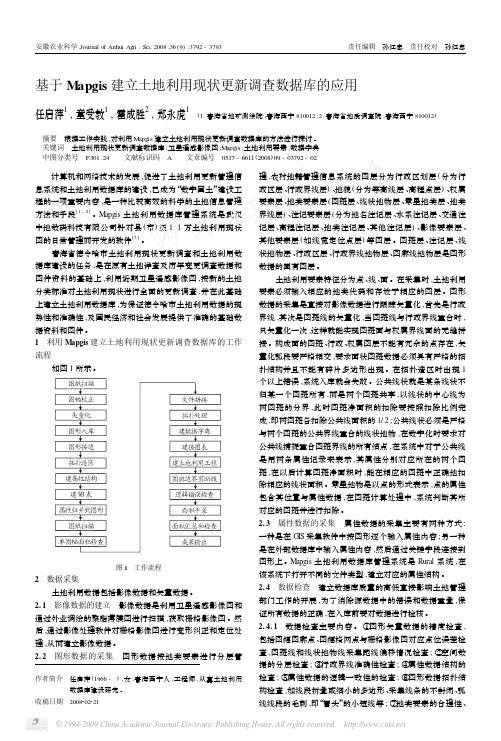

基于Mapgis 建立土地利用现状更新调查数据库的应用任启萍1,童受教1,霍成胜2,郑永虎1 (1.青海省地矿测绘院,青海西宁810012;2.青海省地质调查院,青海西宁810012)摘要 根据工作实践,对利用M apgis 建立土地利用现状更新调查数据库的方法进行探讨。
关键词 土地利用现状更新调查数据库;卫星遥感影像图;M apgis ;土地利用要素;数据字典中图分类号 F301.24 文献标识码 A 文章编号 0517-6611(2008)09-03792-02作者简介 任启萍(1966-),女,青海西宁人,工程师,从事土地利用数据库建设研究。
收稿日期 2008202221 计算机和网络技术的发展,促进了土地利用更新管理信息系统和土地利用数据库的建设,已成为“数字国土”建设工程的一项重要内容,是一种比较高效的科学的土地信息管理方法和手段[1-2]。
M apgis 土地利用数据库管理系统是武汉中地数码科技有限公司针对县(市)级1∶1万土地利用现状图的日常管理而开发的软件[3]。
青海省德令哈市土地利用现状更新调查和土地利用数据库建设的任务,是在原有土地详查及历年变更调查数据和图件资料的基础上,利用近期卫星遥感影像图,按新的土地分类标准对土地利用现状进行全面的更新调查,并在此基础上建立土地利用数据库,为保证德令哈市土地利用数据的现势性和准确性,及国民经济和社会发展提供了准确的基础数据资料和图件。
1 利用M apgis 建立土地利用现状更新调查数据库的工作流程如图1所示。
图1 工作流程2 数据采集土地利用数据包括影像数据和矢量数据。
2.1 影像数据的建立 影像数据是利用卫星遥感影像图和通过外业调绘的聚脂薄膜图进行扫描,获取栅格影像图。
然后,通过影像处理软件对栅格影像图进行变形纠正和定位处理,从而建立影像数据。
2.2 图形数据的采集 图形数据按地类要素进行分层管理,农村地籍管理信息系统的图层分为行政区划层(分为行政区层、行政界线层)、地貌(分为等高线层、高程点层)、权属要素层、地类要素层(图斑层、线状地物层、零星地类层、地类界线层)、注记要素层(分为地名注记层、水系注记层、交通注记层、高程注记层、地类注记层、其他注记层)、影像要素层、其他要素层(如线宽定位点层)等图层。
MAPGIS在土地利用数据库建设中的应用MAPGIS是土地利用数据库建设中常用的软件之一，文章以山东无棣县为切入点，研究和探讨利用该软件在农村土地调查、数据库建设中数据（属性）获取和组成及建库流程等相关技术。
利用MAPGIS软件建立土地利用数据库，从基础数据工作、数据采集与处理到数据库建立等方面做了较详细的概述。
建成后的数据库为地方土地管理部门提供了最基础的信息化数据资料。
标签：MAPGIS；土地调查；土地利用；数据库；无棣县1 概述GIS（地理信息系统）作为集计算机科学、地理学、测绘遥感学、环境科学、空间科学、信息科学和管理科学为一体的新兴边缘学科，正在迅速的发展，通过一系列的数据处理、空间操作和方法分析，为地球科学、环境科学和工程设计乃至企业管理决策提供有效的信息[1]。
GIS是对地理信息数据（包括图形和非图形数据，几何数据和属性数据）进行采集、加工和再现，并能回答一系列问题的计算机系统，所以它是必然的技术导向。
文章结合山东省无棣县1：1万土地利用现状数据库建设项目[2]，利用MAPGIS软件，从基础数据准备、数据采集与处理、数据库建立等方面做了较详细的概述。
2 项目概况无棣县位于中国山东省最北部，与河北接壤，版图面积1998平方公里，辖6镇5乡，593个行政村，2005年为43万人口，用地类型按新十二类标准划分，全县涉及1：1万标准分幅图92幅。
3 基础数据工作3.1 基础资料的收集与处理收集基础资料，资料包括调查表格、踏勘图件、基础底图、相关文字资料、影响资料、建库规范与标准等，并逐一核实。
应收集的资料包括基本资料、变更资料和参考资料，与建库相关的所有资料。
3.2 栅格图像扫描利用l：1万标准分幅土地利用现状影像图进行扫描。
每一幅影像图扫描前须经过清绘与标注，标注的内容包括：地类编码及其界线、现状沟渠的宽度，现状道路路、单线田坎的宽度以及以线状地物的宽度变化点；同时，需认真做好图幅接边工作及其检查。
管理观察·２００８年８月□陈莉莉杨友长基于ＭＡＰＧＩＳ的土地利用数据库建设摘要：本文对采用Ｇｅｏｉｍａｇｅｒ、ＡＵＴＯＣＡＤ、ＡＲＣ／ＩＮＦＯ、ＡＲＣＧＩＳ和ＭＡＰＧＩＳ相结合的新技术实现基于ＭＡＰＧＩＳ的土地利用数据库的，并对建设过程作了介绍重点分析了其中的关键技术。
关键词：地理信息系统（ＧＩＳ）ＡｒｃＧＩＳ土地利用数据库ＭａｐＧＩＳ土地利用数据库的建设（安徽省基础测绘信息中心，安徽合肥２３００３１）引言建立土地利用数据库的目的是：按土地详查有关技术规定要求，建立符合国家相关标准土地利用数据库系统，实现土地详查成果的信息化管理，全面满足地籍管理工作的需求，为土地利用规划修编、合理利用土地资源、切实保护耕地、建立土地详查制度、全面管理土地资源等提供准确可靠的基础资料。
土地利用数据库管理信息系统主要管理土地利用情况和集体土地权属状况，完成地类变更、统计汇总等工作。
１．相关技术介绍经过研究、对比，本文将详细介绍基于Ｇｅｏｉｍａｇｅｒ、ＡｕｔｏＣＡＤ、Ａｒｃ／Ｉｎｆｏ、ＡｒｃＧＩＳ和ＭａｐＧＩＳ多种软件、多种技术相结合的土地利用数据库建设的方法。
以下将详细介绍上述提及的各种软件：Ｇｅｏｉｍａｇｅｒ武汉吉奥公司的Ｇｅｏｉｍａｇｅｒ软件用来对扫描的外业调查成果图进行纠正。
ＡｕｔｏＣＡＤ与ＤＭＡＰＳＡｕｔｏＣＡＤ是目前应用最广泛的图形辅助设计软件，ＤＭＡＰＳ２００２是基于该平台由安徽省基础测绘信息中心二次研发的图形编辑软件，在建库的过程中，主要用于土地利用库数据的采集和编辑。
Ａｒｃ／Ｉｎｆｏ与ＡｒｃＧＩＳＡｒｃ／Ｉｎｆｏ和ＡｒｃＧＩＳ是美国ＥＳＲＩ公司的ＧＩＳ产品，主要利用它们提供的ａｍｌ语言和ＡｒｃＯｂｉｅｃｔ组件编写的程序，对前期由Ｄｍａｐｓ２００２采集并编辑后的成果进行属性信息化和各种逻辑关系检查以及分类面积初步的统计汇总。
ＭａｐＧＩＳＭａｐＧＩＳ是武汉中地公司的ＧＩＳ产品，作为国土资源部推介的土地利用数据库建设的指定软件之一，ＭａｐＧＩＳ在原先的基础平台上增加了土地利用数据库管理系统。
２．土地利用数据库建设的基本流程土地利用数据库建设，主要包括两个部分：首先，土地详查人员在最新的１：１００００比例尺的正射影像图（ＤＯＭ）基础上进行外业调查，然后由内业在调查图上进行数字化、信息化。
详细的流程，如图１建库基本流程图所示。
图件扫描与扫描纠正。
对外业详查着墨后的正射影像图扫描，并对扫描后的图像用吉奥公司的Ｇｅｏｉｍａｇｅｒ软件（以下简称纠正软件）进行纠正。
图形矢量化。
对纠正后的图像矢量化，矢量化采集软件采用的是安徽省基础测绘信息中心开发的ＤＭＡＰＳ２００２数字化成图系统。
数据预处理。
使用ＥＳＲＩ公司的ＡｒｃＩｎｆｏ和ＡｒｃＯｂｊｅｃｔ（ＡＯ）组件开发的软件，对矢量化后的数据进行入库前数据预处理。
数据检查与建库。
首先，将预处理后的数据使用中地公司的ＭａｐＧＩＳ软件进行入库前的质量检查，满足精度要求后，再利用软件提供的功能完成土地利用数据的建库工作。
成果输出。
根据建成后的库体数据，利用ＭａｐＧＩＳ建库软件生成土地利用图件、土地利用统计表格。
３．关键技术土地利用数据库建库涉及的关键技术主要包括：不同平台之间的数据格式转换、入库前数据预处理、检查以及使用ＭａｐＧＩＳ的建库方法。
３．１数据转换首先，在ＡｕｔｏＣＡＤ中，将数据统一为．ｄｘｆ格式；然后，在Ａｒｃ／Ｉｎｆｏ中，将数据转换为各地理信息系统平台通用的．ｅ００格式。
如图２所示。
＊．ｄｗｇ→＊．ｄｘｆ→＊．ｅ００（Ａｒｃ／Ｉｎｆｏ）图２数据转换流程３．２建库前数据预处理和检查工作为了保证入库数据的准确性，需要在ＡｕｔｏＣＡＤ和Ａｒｃ／Ｉｎｆｏ、ＡｒｃＧＩＳ下进行必要的建库前数据预处理和初步检查工作。
首先，在输出＊．ｄｘｆ之前，ｄｗｇ数据需要将跳绘的境界与不跳绘的境界区分开，否则影响建库以后的单幅图输出，这项工作可在Ａｒｃ／Ｉｎｆｏ下将ＦＦ０２（跳绘的境界）层中的国标代码为ＸＸＸＸＸ１的权属线和ＴＥＳＴ（全要素）层中的ＸＸＸＸＸ２的权属线合为一个文件，检查是否有悬挂点（即不闭合）来检验是否严格分开了。
其次，对准备入库的矢量数据，进行检查。
检查的项目包括：地类层数据转换情况、境界层数据转换情况、赋属性、闭合和接边检查。
这些工作通过基于ａｍｌ编写的检查程序ｚｈｃｈｋ（全要素检查）、ｚｈｃｈｋ－ｆ（境界检查）和ｄｊｊｂ（接边检查）予以实现。
图１建库基本流程图ＭＡＮＡＧＥＭＥＮＴ综合管理155管理观察·２００８年８月图３安徽省宿州市埇桥区土地利用库单幅图数据检查无误后，可将所有图形的ｄｗｇ放在一个目录下，进入ＡｕｔｏＣＡＤ加载ｊｔｏ（自动拼接大图）进行整个测区ｄｗｇ图形拼接；并在拼接后的大图上进行手工处理，分别形成权属注记图、国有注记图；移图名至内图廓中间的图名注记图（注意：图名注记必须是整字符串）；内容包括水系名称、道路名称、权属名称、界端注记的图面注记图等。
然后，按以下所写的顺序对该目录下的所有标准图号的图形的ｄｗｇ／ｄｘｆ进行１２项处理。
处理过程所使用的工具通过ａｍｌ编写，具体包括：ｊｍｌ（建单幅图目录）、ｚｄｓｕｍ（ｚｈｃｈｋ）（常规检查）、ｘｋ－ｏｌｄ（统计初始带倍数线宽线状地物的数量和及图幅）、ｚｈｃｈｋ－ｊ（处理有倍数的带线宽线状地物的宽度和倍数；为ＦＦ０２的线补赋图名，改地类大小写）、ｘｋ（统计处理后带倍数线宽线状地物的数量和及图幅）、ｄｊｊｂ（将对单幅图进行接边检查并加注融合用的标记）、ｚｈｙ（加ＡＯ程序支持的字段）、ｍａｐ－ｆｆ０２（拼界）、ｘｉａｎｘｃ（分别形成县乡村图）、ｍａｐ－ｄｌｔｂ（拼接面状地物及线状地物地类）、ｍａｐ－ｄｐｏｉｎｔ（拼接零星地物地类）、ｍａｐ－ｘｇ（处理ｄｌｔｂ地类图斑层；删除多余的辅助线后将接边处同属性面合并）。
以上过程通过后，使用县市提供的资料生成土地详查数据字典．ｍｄｂ，然后再使用ＡＯ检查和处理工具进行以下工作：单幅图点线面处理和检查、单幅图面积扣减与统计、ｄｌｔｂ地类图斑层（点线面面积扣减、负面积检查、县乡村权属、文件赋县乡村座落代码、村界线相对ｄｌｔｂ的面检查、点和面赋权属Ａｒｃ赋权属、图斑赋流水号、从ｄｌｔｂ地类图斑层开始逐级汇总、县乡村仅按界线统计面积。
最后，在ＡＯ检查通过后，进行建库前准备工作，在ＡｒｃＩｎｆｏ命令行下使用处理过程，进行坐标平移等处理后生成ｘｚｘｑ．ｅ００（行政辖区层）、ｄｌｔｂ．ｅ００（图斑层）、ｄｐｏｉｎｔ．ｅ００（零星地物层）、ｇｙ．ｅ００（国有界层）、ｆｅｉｄｉ．ｅ００（飞地层）及ｘｚｄｗ．ｅ００（带线宽的线层）六个层。
３．３使用ＭａｐＧＩＳ建库使用ＭａｐＧＩＳ建库需要进行以下过程：首先，使用数据交换模块中的“输入”菜单下的“成批转换ｄｘｆ”和“成批转换ｅ００”两个子菜单将整理好的数据转换为ＭａｐＧＩＳ格式的点、线、面文件，并且利用“数据转换”功能下对ｗｌ、ｗｐ、ｗｔ三种点、线、面文件进行去除尾数空格的操作。
另外将正确的测区土地详查数据字典．ｍｄｂ，利用属性管理模块中“文件”菜单的“导入”菜单项，形成本测区数据字典（ｗｂ格式）。
其次，进入土地利用数据库管理系统，利用该系统的“建库工具”建立属性结构，对各文件建立ＭａｐＧＩＳ系统要求的标准字段，选择“新建”菜单下的“接图表”子菜单，填写所有必须的信息后建立涵盖测区范围的接图表，再进入“新建工程”菜单，根据要求选择数据字典、行政辖区、接图表建立一个本测区工程，接下来为该工程新建项目，并且逐个添加文件行政辖区层、图斑层、线状地物层、飞地层、零星地物层、权属争议层。
然后，利用系统“汇总表格”菜单中的各检查子菜单检查属性等项目，使用“数据预处理”子菜单对数据进行处理，如果发现由于狭小图斑的面积在扣除了线状地物面积后出现了负值时，再使用“建库工具”菜单下的“条件合并”来将这些狭小图斑合并给邻近的同属性的大图斑。
接着运用“文件内赋属性”和“根据文件赋属性”两项功能进行每层每个字段的赋值工作，其中权属性质除了利用国有面来进行空间位置输入外，线状的公路铁路需要选择输入。
为了确保数据的准确性，在以上工作完成后需要再次通过“数据预处理”等各项检查，并且输出各种表格与ＡＯ检查工具产生的同类表格进行核对。
最后，进行字段整理，在属性管理模块中“结构”菜单下的“编辑属性结构”功能下修改，将多余的过渡字段删去，并按国家标准调整好字段顺序。
至此，基于ＭａｐＧＩＳ的土地利用数据库建设工作完成。
数据库在土地利用数据库管理系统显示如图３所示：４．结束语采用了Ｇｅｏｉｍａｇｅｒ、ＡｕｔｏＣＡＤ、Ａｒｃ／Ｉｎｆｏ、ＡｒｃＧＩＳ和ＭａｐＧＩＳ相结合的新技术，我们已圆满地完成了宿州市埇桥区、马鞍山市区、当涂县、芜湖县、郎溪县、灵璧县、界首市、萧县、太和县等１：１万土地利用数据库建库项目，其中宿州市埇桥区１：１万土地利用数据库建库项目于２００７年５月获安徽省测绘局测绘项目质量奖一等奖，实践证明上述建库方法高效且实用，具有良好的应用前景。
◆参考文献：［１］国土资源部．县（市）级土地利用数据库标准（试行）［Ｓ］，２００１［２］ＧＢ／Ｔ１７７９８－１９９９．中国人民共和国国家标准《地球空间数据交换格式》［Ｓ］．北京：中国标准出版社，１９９９［３］樊红，詹小国．ＡＲＣ／ＩＮＦＯ应用与开发技术（修订版）．武汉大学出版社，２００２［４］ＩｎｔｒｏｄｕｃｔｉｏｎｔｏｐｒｏｇｒａｍｍｉｎｇＡｒｃＯｂｊｅｃｔｓｗｉｔｈＶＢＡ．ＥＳＲＩＰｒｅｓｓ，２００２［５］ＭＡＰＧＩＳ县（市）级土地利用数据库管理系统使用手册．武汉中地数码科技有限公司，２００５［６］鄢志辉，孙鸿睿等．ＡＵＴＯＣＡＤ和ＡＲＣ／ＩＮＦＯ数据转换［Ｊ］．测绘与空间地理信息，２００６（２）［７］张正祥，张洪岩．ＡｒｃＯｂｊｅｃｔｓ组件在地理信息系统二次开发中的应用［Ｊ］．遥感信息，２００４（２）综合管理ＭＡＮＡＧＥＭＥＮＴ156。
