涡流探伤仪探头

涡流探伤的基本概念涡流探伤的定义与原理涡流探伤是一种非破坏性检测技术，用于检测金属表面或近表层的缺陷。

涡流探伤基于电磁感应原理，通过交变电流在导体表面产生涡流，然后检测涡流的改变来判断是否存在缺陷。

这种技术可以广泛应用于工业领域，特别是对于金属材料的缺陷检测和质量控制具有重要意义。

涡流探伤的应用领域涡流探伤技术广泛应用于许多领域，包括航空航天、汽车制造、电力设备、石油石化等行业。

在航空航天领域，涡流探伤被广泛应用于飞机的发动机叶片、机身结构等关键部件的缺陷检测。

在汽车制造领域，涡流探伤被用于检测汽车引擎的缺陷，确保其性能和可靠性。

在电力设备领域，涡流探伤可以用于检测发电机转子、变压器和电力线路等设备的缺陷，保证电力系统的正常运行。

在石油石化行业中，涡流探伤被用于检测管道和储罐的裂纹和腐蚀等缺陷，防止泄漏和事故的发生。

涡流探伤的优点与局限性涡流探伤具有许多优点，使其成为一种被广泛采用的缺陷检测技术。

首先，涡流探伤是一种非接触性的检测方法，无需直接接触被检测物体，减少了对被检测物体的破坏。

其次，涡流探伤适用于对各种导电材料进行缺陷检测，包括铁、钢、铝、铜等金属材料。

此外，涡流探伤对缺陷的检测灵敏度高，可以检测到微小的表面和近表层缺陷。

然而，涡流探伤也存在一些局限性。

首先，涡流探伤只能检测导电材料的缺陷，无法用于非导电材料的检测。

其次，涡流探伤对于较深的缺陷检测灵敏度较低，可能会漏检。

此外，涡流探伤的设备和操作技术相对复杂，需要经过专门的培训和实践才能熟练运用。

涡流探伤的主要设备与工作流程涡流探伤通常使用的设备主要包括涡流探头、发生器、放大器和显示器等。

涡流探头是用于产生涡流的感应线圈，一般由线圈和芯片两部分组成。

发生器通过输入交流电源产生交变电流，驱动涡流探头产生涡流。

放大器用于放大涡流信号，使其能够被显示器正确显示。

工作流程通常包括以下几个步骤：选择合适的涡流探头和参数；对被检测物体进行表面处理，以确保涡流探头能够与其充分接触；通过调整发生器和放大器的参数，使涡流信号最大化；将涡流信号传送到显示器上，通过观察显示器上的信号变化判断是否存在缺陷。

涡流探伤仪使用管理办法
涡流探伤作为轧辊表面质量的主要检测手段，是轧辊磨削过程中的最重要的一环，因此，涡流探伤仪的使用和管理显得尤为重要，所以，特制定管理办法如下：
1，涡流探伤设备由探头，计算机系统组成。

各个方面互相连接，构成整个涡流探伤设备系统。

2，保持涡流探伤设备的表面清洁。

涡流探伤设备的计算机系统的各个门要关好。

不得随意打开。

保持探伤显示屏表面的清洁。

3，保持探头的清洁，每个班组必须对磨床探伤设备的探头进行清洁，保证检测探头的表面没有油污和磨屑等沾染。

4，探伤设备的校准：
4.1：探伤设备的校准周期为15天一次，校准值为裂纹0.4DB；软点为0.2DB。

4.2：校准时要对涡流探伤的增益值进行调整，使其达到校准值的标准。

4.3：校准时，先将校准辊安装在磨床的外测量臂的探头下方，保证校准辊的母线于
两个探头的平面平行。

4.4：点击系统校准，然后点击校准开始，依据裂纹值的大小调节探伤的增益值。

然
后在系统设置里将探伤增益调整到校准所需要的增益值。

4.5：系统校准完毕。

4.6：卸下校准辊。

5，模拟辊的储存于维护。

5.1：模拟辊要储存在常温，干燥的环境中。

5.2：保持模拟辊表面的清洁，光滑，不能有锈蚀，油渍等沾染。

5.3：模拟辊的使用要建立档案，对每次的使用要有记录。

5.4：模拟辊要放置在适当的位置，防止划伤，撞伤。

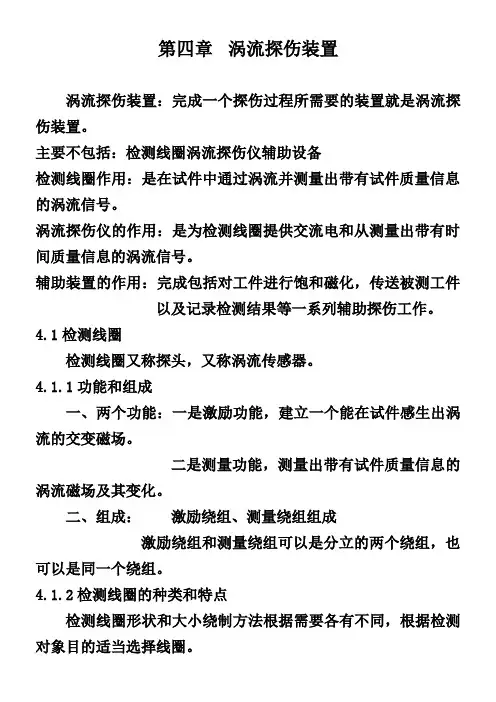

第四章涡流探伤装置涡流探伤装置：完成一个探伤过程所需要的装置就是涡流探伤装置。

主要不包括：检测线圈涡流探伤仪辅助设备检测线圈作用：是在试件中通过涡流并测量出带有试件质量信息的涡流信号。

涡流探伤仪的作用：是为检测线圈提供交流电和从测量出带有时间质量信息的涡流信号。

辅助装置的作用：完成包括对工件进行饱和磁化，传送被测工件以及记录检测结果等一系列辅助探伤工作。

4.1检测线圈检测线圈又称探头，又称涡流传感器。

4.1.1功能和组成一、两个功能：一是激励功能，建立一个能在试件感生出涡流的交变磁场。

二是测量功能，测量出带有试件质量信息的涡流磁场及其变化。

二、组成：激励绕组、测量绕组组成激励绕组和测量绕组可以是分立的两个绕组，也可以是同一个绕组。

4.1.2检测线圈的种类和特点检测线圈形状和大小绕制方法根据需要各有不同，根据检测对象目的适当选择线圈。

一、检测线圈的基本形成（按使用方式分类）1.穿过式线圈：环绕于被检测试件外部，能让试件在其中通过的线圈（适用于：管、棒、丝一次检测的整个圆周，并连续进行速度快易自动化，大批量冶金产品检查）。

2.内插式线圈：能插入管材或钻孔内径的线圈（适用于：厚壁管和钻孔等内壁探伤，以及在役设备中管道冷仪器的检测，不易自动化）。

3.探头式线圈（也称点探头或放置式线圈）：放置于试件表面上的点式线圈（适用于测量面积小，灵敏度高可进行扫描自动化。

二、按使用方法分类：1.绝对式线圈：只采用一个测量线圈。

特点：A 测量绕组可以分成两个或多个绕组，但彼此按串联连接。

B 直接测量线圈阻抗的变化。

如材质、形状、尺寸、和缺陷等是从阻抗变化判知试件质量。

C 检测灵敏度较低只能探测大的裂缝。

如焊接、焊缝开裂。

D 用提离效应来测量涂层厚度和测量间距大小等。

E 穿过式、内插式、探头式线圈都可以按绝对式连接。

2.自比式线圈：采用两个相距很近的相同测量线圈进行工作的线圈，用以检测同一试件两个部位感应电压的差异。

特点：A 能抑制试件中缓慢的信号（对提离抖动等敏感性地）。

涡流探头工作原理解析涡流探头是一种常用的非接触式传感器，广泛应用于工业领域，用于测量金属零件表面缺陷、厚度、硬度和导电性等参数。

在本文中，我将深入探讨涡流探头的工作原理，并分享我的观点和理解。

1. 介绍和背景涡流探头是基于涡流现象的原理而工作的。

涡流是指当导体（通常是金属）受到交流磁场作用时，在其表面形成的电流环流。

这种环流会引起额外的电磁感应，从而导致了涡流损耗。

基于这个原理，我们可以利用涡流损耗来测量金属表面的一些性质。

2. 涡流探头的构造和工作方式涡流探头通常由一个线圈和一个磁芯组成。

线圈中通入高频交流电流，产生交流磁场。

磁芯用于聚集和集中磁场，以增强探头对待测物体的敏感度。

当涡流探头靠近金属表面时，如果表面有任何缺陷或变化，涡流就会受到影响，从而改变了线圈中的电压、电流或阻抗。

3. 物理效应的解释涡流探头工作原理的核心是涡流现象。

当交流磁场穿过金属表面时，它会在表面引发涡流环流。

这种环流受到电阻和导电性的影响，从而形成了磁场的散射和损耗。

涡流的强度和分布受到金属的参数以及缺陷或变化的影响。

通过测量涡流探头感测到的电压、电流或阻抗的变化，我们可以推导出金属表面的性质或缺陷的存在。

4. 应用领域和实际案例涡流探头在许多工业领域得到了广泛的应用。

在质量控制和无损检测中，涡流探头可以检测金属零件表面的裂纹、划痕或其他缺陷。

在汽车制造业中，涡流探头可以用于测量车身板材的厚度，以确保质量标准的符合。

在材料科学研究中，涡流探头可以用于评估材料的磁导率或电导率等参数。

5. 涡流探头的优势和局限性涡流探头具有许多优点。

它是一种非接触式传感器，适用于敏感或易损坏的表面测量。

它可以快速而准确地检测到表面缺陷或变化。

然而，涡流探头也有一些局限性。

它只适用于导电性材料的测量，对于非导电或非金属材料不适用。

涡流探头的灵敏度和深度有一定限制，需要根据具体应用进行选择和调整。

涡流探头是一种基于涡流现象的非接触式传感器，用于测量金属零件表面的性质和缺陷。

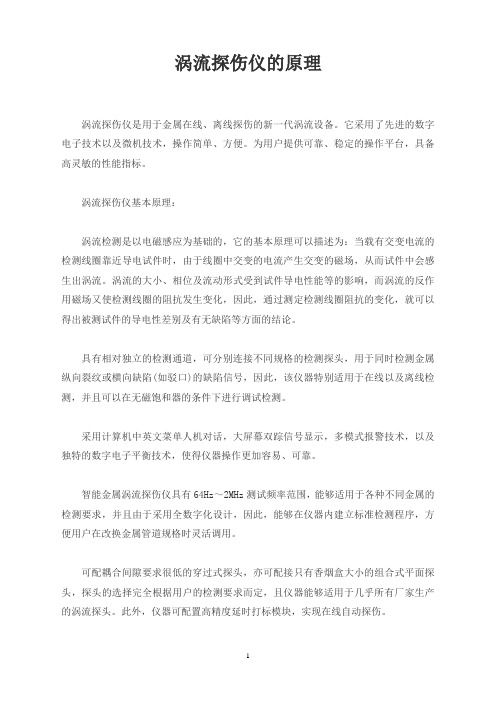

涡流探伤仪的原理
涡流探伤仪是用于金属在线、离线探伤的新一代涡流设备。

它采用了先进的数字电子技术以及微机技术，操作简单、方便。

为用户提供可靠、稳定的操作平台，具备高灵敏的性能指标。

涡流探伤仪基本原理：
涡流检测是以电磁感应为基础的，它的基本原理可以描述为：当载有交变电流的检测线圈靠近导电试件时，由于线圈中交变的电流产生交变的磁场，从而试件中会感生出涡流。

涡流的大小、相位及流动形式受到试件导电性能等的影响，而涡流的反作用磁场又使检测线圈的阻抗发生变化，因此，通过测定检测线圈阻抗的变化，就可以得出被测试件的导电性差别及有无缺陷等方面的结论。

具有相对独立的检测通道，可分别连接不同规格的检测探头，用于同时检测金属纵向裂纹或横向缺陷(如驳口)的缺陷信号，因此，该仪器特别适用于在线以及离线检测，并且可以在无磁饱和器的条件下进行调试检测。

采用计算机中英文菜单人机对话，大屏幕双踪信号显示，多模式报警技术，以及独特的数字电子平衡技术，使得仪器操作更加容易、可靠。

智能金属涡流探伤仪具有64Hz～2MHz测试频率范围，能够适用于各种不同金属的检测要求，并且由于采用全数字化设计，因此，能够在仪器内建立标准检测程序，方便用户在改换金属管道规格时灵活调用。

可配耦合间隙要求很低的穿过式探头，亦可配接只有香烟盒大小的组合式平面探头，探头的选择完全根据用户的检测要求而定，且仪器能够适用于几乎所有厂家生产的涡流探头。

此外，仪器可配置高精度延时打标模块，实现在线自动探伤。

标签:
涡流探伤仪。

涡流检测探伤总结概述涡流检测是一种非破坏性检测方法，适用于对导电材料进行缺陷探测。

通过引入交流电流产生涡流效应，检测人员可以根据涡流感应的变化来判断材料是否存在缺陷。

本文将总结涡流检测探伤的原理、设备和应用。

原理涡流感应原理是基于法拉第电磁感应定律，当导体中有交变磁场时，会在导体内产生涡流，涡流会生成一种相应的磁场，从而影响驱动交流电流的电磁场。

当在导体表面存在缺陷时，由于缺陷导致介电常数或导电率的变化，会引起涡流感应的异常变化，从而实现对缺陷的探测。

设备涡流检测设备主要包括以下几个部分： 1. 交流电源：用于产生交变电流，驱动涡流的产生。

2. 探头：放置在被测物体表面，通过感应涡流感应的信号。

3. 信号处理器：将探头采集到的信号进行放大、滤波和解调处理。

4. 显示器：显示经信号处理后得到的检测结果。

应用涡流检测在工业领域有着广泛的应用，以下列举几个常见的应用场景： 1. 管道检测：涡流检测可以用于管道内壁的缺陷探测，如腐蚀、裂缝等，可以提前发现问题并采取相应的维修措施，保障管道的正常运行。

2. 铁路轨道检测：用于检测铁路轨道表面的裂纹、磨损等缺陷，可以及时修复，确保铁路的安全运行。

3. 航空航天领域：涡流检测可以用于飞机、导弹等航空器零部件的缺陷探测，如发动机叶片、机身等，确保航空器的安全性。

4. 金属制品检测：用于金属制品的表面缺陷检测，如铝合金板材、不锈钢制品等，保证产品质量。

优势和不足涡流检测具有以下优势：- 非破坏性：检测过程不会对被测物体造成任何损伤。

- 快速：相对于传统的破坏性检测方法，涡流检测可以快速完成，提高工作效率。

- 灵敏度高：可以探测到微小缺陷，提高了缺陷的发现率。

- 可定量化：可以通过信号的大小来判断缺陷的大小和位置。

然而，涡流检测也存在一些不足之处： 1. 只适用于导电材料：由于涡流感应依赖于导电性，只能用于导电材料的缺陷检测。

2. 灵敏度受限：对于深层次的缺陷探测效果较差，需要使用其他方法进行验证。

福斯特涡流探伤仪安全操作及保养规程涡流探伤技术以其高效、精确、无损损坏等特点，被越来越多的行业所采用。

福斯特涡流探伤仪作为一种普遍采用的检测设备，其操作和保养至关重要，关乎设备的性能和使用寿命。

在使用福斯特涡流探伤仪时，我们应该遵循正确的操作和保养规程，以保证其安全性和长期稳定运行。

本文将介绍福斯特涡流探伤仪的安全操作及保养规程。

安全操作1.操作前准备•检查涡流探伤仪应用程序是否可用；•接通电源并检查电源是否正常；•检查探头是否连接牢固；•检查探头是否适用于所要检测的材料或部件；•检查输送带或扫描头是否在正确的位置，是否牢固。

2.涡流探伤参数的设置•涡流探伤仪应按照所要检测的材料或部件的规范进行参数设置；•确定所使用的探头尺寸、频率和激励电流；•确定所要检测的部件的几何形状，以便将涡流探伤仪的参数设置为所要检测的零件。

3.扫描探头•在使用探头之前，应对其进行全面检查；•如果探头被遗落或落地，请对其进行轻微的检查或检测以验证其性能是否正确；•不要在探头上进行任何操作，例如裁剪、改变线材、润滑或更换零件，除非指定的资格审核机构进行；4.操作中•包括涡流探测仪和相关的测量设备，应保持在极端清洁和有序的状态下；•涡流探测仪不应当被拆卸、修理、调试。

出现故障或异常应当及时维修或报废；•操作人员必须经过培训并具备专业的证书，才能操作涡流探伤仪；•涡流探伤人员应每天进行涡流探伤伴随着不必要的食物、饮料和口香糖等需成为禁止。

5.使用完成•当涡流探伤完材料时，测量系统和扫描头必须进行清理；•涡流探伤放到原合适的位置，应该放置在干燥风待业状态；•所有探测系统在使用和存储过程中应该处于官方指定的状态。

保养规程保养涡流探伤仪的重要性不言而喻，正确的保养可以延长设备的使用寿命，降低维修成本。

下面介绍福斯特涡流探伤仪的保养步骤：1.仪器外观清洗•清洗前应关闭电源，拆卸扫描探测器并放入保护袋中；•用软毛刷清除仪器表面上的灰尘和杂质；•用干净的软布或棉头蘸上抛光剂轻轻擦拭表面，注意不要使用压力过大，以防刮伤仪器表面。

涡流探伤仪的特点及检测介绍涡流探伤仪是一种常用于非破坏性检测的仪器，主要用于检测金属和合金等材料中存在的表面裂纹、缺陷、孔洞等问题。

本文将介绍涡流探伤仪的主要特点和具体的检测步骤，以帮助读者更好地了解它的工作原理和应用场景。

特点非接触式检测涡流探伤仪是一种非接触式检测仪器，即检测过程中不需要与被检测物体直接接触。

这一点非常重要，因为它可以避免对被检测物体造成损伤或者影响其使用寿命。

与传统的力学测量方法相比，涡流探伤仪能够更加准确、快捷地检测到物体表面的缺陷。

支持大量材料检测涡流探伤仪适用于包括金属、合金、非金属材料在内的大量材料检测。

这些材料包括但不限于钢、铝、铜、陶瓷等等，因此在航空、汽车、船舶、电力、石油等领域都有广泛的应用。

此外，涡流探伤仪还能检测材料表面一些微小的缺陷，例如疲劳裂纹、孔洞、磨损等。

高效率、高灵敏度涡流探伤仪的工作原理是通过高频交流电磁场感应产生的电磁涡流，来检测被测物体内部或表面的缺陷。

由于其高频交流电磁场的震荡速度非常快，而探头与被测物之间的距离也非常小，所以它具有非常高的灵敏度和高效率。

一般可以在数秒内完成一次完整的检测过程。

显示方便涡流探伤仪的检测结果可以直接通过显示屏或者录像设备呈现出来，方便操作者的观察和判断。

此外，涡流探伤仪还可以通过计算机数据存储功能，将检测结果记录下来，方便后续的分析和报告。

检测介绍涡流探伤仪的具体检测步骤如下：步骤一：准备工作在开始涡流探伤之前，需要准备好相应的仪器和设备。

例如涡流探伤仪、探头、电源、调节器以及配套软件等等。

同时，还需要对被检测物体的表面进行充分的清洁和处理，以便于观察和检测。

步骤二：探头安装接下来，需要安装和选择相应的探头。

通常情况下，涡流探伤仪的探头分为内侧探头和外侧探头两种。

内侧探头通常用于检测管道和孔洞等内部缺陷，而外侧探头则主要用于检测平面和轴类零件表面缺陷。

步骤三：仪器调节在涡流探伤之前，还需要对涡流探伤仪进行一些调节。

涡流无损检测探伤仪灵敏度的直径范围
铜和铜合金管的涡流检测方法，按使用的探头形式分类，有穿过式线圈法、旋转式点探头法、内插式线圈法三种。

由于铜和铜合金管的生产速度较高(有100米/分以上)，所以特别适合于穿过式方法的涡流检查。

除了可做成品阶段的探伤外，因为生产过程中管的尺寸变化、材质温度变化等对探伤的影响都很小，所以也很容易在中间品阶段进行探伤检查。

中间品阶段的探伤一般是放在热处理之后定尺切断之前进行。

铜及铜合金的穿过式探伤一般使用自比式线圈，这种线圈对沿管线方向分布的长条状缺陷的检出灵敏度较低。

超声波探伤仪穿过式的探伤装置包括：涡流探头，涡流探伤仪，打标装置，报警，好坏管的分料机构。

如果是离开生产作业线的探伤，还应包括传送装置和上下料机构等。

对于一般的穿过式涡流探伤，需要确定的检测参数有探伤速度、填充系数、探伤频率、放大器增益、检波相位、滤波频带、报警电平等。

对于铜及铜合金管的涡流探伤，由于它们的材质特性和较高的探伤速度，所以在上述诸条件中，探伤频率和填充系数的选定尤为重要。

①探伤频率的选择
探伤频率与检出缺陷灵敏度关系较大，在选择探伤频率的时候，除了要考虑所需检出缺陷的位置(内壁或外壁)、形状和大小，还要兼顾考虑检测线圈的长度、探伤速度等因素。

经验告诉我们，对于铜和铜合金管的探伤，在采用穿过式线圈时，探伤频率一般选择在1~100kHz范围。

在使用穿过式方法进行探伤时，对于不同直径和壁厚的铜和铜合金管，探伤频率的选择亦不一样。

一般来说，管径越大，壁厚越厚，使用的频率越低，反。

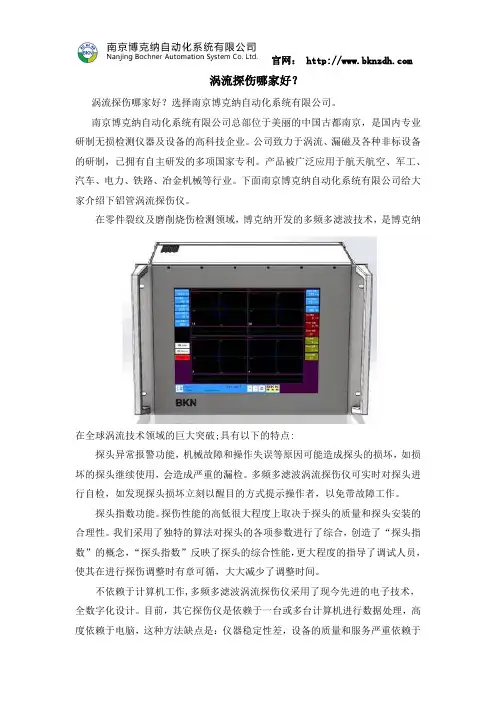

涡流探伤哪家好？涡流探伤哪家好？选择南京博克纳自动化系统有限公司。

南京博克纳自动化系统有限公司总部位于美丽的中国古都南京，是国内专业研制无损检测仪器及设备的高科技企业。

公司致力于涡流、漏磁及各种非标设备的研制，已拥有自主研发的多项国家专利。

产品被广泛应用于航天航空、军工、汽车、电力、铁路、冶金机械等行业。

下面南京博克纳自动化系统有限公司给大家介绍下铝管涡流探伤仪。

在零件裂纹及磨削烧伤检测领域，博克纳开发的多频多滤波技术，是博克纳在全球涡流技术领域的巨大突破;具有以下的特点:探头异常报警功能，机械故障和操作失误等原因可能造成探头的损坏，如损坏的探头继续使用，会造成严重的漏检。

多频多滤波涡流探伤仪可实时对探头进行自检，如发现探头损坏立刻以醒目的方式提示操作者，以免带故障工作。

探头指数功能。

探伤性能的高低很大程度上取决于探头的质量和探头安装的合理性。

我们采用了独特的算法对探头的各项参数进行了综合，创造了“探头指数”的概念，“探头指数”反映了探头的综合性能，更大程度的指导了调试人员，使其在进行探伤调整时有章可循，大大减少了调整时间。

不依赖于计算机工作,多频多滤波涡流探伤仪采用了现今先进的电子技术，全数字化设计。

目前，其它探伤仪是依赖于一台或多台计算机进行数据处理，高度依赖于电脑，这种方法缺点是：仪器稳定性差，设备的质量和服务严重依赖于第三方，体积大，替换性差。

而我们新一代的探伤仪采用了先进的DSP和FPGA 技术，其具备数据采集，数据分析，报警分析等完整的探伤功能，可在完全脱离计算机的情况下工作，仪器所使用的计算机只是作为人机界面使用，所以对计算机的要求大大降低，替换、维护更为方便。

仪器的配置、性能、指标•检测速度1～1200m/min(在线)•频率范围：10Hz～10MHz•增益：0～99dB，步长 0.1dB•相位旋转：0~360° 步进1 °•内、外时钟控制的同步报警输出•高精度端头、端尾信号切除功能•高精度实时、延时报警输出•阻抗图量程：5档可调•采样率：1～200000SPS可调•非等幅相位/幅度报警域•电脑全数字式参数调整•快速数字/模拟电子平衡•具有记忆轨迹延迟消隐功能•高通:0.1Hz～650Hz•低通:1Hz～10000Hz•实时阻抗平面显示•多滤波：有•仪器可匹配任何探头•远程自动帮助系统•中英文人机界面BKN科技作为无损检测仪器及设备、传感器开发的公司，一直是研发和制造高质量、高性能无损检测仪器及设备的创新厂家。

涡流探伤原理及应用涡流探伤是一种非破坏性检测方法，通常用于检测导电材料中的表面缺陷。

它基于涡流感应现象，在导体中产生感应电流，通过检测感应电流的变化来判断材料的缺陷。

涡流探伤具有高灵敏度、高速度和无接触等优点，被广泛应用于航空、汽车、电力和制造业等领域。

涡流探伤的原理是基于法拉第电磁感应定律。

当导体中有交变电流通过时，会产生变化的磁场。

这个磁场又会在导体表面诱导出涡流。

涡流的密度和深度取决于导体的电导率和磁场的频率。

当涡流通过缺陷时，由于缺陷处的电导率不同于周围材料，导致涡流的分布和密度发生变化。

通过测量这些变化，可以判断出材料中的缺陷。

涡流探伤通常使用交流电源来产生交变电流，并通过线圈或探头将磁场引入导体中。

感应线圈测量感应电流的大小和方向，从而得出涡流的分布情况。

常见的涡流探伤仪器包括传统的涡流探头和现代的涡流阵列探头。

传统涡流探头通常采用线圈绕组，适用于检测各种形状和尺寸的缺陷。

新型涡流阵列探头则可以同时测量多个点的涡流信号，从而实现更高的检测速度和精度。

涡流探伤广泛应用于各个领域。

在航空领域，涡流探伤常用于检测飞机发动机叶片、涡轮盘和航空电缆等关键部件的缺陷。

利用涡流探伤技术，可以及时发现潜在的影响安全的缺陷，避免事故的发生。

在汽车行业，涡流探伤可用于检测发动机缸体、曲轴和传动轴等零部件的裂纹和疲劳损伤。

此外，涡流探伤还广泛应用于电力领域，用于检测电力设备如发电机转子、变压器和电力线路的缺陷。

在制造业中，涡流探伤可用于检查金属管道、焊接接头和铸件等工件的缺陷，以确保产品质量和可靠性。

涡流探伤具有许多优点。

首先，它是一种非接触性检测方法，不会对材料造成损伤。

其次，涡流探伤对漏磁体不敏感，能够检测细小缺陷。

此外，涡流探伤灵敏度高，可以检测到微小的缺陷，如微裂纹、夹杂和孔洞等。

同时，涡流探伤还具有高检测速度和自动化程度高的特点，适用于批量生产和在线检测。

最后，涡流探伤还可以适应复杂的工作环境，如高温、高压和腐蚀等。

涡流探伤仪设计方案1. 引言涡流探伤是一种常用的非破坏性检测方法，广泛应用于工业生产中对金属材料表面缺陷的检测。

为了提高涡流探伤的效率和准确性，本文设计了一套涡流探伤仪。

2. 设计原理涡流探伤的原理是基于法拉第电磁感应定律，当通过金属材料表面的导电体时，由于磁通变化引起的感应电流在导电体内形成涡流。

通过检测涡流的变化，可以判断出金属材料表面是否存在缺陷。

3. 设计方案涡流探伤仪主要由以下几个部分组成：3.1 发射线圈发射线圈是涡流探伤仪的核心部件，用于产生磁场。

发射线圈由绕组和磁芯组成，通过电流激励绕组产生磁场，并将磁场集中在待检测部位。

3.2 接收线圈接收线圈用于检测待检测部位产生的涡流，它由绕组和磁芯组成。

当待检测部位存在缺陷时，涡流的强度和方向会发生变化，接收线圈可以将这种变化转换为电信号。

3.3 信号处理器信号处理器用于接收和处理接收线圈产生的电信号，它通过放大、滤波和模数转换等处理，将电信号转换为数字信号，并进行相关算法分析，以实现对待检测部位缺陷的判断和定位。

3.4 控制系统控制系统用于控制涡流探伤仪的运行，包括发射线圈和接收线圈的电流控制、信号处理器的工作状态控制等。

控制系统还可以实现对检测参数的设置和调整。

4. 设计优化为了提高涡流探伤仪的性能，可以从以下几个方面进行优化：4.1 发射线圈优化优化发射线圈的设计和制造工艺，提高发射线圈的发磁效果和耐磨性，减小能量损耗，并增加线圈的寿命。

4.2 接收线圈优化优化接收线圈的设计和制造工艺，提高接收线圈的灵敏度和信噪比，减小线圈的尺寸和重量，便于操作和移动。

4.3 信号处理器优化优化信号处理器的算法和硬件设计，提高信号处理的速度和精度，增加数据存储和传输的能力，以适应各种检测场景的需求。

4.4 控制系统优化优化控制系统的设计和软件开发，简化操作界面和操作流程，提高控制系统的稳定性和可靠性，减少故障率。

5. 总结本文设计了一套涡流探伤仪的方案，通过优化发射线圈、接收线圈、信号处理器和控制系统等部分，提高涡流探伤仪的性能和可靠性。

涡流探伤操作规程1. 引言本文档旨在规范涡流探伤的操作流程，以确保对被测物体的无损检测工作能够高效、准确地进行。

涡流探伤作为一种非破坏性检测方法，广泛应用于航空航天、核工业、石油化工等领域，对于发现焊接缺陷、裂纹、腐蚀等表面和近表面缺陷具有重要意义。

2. 设备准备在进行涡流探伤之前，需要确保以下设备准备就绪：•涡流探伤仪器及相关探头；•表面清洁工具（例如洗净液、刷子等）；•确保被测物体表面平整的支撑设备；•涡流探伤记录表格及相应文件。

3. 涡流探伤操作流程3.1. 确定被测物体的基本信息在进行涡流探伤前，需要记录被测物体的基本信息，包括被测物体的名称、材料、尺寸、表面处理情况等。

3.2. 清洁被测物体表面用洗净液和刷子等工具对被测物体表面进行清洁，确保除去杂质和污垢，以便更好地观察和检测表面缺陷。

3.3. 设定涡流探伤仪器参数根据被测物体的材料和形状，设定合适的涡流探伤仪器参数。

包括激励频率、激励电流、探头配置等。

3.4. 进行涡流探伤检测将涡流探伤探头正确接触于被测物体表面，按下启动按钮开始涡流探测。

在移动探头的过程中，按照预设的扫描路径，保持均匀的移动速度，以充分覆盖被测物体的表面。

同时，根据涡流探头接收到的信号变化，观察并记录任何可疑的缺陷信号。

3.5. 缺陷判定与记录根据观察到的信号变化，判断是否存在表面缺陷或内部缺陷。

若发现缺陷，需要记录缺陷位置、大小、形状以及其他特征信息。

3.6. 缺陷评价与报告根据涡流探伤检测结果，对缺陷进行评价和分类。

根据需要，生成涡流探伤报告，清楚地描述缺陷的类型、位置以及可能的影响。

4. 安全注意事项在进行涡流探伤操作时，需要注意以下安全事项：•使用涡流探伤仪器前，确保已经接受相关培训并熟悉操作手册；•在操作过程中，保持谨慎和专注，避免疲劳和分神；•注意个人防护，佩戴适当的防护手套、眼镜和面罩，以避免接触液体和空气中的有害物质；•禁止在操作过程中吃东西、喝水或吸烟；•在不使用时，将涡流探伤仪器和探头存放在干燥、防尘的地方。

涡流探伤仪的原理及应用简介涡流探伤是一种基于涡流感应原理的无损检测技术，可以对金属、合金及导电材料进行有效的表面或近表面缺陷检测。

涡流探伤仪是一种专门用于进行涡流探伤的仪器，它可以根据不同的应用需求选择不同的工作频率和探头。

原理涡流探伤的原理基于法拉第感应定律，即：当导体中存在变化的磁场时，会在导体内产生感应电流。

在涡流探伤中，探头通过传送电流在被测物体表面诱导出涡流，涡流在被测物体表面并不直接流动，但是会产生磁场。

涡流的电磁效应能够引起探头电压的变化，这种变化可以检测到被测物体的缺陷情况。

涡流探伤的过程可以理解为高频磁场对被检测的导体材料进行磁化。

当探头靠近被检测的材料时，磁场会通过被检测的材料，诱导出涡流。

涡流的产生会引起当地磁场的变化，这个变化可以感应移动的探头内的电场。

当涡流受到材料中缺陷的影响时，涡流的电磁效应会发生变化。

这种变化可以被探头检测到，从而确定材料中的缺陷情况。

应用涡流探伤技术广泛应用于汽车、航空、航天、化工、核电和铁路等领域，主要用于以下方面：•表面缺陷检测：涡流探伤可以对毛刺、裂纹、层间粘结度、焊缝质量等表面缺陷进行检测。

•材料排序：涡流探伤可以测量材料的电导率和磁导率，根据测量结果对不同材料进行排序。

•金属管道检测：涡流探伤可以检测金属管道内壁的腐蚀、氧化、斑点和缺陷等问题。

•磁性材料检测：涡流探伤可以对含磁性材料进行检测，对于含有表面裂纹的磁性材料，涡流探伤可以达到很高的检测灵敏度。

另外，涡流探伤也可以用于检测导电涂层和非导电表面，例如用于检测塑料、橡胶、涂料和陶瓷等非导电材料的涂层厚度。

结论涡流探伤作为一种无损检测技术，具有高效、高精度、高灵敏度、无污染等优点。

涡流探伤技术的发展，不仅推进了制造业的发展和产品质量的保障，还促进了工业设备领域的进步，为安全生产提供了有效的保障。

涡流探伤的原理涡流探伤是一种非破坏性检测技术，主要用于检测金属材料中的表面和近表面缺陷。

它的原理是基于涡流感应现象，通过引入交变电流产生涡流，来检测材料中的缺陷。

涡流探伤的原理可以用以下几个步骤来描述：1. 产生涡流：涡流探伤中使用的探头通常由线圈和电源组成。

线圈中通以交变电流，产生交变磁场。

当磁场穿过导电材料时，会在材料中产生涡流。

涡流的强度和方向取决于材料的导电性和磁场的变化情况。

2. 涡流感应：涡流在材料中形成闭合环路，会生成自己的磁场。

这个磁场会与探头中的磁场相互作用，产生电磁感应。

感应电压的大小和方向与涡流的强度和方向有关。

3. 缺陷检测：当涡流流经材料表面或近表面的缺陷时，其路径会发生改变，导致涡流的强度和方向发生变化。

这种变化会导致感应电压的改变，从而可以检测到材料中的缺陷。

涡流探伤的原理可以用一个例子来说明。

想象一下，我们用涡流探伤来检测一块金属板上的裂纹。

首先，我们将探头放在金属板上，通以交变电流。

这样就在金属板中产生了涡流。

当涡流流经裂纹时，涡流的路径会发生变化，导致感应电压的改变。

通过测量感应电压的变化，我们就可以判断金属板上是否存在裂纹。

涡流探伤具有以下几个优点：1. 非破坏性：涡流探伤不需要对被检测材料进行破坏性取样，可以在不影响材料性能的情况下进行检测。

2. 高灵敏度：涡流探伤可以检测非常小的缺陷，如裂纹、气孔等。

3. 快速：涡流探伤可以在短时间内完成检测，提高工作效率。

4. 广泛适用性：涡流探伤适用于各种导电材料，如金属、合金等。

然而，涡流探伤也存在一些局限性：1. 检测深度有限：涡流探伤的检测深度通常只能达到几毫米，对于深埋缺陷无法有效检测。

2. 受材料导电性影响：涡流探伤对材料的导电性要求较高，对于非导电材料无法进行有效检测。

总的来说，涡流探伤是一种非常重要的非破坏性检测技术，可以广泛应用于各个领域，如航空航天、汽车制造、电力设备等。

通过了解涡流探伤的原理，我们可以更好地理解它的工作原理和应用范围，为相关领域的检测工作提供支持。

EEC-2004智能涡流探伤仪铜管在役探伤操作实例一、仪器准备连接好电源、信号线，探头线接入探头转接器的P1 A和P1 B和P2 A和P2 B接线柱上，拨钮拨到NORM方向，启动仪器和笔记本电脑，点击EEC－2004 For XP 图标进入系统软件，选择“涡流”模块进入多频涡流检测程序。

二、参数选择1、进入“布局”菜单，选择“四阻抗平面图”，如附图2、用鼠标右键点击D1－D6标题框，选择D1-D6分别为S1Y、M1Y、S1、S2、S5、M1。

（调试标准孔时请先选择“八阻抗平面图”，分别选择S1～S8）3、进入右侧“全部”菜单，打开“参数设定”按下图设置“黄铜”各参数。

S1=P1F1是主检频率，一般选择F90，黄铜管选择20KHz，S2＝P1F2，为S1主检频率的一半，用于混频去除支撑板，S3＝P1F3和S4＝P1F4分别是S1的倍频和1/4或1/8用于观察内壁和外壁缺陷。

S5～S8选择P3F1～P3F4是P1和P2辅助探头组合出四个频率的绝对通道信号，用于检测缓变伤和均匀腐蚀减薄等缺陷。

MIX1＝S1－S2，时基5～10。

其中：PgUp、PgDn 慢调，Home、End 快调参数。

三、检测调试1、打开“设定”的“探头驱动、探头增益”设置，前置20~25dB，驱动：5～6，正弦曲线的幅值约为屏幕高度的1/4～1/2之间。

2、点击“开始键”，或按“F5”“F9”键进入检测状态，将内穿探头穿入钻有φ1.3或φ1.7通孔（管径≥20）的标准试样内无缺陷处，参考探头置于参考样管中，按一下空格键（即平衡键），使仪器处于平衡状态。

3、拉动探头使其通过标准孔，即可在画面上产生一个“8”字形信号信号后按F5停止，按住鼠标右键在时基框中扫过标孔信号，用快捷图标“”（粗调参数）分别所有S1～S8的检测通道标准孔信号在阻抗图中调增益至40～50%（差分通道幅值200，绝对通道幅值80~100），相位40°，按自动测量五、标定曲线制作1、探头穿过整根样管，产生如图的内壁10%、100%通孔、80%外壁、60％外壁、40%外壁、20%外壁信号，打开标定曲线制作，选择标定参量“相位”，拟合曲线为“二次曲线”，S1和M1标定曲线分别制作。

涡流探伤实习日期：2012.8.31~2012.9.12一套涡流探伤装置由探头（穿过式）、涡流探伤仪、辅助设备（上料架、下料架、传动轮）组成，探头里面是具有激励功能即通有交流电提供交变磁场和测量功能的线圈，涡流探伤试验环境适宜在-10~35℃。

涡流探伤原理：基础原理是电磁感应原理，当导体中的某些因素发生变化时，如出现缺陷、电导率、磁导率、形状、尺寸等变化，将影响到导体中的涡流的强度和分布，涡流的变化又引起了线圈感应电压的变化，通过测定线圈电压的变化就可判知导体的性质状态及有无缺陷的情况。

涡流探伤的特点：①只适用于导电材料②是一种表面和近表面的检测方法，且涡流在导体中的分布不均匀，有强有弱③不需要耦合剂④能实现高温下的检测⑤速度快，容易实现自动化⑥能用于复杂形状工件的检测⑦是一种当量比较的检测方法⑧注意信号的处理影响电磁感应的因素：电导率、磁导率、化学成分、热处理状态、应力、几何形状和尺寸、不连续性缺陷、工件和检测线圈之间的距离。

涉及到参数填充系数，等于（试件直径/线圈直径）2，填充系数越大，间距减小，灵敏度越高。

检测频率越低，渗透率越大，即渗透的深度越大。

I 涡流探伤对比样管①定义：对比样管是用于调试和校准探伤设备及评判自然缺陷是否符合标准要求的刻有人工缺陷的管子。

②要求：对比样管应与被检验的管材的材质、几何尺寸、表面状态和热处理状态相同，弯曲度不得大于1.5mm/m，表面无影响校准的缺陷。

对比样管采用通孔形式的人工标准缺陷。

样管的长度一般为2.0~2.5m，本检测取2.2m。

II 对比样管制作步骤①从台架二检合格的管子中挑选表面比较好的管子进行涡流探伤初步检查，再从中选择出信号稳定噪音信号较好的管子。

②在对比样管的中间位置，垂直钻三个直径相同的径向通孔，每个标准人工缺陷的周向间隔为1200，轴向间隔一般取300mm。

③在对比样管的两个端部100mm处，垂直钻两个直径相同的径向通孔，以检查端部效应，管材两端100mm为盲区，盲区就靠台架检验。
