涡流探头工作原理解析涡流探头是一种常用的非接触式传感器，广泛应用于工业领域，用于测量金属零件表面缺陷、厚度、硬度和导电性等参数。
在本文中，我将深入探讨涡流探头的工作原理，并分享我的观点和理解。
1. 介绍和背景涡流探头是基于涡流现象的原理而工作的。
涡流是指当导体（通常是金属）受到交流磁场作用时，在其表面形成的电流环流。
这种环流会引起额外的电磁感应，从而导致了涡流损耗。
基于这个原理，我们可以利用涡流损耗来测量金属表面的一些性质。
2. 涡流探头的构造和工作方式涡流探头通常由一个线圈和一个磁芯组成。
线圈中通入高频交流电流，产生交流磁场。
磁芯用于聚集和集中磁场，以增强探头对待测物体的敏感度。
当涡流探头靠近金属表面时，如果表面有任何缺陷或变化，涡流就会受到影响，从而改变了线圈中的电压、电流或阻抗。
3. 物理效应的解释涡流探头工作原理的核心是涡流现象。
当交流磁场穿过金属表面时，它会在表面引发涡流环流。
这种环流受到电阻和导电性的影响，从而形成了磁场的散射和损耗。
涡流的强度和分布受到金属的参数以及缺陷或变化的影响。
通过测量涡流探头感测到的电压、电流或阻抗的变化，我们可以推导出金属表面的性质或缺陷的存在。
4. 应用领域和实际案例涡流探头在许多工业领域得到了广泛的应用。
在质量控制和无损检测中，涡流探头可以检测金属零件表面的裂纹、划痕或其他缺陷。
在汽车制造业中，涡流探头可以用于测量车身板材的厚度，以确保质量标准的符合。
在材料科学研究中，涡流探头可以用于评估材料的磁导率或电导率等参数。
5. 涡流探头的优势和局限性涡流探头具有许多优点。
它是一种非接触式传感器，适用于敏感或易损坏的表面测量。
它可以快速而准确地检测到表面缺陷或变化。
然而，涡流探头也有一些局限性。
它只适用于导电性材料的测量，对于非导电或非金属材料不适用。
涡流探头的灵敏度和深度有一定限制，需要根据具体应用进行选择和调整。
涡流探头是一种基于涡流现象的非接触式传感器，用于测量金属零件表面的性质和缺陷。

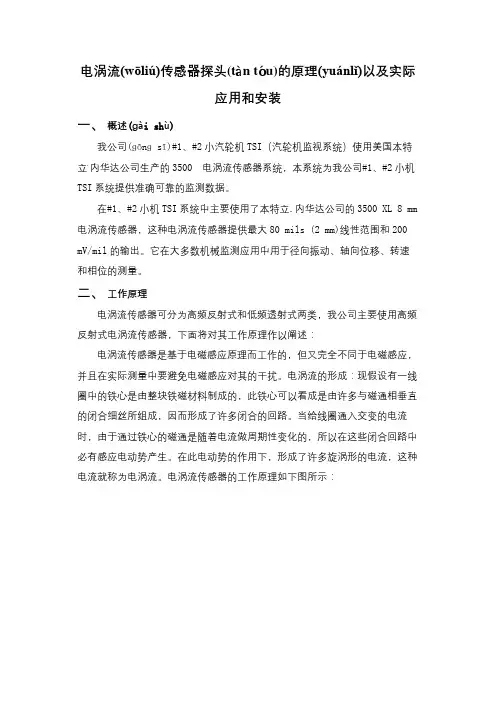

电涡流(wōliú)传感器探头(tàn tóu)的原理(yuánlǐ)以及实际应用和安装一、概述(ɡài shù)我公司(ɡōnɡ sī)#1、#2小汽轮机TSI（汽轮机监视系统）使用美国本特立.内华达公司生产的3500 电涡流传感器系统，本系统为我公司#1、#2小机TSI系统提供准确可靠的监测数据。
在#1、#2小机TSI系统中主要使用了本特立.内华达公司的3500 XL 8 mm 电涡流传感器，这种电涡流传感器提供最大80 mils (2 mm)线性范围和200 mV/mil的输出。
它在大多数机械监测应用中用于径向振动、轴向位移、转速和相位的测量。
二、工作原理电涡流传感器可分为高频反射式和低频透射式两类，我公司主要使用高频反射式电涡流传感器，下面将对其工作原理作以阐述：电涡流传感器是基于电磁感应原理而工作的，但又完全不同于电磁感应，并且在实际测量中要避免电磁感应对其的干扰。
电涡流的形成：现假设有一线圈中的铁心是由整块铁磁材料制成的，此铁心可以看成是由许多与磁通相垂直的闭合细丝所组成，因而形成了许多闭合的回路。
当给线圈通入交变的电流时，由于通过铁心的磁通是随着电流做周期性变化的，所以在这些闭合回路中必有感应电动势产生。
在此电动势的作用下，形成了许多旋涡形的电流，这种电流就称为电涡流。
电涡流传感器的工作原理如下图所示：当线圈中通过高频电流i时，线圈周围产生高频磁场，该磁场作用于金属体，但由于趋肤效应，不能透过具有一定厚度的金属体，而仅作用于金属表面的薄层内。
在交变磁场的作用下金属表面产生了感应电流Ie，即为涡流。
感应电流也产生一个交变磁场并反作用于线圈上，其方向与线圈原磁场方向相反。
这两个(liǎnɡ ɡè)磁场相互叠加，就改变了原来线圈的阻抗Z，Z的变化仅与金属导体的电阻率ρ、导磁率u、激励电磁强度i、频率f、线圈(xiànquān)的几何形状r以及线圈与金属导体之间的距离有关。

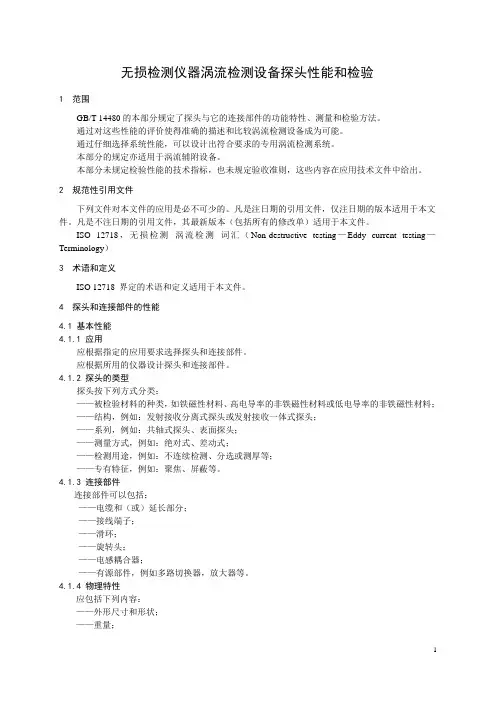

无损检测仪器涡流检测设备探头性能和检验1 范围GB/T 14480的本部分规定了探头与它的连接部件的功能特性、测量和检验方法。
通过对这些性能的评价使得准确的描述和比较涡流检测设备成为可能。
通过仔细选择系统性能，可以设计出符合要求的专用涡流检测系统。
本部分的规定亦适用于涡流辅附设备。
本部分未规定检验性能的技术指标，也未规定验收准则，这些内容在应用技术文件中给出。
2 规范性引用文件下列文件对本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO 12718，无损检测涡流检测词汇（Non-destructive testing—Eddy current testing—Terminology）3 术语和定义ISO 12718 界定的术语和定义适用于本文件。
4 探头和连接部件的性能4.1 基本性能4.1.1 应用应根据指定的应用要求选择探头和连接部件。
应根据所用的仪器设计探头和连接部件。
4.1.2 探头的类型探头按下列方式分类：——被检验材料的种类，如铁磁性材料、高电导率的非铁磁性材料或低电导率的非铁磁性材料；——结构，例如：发射接收分离式探头或发射接收一体式探头；——系列，例如：共轴式探头、表面探头；——测量方式，例如：绝对式、差动式；——检测用途，例如：不连续检测、分选或测厚等；——专有特征，例如：聚焦、屏蔽等。
4.1.3 连接部件连接部件可以包括：——电缆和（或）延长部分；——接线端子；——滑环；——旋转头；——电感耦合器；——有源部件，例如多路切换器，放大器等。
4.1.4 物理特性应包括下列内容：——外形尺寸和形状；——重量；1——机械安装要求；——型号和编号；——探头外壳的材料；——探头探测面保护层材料的成分和厚度；——有无磁芯或屏蔽及其用途；——连接部件的类型（见4.1.3）；——方向标识（最大灵敏度的方向，见6.2.3.3）；——位置标识（电中心，见6.2.3.4）。
电涡流探头工作原理
电涡流探头是一种用于检测金属材料表面缺陷的非接触式检测装置。
其工作原理基于涡流效应，涡流效应是指当导体材料置于交变电磁场中时，产生的感应电流所激发的电流环流。
具体工作原理如下：
1. 提供交变电流：电涡流探头通过外部供电源提供交变电流。
通常，电涡流探头是由线圈和交流电源组成的。
2. 电磁感应：当电涡流探头靠近目标金属表面时，交变电流会在金属表面内产生交变磁场。
3. 涡流感应：金属材料内部的交变磁场通过涡流效应作用，会产生感应电流。
这些感应电流会沿着金属表面形成环形或螺旋状电流路径。
4. 电磁衰减：产生的涡流感应电流会导致金属材料内部的电磁能量衰减。
这种衰减与金属材料表面是否存在缺陷有关。
5. 探测缺陷：电涡流探头检测感应电流的大小和衰减率。
缺陷会改变感应电流的幅度和衰减速度。
通过测量感应电流的变化，可以判断金属材料表面是否有缺陷，如裂纹、坑洞、腐蚀等。
总之，电涡流探头工作原理是利用交变电流激发金属材料内的涡流感应电流，并通过测量感应电流的变化来检测金属材料表面的缺陷。
这种非接触式的检测方法广泛应用于金属材料的质量控制和无损检测领域。
使用无损检测技术进行涡流检测的操作步骤与技巧涡流检测是一种常用的无损检测技术，可以用于检测金属零件和材料的表面和近表面缺陷。
本文将介绍使用无损检测技术进行涡流检测的操作步骤和技巧。
涡流检测技术基于洛伦兹力原理，通过传导电流产生的涡流感应磁场来检测金属材料表面和近表面缺陷，如裂纹、疲劳等。
以下是进行涡流检测的操作步骤和技巧：1. 准备工作：在进行涡流检测之前，需要准备一些必要的设备和工具，包括涡流检测仪、涡流探头、导电液和表面清洁剂等。
确保设备的正常工作状态，并根据被检测材料的特性选择合适的涡流探头和参数。
2. 表面准备：对待检测物体的表面进行准备是保证涡流检测精确性的关键。
首先，清洁被检测材料的表面，去除表面的污垢和润滑剂等。
可以使用表面清洁剂和纯酒精等清洁剂进行清洗。
然后，确保表面平整，没有凸起或陷入的部分，以免影响涡流探头与被检测材料的接触。
3. 设置仪器参数：根据被检测材料的性质和缺陷的特点，合理设置涡流检测仪的参数。
这包括选择适当的频率、电流和工作模式等。
一般而言，高频率适用于检测表面缺陷，而低频率适用于检测深层缺陷。
4. 涡流探头选择：根据被检测物体的类型和形状，选择合适的涡流探头。
涡流探头有多种形状和尺寸，如线圈型、环形和块状等。
正确选择涡流探头可确保信号的传递和反应的准确性。
5. 涡流检测操作：将涡流探头与被检测材料保持平行或垂直接触，然后逐步移动，覆盖整个被检测区域。
应用适当的压力，保持涡流探头与被检测材料的紧密接触。
移动速度应适中，不过快或过慢，以免影响检测结果。
6. 结果分析：通过检测仪器观察和分析得到的信号，判断是否存在缺陷。
缺陷一般表现为信号的幅度变化、形态变化或峰值的出现。
熟练的操作者可以根据信号的特点和峰值位置准确判断缺陷的位置和性质。
7. 结果记录：对涡流检测结果进行记录是保留检测数据、进行评估和跟踪的重要步骤。
可以使用图表、照片和文字描述等方式记录检测结果。
同时，应该注意保护被检测材料的安全性，避免进一步损坏。
引言在笔者所在单位大空分空气透平压缩机、天然气转化制甲醇合成气压缩机，低密度聚乙烯循环气压缩机等大型旋转机械上都使用本特利电涡流传感器来测量压缩机的轴的位移、振动及转速等，本文说明了电涡流传感器的构成及工作原理，介绍其在大型旋转机械设备监测中的应用、安装方法并总结常见故障。
1本特利监测系统结构1.1本特利电涡流传感器的构成电涡流传感器系统由三个部分组成，分别是传感器探头、延伸电缆、前置放大器。
传感器探头内部含有一个线圈，探头的端部由聚苯撑硫（PPS ）材料组成，线圈被厚实的封装到探头的端部，探头壳体材料为不锈钢，线圈与75欧姆宽带同轴电缆相连，同轴电缆中心是导体芯，有中心向外展开依次为绝缘层、内屏蔽层、外屏蔽层（网状屏蔽层）和外护套，内屏蔽层和线圈相连，外屏蔽层不和线圈相连，延伸电缆同样为同轴电缆，两端的接头分别与探头和前置放大器相连接。
前置器是一种内部装有振荡电路和调制解调器测量电路的密闭金属盒，接收电涡流传感器和延伸电缆的信号，需要给前置器的电压VT 端和公共端COM 端输入-17.5VDC ~-26VDC 的驱动电压。
前置器的VOUT 端为输出端。
传感器系统的结构构成图如图1所示。
图1传感器系统的结构构成图1.2本特利监测系统结构组成监测系统由电涡流传感器系统，3500监测模块组成，其中前置器接收由探头和延伸电缆传输的信号，并将其转换为3500监测模块接收的电压信号，通过内部逻辑运算，向各保护装置（DCS 和SIS ）送出模拟量和数字量信号。
3500系统模块组件如图2所示。
1.3电涡流传感器工作原理电涡流传感器是一种相对式非接触传感器，前置器的振荡电路产生的高频振荡电流流入探头内部线圈，线圈中便会产生交变的磁场，当被测金属转轴靠近这一交变磁场，就会在转轴表面产生感应电流，同时，该感应电流也产生一方向与探头内部线圈方向相反的交变磁场，两个磁场相叠加，将改变线圈的阻抗。
该线圈阻抗可近似看成是探头顶部到金属表面间隙的单值函数，即两者之间成正比例关系。
电涡流传感器说明及主要技术参数
HN800系列电涡流传感器 (点击看大图)
产品说明:
电涡流传感器是一种非接触测量传感器，最适合旋转机械径向振动、轴向位移测量监视，它广泛
用于蒸汽燃机、燃气轮机、水轮机、压缩机、风机、离心机等旋转机械的非接触测量。
它可以用于测量诸
如轴的径向振动、偏心和弯曲、轴心轨迹、转子与定子的相对热膨胀、轴位移、轴与轴承的间隙等数据。
HN800系列电涡流传感器主要技术参数
探头直径（mm）Φ8（mm）Φ11（mm）Φ18（mm）Φ25（mm）线性范围(mm) 2 4 8 12.5
灵敏度(V/mm)8 4 1.5 0.8
线性误差(%)≤±1%≤±1%≤±1%≤±1.5%安装螺纹(mm) M10*1.0mm M14*1.5mm M25*1.5mm M30*2.0mm 探头温度(℃) -30℃～120℃
分辨率 0.1um
延伸电缆温度(℃) -30℃～120℃
前置器温度(℃) -30℃～70℃
频率响应（KHz） 0～10KHz
电源 DC -24V
输出 DC -2—-18V 探头电缆长度 1m
系统电缆长度探头电缆长度+延伸电缆=1+4m或1+8m 带不带凯可选
为了适应各种不同工业场合，HN800系列电涡流传感器除了常规DC -2—-18V输出外还有多种形式输出，如：1—5V；1—10V；0—5V；0—10V；±5V；±10；4-20mA.。
涡流探头的工作原理涡流探头是一种非接触式的测量仪器，主要用于检测金属表面的缺陷、裂纹、腐蚀等问题。
涡流探头的工作原理是利用交变电磁场在金属表面产生涡流，通过测量涡流的变化来判断金属表面的情况。
涡流探头是由一个线圈和一个磁芯组成的。
当交变电流通过线圈时，会在磁芯中产生一个交变磁场。
这个磁场会穿过涡流探头的金属表面，产生一个涡流。
涡流的大小和金属表面的导电性、形状、尺寸等因素有关。
如果金属表面有缺陷、裂纹、腐蚀等问题，涡流的大小和分布就会发生变化。
涡流探头可以通过测量涡流的大小和分布来判断金属表面的情况。
一般来说，涡流探头会将测量结果转换成电信号，然后通过信号处理器进行处理，最终输出一个数字或者图像。
这个数字或者图像可以用来判断金属表面的缺陷、裂纹、腐蚀等问题的位置、大小、形状等信息。
涡流探头的工作原理非常简单，但是它可以在不接触金属表面的情况下进行测量，避免了对金属表面的损伤。
同时，涡流探头可以快速、准确地检测金属表面的问题，是一种非常重要的工业检测仪器。
涡流探头的应用非常广泛，主要用于航空、航天、汽车、电子、化工、石油、冶金等行业。
例如，在航空航天领域，涡流探头可以用来检测飞机发动机叶片的裂纹、腐蚀等问题；在汽车制造领域，涡流探头可以用来检测汽车发动机的缺陷、裂纹等问题；在电子制造领域，涡流探头可以用来检测电子元器件的缺陷、裂纹等问题。
总之，涡流探头是一种非常重要的工业检测仪器，它的工作原理简单、准确、快速，可以用来检测金属表面的缺陷、裂纹、腐蚀等问题。
涡流探头的应用非常广泛，可以用于航空、航天、汽车、电子、化工、石油、冶金等行业。
涡流探头的工作原理介绍涡流探头是一种常见的非接触式测量仪器，具有高精度和高灵敏度的特点。
它常用于检测金属材料的缺陷、测量导电液体的流速和测量金属材料的厚度等应用场景。
本文将深入探讨涡流探头的工作原理，从基本原理到探头结构和应用领域进行全面介绍。
涡流现象的基本原理涡流现象是指当导体材料中存在变化的磁场时，在材料中会产生环流电流。
这种环流电流产生的原因是根据法拉第电磁感应定律，当导体材料与时变磁场相互作用时，会感应出电流。
涡流效应受到导体材料的电阻、导电性和时变磁场的频率影响。
涡流探头的结构涡流探头一般由激励线圈、接收线圈和基座组成。
激励线圈用来产生变化的磁场，接收线圈用来接收涡流效应产生的信号，而基座则起到支撑和隔离的作用。
探头的结构设计对于涡流探头的性能和应用具有重要影响。
激励线圈激励线圈一般由多层绕组组成，通过交流电源提供电流来产生变化的磁场。
线圈的绕组方式可以根据具体应用需求选择，如螺旋状、方形状等。
线圈的设计要考虑磁场密度、频率和功耗等因素，以达到最佳的激励效果。
接收线圈接收线圈一般也由多层绕组组成，用于接收涡流产生的信号。
接收线圈的设计需要考虑信号的灵敏度和抗干扰能力。
为了提高信噪比，接收线圈通常会采用差分接收方式，即同时测量两个相对线圈之间的电压差异。
基座基座是涡流探头的支撑结构，承载着激励线圈和接收线圈。
基座的材料通常选择非导电性能好的材料，如陶瓷、聚酰亚胺等。
这样可以避免基座对探头产生干扰，并提高整体机械稳定性。
涡流探头的工作原理涡流探头的工作原理基于涡流的产生和探头的响应。
当涡流探头靠近导体表面时，激励线圈中产生的变化磁场会感应出环流电流在导体中形成涡流。
这些涡流的存在会改变探头接收线圈之间的磁场分布，从而导致接收线圈中的电压发生变化。
根据涡流现象的基本原理，可以得知涡流的产生与导体材料的电阻、导电性和时变磁场的频率有关。
当涡流探头放置在表面上时，涡流的磁场会被探头接收线圈感应出电压信号。
涡流探伤是一种无损检测的方式，利用的基本原理是电磁感应。
探伤机之所以能够成功探测被测物体的缺陷，靠的就是探头，探头无论对于探伤机本身，还是进行无损检测，都起着重要作用。
涡流探头使用中可能会出现一些小故障，我们来看看解决方案吧。
在涡流检测当中，有时候可能会检测不到信号，或者对涡流检测探头的检出信号产生了怀疑，可以采用下面的措施对探头做一些简单有效的测试。
仔细核对操作频率是否在探头的工作频率范围之内。
如果探头没有进行适当的平衡，仪器可能会进入“饱和状态”譬如如由提离，缺陷或者边缘效应所产生的信号互相叠加，没有相位差，饱和状态就发生了。
这有可能是因为频率太高了，或者探头线圈和平衡线圈不匹配。
试试降低探头的激励电压，因为有些探伤仪器有很高的输出电压，可能远超过了探头的承受范围。
试试移动探头的电缆连接线，特别是它和探头的接口处很容易损坏。
假如屏幕显示信号断断续续，那么需要更换这条接线了。
并且，可能需要清洁连接头。
仔细查看涡流探伤仪器的滤波器设置。
现在许多探伤仪器都提供大范围的高通滤波和低通滤波器，这些对抑制干扰、提取缺陷信号非常有用，但如果设
置不当，会引起各种现象，诸如出现死点，或者信号很小又严重扭曲等现象。
高通滤波器设置不当总是可能会给平衡点带来死点，在高增益设置下，警如用
于旋转式探头扫描时，死点将会在平衡点上静止不动。
对于手动操作，可以将
高通滤波器关闭或设置为0Hz。
低通滤波器则会使得显示信号依赖于扫捕速度，手动使用的典型值设置是100Hz, 但如果信号太嘈杂，则须率可能要减小，扫
描速度也需要随之降低，以减小噪声信号。
检查探头的测试表面，看看是否已经受伤或者毁坏了。
观察存在的线痕或
其他破坏，有可能的话在探头表面使用聚四氟乙烯磁带，这将会降低了探头磨损，并防止可能接触铁氧体，因为那样会产生大的噪声信号。
如果需要设置高信噪比时，在线圈和孔内表面间插入一小块片海绵或者泡
沫橡胶来增强接触是一个好的方式，这种技术会大大减小噪声、增加检测灵敏度。
