高速铁路隧道综合接地技术材料

隧道综合接地、过轨设计技术交底一、综合接地技术交底综合接地系统由贯通地线、接地装置及引接线等构成。

1、贯通地线隧道内贯通地线铺设在两侧的通信信号电缆槽内，并采取砂防护措施；贯通地线要求尽可能直，禁止形成环状。

2、纵向接地钢筋在两侧通信信号电缆槽的线路侧外缘各设一根纵向接地钢筋，每100m断开一次，断开的钢筋断头间距为10cm；用于隧道内接地极、接触网断线保护及接地钢筋间的等电位连接；接地钢筋间应采用搭接焊工艺，双边焊搭接长度不小于55mm，单边焊搭接长度不小于100mm，焊缝宽度不小于4mm。

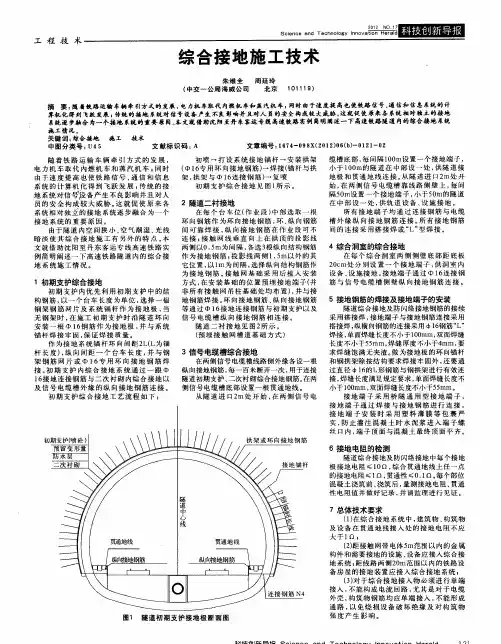

3、接地极设置在初期支护内，有地板接地极和锚杆接地极两种，通过专用的φ16环向接地钢筋（或钢拱架）与纵向接地钢筋可靠相连，按照一个台车位长度考虑（10m左右一环），间隔一个台车位设置一道环向接地钢筋，环向接地钢筋应从墙角底通过仰拱填充层在沟槽盖板边缘位置伸出砼外不少于150mm。

a、Ⅱ级围岩隧道，利用隧道底板的下层结构钢筋做为底板接地极（底板接地极按照1m间隔选用底板结构钢筋，即在隧道底板的底层形成一个1m*1m的单层钢筋网，中部"十字"交叉的两根钢筋上的网节点要求施以"L"型焊接，其他节点绑扎）。

b、Ⅲ级围岩隧道，利用系统锚杆和专用环向接地钢筋做为接地极。

c、Ⅳ级以上围岩隧道，利用系统锚杆、钢拱架做为接地极（用作接地极的系统锚杆环向间距要求为2倍锚杆长度，接地锚杆要与钢拱架或专用环向接地钢筋可靠焊接，确保接地生效）。

4、接触网闪络保护接地设置在二次衬砌内，从隧道进口2m处开始，在隧道拱部中央每间隔200m预埋两个接触网接地端子，通过专用的φ16环向接地钢筋（或二衬环向钢筋）与纵向接地钢筋可靠相连，环向接地钢筋应从墙角底通过仰拱填充层在沟槽盖板边缘位置伸出砼外不少于150mm。

（另：对于二衬砼为钢筋混凝土的地段，设计要求每台车位内的环向接地钢筋都要与纵向接地钢筋相连，本人分析，既然①在无钢筋地段衬砌砼中环向接地钢筋可以按200m间距设置，②在有钢筋地段衬砌砼中与环向钢筋相连的纵向钢筋可以在台车头尾断开，那么对于有钢筋地段衬砌中每台车位设置环向接地钢筋是否必要？此段仅供技术交流，不作为交底内容，请大家严格按设计施工。

隧道综合接地施工技术交底1. 前言隧道综合接地施工技术是一项非常重要的工作，涉及到隧道内部的电设备、照明设备、通风设备等的接地问题，同时也对人员的安全带来了很大的影响。

因此，本文档将详细介绍隧道综合接地施工技术的具体操作流程、注意事项和应急处理方法。

2. 责任分工在隧道综合接地施工技术过程中，需要明确相关人员的职责和责任分工：•隧道设计单位：对隧道的接地设计提出建议，并对隧道施工中的接地方案进行审核；•施工单位：负责隧道的综合接地施工工作，包括材料选型、施工方案安排、现场施工等；•监理单位：对隧道综合接地施工的施工质量、验收结果进行监督检查；•管理部门：对隧道综合接地施工的管理进行协调和监督，确保施工质量符合国家相关标准和规定。

3. 施工技术流程3.1 接地材料准备隧道综合接地施工的第一步是准备接地材料，包括地网、接地线、接地棒、接地带等。

在选择材料时需要满足以下要求：•将隧道内的所有设备全部接地；•确保接地系统的可靠性和连贯性；•保证接地系统的稳定性和经济性。

3.2 接地方案设计在接地施工前，需要根据隧道的特殊情况，制定接地方案。

其中需要考虑以下因素：•隧道的长度、横断面大小；•隧道内设备的种类和数量；•隧道内电气设备的功率和电源；•隧道内照明、通风设备等的安装位置和布局；•隧道内地质环境（岩层、土层）等因素。

3.3 接地施工准备在施工前需要对现场进行清理，确保施工现场整洁，同时要保证施工人员的安全。

具体工作包括：•清理施工现场；•设置安全防护标志；•制定施工安全计划；•停止现场其他设备的运行。

3.4 接地线敷设选择好合适的敷设方式，根据设计方案对地网、接地线进行敷设。

敷设时需要考虑以下因素：•线路的通路和通断情况；•接地线材和设备的选用；•接地系统的绝缘和接触。

3.5 接地棒固定对接地棒进行固定，使其能够良好接触地面，同时防止接地棒腐蚀、松动等问题。

在固定过程中需要注意以下因素：•接地棒的数量和位置；•接地棒与地面接触的质量；•接地棒与金属结构之间的接触和间隙。

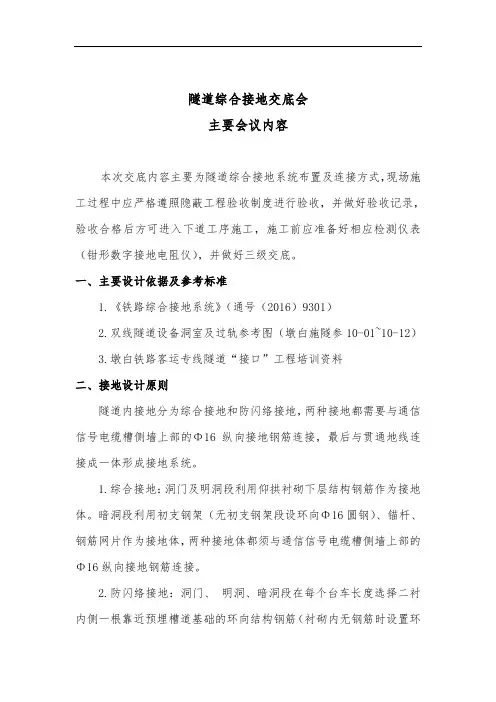

隧道综合接地交底会主要会议内容本次交底内容主要为隧道综合接地系统布置及连接方式，现场施工过程中应严格遵照隐蔽工程验收制度进行验收，并做好验收记录，验收合格后方可进入下道工序施工，施工前应准备好相应检测仪表（钳形数字接地电阻仪），并做好三级交底。

一、主要设计依据及参考标准1.《铁路综合接地系统》（通号（2016）9301）2.双线隧道设备洞室及过轨参考图（墩白施隧参10-01~10-12）3.墩白铁路客运专线隧道“接口”工程培训资料二、接地设计原则隧道内接地分为综合接地和防闪络接地，两种接地都需要与通信信号电缆槽侧墙上部的Φ16纵向接地钢筋连接，最后与贯通地线连接成一体形成接地系统。

1.综合接地：洞门及明洞段利用仰拱衬砌下层结构钢筋作为接地体。

暗洞段利用初支钢架（无初支钢架段设环向Φ16圆钢）、锚杆、钢筋网片作为接地体，两种接地体都须与通信信号电缆槽侧墙上部的Φ16纵向接地钢筋连接。

2.防闪络接地：洞门、明洞、暗洞段在每个台车长度选择二衬内侧一根靠近预埋槽道基础的环向结构钢筋（衬砌内无钢筋时设置环向Φ16圆钢）作为接地钢筋，接地钢筋与预埋槽道基础连接，并与通信信号电缆槽侧墙上部的Φ16纵向接地钢筋连接。

三、隧道洞门及明洞处接地1.仰拱衬砌（综合接地）：利用仰拱衬砌下层结构钢筋作为接地钢筋网。

每隔24m选择一根下层环向钢筋（直径不小于16mm）作为接地钢筋引出预留到仰拱填充面上，待施工电缆槽时与两侧通信信号电缆槽侧墙上部的Φ16纵向接地钢筋连接。

2.二衬（防闪络接地）：利用二衬纵、环向结构钢筋作为接地钢筋网，环、纵向接地钢筋焊接，洞口斜切面上层非预应力结构钢筋应与纵向接地钢筋焊接。

在每个台车长度靠近预埋槽道位置选择一根环向结构钢筋（直径不小于16mm）作为环向接地钢筋，并与预埋槽道基础焊接，且左右两侧接长引出预留到仰拱填充面上，待施工电缆槽时与两侧通信信号电缆槽侧墙上部的Φ16纵向接地钢筋连接。

四、隧道暗洞处接地1.初支（综合接地）：①初支有钢架的围岩段：每隔12m将初期支护钢拱架（或钢筋网片）与锚杆焊接形成连接体。

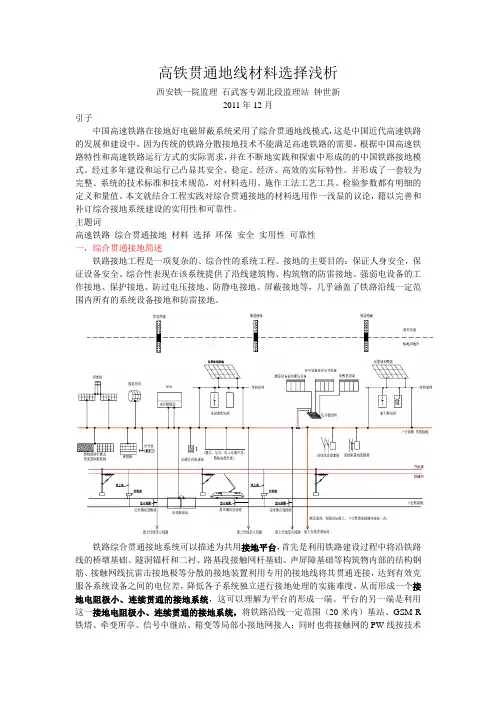

高铁贯通地线材料选择浅析西安铁一院监理石武客专湖北段监理站钟世新2011年12月引子中国高速铁路在接地好电磁屏蔽系统采用了综合贯通地线模式，这是中国近代高速铁路的发展和建设中，因为传统的铁路分散接地技术不能满足高速铁路的需要，根据中国高速铁路特性和高速铁路运行方式的实际需求，并在不断地实践和探索中形成的的中国铁路接地模式。

经过多年建设和运行已凸显其安全、稳定、经济、高效的实际特性。

并形成了一套较为完整、系统的技术标准和技术规范，对材料选用、施作工法工艺工具、检验参数都有明细的定义和量值。

本文就结合工程实践对综合贯通接地的材料选用作一浅显的议论，籍以完善和补订综合接地系统建设的实用性和可靠性。

主题词高速铁路综合贯通接地材料选择环保安全实用性可靠性一，综合贯通接地简述铁路接地工程是一项复杂的、综合性的系统工程。

接地的主要目的：保证人身安全，保证设备安全。

综合性表现在该系统提供了沿线建筑物、构筑物的防雷接地、强弱电设备的工作接地、保护接地、防过电压接地、防静电接地、屏蔽接地等，几乎涵盖了铁路沿线一定范围内所有的系统设备接地和防雷接地。

铁路综合贯通接地系统可以描述为共用接地平台，首先是利用铁路建设过程中将沿铁路线的桥墩基础、隧洞锚杆和二衬、路基段接触网杆基础、声屏障基础等构筑物内部的结构钢筋、接触网线抗雷击接地极等分散的接地装置利用专用的接地线将其贯通连接，达到有效克服各系统设备之间的电位差，降低各子系统独立进行接地处理的实施难度，从而形成一个接地电阻极小、连续贯通的接地系统，这可以理解为平台的形成一端。

平台的另一端是利用这一接地电阻极小、连续贯通的接地系统，将铁路沿线一定范围（20米内）基站、GSM-R 铁塔、牵变所亭、信号中继站、箱变等局部小接地网接入；同时也将接触网的PW线按技术处理后接入。

满足通信、信号、信息等弱电系统设备接地、电磁屏蔽的需要。

铁路综合贯通接地系统涉及到的专业包括信号、通信、信息化、电气化、电力、机械、桥梁、隧道、路基、站场、无砟轨道、环工、给排水、房建等，必须在整个铁路施工过程中连续的、立体的、全方位管理控制。

高铁隧道综合接地施工方案目录一、准备的依据和原则1二、实施范围1三项总体实施方案1（一世）综合接地的总则原则1(二)主要材料选择及说明2㈢施工工艺及操作要点3(四)桥梁综合接地技术要求8(五)隧道综合接地技术要求11(六)施工注意事项14四、质量安全环保措施14（一世）质量措施14(二)安全措施14㈢环保措施15隧道综合接地专项方案一、编制依据和原则1.1 铁路工程建设总参考图（铁路综合接地系统）（证号[2009]9301）。

1.2 西城客运专线前接口工程施工图技术交底。

二、实施范围DgK281+156.33~DgK278+523段综合接地工程。

三、总体实施方案（一）全面接地的总体原则（1）混凝土浇筑前，桥梁各部分的接地连接、接地极处理等综合接地系统的实施，以及直通线的敷设、连接等综合接地系统的实施过程中，应有监督工程师确认质量，监督侧站并保存证书，并检查批准。

反映在。

⑵综合接地系统主要由贯通地线、接地体、水平连接线、分支引出线和接地端子组成。

（3）综合接地系统采用沿全线及沿线敷设两根直通地线的方法。

穿地线采用耐腐蚀、符合环保要求的铜截面为70mm 2的导电聚合物铜电缆。

穿线地线敷设在走线槽内时，必须采取防沙措施。

⑷贯穿地线全程电气连接，保证贯穿地线的接地电阻不大于1Ω。

桥段接地体按照“所涉及的接地极、接地钢筋和连接钢筋应充分利用桥内非预应力结构钢筋”的原则设置，并连接贯通地桥内采用非预应力结构钢筋。

，达到良好的接地效果。

当接地电阻不符合要求时，应另设接地极。

⑸为防止对预应力钢筋的影响，预应力钢筋不宜接入综合接地系统。

⑹距离接触网带电体5m内的金属构件、需要接地的设施设备、线路两侧20m内的铁路机房接地装置应接入综合接地系统。

（二）主要材料的选择和说明1、通过地线：⑴环保性能应符合国家有关土壤环境质量规定的要求。

⑵应具有良好的导电性和安全性。

设计截面积70mm 2 对应的电阻值应符合《电缆导体》（GB/T3956）的相关规定。

高速铁路综合接地技术研究【摘要】随着经济和科技的不断发展，我国高速铁路进入了快速发展期。

高铁技术的发展必然会涉及到综合接地技术。

本文则主要对高速铁路综合接地技术进行探讨。

【关键词】高速铁路综合接地技术随着高速铁路的发展,铁路的牵引负荷随之增大,而牵引变电所的回流电流也随之增大。

牵引变电所接地系统面临两个严重的问题：一是回流电流造成地网电位不相等,这种情况一方面会对人身以及设备的安全造成威胁；另一方面将对保护、测量、信号装置造成影响,并有可能引发保护装置的误动或拒动。

二是机车运行时起动、制动等操作造成母线电流波动增大,这种波动产生的电磁信号将对变电所中信号与通信回路造成干扰,也将对保护装置的测量信号造成干扰并影响调度中心与变电所之间的通讯,而一般的接地系统不能满足对电磁信号屏蔽的要求。

由于传统接地系统存在这些问题,随着牵引变电所综合自动化系统的发展,这些问题表现得更加严重,因此发展综合接地系统成为一种必然的趋势[1]。

一、高速铁路综合接地概述高速铁路综合接地系统就是将铁路沿线的牵引供电回流系统、电力供电系统、信号系统、通信及其他电子信息系统、建筑物、道床、站台、桥梁、隧道、声屏障等需要接地的装置通过贯通地线连成一体的接地系统。

同时该贯通地线也是牵引回流的一个主要回路，从原理上来说，其实就是一个共用接地系统并通过等电位连接构成铁路的一个等电位体。

综合接地系统由贯通地线、接地装置及引接线等构成，它以沿线两侧敷设的贯通地线为主干，充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体，形成低阻等电位综合接地平台。

二、高速铁路综合接地总体技术要求在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1ω；对于综合接地接入物必须进行单端接入，不能构成电流回路，尤其是对于电缆外壳，构筑物钢筋均应单端接入，不能形成通路，以免烧损设备破坏绝缘及对构筑物强度产生影响；电力、接触网等强电设备、设施接地连接线不得进入通信信号沟槽内；桥梁、隧道、无砟轨道、接触网支柱基础等结构物内的接地装置应优先利用结构物中的非预应力结构钢筋作为自然接地体；当没有结构钢筋可以利用时，可增加专用的接地钢筋；当自然接地体的接地电阻达不到要求时应增加人工接地体；为防止对预应力钢筋的影响，预应力钢筋不应接入综合接地系统；接地装置通过结构物内预埋的接地端子与贯通地线可靠连接。

高速铁路综合接地工程施工技术发布时间：2022-10-13T07:54:04.788Z 来源：《城镇建设》2022年第10期第5月（下）作者：刘和喜[导读] 在铁路建设过程中，高速综合接地工程施工技术施工过程较为复杂刘和喜中铁三局集团有限公司四川省宜宾市 644000摘要：在铁路建设过程中，高速综合接地工程施工技术施工过程较为复杂，需要统筹协调各个方面资源，通过合理恰当施工技术保证顺利进行。

对此，本文参考新建重庆至昆明高速铁路川渝段站前工程YKCYZQ-5标综合接地工程，相关施工技术工艺简要分析，希望能够为相关单位与人员提供参考。

关键词：高速铁路；综合接地；施工技术1作业准备1.1.内业技术准备（1）组织项目经理部有关施工管理人员和技术人员学习施工图纸、施工规范、合同文件以及有关施工的技术文件，执行各项施工技术规范。

（2）对项目部管理人员、现场施工人员进行技术交底。

（3）项目部测量人员根据施工设计资料，对线路中线、水准点和平面控制点进行复测，组织定位放线。

1.2.外业技术准备（1）选定专业化施工队伍，实行贯通地线敷设专业化施工，人员配置满足专业化施工要求。

（2）配置专用的工装设备，满足施工需要。

（3）根据施工设计文件要求釆购贯通地线、接地端子，C型压接件、L型压接件等材料，并经检验合格方能使用。

2施工顺序及工艺流程综合接地工程段落里程范围为：DK180+429.8~DK180+727.55，全长297.75，其中包括2孔32m简支箱梁、2个桥台、1段路基。

路基段落长223.05m，路肩内侧设电缆槽，电缆槽采用通信信号共槽、电力分槽形式，分为I型、II型两种型号，通信信号电缆槽外侧内壁正下方铺设贯通地线，贯通地线采用70mm环保型贯通地线。

该段路基共有8个接触网基础，2个拉线基础，布置在电缆槽内侧，接触网基础桩径为Φ75cm，桩长为5.4m，拉线基础桩径为Φ70cm，桩长为5.5m。

路基与金子咀特大桥30#桥台过渡段处设置2个过渡电缆井、2个I型通信电缆井，路基与龙王沱大桥0#桥台过渡段处设置2个过渡电缆井，沿线路左右两侧对称布置，I型通信电缆井内埋设2根Φ100mm镀锌过轨管，用于通信过轨。

浅谈高速铁路综合接地系统的设置摘要：本文通过宝兰客专天水南车站范围内综合接地设置，了解综合接地系统由贯通地线、接地装置及引接线等构成。

它以铁路沿线两侧敷设的贯通地线为主干，充分利用沿线桥梁、路基及站场地段构筑物设施内的接地装置作为接地极，形成低阻等电位的铁路设施共用接地系统。

关键词：综合接地；贯通地线；接地端子；分支引接线；等电位一、工程概况新建铁路宝兰客专天水南车站位于甘肃省天水市麦积区，里程为DK767+619-DK769+650。

车站由4座桥梁和1.5Km路基构成，共有3个站台7股道，有4股是无砟轨道，3股是有砟轨道。

二、设计原则综合接地设置图1.综合接地系统应根据铁路等级，因地制宜地采取防护措施，达到保护人身安全和设备安全的要求。

综合接地系统由贯通地线、接地装置、引接线、接地端子等构成，以贯通地线为主干，充分利用桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体，形成低阻等电位综合接地平台，接地电阻应不大于1Ω。

2.沿线距接触网带电体5m范围内的金属构件和需接地的构筑物和设备应通过引接线就近接入综合接地系统，距线路两侧20m范围内的铁路设备，房屋的接地装置应接入综合接地系统；不便与铁路综合接地系统等电位连接的第三方设施必须采取可靠的隔离或绝缘等措施。

三、桥梁综合接地技术要求1.桥梁地段贯通地线铺设在通信信号电缆槽内，并包在防水保护层内。

2.无砟轨道桥梁接地设置要求，在梁体设纵向和横向接地钢筋，在两侧防护墙下部及上、下行无砟轨道底座板间的1/3和2/3处，设纵向接地钢筋并贯通整片梁；纵向接地钢筋与梁端的横向结构钢筋连接，实现两侧贯通地线的横连。

3.有砟轨道桥梁接地设置要求，利用梁端的横向结构钢筋和防护墙内的纵向钢筋作为接地钢筋并与梁底的接地端子连接，实现与贯通地线的连接。

4.桩基础桥墩接地设置，在每根桩中选一根通长接地钢筋，桩中的接地钢筋在承台中环接，桥墩中有二根接地钢筋，一端与承台中的环接钢筋相连，另一端与墩帽处的接地端子相连。

隧道综合接地施工技术交底书编制单位：二公局贵广铁路工程指挥部第一项目部根结构钢筋并接使用，使总截面不小于120伽2或200伽2的要求并且无需改变结构钢筋的间距，也可采用局部更换为①16钢筋。

槽外缘纵向接地钢筋连接。

(5)隧道底板接地极按照1m间隔选用底板结构钢筋作为接地极钢筋，即在隧道底板的底层形成一个1m x 1m的单层钢筋网，中部“十字”交叉的两根钢筋上的网格节点要求施以“ L”型焊接，其他节点绑扎，底板接地钢筋网照一个台车的长度考虑，间隔一个台车设置一处。

3.5 接地钢筋间的连接：隧道的锚杆接地极，底板接地极和二次衬砌的接地钢筋等接地装置均应通过连接钢筋与两侧电缆槽靠线路侧外缘的纵向接地钢筋连接，再通过电缆槽接地端子接入综合接地系统；3.6接地端子设置：(1)隧道均应采用桥隧型接地端子，不绣钢材质。

(2)从隧道进口2m处开始，在两侧电力电缆槽底部，每隔100m设置一个接地端子，小于100 m的隧道在中部设一处，接地端子供隧道接地装置与贯通地线雷电连接。

(3)从隧道进口2m处开始，在两侧通信信号电缆槽线路侧壁上，每间隔50m设置一个接地端子，小于50m的隧道在中部设一处，接地端子供轨旁设备，设施接地。

桥隧型接地端子（直行）（4）在每个专用洞室，变压器洞室两侧壁下部设置接地端子，供洞室设备及设施接地。

（5）上述所有接地端子均通过连接钢筋与电缆槽外缘的纵向接地钢筋连接。

（6）接触网基础采用后植入安装方式，在安装基础的位置预埋接地端子，接地端子，每隔约300m预留1处（每处预留2个），长度小于300m预留1处（每处预留2个），具体位置详见触网相关图纸，接地端子与二次衬砌的环向或纵向接地钢筋焊接。

（7）在工程允许的情况下，接地端子也可根据设备，设施的接地需要来确定预埋的里程，以达到最佳接地性能并方便工程实施和管理。

6.7隧道接地钢筋，接地锚杆，接地钢拱架（或钢网片），接地钢筋间均需可靠焊接。

4、隧道各专业接入综合接地系统的地线种类4.1信号：沿线信号设备（所有相关金属设备外壳）的安全地和屏蔽地，工作地等。
