齿轮的加工方法汇总

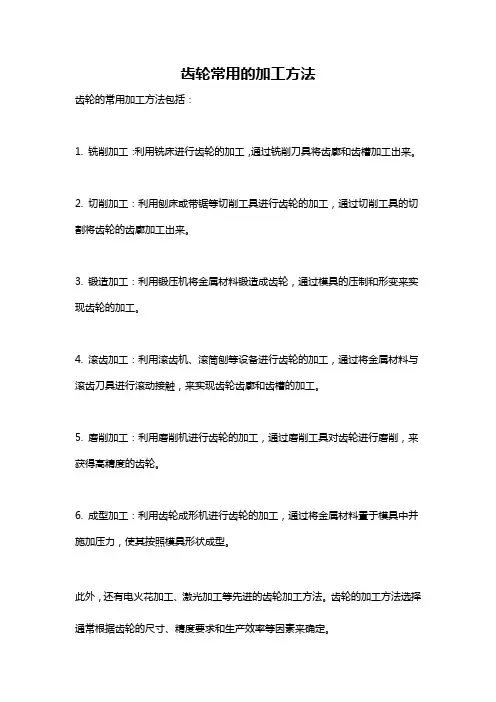

齿轮常用的加工方法
齿轮的常用加工方法包括：
1. 铣削加工：利用铣床进行齿轮的加工，通过铣削刀具将齿廓和齿槽加工出来。

2. 切削加工：利用刨床或带锯等切削工具进行齿轮的加工，通过切削工具的切割将齿轮的齿廓加工出来。

3. 锻造加工：利用锻压机将金属材料锻造成齿轮，通过模具的压制和形变来实现齿轮的加工。

4. 滚齿加工：利用滚齿机、滚筒刨等设备进行齿轮的加工，通过将金属材料与滚齿刀具进行滚动接触，来实现齿轮齿廓和齿槽的加工。

5. 磨削加工：利用磨削机进行齿轮的加工，通过磨削工具对齿轮进行磨削，来获得高精度的齿轮。

6. 成型加工：利用齿轮成形机进行齿轮的加工，通过将金属材料置于模具中并施加压力，使其按照模具形状成型。

此外，还有电火花加工、激光加工等先进的齿轮加工方法。

齿轮的加工方法选择通常根据齿轮的尺寸、精度要求和生产效率等因素来确定。

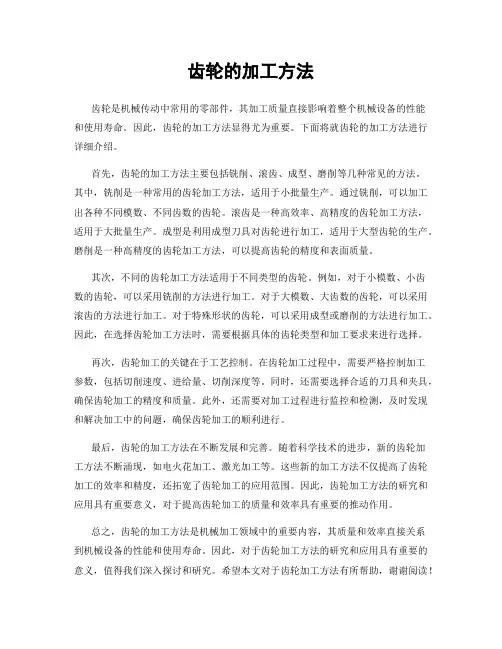

齿轮的加工方法齿轮是机械传动中常用的零部件，其加工质量直接影响着整个机械设备的性能和使用寿命。

因此，齿轮的加工方法显得尤为重要。

下面将就齿轮的加工方法进行详细介绍。

首先，齿轮的加工方法主要包括铣削、滚齿、成型、磨削等几种常见的方法。

其中，铣削是一种常用的齿轮加工方法，适用于小批量生产。

通过铣削，可以加工出各种不同模数、不同齿数的齿轮。

滚齿是一种高效率、高精度的齿轮加工方法，适用于大批量生产。

成型是利用成型刀具对齿轮进行加工，适用于大型齿轮的生产。

磨削是一种高精度的齿轮加工方法，可以提高齿轮的精度和表面质量。

其次，不同的齿轮加工方法适用于不同类型的齿轮。

例如，对于小模数、小齿数的齿轮，可以采用铣削的方法进行加工。

对于大模数、大齿数的齿轮，可以采用滚齿的方法进行加工。

对于特殊形状的齿轮，可以采用成型或磨削的方法进行加工。

因此，在选择齿轮加工方法时，需要根据具体的齿轮类型和加工要求来进行选择。

再次，齿轮加工的关键在于工艺控制。

在齿轮加工过程中，需要严格控制加工参数，包括切削速度、进给量、切削深度等。

同时，还需要选择合适的刀具和夹具，确保齿轮加工的精度和质量。

此外，还需要对加工过程进行监控和检测，及时发现和解决加工中的问题，确保齿轮加工的顺利进行。

最后，齿轮的加工方法在不断发展和完善。

随着科学技术的进步，新的齿轮加工方法不断涌现，如电火花加工、激光加工等。

这些新的加工方法不仅提高了齿轮加工的效率和精度，还拓宽了齿轮加工的应用范围。

因此，齿轮加工方法的研究和应用具有重要意义，对于提高齿轮加工的质量和效率具有重要的推动作用。

总之，齿轮的加工方法是机械加工领域中的重要内容，其质量和效率直接关系到机械设备的性能和使用寿命。

因此，对于齿轮加工方法的研究和应用具有重要的意义，值得我们深入探讨和研究。

希望本文对于齿轮加工方法有所帮助，谢谢阅读！。

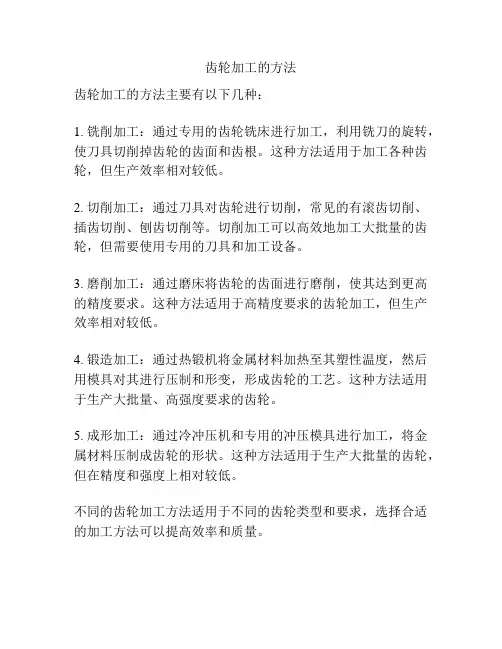

齿轮加工的方法
齿轮加工的方法主要有以下几种：
1. 铣削加工：通过专用的齿轮铣床进行加工，利用铣刀的旋转，使刀具切削掉齿轮的齿面和齿根。

这种方法适用于加工各种齿轮，但生产效率相对较低。

2. 切削加工：通过刀具对齿轮进行切削，常见的有滚齿切削、插齿切削、刨齿切削等。

切削加工可以高效地加工大批量的齿轮，但需要使用专用的刀具和加工设备。

3. 磨削加工：通过磨床将齿轮的齿面进行磨削，使其达到更高的精度要求。

这种方法适用于高精度要求的齿轮加工，但生产效率相对较低。

4. 锻造加工：通过热锻机将金属材料加热至其塑性温度，然后用模具对其进行压制和形变，形成齿轮的工艺。

这种方法适用于生产大批量、高强度要求的齿轮。

5. 成形加工：通过冷冲压机和专用的冲压模具进行加工，将金属材料压制成齿轮的形状。

这种方法适用于生产大批量的齿轮，但在精度和强度上相对较低。

不同的齿轮加工方法适用于不同的齿轮类型和要求，选择合适的加工方法可以提高效率和质量。

齿轮加工方法齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮的加工质量直接影响着机械传动系统的性能和稳定性。

因此，掌握齿轮加工方法对于机械加工行业来说至关重要。

首先，齿轮的加工方法可以分为铣削加工、滚齿加工和成形法加工三种主要方式。

铣削加工是指利用铣床对齿轮进行切削加工，适用于小批量、多品种的生产。

滚齿加工是通过滚齿机进行齿轮的加工，适用于大批量、单一品种的生产。

成形法加工是指通过成形刀具对齿轮进行加工，适用于大模数、大齿宽的齿轮加工。

不同的加工方法适用于不同的生产需求，企业可以根据自身情况选择合适的加工方式。

其次，齿轮加工的关键在于工艺控制。

在铣削加工中，需要控制好切削速度、进给速度和切削深度，以确保齿轮的加工质量。

在滚齿加工中，需要控制好滚刀的压力、速度和冷却液的使用，以确保齿轮的加工精度。

在成形法加工中，需要控制好成形刀具的形状和尺寸，以确保齿轮的加工效果。

只有严格控制好每一个加工环节，才能保证齿轮的质量达到要求。

此外，齿轮加工还需要注意工艺装备的选择。

不同的加工方式需要不同的加工设备，企业需要根据自身的生产需求和技术水平选择合适的工艺装备。

同时，还需要注意工艺装备的维护和保养，确保设备的正常运转，提高生产效率和加工质量。

最后，齿轮加工还需要注重员工的技术培训和技能提升。

员工是加工的主体，其技术水平直接影响着齿轮的加工质量。

因此，企业需要加强对员工的技术培训，提高其加工技能和质量意识，确保齿轮加工的质量和稳定性。

总之，齿轮加工是一项复杂的工艺，需要综合考虑加工方法、工艺控制、工艺装备和员工技术等方面的因素。

只有全面提升企业的加工水平和管理水平，才能够确保齿轮加工的质量和稳定性，满足市场的需求。

圆柱齿轮的加工方法
【一、圆柱齿轮概述】
圆柱齿轮是一种常见的传动元件，广泛应用于各类机械设备中。

它主要由两个相互啮合的齿轮组成，其中一个齿轮的齿轴线与轴线垂直，另一个齿轮的齿轴线与轴线平行。

圆柱齿轮具有传动比稳定、承载能力高等特点。

【二、圆柱齿轮的加工方法】
1.铸造法：铸造法是将熔融的金属倒入齿轮模具中，待冷却凝固后得到齿轮成品。

这种方法生产效率较高，适用于大批量生产。

但齿轮的齿面粗糙度较大，精度较低，齿轮齿面易产生铸造缺陷。

2.锻造法：锻造法是将金属坯料通过锻造变形得到齿轮成品。

这种方法可以获得较高的齿轮精度，齿面粗糙度较小。

但锻造设备投入大，生产成本较高，不适合大批量生产。

3.切削加工法：切削加工法是通过机械切削得到齿轮成品。

这种方法可以获得较高的齿轮精度，齿面粗糙度较小。

切削加工法适用于中小批量生产和修配加工。

【三、加工方法比较与选择】
在选择圆柱齿轮的加工方法时，需综合考虑生产批量、齿轮精度要求、成本和生产周期等因素。

一般来说，大批量生产可选铸造法，中小批量生产可选切削加工法，对齿轮精度要求较高的场合可选锻造法。

【四、圆柱齿轮加工中的注意事项】
1.确保齿轮模具或刀具的精度，以提高齿轮的精度。

2.控制金属熔融温度和铸造过程，减少齿轮齿面的铸造缺陷。

3.合理选择切削参数，防止齿轮齿面磨损和毛刺。

4.严格检测齿轮的尺寸和齿面质量，确保齿轮传动性能。

∙齿轮轮齿的加工方法轮齿加工的基本要求是齿形准确和分齿均匀。

轮齿的加工方法很多，最常用的是切削加工法，此外，还有铸造法、热轧法等。

轮齿的切削加工法可以分为仿形法与范成法两大类。

1、仿形法仿形法是用与齿轮齿槽形状相同的圆盘铣刀或指状铣刀在铣床上进行加工，如下图所示。

指状铣刀主要用于加工大模数（m>8mm）的齿轮。

这种加工方法精度低，而且是逐个齿切削，切削不连续，故生产率很低，仅适用单件或小批生产低精度的齿轮。

2、范成法范成法也叫展成法，它是利用齿轮的啮合原理来切削轮齿齿廓的。

这种方法加工齿轮精度较高，是目前轮齿加工的主要方法。

范成法种类很多，有插齿、滚齿、剃齿、磨齿等，其中最常用的是插齿和滚齿，剃齿和磨齿则用于精度和光洁度要求较高的场合。

∙插齿，如下图所示为用齿轮插刀加工齿轮时的情形，图中1为插齿刀，2为被加工齿轮轮坯。

齿轮插刀的形状和齿轮相似，其模数和压力角与被加工。

齿轮相同。

加工时，插齿刀沿轮坯轴线方向做上下往复的切削运动，同时，机床的传动系统严格地保证插齿刀与轮坯之间的啮合运动关系。

这样切制出来的轮齿齿廓，时插齿刀刀刃相对轮坯运动过程中刀刃各位置的包络线，如图(右下)所示。

插齿加工：（视频1）（视频2）当齿轮插刀的齿数增加到无穷多时，其基圆半径变为无穷大，插刀的齿廓变成直线齿廓，齿轮插刀就变成齿条插刀1，如下图所示。

滚齿,这种齿轮加工方法是基于齿轮与齿条相啮合的原理，利用滚刀在滚齿机上进行轮齿的加工，如下图示。

滚刀1的外形类似沿纵向开了沟槽的螺旋，其轴向剖面的齿形与齿条相同。

当滚刀转动时，相当于这个假想的齿条连续地向一个方向移动，轮坯2相当于与齿条相啮合的齿轮，从而滚刀能按照范成原理在轮坯上切出渐开线齿廓。

同时刀还沿着轮坯轴向缓慢移动，以便沿整个轴向齿宽切出齿轮的齿廓。

滚齿前后滚齿视频:。

直齿轮的加工方法
直齿轮的加工方法包括以下步骤：
1. 锻造基础毛坯：首先需要生产制造出直齿轮的毛坯，毛坯的质量会影响后期的使用效果。

2. 车削加工操作：在针对直齿轮毛坯进行正火的操作系统以后，通过车削加工的操作，保证直齿轮的精确度。

3. 完成打磨工艺：直齿轮车削加工完成后，需要进行锻磨加工，这是为了保证直齿轮的使用质量。

锻造的直齿轮会显示出良好的承载能力，并且具有良好的硬度，使用起来会更加安全可靠。

这些步骤完成后，直齿轮加工就完成了。

齿轮加工的一般步骤齿轮加工的一般步骤：一、齿轮加工前的准备工作齿轮加工前需要进行一系列的准备工作，包括确定齿轮种类和规格、选择合适的材料、设计齿轮参数、制定加工方案等。

在确定了这些基本参数后，才能进入到具体的加工环节。

二、齿轮加工的加工工艺1. 齿轮车削齿轮车削是齿轮加工中常用的一种方法。

在车床上进行齿轮车削时，首先需要将工件固定在车床上，并进行合适的夹持。

然后，根据设计要求，选择合适的车刀和车床刀具，对工件进行车削。

车削时，需要根据齿轮的齿数和模数等参数，确定车刀的进给量、切削深度和切削速度等参数。

2. 齿轮滚齿齿轮滚齿是一种高效的齿轮加工方法。

它利用齿轮滚刀将齿轮的齿形逐渐滚制出来。

滚齿时，齿轮和滚刀之间要有适当的啮合，以保证齿轮的齿形与滚刀的齿形相吻合。

滚齿过程中，需要控制好滚制力和滚制速度，以保证齿轮的加工质量。

3. 齿轮磨削齿轮磨削是一种高精度的齿轮加工方法。

在磨削过程中，通过磨削砂轮对齿轮进行切削，使其达到设计要求的精度和表面质量。

齿轮磨削时，需要根据齿轮的要求选择合适的磨削砂轮，并进行适当的磨削参数调整，如磨削速度、深度和进给量等。

4. 齿轮修磨齿轮修磨是在齿轮加工后进行的一道工序。

它主要是为了进一步提高齿轮的精度和表面质量。

修磨过程中，需要使用修磨砂轮对齿轮进行细小的磨削修正，以消除加工过程中可能产生的误差，提高齿轮的传动性能。

三、齿轮加工的检测与质量控制齿轮加工完成后，需要进行检测与质量控制。

这是为了确保齿轮的加工质量符合设计要求。

常用的检测方法包括齿轮测量仪、齿轮测量机等。

通过这些检测设备，可以对齿轮的齿形、齿距、齿向等进行精确测量，并与设计要求进行对比，以判断齿轮的合格性。

四、齿轮加工的表面处理齿轮加工完成后，还需要进行表面处理。

表面处理主要是为了提高齿轮的耐磨性和耐腐蚀性。

常用的表面处理方法包括渗碳、氮化、硬化等。

这些方法可以使齿轮表面形成一层硬度较高的保护层，提高齿轮的使用寿命和传动效率。

齿轮加工的方法和技巧1.引言1.1 概述齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮加工是指通过一系列的工艺过程将原材料加工成具有特定齿形和精度要求的齿轮产品。

齿轮加工的质量和精度直接影响到机械设备的运行稳定性和传动效率。

在齿轮加工中，常见的方法包括铸造、锻造、机械加工和制造。

铸造是指将熔化的金属倒入齿轮模具中，待金属冷却凝固后取出成型的方法。

锻造是指通过加热金属，然后利用压力将金属压制成齿轮形状的方法。

机械加工是指通过机床进行切削、磨削、镗削等加工工艺，将齿轮加工成最终形状的方法。

制造是指通过特殊设备和工艺，将齿轮的表面进行硬化、淬火等处理，提高其硬度和耐磨性能的方法。

齿轮加工的技巧包括齿轮加工工艺的选择、加工设备的选择、加工参数的确定等。

在选择齿轮加工工艺时，需要考虑齿轮的材料、尺寸、精度要求等因素，选择最合适的加工方法。

在选择加工设备时，需要考虑设备的精度、稳定性和生产效率等因素，确保能够满足齿轮加工的要求。

在确定加工参数时，需要根据齿轮的尺寸、材料、工艺要求等因素，合理确定切削速度、进给速度、切削深度等参数，保证加工质量和效率。

总之，齿轮加工是一项复杂而关键的工艺，需要综合考虑材料、工艺、设备等多个因素。

通过选择合适的加工方法和技巧，可以有效提高齿轮的质量和精度，确保机械设备的正常运行和传动效率。

随着科技的发展，齿轮加工技术也在不断创新和改进，为各个领域的机械设备提供更加可靠和高效的齿轮传动解决方案。

在未来，我们可以期待齿轮加工技术的进一步发展和应用。

1.2 文章结构文章结构是指文章的组织框架，它决定了文章的逻辑顺序和内容的呈现方式。

本文旨在介绍齿轮加工的方法和技巧，因此文章结构主要分为引言、正文和结论三个部分。

在引言部分，我们将对齿轮加工进行概述，包括齿轮加工的定义、作用和应用领域等内容。

同时，我们还会介绍本文的结构和目的，帮助读者清晰地了解文章的内容安排和写作意图。

正文部分是本文的重点，我们将详细介绍齿轮加工的常见方法和技巧。

任务2 掌握齿轮加工方法一、齿形的铣削加工铣削加工是用成形法加工齿轮齿形的一种方法，这种方法简单，但生产率不高，加工精度较低〔9～11级〕，齿面外表粗糙度数值较大〔～〕，适用于单件小批生产。

〔一〕工作原理一般在普通卧式铣床或立式铣床上用成形法加工齿轮，此时铣刀的旋转是主运动，被切齿的毛坯随工作台作纵向进给运动。

当一个齿槽切好后利用分度头进行分度，再依次加工另一个齿槽，直到切完所有齿槽为止，如图7-9所示。

-齿轮滚刀 2-工件图7-9齿形的铣削加工图7-10 用滚刀加工齿轮〔二〕铣削过程以m =3mm ，=24直齿圆柱齿轮为例，其铣削过程如下。

1．铣刀的选定。

m =3mm ，=24，按表7-1对应的所铣齿轮齿数21~25，应选用4号铣刀。

2．分度头计算。

按简单分度法计算分度头手柄的转数n ：n = z40=2440=12416即铣完一齿后，分度头手柄摇一圈，再在24的孔圈上转过16个孔距3．工件的装夹与校正。

加工直齿圆柱齿轮时，应配制相应的心轴，将工件锁紧在心轴上后，用分度头夹紧心轴一端，尾座顶尖顶另一端。

夹紧后应对工件进行以下校正：①校正工件的径向和端面的圆跳动；②校正分度头和尾座顶尖的等高；③校正工件对铣床导轨的平行。

4．对刀及背吃刀量的控制。

刀具对正工件中心一般采用切痕法。

即将铣刀转动后，先升高工作台使齿坯接近铣刀，再横向来回移开工作台让铣刀圆周切削刃轻擦工件顶部，擦出椭圆形刀痕，接着调整铣刀廓形对称线对准椭圆中心即可。

背吃刀量应按2.25m计算。

即×3=6.75mm。

为了保证齿面的外表粗糙度，应分粗、精铣两次进行。

一般粗铣后要留~2mm再精铣。

本例中可先铣去~5mm，再对好齿轮所要求的尺寸铣第二刀。

用成形法可加工直齿圆柱齿轮、斜齿圆柱齿轮、锥齿轮等。

二、齿形的滚齿加工滚齿是在滚齿机上用与被切齿轮同模数的齿轮滚刀来加工齿轮，如图7-11所示。

〔一〕工作原理滚齿是利用齿轮与齿条啮合原理来加工齿轮的。

一、齿轮加工方法有成形法和展成法（包络法、范成法）两种基本加工类型。

齿轮加工是冷加工，常用的有铣齿，插齿，滚齿，剃齿，磨齿等，加工方法有成型法和展成法两种方法,这两种方法各有优缺点：成型法优点是能在铣床上就能获得齿轮,在设备受限制的情况下考虑。

缺点：为了减少刀具的数量而将齿数分段,在一段齿数内用一把刀,从而齿型会带来系统误差。

展成法是利用刀具和齿轮形成展成运动,来加工齿轮.主要有滚齿和插齿,滚齿是模拟蜗杆齿轮啮合来加工的。

插齿是用模拟两个齿轮啮合来加工的.滚齿用的多,因为滚齿的滚刀的齿形是直线的,方便加工,而插齿的刀具就是一个铲背了的齿轮,齿形是渐开线,加工起来没这方便.但插齿能用在一些滚齿不能加工的位置上,如内齿和退刀距离过短的双联或多连齿轮。

在齿轮的精加工有剃齿和磨齿。

同样是展成法,剃齿的优点是效率高但不能用于硬齿面，磨齿就相反。

成形法是用与被加工齿轮齿槽形状完全相等的成形刀具加工齿形的方法。

展成法是指利用齿轮刀具与被加工齿轮的啮合运动，在齿轮加工机床上切出齿形的加工方法二、用范成法加工齿轮时才有变位齿轮的改进方法。

齿轮变位的意义（1）避免根切现象.切削z<zmin的齿轮而不发生根切；（2）配凑中心距.一对齿轮在非标准中心距的情况下不仅均能安装，而且能满足侧隙为零、顶隙为标准值的要求；（3）改善小齿轮的强度和传动啮合特性，能提高齿轮机构的承载能力。

（4）修复已磨损的旧齿轮。

个人认为：当发生根切现象、改善齿轮强度时，齿轮就采用高度变位；当需要拼凑中心距（配齿）、修复已磨损的齿轮时用角度变位。

三、齿轮传动变位分：角度变位齿轮传动和高度变位变位齿轮传动。

1、高变位：x1=-x2 角变位：x1+x2>0(正传动) x1+x2<0(负传动) .2、高变位齿轮变位前中心距与变位后中心距相等。

角度变位齿轮是变位前与变位后的中心距不相等。

（或大于或小于）3、高变位齿轮不改变齿轮啮合的中心距,避免少齿数齿轮根切,改善齿轮强度,使两齿轮滑动率接近；角变位的主要目的就是凑中心距,节圆和分度圆不重合；4、高度变位-其啮合角不变，角度变位--其啮合角发生变化。
