申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端附：控制器在NICE3000/ MPS300控制系统中应用的现场接线表1.控制器在NICE3000控制系统中应用的现场接线表二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。
2、当门位置脉冲≥d03时，开始以目标频率值为d16、加减速时间为d29，进入开门高速运行（高速段一般设置为一段，即：d16、d17、d18、d19设置为相同值）。
3、当门位置脉冲≥d07时,开始以目标频率值为d20、加减速时间为d33,进入开门结束低速运行。
4、当门位置脉冲≥d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。
注意：1、开门高速段即：d16=d17=d18=d19,对应的加减的参数 d30、d31和d32将不起作用。
2、通过调节：各段的运行频率、加减速时间或门的脉冲位置点，实现开门的运行曲线。
该系统以开门到位为门位置脉冲的100%，关门到位为门位置脉冲的0%。
3、开门到位保持频率为d21,保持电流为d40。
保持时间为d42,范围为0.1到499(sec),当设置为0时，则长期保持。
4、若低速段开门力矩较小，可以适当加大P05的值。
关门过程：1、以力矩提升为P05、加减速时间为d34，加速到开门低速频率 d22，进入关门起始低速运行。
2、当门位置脉冲≥d09时，开始以目标频率值为d23、加减速时间为d35，进入关门高速运行（高速段一般设置为一段，即：d23、d24、d25、d26设置为相同值）。
NC L NC N W NC V U NC2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21图1-3 A1型变频器基本接线示意图NC L NC N W NC V U NC1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22图1-6 A2型变频器基本接线示意图二、注意事项1、适配编码器A1型变频器可选用三种编码器输入信号——推挽、开路集电极、差分编码器。
A2型变频器可选用两种编码器输入信号——推挽和开路集电极编码器。
A1和A2型门机变频器都必须选用24V电源、小于1024脉冲数的编码器。
2、适配电机类型电梯门机专用变频器适用于三相220V交流电机，110V和380V的电机通过转换也可以使用：（1）380V ‘Y’形接线的电机要换成‘▲’形接线（2）110V的电机有部分可以用：换算关系：50Hz×110V / 电机名牌的额定频率≈UeUe在220V左右的电机也可以用。
3、编码器和U、V、W接线确认编码器A、B相不要接反，监视参数U9：开门过程U9增大，关门过程U9减小。
电机的三相U、V、W相序不要接错，开门指令时，电机进行开门运行，反之关门运行。
4、开、关门力矩调整矢量控制(F03=0)时，调整F51可以调节输出力矩；矢量控制时门机变频器可以根据门的重量自动进行相应的力矩输出。
V/F控制(F03=1/2/3)时，调整F34可以调节输出力矩，调节F64～F71可以降低电机的抖动。
5、开、关门保持力矩调整调整F30、F31可以调节开、关门力矩保持时的力矩大小。
调整F33可以调节开、关门力矩保持时的速度大小。
6、获取门宽数据的方法(1) 通过自学习得到门宽数据；(2) 门机断电，把门推到关门到位位置后，门机上电，慢慢把门拉到开门到位位置，参数U9里面的数据就是门宽数据；(3) 变频器在选用编码器时，将电梯门从关门到位状态运行至开门到位状态，观察编码器大约转了几圈，相应的计算：门的总脉冲数= 编码器转动的圈数×4 ×编码器脉冲数7、端子控制设置（只适用于A2门机）F03＝3端子控制时，必须先设定限位端子的常开、常闭状态；端子控制时要注意设置F40和F41。
说明：本安装调试手册仅适用于威特ECO系列门机及与其配套的层门上坎安装调试，不适用于其他门机及层门上坎的安装调试。
1、安装须知1.1 对准层门与轿门导轨固定螺栓顶部的红色缓冲垫表示所有层门与轿门位置的垂直基准线，。
对于旁开门，红色缓冲垫表示净开门线(不包括越程)。
对于中分门，红色缓冲垫表示开门中心线。
轿门层门1.2 安装吊门螺栓每扇门板有两个固定点。
门板如图1所示安装螺栓。
在安装时请注意，如图2所示安装螺栓属于错误安装。
锥形垫圈“A”应放在门封头的上部，平垫圈“B”应放在门封头的下部。
1.3 上坎与地坎的对准1.4 固定门刀门板安装好以后，用4只螺栓（1）及相应的皮带固定装置（2）来固定门刀。
1.5 门刀高度的调整拧松螺栓（1）和（2）.根据位置要求调节门刀片的位移，调好位置后重新拧紧螺栓（1）和（2）。
每次可调整25mm的位移量。
1.6 轿门锁（可选）1.6.1 安装和维修过程中都必须检查轿门锁功能- 每年必须至少维护一次- 轿厢在厅门区外时轿门锁必须锁住轿门，即锁钩必须碰触缓冲块。
- 所有门锁构件，如锁钩、锁口及辅助锁口(只对丁中分门)都必须安装牢固(A)。
- 门打开时安全电路必须断开。
- 完全闭锁时，锁钩必须与锁鼻至少重叠10mm(C)。
- 锁钩和锁口的间距应该为1-2mm(B)。
- 触点应该清洁并稍加打磨(可看到金属)。
- 触点动作时，锁钩与锁鼻的重叠必须至少7mm。
- 触点应该被压进至少3mm(D)。
- 电气接线端应该安全和牢固。
- 触点应该与触座孔中心对准，不要碰触座孔的边缘。
- 锁钩和锁口的间隙应该为2mm(E)。
而锁口和辅助锁口的间隙应该为3mm(F)。
若必要，调整锁口(G)。
1.6.2 确保轿门锁功能正常一按压门刀片(A．B)，检查锁钩的动作是否灵活。
一通过以下步骤检查和确认轿门锁的功能：一关掉门机的电源。
一用手把门完全关闭，门刀必须完全收回(C)。
一松开皮带，门刀应该在弹簧力的作用下自动伸展到完全打开的位置。
变频门机调试说明书模板
一、门机行程设定
1、关掉轿顶上[门止开关]或[E .STOP]开关。
2、DMC板上[DIP-1]转换为ON。
3、DMC板上[MODE 0C]，按[SET]键作行程设定。
4、DMC板上[DIP-1]转换为OFF。
二、功能简表
MODE DIS显示设定范围说明备注
01 1-30 0-40 ORS动作触发之灵敏度设定设定值越大，ORS动作越迟钝
02 2-6A 1 9-70 DMS37输出位置到CLS的距离约[6A]×1.422=150.7mm
03 3-15 09-40 开门最高频率设定
04 4-0F 09-40 关门最高频率设定
05 5-2B 00-80 关门到底的维持电压设定
06 6-44 20-A0 开门到底克力电压设定
07 7-6C 20-A0 开门减速点设定
08 8-54 20-A0 关门减速点设定
09 9-05 01-0C 关门到位设定
0A A -05 01-0C 关门到位设定
0B b-00 01-04 恢复出厂设定值01中02稍快03稍慢04保留0C C-d0 无行程设定开始
0D d——无重置。
1．确认及安装注 意2．布线注意注意危险3．操作和运行4．维护和检查5．其它危险注意危险危险危险目录1、安全注意事项-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能及指示-----------------------------------------------------------------6 4—2 基本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------138—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14 附页1：门机安装注意事项-----------------------------------------------------------------14 附页2：双折门机直梁安装示意图--------------------------------------------------------15 附页3；轿顶安装示意图--------------------------------------------------------------------161-12、外观和各部分的名称3-1 控制器接线注：P3开关门指令输入，要求是开关量无源输入。
1．确认及安装注 意2．布线注意注意危险3．操作和运行4．维护和检查5．其它危险注意危险危险危险目录1、安全注意事项-------------------------------------------------------------------------------12．目录------------------------------------------------------------------------------------------23．接线------------------------------------------------------------------------------------------43— 1 变频器接线图---------------------------------------------------------------------4 3— 2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------64— 1 各按键功能及指示-----------------------------------------------------------------6 4— 2 基本操作-----------------------------------------------------------------------------74— 3 系统参数-----------------------------------------------------------------------------75．其它参数------------------------------------------------------------------------------------105— 1 相关技术参数-----------------------------------------------------------------------10 5— 2 电气参数-----------------------------------------------------------------------------106．调试说明------------------------------------------------------------------------------------116-1两个关键词的解释---------------------------------------------------------------------116-2门机控制器调试的具体步骤---------------------------------------------------------117．故障处理-------------------------------------------------------------------------------------138、其它---------------------------------------------------------------------------------------------138— 1 废物处理------------------------------------------------------------------------------138— 2 咨询修理------------------------------------------------------------------------------139、附页---------------------------------------------------------------------------------------------14附页1：门机安装注意事项-----------------------------------------------------------------14附页2：双折门机直梁安装示意图--------------------------------------------------------15附页3；轿顶安装示意图--------------------------------------------------------------------161-12、外观和各部分的名称3-1 控制器接线注：P3开关门指令输入，要求是开关量无源输入。
威特变频器b系列说明书威特变频器B系列说明书第一章引言威特变频器B系列是一款高性能的变频器系列产品，广泛应用于各个行业的电动机驱动系统中。
本说明书将详细介绍威特变频器B系列的特点、技术参数、安装方法以及使用注意事项，旨在帮助用户更好地了解和使用该产品。
第二章产品特点1. 高效节能：威特变频器B系列采用先进的PWM控制技术，能够根据负载的变化实时调整输出频率和电压，从而实现对电机的精确控制。
相比传统的启停控制方式，能有效降低电机的能耗，提高系统的效率。
2. 宽频调速范围：威特变频器B系列具有宽广的调速范围，能够满足不同负载下的变频需求。
无论是低速高转矩的起动，还是高速低转矩的运行，都能够精确调节，保证了电机的稳定性和可靠性。
3. 多种保护功能：威特变频器B系列具备多种保护功能，包括过流保护、过载保护、短路保护、过压保护、欠压保护等。
当电机工作异常或负载过大时，能够及时停机并发出警报，保护电机和设备的安全运行。
第三章技术参数1. 输入电压范围：威特变频器B系列适用于380V±15%的三相交流电源供电。
2. 输出功率范围：威特变频器B系列的输出功率范围从0.75kW到630kW，可满足不同负载下的变频需求。
3. 输出频率范围：威特变频器B系列的输出频率范围从0到400Hz，可满足不同工况下的调速需求。
4. 控制方式：威特变频器B系列支持多种控制方式，包括恒定转矩控制、恒定功率控制、恒定电流控制等，可根据实际需要选择合适的控制方式。
第四章安装方法1. 安装位置：威特变频器B系列应安装在干燥、通风良好的电气控制柜中，远离高温、潮湿和腐蚀性气体的环境。
2. 接线方法：威特变频器B系列的接线应按照产品标识和说明书上的接线图进行，确保接线正确可靠，避免因接线错误而引发的故障。
3. 接地保护：威特变频器B系列应通过可靠的接地装置与地线连接，以确保设备的安全运行。
第五章使用注意事项1. 避免过载：在使用威特变频器B系列时，应根据电机的额定功率和负载特性合理设置变频器的输出功率和频率，避免超过电机的额定工作范围。
1．确认及安装注 意● 受损的变频器和零部件不全的变频器，切勿安装。
● 请安装在金属等不易燃烧的材料上，以免发生火灾。
● 安装时请不要抓在外壳或两端接线端子上，留神掉下来压脚，有受伤的危险。
● 请确定已安装牢靠。
否则，可能会掉下来砸伤人。
2．布线注 意● 请确认交流主回路电源的电压与变频器的额定电压是否一致。
切勿对变频器进行耐电压试验。
● 请勿将电源接到输出U 、V 、W 端子上。

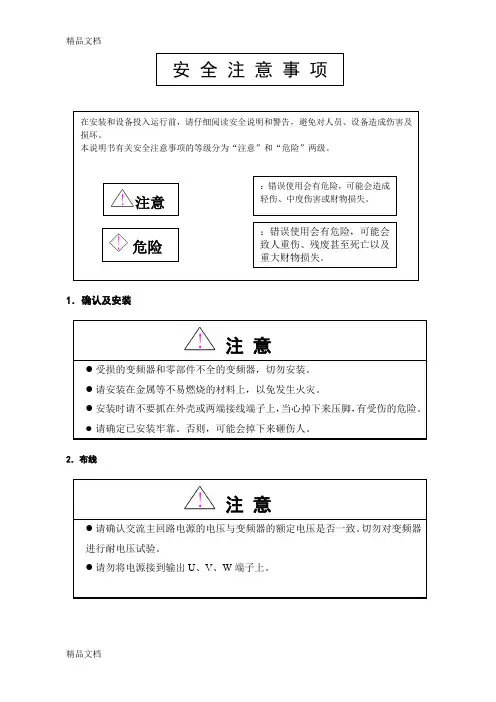

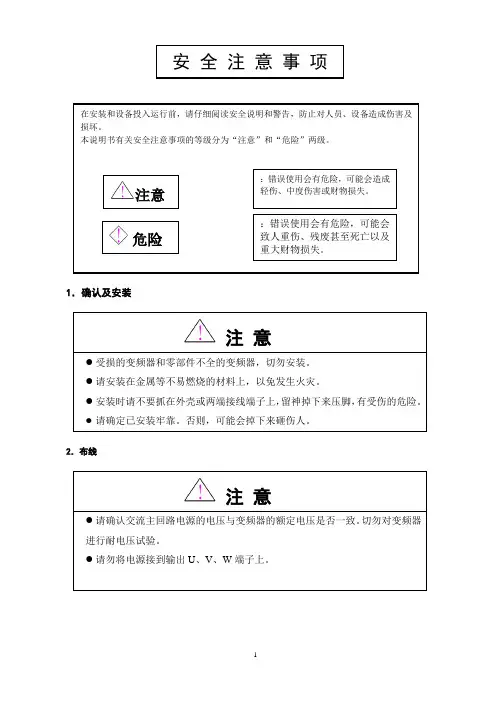

安 全 注 意 事 项在安装和设备投入运行前，请仔细阅读安全说明和警告，防止对人员、设备造成伤害及损坏。
本说明书有关安全注意事项的等级分为“注意”和“危险”两级。
注意危险：错误使用会有危险，可能会致人重伤、残废甚至死亡以及重大财物损失。
：错误使用会有危险，可能会造成轻伤、中度伤害或财物损失。
危险●接线前，请确认输入电源是否处于OFF状态。
●只允许连接交流单相220V的输入电源，本设备必须接地〔NEC和其它应用标准〕。
●非专业电气工程人员，请勿进行接线作业。
3．操作和运行注意●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。
●请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。
危险●请务必在装上外壳后再接通电源。
接通电源前请将开关置于OFF位置。
●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。
4．维护和检查危险●检查要在切断电源5分钟后进行，否则有触电的危险。
●检查和维护要由专业人员进行●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。
●进行检查、维护作业时请使用绝缘工具，并防止手上佩带手表、戒指等金属物。
5．其它危险●绝对禁止对变频器进行改造，以免发生伤亡事故。
目录1、安全注意事项-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能及指示-----------------------------------------------------------------6 4—2 基本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------138—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14 附页1：门机安装注意事项-----------------------------------------------------------------14 附页2：双折门机直梁安装示意图--------------------------------------------------------15 附页3；轿顶安装示意图--------------------------------------------------------------------161- 1TYPE ：ACVF003CSOURCE ：1φ200-240V 50/60Hz OUTPUT ：0.5KV A 1.5 SER.NO.：03AA-0888额定输出电流2、外观和各部分的名称额定输入电流 型号生产号〔例如0888，08893-1 控制器接线插座号端子及标识功能插座号端子及标识功能P11 L 电源相线P4 4 开门到位2 PE 接地 5 公用3 N 电源中性线 6 关门到位P2 1 U电机端子7 公用2 V 8 位置3 W 9 公用4 PE 接地P61 AP3 1 开门指令 3 5V2 公用 5 B3 关门指令 6 PE 接地P5 10 外接开门到位〔到位通〕9 OV 11注：P3开关门指令输入，要求是开关量无源输入。
浙江威特电梯控制柜调试参数表适用范围：☆主板型号为160+，5个按键、3路或5路高压检测点，主控软件版本为1.05及以上；☆电气系统原理图图号为：CTRL-YK06-YL（V2.3），安全回路和门锁回路采用高压检测点、取消独立的安全接触器、同步机采用独立封星或组合封星、带UCMP 功能、旁路功能、带前后门锁独立短接检测功能。
一、P0组：主机驱动控制主菜单—参数设置查询—主机驱动控制：1、P0.00速度控制模式：1（针对异步电机，进行出厂慢车调试时可设置为0，但现场带载运行时必须设置为1）；2、P0.01电梯额定速度：根据曳引机铭牌设置；3、P0.02电梯最大速度：根据实际要求设置（不能大于电梯额定速度）；4、P0.08运行方向选择：根据实际现场进行调整：在满足电梯检修运行条件下，检修运行电梯，当S10输入点亮起时，电梯轿厢应该向上运行，否则更改该参数。
二、P1组：速度曲线调整主菜单—参数设置查询—速度曲线调整：1、P1.14平层精度调整：50该菜单用于调整：运行曲线的加减速、检修速度、蠕动平层速度、UPS运行速度、返平层速度、自学习速度。
三、P2组：电机参数主菜单—参数设置查询—电机参数：1、P2.00电机类型选择：同步机1，异步机0；2、P2.01电机额定功率—P2.05电机额定电流：根据实际现场电机参数输入（特别注意带小数点的数据输入）；四、P3组：编码器参数主菜单—参数设置查询—编码器参数：1、P3.00编码器类型：同步机1，异步机0；2、P3.01编码器分辨率：同步机2048，异步机1024；3、P3.02编码器方向：同步机在做编码器定位时调整；4、P3.11脉冲计数方向：根据实际现场调整：进入主菜单—系统监控—呼梯与运行：在满足电梯检修运行条件下，检修运行电梯，当S10输入点亮起时，电梯轿厢应该向上运行，同时楼层高度应该增加，如果楼层高度减少，则调整该参数。
五、A1组：楼层设置主菜单—参数设置查询—楼层设置：根据实际现场设置总楼层等相关参数六、A2组：楼层显示主菜单—参数设置查询—楼层显示：根据实际现场设置楼层显示等相关参数（具体显示字符见附表1）七、H0组：IO板控制板逻辑主菜单—参数设置查询—IO控制板逻辑—IO板单点逻辑设置：1、上门区：常开0；2、中门区：常开0；3、下门区：常开0；4、安全接触器触点：常闭1；5、门锁接触器触点：常开0；6、驱动输出接触器：常闭1；7、抱闸接触器触点：常闭1；8、检修信号：常闭1；9、检修上行按钮：常开0；10、检修下行按钮：常开0；11、上行限位：常闭1；12、下行限位：常闭1；13、低速上/下行强迫换速：常闭1；14、中速上/下行强迫换速：梯速大于1.75时设置为常闭1，小于等于1.75时设置为常开0；15、电机热保护：常闭1；16、硬件使能：常开0；17、UPS输入信号：常开0；18、提前开门检测：常开0；19、消防联动输入：常开0；20、自定义输入点1：常闭1；21、自定义输入点2：带独立封星常闭1；不带独立封星常开0；22、自定义输入点3：常闭1。
门机电气调试说明书目录1. 电气接线说明 (2)2. 面板说明 (4)3. 运行状态 (5)4. 电气调试 (6)5. 完整运行 (8)6. 门机参数的存取 (8)7. 参数设置报警 (8)8. 门机故障 (9)9. 门机常见故障及处理 (9)10. 服务 (11)开关门运行示意图 (13)数字式VVVF同步带门机参数表 (14)1 电气接线图（电气附图1）1.1供电电源使用单相交流电源AC220V±10％，50Hz±5％；1.2建议通过6A的C45N后向门机供电。
电源线：棕色―L，兰色―N，黄绿色―E。
1.3编码器接线出厂时配有编码器连线，只需与控制器紧密连接即可。
1.4电机线出厂时电机上配有三相电机线，只需与控制器紧密连接即可。
1.5输入／输出信号接线1.5.1输入输入共有四个共COM的端子，每个输入端子均可独立定义成参数表中H组任一功能，常开或常闭也可任意定义，但不可重复定义，否则报错。
参数h1－h4分别对应输入端子h1－h4。
以下为出厂缺省定义：1.5.1.1关门输入――即加在COM和h1上的持续导通信号；1.5.1.2开门输入――即加在COM和h2上的持续导通信号；1.5.1.3慢关门输入――即加在COM和h3上的持续导通信号，一般用于超时强迫关门使用。
1.5.1.4电眼信号――在o1＝03/04门机自动运行时，可以接入电眼保护信号，一般用于演示，正常运行时门机由端子信号控制，此设定不起作用。
注意：输入信号电源由门机控制器提供，不得接入外界电源！1.5.2输出输出共有四对相互独立的继电器触点（容量为3A，30VDC/250VAC），每对输出端子均可独立定义成参数表中P组任一功能，常开或常闭也可任意定义。
参数P1－P4分别对应输出端子对c1－P1到c4－P4。
以下为出厂缺省定义：1.5.2.1关门到位信号――关门到位时c1与P1导通；1.5.2.2开门到位信号――开门到位时c2与P2导通；1.5.2.3门障碍信号――开关门遇障碍时c3与P3导通；1.5.2.4系统故障信号――有系统内部故障时c4与P4导通。
