松下变频门机参数调试说明

松下门机调试资料A、B相在此操作中一定要确保输入信号的逻辑正确如果不正确那么后面的调试步骤皆不能进行。

2）电机正反转的确认设P09=0FR=3HZ按UP+RUN键确认开动作，DOWN+RUN确认闭动作如果运行方向不对那么请随意调换U、V、W任意两相3）自学习P09=3P51=电机极数P52=编码器线数P63=0P67=0P76=2P77=0、5P78=300 P79=0、5然后按UP+RUN键进行自学习，当出现END时表明自学习结束，然后按下STOP键再查看D01看是否门幅度数据已保存，如果没有保存那么表明自学习没有成功。

再重新自学习，直到成功。

4）自学习成功后P09=2使门处于往复状态，在往复过程中可根据运行曲线自行调整。

5）曲线调好后，调夹入检出P67=50 P64=50 P65=70P68=300此四键即为调滑差（夹入检出）如果数值不行则需要自行设定数据，因为数值不是固定的是根据门的重量和门幅不同而所设数据也是不同的。

松下门机控制器（AAD03011D）磁开关开关方式调试基本步骤在变频器调试之前如果参数已经被改动那么请将参数P42设置成1恢复到出厂值。

1）接控制线，查每个磁开关的逻辑是否正确。

P08=1P09=1共四个磁开关（开到达、闭到达、开变速、闭变速）用N16监控，在此操作中一定要确保输入信号的逻辑正确如果不正确那么后面的调试步骤皆不能进行。

2）电机正反转的确认设P09=0FR=3HZ按UP+RUN 键确认开动作，DOWN+RUN确认闭动作如果运行方向不对那么请随意调换U、V、W任意两相3）曲线运行调整P09=4P63=0P67=0P08=2速度段可自行调整，速度段调整经验值P34=15D28=1、6D29=0、5D30=1、2d15=6 D16=22 D17=22D19=22D35=0、5 D36=1、0 D22=6 d23=18 d24=18 D26=18D48=0、05~0、1 D50=0、01~0、54）曲线调整满意后，调夹入检出在运行过程中，设在N02的方式下读出最大电流值，并把参数P67设为0，P59值设为与调整好的曲线D22值一致，P60设为60，P61 P62设为N02监控下最大电流值的1、1倍，P63设为300，然后运行试验如果觉得夹力还是比较大那么在原有基础上自行调整直至满意为止。

欢迎共阅目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开4、当门位置脉冲?d02时，开始以保持频率d14、保持电流d41进入门关到位力矩保持。

注意：1、关门高速段一般设置为一段即：d23=d24=d25=d26,对应的加减的参数d36、d37和d38将不起作用。

2、通过调节：各段的运行频率、加减速时间或门的脉冲位置点，实现关门的运行曲线。

该系统以开门到位为门位置脉冲的100%，关门到位为门位置脉冲的0%。

3、关门到位保持频率为d14,保持电流为d41。

保持时间为d42,范围为0.1到499(sec),当设置为0时，则长期保持。

4、关门过程中当有卡门阻力大于设定值（过载）时，执行开门。

设定参数为：p64(低速区)、p65(高速区)、高低速区的分界频率参数p66。

松下变频器操作使用手册NBSL门机变频调速系统使用手册一．系统构成NBSL开门机变频调速系统为我公司为适应市场需求开发的门机控制系统，为保证系统性能的可靠，系统硬件部分采用日本松下公司的VF-7F0.4KW的变频器，FPI-C14 型可编程控制器，门机运行变速位置由双稳态开关控制。

变频器具体外形如图所示；1．电源开关2、调试切换开关3、4、手动开关门开关6、输入公用端7。

安全触板或光幕常闭触点输入8、开门信号输入9、关门信号输入10、输出公用端11、关门到位输出12、开门到位输出13、接地14、15、电源输入16－18、门电机输入端21、关门终端开关22、开门终端开关23、关门变速开关24、开门变速开关25、关门到位力矩保持选择输入端。

二．开关、端子功能简述1、调试切换开关；当该开关置于调试状态时，系统对外部信号不相应，按下手动开关门时，门机动作，当开关置于系统状态时，系统由外部信号控制，手动实效。

2、手动关门开关；3、手动开门开关4、输入控制：5、输出端6、输入部分三．变频器操作说明：本变频器门位置采用双稳态开关，门机加减速位置可根据自己调整，以满足不同客户的要求。

门机开门的速度由P01,P02,P36,P37,P38,等五个参数控制，关门速度由P32,P33,P34,P39—P44等参数控制。

具体参数功能如下：P01---开门加速时间（第一加速时间）P02---开门减速时间（第一减速时间）P36---开门快速频率（预设频率6）P37---开门高速频率（7）P38---开门低速频率（8）P32---关门低速频率（2）P33---关门高速频率（3）P34---关门低速频率（4）P39---关门快速加速时间P40---关门快速减速时间P41---关门高速加速时间P42---关门高速减速时间P43---关门低速加速时间P44---关门低速减速时间注：关门快速频率P32高于高速频率P33时，P42起作用，P41不起作用。

松下变频门机参数调试说明松下变频门机是一种具有先进科技的电动门机，可以通过调整参数来实现不同的门控功能和性能。

参数调试是确保门机正常运行的重要步骤，可以根据实际需求来进行调整。

本文将详细介绍松下变频门机的参数调试说明，并提供一些实用的建议。

一、参数调试前的准备工作在进行参数调试之前，需要先了解松下变频门机的工作原理和相关技术参数，熟悉门机的基本操作和功能。

此外，还需要根据实际使用情况，明确门机的具体要求和限制条件，并根据实际情况准备好相应的工具和设备。

二、参数调试流程1.调整开度和速度参数开度和速度是影响门机工作效果的重要因素。

可以通过调整开度参数来控制门的开启程度，进而实现门机的不同功能。

调整速度参数可以控制门的运行速度，确保门机的工作效率和安全性。

2.调整力控参数力控参数是用来调整门机的启动和停止力度。

合适的力控参数可以确保门机的开闭动作平稳，防止因过大的力量对门机和门体造成损坏。

3.调整时间参数时间参数是控制门机的启动时间和延时时间的关键参数。

通过调整时间参数，可以确保门机在开启和关闭时的动作速度和延时时间符合要求。

4.调整安全保护参数安全保护参数是用来设置门机的安全保护功能，防止门机在工作过程中发生意外事故。

可以设置反弹参数、防撞参数等，确保门机的安全性能。

5.调整其他功能参数根据实际需求，还可以调整其他功能参数，如光幕参数、传感器参数等，以实现门机的其他特殊功能。

三、参数调试注意事项1.在调整参数时，要先将门机调到手动状态，确保门机停止运行后再进行调试。

在调试过程中，要密切观察门机运行情况，注意观察门机的动作、声音和反应。

2.在调试过程中，要逐步调整参数，每次调整一个参数，然后进行测试。

观察门机的反应是否符合要求，是否产生异常现象。

如果有异常现象，需要及时调整参数或进行排查。

4.在参数调试之后，要对门机进行全面的测试和验证，确保门机的各项功能正常工作。

可以进行开闭测试、力度测试、速度测试等，确保门机的性能稳定和可靠性。

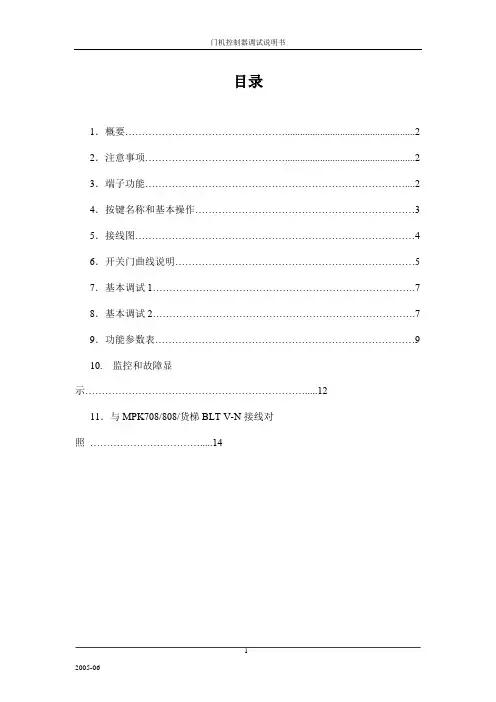

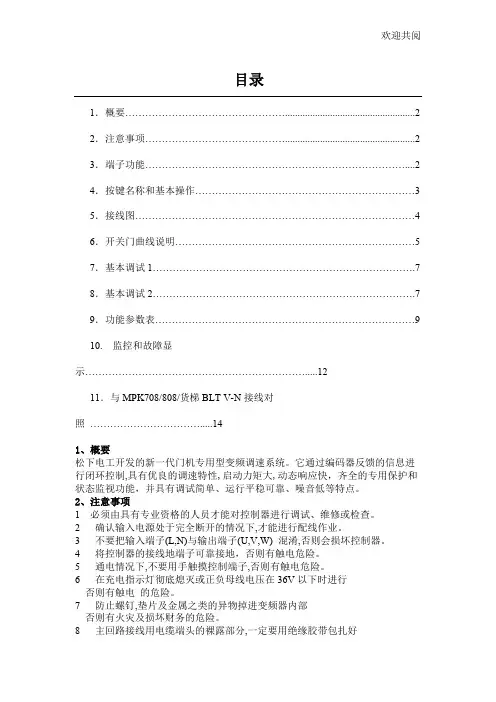

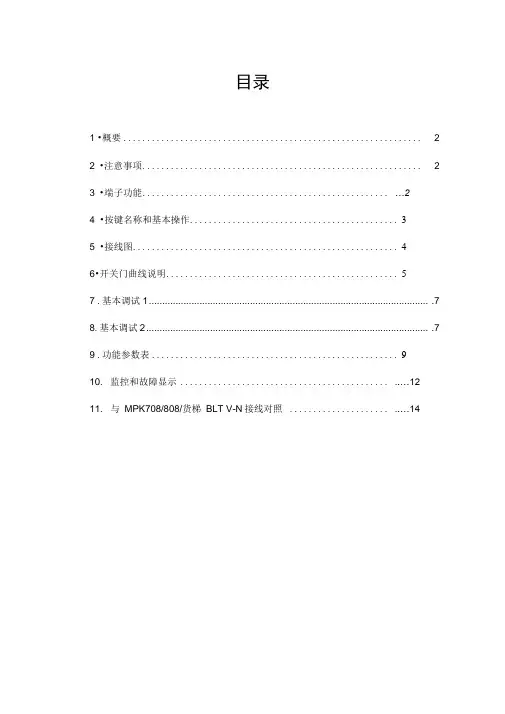

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开门起始低速运行。

门机控制器简易调试步骤１．输入信号的确认 【条件】 Ｐ０８＝”１或２”（１为面板控制，２为外部端子控制），P09=“４或５”(磁开关方式，４为单次运行，５为往复运行）， Ｐ０９＝”１或２”（编码器方式，１为单次运行，２为往复运行） 【步骤】 ◎ｎ１６（输入信号状态）的显示的确认。

１． 手动移动ＤＯＯＲ到開／閉到達信号、開／閉变速信号处进行确认，到达时信号接点闭合，此信号即为常开接点，为正逻辑信号，如果到达时信号接点断开，此信号即为常闭接点，为负逻辑信号。

（利用Ｎ１６号参数可监控输入信号是否正确）Ｎ１６：输入信号模拟 亮灯：输入端子为闭状态 消灯：输入端子为开状态２．Ａ／Ｂ相输入信号的闪烁确认。

（编码器Ａ Ｂ相的信号确认） ◎ｎ１１（ENCODER 検出状态）的显示确认。

（编码器Ａ Ｂ相的接线是否与控制器上相对应，此时P09=1） １）．手动向开方向移动ＤＯＯＲ、确认是否显示”Ｆ＊＊”。

２）．手动向关方向移动ＤＯＯＲ、确认是否显示”ｒ＊＊”。

➢ 注意：在双稳态磁开关方式下，试运行时请确认双稳态磁开关的输入逻辑是否正确？变频器的逻辑设定参数为Ｐ４３号参数，默认输入逻辑为正逻辑（即常开接点）时，Ｐ４３号参数为０，若输入信号为负逻辑（即常闭信号）时，则根据所处信号的位置设定相应的值给Ｐ４３号参数，具体设定方法如下图：举例：当关门变速信号和开门变速信号为常闭时，只要将他们的合计值相加，即：１６＋８＝２４，把Ｐ４３设定为２４就可以正常运行，依此类推。
