默纳克900门机快速调试说明_2015-7-3 _

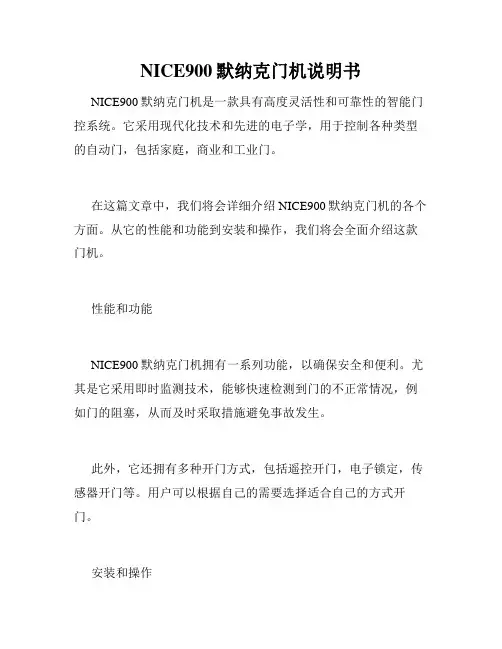

NICE900默纳克门机说明书NICE900默纳克门机是一款具有高度灵活性和可靠性的智能门控系统。

它采用现代化技术和先进的电子学，用于控制各种类型的自动门，包括家庭，商业和工业门。

在这篇文章中，我们将会详细介绍NICE900默纳克门机的各个方面。

从它的性能和功能到安装和操作，我们将会全面介绍这款门机。

性能和功能NICE900默纳克门机拥有一系列功能，以确保安全和便利。

尤其是它采用即时监测技术，能够快速检测到门的不正常情况，例如门的阻塞，从而及时采取措施避免事故发生。

此外，它还拥有多种开门方式，包括遥控开门，电子锁定，传感器开门等。

用户可以根据自己的需要选择适合自己的方式开门。

安装和操作NICE900默纳克门机的安装非常简单，只需要几个步骤就可以完成。

首先，需要将门控系统的各个部分组装起来，然后将它们安装在门的合适位置。

连接好电线后，门机就可以正常使用了。

在正常使用门机时，用户可以通过简单的按键操作门控系统。

例如，用户可以通过按下遥控器按钮来打开门。

此外，NICE900默纳克门机还配备了细微调节功能，可以根据用户需求进行个性化设置。

其他特点NICE900默纳克门机还具有一些其他特点，使其成为智能门控系统的佼佼者。

1.高速开合：NICE900默纳克门机可以在极短的时间内完成门体的开合，大大提升了用户使用的效率。

2.高效节能：NICE900默纳克门机采用现代化的技术和控制器，具有高效节能的特点，有助于提高门控系统的电能转换效率。

3.可靠性高：NICE900默纳克门机在设计和制造过程中，经过了严格的品质控制，并经过了大量的测试和验证，确保其可靠性和稳定性。

总结NICE900默纳克门机是一款非常实用的智能门控系统，其功能强大，操作简单，安装便捷，性能稳定。

它不仅适合家庭和商业用户，也适合工业门的智能控制。

有了它，用户可以轻松控制自己的门，享受智能生活带来的便利。

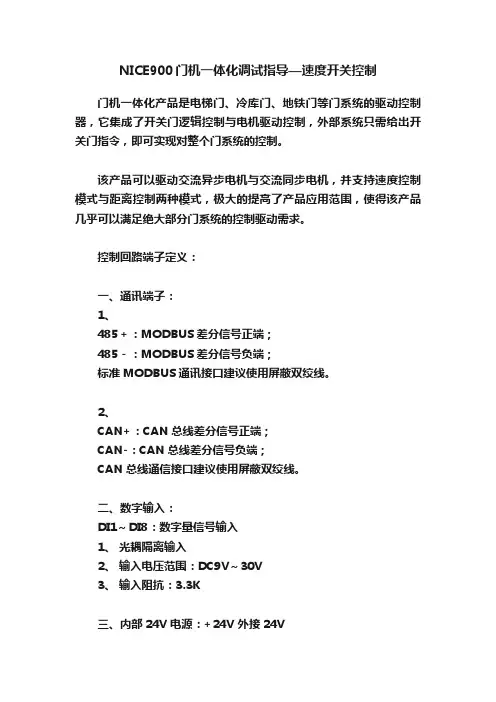

NICE900门机一体化调试指导—速度开关控制门机一体化产品是电梯门、冷库门、地铁门等门系统的驱动控制器，它集成了开关门逻辑控制与电机驱动控制，外部系统只需给出开关门指令，即可实现对整个门系统的控制。

该产品可以驱动交流异步电机与交流同步电机，并支持速度控制模式与距离控制两种模式，极大的提高了产品应用范围，使得该产品几乎可以满足绝大部分门系统的控制驱动需求。

控制回路端子定义：一、通讯端子：1、485＋：MODBUS差分信号正端；485－：MODBUS差分信号负端；标准MODBUS通讯接口建议使用屏蔽双绞线。

2、CAN+：CAN总线差分信号正端；CAN-：CAN总线差分信号负端；CAN总线通信接口建议使用屏蔽双绞线。

二、数字输入：DI1～DI8：数字量信号输入1、光耦隔离输入2、输入电压范围：DC9V～30V3、输入阻抗：3.3K三、内部24V电源：+24V 外接24V1、作为无触点开关或码盘的电源使用2、最大输出电流200mA四、编码器输入：COM：24V电源公共端；与内部GND隔离。

PGA：编码器A相PGB：编码器B相PGZ：编码器Z信号支持集电极开路输出或推挽输出五、模拟输入：CZA1/ GND：称重模拟量输入；输入电压范围DC0V～10V。

六、外部24V电源：MP24：外部24V供电MCOM：外部电源公共端外部开关电源供电；供通讯和模拟量用。

七：继电器输出及屏蔽接地：TA1/TB1/TC1TA2/TB2/TC2TA3/TB3/TC3继电器输出1、 TA-TB：常闭；TA-TC：常开，2、触点容量：250VAC/3A DC30V/1A3、触点与控制回路绝缘电压等级: 2.5kVAC驱动回路端子定义L1、L2：单相电源输入端子；交流单相220V电源输入端子。

P、PB：制动电阻连接端子；控制器的制动电阻连接端子。

U、V、W：控制器输出驱动端子；连接三相电动机。

接地端子：接地端子操作与显示界面；按键功能PRG编程键：一级菜单的进入和退出，快捷参数删除ENTER确认键：逐级进入菜单画面、设定参数确认STOP/RES停止/复位：运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作。

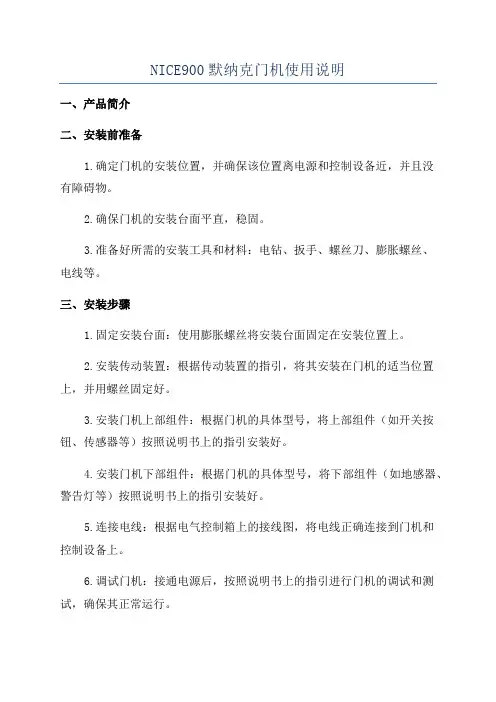

NICE900默纳克门机使用说明一、产品简介二、安装前准备1.确定门机的安装位置，并确保该位置离电源和控制设备近，并且没有障碍物。

2.确保门机的安装台面平直，稳固。

3.准备好所需的安装工具和材料：电钻、扳手、螺丝刀、膨胀螺丝、电线等。

三、安装步骤1.固定安装台面：使用膨胀螺丝将安装台面固定在安装位置上。

2.安装传动装置：根据传动装置的指引，将其安装在门机的适当位置上，并用螺丝固定好。

3.安装门机上部组件：根据门机的具体型号，将上部组件（如开关按钮、传感器等）按照说明书上的指引安装好。

4.安装门机下部组件：根据门机的具体型号，将下部组件（如地感器、警告灯等）按照说明书上的指引安装好。

5.连接电线：根据电气控制箱上的接线图，将电线正确连接到门机和控制设备上。

6.调试门机：接通电源后，按照说明书上的指引进行门机的调试和测试，确保其正常运行。

四、使用方法1.开门操作：门机配备有开门按钮，按下按钮后门会自动打开。

也可以通过无线遥控器、密码输入等方式进行开门操作。

2.关门操作：门机设置了自动关门功能，一段时间内无人通过后门会自动关闭。

也可以通过关闭按钮或无线遥控器手动关闭门。

3.警告功能：门机配备了警告灯和警报器，在门机工作异常或有障碍物等情况下会启动警告功能。

当警告灯亮起或警报器响起时，请及时检查门机。

五、注意事项1.请确保门机的安装牢固可靠，避免因门机脱落或松动而导致意外事故。

2.在使用过程中，请勿将手指等物体伸入门机运动区域，以防意外夹伤。

3.请定期对门机进行维护保养，确保其正常运行。

5.请勿随意更改门机的工作参数和电路连接，以免影响正常使用和安全性能。

六、维护保养1.定期清洁门机及其组件，确保其正常运行。

2.检查门机螺丝和连接部位是否松动，如有松动请及时固定好。

3.保持门机电源供应正常，注意防止漏电和电源过载。

4.定期检查门机电控系统的各个连接部位，确保其接触良好。

5.定期检查门机的传动装置和传感器，保持其灵敏度和稳定性。

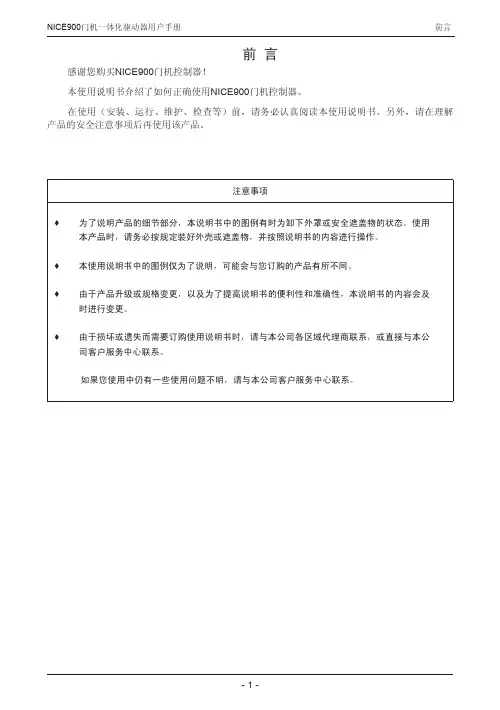

NICE900门机一体化驱动器用户手册 前言前 言感谢您购买NICE900门机控制器！本使用说明书介绍了如何正确使用NICE900门机控制器。

在使用（安装、运行、维护、检查等）前，请务必认真阅读本使用说明书。

另外，请在理解产品的安全注意事项后再使用该产品。

注意事项为了说明产品的细节部分，本说明书中的图例有时为卸下外罩或安全遮盖物的状态。

使用♦♦本产品时，请务必按规定装好外壳或遮盖物，并按照说明书的内容进行操作。

本使用说明书中的图例仅为了说明，可能会与您订购的产品有所不同。

♦♦由于产品升级或规格变更，以及为了提高说明书的便利性和准确性，本说明书的内容会及♦♦时进行变更。

由于损坏或遗失而需要订购使用说明书时，请与本公司各区域代理商联系，或直接与本公♦♦司客户服务中心联系。

如果您使用中仍有一些使用问题不明，请与本公司客户服务中心联系。

前言 NICE900门机一体化驱动器用户手册目录前言 (1)第一章安全信息及注意事项 (6)1.1 安全事项 (6)1.2 注意事项 (8)第二章产品信息 (10)2.1 命名规则及铭牌 (10)2.2 技术指标 (11)2.3 产品外型及安装孔位尺寸 (12)2.4 门机控制器的日常保养与维护 (12)2.5 选配件-制动组件选型表 (13)第三章电气安装 (16)3.1 安装环境 (16)3.2 电气安装 (16)3.3 接线端子说明 (16)3.4 其他接口 (17)第四章门机控制器的操作与试运行 (20)4.1 操作与显示界面 (20)4.2 控制器的基本操作 (21)第五章功能参数表 (24)5.1 功能参数表 (24)5.2 功能表 (24)第六章功能参数说明 (34)6.1 F0组基本功能参数 (34)6.2 F1组电机参数 (36)6.3 F2组性能控制参数 (38)6.4 F3组开门运行参数 (40)6.5 F4组关门运行曲线 (42)6.6 F5组开关门辅助参数 (45)6.7 F6组距离控制参数 (47)6.8 F7组演示功能参数 (50)6.9 F8组辅助参数 (51)6.10 F9组输入输出功能参数 (52)6.11 FA组显示与故障参数 (54)6.12 FP组用户参数 (58)第七章应用与调试 (60)7.1 门机控制器调试 (60)7.2 典型应用 (63)第八章故障诊断及对策 (68)第九章 ISMD1-5B0180A-I120X永磁同步电动机规格 (72)9.1 电机参数及规格尺寸 (72)9.2 编码器参数 (72)9.3 电机转矩计算及电机选型指导 (73)安全信息及注意事项 NICE900门机一体化驱动器用户手册第一章 安全信息及注意事项安全定义：在本手册中，安全注意事项分以下两类：危险:由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况。

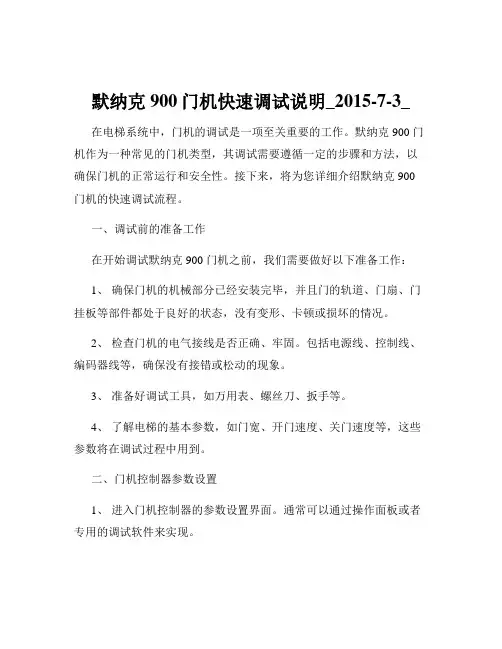

默纳克900门机快速调试说明_2015-7-3_在电梯系统中，门机的调试是一项至关重要的工作。

默纳克 900 门机作为一种常见的门机类型，其调试需要遵循一定的步骤和方法，以确保门机的正常运行和安全性。

接下来，将为您详细介绍默纳克 900 门机的快速调试流程。

一、调试前的准备工作在开始调试默纳克 900 门机之前，我们需要做好以下准备工作：1、确保门机的机械部分已经安装完毕，并且门的轨道、门扇、门挂板等部件都处于良好的状态，没有变形、卡顿或损坏的情况。

2、检查门机的电气接线是否正确、牢固。

包括电源线、控制线、编码器线等，确保没有接错或松动的现象。

3、准备好调试工具，如万用表、螺丝刀、扳手等。

4、了解电梯的基本参数，如门宽、开门速度、关门速度等，这些参数将在调试过程中用到。

二、门机控制器参数设置1、进入门机控制器的参数设置界面。

通常可以通过操作面板或者专用的调试软件来实现。

2、设置门机的基本参数，如门宽、电机类型、编码器类型等。

门宽的设置要准确，这直接影响到门的开关行程。

3、调整开门速度和关门速度参数。

根据实际需求和电梯的使用环境，合理设置开门和关门的速度，既要保证效率，又要确保安全平稳。

4、设置开门保持时间，即门完全打开后的停留时间，以满足乘客进出的需要。

5、调整加减速时间，使门的开关过程更加平稳，减少冲击和噪音。

三、门机自学习完成参数设置后，需要进行门机的自学习操作。

1、按下自学习按钮或者在参数设置中启动自学习功能。

2、门机会自动进行开关门动作，在这个过程中，它会检测门的行程、阻力等信息，并自动调整相关参数。

3、自学习过程中，要密切观察门机的运行情况，确保没有异常的声音、卡顿或碰撞现象。

4、自学习完成后，查看门机控制器中的相关参数，确认自学习结果是否正常。

四、手动调试如果自学习后的效果不理想，或者在某些特殊情况下，还需要进行手动调试。

1、手动调整开门和关门的限位开关，确保门在开到最大位置和关到最小位置时能够准确停止。

默纳克门机变频器调试说明书默纳克门机变频器调试说明书为了确保默纳克门机变频器的正常使用和性能的最大发挥，正确的调试是至关重要的。

本文将详细介绍默纳克门机变频器调试的步骤和注意事项，希望能对使用者提供指导和帮助。

1. 事先准备在进行调试之前，首先需要明确门机的技术参数和工作要求。

了解门机的额定电流、额定功率、额定电压等参数对调试非常重要。

同时，还需要准备一台电压表、电流表、频率表等必要的工具设备。

2. 连接电源将默纳克门机变频器正确地连接到电源上。

在连接之前，确保电源稳定地工作，电压和电流符合门机的要求。

接线时，应按照默纳克门机变频器的接线图进行正确连接，避免反接或接错。

3. 设置参数将默纳克门机变频器的相关参数设置到合适的数值。

根据门机的工作要求，我们需要设置频率、电流、速度等参数。

可通过控制面板或特定的调谐工具来进行参数设置。

4. 启动和测试启动默纳克门机变频器，观察设备的运行情况。

检查电机的转向是否正确，确认无异常声音和振动。

同时，还要检查输出的电流、电压和频率是否与设置的参数一致，以及变频器是否存在过流、过压、过热等问题。

5. 参数调整根据实际情况，对默纳克门机变频器的参数进行调整。

根据门机的工作负载和运行需求，进行适当的频率调整，以达到理想的工作效果。

同时，可根据电机的情况来调整电流和速度等参数。

6. 监控和维护在门机运行过程中，随时监控默纳克门机变频器的状态。

定期检查输出电流、电压和频率的稳定性，以及变频器的温度。

如发现异常情况，及时处理和维修，避免损坏和事故发生。

总结：通过以上的调试步骤和注意事项，我们可以确保默纳克门机变频器的正常运行和性能稳定。

在调试过程中，需特别注意合理调整参数，以避免过载和故障。

同时，定期监控和维护变频器是确保长期可靠工作的关键。

希望本文所述的调试方法对你有所帮助，祝你顺利完成默纳克门机变频器的调试工作！。

默纳克门机调试说明书尊敬的用户，感谢您选择我们的默纳克门机。

本说明书将为您提供默纳克门机的调试步骤和注意事项，帮助您正确使用并实现其最佳性能。

步骤一：安装与连接1. 确保默纳克门机已正确安装在所需位置。

确保安装面平整，门机垂直并稳固。

2. 检查门机的电源和电源线是否连接稳固，并将其连接到合适的电源插座。

3. 连接门机的控制线和传感器线。

确保连接正确无误，并检查线路是否损坏。

步骤二：门机参数设置1. 打开门机控制面板，并按照用户手册中的指引进入设置菜单。

2. 根据您的需求和要求，设置门机的参数。

这包括开门速度、关门速度、延时等。

请注意合理设置参数以确保安全使用。

3. 设置门机的开关门模式。

根据实际需要，选择常开模式或常闭模式。

步骤三：调试门机功能1. 确保门机的控制器已正确启动，并检查各传感器是否正常工作。

2. 打开门机，观察其开启和关闭的速度。

如果速度不符合您的要求，您可以通过更改参数进行微调。

3. 进行门机的安全性能测试。

防夹手传感器、防撞传感器和紧急停止按钮等功能必须正常工作，以确保使用者的安全。

提示与注意事项：1. 在调试门机时，请确保工作区域没有其他人员，并保持安全距离。

2. 确保门机的工作环境干燥、无尘、无异物干扰。

3. 如遇到问题，请勿私自拆卸门机或维修，应及时联系售后服务人员。

希望本调试说明书能够对您调试和使用默纳克门机提供有效帮助。

如有任何进一步的疑问或需求，请随时与我们联系。

祝您顺利完成调试，并满意地使用默纳克门机。

祝好！您真诚的默纳克门机团队。

默纳克门机调试说明书摘要：本文档是默纳克门机的调试说明书，旨在指导用户正确调试并使用默纳克门机。

本文档包括了默纳克门机的调试流程、注意事项以及常见问题解决方法。

用户在调试和使用默纳克门机时，请务必按照本文档的指导进行操作。

1. 引言默纳克门机是一款先进的智能门控系统，具有高度自动化、安全可靠的特性。

本调试说明书主要针对默纳克门机的调试环节，旨在确保默纳克门机能够正常运行和发挥其功能。

2. 调试流程2.1 准备工作在进行调试之前，请确保已经正确安装好默纳克门机，并与电源和相关设备连接正常。

2.2 参数设置根据实际需求，在默纳克门机的控制面板上进行参数设置，包括门的开启和关闭速度、灵敏度等。

2.3 电气系统调试检查并确保默纳克门机的电气系统连接正确，并进行相应的电气系统调试，如检测电源电压、设备的电流等。

2.4 机械系统调试进行默纳克门机的机械系统调试，包括检查门的开关是否正常、轨道是否畅通等。

2.5 传感器调试检查并调试默纳克门机的传感器系统，确保传感器能够准确感应到门的开关动作，并进行相应的调整。

2.6 软件系统调试通过默纳克门机的控制面板进行软件系统调试，包括检查门的开关状态显示、警报系统等。

3. 注意事项在进行调试和使用默纳克门机时，务必遵守以下注意事项：3.1 请确保调试人员具备相关的知识和技能，遵循相关的安全操作规程。

3.2 在进行调试之前，请断开默纳克门机的电源，以确保工作环境的安全。

3.3 请按照说明书中的指导进行调试，不得随意更改参数和设置。

3.4 若遇到故障或异常情况，请及时停止调试，并联系售后服务人员进行检修。

4. 常见问题解决方法在使用默纳克门机的过程中，可能会遇到一些常见问题，下面列举一些常见问题的解决方法供参考：问题1：门开关速度太快或太慢。

解决方法：调整控制面板上的相应参数，增加或减少门的开关速度。

问题2：传感器无法感应到门的开关动作。

解决方法：检查传感器的连接是否正常，调整传感器的位置和灵敏度。

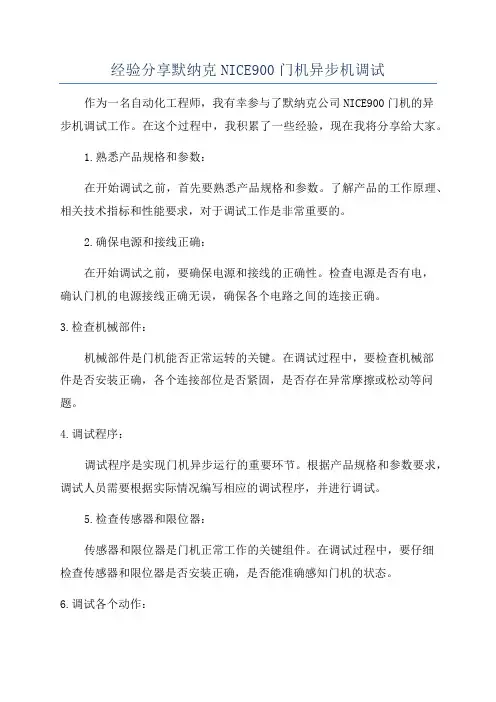

经验分享默纳克NICE900门机异步机调试作为一名自动化工程师，我有幸参与了默纳克公司NICE900门机的异步机调试工作。

在这个过程中，我积累了一些经验，现在我将分享给大家。

1.熟悉产品规格和参数：在开始调试之前，首先要熟悉产品规格和参数。

了解产品的工作原理、相关技术指标和性能要求，对于调试工作是非常重要的。

2.确保电源和接线正确：在开始调试之前，要确保电源和接线的正确性。

检查电源是否有电，确认门机的电源接线正确无误，确保各个电路之间的连接正确。

3.检查机械部件：机械部件是门机能否正常运转的关键。

在调试过程中，要检查机械部件是否安装正确，各个连接部位是否紧固，是否存在异常摩擦或松动等问题。

4.调试程序：调试程序是实现门机异步运行的重要环节。

根据产品规格和参数要求，调试人员需要根据实际情况编写相应的调试程序，并进行调试。

5.检查传感器和限位器：传感器和限位器是门机正常工作的关键组件。

在调试过程中，要仔细检查传感器和限位器是否安装正确，是否能准确感知门机的状态。

6.调试各个动作：在调试过程中，要逐个调试门机的各个动作，如上升、下降、开门、关门等。

通过逐个动作的调试，可以验证门机的运行稳定性和精度。

7.测试性能和安全性：在调试完成后，要进行性能和安全性的测试。

测试包括门机的运行速度、运行准确度，以及各种异常情况下的安全性检测。

8.记录和整理调试结果：在调试过程中，要及时记录和整理调试结果。

记录包括调试过程中的问题和解决方案，以及调试结果的数据和图表等。

总结：默纳克NICE900门机的异步机调试工作需要细致入微和耐心。

通过熟悉产品规格和参数、确保电源和接线正确、检查机械部件、调试程序、检查传感器和限位器、调试各个动作、测试性能和安全性等步骤，可以确保门机的正常运行。

这些经验分享希望对需要进行默纳克NICE900门机异步机调试的人员有所帮助，希望大家能够顺利完成门机的调试工作。

莫纳克门机控制器NINC900调试参数调试事项门机调试成功的关键在电机的调谐和门刀速度，电机调谐需与PID参数配合，门刀的区分只在于参数调整，与同步门刀异步门刀无关。

●显示面板●键盘按钮说明●参数调整方法●门机接线图端子功能介绍* 数字多功能输入端子DI1至DI8调整请参考参数F901至F908调试步骤如下：1、电机调谐2、门机调试需修改参数：3、门宽自学习4、开门运行参数5、关门运行参数6、开关门辅助参数7、输入输出功能端子参数注：1.门机调试前请确认接线，如同步电机及编码器接线等。

2.空白参数为不需调整电机调谐参数：这组参数必须核查，否则电机无法学习成功或者转矩不足。

*电机调谐需调整如下参数：●门机调试需修改参数：参数序号原参数值修改数值参数说明F001 1 1 距离控制方式F002 0 2 门机手动调试方式（电机调谐时为0 ）●门宽自学习F600 0 1 门宽自学习功能选择（学习成功后自动恢复0）F601 3 3 门宽自学习速度开门曲线调整参数序号原参数值修改数值参数说明F300 5 Hz 开门启动低速设定F301 1s 0.5 开门启动加速时间F302 1s 0.1 速度控制开门启动低速运行时间F303 15 Hz 20 开门高速设定(开门速设定)F304 2s 1 开门加速时间F305 3 Hz 开门结束低速设定F306 1.5s 1 开门减速时间F307 50% 55 开门到位力矩切换点F308 50% 70 开门到位保持力矩关门曲线调整* 参数F414 为力矩监控开关，调为3即为打开力矩监控。

* 参数F309 F413 如果调整过小，将会无法正常开关门。

●开关门辅助参数* 参数F504 F505 为推进时间，调为9999即为无限推进。

●距离控制参数辅助参数* BIT位调整只需将相应数字相加即可，如“想将BIT 1至BIT 4 参数调整为1，即为1+2+4+8=15 可将F810参数修改为15”输入输出功能参数* 参数调整完毕，需要将参数F002调整为1，进入端子控制方式。

同步机调试步骤（带编码器距离控制）1.F000=1闭环矢量控制（控制方式）2.F001=1 距离控制方式（开关门方式选择）带编码器3.F100=1（同步机）电机类型选择4.F101 ~ F105参数设置F101额定功率F102额定电压F103额定电流F104额定频率F105额定转速根据电机铭牌设置5.F214=1024（编码器脉冲）根据编码器铭牌设置6.F905=1 开门命令输入（DI5接开门命令）7.F906=2 关门命令输入（DI6接关门命令）8.F909=2 关门到位输出（TA1 TB1，常闭，TA1为COM公共端）9.F911=1 开门到位输出（TA3 TB3，常闭，TA3为COM公共端）10.若无开关门到位开关，F901 ~ F904都为0 DI1 ~ DI4=0若有关门到位开关把线接到DI1 上开关为常开时：F901-13开关为常闭时：F901=113F902 ~ F904=011.确认编码器线接入是否正确F002=0（面板控制）命令源选择找到FA-28手动开门显示“OPEN”，D2灯常亮（AB 相接入正确）D3灯闪烁（Z相接入正确）反之，需调换编码器的A B 相。

12.编码器线接线为：+24V PGA PGB PGZ COM13.同步机带载调谐轿门完全关闭F002=0（面板控制）F116=4 （同步机带载调谐）按下“确认键”，出现“TUNE”，进入调谐按下“open”键，会等待一段时间门会重复开关三次（开关都是一段距离）屏幕上字母消失，出现数字，调谐完毕14.如调谐出现异常或出现故障，可调换电机相序U V 相试试15.门宽自学习将门置于中间位置F002=2（手动调谐模式）只有门宽自学习时设为2F600=1（门宽自学习）按下“open”键，门会先关闭，然后开门开门到位关门关门到位门机是以F601=3HZ 进行门宽自学习，门机没有报故障，自学习成功16.试运行：F0-02 = 0（面板控制）按“open”开门。

默纳克900门机电机调谐门宽自学习和接线图和开关门常见问题默纳克NICE900门机异步机调试默纳克同步主机带载调谐方法默纳克NICE900门机同步电机调试默纳克E65UCMP轿厢意外移动保护故障处理默纳克E66抱闸制动力检测异常故障处理默纳克NICE3000和NICE3000new最新系统小键盘更新了些新功能使用方法默纳克万能MDKE6服务器使用说明默纳克快车测试运行默纳克F5-25组参数轿顶板常开常闭输入信号设置默纳克和新时达一体解码器新国标版本默纳克MDKE9中文液晶服务器使用说明默纳克异步机慢车调试及贯通门设置默纳克新时达多能解密器使用说明默纳克NICE3000+主板与轿顶板端子说明默纳克残障功能调试默纳克VIP运行功能调试默纳克平衡系数学习钢丝绳打滑测试功能默纳克轿厢意外移动UCMP试验方法默纳克司机功能调试默纳克超满载功能调试默纳克UCMP试验方法及UCMP概念及标准默纳克抱闸力矩手动检测测试一、默纳克900门机控制器电气接线图二、默纳克900门机控制器电机调谐和门宽自学习见下学习流程三、学习常见故障处理1、电机调谐时门控器报 Er19 故障：①检查参数值：电机额定功率F101、额定电压F102、额定电流F103、额定频率F104、额转速F105，编码器的脉冲数F214。

②检查门机马达与门机控制器的接线是否正确。

③根据下面的第3点检查编码器。

2、电机调谐时门控器报Er20故障：①请调换编码器A、B两相接线或者改变F215（编码器方向选择）的参数值（原值为0改为1原值为1改为0）。

②根据下面的第3点检查编码器。

3、门机马达编码器故障（电机调谐时门控器报 Er19、 Er20 故障，或者门机马达明显失控振荡时）。

①AB相信号检测：手动往关门方向拉动轿门的过程中，D2灯常亮，表示A、B相信号接入正确，否则交换A、B相信号。

②Z相信号检测：手动往开门方向拉动轿门的过程中，D3灯有闪烁，表示Z相信号接入正确。

NICE900默纳克门机说明书随着科技的不断进步，我们的生活越来越方便快捷。

家庭门禁系统就是其中一项生活便利的产物。

然而，要真正享受到门禁系统的便利，选择优质的门机是非常关键的。

NICE900默纳克门机就是一款备受欢迎且高质量的门机产品。

本文将对其进行详细分析，为大家介绍NICE900默纳克门机的特点、优点和使用方法。

特点NICE900默纳克门机是一款智能化门机。

它具有多种高科技功能，如远程控制、指纹识别、人脸识别等。

其灵敏度高，能够在短时间内识别出使用者的信息并作出相应的反应。

同时，该门机还有防盗、防紫外线和防水等多种功能，保证了其高质量的可靠性。

优点1.简单易用相较于一般的门禁系统，NICE900默纳克门机操作简单，使用方便。

我们只需要按下指定按钮或扫描指纹、脸部即可轻松解锁。

2.可靠性高NICE900默纳克门机是采用高质量材料制成。

产品经过多次耐用测试，其可靠性和稳定性得到了极大的提升。

在日常使用中，我们不用担心其因种种原因出现故障。

3.安全性高NICE900默纳克门机的指纹和人脸识别模块采用先进的技术，可以在很短的时间内精准识别身份。

使用该门机，我们可以减少使用钥匙或密码的风险，大大提高门禁系统的安全性。

使用方法1.指纹识别：将手指放在NICE900默纳克门机的指纹扫描器上，直到门机发出识别成功的声音就能顺利进入门禁区域。

如果指纹无法识别成功，则需要再次放置手指并确认手指位置的正确性。

2.人脸识别：进入识别状态后，我们只需要站在门机前不能面朝阳光，直到门机识别出人脸信息并发出识别成功的信号即可进入门禁区域。

结论NICE900默纳克门机是一款非常好的门禁产品。

它使得家庭、公司等场所的门禁系统更加智能化，高效化。

它具有高质量的可靠性和安全性，并且使用方便。

在我们选择门禁系统的时候，它是一个值得推荐的选择。

默纳克NICE900异步机调试1.支持驱动异步机和同步机并支持速度控制和距离控制两种模式2•门机配编码器为距离控制门机配四个行程开关为速度控制这种方式只适合于异步机3 .门机配四个行程开关为速度控制这种方式只适合于异步机4 .同步机必须配编码器使用5 .异步机速度控制是指通过开关是否动作来确定门所在的位置6 .异步机配四个行程开关叫速度控制7 .速度控制的接线方式8 .强电部分为220V输入输出为UVW9 .控制部分包括四个行程开关的信号输入开关门命令输入和开关门到位输出关门到位接DI1关门减速接DI2开门减速接DB开门到位接DI4开门命令接DI5关门命令接DI6端子TA1TA2TA3是续电器输出的公共端端子TA和TB是一组常闭触点端子TA和TC为一组常开触点TB1端子为关门到位信号输出TB3端子为开门到位信号输出门机在上电前要确实电机UVW没有接地或短路电压为220V 检查正常上电调试前准备调试前确认参数FOOO改为0表示控制方式为磁通失量控制FOO1改为0表示带四个行程开关F905对应端子DI5接的是开门命令输入改为1F906对应端子DI6接的是关门命令输入改为2F909对应端子TA1TC1TB1接的是关门到位输出改为2F911对应端子TA3TC3TB3接的是开门至（J位输出改为1 然后按照电机铭牌输入电机参数F1OO到F105的参数F1OO改为0表示异步机F1O1电机额定功率43W改为43F102电机额定电压65V改为65F103电机额定电流0.8A改为0.8F104电机额定频率24HZ改为24F105电机额定转速180每分钟改为180没有接编码器参数F214改为1手动拉门开关门顺畅无障碍物门开到尽头UVW电机接线顺序是否正确参数F002改为0表示面板控制按下CIOSE键现在执行关门说明电机接线正确这个方案有四个行程开关开门到位开关开门减速开关关门减速开关关门到位开关DI4DI3DI2DI1分别接到端子DI1到DI4在面板控制模式下确认常开常闭把轿门放到开关没有动作的位置D1到D4指示灯都不亮说明开关是常开继续开关门。

默纳克NICE900同步机调试门机配编码器的称为距离控制门机配四个行程开关称为速度控制这种方式只适合用于异步机，同步机必须配编码器使用同步机距离控制是通过编码器检测电机转动的脉冲数来确认门所在位置距离控制的调试方法同步机的接线方法，强电部分接220V输入，UVW接电机控制电路部分，包括编码器信号输入，开关门命令输入和开关门到位输出，编码器信号线24V，PGA,PGB,PG2和COM开门命令输入接DI5 关门命令输入接DI6TA1 TA2 TA3是续电器输出公共端TA和TB是一组常闭触点TA和TC为一组常开触点TB1端子是关门到位信号输出TB3端子是开门到位信号输出在给门机上电前，要确认电机UVW没有接地没有短路电源为220V，检测正常上电调试准备确认F000改为1表示控制方式为闭环控制，F001表示带编码器的F905对应端子DI5的开门命令输入参数改为1F906对应端子DI6的关门命令输入参数改为2F909对应的端子TA1 TC1 TB1接的是关门到位信号输出参数改为2F911对应的端子TA3 TC3 TB3接的是开门到位信号输出参数改为1，没有接到开关门和减速开关端子DI1到DI4没有接线参数F901到F904G改为0如果有关门到位开关把他接到DI1上开关是常开情况下把F901改为13，开关是常闭的时候把F901改为113将参数F902到F904改为0然后按照电机铭牌输入电机参数F100到F105的参数F100改为1表示同步机F100改为0表示异步机F101电机额定功率43W改为43F102电机额定电压65V改为65F103电机额定电流0.8A改为0.8F104电机额定频率24HZ改为24F105电机额定转速180每分钟改为180编码器脉冲数为1024参数F214改为1024手动拉开关门顺畅没有障碍物把门完全关闭确认编码器ABZ信号输入是否正确将参数F002改为0表示为面板控制调出参数FA28手动开门显示OPEN D2灯常亮表示AB相接线正确D3灯闪烁表示Z喜欢接线正确同步机带载调谐把轿门完全关闭参数F002改为0表示面板控制参数F116改为4表示同步机带载调谐按下OPEN键，会等待一段时间会缓慢开门一段距离再关门，开门会重复三次开关门，三次完毕后屏幕是字母消失出现数字，门机没有报故障，电机调谐完毕，然后进行门宽自学习将门开放到中间位置F002改为2表示手动调试只有门宽自学习改为2参数F600改为1门宽自学习按下OPEN键会先关门，关门到位重新开门，门机会以F601默认值为3HZ进行门宽自学习开门到位关门，关门到位，门机没有报故障门宽自学习完毕在距离控制下开关门曲线设定D1到D4灯亮代表的含义F002改为1表示端子控制按下开关按钮D1和D2灯亮松开按钮D1灯灭说明D1灯亮表示门机收到关门命令，D2灯亮表示处于关门过程中按下开门按钮D3和D4灯亮松开按钮D4灯灭说明D4灯亮表示门机收到开门命令D3灯亮表示门机处于开门过程中。

NICE900门机现场快速调试说明一.按图接线动力线：U=红色，V=绿色，W=黄色编码器线：+24V=红色，PGA=棕色，PGB=黄色(灰色)，PGZ=蓝色，COM=黑色二. 电机调谐1.按PRG键→上下键调至F0→确认→上下键调至F002=0→确认（设定为操作面板控制）2. 按PRG键→上下键调至F1→确认→上下键调至F100=1→确认（选择为同步电机）3.按照电机铭牌设定电机参数，按PRG键→上下键调至F1→确认→上下键调至F101= 43W （功率）→确认F102= 65V （电压）→确认F103= 0.8A （电流）→确认F104= 24Hz （频率）→确认F105= 180r/min （转速）→确认4. 按PRG键→上下键调至F2→确认→上下键调至F214=1024→确认（编码器脉冲数）5. 按PRG键→上下键调至F1→确认→上下键调至设定F116=3(空载)或=4(负载门闭合状态)→按“确认”键，键盘显示“TUNE”，按“OPEN”键，启动电机调谐，门先往开门方向运行再往关门方向运行，当“TUNE”消失，电机调谐结束；（电机调谐结束）三. 门宽自学习1.按PRG键→上下键调至F0→确认→上下键调至F002=2→确认（门机手动调试模式）2.按PRG键→上下键调至F6→确认→上下键调至F600=1→确认（开始门宽自学习）把门放到闭合位置，按“OPEN”键，启动门宽自学习，门先往开门方向运行再往关门方向运行，当门完全闭合后，门宽自学习结束。

四．试运行（可选其中一个模式）1. 自动演示模按PRG键→上下键调至F0→确认→上下键调至F002=3→确认（门机自动演示模式）按“OPEN”键，门开始循环运行2.端子控制模式按PRG键→上下键调至F0→确认→上下键调至F002=1→确认（门机端子控制模式）按“OPEN”键，门机运行受主控器系统控制；五.开关门常规参数设定确认;F3开门运行参数F4关门运行参数F6距离控制参数F300= 5 F400=4F604=10F301= 1 F401=1F605=60F302= 1 F402=1F606(JJ800)=90F303= 20 F403=12F606(JJ900)=92F304= 0.7 F404=2F607=10F305= 3 F405=2F608=70F306= 0.8 F406= 1.3F609(JJ800)=90F307= 50 F407=2F609(JJ900)=92F308= 80 F408=200F309= 80 F409=2F310= 0 F410=500F311= 0 重要F414= 3 （必须改）F505=9999闭门力一直保持F312= 2.5 重要F419=80（必须改）F313= 8 重要F420=80（必须改）六．产品介绍NICE900中分门机是一种采用永磁同步电机驱、无极调速控制的门驱动系统，主要有以下特点：1.同步电机转角自学习；2. 门宽自学习；3自动开关门演示；4.故障报警及自动保护功能2. 5. 与控制柜通信实现远程控制；6.夹入检出可选择功能；1.1技术参数输入电压：单相220v（-15%~20%）；变频器额定输出功率：200W；开门距：JJ700-JJ1200mm1.2 工作条件海拔低于1000m，高于1000m 请降额使用；温度-10℃～40℃，环境境温度在40℃～50℃，请降额使用；湿度小于95%RH，无水珠凝结；振动小于5.9m/s 2 （0.6g）；控制器IP等级：IP20，电机IP等级：IP54；介质中无爆炸危险，无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

NICE900门机现场快速调试说明一.按图接线动力线：U=红色，V=绿色，W=黄色编码器线：+24V=红色，PGA=棕色，PGB=黄色(灰色)，PGZ=蓝色，COM=黑色二. 电机调谐1.按PRG键→上下键调至F0→确认→上下键调至F002=0→确认（设定为操作面板控制）2. 按PRG键→上下键调至F1→确认→上下键调至F100=1→确认（选择为同步电机）3.按照电机铭牌设定电机参数，按PRG键→上下键调至F1→确认→上下键调至F101= 43W （功率）→确认F102= 65V （电压）→确认F103= 0.8A （电流）→确认F104= 24Hz （频率）→确认F105= 180r/min （转速）→确认4. 按PRG键→上下键调至F2→确认→上下键调至F214=1024→确认（编码器脉冲数）5. 按PRG键→上下键调至F1→确认→上下键调至设定F116=3(空载)或=4(负载门闭合状态)→按“确认”键，键盘显示“TUNE”，按“OPEN”键，启动电机调谐，门先往开门方向运行再往关门方向运行，当“TUNE”消失，电机调谐结束；（电机调谐结束）三. 门宽自学习1.按PRG键→上下键调至F0→确认→上下键调至F002=2→确认（门机手动调试模式）2.按PRG键→上下键调至F6→确认→上下键调至F600=1→确认（开始门宽自学习）把门放到闭合位置，按“OPEN”键，启动门宽自学习，门先往开门方向运行再往关门方向运行，当门完全闭合后，门宽自学习结束。

四．试运行（可选其中一个模式）1. 自动演示模按PRG键→上下键调至F0→确认→上下键调至F002=3→确认（门机自动演示模式）按“OPEN”键，门开始循环运行2.端子控制模式按PRG键→上下键调至F0→确认→上下键调至F002=1→确认（门机端子控制模式）按“OPEN”键，门机运行受主控器系统控制；五.开关门常规参数设定确认;F3开门运行参数F4关门运行参数F6距离控制参数F300= 5 F400=4F604=10F301= 1 F401=1F605=60F302= 1 F402=1F606(JJ800)=90F303= 20 F403=12F606(JJ900)=92F304= 0.7 F404=2F607=10F305= 3 F405=2F608=70F306= 0.8 F406= 1.3F609(JJ800)=90F307= 50 F407=2F609(JJ900)=92F308= 80 F408=200F309= 80 F409=2F310= 0 F410=500F311= 0 重要F414= 3 （必须改）F505=9999闭门力一直保持F312= 2.5 重要F419=80（必须改）F313= 8 重要F420=80（必须改）六．产品介绍NICE900中分门机是一种采用永磁同步电机驱、无极调速控制的门驱动系统，主要有以下特点：1.同步电机转角自学习；2. 门宽自学习；3自动开关门演示；4.故障报警及自动保护功能2. 5. 与控制柜通信实现远程控制；6.夹入检出可选择功能；1.1技术参数输入电压：单相220v（-15%~20%）；变频器额定输出功率：200W；开门距：JJ700-JJ1200mm1.2 工作条件海拔低于1000m，高于1000m 请降额使用；温度-10℃～40℃，环境境温度在40℃～50℃，请降额使用；湿度小于95%RH，无水珠凝结；振动小于5.9m/s 2 （0.6g）；控制器IP等级：IP20，电机IP等级：IP54；介质中无爆炸危险，无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
