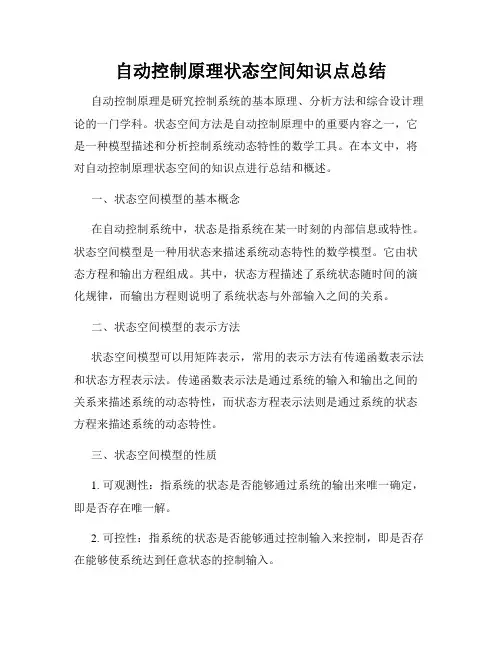

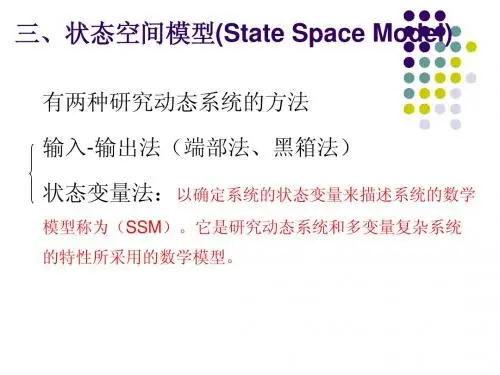

自动控制原理状态空间知识点总结自动控制原理是研究控制系统的基本原理、分析方法和综合设计理论的一门学科。

状态空间方法是自动控制原理中的重要内容之一，它是一种模型描述和分析控制系统动态特性的数学工具。

在本文中，将对自动控制原理状态空间的知识点进行总结和概述。

一、状态空间模型的基本概念在自动控制系统中，状态是指系统在某一时刻的内部信息或特性。

状态空间模型是一种用状态来描述系统动态特性的数学模型。

它由状态方程和输出方程组成。

其中，状态方程描述了系统状态随时间的演化规律，而输出方程则说明了系统状态与外部输入之间的关系。

二、状态空间模型的表示方法状态空间模型可以用矩阵表示，常用的表示方法有传递函数表示法和状态方程表示法。

传递函数表示法是通过系统的输入和输出之间的关系来描述系统的动态特性，而状态方程表示法则是通过系统的状态方程来描述系统的动态特性。

三、状态空间模型的性质1. 可观测性：指系统的状态是否能够通过系统的输出来唯一确定，即是否存在唯一解。

2. 可控性：指系统的状态是否能够通过控制输入来控制，即是否存在能够使系统达到任意状态的控制输入。

3. 稳定性：指系统在受到一定干扰或扰动后，是否能够以某种方式恢复到稳定状态。

四、状态空间模型的分析与设计方法状态空间模型的分析与设计方法包括系统的稳定性分析、传递函数与状态空间模型之间的转换、状态空间模型的求解方法等。

1. 稳定性分析：通过对状态空间模型的特征值进行分析，可以得到系统的稳定性信息。

2. 传递函数与状态空间模型之间的转换：传递函数和状态空间模型是描述系统动态特性的两种不同数学表达方式，它们之间可以相互转换。

3. 状态空间模型的求解方法：通过对状态空间模型的求解可以得到系统的时域响应和频域响应等信息。

五、状态观测器与状态反馈控制器状态观测器是一种用于估计系统状态的装置，通过对系统的输出进行测量，并结合系统的数学模型，可以对系统的状态进行估计。

状态反馈控制器是一种利用系统的状态信息对系统进行控制的装置，通过对系统状态进行测量，并将测量值带入控制器中进行计算，从而实现对系统的控制。

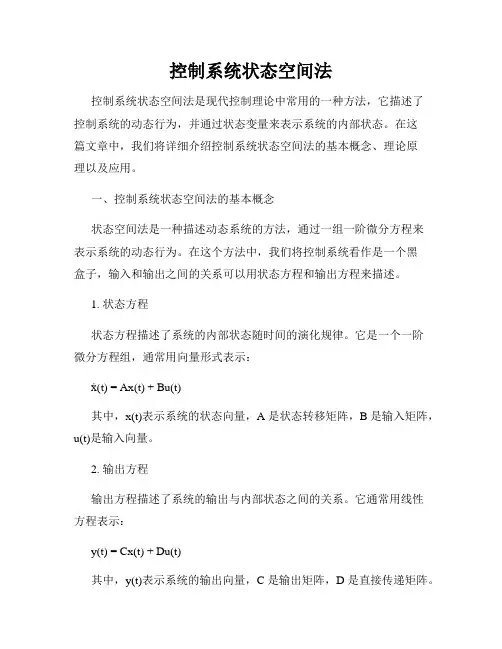

控制系统状态空间法控制系统状态空间法是现代控制理论中常用的一种方法，它描述了控制系统的动态行为，并通过状态变量来表示系统的内部状态。

在这篇文章中，我们将详细介绍控制系统状态空间法的基本概念、理论原理以及应用。

一、控制系统状态空间法的基本概念状态空间法是一种描述动态系统的方法，通过一组一阶微分方程来表示系统的动态行为。

在这个方法中，我们将控制系统看作是一个黑盒子，输入和输出之间的关系可以用状态方程和输出方程来描述。

1. 状态方程状态方程描述了系统的内部状态随时间的演化规律。

它是一个一阶微分方程组，通常用向量形式表示：ẋ(t) = Ax(t) + Bu(t)其中，x(t)表示系统的状态向量，A是状态转移矩阵，B是输入矩阵，u(t)是输入向量。

2. 输出方程输出方程描述了系统的输出与内部状态之间的关系。

它通常用线性方程表示：y(t) = Cx(t) + Du(t)其中，y(t)表示系统的输出向量，C是输出矩阵，D是直接传递矩阵。

3. 状态空间表示将状态方程和输出方程合并，可以得到系统的状态空间表示：ẋ(t) = Ax(t) + Bu(t)y(t) = Cx(t) + Du(t)在状态空间表示中，状态向量x(t)包含了系统的所有内部状态信息，它决定了系统的行为和性能。

二、控制系统状态空间法的理论原理控制系统状态空间法基于线性时不变系统理论，通过分析系统的状态方程和输出方程，可以得到系统的稳定性、可控性和可观测性等性质。

1. 系统稳定性系统稳定性是判断系统是否能够在有限时间内达到稳定状态的重要指标。

对于线性时不变系统，当且仅当系统的所有状态变量都是稳定的，系统才是稳定的。

通过分析状态方程的特征值，可以判断系统的稳定性。

2. 系统可控性系统可控性表示是否可以通过选择合适的输入来控制系统的状态。

一个系统是可控的，当且仅当存在一组输入矩阵B的列向量线性组合可以使得系统的状态从任意初始条件变为目标状态。

通过分析状态转移矩阵的秩，可以判断系统的可控性。

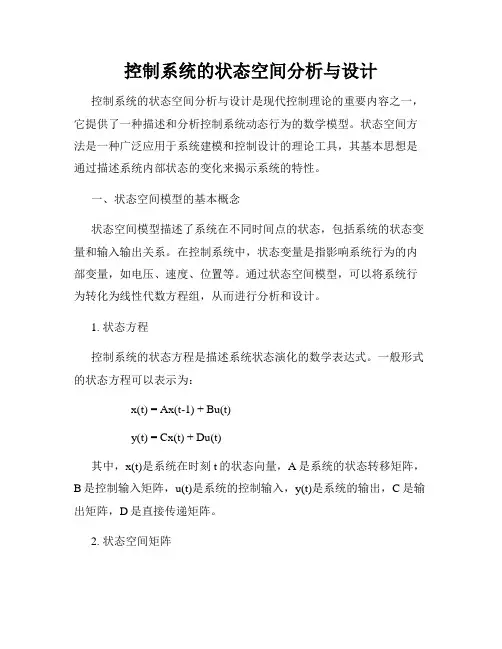

控制系统的状态空间分析与设计控制系统的状态空间分析与设计是现代控制理论的重要内容之一，它提供了一种描述和分析控制系统动态行为的数学模型。

状态空间方法是一种广泛应用于系统建模和控制设计的理论工具，其基本思想是通过描述系统内部状态的变化来揭示系统的特性。

一、状态空间模型的基本概念状态空间模型描述了系统在不同时间点的状态，包括系统的状态变量和输入输出关系。

在控制系统中，状态变量是指影响系统行为的内部变量，如电压、速度、位置等。

通过状态空间模型，可以将系统行为转化为线性代数方程组，从而进行分析和设计。

1. 状态方程控制系统的状态方程是描述系统状态演化的数学表达式。

一般形式的状态方程可以表示为：x(t) = Ax(t-1) + Bu(t)y(t) = Cx(t) + Du(t)其中，x(t)是系统在时刻t的状态向量，A是系统的状态转移矩阵，B是控制输入矩阵，u(t)是系统的控制输入，y(t)是系统的输出，C是输出矩阵，D是直接传递矩阵。

2. 状态空间矩阵状态空间矩阵包括系统的状态转移矩阵A、控制输入矩阵B、输出矩阵C和直接传递矩阵D。

通过这些矩阵，可以准确描述系统的状态变化与输入输出之间的关系。

3. 系统的可控性和可观性在状态空间分析中，可控性和可观性是评估系统控制性能和观测性能的重要指标。

可控性是指通过调节控制输入u(t)，系统的状态可以在有限时间内从任意初始状态x(0)到达任意预期状态x(t)。

可控性可以通过系统的状态转移矩阵A和控制输入矩阵B来判定。

可观性是指通过系统的输出y(t)可以完全确定系统的状态。

可观性可以通过系统的状态转移矩阵A和输出矩阵C来判定。

二、状态空间分析方法状态空间分析方法包括了系统响应分析、系统稳定性分析和系统性能指标分析。

1. 系统响应分析系统的响应分析可以通过状态方程进行。

主要分析包括零输入响应和零状态响应。

零输入响应是指当控制输入u(t)为零时，系统的输出y(t)变化情况。

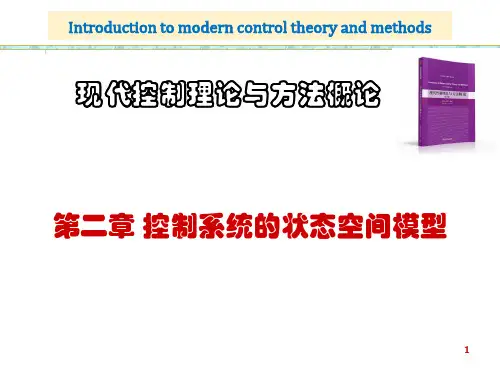

第2章控制系统的状态空间模型本章讨论动态系统的状态空间描述。

主要介绍在状态空间分析中所应用的数学模型----状态空间模型(也称状态空间表达式)的建立、状态空间模型的线性变换、MIMO 的传递函数阵、组合系统的状态空间模型,以及离散时间动态系统的状态空间模型。

本章最后介绍基于Matlab 的控制模型的建立与变换问题的程序设计与计算。

本章将力图让读者建立起状态、状态空间与状态空间变换的概念，掌握状态空间模型的建立方法，打下进行状态空间分析的基础。

2.1 状态和状态空间模型2.1.1状态空间的基本概念1. 系统的状态和状态变量2. 系统的状态空间2.1.2系统的状态空间模型状态空间模型是应用状态空间分析法对动态系统所建立的一种数学模型,它是应用现代控制理论对系统进行分析和综合的基础。

状态空间模型由描述系统的动态特性行为的状态方程和描述系统输出变量与状态变量间变换关系的输出方程组成。

下面以一个由电容、电感等储能元件组成的电网络系统为例,说明状态空间模型的建立和形式,然后再进行一般的讨论。

1. 非线性时变系统状态空间模型由状态方程和输出方程组成。

其中,状态方程描述了系统内部各状态变量之间及其与各输入变量间的动态关系,输出方程则描述了系统输出是如何由状态变量和输入变量决定的。

因此,非线性时变系统的状态空间模型的形式为 ⎩⎨⎧==),,(),,(t t u x g y u x f x (2-6) 式中,x 为n 维状态向量;u 为r 维输入向量;y 为m 维输出向量;f (x ,u ,t )和g (x ,u ,t )分别为如下n 维和m 维关于状态向量x 、输入向量u 和时间t 的非线性向量函数2. 非线性定常系统若非线性时变系统的状态空间模型中不显含时间变量t ,则成为非线性定常系统的状态空间模型⎩⎨⎧==),(),(u x g y u x f x 式中,f (x ,u )和g (x ,u )分别为n 维和m 维关于状态向量x 和输入向量u 的非线性向量函数。

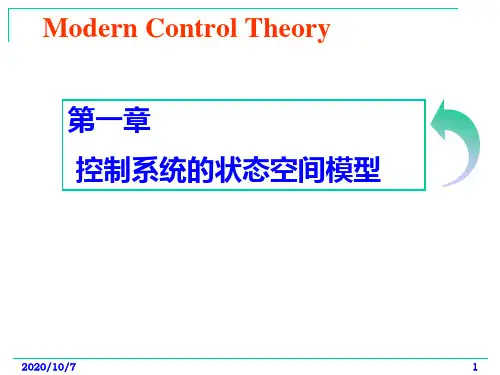

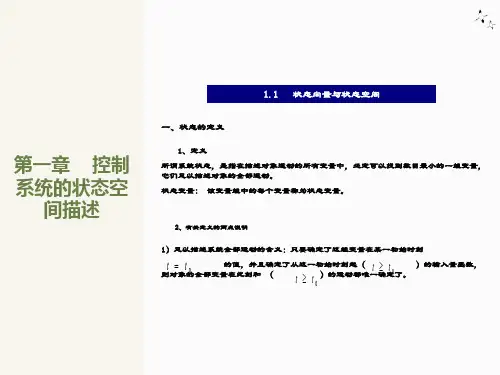

Chapter1控制系统的状态空间模型1.1 状态空间模型在经典控制理论中，采用n 阶微分方程作为对控制系统输入量)(t u 和输出量)(t y 之间的时域描述，或者在零初始条件下，对n 阶微分方程进行Laplace 变换，得到传递函数作为对控制系统的频域描述，“传递函数”建立了系统输入量)]([)(t u L s U =和输出量)]([)(t y L s Y =之间的关系。

传递函数只能描述系统的外部特性，不能完全反映系统内部的动态特征，并且由于只考虑零初始条件，难以反映系统非零初始条件对系统的影响。

现代控制理论是建立在“状态空间”基础上的控制系统分析和设计理论，它用“状态变量”来刻画系统的内部特征，用“一阶微分方程组”来描述系统的动态特性。

系统的状态空间模型描述了系统输入、输出与内部状态之间的关系，揭示了系统内部状态的运动规律，反映了控制系统动态特性的全部信息。

1.1.1 状态空间模型的表示法例1-1（6P 例1.1.1） 如下面RLC （电路）系统。

试以电压u 为输入，以电容上的电压C u 为输出变量，列写其状态空间表达式。

例1-1图 RLC 电路图解：由电路理论可知，他们满足如下关系⎪⎩⎪⎨⎧==++)(d )(d )()()(d )(d t i t t u C t u t u t Ri t t i L C C 经典控制理论：消去变量)(t i ，得到关于)(t u C 的2=n 阶微分方程：)(1)(1d )(d d )(d 22t u LCt u LC t t u L R t t u C C C =++ 对上述方程进行Laplace 变换：)()()2(20202s U s U s s C ωωζ=++得到传递函数：202202)(ωζω++=s s s G ，LC10=ω，L R 2=ζ 现代控制理论：选择⎪⎪⎭⎫⎝⎛=⎪⎪⎭⎫ ⎝⎛)()(21t u t i x x C 流过电容的电流)(t i 和电容上的电压)(t u C 作为2个状态变量，2=n （2个储能元件）；1个输入为)(t u ，1=m ；1个输出C u y =，1=r 。

控制系统状态空间应用引言：控制系统是现代工程中十分重要的一个领域，它涉及到工业自动化、电气工程、通信系统等多个方面。

其中，状态空间模型是一种广泛应用的数学工具，可用于描述和分析控制系统的动态行为。

本文将介绍控制系统的状态空间模型以及其在工程实际中的应用。

一、状态空间模型的基本原理状态空间模型是一种用于描述连续时间系统的数学模型，由状态方程和输出方程组成。

在状态空间模型中，系统的状态变量是描述系统动态行为的重要参数，而输入和输出变量则是表示系统输入和输出的信息。

1.1 状态方程状态方程描述了系统状态变量随时间变化的规律。

一般形式如下：dx/dt = Ax + Bu其中，dx/dt表示状态变量x随时间的变化率，A是状态矩阵，描述了状态变量之间的相互关系，B是控制矩阵，描述了输入变量对状态变量的影响。

1.2 输出方程输出方程描述了系统的输出变量与状态变量之间的关系。

一般形式如下：y = Cx + Du其中，y表示输出变量，C是输出矩阵，描述了状态变量与输出变量之间的关系，D是直接传递矩阵，表示输入变量对输出变量的直接影响。

二、控制系统状态空间模型的应用控制系统状态空间模型在工程实际中有着广泛的应用。

以下将分别介绍其在系统分析和控制设计中的具体应用。

2.1 系统分析状态空间模型可用于分析系统动态响应特性以及系统稳定性。

通过求解状态方程或者输出方程，可以获得系统的状态变量和输出变量的时间响应。

通过分析时间响应曲线，可以了解系统的超调量、响应速度等性能指标，从而对系统的动态特性有一个直观的认识。

2.2 控制设计状态空间模型在控制器的设计和参数调节中起到重要作用。

通过状态反馈控制策略，可以将系统状态变量作为反馈信号，根据系统状态的变化对控制器输出进行调节，以实现对系统的稳定控制。

此外，通过状态观测器的设计，可以根据系统输出变量推测出系统状态变量的估计值，从而实现对系统状态的可观测性。

三、控制系统状态空间模型的优势相比于传统的传输函数模型，控制系统的状态空间模型具有以下优势：3.1 描述能力强状态空间模型可以直观地描述系统的动态行为，包括状态变量和输出变量的时域特性。
