双波段火灾及线型光束图像感烟探测器.docx

双波段火灾及线型光束图像感烟探测器参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月双波段火灾及线型光束图像感烟探测器参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

摘要：介绍了运用于大空间建筑上的火灾烟雾探测报警产品——双波段火灾探测器及线型光束图像感烟探测器，详细阐述了其工作原理和应用特点，并对其工程使用情况做了简要说明。

关键词：双波段火灾探测器、高灵敏度、感烟探测器、火灾探测报警、线型光束图像感烟探测器随着我国经济建设的飞速发展，一些在国民经济和社会生活中起着重要作用的大型空间建筑（如大型厂房、仓库、体育馆、博物馆、大型展览馆、会议厅、大型商场、影剧院、候机厅等大空间场所）越来越多，此类建筑相对其他建筑具有的普遍特点是跨度大、内部举架高，根据《火灾自动报警系统设计规范》（GB50116－98）要求，对于被保护空间高度介于12－20m之间时，由于火灾发生时产生的烟雾很难到达房间顶部，因而一般不适宜安装点型感烟火灾探测器进行火灾监测和报警，而图像型火灾探测由于其本身工作原理和特点决定，在火灾发生时，产生的烟雾和早期火焰，就很容易被其探测到，从而达到保护此类建筑的作用，同时对于那些被保护空间长度超过100m 以上和空气气流流过快，环境比较恶劣的大型空间建筑，特别适用于此类建筑火灾探测与预防。

初探古建筑火灾报警探测器的选择作者：王春霞来源：《城市建设理论研究》2013年第24期摘要：针对古建筑特点和火灾危险性分析，结合不同报警探测器的特点比较，提出消防设计方案。

关键词：古建筑、火灾、消防、报警、探测器中图分类号：P24 文献标识码：A 文章编号：一、引言我国是世界著名的四大文明古国之一，风格各异的古建筑是我国五千年文明的象征，同时古建筑还具有巨大的历史、科学价值和教育纪念意义。

古建筑不仅火灾的预防工作要做好，而且一旦发生事故应能够迅速响应，高效快速的在早期扑灭火灾。

在设计和施工中，应在不改变文物原状、不破坏古建筑历史风貌的前提下，积极采用安全可靠、技术先进、经济合理、切实可行的保障措施。

二、火灾危险性分析基于古建筑多为木或石木混合结构，以木柱、木梁、斗拱等支撑的巨大屋顶，使古建筑的表面积增大，严实紧密，烟热不易散失，在燃烧中产生的高热大量聚集，极易出现轰燃和大面积燃烧，出现轰燃后，火灾发展到了极盛的阶段，扑救相当困难。

尤其像西藏寺庙内一般都点酥油灯，且又有油漆彩绘以及帷幔、唐卡等大量可燃装饰，一旦触及火种，即可迅速燃烧。

电线陈旧、绝缘下降、电气设备安装使用不当或可燃织物随风飘荡接触灯烛等都是引发火灾的危险因素。

三、火灾探测器的设置3.1火灾探测器选择的一般要求：现行规范中对火灾探测器的选择做了以下一般规定：对火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的场所，应选择感烟探测器；对火灾发展迅速，可产生大量的热、烟和火焰辐射的场所，可选择感温探测器、感烟探测器、火焰探测器或其组合；对火灾发展迅速，有强烈的火焰辐射和少量的烟、热的场所，可选择火焰探测器；对火灾形成特性不可预料的场所，可根据模拟试验的结果选择探测器。

3.2不同探测器的适用场所由于古建筑结构的独特性，采用任何单一探测方式，都不能达到最好的预警作用，应根据古建筑内结构及保护对象的特点，有针对性地选择报警探测方式。

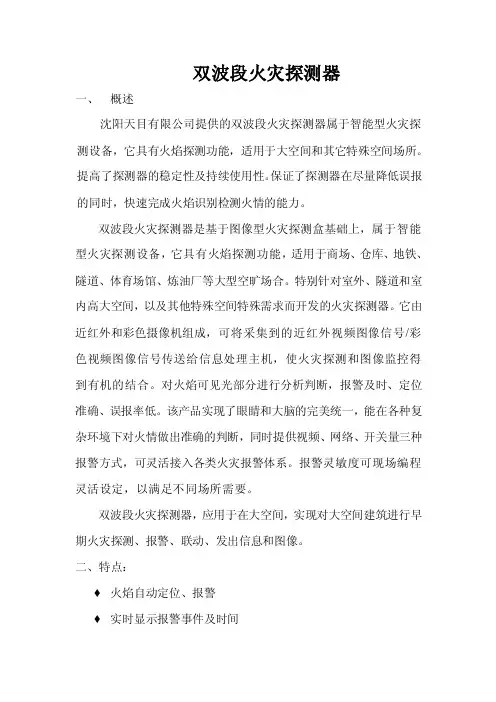

双波段火灾探测器
一、概述
沈阳天目有限公司提供的双波段火灾探测器属于智能型火灾探测设备，它具有火焰探测功能，适用于大空间和其它特殊空间场所。

提高了探测器的稳定性及持续使用性。

保证了探测器在尽量降低误报的同时，快速完成火焰识别检测火情的能力。

双波段火灾探测器是基于图像型火灾探测盒基础上，属于智能型火灾探测设备，它具有火焰探测功能，适用于商场、仓库、地铁、隧道、体育场馆、炼油厂等大型空旷场合。

特别针对室外、隧道和室内高大空间，以及其他特殊空间特殊需求而开发的火灾探测器。

它由近红外和彩色摄像机组成，可将采集到的近红外视频图像信号/彩色视频图像信号传送给信息处理主机，使火灾探测和图像监控得到有机的结合。

对火焰可见光部分进行分析判断，报警及时、定位准确、误报率低。

该产品实现了眼睛和大脑的完美统一，能在各种复杂环境下对火情做出准确的判断，同时提供视频、网络、开关量三种报警方式，可灵活接入各类火灾报警体系。

报警灵敏度可现场编程灵活设定，以满足不同场所需要。

双波段火灾探测器，应用于在大空间，实现对大空间建筑进行早期火灾探测、报警、联动、发出信息和图像。

二、特点：
♦火焰自动定位、报警
♦实时显示报警事件及时间
♦对火焰可见光及近红外部分光谱分析
♦最远探测距离100米
♦极低误报率，抗钠灯、汞灯、电焊弧等干扰♦灵敏度高，10s内完成报警。

安全管理编号：YTO-FS-PD662双波段火灾及线型光束图像感烟探测器通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards双波段火灾及线型光束图像感烟探测器通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

摘要：介绍了运用于大空间建筑上的火灾烟雾探测报警产品——双波段火灾探测器及线型光束图像感烟探测器，详细阐述了其工作原理和应用特点，并对其工程使用情况做了简要说明。

关键词：双波段火灾探测器、高灵敏度、感烟探测器、火灾探测报警、线型光束图像感烟探测器随着我国经济建设的飞速发展，一些在国民经济和社会生活中起着重要作用的大型空间建筑（如大型厂房、仓库、体育馆、博物馆、大型展览馆、会议厅、大型商场、影剧院、候机厅等大空间场所）越来越多，此类建筑相对其他建筑具有的普遍特点是跨度大、内部举架高，根据《火灾自动报警系统设计规范》（GB50116－98）要求，对于被保护空间高度介于12－20m之间时，由于火灾发生时产生的烟雾很难到达房间顶部，因而一般不适宜安装点型感烟火灾探测器进行火灾监测和报警，而图像型火灾探测由于其本身工作原理和特点决定，在火灾发生时，产生的烟雾和早期火焰，就很容易被其探测到，从而达到保护此类建筑的作用，同时对于那些被保护空间长度超过100m 以上和空气气流流过快，环境比较恶劣的大型空间建筑，特别适用于此类建筑火灾探测与预防。

消励限线型光束感烟烛探测器目录1.线型光束感烟火灾探测器的设置条文及图示 (1)2.条文说明（部分摘录） (1)3.线型感温火灾探测器的设置的条文及图示（部分摘录） (3)4.条文说明（省略）倍率系数表（不计损耗） (3)5.线型光束感烟火灾探测器的设置要求 (5)1.线型光束感烟火灾探测器的设置条文及图示6.2.15线型光束感烟火灾探测器的设置应符合下列规定：1探测器的光束轴线至顶棚的垂直距离宜为0.3m〜1.0m,距地高度不宜超过20m o2相邻两组探测器的水平距离不应大于14m,探测器至侧墙水平距离不应大于7m,且不应小于0.5m,探测器的发射器和接收器之间的距离不宜超过100m。

3探测器应设置在固定结构上。

4探测器的设置应保证其接收端避开日光和人工光源直接照射。

5选择反射式探测器时，应保证在反射板与探测器间任何部位进行模拟试验时，探测器均能正确响应。

2.条文说明（部分摘录）6.2.15本条规定根据我国工程实践经验制定。

1 一般情况下，当顶棚高度不大于5m时; 探测器的红外光束轴线至顶棚的垂直距离为0.3m；当顶棚高度为10m〜20m时，光束轴线至顶棚的垂直距离可为1.0m。

2相邻两组线型光束感烟火灾探测器的水平距离不应大于14m。

探测器至侧墙水平距离不应大于7m且不应小于0.5m。

超过规定距离探测烟的效果很差。

探测器的发射器和接收器之间的距离不宜超过100m,是为了保证探测器灵敏度, 也是为了防止建筑位移使探测器产生误报。

见图7（略）。

3探测器位置的变化将直接影响探测器的正常运行及探测，因此探测器应安装在固定的结构上，同时应考虑钢结构等建筑结构位移对探测器运行的影响。

4探测器的工作原理决定了日光和人工光源对接收端的直接照射会影响探测器的正常运行甚至导致探测器的误报警。

5工程实践表明如果反射式探测器的灵敏度或报警设定值设置不合理，在探测器接收端快速出现高浓度的烟雾粒子的扩散，可能导致探测器不报火警，而直接做出遮挡故障的判断，从而造成探测器的漏报。

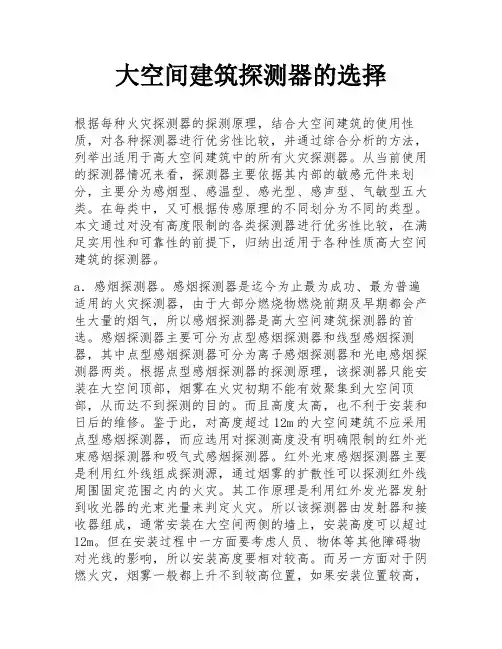

大空间建筑探测器的选择根据每种火灾探测器的探测原理，结合大空间建筑的使用性质，对各种探测器进行优劣性比较，并通过综合分析的方法，列举出适用于高大空间建筑中的所有火灾探测器。

从当前使用的探测器情况来看，探测器主要依据其内部的敏感元件来划分，主要分为感烟型、感温型、感光型、感声型、气敏型五大类。

在每类中，又可根据传感原理的不同划分为不同的类型。

本文通过对没有高度限制的各类探测器进行优劣性比较，在满足实用性和可靠性的前提下，归纳出适用于各种性质高大空间建筑的探测器。

a．感烟探测器。

感烟探测器是迄今为止最为成功、最为普遍适用的火灾探测器，由于大部分燃烧物燃烧前期及早期都会产生大量的烟气，所以感烟探测器是高大空间建筑探测器的首选。

感烟探测器主要可分为点型感烟探测器和线型感烟探测器，其中点型感烟探测器可分为离子感烟探测器和光电感烟探测器两类。

根据点型感烟探测器的探测原理，该探测器只能安装在大空间顶部，烟雾在火灾初期不能有效聚集到大空间顶部，从而达不到探测的目的。

而且高度太高，也不利于安装和日后的维修。

鉴于此，对高度超过12m的大空间建筑不应采用点型感烟探测器，而应选用对探测高度没有明确限制的红外光束感烟探测器和吸气式感烟探测器。

红外光束感烟探测器主要是利用红外线组成探测源，通过烟雾的扩散性可以探测红外线周围固定范围之内的火灾。

其工作原理是利用红外发光器发射到收光器的光束光量来判定火灾。

所以该探测器由发射器和接收器组成，通常安装在大空间两侧的墙上，安装高度可以超过12m。

但在安装过程中一方面要考虑人员、物体等其他障碍物对光线的影响，所以安装高度要相对较高。

而另一方面对于阴燃火灾，烟雾一般都上升不到较高位置，如果安装位置较高，不能起到早期探测和报警的作用，容易造成火势的蔓延扩大。

吸气式感烟探测器不同于点型感烟探测器，其系统主要由探测器和采样管网组成。

吸气泵通过空气采样管网中的小孔将空气样品或烟雾吸入管道中传送到探测主机内部的高灵敏度烟雾探测腔，并进行分析比较，当达到规定值时就发出联动信号。

线型光束图像感烟火灾探测器HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】线型光束图像感烟火灾探测器1、概述线型光束感烟火灾探测器（简称光截面探测器），是一种智能型感烟火灾探测器，采用光截面图像感烟火灾探测技术，适用于大空间和其它特殊空间场所。

它可对被保护空间实施任意曲面式覆盖，具有分辨发射光源与干扰光源的能力。

由发射器和接收器组成，使用时每只接收器可对应多只发射器，发射器的数量根据现场情况确定。

光截面探测器采用非接触式探测，具有防尘、防潮、防腐蚀功能，对环境因素适应能力强（灰尘、潮湿、温度、一般腐蚀性气体或防爆场所等），可用于环境恶劣的工业场所。

以科大立安LA100型火灾安全监控系统为例，其探测器型号有：LIAN-GM030、LIAN-GM060、LIAN-GM100。

2、外形图及尺寸3、技术规格4、设计选型设计中选用光截面火灾探测器时，遵循如下的原则进行：根据实际探测距离L，从技术规格表中选择适当型号的探测器；根据探测器的保护角度，确定光截面接收器的布置方法和数量；根据相应的距离因子（K1、K2），计算探测器的视场范围；水平视场范围：Dh = L * K1；垂直视场范围：Dv= L * K2；根据发射器的间距d不超过10米的原则，计算发射器的数量n ，n = （D / d） + 1，如计算值为小数，按四舍五入取整；单层安装时，发射器的数量：n = （Dh/ d） + 1；在高度大于12m时，宜采用二层安装。

例如，如图3-4所示，如果现场的实际距离为70米，则接收器和发射器的型号为GMR100和GMT100，接收器的视场范围D h=70 * =28m，（D h / d）+1=（28/10）+1=，则发射器的数量n 为4只。

5、安装与接线接线每只发射器接入一根电源线。

每只接收器接入一根视频同轴线缆和一根电源线。

基本安装方式发射器与接收器相对安装在保护空间的两端。

双波段火灾及线型光束图像感烟探测器集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-双波段火灾及线型光束图像感烟探测器摘要：介绍了运用于大空间建筑上的火灾烟雾探测报警产品——双波段火灾探测器及线型光束图像感烟探测器，详细阐述了其工作原理和应用特点，并对其工程使用情况做了简要说明。

关键词：双波段火灾探测器、高灵敏度、感烟探测器、火灾探测报警、线型光束图像感烟探测器随着我国经济建设的飞速发展，一些在国民经济和社会生活中起着重要作用的大型空间建筑（如大型厂房、仓库、体育馆、博物馆、大型展览馆、会议厅、大型商场、影剧院、候机厅等大空间场所）越来越多，此类建筑相对其他建筑具有的普遍特点是跨度大、内部举架高，根据《火灾自动报警系统设计规范》（GB50116－98）要求，对于被保护空间高度介于12－20m之间时，由于火灾发生时产生的烟雾很难到达房间顶部，因而一般不适宜安装点型感烟火灾探测器进行火灾监测和报警，而图像型火灾探测由于其本身工作原理和特点决定，在火灾发生时，产生的烟雾和早期火焰，就很容易被其探测到，从而达到保护此类建筑的作用，同时对于那些被保护空间长度超过100m以上和空气气流流过快，环境比较恶劣的大型空间建筑，特别适用于此类建筑火灾探测与预防。

1 工作原理该系统采用高分辨率CCD传感器作为前端探测器属于非接触式探测方式。

在显着增大探测距离和探测灵敏度的同时，有效地消除环境干扰，并具有良好的密封性和防腐蚀特性。

在火灾探测方面由防火并行处理器发出预警信息，信息处理主机进行火灾确认，从而提高火灾探测报警的可靠比和响应速度。

该系统由前端探测部分，控制中心部分和消防联动部分三个部分组成。

2 前端探测部分前端探测部分可采用双波段火灾探测器和线性光束图像感烟探测器，两种图像型火灾探测器，由它们进行火灾探测，并将采集的现场信息送给系统的控制中心，双波段火灾探测器，采用双波段火灾探测技术，在探测试验上属于感火焰型火灾探测器，具有同时获取现场的火灾信息和图像信息的功能特点，将火灾探测和图像监控有机的结合在一起，并具有防尘、防潮、防腐蚀、防爆等特殊场所等功能，可广泛应用于易产生明火及阴燃火的各类场所，如家具城、展览厅、体育馆、大型仓库、生产车间、物资库、油库等，也可用于环境恶劣的工业场所。

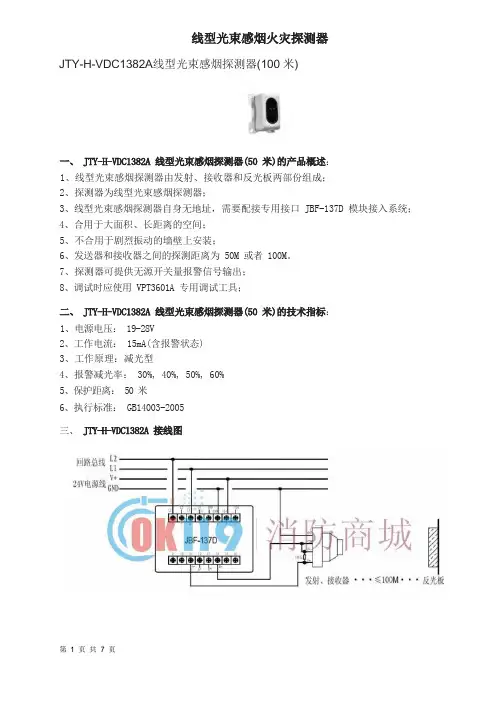

JTY-H-VDC1382A线型光束感烟探测器(100 米)1、线型光束感烟探测器由发射、接收器和反光板两部份组成；2、探测器为线型光束感烟探测器；3、线型光束感烟探测器自身无地址，需要配接专用接口 JBF-137D 模块接入系统；4、合用于大面积、长距离的空间；5、不合用于剧烈振动的墙壁上安装；6、发送器和接收器之间的探测距离为 50M 或者 100M。

7、探测器可提供无源开关量报警信号输出；8、调试时应使用 VPT3601A 专用调试工具；1、电源电压： 19-28V2、工作电流： 15mA(含报警状态)3、工作原理：减光型4、报警减光率： 30%, 40%, 50%, 60%5、保护距离： 50 米6、执行标准： GB14003-2005三、JTY-HF-GST102线型光束感烟火灾探测器JTY-HF-GST102器。

探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或者四块反射器。

探测器主要具有以下特点：(1)将发射部份、接收部份合二为一，安装简单、方便，光路准直性好；(2)具有自动校准功能，确保可以由单人在短期内完成调试，操作简单、方便；(3)具有自诊断功能，可以监测探测器的内部故障；(4)具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等导致接收信号减小的因素可自动进行补偿；(5)可现场设置三个级别的灵敏度，合用于不同扬尘程度的场所；(6)具有火警、故障无源输出触点；(7)探测光路设计巧妙，抗干扰性能强；(8)密封设计，具有防水性能；(9)专利产品，专利号为 ZL03358053.7。

(1)电源电压： DC15V~DC28V(2)电源电流：调试电流≤20mA监视电流≤12mA报警电流≤22mA(3)灵敏度等级一级：1.3±0.3dB二级:1.7±0.3dB三级:2.3±0.3dB(4)指示灯：调试状态：绿色和黄色指示灯以特定的方式点亮或者闪亮正常监视状态：红色指示灯周期性闪烁火警状态：红色指示灯常亮，黄色指示灯熄灭故障状态：黄色指示灯常亮光路被全部遮挡：探测器先报故障并点亮黄色指示灯， 20s~40s 内探测器报火警，并由控制器点亮红色指示灯，熄灭黄色指示灯(5) JTY-HF-GST102 保护面积：探测器最大保护面积为14×100＝ 1400m2，最大宽度为 14m(6)使用环境：(7)温度： -10C~+50C(8)相对湿度≤95%，不结露(9)外形尺寸：长度： 206mm 宽度： 95mm 厚度： 95mm本探测器外形结构及安装方式及反射器的选配安装与 JTY-HM-GST102 型线型光束感烟火灾探测器相同。

编号：SM-ZD-11516双波段火灾及线型光束图像感烟探测器Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改双波段火灾及线型光束图像感烟探测器简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

摘要：介绍了运用于大空间建筑上的火灾烟雾探测报警产品——双波段火灾探测器及线型光束图像感烟探测器，详细阐述了其工作原理和应用特点，并对其工程使用情况做了简要说明。

关键词：双波段火灾探测器、高灵敏度、感烟探测器、火灾探测报警、线型光束图像感烟探测器随着我国经济建设的飞速发展，一些在国民经济和社会生活中起着重要作用的大型空间建筑（如大型厂房、仓库、体育馆、博物馆、大型展览馆、会议厅、大型商场、影剧院、候机厅等大空间场所）越来越多，此类建筑相对其他建筑具有的普遍特点是跨度大、内部举架高，根据《火灾自动报警系统设计规范》（GB50116－98）要求，对于被保护空间高度介于12－20m之间时，由于火灾发生时产生的烟雾很难到达房间顶部，因而一般不适宜安装点型感烟火灾探测器进行火灾监测和报警，而图像型火灾探测由于其本身工作原理和特点决定，在火灾发生时，产生的烟雾和早期火焰，就很容易被其探测到，从而达到保护此类建筑的作用，同时对于那些被保护空间长度超过100m以上和空气气流流过快，环境比较恶劣的大型空间建筑，特别适用于此类建筑火灾探测与预防。

早期火灾的双波段图像型探测装置的研制与应用针对大空间环境下的早期火灾的探测问题，介绍了一种双波段图像型火灾探测装置的设计思路，着重阐述了装置的探测原理和机械构成，并通过案例介绍了装置在火灾监控系统中的应用。

文章不仅提供了双波段图像型火灾探测装置的实现方法，也为设计多通道火灾监控系统提供了解决方案。

标签：火灾探测，红外图像，双波段1 引言目前各种大型、地下、高层等大空间建筑不断出现，这些场所往往人员密集、环境复杂，容易存在火灾隐患。

特别在空气对流畅通的地方，火灾发生时火势蔓延较快，一旦人员疏散不及时，就会造成人身财产损失。

因此，对建筑内部消防安全的要求日益严格。

针对火灾的探测预警，传统的设备有感烟探测器、感温探测器、喷淋探头等，由于其探测距离以及保护范围的限制，这些设备已经不能适应大空间场所的消防要求。

一些新型的探测方法应运而生，如红外探测器将探测距离延伸至八十米甚至更远，图像探测器则大大拓展了保护视野，既能克服传统探测器在大空间场合灵敏度下降的缺点，又能兼顾监控功能。

研究表明，火焰燃烧时会向四周辐射不同频段的光线，呈现出不同的视觉特征，如颜色、形状、亮度，红外辐射强度等，通过分析早期火灾图像的特征可以达到火灾预警的目的。

由于火灾图像包含的信息量巨大，如何从纷繁芜杂的图像数据中发现疑似火灾目标，并最终确认火灾的存在以及发展的态势是图像型火灾探测技术的关键问题。

相关技术人员对此展开了深入探索，如[1-2]从颜色的角度出发，利用火焰的颜色特征进行判别，[3-4]对火灾发展过程中火势增长的特点进行了分析，[5]通过采集红外图像，分析火焰在红外成像上所表现的特点，[6-7]收集监控区域中的烟雾，通过对烟雾的图象特征进行识别，以确定存在火灾。

如果只利用可见光或是红外光中的一种影像信息去分析火灾的存在性，由于干扰源的存在，探测结果往往缺乏可靠性，干扰源包括具有火焰相似颜色的物体、辐射红紫外线的发光体、移动的明亮物体等，这些干扰都容易造成探测器的误报警。

双鉴式红紫外线性光束成像感烟火灾探测系统一. 产品概述 System OverviewBVID探测器光束感烟的主要工作原理在于红紫外光束在光谱摄像机中成像，通过背景的学习和前景提取可以有效获取光束成像随烟雾变化特性参数，而灰尘、水蒸气对于红紫外光束的影响和烟雾对红紫外光束的影响有着明显差别，通过差异性可以予以识别分析，而最终输出光束烟雾报警。

探测器的空间烟雾和火焰识别仍然采用的智能分析和模式识别方法，与AE900系列相同。

AE909-XX + BSE-YY系列光束复合图像火灾（烟雾/火焰）可视探测器采用的是彩色/黑白和特定波段视频图像摄像机，使用不同焦距的镜头，并与不同类型的光束发射单元搭配，主要用于空间内不同距离范围的火焰和烟雾探测。

探测器除了输出报警信息（包括光束烟雾报警信息、空间烟雾报警信息、火焰报警信息、故障信息、报警的光束序号、火灾的位置信息等）外，还输出彩色/黑白视频信号（以H.264压缩格式为主，高清1080P，可提供双码流）。

该型探测器主要采用了多频图像模式识别分析技术、特征分析与数据融合技术、自适应技术等，通过智能模式识别算法和自适应学习算法，辨识出现在视场中的烟雾或火焰图像信息，通过数据融合技术，形成火灾概率参数或者输出烟雾浓度指标参数，并输出报警信息和复合视频图像。

AE909-XX+BSE-YY探测器采用DSP处理器架构，以太网络接口。

探测器均独立工作，具有图像采集、图像处理、火灾报警、温度异常报警等工作单元，是一套独特的分布智能探测器，可以与常规火灾自动报警系统兼容，也可与常规CCTV监控或工业电视监控系统兼容。

针对防爆场所或其他特殊应用场所，AE909-XX+BSE-YY系列产品可采用增加防爆外壳或对应需求的外壳解决环境适应性问题。

另外根据使用场所和客户需要，可以选择火焰、空间烟雾或光束烟雾独立探测报警模式、火焰和空间/光束烟雾复合探测报警模式等，从而满足不同客户的需要。
