桥梁构造基础知识

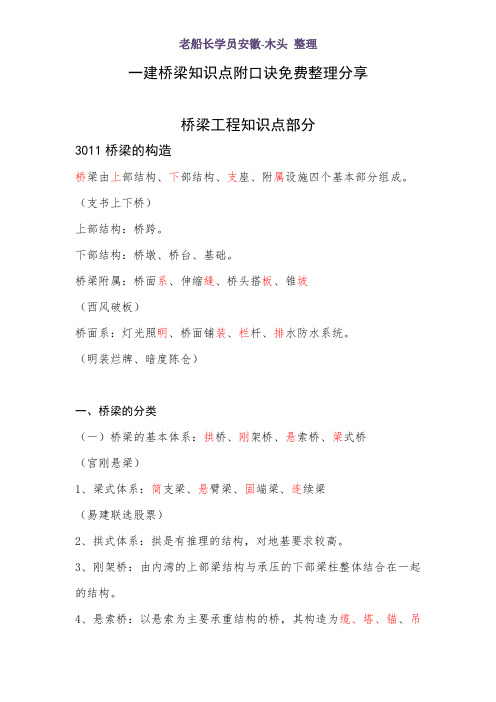

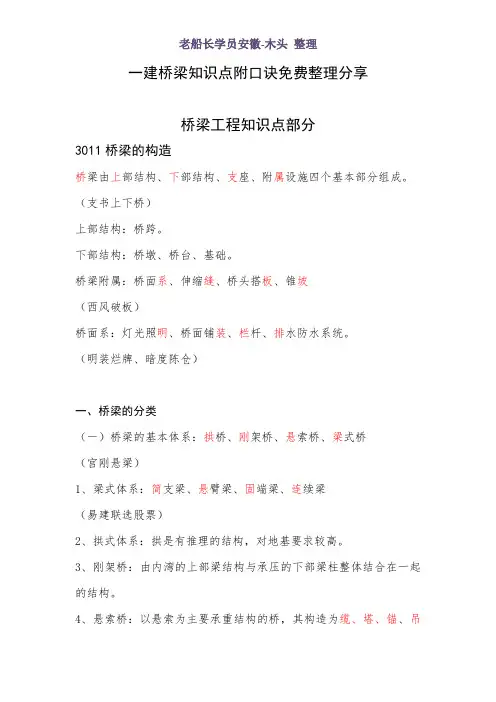

一建桥梁知识点附口诀免费整理分享桥梁工程知识点部分3011桥梁的构造桥梁由上部结构、下部结构、支座、附属设施四个基本部分组成。

（支书上下桥）上部结构：桥跨。

下部结构：桥墩、桥台、基础。

桥梁附属：桥面系、伸缩缝、桥头搭板、锥坡（西风破板）桥面系：灯光照明、桥面铺装、栏杆、排水防水系统。

（明装烂牌、暗度陈仓）一、桥梁的分类（一）桥梁的基本体系：拱桥、刚架桥、悬索桥、梁式桥（宫刚悬梁）1、梁式体系：简支梁、悬臂梁、固端梁、连续梁（易建联选股票）2、拱式体系：拱是有推理的结构，对地基要求较高。

3、刚架桥：由内湾的上部梁结构与承压的下部梁柱整体结合在一起的结构。

4、悬索桥：以悬索为主要承重结构的桥，其构造为缆、塔、锚、吊索、桥面（他免掉懒猫），一般有加筋梁。

5、组合体系：连续刚构、梁拱组合体系、斜拉桥（承压的塔、受拉的索、承弯的梁体）（二）桥梁的其他分类按桥梁区全场和跨径的不同分为：特大桥、大桥、中桥、小桥。

按上部结构的行车道位置分为：上承式桥、下承式桥和中承式桥。

单孔跨径不到5M 的为涵洞注意：特大桥的数量或结构形式发生变化的属于重大设计变更；大中桥的数量或结构形式发生变化的属于较大设计变更。

3012桥梁基础分类和受力特点1、桥梁基础按施工方法桥梁基础按施工方法可分为扩大基础、桩基础、沉井、地下连续墙等（陈迪装阔）一、扩大基础（明挖扩大、浅基础；适用于地基承载力较好的各类土层、地基反力）。

按施工方法分为机械开挖基坑浇筑法、人工开挖基坑浇筑法、土石围堰开挖基坑浇筑法、板桩围堰开挖基坑浇筑法。

（人际版图）二、桩基础1、桩的分类按使用功能分：竖向抗压桩、竖向抗拔桩、水平受荷桩、复合受荷桩（说服哑巴）按桩的承载性能分类：摩擦桩、端承桩、摩擦端承桩、端承摩擦桩按施工方法分：沉桩、钻孔灌注桩、挖孔灌注桩。

沉桩：静力压桩法、锤击沉桩法、振动沉桩法、射水沉桩法。

钻孔灌注桩：适用于粘性土、砂土、砾卵石、碎石、岩石等各类土层。

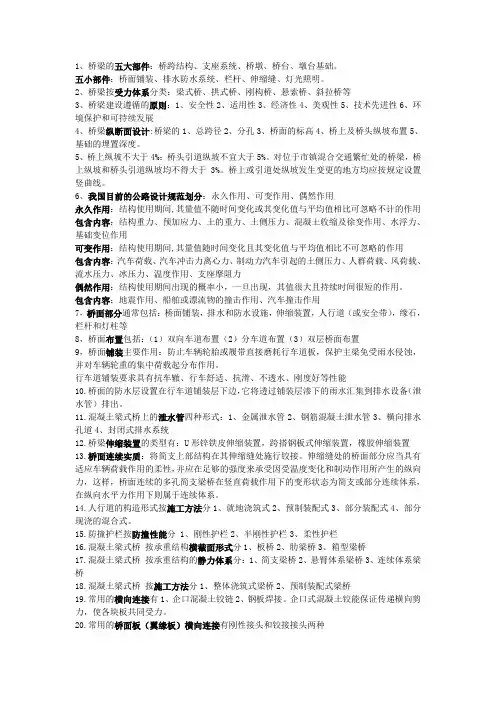

1、桥梁的五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。

五小部件：桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明。

2、桥梁按受力体系分类：梁式桥、拱式桥、刚构桥、悬索桥、斜拉桥等3、桥梁建设遵循的原则：1、安全性2、适用性3、经济性4、美观性5、技术先进性6、环境保护和可持续发展4、桥梁纵断面设计:桥梁的1、总跨径2、分孔3、桥面的标高4、桥上及桥头纵坡布置5、基础的埋置深度。

5、桥上纵坡不大于4%；桥头引道纵坡不宜大于5%。

对位于市镇混合交通繁忙处的桥梁，桥上纵坡和桥头引道纵坡均不得大于3%。

桥上或引道处纵坡发生变更的地方均应按规定设置竖曲线。

6、我国目前的公路设计规范划分：永久作用、可变作用、偶然作用永久作用：结构使用期间,其量值不随时间变化或其变化值与平均值相比可忽略不计的作用包含内容：结构重力、预加应力、土的重力、土侧压力、混凝土收缩及徐变作用、水浮力、基础变位作用可变作用：结构使用期间,其量值随时间变化且其变化值与平均值相比不可忽略的作用包含内容：汽车荷载、汽车冲击力离心力、制动力汽车引起的土侧压力、人群荷载、风荷载、流水压力、冰压力、温度作用、支座摩阻力偶然作用：结构使用期间出现的概率小，一旦出现，其值很大且持续时间很短的作用。

包含内容：地震作用、船舶或漂流物的撞击作用、汽车撞击作用7，桥面部分通常包括：桥面铺装，排水和防水设施，伸缩装置，人行道（或安全带），缘石，栏杆和灯柱等8，桥面布置包括：（1）双向车道布置（2）分车道布置（3）双层桥面布置9，桥面铺装主要作用：防止车辆轮胎或履带直接磨耗行车道板，保护主梁免受雨水侵蚀，并对车辆轮重的集中荷载起分布作用。

行车道铺装要求具有抗车辙、行车舒适、抗滑、不透水、刚度好等性能10.桥面的防水层设置在行车道铺装层下边，它将透过铺装层渗下的雨水汇集到排水设备（泄水管）排出。

11.混凝土梁式桥上的泄水管四种形式：1、金属泄水管2、钢筋混凝土泄水管3、横向排水孔道4、封闭式排水系统12.桥梁伸缩装置的类型有：U形锌铁皮伸缩装置，跨搭钢板式伸缩装置，橡胶伸缩装置13.桥面连续实质：将简支上部结构在其伸缩缝处施行铰接。

第一章绪论第一节概述1.桥梁组成: 上部结构、下部结构、支座、附属结构。

上部结构是跨越结构，是横越空间的部分（如梁桥指位于支座以上的部分) ，通常包括桥跨结构和桥面构造面构造两大部分。

上部结构的作用是跨越障碍并承受其上的桥面荷载和交通荷载。

桥面构造是指公路硷的行车道铺袋，铁路桥的道砟、枕木、轨道，以及伸缩缝、排水防水系统、人行道、安全带、路缘石、栏杆、照明系统等。

下部结构指桥梁支座以下的支承结构，它包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。

桥台设在桥跨结构的两端，它除了支承上部结构之外，还起到桥梁和路堤衔接并防止路堤下滑和坍塌的作用，其两侧做成填土或填石锥体并在表面加以铺砌，用来保证桥台和路堤的良好衔接，并保证桥头路堤的稳定。

桥跨结构与墩7台之间还设置支座，桥上还应设伸缩缝，通航河流还常设防止船只撞击墩台的防撞结构等。

二相关专业术语2.净孔径对于梁式桥是指设计洪水位上两个相邻桥墩台之间的净距。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

3.总孔径各孔净孔径的总和，它反映桥下宣泄洪水的能力4.计算跨径，轴心到轴心对于设有支座的梁桥，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指桥跨两相邻拱脚截面重心之间的水平距离。

桥梁结构的力学计算，是以计算跨径为基础的。

5.标准跨径对于梁式桥，公路是指两相邻桥墩中线之间的距离，或桥墩中线与桥台背前缘之间的距离：铁路梁式桥特大桥：多孔跨径总长大于1000米，单孔跨径大于150米大桥：1000米大于多孔跨径总长大于100米 150米，大于等于单孔跨径，大于等于40米桥长梁桥系指桥台挡砟前墙之间的长度：供桥系指拱上侧墙与桥台侧墙之间两伸缩缝外端之间的长度，钢架桥系指钢架顺跨度方向外侧间的长度。

6.四按结构体系分类7.梁式桥：简支梁、连续梁、悬臂梁梁式桥在竖向荷载作用下，支座只产生竖向反力，梁部结构只受弯剪（有时也受扭），不承受轴向力。

1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁是指供车辆和行人等跨越障碍（河流、山谷、还晚或其他路线等）的工程建筑物(跨越障碍的通道）。

桥梁由上部结构（包括桥跨部分和桥面构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使用而需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。

是支承上部结构、向下传递荷载的结构物）。

和支座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），五大部件：桥垮、桥墩、桥台、基础、支座五小部件：桥面铺装、排水防水系统、栏杆护栏、伸缩缝、灯光照明2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。

计算跨径：桥梁结构相邻两支座间的距离L称为计算跨径净跨径：对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。

总跨径：各孔径跨径之和称为总跨径。

桥梁全长：对梁长，两桥台侧墙或八字墙尾端之间的距离LT，称为桥梁全长。

桥梁建筑高度：桥面至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。

桥渡：以桥梁为主体包括桥头引线、导流堤等跨越河流、深谷、低洼地带的全部建筑物称桥渡3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按受力特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能力来承受荷载的。

在竖向荷载作用下，其支座反力也是竖直的；简支的梁部结构只受弯剪，不承受轴向力。

拱桥的主要承重结构是具有外形的拱圈。

在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯受剪。

在拱趾处支撑力除了竖向反力外，还有较大的水平推力悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较大的竖向（向上）和水平（向河心）力4.什么是桥梁的净空（限界）？它有什么用途？桥梁净空：包括桥面净空和桥下净空。

在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。

第二讲桥梁与隧道工程1B413010 掌握桥梁的组成、分类及主要施工技术1B413011桥梁的组成桥梁一般由桥墩、桥台和基础这几个部分组成。

1)净跨径梁式桥是设计洪水位上相邻两个桥墩(或桥台)之间的净距，用l 0表示。

对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

2)总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径(∑l 0)，它反映了桥下宣泄洪水的能力。

3)计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。

拱圈(或拱肋)各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。

4)桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。

对于无桥台的桥梁为桥面系行车道的全长。

5)桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。

桥高在某种程度上反映了桥梁施工的难易性。

6)桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。

7)建筑高度是桥上行车路面(或轨顶)标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。

公路(或铁路)定线中所确定的桥面(或轨顶)标高，对通航净空顶部标高之差，又称为容许建筑高度。

桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。

8)净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离，以f 0表示；计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。

9)矢跨比是拱桥中拱圈(或拱肋)的计算矢高f与计算跨径l之比(f/l)，也称拱矢度，它是反映拱桥受力特性的一个重要指标。

《公路工程技术标准》，凡是多孔跨径的全长不到8m和单孔跨径不到5m的结构物，均称为涵洞。

1B413012桥梁的分类(1)桥梁的基本体系桥梁工程的受力构件，总离不开拉、压、弯三种基本的受力方式，可以归结为梁式、拱式、悬吊式三种基本体系以及它们之间的各种组合。

铁路构筑物:桥梁的结构形式及分类桥隧建筑物包括桥梁隧道、涵洞等。

(一)桥梁分类1.按桥梁的长度分类按桥梁长度(L)可分为小桥(L<20 m)、中桥(20 m≤L<100 m).大桥(100 m≤L<500 m)和特大桥(L≥500 m)等。

2.按桥跨结构所用建筑材料分类(1)钢桥:钢桥桥跨结构的主体是钢梁。

钢桥的钢粱由型钢拼接而成,常见的有钢桁梁及钢板梁两种。

钢桥的质量轻,强度大,安装方便,多用于跨度较大的桥梁。

(2)混凝土桥:用钢筋混凝土或预应力混凝土制造梁部结构或刚构结构的桥。

这种桥梁经济实用，易于维修养护,使用广泛。

(3)石桥:用石料建造的桥。

这种桥经久耐用,可就地取材,造价低。

3.按桥梁结构形式分类按桥梁构造外形可分为梁式桥、拱式桥、斜拉桥等。

(1)梁式桥。

铁路桥梁采用最多的是梁式桥。

它是一种使用最广泛的桥梁形式，可细分为简支梁桥、连续梁桥和悬臂梁桥。

简支梁桥是指梁的两端分别为铰支(固定)端与活动端的单跨梁式桥。

连续梁桥是指桥跨结构连续跨越两个以上桥孔的梁式桥。

在桥墩.上连续，在桥孔内中断，线路在桥孔内过渡到另一根梁上的称为悬臂梁，采用这种梁的桥称为悬臂梁桥。

(2)拱式桥。

拱式桥由拱上建筑、拱圈和墩台组成。

在竖直荷载作用下，作为承重结构的拱肋主要承受压力，拱桥的支座既要承受竖向力，又要承受水平力。

因此，拱式桥对基础与地基的要求比梁式桥要高。

(3)斜拉桥。

斜拉桥是将梁用若干根斜拉索拉在塔柱上的桥。

它由梁、斜拉索和塔柱三部分组成。

斜拉桥是一种自锚式体系，斜拉索的水平力由梁承受。

梁除支撑在墩台上外，还支撑在由塔柱引出的斜拉索上。

4.按桥面所在位置分类(1)上承式桥:桥面位于主要承重结构(梁、拱、桥梁).上部的桥。

(2)下承式桥:桥面位于两主梁(桁架或板梁)或两拱肋之间,荷载先传至其下部的桥。

(3)中承式桥:在桥跨全长中,桥面在桥跨结构中部通过,即部分桥面位于主要承重结构上部,另一部分桥面位于主要承重结构下部的桥。
