整车控制系统的基本结构1.引言1.1 概述概述整车控制系统是指用于控制和管理汽车各种功能和操作的系统。
它包括传感器、执行器、电子控制单元(ECU)以及与其相关的软件和算法。
整车控制系统通过收集和处理车辆的各种信息,实现对车辆的精确和高效控制,从而提高驾驶的安全性、舒适性和性能。
现代整车控制系统已经成为汽车的核心技术之一,它负责监测和控制车辆的行驶状态,包括车速、加速度、制动力、转向角度等。
同时,它还能监测和控制汽车各个子系统的工作状态,如发动机、变速箱、悬挂系统、刹车系统等。
整车控制系统通过实时和准确地获取各种数据,为驾驶员提供全面的驾驶信息,帮助驾驶员做出正确的决策和操作。
整车控制系统的基本目标是提供稳定和安全的驾驶体验。
通过对车辆数据的实时监测和分析,整车控制系统能够识别并纠正可能导致事故的驾驶行为和车辆状态。
例如,当车辆发生侧滑或过多转向时,整车控制系统可以自动调整制动力或转向力,增强车辆的稳定性和控制性能。
此外,整车控制系统还能实现诸如自适应巡航控制、车道保持辅助、盲点监测等高级驾驶辅助功能,提高驾驶的舒适性和便利性。
整车控制系统的发展离不开不断进步的传感器技术和计算机处理能力。
随着传感器技术的不断革新和电子元器件的不断升级,整车控制系统的精确度和可靠性得到了大幅提升。
同时,人工智能和深度学习等技术的引入,使整车控制系统能够更加智能地学习和适应不同的驾驶条件和驾驶习惯,进一步提升了驾驶安全性和舒适性。
综上所述,整车控制系统作为汽车的核心技术之一,对驾驶安全性、舒适性和性能起着至关重要的作用。
随着科技的不断进步和创新,整车控制系统的功能和性能将会不断提升,为人们创造更安全、更智能、更便利的驾驶体验。
1.2 文章结构文章结构部分的内容应该是对整篇文章的组织框架进行介绍和概述。
可以按照以下方式进行撰写:文章结构部分:本文将围绕整车控制系统的基本结构展开详细阐述。
为了使读者更好地理解整车控制系统的原理和功能,本文将分为三个部分进行描述和分析。

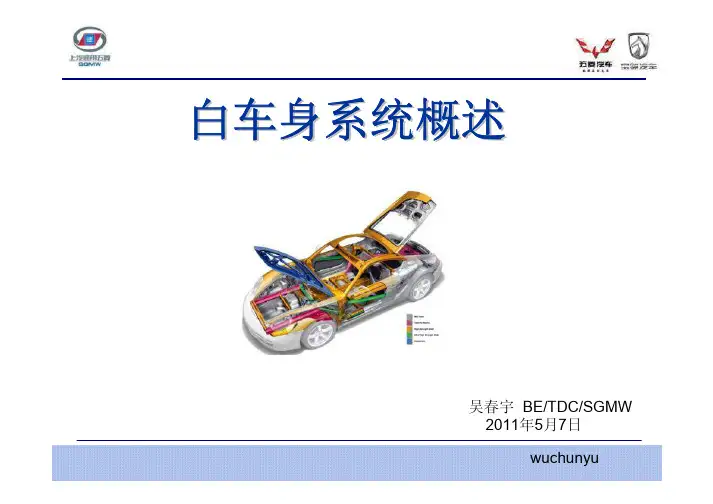

白车身系统概述吴春宇 BE/TDC/SGMW 2011年5月7日 wuchunyu编写本文的目的: 给大家对车身的结构有一个整体了解,对车身在整车上要实现的性能、功能 进行一个全面而简要的介绍,以便为大家将来在自己的工作岗位上工作时能有所 借鉴,不论你是否从事车身的设计,希望能对提升大家日常设计时的工作方式和 与相关区域及部门沟通效率有所帮助。
wuchunyu目 录1,整车的角度看车身 2,白车身的功能及结构介绍 3,白车身的材料 4,白车身的制造过程 5,白车身的明天—更快、更轻、更强wuchunyu1.整车的角度看车身首先来看看,一辆完整的汽车要实现什么功能?wuchunyu1.1整车性能集成概述Vehicle Structure 结构 Safety 安全 Energy 能量顾客 Thermal 温度 Vehicle Dynamics动力性法规+ 法规+人机工程+ 人机工程+美学Aerodynamics 空气动力性Durability 耐久性Noise & Vibration 震动和噪声wuchunyu整车按功能系统分解10. 动力总 成 15. 动力集成系统70. 电子60. 外饰Vehicle Technical Specification20. 底盘 30. 空调& 动力冷 却系统55. 车门盖 50. 白车身40. 内饰wuchunyu1.2车身系统占整车质量的比重GP50—宝骏630车身件质量 30% 整车其他部 件质量 70%整车其他部件质量 车身质量一般情况,车身占整车质 量的比重为30%左右。
wuchunyu2.0白车身的功能及结构介绍车身是整车的重要组成部分,开发整车是一项很复杂的工程,车身也一样,它 主要包括车身本体、车门及附件,由于它是汽车上载人的容器,因此要求车身应具 有良好的舒适性和安全性。
此外,乘用车身又是包容整车的壳体,能够最直观地反 映乘用车外观形象等特点,所以,乘用车身设计应非常注重外形造型,以满足人们 对轿车外形地审美要求,取得较好的市场。
汽车的主要结构参数和性能参数1. 整车装备质量(kg):汽车完全装备好的质量,包括润滑油、燃料、随车工具、备胎等所有装置的质量。
2. 最大总质量(kg):汽车满载时的总质量。
3.最大装载质量(kg):汽车在道路上行驶时的最大装载质量。
4. 最大轴载质量(kg):汽车单轴所承载的最大总质量。
与道路通过性有关。
5. 车长(mm):汽车长度方向两极端点间的距离。
6. 车宽(mm):汽车宽度方向两极端点间的距离。
7. 车高(mm):汽车最高点至地面间的距离。
8. 轴距(mm):汽车前轴中心至后轴中心的距离。
9. 轮距(mm):同一车轿左右轮胎胎面中心线间的距离。
10. 前悬(mm):汽车最前端至前轴中心的距离。
11. 后悬(mm):汽车最后端至后轴中心的距离。
12. 最小离地间隙(mm):汽车满载时,最低点至地面的距离。
13. 接近角(°):汽车前端突出点向前轮引的切线与地面的夹角。
14. 离去角(°):汽车后端突出点向后轮引的切线与地面的夹角。
15. 转弯半径(mm):汽车转向时,汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。
转向盘转到极限位置时的转弯半径为最小转弯半径。
16. 最高车速(km/h):汽车在平直道路上行驶时能达到的最大速度。
17. 最大爬坡度(%):汽车满载时的最大爬坡能力。
18. 平均燃料消耗量(L/100km):汽车在道路上行驶时每百公里平均燃料消耗量。
19. 车轮数和驱动轮数(n×m):车轮数以轮毂数为计量依据,n 代表汽车的车轮总数,m代表驱动轮数。
汽车发动机的基本参数包括发动机缸数,气缸的排列形式,气门,排量,最高输出功率,最大扭矩。
20、缸数:汽车发动机常用缸数有3、4、5、6、8缸。
排量1升以下的发动机常用3缸,1--2.5升一般为4缸发动机,3升左右的发动机一般为6缸,4升左右为8缸,5.5升以上用12缸发动机。
一般来说,在同等缸径下,缸数越多,排量越大,功率越高;在同等排量下,缸数越多,缸径越小,转速可以提高,从而获得较大的提升功率。
新能源汽车整车控制器系统结构和功能介绍新能源汽车作为⼀种绿⾊的运输⼯具在环保、节能以及驾驶性能等⽅⾯具有诸多内燃机汽车⽆法⽐拟的优点,其是由多个⼦系统构成的⼀个复杂系统,主要包括电池、电机、制动等动⼒系统以及其它附件(如图1所⽰)。
各⼦系统⼏乎都通过⾃⼰的控制单元(ECU)来完成各⾃功能和⽬标。
为了满⾜整车动⼒性、经济性、安全性和舒适性的⽬标,⼀⽅⾯必须具有智能化的⼈车交互接⼝,另⼀⽅⾯,各系统还必须彼此协作,优化匹配,这项任务需要由控制系统中的整车控制器来完成。
基于总线的分布式控制⽹络是使众多⼦系统实现协同控制的理想途径。
由于CAN总线具有造价低廉、传输速率⾼、安全性可靠性⾼、纠错能⼒强和实时性好等优点,⼰⼴泛应⽤于中、低价位汽车的实时分布式控制⽹络。
随着越来越多的汽车制造⼚家采⽤CAN协议,CAN逐渐成为通⽤标准。
采⽤总线⽹络可⼤⼤减少各设备间的连接信号线束,并提⾼系统监控⽔平。
另外,在不减少其可靠性前提下,可以很⽅便地增加新的控制单元,拓展⽹络系统功能。
⼀、整车控制器控制系统结构公司⾃⾏设计开发的新能源汽车整车控制器包括微控制器、模拟量输⼊和输出、开关量调理、继电器驱动、⾼速CAN总线接⼝、电源等模块。
整车控制器对新能源汽车动⼒链的各个环节进⾏管理、协调和监控,以提⾼整车能量利⽤效率,确保安全性和可靠性。
该整车控制器采集司机驾驶信号,通过CAN总线获得电机和电池系统的相关信息,进⾏分析和运算,通过CAN总线给出电机控制和电池管理指令,实现整车驱动控制、能量优化控制和制动回馈控制。
该整车控制器还具有综合仪表接⼝功能,可显⽰整车状态信息;具备完善的故障诊断和处理功能;具有整车⽹关及⽹络管理功能,其结构原理如图2所⽰。
下⾯对每个模块功能进⾏简要的说明:1、开关量调理模块开关量调理模块,⽤于开关输⼊量的电平转换和整型,其⼀端与多个开关量传感器相连,另⼀端与微控制器相接;2、继电器驱动模块继电器驱动模块,⽤于驱动多个继电器,其⼀端通过光电隔离器与微控制器相连,另⼀端与多个继电器相接;3、⾼速CAN总线接⼝模块⾼速CAN总线接⼝模块,⽤于提供⾼速CAN总线接⼝,其⼀端通过光电隔离器与微控制器相连,另⼀端与系统⾼速CAN总线相接;4、电源模块电源模块,可为微处理器和各输⼊和输出模块提供隔离电源,并对蓄电池电压进⾏监控,与微控制器相连;5、模拟量输⼊和输出模块模拟量输⼊和输出模块,可采集0~5V模拟信号,并可输出0~4.095V的模拟电压信号。
