35kV高压开关柜安装施工工艺方法

一般施工方案报审表工程名称：福建风电场机电设备安装工程编号： PZ-DQGIS-002致监理项目部：现报上35KV开关柜安装工程施工方案，请审查。

附件35KV 开关柜安装施工方案施工项目部（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审查意见：监理项目部（章）：总监理工程师：日期：注 1. 本表一式4份，由施工项目部填报，业主工程部和项目部、监理项目部各1份，施工项目部存 2份。

福建风电场机电设备安装工程35KV 开关柜安装施工方案电力建设集团有限公司风电站机电安装工程项目部2018 年 10 月批准：年月日审核：年月日编写：年月日目录一、编制依据 (1)二、施工准备 (1)三、施工方案 (2)四、质量保证措施 (3)五、安全保证措施 (4)六、环境保护措施 (4)1.编制依据：1.1 设计院提供的施工图纸及施工图纸会审文件。

主要电气图纸： 35KV 配电装置及 10kV 屋内配电装置电气图纸。

1.2《变电施工质量检验及评定标准》（电气装置篇）1.3《电力建设安全工作规程》。

1.4 已审批的《电气专业施工组织设计》。

2.施工准备：2.1 参加施工的人员要具备一定的专业技术水平，考试合格持证上岗，作业前充分熟悉图纸，并了解设备，结构特点，要进行全员技术交底，在专业技术人员指导下、质量部门人员监督下施工。

2.2 作业所需机具一般工器具：活扳手6″ 8 ″ 12 ″各 6 把锉刀8把直角尺 4 把线坠 2 个倒链3T 4 付力矩扳手50N·m 100N· m各 4 把机具：切割机 1 台电焊机 4 台冲击钻 4 台台钻 1 台母线煨弯机 1 台计量器具，施工所用的各种计量器具必须经计量检验后方可使用钢卷尺50m 1 把盒尺3m 2 把测量仪 1 台水平仪 1 套塞尺0.05×10 4 把2.3 施工前对土建的要求。

2.3.1. 屋顶、楼板施工完毕，不得有渗漏。

35KV变电所加装高压配电柜技术安全技术措施一、工程概况根据我矿工作安排，在6KV高压室1#电源进线柜（6109）东侧新增一台高压配电柜，其中需要将消弧谐柜一回路（6111）东移一台开关柜的位置，新增开关柜安装在1#电源进线柜（6109）与消弧谐柜一回路（6111）之间。

为保证设备安装安全顺利进行，特制订此安全技术措施。

二、施工时间2012年3月8日8点班三、施工人员施工负责人：张红灿葛天保施工人员：丁东振杨建雨朱时杰张青杰韩自豪李炎四、施工流程将新柜移至6KV变电所高压室东侧门→检查新柜、部件的完好性、配齐施工工具→请示调度室准备工作已完成→接到调度室允许施工命令后开始施工→开始停电(分联络)→验电（放电）、母线接地→拆除消弧谐柜→移至最东侧→安装新柜并接线→安装消弧谐柜并接线→请示送电→试送电，试检修→正式全面送电→施工完成五、施工前准备1、设备运抵35KV变电所后，机电车间负责人对设备进行清点检查，以厂提供的装箱单和图纸为依据，核实设备的名称、型号和规格，所附的零部件，检查设备的出厂合格证和其它技术资料及说明书是否齐全。

2、施工前，参加人员必须进行培训，参加人员必须熟悉施工的每个步骤。

并做好记录。

组织施工人员学习高压配电柜相关技术要求及标准。

学习时要结合实际反复推敲，认真领会。

3、施工过程中，需停6KV一回路电，受影响有：东风井1回路供电、下井1回路供电、平地压风机1回路供电、小吕沟供电、西风井1回路供电、杨南供电。

施工停电前进行通知。

并把地面6KV变电所1#变压器倒到2#变压器上运行,确保地面正常供电.4、施工前一天，机电车间写好停电联系票，工作票，操作票。

并进行审批。

5、施工前对工具进行检查，特别是验电器，要求变电所值班人员将验电器在有电的设备上验电，验明验电器完好，符合使用条件后方可使用。

确保工具的安全可靠。

6、要对设备各接触点逐个复查，确保接触点接触良好。

严禁电流回路短路，确保人身和设备的安全。

35kv高压成套开关柜安装作业指导书要点随着电力行业的发展和电网的不断扩大，35kv高压成套开关柜的安装工作变得越来越重要。

为了确保安装工作的顺利进行，制定一份详细的作业指导书是必不可少的。

本文将介绍35kv高压成套开关柜安装作业指导书的要点。

第一，施工前的准备工作。

在进行35kv高压成套开关柜的安装之前，需要进行一系列的准备工作。

首先，要对施工现场进行勘察，了解地形、地貌、土质等情况，确保施工的安全性。

其次，要准备好所需的施工工具和设备，包括起重机械、电焊机、电动工具等。

同时，还需要组织施工人员进行技术培训，确保他们具备安全操作的能力。

第二，安装过程中的注意事项。

在进行35kv高压成套开关柜的安装过程中，需要注意以下几个方面。

首先，要确保安装过程中的安全性，采取必要的防护措施，如佩戴安全帽、安全鞋等。

其次，要按照设计要求进行安装，确保各个部件的位置和连接方式正确。

同时，还要注意保护好设备，避免损坏。

此外，要定期进行安全检查，及时发现和处理安全隐患。

第三，施工后的验收工作。

在35kv高压成套开关柜的安装完成后，需要进行验收工作，以确保安装质量符合要求。

首先，要进行外观检查，检查设备的表面是否有划痕、变形等问题。

其次，要进行功能检查，测试设备的各项功能是否正常运行。

同时，还要进行电气性能测试，检测设备的绝缘电阻、接地电阻等指标是否符合要求。

最后，还要进行安全检查，确保设备的安全性。

第四，施工中的常见问题及解决方法。

在35kv高压成套开关柜的安装过程中，往往会遇到一些问题，如设备连接不坚固、电气性能不稳定等。

针对这些问题，需要及时采取相应的解决方法。

比如，对于设备连接不坚固的问题，可以采取加固措施，如增加螺栓的紧固力度。

对于电气性能不稳定的问题，可以进行电气性能测试，找出问题所在，并进行修复。

综上所述，35kv高压成套开关柜的安装作业指导书是确保安装工作顺利进行的重要文件。

在编写指导书时，需要关注施工前的准备工作、安装过程中的注意事项、施工后的验收工作以及常见问题及解决方法。

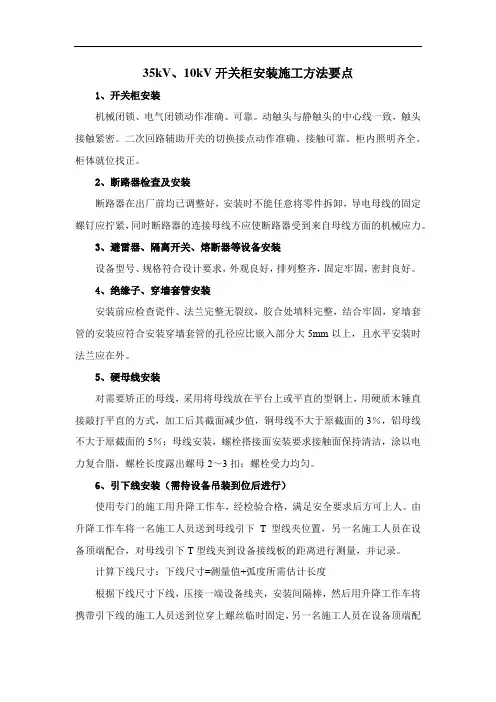

35kV、10kV开关柜安装施工方法要点1、开关柜安装机械闭锁、电气闭锁动作准确、可靠。

动触头与静触头的中心线一致，触头接触紧密。

二次回路辅助开关的切换接点动作准确、接触可靠。

柜内照明齐全。

柜体就位找正。

2、断路器检查及安装断路器在出厂前均已调整好，安装时不能任意将零件拆卸，导电母线的固定螺钉应拧紧，同时断路器的连接母线不应使断路器受到来自母线方面的机械应力。

3、避雷器、隔离开关、熔断器等设备安装设备型号、规格符合设计要求，外观良好，排列整齐，固定牢固，密封良好。

4、绝缘子、穿墙套管安装安装前应检查瓷件、法兰完整无裂纹，胶合处填料完整，结合牢固，穿墙套管的安装应符合安装穿墙套管的孔径应比嵌入部分大5mm以上，且水平安装时法兰应在外。

5、硬母线安装对需要矫正的母线，采用将母线放在平台上或平直的型钢上，用硬质木锤直接敲打平直的方式，加工后其截面减少值，铜母线不大于原截面的3％，铝母线不大于原截面的5％；母线安装，螺栓搭接面安装要求接触面保持清洁，涂以电力复合脂，螺栓长度露出螺母2～3扣；螺栓受力均匀。

6、引下线安装（需待设备吊装到位后进行）使用专门的施工用升降工作车，经检验合格，满足安全要求后方可上人。

由升降工作车将一名施工人员送到母线引下T型线夹位置，另一名施工人员在设备顶端配合，对母线引下T型线夹到设备接线板的距离进行测量，并记录。

计算下线尺寸：下线尺寸=测量值+弧度所需估计长度根据下线尺寸下线，压接一端设备线夹，安装间隔棒，然后用升降工作车将携带引下线的施工人员送到位穿上螺丝临时固定，另一名施工人员在设备顶端配合，满足视觉效果后做下记号，然后放下引下线，由画印点减去压伸量处截断导线，进行另一端设备线夹压接。

压接后用前面方法将引下线安装到位，接触面抹导电膏，上紧螺栓。

7、跳线安装线长=绝缘子串长×3.14/2按计算值下线，压出一端的设备线夹，有悬垂绝缘子串的将线夹穿好临时固定，用吊车将人员送到一端，把跳线压好的一端用螺栓临时固定好，移动升降工作车送人员到悬垂绝缘子串位置，将线夹连上悬垂绝缘子串，再移动吊臂到另一端，进行画印，画好后放下进行压接，注意减去压伸量。

高压开关柜安装施工方案一、前期准备1.1 施工前检查在施工前应检查开关柜及配套设备的外观，箱内是否清洁干燥，设备垫片是否正确放置，连接件及电缆端头是否正确装配，底部及两侧的地脚螺栓是否牢固。

1.2 施工现场交底在开工前，应与现场负责人进行施工交底，确认施工方案和要求，明确分工和责任，落实安全管理措施。

1.3 现场布置在安装高压开关柜前，应将施工现场的地面、墙壁等进行清理和处理，以保证施工环境干燥、整洁和安全。

同时，根据实际情况和图纸要求，确定高压开关柜的安装位置和方向。

二、安装准备2.1 开箱检查打开测量仪器箱子，检查产品名称、型号、规格、数量、生产日期等是否与购买清单相符，是否有受损的情况。

2.2 安装前的准备工作做好施工记录和现场管理工作，对现场电力与测量的其他设施进行检查和清洁，防止误操作引发安全风险。

2.3 安装位置根据工程要求确定高压开关柜的安装位置和方向，如图纸所示，标出悬挂脚、地脚螺栓的位置。

确定安装位置后，先打好地脚螺栓，并仔细检查螺栓是否垂直，调中位置和调整高度。

三、安装具体步骤3.1 安装箱体按照标明的位置和方向悬挂箱体，调整箱体位置，使同级的箱体间高度一致，并仔细检查水平误差。

悬挂后，按其四周的相邻箱体进行调整，使其高度处于同一水平面。

3.2 安装配电装置进行配电装置的安装时，要根据其使用性质、功能要求和工程实际情况，按照有关规定和要求进行正确的安装。

3.3 安装低压插座安装低压插座应符合相关要求和标准。

一般来讲，安装箱体大小为1200mmx1200mm以上的开关柜，须设置2个低压插座。

安装低压插座时，应注意与装置支架、垫板等的干净、接触良好、紧固可靠。

3.4 密封所有作为测量点的线路与设备接口当需进行密封处理。

在仔细检查后，用绝缘胶带、密封胶等对其进行包扎和封闭。

3.5 接地电器设备接地必不可少，因此安装时对该环节的注意要点也有可能会对电器设备的安全使用产生影响。

在多数情况下，接地总线必须和其他设备的总线分开，且配电运行安全时机电地线复合电缆和接地线要分开敷设，不能同时敷设。

目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (5)
5.1作业前施工条件 (5)
5.2施工准备 (6)
5.3主要作业内容 (8)
5.4质量检验 (12)
1适用范围
1.1电压等级
35kV及以下配网工程。

1.2电气类别
固定式、手车式开关柜的安装。

2编写依据
表2-1编写依据
3 作业流程图
图3-1 作业流程图 4 安全风险辨析与预控
表4-1 工作前安全风险辨析及预控措施表
表4-1（续）
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。

施工单位检查人：监理单位检查人：
日期：日期：
注：对存在风险且控制措施完善填写“√”，存在风险而控制措施
未完善填写“×”，不存在风险则填写“―”，未检查项空白。

5作业内容
5.1作业前施工条件
表5-1作业前施工条件
5.2施工准备
表5-2施工准备
表5-2（续）
5.3主要作业内容
表5-3主要作业内容
表5-3（续）
5.4质量检验
表5-4质量检验。

35kV高压开关柜安装施工工艺方法35kV 高压开关柜安装施工工艺方法1、工艺流程图：2、施工准备：（1）和设备厂家联系，复核各种设备的安装孔距及电缆进出孔位置是否和设计图纸相符。

（2）复核基础槽钢安装位置及水平度是否满足施工要求。

3、设备运输及进场：（1）盘柜随变电所其他设备一起进场。

（2）设备运到施工现场后，及时进行开箱检查，检查开关柜外壳是否有碰撞痕迹，各部位螺栓应紧固，油漆完整无锈蚀现象。

（3）检查开关柜铭牌是否与设计相符，产品说明书、合格证、备品备件等技术资料应齐全，并做好收集工作。

4、盘柜组立及拼接：（1）根据开关柜的安装孔尺寸，在槽钢上用墨斗弹出两条直线，定出第一面开关柜安装孔位置，然后用钢卷尺定出所有开关柜的安装孔位置，复核安装孔的对角线应相等。

（2）安装孔位置无误后用手电钻在槽钢上打孔，用攻丝器攻丝。

（3）用液压叉车将开关柜运至基础槽钢附近后，按设计图纸要求利用门型吊装支架将第一面开关柜安装到位。

（4）用自制吊装架吊装开关柜到基础槽钢上，利用线坠或水平仪校整开关柜的垂直度，调整完毕后应及时将开关柜固定。

用同样方法将第二面开关柜运至第一面柜附近约1米远（以能容一人进出的宽度为限）的位置，调整两柜盘面保持在同一水平面上（5）设备清洁处理①用吸尘器将开关柜外表面清扫干净，拿掉母线套筒防护罩并拆除套筒外侧设备运输及进场施工准备安装固定盘、柜组立及拼接接地35kV 开关柜安装流程图法兰挡板。

②检查套筒内母排固定螺栓是否缺失，松开母线双层铜排间的联接螺栓并取出套筒内的干燥剂。

③打开母线套筒上的操作法兰盘。

④用洁净的无纺布和脱脂棉蘸无水酒精（或丙酮）将套筒内表面、法兰连接面及母线铜排清理干净。

（6）盘柜拼接将硅脂（或中性凡士林）均匀涂抹至法兰连接面及法兰密封圈上，将密封圈压到法兰连接面处。

用跨顶平行移动第二面柜缓慢接近第一面柜，柜移动过程中，在柜顶母线套筒操作法兰孔处和两柜联接处观察母线的搭接情况，当出现母线联接错位及相邻盘柜不在同一水平面等情况时，应及时调整。

高压开关设备安装施工工艺1. 简介高压开关设备是电力系统中的重要设备，其正确的安装施工工艺对于确保电力系统的稳定运行至关重要。

本文档将介绍高压开关设备的安装施工工艺，以帮助工程师和技术人员进行正确的操作。

2. 工艺步骤以下是高压开关设备安装施工的主要步骤：2.1 准备工作在开始安装施工之前，需进行以下准备工作：- 确保施工区域安全，并做好相应的防护措施。

- 对安装现场进行清理，确保施工区域整洁。

- 检查高压开关设备及相关设备的完好性和质量。

2.2 安装设备按照以下步骤安装高压开关设备：1. 在距离电源适当位置处设置设备基础，并确保基础牢固。

2. 按照设备的尺寸和标注，将设备就位，同时注意设备的水平和垂直度。

3. 连接设备的接线端子，确保连接牢固，并正确接地。

4. 安装设备的附件和配件，如遮盖板、触头、操作机构等。

2.3 接入电源在接入电源之前，请确保已经完成以下步骤：- 根据设计要求，准备好对应的电源线路。

- 检查电源线路的质量和安全性。

接入电源的步骤如下：1. 将电源线缆连接到高压开关设备的接线端子。

2. 进行相应的线路测试和绝缘检测，确保电源接入正确且安全可靠。

2.4 调试和测试安装施工完成后，需进行调试和测试，确保高压开关设备的正常运行。

以下为测试步骤：1. 对设备进行功率接通和切断测试，确保设备的开关性能符合要求。

2. 进行设备的运行试验，检查设备各项功能和指标是否正常。

3. 进行绝缘测试和安全保护测试，确保设备的安全可靠性。

3. 安全注意事项在进行高压开关设备安装施工时，请务必注意以下安全事项：- 穿戴必要的个人防护装备，如安全帽、防护眼镜、绝缘手套等。

- 严格按照操作规程进行操作，遵循施工安全流程。

- 在操作过程中保持专注，避免分散注意力导致意外发生。

以上为高压开关设备安装施工工艺的简要介绍，希望能对您有所帮助。

在实际施工中，请确保遵循相关法规和标准，以确保工程质量和工人安全。

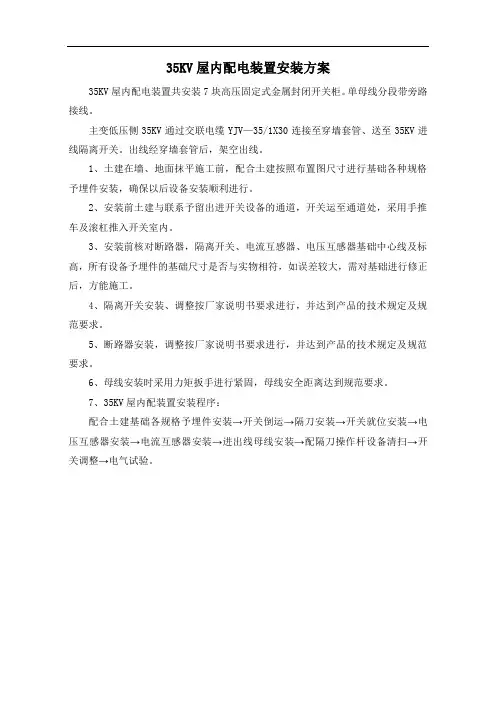

35KV屋内配电装置安装方案
35KV屋内配电装置共安装7块高压固定式金属封闭开关柜。

单母线分段带旁路接线。

主变低压侧35KV通过交联电缆YJV—35/1X30连接至穿墙套管、送至35KV进线隔离开关。

出线经穿墙套管后，架空出线。

1、土建在墙、地面抹平施工前，配合土建按照布置图尺寸进行基础各种规格予埋件安装，确保以后设备安装顺利进行。

2、安装前土建与联系予留出进开关设备的通道，开关运至通道处，采用手推车及滚杠推入开关室内。

3、安装前核对断路器，隔离开关、电流互感器、电压互感器基础中心线及标高，所有设备予埋件的基础尺寸是否与实物相符，如误差较大，需对基础进行修正后，方能施工。

4、隔离开关安装、调整按厂家说明书要求进行，并达到产品的技术规定及规范要求。

5、断路器安装，调整按厂家说明书要求进行，并达到产品的技术规定及规范要求。

6、母线安装时采用力矩扳手进行紧固，母线安全距离达到规范要求。

7、35KV屋内配装置安装程序：
配合土建基础各规格予埋件安装→开关倒运→隔刀安装→开关就位安装→电压互感器安装→电流互感器安装→进出线母线安装→配隔刀操作杆设备清扫→开关调整→电气试验。

35kv高压成套开关柜安装作业指导说明书一、前言本文档旨在对35kv高压成套开关柜的安装作业进行详细的指导说明，确保安装过程顺利进行并符合相关要求。

本指导说明书适合于35kv高压成套开关柜的安装作业人员参考。

二、安装前准备1. 确保安装场地满足相关要求，如地基平整、通风良好等。

2. 检查所需安装工具和设备的完好性和数量，确保满足安装需求。

3. 准备好所需的安装材料和配件，确保质量合格。

三、安装步骤1. 安装前的检查1.1 检查35kv高压成套开关柜的外观，确认无损坏或者缺陷。

1.2 检查配套设备和材料的齐全性，确保符合要求。

1.3 检查安装场地的环境和安全状况，消除潜在的安全隐患。

2. 安装基础2.1 根据设计要求和图纸，进行35kv高压成套开关柜的基础施工。

2.2 确保基础的平整度和强度符合要求。

2.3 安装基础完成后，进行基础的检查和验收。

3. 安装设备3.1 根据设计要求和图纸，进行35kv高压成套开关柜的设备安装。

3.2 确保设备安装位置准确无误，且固定坚固。

3.3 安装设备时，注意避免对设备造成损坏或者划伤。

4. 连接路线4.1 根据设计要求和图纸，进行35kv高压成套开关柜的路线连接。

4.2 确保路线连接正确无误，且连接坚固可靠。

4.3 进行路线连接后，进行路线的测试和验收，确保正常通电。

5. 调试和测试5.1 对35kv高压成套开关柜进行调试和测试，确保各项功能正常。

5.2 检查开关柜的各个部件和功能是否正常运行。

5.3 进行各项测试后，记录测试结果并进行验收。

6. 安全注意事项6.1 在安装过程中，严格遵守相关安全操作规程和标准。

6.2 确保安装人员穿戴符合要求的个人防护装备。

6.3 注意避免触碰高压设备，确保人身安全。

四、安装后验收1. 对35kv高压成套开关柜进行全面的验收和检查，确保安装质量符合要求。

2. 检查各项功能和部件是否正常运行。

3. 进行相关测试，如绝缘测试、开关试验等，确保设备安全可靠。

35KV高压开关柜技术规范书
一、0.35kV高压开关柜技术规范
1、0.35kV高压开关柜技术规范适用于0.35kV高压开关柜的设计、安装及使用。

2、高压开关柜的型式：本技术规范适用于柜体采用悬挂式或基础支架式的绝缘油浸式或干式（油罐）开关柜，控制柜采用基础支架式的干式柜体。

3、高压开关柜的施工要求：
（1）柜体的安装应符合《高压开关柜及其附属设备安装规程》的要求；
（2）在施工中要做到柜体和附属设备之间的耦合和安装质量可靠；
（3）要检查各接线端子的连接是否可靠，接线端子和接线夹都应接在接线端子上，并且采用正确的接法连接。

（4）每个高压开关柜应设置接地线，接地线应连到接地接点，确保接地良好；
（5）油浸式高压开关柜的安装必须遵循《高压绝缘油浸式开关柜安装规程》的要求；
（6）油罐式高压开关柜的安装必须遵循《高压绝缘油罐式开关柜安装规程》的要求；
（7）高压开关柜在安装完成后，应进行全面的查漏检查，并对防护措施进行试验，以确保正常运行。

4、高压开关柜的运行要求：
（1）严格遵守《高压开关柜及其附属设备的使用要求》的规定；（2）严格按高压开关柜操作规程进。

高压开关柜施工方案1. 概述高压开关柜是电力系统中重要的设备之一，用于对高压电力的控制和分配。

本文档将详细介绍高压开关柜的施工方案，包括施工准备、施工流程和质量控制等内容。

2. 施工准备在进行高压开关柜的施工前，需要进行以下准备工作：2.1 设计准备根据项目需求和技术要求，完成高压开关柜的设计工作，包括电气原理图、布置图和接线图等。

2.2 材料准备根据设计要求，准备好所需的材料，包括高压开关柜本体、高压电缆、电器元件等。

同时需要进行材料的检查和验收，确保质量符合要求。

2.3 施工人员和设备准备组织专业的施工人员进行施工，确保具备相应的电力工程施工资质和技能。

同时准备好所需的施工设备和工具，包括起重机械、电动工具等。

3. 施工流程高压开关柜的施工流程主要包括基础施工、安装调试和保护接地等环节。

3.1 基础施工基础施工是高压开关柜施工的第一步，包括基础布置、地坪处理和接地装置的安装等。

具体流程如下：1.根据设计要求，确定高压开关柜的布置和位置。

进行场地测量，确定布设尺寸和基础要求。

2.进行地坪处理，确保地面平整、无积水和无杂物。

根据设计要求，进行地基填充和压实操作。

3.安装高压开关柜的接地装置，确保接地电阻符合要求。

进行接地装置的连接和焊接。

3.2 安装调试安装调试是高压开关柜施工的重要环节，包括设备安装、电缆接线和试运行等。

具体流程如下：1.进行高压开关柜本体和电器元件的安装。

根据设计要求，安装好断路器、隔离开关、开关电源等设备。

2.进行高压电缆的接线工作。

根据电气接线图，将各个设备进行正确的接线，确保安全可靠。

3.进行设备的试运行。

按照设计要求和操作规程，对高压开关柜进行功能测试和运行试验，确保正常工作。

3.3 保护接地保护接地是高压开关柜施工的最后一步，用于确保设备和人员的安全。

具体流程如下：1.进行保护接地系统的布置和安装。

根据设计要求，安装好接地装置和接地导线，确保连接牢固可靠。

2.进行接地系统的测量和检查。

35kv高压成套开关柜安装作业指导书一、引言本文档旨在为35kv高压成套开关柜的安装作业提供详细指导。

本指导书将涵盖安装前的准备工作、安装过程中的注意事项以及安装后的验收和测试等内容。

请在进行安装作业前仔细阅读本指导书，并按照指导书的要求进行操作。

二、准备工作1. 确认安装位置：根据设计要求和现场实际情况，确定35kv高压成套开关柜的安装位置，并确保该位置符合相关安全要求。

2. 准备所需材料和工具：根据安装要求，准备好所需的电缆、接线端子、螺丝、垫片等材料，并准备好必要的工具，如扳手、电动螺丝刀、电缆剥皮工具等。

3. 安全措施：在进行安装作业前，确保所有操作人员已经接受相关安全培训，并佩戴好必要的个人防护装备，如安全帽、绝缘手套等。

4. 关闭电源：在进行安装作业前，确保相关电源已经关闭，并采取必要的措施防止误操作导致的电击事故。

三、安装过程1. 安装柜体：根据设计要求和现场实际情况，将35kv高压成套开关柜的柜体放置在预定位置上，并使用螺丝将其固定好。

2. 安装电缆：根据设计要求，将电缆引入开关柜内，并连接到相应的接线端子上。

在连接过程中，应确保电缆接头的绝缘良好，并采取必要的防水措施。

3. 安装开关设备：根据设计要求，将各种开关设备（如断路器、隔离开关等）安装到开关柜中，并正确连接到电缆和接线端子上。

在安装过程中，应注意设备的位置和固定方式，以确保其稳固可靠。

4. 连接控制线路：根据设计要求，将控制线路连接到相应的控制器和指示灯上，并进行必要的接线和标识工作。

在连接过程中，应注意线路的绝缘和接触良好，以确保控制功能的正常运行。

5. 安装辅助设备：根据需要，安装相应的辅助设备，如电能表、电压互感器等，并正确连接到相应的电缆和接线端子上。

在安装过程中，应注意设备的位置和固定方式，以及与主设备的连接方式。

6. 安装接地装置：根据设计要求，安装相应的接地装置，并确保其与开关柜、设备及电源的接地良好。

在安装过程中，应注意接地装置的位置和固定方式，以及与其他金属部件的连接方式。

F o r p e r s o n a l u s e o n l y i n s t u d y a n d r e s e a r c h;n o t f o r c o m m e r c i a l u s e宁夏华夏特钢330kV变电站工程330KV变电站电气安装工程35KV高压开关柜安装作业指导书编制：年月日安全审核：年月日质量审核：年月日审批：年月日目录1.编写依据---------------------------------------------12.主要工作量-------------------------------------------13.作业准备---------------------------------------------14.作业流程---------------------------------------------35.作业方法---------------------------------------------36.安健环境控制措施-------------------------------------77.质量控制措施及检验标准-------------------------------101、编写依据1.1、《电气装置安装工程盘柜及二次回路接线施工及验收规范》1.2、《电业安全工作规程》1.3、《电力建设安全工作规程》1.4、《变电站安健环设施标准》1.5、《电力设备预防性试验规程》1.6、《110kV~500kV送变电工程质量检验及评定标准》1.7、黑龙江省电力勘察设计研究院设计图纸1.8、厂家说明书2、主要工作量3、作业准备3.1人员配备3.2 工器具及仪器仪表配置表4-2 主要工器具及仪器仪表配置4、作业流程4.1作业（工序）流程图5、作业方法5.1施工准备，交底要有针对性；；；进行安全及技术交底5.2基础检查5.2.1 用水准仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。

35kv高压成套开关柜安装作业指导书一、引言高压成套开关柜是电力系统中重要的设备之一，用于控制和保护电力设备。

本指导书旨在详细介绍35kV高压成套开关柜的安装作业流程和注意事项，确保安装过程顺利进行，保证设备的正常运行。

二、安装前准备1. 确认安装位置：根据设计要求和现场情况，确定高压成套开关柜的安装位置，并进行标记。

2. 安装工具准备：准备好所需的安装工具和设备，包括扳手、螺丝刀、电动工具等。

3. 安装人员培训：确保安装人员具备相关的安全知识和操作技能，了解相关的安装规范和标准。

三、安装作业流程1. 安装地基：根据设计要求和现场情况，进行地基的准备工作，包括挖掘、夯实等。

2. 安装柜体：将高压成套开关柜的柜体按照设计要求放置在地基上，并使用水平仪进行调整，确保柜体水平。

3. 安装支架：根据设计要求，安装支架，并使用水平仪进行调整，确保支架水平。

4. 安装电缆槽：根据设计要求，安装电缆槽，并确保电缆槽与柜体之间的连接坚固可靠。

5. 安装电缆：根据设计要求，将电缆连接到高压成套开关柜的对应位置，并进行绝缘处理和连接固定。

6. 安装电力设备：根据设计要求，将高压成套开关柜的电力设备（如断路器、隔离开关等）安装到柜体中，并进行固定和连接。

7. 安装控制装置：根据设计要求，将高压成套开关柜的控制装置（如保护装置、仪表等）安装到柜体中，并进行固定和连接。

8. 连接电源：根据设计要求，将高压成套开关柜与电源进行连接，并进行绝缘测试和接地处理。

9. 调试测试：根据设计要求，对安装完成的高压成套开关柜进行调试和测试，确保设备的正常运行。

10. 安全防护：在安装完成后，对高压成套开关柜进行安全防护措施，包括加装防护罩、标识等。

四、安全注意事项1. 安全帽和防护鞋是必需的个人防护装备，必须佩戴。

2. 在安装过程中，严禁使用带电工具，必要时需断电操作。

3. 严禁在高压成套开关柜上堆放杂物，保持周围环境整洁。

4. 在进行电缆连接时，必须确保电缆的绝缘完好，避免短路和漏电。

高压开关柜安装流程及注意事项一、高压柜拆包装及吊装就位高压柜在装卸车上把包装拆除。

转移设备的时候由于吊车只能把设备吊到门口，设备都很笨重而且门又不宽，室外到室内还有几级台阶或斜坡不能把设备直接放上叉车或者滚筒推进去，有的设备还不能放在地上，一般都有一个10-15cm高的基础，常用枕木在室外门口垫一个小平台，垫起来的高度跟几级台阶或里面的基础差不多，上面铺两根槽钢，槽钢一端搭在枕木上，另一端搭在室内或者基础上，槽钢的凹槽朝上，将设备平稳吊落在槽钢上，然后用撬棍伸入槽钢凹槽内将设备沿着槽钢移到室内，室内用滚筒或者叉车接住即可实现设备转移。

图一：将设备吊装至铺好的平台上(此为电容器)图二：将设备平移进室内，室内使用的是链条葫芦二、高压开关柜就位及拼装图三：高压柜全部就位后就是这样歪歪斜斜的，注意两排高压柜之间也有槽钢找准主屏位置，一般是找#1主变进线柜或#2主变进线柜为主屏，找齐对正一般以三点一线的方法，即穿墙套管B相中心、主屏B相进线中心和主屏前盖板中心。

图四：这是在找主屏的中心，位置找准了之后记得打水平。

多排高压柜之间是以母线桥连接，先将靠主变进线侧的高压柜位置定位好，再次利用四点一线的方法找齐母线桥对侧的高压柜，则对侧的高压柜以母线桥高压柜为基准找齐对正，如此一来，不论有多少高压柜都能把位置找准。

此时要注意的一点就是，母线桥连接的两排高压柜是要反相序的，一定要注意，这个情况一般是设计院与生产厂家之间就协商好了的，但是安装过程中还是要注意，如果没有反相序就要厂家做出相应的整改。

图五：这是母线桥两端，注意相序。

图六:这张图可以看出来反相序了主屏就位后立刻用水平尺打水平，看是否需要垫片垫平，打完水平后立刻电焊固定。

将其他高压柜朝主屏靠拢。

高压柜与高压柜之间是靠连接屏螺丝卡紧的，前后都有，当高压柜就位后，打开高压柜前后柜门以及母线室门板以及顶盖门板。

连屏过程中切记要一块一块的朝主屏靠拢连紧，有的为了省事先把前柜门的连屏螺丝拧紧完再拧紧后柜门的，这样做有个弊端，因为现在市场上的高压柜五花八门，质量也参差不齐，每一个高压柜之间的配合不一定那么紧密，前柜门卡紧了后后柜门不一定对的上，如果其中有高压柜连接不好，要立即处理，不然就是痛苦的返工。

35KV高压开关柜安装施工方案一、施工前准备工作1.安排专业人员进行施工，包括电气工程师、施工队长、电工等。

2.准备施工所需工具和材料，包括电钻、电焊机、螺丝刀、电缆、连接器等。

3.安排专业人员进行现场勘测，确定安装位置和布置方式。

4.对施工现场进行环境检查，确保施工条件符合要求。

二、开关柜安装工程1.开关柜的位置确定：根据设计图纸确定开关柜的位置，并进行标线。

2.组件检查：检查开关柜的各个组件是否完好，如电缆插头、连接器等。

3.开挖基坑：根据开关柜尺寸和要求，在开关柜位置开挖基坑，并进行加固处理。

4.安装柜体和机械连锁装置：在基坑内安装开关柜的柜体，并安装机械连锁装置，确保开关柜的稳定和安全运行。

5.安装电力系统：根据设计要求，安装开关柜的电力系统，包括电缆、电缆槽等。

6.连接器安装：根据开关柜的布置要求，安装开关柜的连接器，连接各个电缆。

7.电气设备安装：根据设计图纸，将开关柜需要的电气设备（如断路器、电流互感器等）安装到开关柜内。

8.导线连接：根据设计图纸，将电缆和电气设备进行正确连接。

9.线缆布线：根据导线和电缆的安装位置，进行线缆的布线。

10.检查和试运行：对安装好的开关柜进行检查和试运行，确保其正常运行和安全可靠。

三、施工安全措施1.施工人员必须穿戴符合安全要求的工作服和个人防护用品。

2.施工现场必须设置明显的警示标志，确保周围人员的安全。

3.施工期间，必须遵守相关的电气安全操作规程和操作规定。

4.施工过程中，严禁乱拉乱接电缆，确保电缆连接的安全可靠。

5.使用电气工具时，必须检查其绝缘情况，确保使用安全。

6.施工现场必须保持清洁整齐，防止器材和工具杂乱无章。

四、施工质量控制1.施工过程中，必须按照设计要求进行施工，确保施工质量。

2.开关柜的各个组件必须安装牢固，不得出现松动现象。

3.开关柜的电力系统和连接器必须正确安装，不得出现接触不良现象。

4.施工完成后必须进行检查和试验，确保开关柜的运行正常和安全可靠。

一般施工方案报审表工程名称：福建风电场机电设备安装工程编号：PZ-DQGIS-002注 1.本表一式 4 份，由施工项目部填报，业主工程部和项目部、监理项目部各 1 份，施工项目部存 2 份。

福建风电场机电设备安装工程35KV开关柜安装施工方案电力建设集团有限公司风电站机电安装工程项目部2018年10月批准：年月日审核：年月日编写：年月日目录一、编制依据 (1)二、施工准备 (1)三、施工方案 (2)四、质量保证措施 (3)五、安全保证措施 (4)六、环境保护措施 (4)1.编制依据：1.1设计院提供的施工图纸及施工图纸会审文件。

主要电气图纸：35KV配电装置及10kV屋内配电装置电气图纸。

1.2《变电施工质量检验及评定标准》（电气装置篇）1.3《电力建设安全工作规程》。

1.4 已审批的《电气专业施工组织设计》。

2.施工准备：2.1 参加施工的人员要具备一定的专业技术水平，考试合格持证上岗，作业前充分熟悉图纸，并了解设备，结构特点，要进行全员技术交底，在专业技术人员指导下、质量部门人员监督下施工。

2.2作业所需机具一般工器具：活扳手6″ 8″ 12″各6把锉刀 8把直角尺4把线坠2个倒链3T 4付力矩扳手50N·m 100N·m 各4把机具：切割机1台电焊机4台冲击钻4台台钻1台母线煨弯机1台计量器具，施工所用的各种计量器具必须经计量检验后方可使用钢卷尺50m 1把盒尺3m 2把测量仪1台水平仪1套塞尺0.05×10 4把2.3施工前对土建的要求。

2.3.1. 屋顶、楼板施工完毕，不得有渗漏。

2.3.2. 结束室内地面工作2.3.3.预留孔符合设计要求，并且孔洞盖板齐全。

2.3.4.门窗安装完毕。

2.3.5.土建工作全部完成并办交接手续。

2.3.6.通风装置及照明安装工作结束，并运行良好，上下水接通，并经验收合格。

2.4施工组织：施工负责人：卢秋洁组员：吴伟芳、许业如、仰碧云、吴锐涛、贾献文、童苏龙、蒋燕、刘美英3.施工方案：3.1盘柜安装：3.1.1基础制安：3.1.1.1基础槽钢下料前应找平找直，并在土建地面二次抹面前进行安装。
