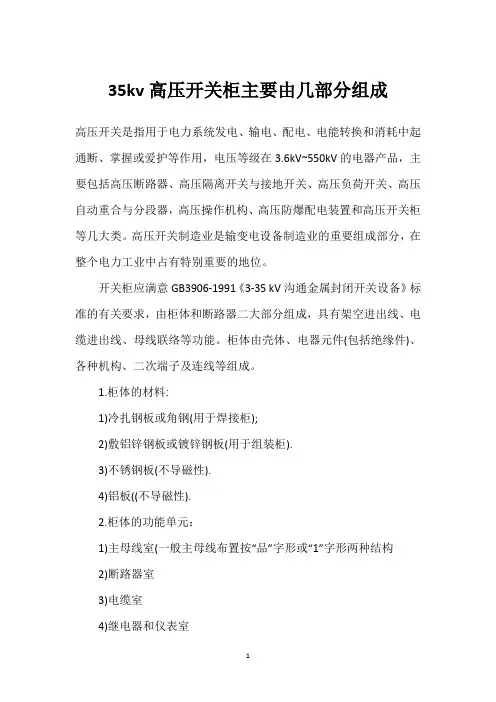

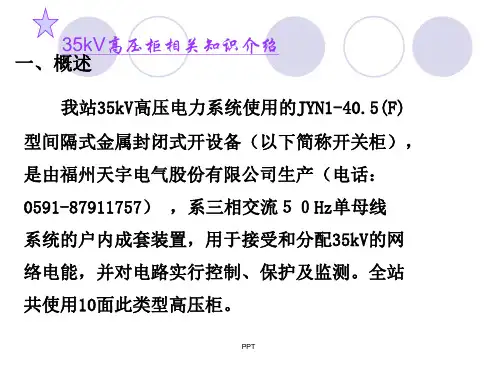

35kv高压开关柜主要由几部分组成
高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、掌握或爱护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有特别重要的地位。

开关柜应满意GB3906-1991《3-35 kV沟通金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

1.柜体的材料:
1)冷扎钢板或角钢(用于焊接柜);
2)敷铝锌钢板或镀锌钢板(用于组装柜).
3)不锈钢板(不导磁性).
4)铝板((不导磁性).
2.柜体的功能单元：
1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构
2)断路器室
3)电缆室
4)继电器和仪表室
5)柜顶小母线室
6)二次端子室。

35kv高压开关柜的组成
35kV高压开关柜由以下几个主要部分组成：
1. 外壳：由防护和绝缘材料制成的外部壳体，用于保护内部的电器设备免受外界的影响和损害。

2. 隔断：用于将高压回路与接地回路隔离，防止电流泄漏。

隔断通常由导电材料制成，具有良好的绝缘性能和耐电弧能力。

3. 断路器：用于控制和切断高压电路中的电流。

断路器通常由可靠的电磁或机械装置控制，以确保在故障发生时能快速切断电流，并保护其他设备和人员的安全。

4. 绝缘子：用于保护高压电路与接地回路之间的绝缘。

绝缘子通常由耐热、耐电弧材料制成，可以有效地隔离高压电路和外部环境。

5. 控制和保护装置：用于监控和控制高压开关柜的操作状态，并在需要时采取相应的保护措施。

控制和保护装置通常包括电流、电压、温度和压力传感器，以及接触器、继电器和保护装置。

6. 接地设备：用于将电流导入地面，以确保人员和设备的安全。

接地设备通常由导电材料制成，可以有效地将电流导入地面。

7. 连接件和导线：用于连接不同部分的电器设备，并传输电流和信号。

连接件和导线通常由导电材料制成，具有良好的导电
性和耐久性。

8. 操作机构：用于手动操作高压开关柜的各个部分，如断路器和隔断。

操作机构通常由可靠的机械装置或电动机控制，以确保准确和安全的操作。

35kv开关柜耐压标准35kV开关柜耐压试验标准是为了确保开关柜在正常使用过程中，能够承受设计要求的电压、电流和温度等条件，保证设备的可靠性和安全性。

一、根据国家标准和相关规范，35kV高压开关柜的耐压试验可以分为工频耐压试验和直流耐压试验两种。

1. 工频耐压试验工频耐压试验是对35kV开关柜进行的一种常规检测方法，其试验电压为被试设备额定电压的一倍多至数倍，不低于1000V。

试验过程中，需要将被试设备接入试验电源，然后逐步升压至试验电压，并保持一定时间。

试验过程中，试验人员和设备要保证安全，防止高压电击等事故的发生。

2. 直流耐压试验直流耐压试验是另一种对35kV开关柜进行耐压试验的方法，试验过程中需要使用直流高压电源，试验电压同样为被试设备额定电压的一倍多至数倍。

直流耐压试验与工频耐压试验的区别在于，直流电压的上升和下降速度较慢，可以更好地检测设备的局部放电情况。

试验过程中，试验人员需要对设备进行监测，确保试验的安全性和有效性。

在进行35kV开关柜的耐压试验时，除了以上两种方法外，还可以采用局部放电试验、SF6气体泄漏检测等方法，以确保设备的安全可靠。

试验过程中，需要严格按照国家标准和规范进行操作，确保试验的有效性和安全性。

二、在进行35kV开关柜的耐压试验时，试验人员还需要注意以下几点：1.试验设备的选用：应选择合适的试验设备，如高压试验变压器、高压分压器等，确保试验电压、电流等参数符合试验要求。

2.试验场地的选择：试验场地应远离高压设备、建筑物和人员，确保试验过程中不会对周围环境和人员造成影响。

3.试验前的准备工作：试验前应进行充分的安全检查，确保试验设备、试验场地和试验人员均符合试验要求。

4.试验过程中的安全措施：试验过程中，试验人员应穿戴专业防护服，确保人身安全。

试验现场应有专人负责安全监护，防止意外事故的发生。

总之，35kV开关柜的耐压试验标准是为了确保设备在正常使用过程中，能够承受设计要求的电压、电流和温度等条件，保证设备的可靠性和安全性。

35kv高压开关柜操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!35kV高压开关柜是电力系统中重要的组成部分，用于控制、保护和监测高压电力设备。

35kv高压开关柜一、引言35kv高压开关柜是电力系统中用于控制和保护电力设备的重要装置之一。

它在配电系统中起到接通和切断高压电源的作用，同时也可以监测电流、测量电压、进行保护等功能。

本文将介绍35kv高压开关柜的基本结构、工作原理、常见故障及维护等方面的内容。

二、基本结构35kv高压开关柜的基本结构包括开关箱体、断路器、隔离开关、接地开关等部分。

1.开关箱体：是35kv高压开关柜的外壳，用于保护内部元件，同时也起到防尘、防水、防腐蚀的作用。

2.断路器：是35kv高压开关柜中最重要的组件之一，用于将高压电源接通或切断，保护电力系统的稳定运行。

3.隔离开关：用于切断电源与负载之间的电气连接，通常在断路器之前安装，起到保护断路器的作用。

4.接地开关：用于将带电元件与地之间建立可靠的连接，以实现电气设备的安全接地。

三、工作原理35kv高压开关柜的工作原理主要包括以下几个步骤：1.接通电源：当需要接通高压电源时，先关闭断路器，然后将隔离开关合闸，确保电源与负载之间建立电气连接。

2.切断电源：当需要切断高压电源时，先将隔离开关拉闸，隔断电源与负载之间的电气连接，然后关闭断路器，切断高压电源。

3.监测电流、测量电压：在工作过程中，35kv高压开关柜还可以监测电流变化，测量电压大小，以便对电力系统进行保护和控制。

四、常见故障与维护1.断路器故障：断路器在工作过程中可能会因为机械磨损、接触不良等原因发生故障。

对于断路器故障，需要及时进行检修和更换。

2.接触不良：由于高压开关柜中接触部分长期使用，接触面可能会出现氧化、腐蚀等问题，导致接触不良。

定期清洁和维护接触部分可以减少接触不良的发生。

3.绝缘故障：35kv高压开关柜中的绝缘部分可能会因为外力损伤、老化等原因发生故障，需要定期检查和维护绝缘部分。

在进行维护操作时，应确保断开电源，穿戴好绝缘手套、护目镜等个人防护装备，避免发生意外。

五、总结35kv高压开关柜在电力系统中具有重要作用，通过接通和切断高压电源，实现对电力设备的控制和保护。

35kv高压开关柜使用年限标准35kv高压开关柜使用年限标准一、设备类型35kv高压开关柜是一种广泛应用于电力系统的设备，其主要功能是在一定条件下开合高压电流，实现对电能的传输和控制。

高压开关柜的类型多样，包括固定式、手车式、金属封闭式等，其使用年限会因设备类型、制造工艺、使用环境等因素而有所差异。

二、使用年限范围一般来说，35kv高压开关柜的使用年限标准为20-30年。

然而，实际使用年限会受到多种因素的影响，如设备质量、维护和检修频率、操作人员的技能水平、环境因素等。

在使用过程中，应严格按照相关规定进行操作，并定期进行维护和检修，以确保设备的安全和稳定运行。

三、维护和检修为了延长35kv高压开关柜的使用年限，定期的维护和检修是必不可少的。

应制定详细的维护和检修计划，包括对设备的清洁、润滑、紧固、电气部分的检查等。

在检修过程中，应特别注意对开关柜的机械部件、电气连接、绝缘部分进行检查，发现问题及时处理。

此外，应定期对设备进行预防性试验，以确保其性能符合要求。

四、更新和改造随着技术的发展和电力系统的升级，35kv高压开关柜也需要进行更新和改造。

应定期对设备进行评估，根据评估结果确定是否需要进行更新或改造。

在更新或改造过程中，应选择符合现行规范和标准的设备，以确保其性能和质量达到要求。

五、操作人员培训操作人员的技能水平和经验对35kv高压开关柜的使用年限有重要影响。

应定期对操作人员进行培训，提高其技能水平和安全意识。

操作人员应熟悉设备的工作原理、操作规程和应急处理措施，能够熟练地进行设备的操作和维护。

六、安全措施在35kv高压开关柜的使用过程中，安全是最重要的因素之一。

应采取以下安全措施：1.严格执行操作规程，确保设备的操作符合安全规定。

2.对设备进行定期的安全检查和维护，确保其处于良好的工作状态。

3.操作人员应配备合格的防护用品和安全工具，避免因操作不当导致的意外伤害。

4.对设备周围的环境进行定期清理和消毒，防止因环境污染导致的设备损坏。

35kv高压开关柜1. 引言35kv高压开关柜是电力系统中的重要设备，用于控制和保护高压电力设备。

本文将介绍35kv高压开关柜的基本概念、结构、工作原理以及常见故障及处理方法。

2. 概述35kv高压开关柜是一种用于控制和保护高压电力设备的设备，主要用于配电系统、发电系统和变电站等场所。

它在电力系统中扮演着重要的角色，能够实现对电源的接通和切断操作，并能进行对电力设备的控制和保护。

3. 结构35kv高压开关柜通常由以下几个部分组成：3.1 主开关室主开关室是35kv高压开关柜的核心部分，通常包括高压隔离开关、电流互感器、电压互感器等设备。

主开关室负责将供电线路与开关柜内的设备连接，并能够实现对电源的接通和切断操作。

3.2 隔离开关室隔离开关室通常包括负重开关、隔离开关等设备。

它们用于对电力设备进行隔离，以便进行安全维护和检修工作。

3.3 保护室保护室通常包括过流保护装置、差动保护装置等设备。

它们用于对电力设备进行保护，以防止过电流、过负荷等故障的发生。

4. 工作原理35kv高压开关柜的工作原理可以简单概括为以下几个步骤：1.接通电源：通过操作高压隔离开关，将供电线路与开关柜内的设备连接起来，使电源得以接通。

2.控制设备：通过操作负重开关、隔离开关等设备，实现对电力设备的控制和隔离。

3.保护设备：通过过流保护装置、差动保护装置等设备，对电力设备进行保护，以防止过电流、过负荷等故障的发生。

4.切断电源：当需要切断电源时，通过操作高压隔离开关，使电源得以切断。

5. 常见故障及处理方法35kv高压开关柜在使用过程中可能会出现各种故障，下面介绍几种常见故障及处理方法：5.1 开关失灵如果高压隔离开关无法正常连接或切断电源，可能是开关失灵。

此时，可以先检查开关是否被异物卡住，若有异物，则清除异物；若无异物，则需要更换开关。

5.2 保护装置报警保护装置报警通常是由于电力设备出现故障引起的。

此时，应先检查故障设备，并及时进行维修或更换。

35KV高压开关柜技术规范书
一、总则
1.1本技术规范的任务是规定35KV（35千伏）高压开关柜的结构和技术要求，确保其质量、可靠性和使用性能。

二、基本要求
2.1产品结构
（1）35KV高压开关柜采用双层柜体结构，由外壳、开关柜底板和底支架组成。

（2）外壳材质为热浸镀锌钢板制成，具有良好的阻燃性能。

（3）底板采用热浸镀锌钢板制成，可以设置旁路开关，支持装置安装。

2.2功能性能
（1）35KV高压开关柜具有高可靠性、安全性和可靠性，可以用于普通环境。

（2）根据客户需要，可配置热继电器、电压保护装置或其它控制装置。

（3）高压开关柜具有高侧和低侧两个节点，用于连接电力系统。

当高压开关柜打开时，可以切断高压系统的电源。

2.3使用性能
三、技术参数
3.1电气性能
（1）额定电压：35KV （2）额定频率：50HZ。

35kv高压开关柜简介35kv高压开关柜是一种用于电力系统的电气设备，主要作用是在电力配电系统中实现电路的开闭、控制和保护。

本文将对35kv高压开关柜的结构、工作原理、应用领域等进行详细介绍。

结构35kv高压开关柜一般由高压柜体、隔离开关、真空断路器、电流互感器、电压互感器、保护和控制设备等组成。

•高压柜体：高压柜体是35kv高压开关柜的主体部分，由金属外壳、断路器室、交流室、低压室等组成，承载着安装其他组件的功能。

•隔离开关：隔离开关主要用于在检修和维护过程中与电源主回路分离，确保操作人员的安全。

•真空断路器：真空断路器是35kv高压开关柜中最重要的组件之一，用于对电路进行开闭操作和短路保护。

其具有结构简单、操作可靠、维护方便等优点。

•电流互感器和电压互感器：电流互感器和电压互感器主要用于对电流和电压进行测量和保护。

它们将高压系统中的电流和电压转化为低压信号，供保护和控制设备使用。

•保护和控制设备：保护和控制设备主要用于对35kv 高压开关柜进行监测和控制。

它们包括微机保护装置、仪表、显示屏等，可以实现对电路状态的实时监测和故障诊断。

工作原理35kv高压开关柜的工作原理主要包括开闭操作、保护和控制。

•开闭操作：通过操作隔离开关和真空断路器，实现对电路的开闭操作。

当电路需要断开时，先操作隔离开关将电源与主回路隔离，然后操作真空断路器进行断电操作。

•保护：35kv高压开关柜中的保护装置主要包括过电流保护、短路保护、过载保护等。

这些保护装置可以根据电路的工作状态，及时切断电源，保护电力设备的安全运行。

•控制：35kv高压开关柜中的控制装置可以实现对电路状态的监测和控制。

通过微机保护装置和显示屏，可以实时监测电路的运行情况，并提供故障诊断和操作指导。

应用领域35kv高压开关柜广泛应用于电力系统中的变电站、工矿企业、轨道交通等场所。

它们可以实现对电力设备的开闭、控制和保护，确保电力系统的安全运行。

在变电站中，35kv高压开关柜用于对电力系统进行分配和控制，实现电能的传输和配送。

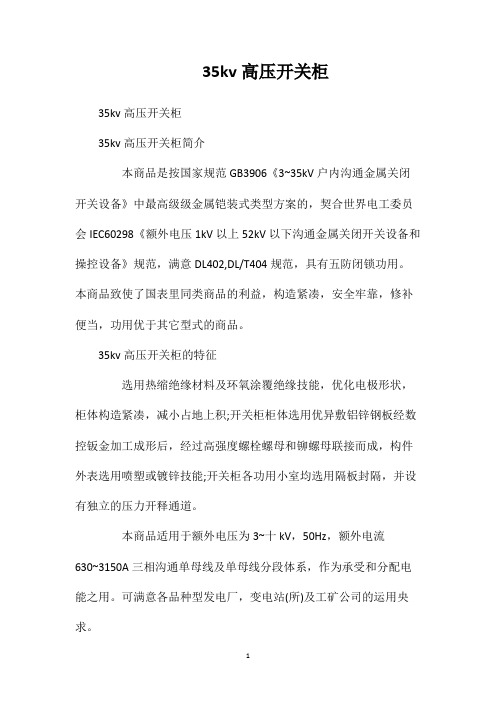

35kv高压开关柜35kv高压开关柜35kv高压开关柜简介本商品是按国家规范GB3906《3~35kV户内沟通金属关闭开关设备》中最高级级金属铠装式类型方案的，契合世界电工委员会IEC60298《额外电压1kV以上52kV以下沟通金属关闭开关设备和操控设备》规范，满意DL402,DL/T404规范，具有五防闭锁功用。
