高压验电器使用方法-CAL-FENGHAI.-(YICAI)-Company One1高压验电器的正确使用高压验电器：（High-pressure electroscope）系列高压验电器由电子集成电路制成的声光报警装置性能稳定、可靠。
具有全电路自检功能和抗干扰性强等特点。
系列高压验电器适用于 220V-500V 、6KV 、10KV 、35KV 、110KV 、220KV 、500KV 交流输配电线路和设备的验电，无论是白天或夜晚、室内变电所站或室外架空线上，都能正确、可靠地使用，是电力系统电气部门必备的安全工具。
高压验电器分类：按照适用电压等级可分为：验电器、6KV、10KV验电器、35KV、66KV验电器、110KV、220KV验电器、500KV验电器。
高压验电器技术参数：（1）6KV高压验电器有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm（2）10KV高压验电器有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm（3）35KV高压验电器有效绝缘长度：1870mm 手柄长度：120mm 节数：5 护环直径：57mm 接触电极长度：50mm（4）110KV高压验电器适用电压等级：110KV 回态长度60cm 伸态长度200cm（5）220KV高压验电器适用电压等级：220KV 回态长度80cm 伸态长度300cm（6）500KV高压验电器适用电压等级：500KV 回态长度160cm 伸态长度720cm高压验电器使用范围：额定频率：50HZ （我国与部分国家规定家庭电路的电压使用标准为220v50Hz ，即家庭用电电压为220v 这是交流电的标志，我国所用的交流电频率都为50hz,波形为标准正弦波）中国家用电压是220V，人体安全电压是不高于36V 而日本和一些欧洲的国家家用电压是110V，电压高比电压低输送相同功率电能所用的输电线路要小，但其电力变压设备、动力设备所需的线圈匝数要多、绝缘要求也高。

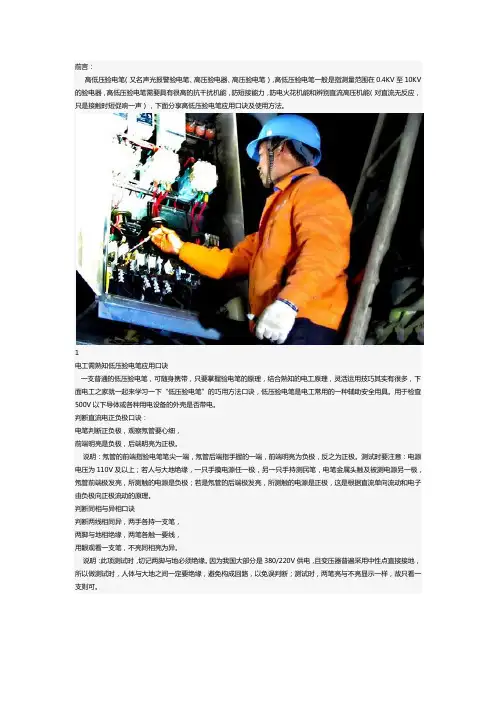

前言：高低压验电笔（又名声光报警验电笔、高压验电器、高压验电笔），高低压验电笔一般是指测量范围在0.4KV至10KV 的验电器，高低压验电笔需要具有很高的抗干扰机能，防短接能力，防电火花机能和辨别直流高压机能（对直流无反应，只是接触时短促响一声），下面分享高低压验电笔应用口诀及使用方法。
1电工需熟知低压验电笔应用口诀一支普通的低压验电笔，可随身携带，只要掌握验电笔的原理，结合熟知的电工原理，灵活运用技巧其实有很多，下面电工之家就一起来学习一下“低压验电笔”的巧用方法口诀，低压验电笔是电工常用的一种辅助安全用具。
用于检查500V以下导体或各种用电设备的外壳是否带电。
判断直流电正负极口诀：电笔判断正负极，观察氖管要心细，前端明亮是负极，后端明亮为正极。
说明：氖管的前端指验电笔笔尖一端，氖管后端指手握的一端，前端明亮为负极，反之为正极。
测试时要注意：电源电压为110V及以上；若人与大地绝缘，一只手摸电源任一极，另一只手持测民笔，电笔金属头触及被测电源另一极，氖管前端极发亮，所测触的电源是负极；若是氖管的后端极发亮，所测触的电源是正极，这是根据直流单向流动和电子由负极向正极流动的原理。
判断同相与异相口诀判断两线相同异，两手各持一支笔，两脚与地相绝缘，两笔各触一要线，用眼观看一支笔，不亮同相亮为异。
说明：此项测试时，切记两脚与地必须绝缘。
因为我国大部分是380/220V供电，且变压器普遍采用中性点直接接地，所以做测试时，人体与大地之间一定要绝缘，避免构成回路，以免误判断；测试时，两笔亮与不亮显示一样，故只看一支则可。
2判断交流电与直流电口诀：电笔判断交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。
说明：首先告知读者一点，使用低压验电笔之前，必须在已确认的带电体上验测；在未确认验电笔正常之前，不得使用。
判别交、直流电时，最好在“两电”之间作比较，这样就很明显。
测交流电时氖管两端同时发亮，测直流电时氖管里只有一端极发亮。
高压验电器的使用流程1. 简介高压验电器是一种用于检测高压线路是否带电的工具。
它通过感应高压电场，并发出警示信号来提醒用户。
本文档将介绍高压验电器的使用流程，以帮助用户正确高效地使用高压验电器。
2. 准备工作在使用高压验电器之前，需要进行一些准备工作，以确保使用安全和准确。
2.1 检查验电器首先，检查验电器的外观是否完好，没有明显损坏或松动的部分。
确保验电器的外壳没有裂纹或变形。
2.2 充电如果验电器需要电池供电，确保电池已充满。
连接电池充电器，根据说明书的要求进行充电。
2.3 佩戴个人防护装备在进行高压线路检测时，必须佩戴必要的个人防护装备。
这包括安全帽、绝缘手套、防护眼镜和防静电鞋等。
3. 高压验电器的使用步骤3.1 确定工作区域安全在开始使用高压验电器之前，必须确保工作区域安全。
排除所有可能存在的危险因素，如高压电线、湿漉漉的地面和可燃物等。
3.2 打开验电器按下验电器开关，打开验电器。
等待片刻，让验电器进行自检。
3.3 进行环境检测将验电器靠近高压线路，以感应电场。
观察验电器的指示灯或显示屏，确认是否有电压存在。
通常，如果有电压存在，验电器会发出声音或显示电压数值。
3.4 处理带电线路如果验电器检测到线路带电，需要做好相应的处理措施。
首先，确定带电线路的电压等级和电流大小。
根据安全操作规程，选择合适的个人防护装备，并确保在离线路足够远的位置进行操作。
3.5 记录检测结果对每个检测的高压线路，记录下其电压值和带电情况。
这将有助于后续的安全评估和维护工作。
3.6 关闭验电器使用完毕后，按下验电器的开关，关闭验电器。
4. 安全注意事项4.1 避免直接接触高压线路在操作过程中，绝对不要直接接触高压线路。
否则可能导致触电和严重的伤害。
4.2 使用合适的个人防护装备始终佩戴合适的个人防护装备，以减少事故的风险。
包括安全帽、绝缘手套、防护眼镜等。
4.3 使用合格的高压验电器只使用通过质量检测的合格高压验电器，避免使用劣质或损坏的设备。

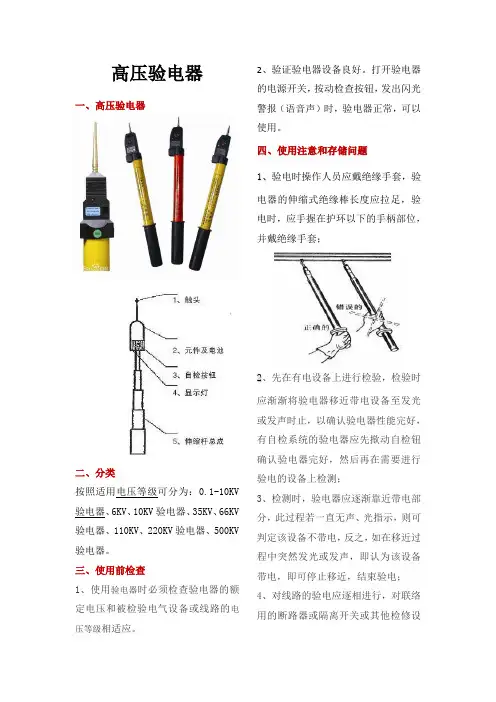

高压验电器一、高压验电器二、分类按照适用电压等级可分为：0.1-10KV 验电器、6KV、10KV验电器、35KV、66KV 验电器、110KV、220KV验电器、500KV 验电器。
三、使用前检查1、使用验电器时必须检查验电器的额定电压和被检验电气设备或线路的电压等级相适应。
2、验证验电器设备良好。
打开验电器的电源开关，按动检查按钮，发出闪光警报（语音声）时，验电器正常，可以使用。
四、使用注意和存储问题1、验电时操作人员应戴绝缘手套，验电器的伸缩式绝缘棒长度应拉足，验电时，应手握在护环以下的手柄部位，并戴绝缘手套；2、先在有电设备上进行检验，检验时应渐渐将验电器移近带电设备至发光或发声时止，以确认验电器性能完好，有自检系统的验电器应先揿动自检钮确认验电器完好，然后再在需要进行验电的设备上检测；3、检测时，验电器应逐渐靠近带电部分，此过程若一直无声、光指示，则可判定该设备不带电，反之，如在移近过程中突然发光或发声，即认为该设备带电，即可停止移近，结束验电；4、对线路的验电应逐相进行，对联络用的断路器或隔离开关或其他检修设备验电时，应在其进出线两侧各相分别验电。
对同杆塔架设的多层电力线路进行验电时，先验低压、后验高压，先验下层、后验上层，先验近侧、后验远侧；5、对电容量较大的设备（如长架空线、电缆线路、移相电容器等）进行验电时，由于剩余电荷较多，一时不易将电荷泄放完，因此，刚停电后即进行验电，验电器仍会发亮，出现这种情况，应过几分钟后再进行验电，直至验电器指示无电为止；6、人体与带电体应保持足够的安全距离，10kV高压的安全距离为1 m以上；7、室外使用时，天气必须良好，雨、雪、雾及湿度较大的天气中不宜使用普通绝缘杆的类型，以防发生危险，应使用雨雪型验电器；8、每次使用完毕，在收缩绝缘棒及取下回转指示器放人包装袋之前，应将表面尘埃擦拭干净，并存放在干燥通风的地方，以免受潮。

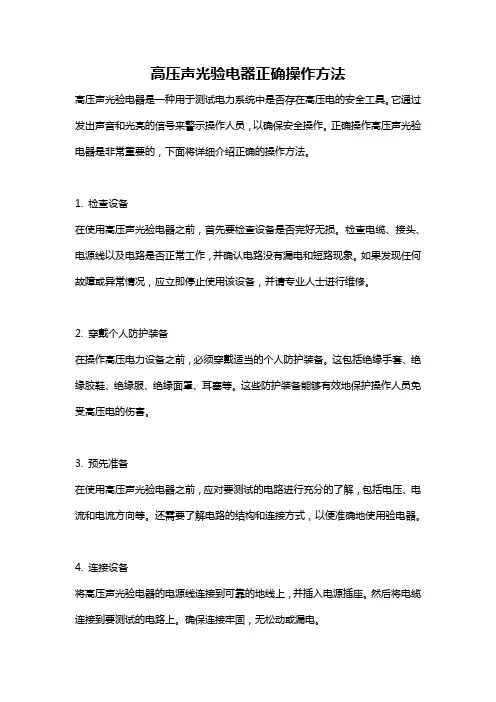

高压声光验电器正确操作方法高压声光验电器是一种用于测试电力系统中是否存在高压电的安全工具。
它通过发出声音和光亮的信号来警示操作人员，以确保安全操作。
正确操作高压声光验电器是非常重要的，下面将详细介绍正确的操作方法。
1. 检查设备在使用高压声光验电器之前，首先要检查设备是否完好无损。
检查电缆、接头、电源线以及电路是否正常工作，并确认电路没有漏电和短路现象。
如果发现任何故障或异常情况，应立即停止使用该设备，并请专业人士进行维修。
2. 穿戴个人防护装备在操作高压电力设备之前，必须穿戴适当的个人防护装备。
这包括绝缘手套、绝缘胶鞋、绝缘服、绝缘面罩、耳塞等。
这些防护装备能够有效地保护操作人员免受高压电的伤害。
3. 预先准备在使用高压声光验电器之前，应对要测试的电路进行充分的了解，包括电压、电流和电流方向等。
还需要了解电路的结构和连接方式，以便准确地使用验电器。
4. 连接设备将高压声光验电器的电源线连接到可靠的地线上，并插入电源插座。
然后将电缆连接到要测试的电路上。
确保连接牢固，无松动或漏电。
5. 启动设备按下高压声光验电器的开关，使其处于工作状态。
此时，设备会发出声音和光亮的信号，提醒操作人员是否存在高压电。
同时，验电器的指示灯也会显示电流的强弱和电流方向。
6. 测试电路仔细观察高压声光验电器的指示灯和发出的声音和光亮信号。
如果指示灯亮起、信号响起或发出闪烁等信号，说明存在高压电。
此时，应立即停止操作，断开电源，通知电力公司或专业人士进行检修。
7. 结束操作在测试完电路之后，应将高压声光验电器的电源切断，并拔出电源插头。
然后将电缆从电路上拆除，并将设备妥善存放在干燥通风的地方。
除了上述提到的操作方法，还需牢记以下几点：- 操作人员应具备足够的电力知识和实践经验，以便正确理解和解释验电器的信号。
- 在操作中要保持清醒，不得在疲劳或受到其他干扰时进行测试。
- 不可将高压声光验电器用于超出其额定电压范围的电路测试，否则会导致设备损坏甚至人身伤害。

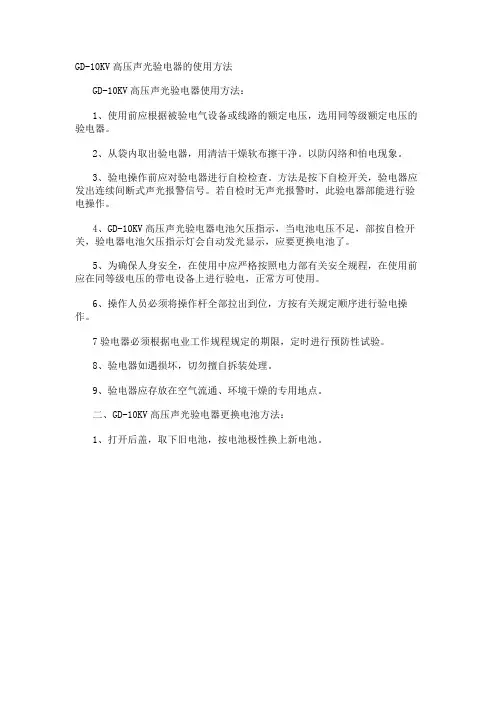

GD-10KV高压声光验电器的使用方法
GD-10KV高压声光验电器使用方法：
1、使用前应根据被验电气设备或线路的额定电压，选用同等级额定电压的验电器。
2、从袋内取出验电器，用清洁干燥软布擦干净。
以防闪络和怕电现象。
3、验电操作前应对验电器进行自检检查。
方法是按下自检开关，验电器应发出连续间断式声光报警信号。
若自检时无声光报警时，此验电器部能进行验电操作。
4、GD-10KV高压声光验电器电池欠压指示，当电池电压不足，部按自检开关，验电器电池欠压指示灯会自动发光显示，应要更换电池了。
5、为确保人身安全，在使用中应严格按照电力部有关安全规程，在使用前应在同等级电压的带电设备上进行验电，正常方可使用。
6、操作人员必须将操作杆全部拉出到位，方按有关规定顺序进行验电操作。
7验电器必须根据电业工作规程规定的期限，定时进行预防性试验。
8、验电器如遇损坏，切勿擅自拆装处理。
9、验电器应存放在空气流通、环境干燥的专用地点。
二、GD-10KV高压声光验电器更换电池方法：
1、打开后盖，取下旧电池，按电池极性换上新电池。

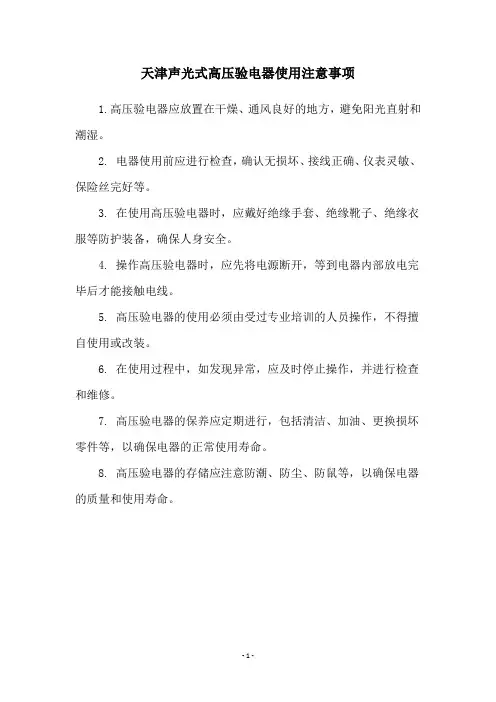

天津声光式高压验电器使用注意事项
1.高压验电器应放置在干燥、通风良好的地方，避免阳光直射和潮湿。
2. 电器使用前应进行检查，确认无损坏、接线正确、仪表灵敏、保险丝完好等。
3. 在使用高压验电器时，应戴好绝缘手套、绝缘靴子、绝缘衣服等防护装备，确保人身安全。
4. 操作高压验电器时，应先将电源断开，等到电器内部放电完毕后才能接触电线。
5. 高压验电器的使用必须由受过专业培训的人员操作，不得擅自使用或改装。
6. 在使用过程中，如发现异常，应及时停止操作，并进行检查和维修。
7. 高压验电器的保养应定期进行，包括清洁、加油、更换损坏零件等，以确保电器的正常使用寿命。
8. 高压验电器的存储应注意防潮、防尘、防鼠等，以确保电器的质量和使用寿命。
- 1 -。
声光高压直流验电器的使用与保养及操作规程声光高压直流验电器的使用与保养直流验电器是用于检测轨交系统直流电是否存的安全检测工具，属于电阻型接触式验电器，声光指示，分体结构，由验电指示器、限流杆、负极接地线、绝缘操作杆四部分构成。
指示器接受单芯片ASIC厚模技术，匀电场布线。
操作杆接受高品质环氧树脂和高品质玻璃纤维。
使用与操作：1）操作人员必需依据《电力安全工作规程》进行作业。
2）使用前，应依据被验电气设备的额定电压，选用合适型号的验电器，并检查其外观良好。
3）将负极接地线上端的插头牢靠地插进首节杆末端的插孔内。
4）自检测试：按住测试按钮，声光报警正常，此时负极接地夹接触侧面测试螺钉，声光报警消失，移开负极接地夹声光报警恢复正常。
此为良品。
5）在进行验电操作前，可使用配套的相应电压等级的“高压直流信号发生器（回路测试仪）”，对该验电器进行完好性的验证合格后，方可进行验电操作。
（替代规程中的到有电设备上试验）。
6）拉伸全部绝缘操作杆，使其拉足并定位。
并检查机械结构良好。
7）将负极接地夹牢靠地夹在负极钢轨或变电所负极母排上，验电器头接触被测试金属进行验电。
8）在有电部位上进行验电测试，再到施工部位进行测试，然后回到有电部位上复测，以确保安全。
不得以验电器的自检试验替代本项操作。
保养与试验：1）验电器应存放在空气流通环境干燥的专用柜。
2）外观检查，若发觉验电器损坏，缺件，切勿擅自处理，需适时送修或更换。
3）自检试验，若自检时无声无光或声光变弱，需检查电池是否电量不足，当电池电量低于2.7V时，验电指示器停止工作。
更换新电池后再连续自检试验。
若故障还在，请适时联系修理或更换。
4）定期试验：为保证人身和设备的安全，验电器必需依据《电力安全工作规程》规定的期限（周期为1年），定期进行防备性试验。
防备性试验前，应先进行外观检查，当发觉验电指示器的外壳有缺损，绝缘杆有裂纹等明显缺陷时，不宜进行防备性试验，应适时送修或更换。
高压验电器的使用方法
高压验电器是用来检查高压线路和电力设备是否带电的工具，是变电所常用的基本的安全用具。
检查线路或者设备是否带电，目的是为了保障人身安全，因此，正确使用高压验电器验电必须做到如下几点：
投入使用的高压验电器必须是经电气试验合格的验电器，高压验电器必须定期试验，确保其性能良好。
使用高压验电器必须穿戴高压绝缘手套、绝缘鞋、并有专人监护。
在使用验电器之前，应首先检验电器是否良好、有效，还应在电压等级相适应的带电设备上检验报警是否正确，方能到需要接地的设备上验电，禁止使用电压等级不对应的验电器进行验电，以免现场测验时得出错误的判断。
要对线路逐相进行验电，对联络用的断路器或隔离开关或其他检查设备验电时，应对其进出线两侧各相分别验电。
对同杆架设的多层电力线路进行验电时，先验低压，后验高压，先验下层，后验上层。
对电容器组验电时，应待其放电完毕后再进行。
在验电时，要让验电器顶端的金属工作触头逐渐靠近带电部位，至氖泡发光或发出音响报警信号为止，不可直接接触电气设备的带电部分，验电器不应受邻近带电体的影响，以至发出错误的信号。
验电时如果需要使用梯子，应使用绝缘材料的牢固梯子，并应采取必要的防滑措施，禁止使用金属材料的梯子。
高压声光验电器原理使用注意事项示例文章篇一：哎呀呀，你知道高压声光验电器吗？这玩意儿可神奇啦！我先跟你讲讲它的原理哈。
高压声光验电器就像一个超级灵敏的小侦探，专门用来检测有没有高压电。
它里面有一些特别厉害的零件，就好像是小侦探的眼睛、耳朵和鼻子。
当它靠近高压电的时候，那些电就会像调皮的小精灵一样，让验电器里面的零件感受到它们的存在。
然后，验电器就会通过发光和发出声音来告诉我们：“嘿，这里有电哟！”那使用高压声光验电器的时候，可得小心再小心！比如说，在使用之前，一定要认认真真地检查一下，看看它是不是完好无损的。
这就好比你要去参加一场比赛，不得先检查一下你的运动鞋有没有破洞，不然跑着跑着鞋子坏了可咋办？使用的时候，还得注意保持正确的姿势。
你想想，如果姿势不对，就像你写字的时候姿势歪歪扭扭的，能写好字吗？同样的道理，使用验电器姿势不对，可能就检测不准啦。
还有哦，千万不能在大风或者下雨天使用。
风呼呼地吹着，雨哗哗地下着，这多影响验电器的判断呀！这就好像你在嘈杂的市场里听别人说话，能听得清楚吗？另外，如果验电器发出了声光信号，那可一定要重视，不能当作没听见没看见。
这就像老师在课堂上提醒你要认真听讲，你能不理会吗？总之，高压声光验电器是个很重要的工具，但使用的时候一定要严格按照要求来，不然出了差错可就麻烦大啦！我觉得呀，只有认真对待，才能让它发挥出最大的作用，保障我们的安全！示例文章篇二：《高压声光验电器，你了解多少？》先来说说它的原理吧。
就好像我们在黑暗中寻找宝藏，需要一盏明灯照亮道路一样，高压声光验电器就是那盏能帮我们检测高压电是否存在的“明灯”。
它的原理其实并不复杂，当高压电场靠近它的时候，就会引起验电器内部的一些变化，就好像是我们心里有了小秘密，表情会变得不一样似的。
然后呢，它就会通过声光的方式告诉我们：“嘿，这里有电哟！”是不是很有趣？那使用高压声光验电器的时候，又有哪些注意事项呢？这可太重要啦！比如说，使用之前一定要检查它是不是完好无损的呀。
高压验电器安全技术操作规程
1 客观的
为了规范高压验电器的正确操作和安全使用，特制订本规程。
2 适用范围
本程序适用于轧机棒料保证作业区高压验电器的使用和维护。
3 工作内容及要求
3.1验电器的额定电压应与设备的电压水平兼容。
使用前应用旋转测试器检查风车旋转正常，无脱轴卡死现象。
3.2 打开电源开关，按动检查按钮，发出闪光警报（语言声）时，验电器正常，可以使用。
3.3 验电器距离高压线路150-200mm时，发出闪光警报（语言声），当风轮接触高压裸线时，风轮旋转。
3.4 闪光报警（语言声）部分直流工作电压为
4.5V、不得低于
3.9V、电流不得超过450mA±10%。
如果闪光灯不亮或不闪烁，请更换
电池（2# 3-4节）。
3.5 用完后应立即关断电源，以免浪费电池。
长时间不用时取出
电池，以防腐蚀影响绝缘。
3.6 高压验电器应存放在干燥通风的地方，以防受潮，避免强烈
震动或冲击，应按电业安全规定操作，定期检查试验。
宁夏声光式高压验电器使用注意事项
1.在使用声光式高压验电器前，应先检查设备是否完好无损，没有松
动或破损的地方；
2.进行验电前，应先将验电器进行调试，确保设备的灵敏度和精度；
3.使用过程中，应严格按照使用说明进行操作，不得私自更改设备参数；
4.对于未经过专业培训的人员，不得擅自操作验电器，以免发生危险；
5.在验电器正常工作时，禁止触摸验电器、导线和被检测设备，以免
触电；
6.验电器使用完毕后，应清洁设备并将其存放在干燥通风处，以延长
设备的使用寿命。
高压验电器怎么用？高压验电器的使用方法
摘要: 一般来说，不管我们做什幺工作，从事什幺行业，保障自身生命安全都是第一位的。
这也就是高压验电器一个比较重要的作用，为了检修工人在检查高压线路和电力设备时，判断这些设备是否带电，以此来判断接下来的工作计划...
一般来说，不管我们做什幺工作，从事什幺行业，保障自身生命安全都是第一位的。
这也就是高压验电器一个比较重要的作用，为了检修工人在检查高压线路和电力设备时，判断这些设备是否带电，以此来判断接下来的工作计划。
可以这样说：高压验电器，是电力检修员工开启生命保障的重要一步。
高压验电器是用来检查高压线路和电力设备是否带电的工具，是变电所常用的最基本的安全用具。
检查线路或者设备是否带电，目的是为了保障人身安全，因此，正确使用高压验电器验电必须做到如下几点：
投入使用的高压验电器必须是经电气试验合格的验电器，高压验电器必须定期试验，确保其性能良好。
使用高压验电器必须穿戴高压绝缘手套、绝缘鞋、并有专人监护。
在使用验电器之前，应首先检验电器是否良好、有效，还应在电压等级相适应的带电设备上检验报警是否正确，方能到需要接地的设备上验电，禁止使用电压等级不对应的验电器进行验电，以免现场测验时得出错误的判断。
要对线路逐相进行验电，对联络用的断路器或隔离开关或其他检查设备验电时，应对其进出线两侧各相分别验电。
