高压验电器使用方法-CAL-FENGHAI.-(YICAI)-Company One1高压验电器的正确使用高压验电器：（High-pressure electroscope）系列高压验电器由电子集成电路制成的声光报警装置性能稳定、可靠。

具有全电路自检功能和抗干扰性强等特点。

系列高压验电器适用于 220V-500V 、6KV 、10KV 、35KV 、110KV 、220KV 、500KV 交流输配电线路和设备的验电，无论是白天或夜晚、室内变电所站或室外架空线上，都能正确、可靠地使用，是电力系统电气部门必备的安全工具。

高压验电器分类：按照适用电压等级可分为：验电器、6KV、10KV验电器、35KV、66KV验电器、110KV、220KV验电器、500KV验电器。

高压验电器技术参数：（1）6KV高压验电器有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm（2）10KV高压验电器有效绝缘长度：840mm 手柄长度：120mm 节数：5 护环直径：55mm 接触电极长度：40mm（3）35KV高压验电器有效绝缘长度：1870mm 手柄长度：120mm 节数：5 护环直径：57mm 接触电极长度：50mm（4）110KV高压验电器适用电压等级：110KV 回态长度60cm 伸态长度200cm（5）220KV高压验电器适用电压等级：220KV 回态长度80cm 伸态长度300cm（6）500KV高压验电器适用电压等级：500KV 回态长度160cm 伸态长度720cm高压验电器使用范围：额定频率：50HZ （我国与部分国家规定家庭电路的电压使用标准为220v50Hz ，即家庭用电电压为220v 这是交流电的标志，我国所用的交流电频率都为50hz,波形为标准正弦波）中国家用电压是220V，人体安全电压是不高于36V 而日本和一些欧洲的国家家用电压是110V，电压高比电压低输送相同功率电能所用的输电线路要小，但其电力变压设备、动力设备所需的线圈匝数要多、绝缘要求也高。

如何正确使用操作高压直流验电器直流验电器如何操作一.使用方法及注意事项为保证人身和设备的安全，确保验电器的完好性，验电器应存放在空气流通、环境干燥的场所。

验电操作前应对验电器进行自检，方法是：按下自检按钮验电指示器应发出清楚的声光报警信号。

若自检无声光指示信号时不得进行验电操作。

验电操作前还须检查接地引下线是否完好，接触点是否牢靠。

二.验电操作次序为：（1）将接地引下线的地轧，牢靠地夹在良好的接地轨或极上。

（2）将接地引下线上端的插头牢靠地插进首节杆末端的插孔内。

（3）旋上验电指示器，并进行自检试验。

（4）拉伸全部绝缘操作杆，使其拉足并定位。

（5）操作人员应先将该验电器的有电部位上验电，证明该验电器性能完好，然后在施工部位上验电，确认施工部位是否有电，最后，还应回复到有电部位进行复验，以确保该验电器的完好性。

GD—1500高压直流验电器接受微功耗集成电路，静态功耗极微，因此长期使用无须更换电池，当进行自检试验不能发出声光信号时，再考虑更换电池。

验电器如遇损坏，切勿擅自处理，请适时与我公司联系修理或更换。

关于直流验电器的使用直流验电器为保证人身和设备的安全，验电器必需按规定，每半年进行一次定期防备性试验。

金属片自然下垂；当物体接触金属球，且物体带有电荷时，两片金属片因带有同种电荷相互排斥而张开。

地铁、高铁、轻轨运营系统必备的安全用具。

直流验电器接受微功耗集成电路，静态功耗极微；因此长期使用无须更换，电池当进行自检试验不能发出声光信号时，再考虑更换电池。

它和金属杆相连接，金属杆穿过橡皮塞，其下端挂两片极薄的金属箔，封装在玻璃瓶内。

检验时，把物体与金属板接触，假如物体带电，就有一部分电荷传到两片金箔上；金属箔由于带了同种电荷，彼此排斥而张开，所带的电荷越多，张开的角度越大；假如物体不带电，则金属箔不动。

当已知物体带电时，若要识别它所带电荷的种类，只要先把这带电体与金属球接触一下，使金箔张开。

然后，再用已知的带充分多正电的物体接触验电器的金属球，假如金属箔张开的角度更大，则表示该带电体的电荷为正的；反之，假如金属箔张开的角度减小，或先闭合而后张开，则表示带电体的电荷是负的。

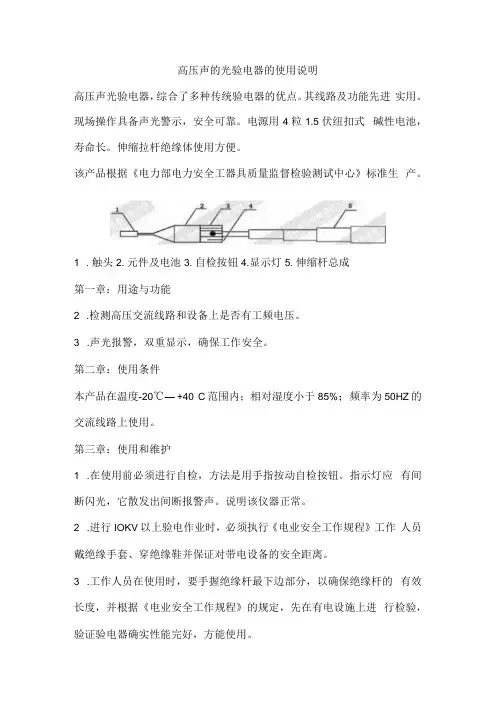

高压声的光验电器的使用说明
高压声光验电器，综合了多种传统验电器的优点。

其线路及功能先进实用。

现场操作具备声光警示，安全可靠。

电源用4粒1.5伏纽扣式碱性电池，寿命长。

伸缩拉杆绝缘体使用方便。

该产品根据《电力部电力安全工器具质量监督检验测试中心》标准生产。

1 .触头2.元件及电池3.自检按钮4.显示灯5.伸缩杆总成
第一章：用途与功能
2 .检测高压交流线路和设备上是否有工频电压。

3 .声光报警，双重显示，确保工作安全。

第二章：使用条件
本产品在温度-20℃— +40°C范围内；相对湿度小于85%；频率为50HZ 的交流线路上使用。

第三章：使用和维护
1 .在使用前必须进行自检，方法是用手指按动自检按钮。

指示灯应有间断闪光，它散发出间断报警声。

说明该仪器正常。

2 .进行IOKV以上验电作业时，必须执行《电业安全工作规程》工作人员戴绝缘手套、穿绝缘鞋并保证对带电设备的安全距离。

3 .工作人员在使用时，要手握绝缘杆最下边部分，以确保绝缘杆的有效长度，并根据《电业安全工作规程》的规定，先在有电设施上进行检验，验证验电器确实性能完好，方能使用。

4 .验电器应定期做绝缘耐压试验、启动试验。

潮湿地方三个月，干燥地方半年。

如发现该产品不可靠应停止使用。

5 .雨天、雾天不得使用。

6 .验电器应存放在干燥、通风无腐蚀气体的场所。

验电器的使用方法和注意事项验电器又叫电压指示器，是用来检查导线和电器设备是否带电的具。

验电器分为高压和低压两种。

1、低压验电器低压验电器又称试电笔，是检验导线、电器是否带电的一种常用具，检测范围为60～500V，有钢笔式、旋具式和组合式多种。

低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等部分成，如下图所示。

▲低压验电器1—笔尖2—降压电阻3—氖管4—弹簧5—笔尾金属体使用低压验电器时，注意手指必须接触笔尾的金属体（钢笔式）或测电笔顶部的金属螺钉（螺丝刀式）。

这样，只要带电体与大地之间的电位差超过50V时，电笔中的氖泡就会发光。

低压验电器的使用方法和注意事项：（1）使用前，先要在有电的导体上检查电笔是否正常发光，检验其可靠性。

（2）在明亮的光线下往往不容易看清氖泡的辉光，应注意避光。

（3）电笔的笔尖虽与螺丝刀形状相同，它只能承受很小的扭矩，不能像螺丝刀那样使用，否则会损坏。

（4）低压验电器可以用来区分相线和零线，氖泡发亮的是相线，不亮的是零线。

低压验电器也可用来判别接地故障。

如果在三相四线制电路中发生单相接地故障，用电笔测试中性线时，氖泡会发亮；在三相三线制线路中，用电笔测试三根相线，如果两相很亮，另一相不亮，则这相可能有接地故障。

（5）低压验电器可用来判断电压的高低。

氖泡越暗，则表明电压越低；氖泡越亮，则表明电压越高。

2、高压验电器高压验电器又称为高压测电器。

主要类型有发光型高压验电器、声光型高压验电器。

发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针（钩）等部分组成。

下图所示为发光型10kV 高压验电器。

▲10kV高压验电器1—握柄2—护环3—紧固螺钉4—氖管窗5—氖管6—金属探针高压验电器使用注意事项：（1）使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应，以免危及操作者人身安全或产生误判。

（2）验电时操作者应戴绝缘手套，手握在护环以下部分，同时设专监护。

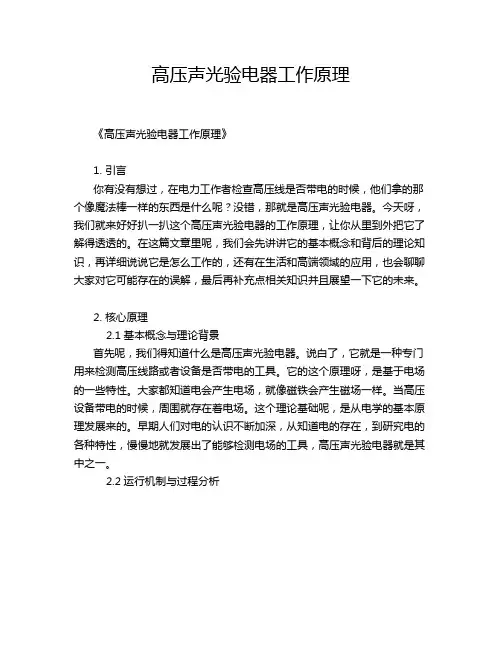

高压声光验电器工作原理《高压声光验电器工作原理》1. 引言你有没有想过，在电力工作者检查高压线是否带电的时候，他们拿的那个像魔法棒一样的东西是什么呢？没错，那就是高压声光验电器。

今天呀，我们就来好好扒一扒这个高压声光验电器的工作原理，让你从里到外把它了解得透透的。

在这篇文章里呢，我们会先讲讲它的基本概念和背后的理论知识，再详细说说它是怎么工作的，还有在生活和高端领域的应用，也会聊聊大家对它可能存在的误解，最后再补充点相关知识并且展望一下它的未来。

2. 核心原理2.1基本概念与理论背景首先呢，我们得知道什么是高压声光验电器。

说白了，它就是一种专门用来检测高压线路或者设备是否带电的工具。

它的这个原理呀，是基于电场的一些特性。

大家都知道电会产生电场，就像磁铁会产生磁场一样。

当高压设备带电的时候，周围就存在着电场。

这个理论基础呢，是从电学的基本原理发展来的。

早期人们对电的认识不断加深，从知道电的存在，到研究电的各种特性，慢慢地就发展出了能够检测电场的工具，高压声光验电器就是其中之一。

2.2运行机制与过程分析那它是怎么工作的呢？当我们把高压声光验电器靠近带电的高压设备时，验电器的探头首先会感应到电场。

这就好比你靠近一个很热的火炉，虽然没有直接碰到火，但是能感觉到热一样。

验电器探头感应到电场后，就会产生一个微弱的电流。

这个电流会经过验电器内部的电路。

在电路里，有一些特殊的元件，比如说电容和电阻等。

这些元件就像交通警察一样，对电流进行调节和控制。

接着呢，这个经过调节的电流会到达一个信号放大装置。

这个装置就像一个放大镜，把微弱的电流信号放大。

然后呢，放大后的信号会分成两路。

一路信号会触发验电器上的发光装置，让它亮起来；另一路信号会触发发声装置，让它发出声音。

就像我们家里的门铃，有人按门铃的时候，电路接通，门铃就会又亮又响。

这样一来，电力工作者就可以通过看光和听声音来判断设备是否带电啦。

3. 理论与实际应用3.1日常生活中的实际应用在日常生活中，我们可能不常见到高压声光验电器，但是它的应用可是和我们息息相关的哦。

高压验电器的使用方法高压验电器是一种用于检测高压电器设备是否带电的工具，其使用方法对于电力工作者来说非常重要。

正确的使用方法不仅可以保证工作的安全，还可以有效地提高工作效率。

下面我们将详细介绍高压验电器的使用方法。

首先，在使用高压验电器之前，我们需要对设备进行检查。

确保高压验电器外观完好无损，电池电量充足，测量头和测量线没有损坏，以及开关和显示屏正常工作。

只有在设备状态良好的情况下，才能进行后续的操作。

接下来，我们需要正确佩戴个人防护装备。

包括绝缘手套、绝缘靴、绝缘工具等。

这些防护装备可以有效地保护我们免受高压电击的伤害，确保我们的安全。

在进行实际测量之前，我们需要先了解被测设备的电压等级，并选择合适的高压验电器进行测量。

在进行测量时，应该将测量头牢固地与被测设备的接地端相连，以确保测量的准确性。

在测量之前，我们需要按照高压验电器的使用说明书，进行设备的预热和校准。

这可以确保测量结果的准确性，避免因为设备问题导致误判。

在进行实际测量时，我们需要保持专注和细心，确保操作的准确性。

在测量过程中，应该仔细观察高压验电器的显示屏，确保能够准确读取测量结果。

同时，应该及时记录测量结果，以备后续分析和处理。

在测量完成后，我们需要及时清理和维护高压验电器。

清理设备表面的污垢和杂质，确保设备的正常使用寿命。

同时，需要定期对设备进行维护和检修，确保设备的性能和准确性。

最后，在使用高压验电器时，我们需要严格遵守相关的操作规程和安全规定，确保操作的安全性。

在遇到异常情况时，应该及时停止操作，并向相关部门报告，以免造成不必要的事故。

总之，正确的使用方法对于高压验电器来说非常重要。

只有严格按照操作规程进行操作，才能确保工作的安全和准确性。

希望以上介绍能够帮助大家更好地掌握高压验电器的使用方法，确保工作的顺利进行。

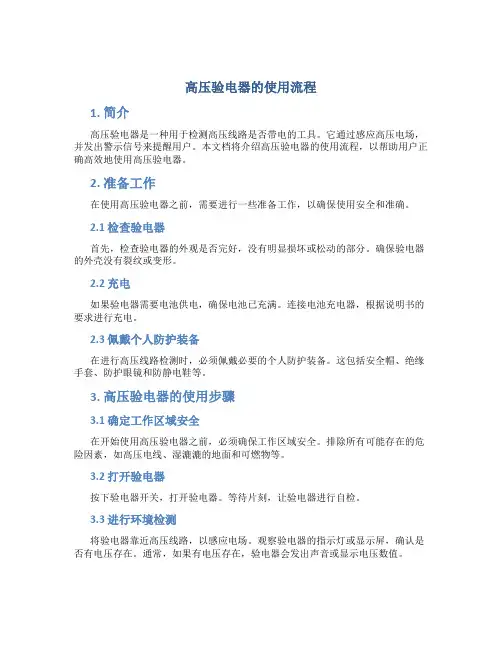

高压验电器的使用流程1. 简介高压验电器是一种用于检测高压线路是否带电的工具。

它通过感应高压电场，并发出警示信号来提醒用户。

本文档将介绍高压验电器的使用流程，以帮助用户正确高效地使用高压验电器。

2. 准备工作在使用高压验电器之前，需要进行一些准备工作，以确保使用安全和准确。

2.1 检查验电器首先，检查验电器的外观是否完好，没有明显损坏或松动的部分。

确保验电器的外壳没有裂纹或变形。

2.2 充电如果验电器需要电池供电，确保电池已充满。

连接电池充电器，根据说明书的要求进行充电。

2.3 佩戴个人防护装备在进行高压线路检测时，必须佩戴必要的个人防护装备。

这包括安全帽、绝缘手套、防护眼镜和防静电鞋等。

3. 高压验电器的使用步骤3.1 确定工作区域安全在开始使用高压验电器之前，必须确保工作区域安全。

排除所有可能存在的危险因素，如高压电线、湿漉漉的地面和可燃物等。

3.2 打开验电器按下验电器开关，打开验电器。

等待片刻，让验电器进行自检。

3.3 进行环境检测将验电器靠近高压线路，以感应电场。

观察验电器的指示灯或显示屏，确认是否有电压存在。

通常，如果有电压存在，验电器会发出声音或显示电压数值。

3.4 处理带电线路如果验电器检测到线路带电，需要做好相应的处理措施。

首先，确定带电线路的电压等级和电流大小。

根据安全操作规程，选择合适的个人防护装备，并确保在离线路足够远的位置进行操作。

3.5 记录检测结果对每个检测的高压线路，记录下其电压值和带电情况。

这将有助于后续的安全评估和维护工作。

3.6 关闭验电器使用完毕后，按下验电器的开关，关闭验电器。

4. 安全注意事项4.1 避免直接接触高压线路在操作过程中，绝对不要直接接触高压线路。

否则可能导致触电和严重的伤害。

4.2 使用合适的个人防护装备始终佩戴合适的个人防护装备，以减少事故的风险。

包括安全帽、绝缘手套、防护眼镜等。

4.3 使用合格的高压验电器只使用通过质量检测的合格高压验电器，避免使用劣质或损坏的设备。

高压验电器的使用方法高压验电器是一种用于检测高压电力设备是否带电的工具，它在电力行业中起着至关重要的作用。

正确的使用方法不仅可以保障工作人员的安全，还可以有效地提高工作效率。

下面将详细介绍高压验电器的使用方法。

首先，使用高压验电器之前，必须确保设备本身处于良好的工作状态。

检查验电器的外观是否完好，电池电量是否充足，探测头是否清洁，开关是否灵活可靠。

只有在设备状态良好的情况下，才能进行后续的操作。

接着，正确佩戴个人防护装备是非常重要的。

在使用高压验电器时，工作人员必须穿戴绝缘手套、绝缘鞋、绝缘工作服等防护装备，以防止因为操作不慎导致触电事故的发生。

在进行验电之前，需要先了解被测设备的工作情况，并严格按照操作规程进行。

在验电之前，应先将验电器的开关调至“关”状态，然后将探测头对准被测设备，慢慢地将开关调至“开”状态，等待验电器发出的信号。

在验电的过程中，要保持专注，严禁分心他事，以免发生意外。

当验电器发出带电信号时，工作人员应立即停止操作，并及时报告相关负责人，采取必要的措施，确保工作环境的安全。

在确认设备带电后，还需及时将验电器开关调至“关”状态，避免长时间处于带电状态下，以免对设备造成损坏。

验电结束后，要及时清洁验电器的探测头，将开关调至“关”状态，并将验电器放置在干燥通风处，避免受潮或受损。

同时，要对验电器进行定期的检查和维护，确保其处于良好的工作状态。

总之，正确的使用高压验电器是保障电力行业工作安全的重要环节。

只有严格按照操作规程进行，并做好相关的防护措施，才能有效地提高工作效率，减少事故的发生。

希望大家能够严格遵守相关规定，做好高压验电器的使用和维护工作，确保工作安全，为电力行业的发展贡献自己的力量。

高压验电器主要用来检验设备对地电压在250V以上的高压验设备。

广泛采用的有发光型、声光型、风车式三种类型。

它们一般都是由检测部分(指示器部分或风车)、绝缘部分、握手部分三大部分组成。

绝缘部分系指自指示器下部金属衔接螺丝起至罩护环止的部分，握手部分系指罩护环以下的部分。

其中绝缘部分、握手部分根据电压等级的不同其长度也不相同。

需要特别说明的是，在使用高压验电笔验电前，一定要认真阅读使用说明书，检查一下试验是否超周期、外表是否损坏、破伤。

对于GSY型系列高压声光型验电器在操作前应对指示器进行自检试验，才能将指示器旋转固定在操作杆上，并将操作杆拉伸至规定长度，再作一次自检后才能进行。

注意，高压验电器不能检测直流电压。

在使用高压验电器进行验电时，首先必须认真执行操作监护制，一人操作，一人监护。

操作者在前，监护人在后。

使用验电器时，必须注意其额定电压要和被测电气设备的电压等级相适应，否则可能会危及操作人员的人身安全或造成错误判断。

验电时，操作人员一定要戴绝缘手套，穿绝缘靴，
防止跨步电压或接触电压对人体的伤害。

操作者应手握罩护环以下的握手部分，先在有电设备上进行检验。

高压验电器目录1验电器工作原理 (1)2 高压验电器 (3)2.1高压验电器分类 (3)2.2高压验电器结构 (3)2.3高压验电器使用与维护 (3)2.4定期试验 (4)2.5高压验电器使用操作规程 (4)1验电器工作原理验电器是一种用来检查高压线路和电力设备是否带电的工具，是变电所常用的最基本的安全用具。

还可以用于鉴别带电体所带电荷的正负。

例如，先以带正电的带电体与验电器接触，使金箔带正电，张开一定角度，然后，将待鉴别的带电体携至圆盘附近，若带电体带正电，则张角增大，反之减小。

验电器构造如图所示。

图中上部是一金属板(或者也有用金属球)，它和金属杆相连接，金属杆穿过橡皮塞，其下端挂两片极薄的金属箔，封装在玻璃瓶内。

检验时，把物体与金属板接触，如果物体带电，就有一部分电荷传到两片金箔上，金属箔由于带了同种电荷，彼此排斥而张开，所带的电荷越多，张开的角度越大；如果物体不带电，则金属箔不动。

当已知物体带电时，若要识别它所带电荷的种类，只要先把这带电体与金属球接触一下，使金箔张开。

然后，再用已知的带足够多正电的物体接触验电器的金属球，如果金属箔张开的角度更大，则表示该带电体的电荷为正的；反之，如果金属箔张开的角度减小，或先闭合而后张开，则表示带电体的电荷是负的。

以上事实意味着，带电体再增加同种电荷时，电荷的量值增大；带电体再增加异种电荷时，电荷的量值减小。

因此，人们通常将正、负电荷分别表示为正值和负值。

例如。

将带有等量异种电荷的物体相接触，它们所带正、负电荷之代数和为零，表现为对外的电效应相互抵消，宛如不带电一样。

这时，它们呈电中性。

这种现象叫做放电或电中和。

但是原子核所带的正电荷和核外电子所带的负电荷之间相互作用的电性力，随物质的不同而有强弱。

如果有若干个中性的原子或分子，由于外来原因，失去一个或若干个电子，则这些原子或分子内全部质子所带的正电荷多于全部电子所带的负电荷，于是，它们获得了正电荷而成为正离子；反之，如果有若干个中性的原子或分子从外界获得了一个或若干个电子，则这些原子或分子内的负电荷多于正电荷，于是，它们获得了负电荷而成为负离子。
