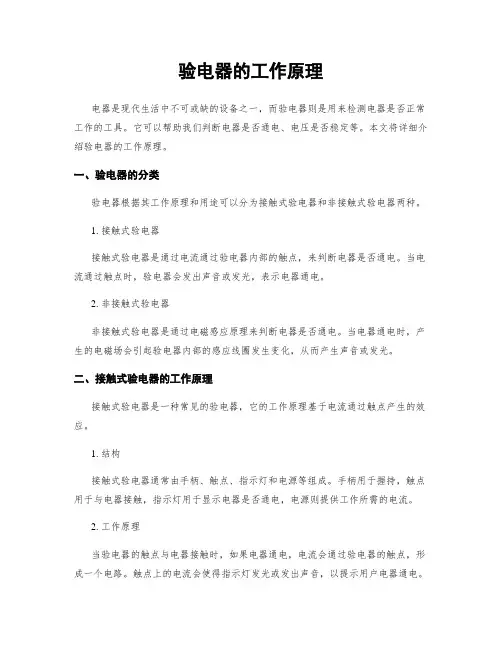

验电器的工作原理电器是现代生活中不可或缺的设备之一,而验电器则是用来检测电器是否正常工作的工具。
它可以帮助我们判断电器是否通电、电压是否稳定等。
本文将详细介绍验电器的工作原理。
一、验电器的分类验电器根据其工作原理和用途可以分为接触式验电器和非接触式验电器两种。
1. 接触式验电器接触式验电器是通过电流通过验电器内部的触点,来判断电器是否通电。
当电流通过触点时,验电器会发出声音或发光,表示电器通电。
2. 非接触式验电器非接触式验电器是通过电磁感应原理来判断电器是否通电。
当电器通电时,产生的电磁场会引起验电器内部的感应线圈发生变化,从而产生声音或发光。
二、接触式验电器的工作原理接触式验电器是一种常见的验电器,它的工作原理基于电流通过触点产生的效应。
1. 结构接触式验电器通常由手柄、触点、指示灯和电源等组成。
手柄用于握持,触点用于与电器接触,指示灯用于显示电器是否通电,电源则提供工作所需的电流。
2. 工作原理当验电器的触点与电器接触时,如果电器通电,电流会通过验电器的触点,形成一个电路。
触点上的电流会使得指示灯发光或发出声音,以提示用户电器通电。
三、非接触式验电器的工作原理非接触式验电器是一种更为安全和方便的验电器,它的工作原理基于电磁感应效应。
1. 结构非接触式验电器通常由手柄、感应线圈、指示灯和电源等组成。
手柄用于握持,感应线圈用于感应电器产生的电磁场,指示灯用于显示电器是否通电,电源则提供工作所需的电流。
2. 工作原理当验电器的感应线圈靠近电器时,电器通电时产生的电磁场会引起感应线圈内部的电流变化。
这种变化会使得指示灯发光或发出声音,以提示用户电器通电。
四、验电器的使用注意事项使用验电器时需要注意以下几点:1. 安全第一验电器是一种用于检测电器是否通电的工具,但并不能保证电器的安全性。
在使用验电器之前,应确保自身安全,避免触电事故的发生。
2. 正确操作使用验电器时,应按照说明书的要求正确操作。
比如,接触式验电器需要与电器接触,而非接触式验电器则需要靠近电器进行感应。

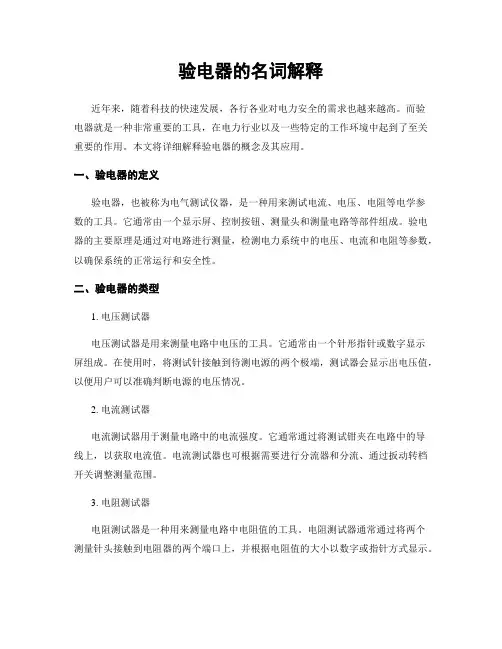

验电器的名词解释近年来,随着科技的快速发展,各行各业对电力安全的需求也越来越高。
而验电器就是一种非常重要的工具,在电力行业以及一些特定的工作环境中起到了至关重要的作用。
本文将详细解释验电器的概念及其应用。
一、验电器的定义验电器,也被称为电气测试仪器,是一种用来测试电流、电压、电阻等电学参数的工具。
它通常由一个显示屏、控制按钮、测量头和测量电路等部件组成。
验电器的主要原理是通过对电路进行测量,检测电力系统中的电压、电流和电阻等参数,以确保系统的正常运行和安全性。
二、验电器的类型1. 电压测试器电压测试器是用来测量电路中电压的工具。
它通常由一个针形指针或数字显示屏组成。
在使用时,将测试针接触到待测电源的两个极端,测试器会显示出电压值,以便用户可以准确判断电源的电压情况。
2. 电流测试器电流测试器用于测量电路中的电流强度。
它通常通过将测试钳夹在电路中的导线上,以获取电流值。
电流测试器也可根据需要进行分流器和分流、通过扳动转档开关调整测量范围。
3. 电阻测试器电阻测试器是一种用来测量电路中电阻值的工具。
电阻测试器通常通过将两个测量针头接触到电阻器的两个端口上,并根据电阻值的大小以数字或指针方式显示。
在电力系统维护和故障排除中,电阻测试器用于检测接地电阻、绝缘电阻、电气连接的质量等。
4. 绝缘测试器绝缘测试器用于测试绝缘材料的绝缘强度。
它通常通过施加一定的电压或电流来确定绝缘材料的绝缘程度。
绝缘测试器被广泛应用于电力系统巡视和设备维护中,以确保电力系统的安全运行。
三、验电器的应用领域1. 电力系统维护验电器在电力系统维护中起到至关重要的作用。
它们能够帮助电力工程师检测电力系统中的故障和缺陷,以及评估系统的安全性和可靠性。
通过定期使用验电器,工程师可以及时发现潜在的问题,并采取相应的措施进行维修和保养。
2. 工业生产在工业生产中,验电器也是一项必备工具。
例如,在电子产品制造过程中,需要使用电压测试器和电流测试器来确保电子元件的质量和性能。
验电器的使用方法和注意事项验电器又叫电压指示器,是用来检查导线和电器设备是否带电的具。
验电器分为高压和低压两种。
1、低压验电器低压验电器又称试电笔,是检验导线、电器是否带电的一种常用具,检测范围为60~500V,有钢笔式、旋具式和组合式多种。
低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等部分成,如下图所示。
▲低压验电器1—笔尖2—降压电阻3—氖管4—弹簧5—笔尾金属体使用低压验电器时,注意手指必须接触笔尾的金属体(钢笔式)或测电笔顶部的金属螺钉(螺丝刀式)。
这样,只要带电体与大地之间的电位差超过50V时,电笔中的氖泡就会发光。
低压验电器的使用方法和注意事项:(1)使用前,先要在有电的导体上检查电笔是否正常发光,检验其可靠性。
(2)在明亮的光线下往往不容易看清氖泡的辉光,应注意避光。
(3)电笔的笔尖虽与螺丝刀形状相同,它只能承受很小的扭矩,不能像螺丝刀那样使用,否则会损坏。
(4)低压验电器可以用来区分相线和零线,氖泡发亮的是相线,不亮的是零线。
低压验电器也可用来判别接地故障。
如果在三相四线制电路中发生单相接地故障,用电笔测试中性线时,氖泡会发亮;在三相三线制线路中,用电笔测试三根相线,如果两相很亮,另一相不亮,则这相可能有接地故障。
(5)低压验电器可用来判断电压的高低。
氖泡越暗,则表明电压越低;氖泡越亮,则表明电压越高。
2、高压验电器高压验电器又称为高压测电器。
主要类型有发光型高压验电器、声光型高压验电器。
发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针(钩)等部分组成。
下图所示为发光型10kV 高压验电器。
▲10kV高压验电器1—握柄2—护环3—紧固螺钉4—氖管窗5—氖管6—金属探针高压验电器使用注意事项:(1)使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应,以免危及操作者人身安全或产生误判。
(2)验电时操作者应戴绝缘手套,手握在护环以下部分,同时设专监护。

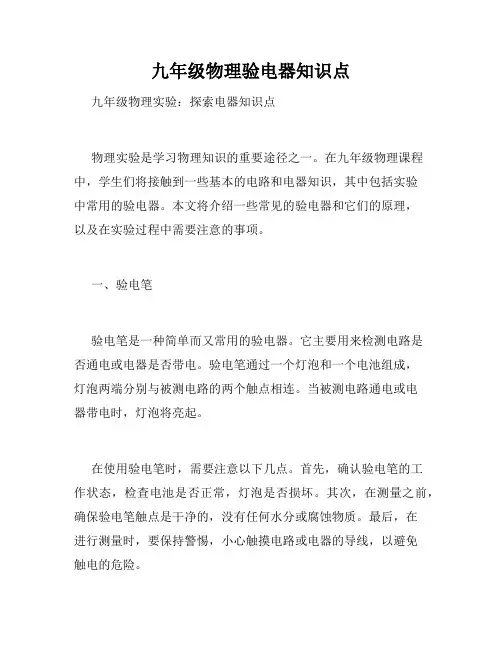

九年级物理验电器知识点九年级物理实验:探索电器知识点物理实验是学习物理知识的重要途径之一。
在九年级物理课程中,学生们将接触到一些基本的电路和电器知识,其中包括实验中常用的验电器。
本文将介绍一些常见的验电器和它们的原理,以及在实验过程中需要注意的事项。
一、验电笔验电笔是一种简单而又常用的验电器。
它主要用来检测电路是否通电或电器是否带电。
验电笔通过一个灯泡和一个电池组成,灯泡两端分别与被测电路的两个触点相连。
当被测电路通电或电器带电时,灯泡将亮起。
在使用验电笔时,需要注意以下几点。
首先,确认验电笔的工作状态,检查电池是否正常,灯泡是否损坏。
其次,在测量之前,确保验电笔触点是干净的,没有任何水分或腐蚀物质。
最后,在进行测量时,要保持警惕,小心触摸电路或电器的导线,以避免触电的危险。
二、万用表万用表是一种多功能的测量仪器,它可以测量电压、电流和电阻等物理量。
在验电实验中,万用表也是一种常见的使用工具。
学生们可以通过万用表来测量电路中的电压和电流大小,以及电阻器的电阻值。
使用万用表时,需要了解一些基本的操作方法。
首先,选择合适的模式。
根据实际需要,调整万用表的旋钮,选择电压、电流或电阻测量范围。
其次,连接正确的测量端子。
根据测量对象,将红色(正)和黑色(负)的测试引线连接到合适的端口上。
最后,读取测量结果。
在进行测量时,要保持稳定,避免测试引线短路或触摸电路的其他部分。
三、接地线接地线是一种用于保护人体安全的重要电器部件。
它可以将电器的金属外壳连接到地面,以防止电流通过人体流动。
在验电实验中,接地线起到了非常重要的作用。
在实验设备带有金属外壳的情况下,通过接地线将金属外壳连接到地面,可以有效地消除潜在的危险。
使用接地线时,要注意以下几点。
首先,确保接地线的连接牢固可靠,不会轻易松脱。
其次,选择合适的地面接头。
接地线的地面接头应该连接到一个地面电位稳定的位置,例如水管或插座的接地插孔。
最后,定期检查接地线的状态。
验电器的正确使用验电器是一种用来检测电源和电路是否正常的工具。
它可以确保人们在接触电器和电路时的安全。
然而,要正确地使用验电器,我们需要了解验电器的类型以及如何正确地使用它们。
在本文中,我们将介绍验电器的类型和正确使用的步骤。
验电器的类型验电器有两种类型:接触型验电器和非接触型验电器。
接触型验电器接触型验电器需要与电路进行接触才能检测电路是否正常。
它主要分为两种类型:指示灯类型和数字型。
1. 指示灯型验电器指示灯型验电器是最简单且最常见的验电器。
它以一个小指示灯为主要显示方式。
当电路正常时,指示灯发出绿色光。
当电路故障或电压不足时,指示灯将发出红色或黄色的光。
2. 数字型验电器数字型验电器具有更高的精度和可靠性。
它的显示屏可以显示电压或电流的实际数值。
数字型验电器通常需要更多的操作步骤才能正常使用。
但是,它适用于需要更精确和更高可靠性的电路测试。
非接触型验电器非接触型验电器不需要和电路接触,只需要将它靠近电路即可进行检测。
它主要分为两种类型:电磁型和电容型。
1. 电磁型验电器电磁型验电器是通过感应电场和电磁场来检测电路中的电流是否正常。
它主要适用于交流电路测试。
2. 电容型验电器电容型验电器是通过感应电场和电容变化来检测电路中的电压是否正常。
它主要适用于直流电路测试。
正确使用验电器的步骤验电器是一种非常有用的工具,但是如果不正确地使用它,可能会导致严重的事故。
在使用验电器之前,请务必按照以下步骤进行操作。
步骤1:检查验电器首先,您需要检查验电器是否正常。
确保验电器的电池电量充足,灵敏度是否正常,以及其他控制开关是否正常。
步骤2:关闭电路开关在进行电路测试之前,您需要关闭电路开关,并确保断开电源。
这将确保您在检测电路时的安全。
步骤3:测试地线接下来,您需要测试地线以确保电路连接正确。
将验电器的探头连接到电路的接地线上。
当地线连接正常时,验电器的指示灯或显示屏将显示正常。
步骤4:测试电压接下来,您需要测试电压。

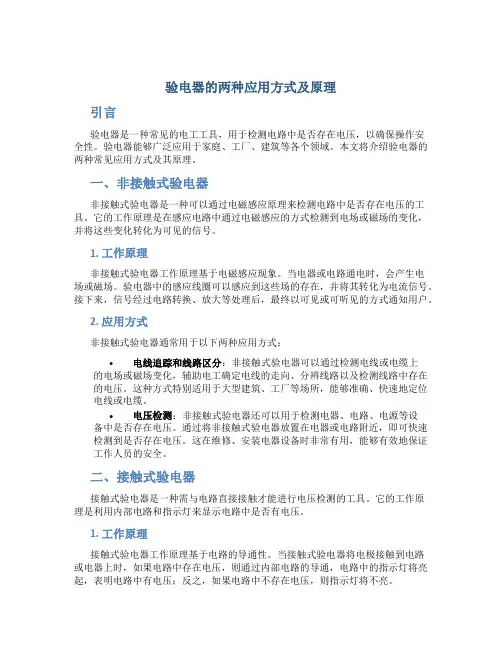

验电器的两种应用方式及原理引言验电器是一种常见的电工工具,用于检测电路中是否存在电压,以确保操作安全性。
验电器能够广泛应用于家庭、工厂、建筑等各个领域。
本文将介绍验电器的两种常见应用方式及其原理。
一、非接触式验电器非接触式验电器是一种可以通过电磁感应原理来检测电路中是否存在电压的工具。
它的工作原理是在感应电路中通过电磁感应的方式检测到电场或磁场的变化,并将这些变化转化为可见的信号。
1. 工作原理非接触式验电器工作原理基于电磁感应现象。
当电器或电路通电时,会产生电场或磁场。
验电器中的感应线圈可以感应到这些场的存在,并将其转化为电流信号。
接下来,信号经过电路转换、放大等处理后,最终以可见或可听见的方式通知用户。
2. 应用方式非接触式验电器通常用于以下两种应用方式:•电线追踪和线路区分:非接触式验电器可以通过检测电线或电缆上的电场或磁场变化,辅助电工确定电线的走向、分辨线路以及检测线路中存在的电压。
这种方式特别适用于大型建筑、工厂等场所,能够准确、快速地定位电线或电缆。
•电压检测:非接触式验电器还可以用于检测电器、电路、电源等设备中是否存在电压。
通过将非接触式验电器放置在电器或电路附近,即可快速检测到是否存在电压。
这在维修、安装电器设备时非常有用,能够有效地保证工作人员的安全。
二、接触式验电器接触式验电器是一种需与电路直接接触才能进行电压检测的工具。
它的工作原理是利用内部电路和指示灯来显示电路中是否有电压。
1. 工作原理接触式验电器工作原理基于电路的导通性。
当接触式验电器将电极接触到电路或电器上时,如果电路中存在电压,则通过内部电路的导通,电路中的指示灯将亮起,表明电路中有电压;反之,如果电路中不存在电压,则指示灯将不亮。
2. 应用方式接触式验电器通常有以下两种应用方式:•电压检测:接触式验电器可以用于测试电器设备、电路点等是否正常工作,主要是通过接触电极与待测试设备直接接触,以判断设备中是否有电压。
验电器的功能与使用

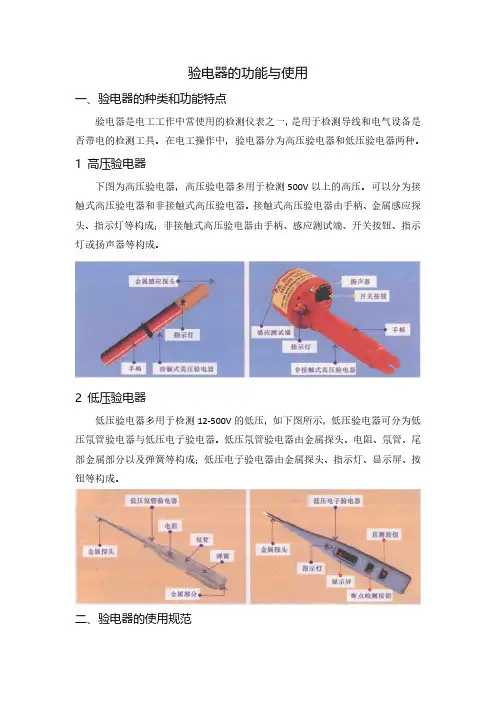

一、验电器的种类和功能特点
验电器是电工工作中常使用的检测仪表之一,是用于检测导线和电气设备是否带电的检测工具。
在电工操作中,验电器分为高压验电器和低压验电器两种。
1高压验电器
下图为高压验电器,高压验电器多用于检测500V以上的高压。
可以分为接触式高压验电器和非接触式高压验电器。
接触式高压验电器由手柄、金属感应探头、指示灯等构成;非接触式高压验电器由手柄、感应测试端、开关按钮、指示灯或扬声器等构成。
2低压验电器
低压验电器多用于检测12-500V的低压,如下图所示,低压验电器可分为低压氖管验电器与低压电子验电器。
低压氖管验电器由金属探头、电阻、氖管、尾部金属部分以及弹簧等构成;低压电子验电器由金属探头、指示灯、显示屏、按钮等构成。
二、验电器的使用规范
验电器在使用时要严格遵守操作规范,否则极易引起触电事故。
1高压验电器的使用规范
如下图所示,高压验电器的手柄长度不够时,可以使用绝缘物体延长手柄,应当用佩戴绝缘手套的手去握住高压验电器的手柄,不能将手越过护环,再将高压验电器的金属探头接触待测高压线缆,或使用感应部位靠近高压线缆,高压验电器上的蜂鸣器发出报警声,证明该高压线缆正常。
2低压验电器的使用规范
使用低压氖管验电器时,用一只手握住验电器,食指按住尾部的金属部分,将其插入220V电源插座的相线孔中,若电源插座带电,低压氖管验电器中的氖管发光。
使用低压电子验电器时,按住“直测按钮”,将验电器插入相线孔时,低压电子验电器的显示屏上即会显示出测量的电压,指示灯亮。
当插入零线孔时,低压电子验电器的显示屏上无电压显示,指示灯不亮。
下图为低压验电器的使用规范。

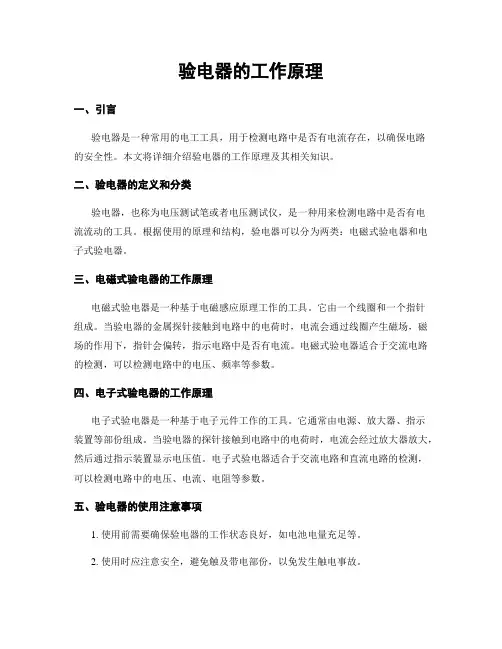

验电器的工作原理一、引言验电器是一种常用的电工工具,用于检测电路中是否有电流存在,以确保电路的安全性。
本文将详细介绍验电器的工作原理及其相关知识。
二、验电器的定义和分类验电器,也称为电压测试笔或者电压测试仪,是一种用来检测电路中是否有电流流动的工具。
根据使用的原理和结构,验电器可以分为两类:电磁式验电器和电子式验电器。
三、电磁式验电器的工作原理电磁式验电器是一种基于电磁感应原理工作的工具。
它由一个线圈和一个指针组成。
当验电器的金属探针接触到电路中的电荷时,电流会通过线圈产生磁场,磁场的作用下,指针会偏转,指示电路中是否有电流。
电磁式验电器适合于交流电路的检测,可以检测电路中的电压、频率等参数。
四、电子式验电器的工作原理电子式验电器是一种基于电子元件工作的工具。
它通常由电源、放大器、指示装置等部份组成。
当验电器的探针接触到电路中的电荷时,电流会经过放大器放大,然后通过指示装置显示电压值。
电子式验电器适合于交流电路和直流电路的检测,可以检测电路中的电压、电流、电阻等参数。
五、验电器的使用注意事项1. 使用前需要确保验电器的工作状态良好,如电池电量充足等。
2. 使用时应注意安全,避免触及带电部份,以免发生触电事故。
3. 验电器只能检测电路中的电压,不能用于测量电流或者功率。
4. 验电器只能检测交流电路的电压,对于直流电路的检测需要使用专门的直流验电器。
5. 在使用过程中,应严格按照验电器的说明书操作,避免误操作导致事故发生。
六、验电器的应用领域验电器广泛应用于电力行业、建造行业、家庭维修等领域。
在电力行业中,验电器常用于检测电力设备和电力路线的安全性能,以确保电力供应的可靠性。
在建造行业中,验电器常用于检测电路的接地情况和电气设备的正常工作状态。
在家庭维修中,验电器常用于检测电路中的故障和电器设备的工作状态。
七、结论验电器是一种常用的电工工具,通过检测电路中的电压来确保电路的安全性。
电磁式验电器和电子式验电器是常见的两种类型,它们分别基于电磁感应原理和电子元件工作原理。

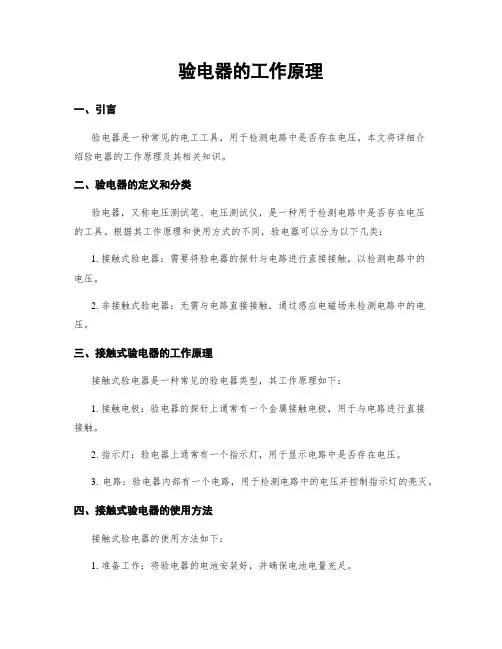

验电器的工作原理一、引言验电器是一种常见的电工工具,用于检测电路中是否存在电压。
本文将详细介绍验电器的工作原理及其相关知识。
二、验电器的定义和分类验电器,又称电压测试笔、电压测试仪,是一种用于检测电路中是否存在电压的工具。
根据其工作原理和使用方式的不同,验电器可以分为以下几类:1. 接触式验电器:需要将验电器的探针与电路进行直接接触,以检测电路中的电压。
2. 非接触式验电器:无需与电路直接接触,通过感应电磁场来检测电路中的电压。
三、接触式验电器的工作原理接触式验电器是一种常见的验电器类型,其工作原理如下:1. 接触电极:验电器的探针上通常有一个金属接触电极,用于与电路进行直接接触。
2. 指示灯:验电器上通常有一个指示灯,用于显示电路中是否存在电压。
3. 电路:验电器内部有一个电路,用于检测电路中的电压并控制指示灯的亮灭。
四、接触式验电器的使用方法接触式验电器的使用方法如下:1. 准备工作:将验电器的电池安装好,并确保电池电量充足。
2. 测试前的准备:先用验电器测试一个已知电压的电源,确保验电器正常工作。
3. 测试过程:将验电器的探针分别接触待测电路的两个触点,观察指示灯的亮灭情况。
a. 如果指示灯亮起,说明电路中存在电压。
b. 如果指示灯不亮,说明电路中不存在电压。
五、非接触式验电器的工作原理非接触式验电器是一种先进的验电器类型,其工作原理如下:1. 电磁感应:非接触式验电器内部有一个电磁感应器,可以感应电路中的电磁场。
2. 指示灯:验电器上通常有一个指示灯,用于显示电路中是否存在电压。
3. 电路:验电器内部有一个电路,用于检测电磁感应器感应到的电磁场并控制指示灯的亮灭。
六、非接触式验电器的使用方法非接触式验电器的使用方法如下:1. 准备工作:将验电器的电池安装好,并确保电池电量充足。
2. 测试前的准备:先用验电器测试一个已知电压的电源,确保验电器正常工作。
3. 测试过程:将非接触式验电器靠近待测电路,观察指示灯的亮灭情况。
