cass等高线高程标注Cass等高线高程标注Cass等高线高程标注是一种常用的地图制图技术，用于表示地形的高程变化。
在地图上，通过绘制等高线，可以清晰地展示地势的起伏和山地的分布情况。
本文将介绍Cass等高线高程标注的原理和应用。
一、Cass等高线高程标注的原理Cass等高线高程标注是基于等高线的地势表示方法。
等高线是连接同一高度点的曲线，它们在地图上呈现出一种连续的线条，形成了地形的轮廓。
等高线的间距通常是固定的，可以根据地势的陡峭程度来确定。
在Cass等高线高程标注中，等高线线条的形状和间距表示了地形的变化情况。
如果等高线线条密集且曲线陡峭，说明地势起伏大；如果等高线线条稀疏且曲线平缓，说明地势相对平坦。
通过对等高线进行密度和间距的调整，可以更准确地表达地势的变化。
二、Cass等高线高程标注的应用1. 地形分析：通过观察等高线的形状和间距，可以对地形进行分析。
例如，陡峭的等高线表示山地或峡谷，平缓的等高线表示平原或丘陵。
地形分析对于军事战略、城市规划和旅游开发等方面都具有重要意义。
2. 水文分析：等高线标注还可以用于水文分析，帮助确定水流方向和水体分布。
在地图上，等高线的形状可以显示出河流、湖泊和水源的位置。
通过观察等高线的变化，可以预测洪水和水资源分布等问题。
3. 建筑设计：在建筑设计中，Cass等高线高程标注可以用于确定建筑物的位置和高度。
通过观察等高线的变化，可以选择最合适的建筑场地，避免地势陡峭或不稳定的地区。
4. 地图制图：Cass等高线高程标注是地图制图的重要环节。
在制作地图时，通过绘制等高线，可以将地形的高程信息直观地呈现出来。
等高线的间距和密度可以根据需要进行调整，以展示地形的细节和特点。
三、Cass等高线高程标注的局限性1. 精度限制：Cass等高线高程标注是一种近似的地势表示方法，其精度受到测量设备和数据采集方法的限制。
在实际应用中，需要根据实际测量数据进行调整和修正，以提高地形表示的准确性。
dwg等高线高程整体调整方法ver 2.1xufei201708311.目标地形图中的高程系统如要整体调整，则等高线需要整体重绘；因为等高线的高程是按等高距设置的，而高程系统调整一般不会是等高距的整数倍。
本文提供一个地形图高程系统统一变化后，等高线重新生成的方案。
2.前提dwg格式的高程要素的高程值必须正确，这里说的不是高程注记的文本数字正确，而是等高线要素本身的高程值正确。
准备ArcMap软件，10.1以上版本。
dwg格式版本要能够被所用的ArcGIS识别。
已知该图幅的高程调整值，以例图毛竹水库为例，需要抬升高程0.65米。
3.步骤3.1.处理dwg将dwg另存一份副本，删除副本中除等高线外的其他要素。
3.2.打开ArcMap。
模板选空地图即可。
3.3.加载dwg在ArcMap中点击，找到只剩下等高线的dwg文件，双击展开dwg文件，只选择其中的Plyline进行加载。
提示未知空间参考时，确定即可。
数据加载进来后，可以根据喜好配置颜色、线粗，也可以用默认的。
正常情况下，点击查询等高线属性，，可以看到其Elevation值是等高线高程值。
3.4.转换数据格式在图层列表例右键点击刚才加载的图层，在弹出菜单例选Data子菜单，再点击“Export Data”导出数据。
在导出数据的对话框里，设置如图设置上面两个选项，并根据具体情况，选择导出的的文件路径、文件名称。
建议一个图的各过程文件统一放在一个对应的文件夹里。
点击“OK”按钮后数据导出；系统提示是否加载导出的数据时选“YES”。
3.5.高程编辑右键点击刚才导出并加载的等高线图层，在菜单中选择“Open AttributeTable”打开属性表。
在等高线属性表的“Elevation”高程字段上点击右键，在弹出的菜单中点“Field Calculator”进行列计算。
（如果该子菜单是灰色的，很可能是当前属性表是dwg数据的属性表，而不是刚才导出的shp数据属性表。
地形图等高线的自动绘制方法集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]地形图等高线的自动绘制方法1.自动绘制等高线的常用方法1.1网格法：它的基本原理是以不规则原始数据为依据，用双二次拟合，按距离加权平均或按距离加权最小二乘等方法拟合一张曲面，将规则网格点的平面坐标代入曲面方程求解出网格点的高程，然后在以网格点的高程为依据内插等高线。
其主要步骤为：根据离散点计算方格点数据；在网格边上内插等值点；追踪等值点，形成某一高程值的若干等值线；联结等值点绘制光滑曲线。
网格法绘制等高线的精度同网格的大小即采点密度有很大的关系，在取较小间距的网格时，虽然可以提高制图精度，但要占用较大内存，且不适用于处理地性线。
由于网格点的高程是通过对原始离散点拟合内插后计算得到的，无论采用哪种算法，网格点的精度都不可能高于原始离散点的精度，相反，拟合后可能使得某些原始离散点的实测高程值发生改变，整个地形趋于平滑。
1.2 三角网法：此种方法直接根据实际获得的不规则离散数据点构成不规则三角网，然后在不规则三角网上内插等高线。
其主要步骤为：自动联结三角网；在三角形边上内插等值点；寻找等高线的起始点和追踪等值点；4）联结等值点绘制光滑曲线。
相对于网格法而言，三角网具有以下特点：对于分布不规则的离散点，不须变换成规则网格点，可直接利用原始观测点插补等值点，这样可以提高等高线的精度，且对特征高程点部位任意小的等高线图形均能绘出；应用三角网法绘制的等高线图可具有自由边界，在有观测点地区均可出现等高线；三角网法绘制等高线方法简单，程序设计也比较简单。
2.三角网法绘制等高线的原理2.1 自动联结三角网用三角网法绘制等高线首先必须联结三角网。
必须考虑到获取原始信息的质量，使其符合线性补插的要求。
应建立在可能条件下的最佳三角网，保证插补精度。
首先要确定第一个三角形。
从离散点中任取一点作为第一个三角形的第一顶点，找出距该点最近的点作为一号三角形的第二个顶点，在满足三边长度近似相等条件下，找出距这两点连线中点最近而且与这两点不在一直线上的点作为一号三角形的第三顶点。
个人简介：邓喀中，教授、博导，国家重点（培育）学科“ 大地测量学与测量工程” 首席带头人。
主要从事开采沉陷及防护、岩土工程、3S技术、工程测量等研究。
现为中国矿业大学环境与测绘学院教授委员会主任、空间信息系主任，开采损害及防护研究所所长，国际矿山测量协会委员、中国煤炭学会矿山测量专业委员会副主任委员、中国煤炭学会开采损害技术鉴定委员会副主任委员、最高人民法院开采损害技术鉴定专家、江苏省测绘学会理事。
主持和完成国家自然科学基金重点项目等国家、省部级和横向项目100余项，出版专著教材5部，在国内外主要学术刊物上发表论文100余篇，其中EI、ISTP收录20多篇，获省部级科技进步一等奖等省部级奖6项，局级科技进步奖10多项。
建立的采动岩体动态力学模型，首次将岩层与地表移动、采动岩体破裂高度、离层裂缝计算融为一体，专家们认为该成果具有创造性，达到国际领先水平；提出的重复采动下沉系数和采动过程中地表任意点移动变形计算理论和方法已编入新版《三下》采煤规程；开展了已采区上方兴建大型工业厂房、高速公路的研究，建立了老采空区上方地基稳定性评价方法和地基加固处理方法，为充分利用老采空区上方进行建筑提供了理论基础。
个人简介：高井祥，男，1960 年4月出生，博士，教授，博士生导师。
1982 年中国矿业大学矿山测量专业本科毕业，19 99年获工学博士学位。
江苏省优秀青年骨干教师，江苏省“ 333 跨世纪学术、技术带头人培养工程”培养对象，“国家百千万人才工程”煤炭行业专业技术拔尖人才、学校后备学科带头人。
2004年被评为中国矿业大学第一届教学名师。
200 6年荣获“全国煤炭教育系统先进工作者”称号。
2007年被评为全国优秀教师。
目前任国际矿山测量协会(ISM) 第一委员会委员、中国卫星全球定位系统（GPS ）协会理事及教育与发展专业委员会副主任委员、中国测绘学会测绘教育工作委员会委员、中国煤炭教育协会常务理事兼副秘书长、徐州市青年科协理事长。
等高线是如何自动生成的等高线图是地图绘制中常用的一种表达地形高度变化的方法。
等高线自动生成是一个复杂而关键的技术，它利用了计算机算法和地形数据，以精确而高效的方式生成等高线。
本文将介绍等高线的生成原理和方法，并探讨其中的算法和数据处理技巧。
一、等高线的概念和用途等高线是指在地图上用线段表示地球表面上等高点的线条。
它通过连接同一高度水平面上的点来描绘地形，从而形成地形图。
等高线图广泛用于地图制作、地质勘探、灾害风险评估等领域。
二、等高线的生成原理等高线的生成是通过计算地形数据中的高度值及其分布来实现的。
一般来说，等高线的生成可以分为以下几个步骤：1. 数据准备：获取地形数据，包括高程数据和地形模型数据。
高程数据一般以栅格形式存储，每个栅格单元包含一个高度值。
地形模型数据则包含了更加详细的地形信息，如山脉、河流等地貌特征。
2. 数据预处理：对高程数据进行预处理，包括数据清理、去噪和填充等操作。
通过这些操作可以减少数据中的异常点和噪声，使得等高线的生成更加准确和可靠。
3. 等高线提取：根据高程数据中的高度值，确定等高线的间距和等值线的密度。
然后，通过插值算法将高程数据转换为等高线。
插值算法可以使用线性插值、三角剖分插值等多种方法。
4. 线条平滑：根据等高线的生成结果，对等高线进行线条平滑处理。
平滑可以使等高线的走向更加自然和平滑，同时降低图像噪声，提高图像质量。
三、等高线生成算法和技术等高线的生成涉及到多个算法和技术，下面介绍一些常用的方法：1. 插值算法：插值算法是等高线生成中的关键技术之一。
线性插值、三角剖分插值和克里金插值是常用的插值算法，它们可以根据不同的地形数据和需求选择。
2. 边缘提取算法：边缘提取算法用于从地形数据中提取边缘特征，进而确定等高线的走向和形态。
常用的边缘提取算法包括Sobel算法、Canny算法等，它们可以有效地提取地形数据中的边缘信息。
3. 平滑算法：平滑算法用于对等高线进行线条平滑处理。

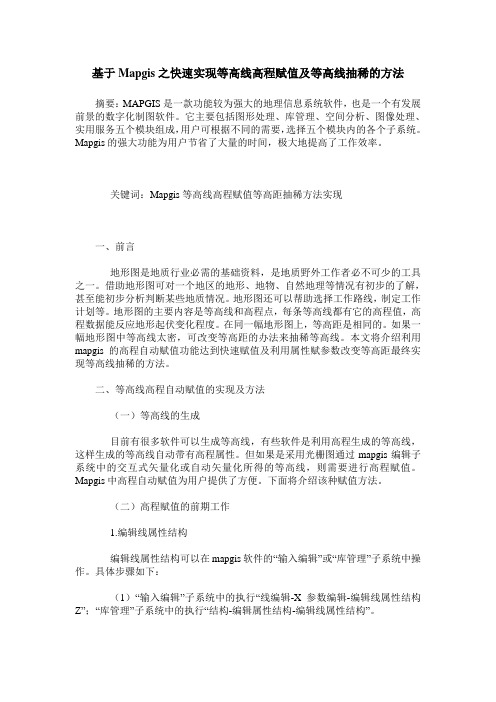

基于Mapgis之快速实现等高线高程赋值及等高线抽稀的方法摘要：MAPGIS是一款功能较为强大的地理信息系统软件，也是一个有发展前景的数字化制图软件。
它主要包括图形处理、库管理、空间分析、图像处理、实用服务五个模块组成，用户可根据不同的需要，选择五个模块内的各个子系统。
Mapgis的强大功能为用户节省了大量的时间，极大地提高了工作效率。
关键词：Mapgis等高线高程赋值等高距抽稀方法实现一、前言地形图是地质行业必需的基础资料，是地质野外工作者必不可少的工具之一。
借助地形图可对一个地区的地形、地物、自然地理等情况有初步的了解，甚至能初步分析判断某些地质情况。
地形图还可以帮助选择工作路线，制定工作计划等。
地形图的主要内容是等高线和高程点，每条等高线都有它的高程值，高程数据能反应地形起伏变化程度。
在同一幅地形图上，等高距是相同的。
如果一幅地形图中等高线太密，可改变等高距的办法来抽稀等高线。
本文将介绍利用mapgis的高程自动赋值功能达到快速赋值及利用属性赋参数改变等高距最终实现等高线抽稀的方法。
二、等高线高程自动赋值的实现及方法（一）等高线的生成目前有很多软件可以生成等高线，有些软件是利用高程生成的等高线，这样生成的等高线自动带有高程属性。
但如果是采用光栅图通过mapgis编辑子系统中的交互式矢量化或自动矢量化所得的等高线，则需要进行高程赋值。
Mapgis中高程自动赋值为用户提供了方便。
下面将介绍该种赋值方法。
（二）高程赋值的前期工作1.编辑线属性结构编辑线属性结构可以在mapgis软件的“输入编辑”或“库管理”子系统中操作。
具体步骤如下：（1）“输入编辑”子系统中的执行“线编辑-X参数编辑-编辑线属性结构Z”；“库管理”子系统中的执行“结构-编辑属性结构-编辑线属性结构”。
（2）设置线属性结构参数输入字段名称，按“Enter”键，选择字段类型为“双精度”或“浮点型”，再输入字段长度（用8就可以）及小数位数（用2就可以），全部结束后，光标移至下一行，点击“OK”(见图1)。
地形图等高线的自动绘制方法1. 自动绘制等高线的常用方法1.1 网格法：它的基本原理是以不规则原始数据为依据，用双二次拟合，按距离加权平均或按距离加权最小二乘等方法拟合一张曲面，将规则网格点的平面坐标代入曲面方程求解出网格点的高程，然后在以网格点的高程为依据内插等高线。
其主要步骤为：根据离散点计算方格点数据；在网格边上内插等值点；追踪等值点，形成某一高程值的若干等值线；联结等值点绘制光滑曲线。
网格法绘制等高线的精度同网格的大小即采点密度有很大的关系，在取较小间距的网格时，虽然可以提高制图精度，但要占用较大内存，且不适用于处理地性线。
由于网格点的高程是通过对原始离散点拟合内插后计算得到的，无论采用哪种算法，网格点的精度都不可能高于原始离散点的精度，相反，拟合后可能使得某些原始离散点的实测高程值发生改变，整个地形趋于平滑。
1.2 三角网法：此种方法直接根据实际获得的不规则离散数据点构成不规则三角网，然后在不规则三角网上内插等高线。
其主要步骤为：自动联结三角网；在三角形边上内插等值点；寻找等高线的起始点和追踪等值点；4）联结等值点绘制光滑曲线。
相对于网格法而言，三角网具有以下特点：对于分布不规则的离散点，不须变换成规则网格点，可直接利用原始观测点插补等值点，这样可以提高等高线的精度，且对特征高程点部位任意小的等高线图形均能绘出；应用三角网法绘制的等高线图可具有自由边界，在有观测点地区均可出现等高线；三角网法绘制等高线方法简单，程序设计也比较简单。
2. 三角网法绘制等高线的原理2.1 自动联结三角网用三角网法绘制等高线首先必须联结三角网。
必须考虑到获取原始信息的质量，使其符合线性补插的要求。
应建立在可能条件下的最佳三角网，保证插补精度。
首先要确定第一个三角形。
从离散点中任取一点作为第一个三角形的第一顶点，找出距该点最近的点作为一号三角形的第二个顶点，在满足三边长度近似相等条件下，找出距这两点连线中点最近而且与这两点不在一直线上的点作为一号三角形的第三顶点。
一种实用的等高线高程自动赋值方法研究摘要:数字地图中经常存在没有赋高程值和高程值赋值错误的情况,为后期应用及入库带来很多的不便。
针对此问题笔者结合Tin三角网原理,提出以高程散点为基准,构建Tin三角网,通过Tin三角形的边长与等高线在空间上的相交关系,自动检查和对等高线进行赋值。
经过笔者理论和实践分析,其正确率非常高,完全可用于对地形图等高线高程的检查和自动赋值。
关键词:Tin 自动高程赋值等高线空间分析传统的CAD中等高线往往通过高程点注记来识别等高线的高程,因此在CAD应用中,等高线很多就是普通的曲线,没有高程值。
随着数字地图的应用范围日益拓广,通过读取等高线的高程值来实现多种应用变得非常普遍,因此等高线没有高程值,对后期数字地图的应用在成很多不便。
1 实现思路等高线自动高程赋值一直是工程应用中的一个难题,当前常见的处理方式有两种,人工模式和半自动化模式。
前者主要通过人工方式,逐条录入等高线的高程值,另一种模式是由人工指定起始等高线,根据等高距及高差,自动通过空间关系完成等高线的高程赋值。
前者工作量巨大,在生产中基本不予采用,后者虽然部分实现自动化,但仍需人工干预,特别是出现地貌突变如陡坎、建筑物等,自动赋值往往失败。
市场上常见的具有此功能的软件有MapGis、清华山维等。
为了减轻等高线高程赋值的工作量,提高赋值的正确率,笔者拟采用采集的高程点,通过构建Tin三角网,实现等高线高程自动赋值。
传统的CAD地形图中,等高线的高程信息主要通过邻近的高程点进行获取,因此地形图中的高程点具有以下功能。
//求取Tin三角形边长两端点的高程值Lts.Add Ln.GetPartAt(1)(1)TemLine.AddPart Ltsi=Ltt.QueryEx//求取一端点交点连线和等高线交点个数TempLine.AddPart Ltesj = Ltt.QueryEx//将正确的高程信息赋予等高线RecP.UpdateEnd IfEnd If3 案例分析为了验证以上思路,笔者拟采用1∶1000地形图约17幅,等高线条数约为5000条,经过初步验证,其识别率非常高,实验证实,通过Tin模式是可以实现自动化对等高线进行赋值。
土方量的计算方法土方量的计算是建筑工程施工的一个重要步骤。
工程施工前的设计阶段必须对土石方因土在现实中的一些工程项目中，,它直接关系到工程的费用概算及方案选优。
量进行预算方量计算的精确性而产生的纠纷也是经常遇到的。
如何利用测量单位现场测出的地形数据或原有的数字地形数据快速准确的计算出土方量就成了人们日益关心的问题。
比较经常的法、区域土方量平衡法和几种计算土方量的方法有：方格网法、等高线法、断面法、DTM 平均高程法等。
、断面法1当地形复杂起伏变化较大，或地狭长、挖填深度较大且不规则的地段，宜选择横断面法进行土方量计算。
上图为一渠道的测量图形，利用横断面法进行计算土方量时，可根据等。
A2、A3……AiLL渠，按一定的长度L设横断面A1、断面法的表达式为Ai-1，Ai分别为第i单元渠段起终断面的填(或挖)1在（）式中，方面积；Li为渠段长；Vi为填(或挖)方体积。
土石方量精度与间距L的长度有关，L越小，精度就越高。
但是这种方法计算量大, 尤其是在范围较大、精度要求高的情况下更为明显;若是为了减少计算量而加大断面间隔，就会降低计算结果的精度; 所以断面法存在着计算精度和计算速度的矛盾。
2、方格网法计算对于大面积的土石方估算以及一些地形起伏较小、坡度变化平缓的场地适宜用格网法。
这种方法是将场地划分成若干个正方形格网，然后计算每个四棱柱的体积，从而将所有四棱柱的体积汇总得到总的土方量。
在传统的方格网计算中，土方量的计算精度不高。
现在我们引入一种新的高程内插的方法，即杨赤中滤波推估法。
2.1杨赤中推估杨赤中滤波与推估法就是在复合变量理论的基础上，对已知离散点数据进行二项式加权游动平均，然后在滤波的基础上，建立随即特征函数和估值协方差函数，对待估点的属性值（如高程等）进行推估。
2.2待估点高程值的计算首先绘方格网, 然后根据一定范围内的各高程观测值推估方格中心O的高程值。
绘制方格时要根据场地范围绘制。
．由离散高程点计算待估点高程为其中，为参加估值计算的各离散点高程观测值，为各点估值系数。
cass 等高线高程CASS 等高线高程在地图绘制和城市规划中，地形是非常重要的因素之一。
而高程具有十分重要的意义。
在地图上，高程的表现方式有很多种，比如夭浮山明暗法、色彩变化法等等。
而其中较为重要的便是等高线，因为等高线是一种十分直观的表达高程的方式。
在地形测量中，可以采用现场测量，使用测绘仪等工具，也可以使用遥感地学技术获取高程数据。
而CASS是一个十分实用的测绘软件，其中的等高线高程模块可以快速准确的生成等高线高程，这个模块就是我们今天要介绍的CASS等高线高程。
一、 CASS简介CASS是一个国内的著名测绘软件之一，CASS中的一些功能如等高线高程、自然状况图的制图、自动化地形测量和数字地形模型制作等在国内测绘领域拥有十分重要的地位和影响力。
CASS的等高线高程模块是其中的一个十分重要的模块，下面我们就来简单介绍一下。
二、等高线高程模块主要功能等高线高程模块是CASS中一个非常实用的模块，其主要功能有如下几个方面：1. 等高线高程绘制。
该模块可以实现对测量数据进行等高线提取，自动绘制等高线线型等操作，自动生成高程图，进一步可以根据需求自由调整等高线。
2. 等高线高程计算。
该模块可以对地形测量数据进行数字化处理，按照给定坐标进行等高线计算和分级操作，方便地实现坑谷流域及断面分析、填挖后高程计算等功能。
3. 等高线高程模拟。
该模块可以模拟地形，方便观察地形特征，进一步帮助用户掌握地形信息。
以上三个功能是等高线高程模块的主要功能，另外该模块还提供支持水平距离测量，切线点、梯形位差等信息的测量、栅格图层的载入等操作，以满足综合的高程信息处理需求。
三、案例演示下面我们将通过一个简单的案例来演示如何在CASS中使用等高线高程模块。
我们以一个小山丘为例，展示如何进行地形分析，提取并制作等高线高程图：1. 先使用CASS的地形测量功能测量小山丘的数据，生成数字地形模型。
2. 确定等高线高程参数。
在CASS中可以自定义区间和密度，控制等高线的生成和细节。
