等高线赋高程及内插等高线

在mapgis里，有矢量化好的计曲线，想在每两条计曲线之间再插上
4条首曲线
1、单击系统主界面中“空间分析”菜单下的“DTM分析”子系统，
2、单击“文件”菜单下的“打开数据文件/线数据文件”命令，找到等高
线赋值后的文件，
3、单击“处理点线”菜单下的“线数据高程点提取”命令，则系统弹出“设置线抽稀点参数”对话框，其中，“抽稀提点”参数越小，则在等高线上提取的高程点就会越多，则后面生成的GRD数据的精度就会越高，则生成三维地形后，对实际的地形拟合也就越精确；需注意的是“线属性高程数据域”要选择高程值所在的字段；设置好各项参数后，单
击“确定”按钮，
4、单击“GRD模型”菜单下的“离散数据网格化”命令，单击对话框中
的“文件换名”按钮，系统会弹出一保存文件的对话框，
5、单击“Grd模型”菜单下的“平面等值线图的绘制”命令，则系统会弹出“设置等值线参数”对话框，单击标注为“2”处的“等值层值”按钮，系统会弹出一对话框，这里我们可以修改高程值之间的间隔，比如将上图中的“步长增”改为20，这是要单击“更新当前分段”按钮，否则修改无效，然后单击“确定”按钮；即可；。

“Cass 等高线插高程点”是地图制图中常用的一种技术，它通过一定的方法和工具，将等高线上的高程点插值计算出来，以便更加准确地呈现地形的变化。

本文将从什么是等高线和高程点、Cass 等高线插值的原理和方法、应用及意义等方面展开探讨，详细介绍Cass 等高线插高程点的相关知识。

一、等高线和高程点的概念1. 等高线等高线是指连接同一海拔高度的地点所形成的线，在地图上用来表示地形起伏和高低变化。

等高线密集表示陡峭的地形，等高线稀疏表示平缓的地形。

等高线的间隔通常是根据地图的比例尺和地形的复杂程度而确定的。

2. 高程点高程点是指地图上标注的特定位置的海拔高度数值，用以表示该点的相对高度。

高程点的确定需要依靠实地测量或者利用遥感数据进行提取，是地图上重要的地形信息之一。

二、Cass 等高线插值的原理和方法Cass 等高线插值是一种常用的地图制图技朧，其原理和方法主要包括以下几个步骤：1. 数据准备首先需要准备包含等高线和高程点的地形数据，这些数据可以是通过地面测量、航空摄影或者遥感获取的。

数据的准确性和完整性对插值结果有着重要的影响。

2. 插值算法选择在 Cass 等高线插值中，常用的算法包括反距离加权插值法、克里金插值法等。

不同的算法有着不同的适用场景和精度，需要根据实际情况进行选择。

3. 数据处理通过选定的插值算法，对等高线和高程点的数据进行处理，计算出各个插值点的高程数值。

这个过程需要考虑到数据的空间关系和相互影响，以得到较为准确的插值结果。

4. 结果生成最后将插值计算得到的高程点与原始等高线数据结合，生成新的等高线地图。

这样的地图更加符合实际地形的变化规律，能够提供更多的地理信息。

三、Cass 等高线插高程点的应用及意义Cass 等高线插高程点在地图制图和地理信息系统中有着广泛的应用和重要的意义：1. 地形分析通过插值得到的高程点数据，可以进行更为精细的地形分析和建模，为地质勘探、城市规划等领域提供支持。

简述等高线的定义等高线是指地图上相邻两个等高点之间的连线，常用来表示地形，它可以在地图上更清晰地表现地势陡峭或平缓以及高度起伏的特点。

等高线主要是用来表示高程，其中0米程度作为定义基本单位，是相当于海平面以下的深度。

等高线是地图绘制中最重要的组成部分，它可以表示低洼平坦的河流，山谷，地势陡峭的山峰.等高线的抽稀给人一种几何的视觉感受，很容易把不规则的地形用等高线简单明了地表示出来。

等高线只是表示空间的轮廓，它本质上和区域没有半毛钱的关系，在地理学上也没有任何体量的含义，等高线只能表示高程的变化，而不能表示平坦的椭圆性的形状。

等高线的绘制原理很简单，在连续的高点之间绘制等高线只需要把它们外接在一起即可，而不用精确地模拟实际地形。

这与实际表示地形结构有一定的区别，但是在绘制简单的曲率地形时，仍然可以用等高线清晰地表达曲率地形的特征。

等高线还可以用来表示海平面的变化，也可以使用等高线来表示地质构造或水文地质系统的特征。

例如，可以用等高线表示沉积物的构造形态，以及水位的变化。

等高线还可以应用于水田灌溉系统的设计，以表示水位高度的变化，提供决策依据。

从地理学角度来看，等高线是一种重要的工具，用于研究地形及其变化，影响地表形态的自然舞台，以及山谷内的特征，这些都可以通过等高线的绘制表示出来，从而为地质学家和地形学家的研究提供参考依据。

等高线也是高程测量的重要基础，通常可以使用它们来测量数据。

可以通过使用一种叫做插值法的数学模型来根据现有的等高线估算出一些未知的高程数据，这就是等高线在实际应用中的一种重要作用。

总之，等高线是地图上最重要的组成部分，它直接反映了地势的变化，为人们更清楚地认识和理解地表形态和地貌提供了重要的参考依据，也是高程测量的重要基础。

等高线内插法计算高程
等高线内插法是一种通过已知高程点建立高程模型，并预测其他位置的高程的方法。

具体流程如下：
1. 建立数据文件，包括已知高程点的坐标和高程值。

2. 绘制地形图，并绘制等高线。

3. 在图中选择若干已知高程点，记录它们的坐标和高程值。

4. 选择一种内插算法，如双线性内插、三次样条函数内插、克里金法等。

5. 对于每一个需要预测高程的位置，根据周围的已知高程点，运用内插算法计算其高程值。

6. 将计算得到的高程值绘制到地形图中，形成高程模型。

在具体实现中，双线性内插是一种简单有效的方法。

假设已知的四个高程点分别为(A, B, C, D)，那么可以按照下面的公式计算某一位置的高程值（x，y为该位置的坐标）：
f(x, y) = zA(1-u)(1-v) + zB(u)(1-v) + zC(u)(v) + zD(1-u)(v)
其中，u、v分别表示该位置与AB、AD两条直线的距离比例，按照比例加权求和即可计算得到高程值f(x,y)。

需要注意的是，等高线内插法需要在高程点密集的区域才能得到较为准确的结果，在高程点稀疏的区域可能会存在较大的误差。

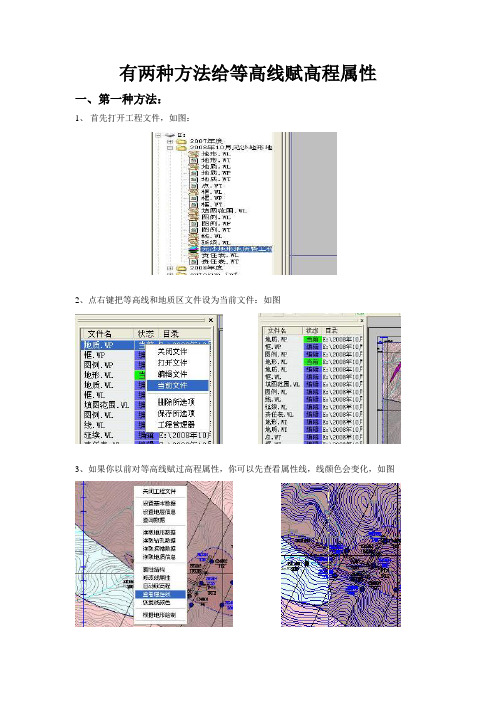

有两种方法给等高线赋高程属性
一、第一种方法：
1、首先打开工程文件，如图：
2、点右键把等高线和地质区文件设为当前文件：如图
3、如果你以前对等高线赋过高程属性，你可以先查看属性线，线颜色会变化，如图
4、不管以前有没有赋过高程属性，赋高程先点右键，选择自动赋高程，然后拉条直线，确保直线没有重复穿过同条直线，赋高程属性，是从左到右赋高程（却记）。

拉直线是先按左键，不要放开，鼠标移到某个地方，放开鼠标后，会出现赋高程成功的对话框。

这种方法是我自己编写的，可能大家刚开始会不习惯，多用几次就好了。

二、第二种方法：
1、打开地形线文件，不要打开工程文件：
2、点右键选属性结构，设置高程属性，选双精度型。

3、点右键，选自动赋高程，然后点左键，鼠标移到到某处，再点鼠标左键，设置数据后，点确定。

这种方法是MapGis自带的方法，这种方法不必考虑从左到右的问题，但只能从低到高来赋属性。

等高线内插法计算公式(二)等高线内插法计算公式等高线内插法是一种用于连续变量的空间分布插值的方法，它基于已知的点值，在地理信息系统、遥感、地质勘探等领域有着广泛的应用。

在这篇文章中，我们将介绍几种常见的等高线内插法计算公式，并举例说明它们的用法。

1. 三角剖分法插值三角剖分法插值是一种基于三角网格的插值方法，它将已知点构成的数据集分割成许多个不重叠的三角形，然后在每个三角形内进行插值计算。

以下是三角剖分法的计算公式：•线性插值：根据已知点的值和距离，计算出插值点的值。

公式为：Z = (1 - λ - μ) * Z1 + λ * Z2 + μ * Z3其中，Z1、Z2、Z3 分别为三角形上的三个已知点的值，λ 和μ 是与插值点在三角形内的位置有关的权重。

2. 克里金插值克里金插值是一种基于随机过程和半变异函数的插值方法，它通过样点之间的空间关联性进行插值。

以下是克里金插值的计算公式：•简单克里金插值：通过拟合半变异函数找到最优解，计算插值点的值。

公式为：Z = μ + Σ λi * (Zi - μ)其中，μ 是整个区域的均值，λi 是根据样点之间的空间关联性计算得到的权重。

3. 倒距离加权插值倒距离加权插值是一种基于样点之间距离的插值方法，它通过计算插值点与已知点之间的距离权重来进行插值计算。

以下是倒距离加权插值的计算公式：•简单倒距离加权插值：根据插值点与已知点之间的距离，计算插值点的值。

公式为：Z = Σ (Wi * Zi) / Σ Wi其中，Wi 是根据插值点与已知点之间的距离计算得到的权重，Zi 是已知点的值。

示例解释下面通过一个简单的示例来说明这些等高线内插法的计算方法。

假设有以下已知点的高程信息： - 点1：坐标(0, 0)，高程值为10 - 点2：坐标(1, 0)，高程值为 20 - 点3：坐标(0, 1)，高程值为 15我们需要在坐标为 (, ) 的位置进行插值计算。

1.三角剖分法插值：根据已知点的值和距离，计算插值点的值。

简述等高线绘制方法：
1、将高程数据标注在测点一侧；
2、分析测点高程规律。

如最大值、最小值点在哪里；最大值周围的测点数据渐次减小，数据分布呈等轴状（如圆形、椭圆形），说明可能是一山峰；如果呈线状分布则可能是一山脊。

对最小值则与上相反，等等；
3、确定等高线距（如10米、20米、50米等等）；
4、测点连线。

从最大值点与相邻的测点连线，其它的测点也要从高到低连线；
5、利用cad的计算功能或等分功能，内插出相邻测点连线上与等高线距整倍数的点；
6、连点。

将相同高程点用连接得到一折线，利用计算机的拟合功能，则可得到一圆滑曲线；
7、在等高线上或一侧标注上高程；以上是利用cad绘制等高线的办法。

听说有一种绘图软件能直接成图，但是需要花钱购买，有的要价很高。

如果没有绘制等高线软件，我介绍的方法不妨试一试。

等高线指的是地形图上高程相等的各点所连成的闭合曲线.把地面上海拔高度相同的点连成的闭合曲线.垂直投影到一个标准面上,并按比例缩小画在图纸上,就得到等高线.等高线也可以看作是不同海拔高度的水平面与实际地面的交线,所以等高线是闭合曲线。

测绘技术中的高程测量与等高线绘制技巧测绘技术是一门综合性较强的学科，涉及到测量、地理信息系统等多个领域。

在这其中，高程测量和等高线绘制是不可或缺的重要环节。

本文将从这两方面展开，探讨测绘技术中的高程测量与等高线绘制技巧。

一、高程测量技巧高程测量是确定地面上某个点相对于参考面的垂直高度的过程。

在实际测量中，常用的高程测量方法主要有水准测量法和GPS测量法。

水准测量法是一种传统的高程测量方法，主要依赖于测高仪等测量工具。

在进行水准测量时，需要确定基准点和测站点，并利用测高仪测量这些点的高程差。

其中，基准点的选择至关重要，需要考虑地理位置、稳定性等因素。

在实际操作中，还需要注意使用水平仪来确保测量结果的准确性。

GPS测量法是借助于全球定位系统进行高程测量的一种方法。

相比于水准测量法，GPS测量法的优势在于速度快、覆盖范围广。

在进行GPS测量时，需要在测站点进行GPS接收机的观测，并进行差分处理，得到相对于参考点的高程信息。

然而，由于GPS信号的传播受到天气、建筑物等因素影响，因此在实际操作中需要谨慎处理，并与其他高程测量方法相互校验。

二、等高线绘制技巧等高线是将地面上等高点连接起来的线，用于表示地形的特征。

在绘制等高线时，需要掌握一定的技巧。

首先，要选择合适的等高线间距。

等高线间距的选取应根据地形的复杂程度和图面的尺寸来确定。

在地形较为平缓的区域，可以选择较大的等高线间距，以避免图面拥挤。

而在地形起伏较大的区域，则需要选择较小的等高线间距，以更精确地表达地形变化。

其次，要注意等高线的连续性。

在绘制等高线时，需要保持等高线的连续性，即同一等高线上的点应该连成一线。

当地形变化较为复杂时，可以采用曲线进行连接，以更好地反映地形的特点。

另外，要考虑等高线之间的交叉情况。

当等高线交叉时，需要根据情况进行处理。

一般来说，高程相近的等高线可以在交叉点处连接，以减少图面混乱。

而高程差较大的等高线交叉时，则应通过斜交的方式进行连接，以表达地形的陡峭特征。

掌握测绘技术中的高程测量和等高线绘制技巧测绘技术在现代社会中扮演着重要的角色，在许多领域中都起着关键作用。

其中，高程测量和等高线绘制是测绘技术中的两个重要方面。

本文将详细介绍高程测量和等高线绘制的技巧和要点。

一、高程测量的基本原理和方法高程测量是指测量地表上某一点相对于一个参考面高度或垂直距离的过程。

这项工作的目的是为了更好地理解地表的形状和特征，并对地形进行准确的描述和研究。

高程测量可以通过不同的方法进行，其中最常见和常用的是水准测量和三角高程测量。

1. 水准测量水准测量是一种基于测量高差的方法，通过确定不同测点之间的垂直距离差别来实现高程的测量。

这种方法需要依赖于自动水准仪、水准仪和标尺等工具。

在实际测量中，需要选择合适的测点，并进行连续测量，以确保数据的准确性。

2. 三角高程测量三角高程测量是一种基于三角形相似性原理的方法。

通过测量不同测点之间的水平距离和仰角，结合三角学原理，可以计算出不同测点之间的高差。

这种方法需要使用全站仪、经纬仪和其他相关工具。

在实际测量中，需要选择合适的测点，并根据地形和测量要求进行合理的放样。

二、等高线绘制的技巧和要点等高线是在地图上连接具有相同高程的点的曲线。

绘制等高线是为了更好地理解地形的高低起伏，以及地形特征的分布和变化。

下面将介绍一些等高线绘制的技巧和要点。

1. 选取合适的高差间距等高线的密集程度和间距直接影响到地形的表达效果。

在绘制等高线时，应根据具体的地形特点和地图比例选择合适的高差间距。

如果地形变化较为平缓，则可以选择较大的高差间距；如果地形起伏较大，则需要选择较小的高差间距，以更好地表达地形的变化。

2. 确定基准面和高程起点在等高线绘制中，需要确定基准面和高程起点。

基准面通常选择国际标准海平面，高程起点则取决于地理位置和实际需求。

在确定基准面和高程起点后，可以根据实际测量数据进行等高线的绘制。

3. 绘制主要等高线和附属等高线等高线主要分为主要等高线和附属等高线。

如何使用测绘工具进行高程测量和等高线绘制测绘工具在现代社会发挥着重要的作用，其中高程测量和等高线绘制是测绘工具的常见应用之一。

本文将介绍如何使用测绘工具进行高程测量和等高线绘制，并探讨其重要性和应用。

一、高程测量的基本原理与方法高程测量是指对地面某一点的垂直高度进行测量。

在高程测量中，最常用的测量工具是水平仪和全站仪。

水平仪是一种用来测量地面或物体平均高度的工具。

它基于重力作用原理，通过测量液体的水平面来判断点的高度。

使用水平仪进行高程测量时，需要进行水平校正，并保持水平仪与测量物体之间保持垂直的状态。

全站仪则是一种精密的测量仪器，可以测量地面或物体的三维位置信息，包括水平角、垂直角和斜距。

全站仪通过测量物体到仪器的水平角、垂直角和斜距来计算出物体的高度。

使用全站仪进行高程测量时，需要将仪器设置在已知高程基准点上，并进行初始朝向的校正。

二、等高线绘制的原理与方法等高线绘制是基于高程数据绘制地形图的一种常用方法。

等高线是连接地面上具有同一高度的点的曲线，通过等高线绘制可以展示地形的高低起伏。

等高线绘制的主要原理是通过测量不同高度的点的高程，并用等高线来连接这些点。

在绘制等高线时，可以根据需要选择不同的等高距，并根据高程数据确定等高线的位置和形状。

一般来说，等高线的间距越小，绘制的地形图越详细。

绘制等高线时，可以使用专业的测绘软件或绘图工具。

这些工具可以根据测量数据自动生成等高线，并进行编辑和调整。

在绘制等高线时，需要根据实际情况选择合适的颜色和线型，以及添加地名和标注，使地形图更加直观和易读。

三、高程测量与等高线绘制在实际应用中的重要性高程测量和等高线绘制在实际应用中具有重要的意义和价值。

首先，高程测量可以用于制作地形图和地形模型，为农业、城市规划、环境保护等方面的工作提供基础数据和参考依据。

通过高程测量，可以了解地面的起伏情况，分析地形特点，为相关工作提供科学依据。

其次，等高线绘制可以直观地展示地形的高低起伏，在地图上标示出山脉、河流、湖泊等自然地形特征，为地理教育、旅游规划等提供参考。
