地形图等高线的自动绘制方法
- 格式:docx
- 大小:220.47 KB
- 文档页数:4
等高线的绘制方法等高线是地形图上表示地形地貌特征的重要记号,它是根据特定的高程范围,在指定区域内沿着特定的高程过程画出的曲线图。
它可以清楚地反映出某一高程等级的地形形态状况,被称为地形图上的“表情符号”。
等高线的绘制也是地形图制作的重要环节,一般通过计算机来生成等高线。
具体的绘制方法如下:(一)数据准备。
首先要准备必要的原始数据,一般是测量得到的地形高程数据,或者是测量得到的数据表,以及制图的相关参数。
(二)绘图参数的确定。
首先要确定制图的高程范围,即所要表示的高程范围,制图时一般以递增的方式来表示,如200m, 300m,400m…等。
同时,需要确定地形等高线的技术参数,比如等高线步长和间断步长等。
(三)数据插值。
在此阶段,将原始数据按照一定的模式进行插值处理,以实现数据之间的线性插补,使原始数据变成足够多的数据点,从而实现更加准确的等高线绘制。
(四)分区等高线的绘制。
在插值处理之后,基于预先确定的绘图参数,开始将数据点拟合成相应的等高线条,以完成等高线的绘制。
(五)等高线平滑处理和缩放处理。
有时画出的等高线会弯曲过于曲折,这时就需要进行等高线平滑处理,使其更加平整,以及缩放处理,让图上所表示的形状可以更清楚。
(六)修正结果。
完成绘图之后,可以根据原始地形图和绘制结果,检查识别出的等高线是否符合实际的地形状况,若发现出入,则需要进行细微的修正,并调整技术参数,直到最终 achieve desired results 。
等高线的绘制是数字地形图制图的重要环节,若想拟出完全符合实际情况的等高线,除了正确的数据准备和确定制图参数之外,还需要综合考虑插值、等高线绘制、平滑处理等,以及结果的检查和修正等环节,以确保绘制精度。

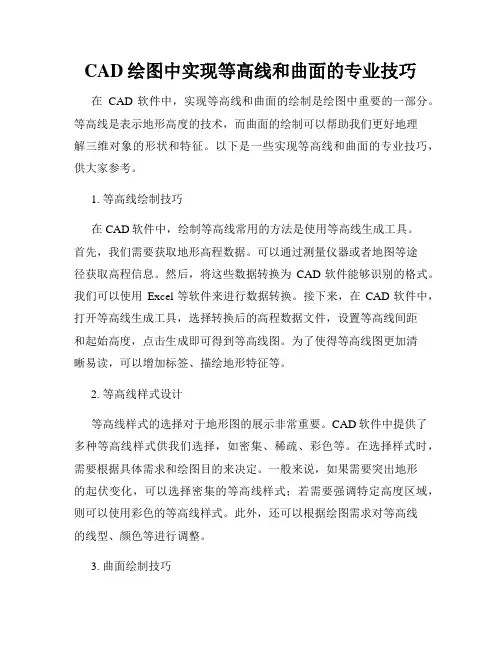

CAD绘图中实现等高线和曲面的专业技巧在CAD软件中,实现等高线和曲面的绘制是绘图中重要的一部分。
等高线是表示地形高度的技术,而曲面的绘制可以帮助我们更好地理解三维对象的形状和特征。
以下是一些实现等高线和曲面的专业技巧,供大家参考。
1. 等高线绘制技巧在CAD软件中,绘制等高线常用的方法是使用等高线生成工具。
首先,我们需要获取地形高程数据。
可以通过测量仪器或者地图等途径获取高程信息。
然后,将这些数据转换为CAD软件能够识别的格式。
我们可以使用Excel等软件来进行数据转换。
接下来,在CAD软件中,打开等高线生成工具,选择转换后的高程数据文件,设置等高线间距和起始高度,点击生成即可得到等高线图。
为了使得等高线图更加清晰易读,可以增加标签、描绘地形特征等。
2. 等高线样式设计等高线样式的选择对于地形图的展示非常重要。
CAD软件中提供了多种等高线样式供我们选择,如密集、稀疏、彩色等。
在选择样式时,需要根据具体需求和绘图目的来决定。
一般来说,如果需要突出地形的起伏变化,可以选择密集的等高线样式;若需要强调特定高度区域,则可以使用彩色的等高线样式。
此外,还可以根据绘图需求对等高线的线型、颜色等进行调整。
3. 曲面绘制技巧曲面绘制是绘制三维对象的重要手段之一。
在CAD软件中,常用的曲面绘制方法有三角网格和曲面建模。
三角网格是一种以三角形为基本单元进行表达的方法,可以通过连接不同高程点来构建曲面。
曲面建模则是利用曲线和曲面的特性来进行建模。
在使用曲面绘制工具前,我们需要确定曲面的边界和控制线,然后根据绘图需求选择相应的曲面建模工具进行绘制。
在绘制过程中,需要注意保持曲面的平滑性和连续性。
4. 视觉效果优化为了提高绘图的视觉效果和真实感,我们可以通过一些优化技巧来增加绘图的逼真度。
例如,可以在等高线和曲面上添加阴影效果,使得地形更加立体和真实。
此外,还可以使用渐变填充来表示地形的高度变化,使得地形更加直观明了。

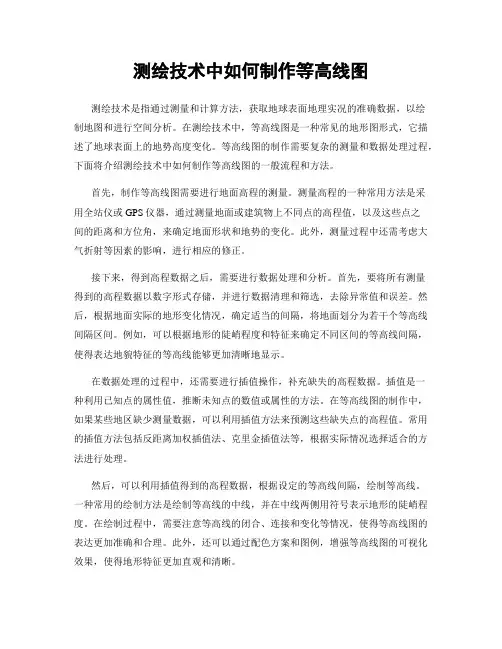

测绘技术中如何制作等高线图测绘技术是指通过测量和计算方法,获取地球表面地理实况的准确数据,以绘制地图和进行空间分析。
在测绘技术中,等高线图是一种常见的地形图形式,它描述了地球表面上的地势高度变化。
等高线图的制作需要复杂的测量和数据处理过程,下面将介绍测绘技术中如何制作等高线图的一般流程和方法。
首先,制作等高线图需要进行地面高程的测量。
测量高程的一种常用方法是采用全站仪或GPS仪器,通过测量地面或建筑物上不同点的高程值,以及这些点之间的距离和方位角,来确定地面形状和地势的变化。
此外,测量过程中还需考虑大气折射等因素的影响,进行相应的修正。
接下来,得到高程数据之后,需要进行数据处理和分析。
首先,要将所有测量得到的高程数据以数字形式存储,并进行数据清理和筛选,去除异常值和误差。
然后,根据地面实际的地形变化情况,确定适当的间隔,将地面划分为若干个等高线间隔区间。
例如,可以根据地形的陡峭程度和特征来确定不同区间的等高线间隔,使得表达地貌特征的等高线能够更加清晰地显示。
在数据处理的过程中,还需要进行插值操作,补充缺失的高程数据。
插值是一种利用已知点的属性值,推断未知点的数值或属性的方法。
在等高线图的制作中,如果某些地区缺少测量数据,可以利用插值方法来预测这些缺失点的高程值。
常用的插值方法包括反距离加权插值法、克里金插值法等,根据实际情况选择适合的方法进行处理。
然后,可以利用插值得到的高程数据,根据设定的等高线间隔,绘制等高线。
一种常用的绘制方法是绘制等高线的中线,并在中线两侧用符号表示地形的陡峭程度。
在绘制过程中,需要注意等高线的闭合、连接和变化等情况,使得等高线图的表达更加准确和合理。
此外,还可以通过配色方案和图例,增强等高线图的可视化效果,使得地形特征更加直观和清晰。
最后,制作等高线图后还需要进行质量评估和验证。
通过与实际地形进行对比,验证等高线图的准确性和可信度。
同时,在绘制等高线图的过程中,还需注意数据的处理和分析方法是否科学和合理,以及绘制的结果是否符合地形特征的实际情况等,对于错误和偏差进行修正和调整。
地形图等高线的自动绘制方法集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]地形图等高线的自动绘制方法1.自动绘制等高线的常用方法1.1网格法:它的基本原理是以不规则原始数据为依据,用双二次拟合,按距离加权平均或按距离加权最小二乘等方法拟合一张曲面,将规则网格点的平面坐标代入曲面方程求解出网格点的高程,然后在以网格点的高程为依据内插等高线。
其主要步骤为:根据离散点计算方格点数据;在网格边上内插等值点;追踪等值点,形成某一高程值的若干等值线;联结等值点绘制光滑曲线。
网格法绘制等高线的精度同网格的大小即采点密度有很大的关系,在取较小间距的网格时,虽然可以提高制图精度,但要占用较大内存,且不适用于处理地性线。
由于网格点的高程是通过对原始离散点拟合内插后计算得到的,无论采用哪种算法,网格点的精度都不可能高于原始离散点的精度,相反,拟合后可能使得某些原始离散点的实测高程值发生改变,整个地形趋于平滑。
1.2 三角网法:此种方法直接根据实际获得的不规则离散数据点构成不规则三角网,然后在不规则三角网上内插等高线。
其主要步骤为:自动联结三角网;在三角形边上内插等值点;寻找等高线的起始点和追踪等值点;4)联结等值点绘制光滑曲线。
相对于网格法而言,三角网具有以下特点:对于分布不规则的离散点,不须变换成规则网格点,可直接利用原始观测点插补等值点,这样可以提高等高线的精度,且对特征高程点部位任意小的等高线图形均能绘出;应用三角网法绘制的等高线图可具有自由边界,在有观测点地区均可出现等高线;三角网法绘制等高线方法简单,程序设计也比较简单。
2.三角网法绘制等高线的原理2.1 自动联结三角网用三角网法绘制等高线首先必须联结三角网。
必须考虑到获取原始信息的质量,使其符合线性补插的要求。
应建立在可能条件下的最佳三角网,保证插补精度。
首先要确定第一个三角形。
从离散点中任取一点作为第一个三角形的第一顶点,找出距该点最近的点作为一号三角形的第二个顶点,在满足三边长度近似相等条件下,找出距这两点连线中点最近而且与这两点不在一直线上的点作为一号三角形的第三顶点。
等高线的绘制在地形图中,等高线是表示地貌起伏的一种重要手段。
常规的平板测图,等高线是由手工描绘的,等高线可以描绘得比较圆滑但精度稍低。
在数字化自动成图系统中,等高线是由计算机自动勾绘,生成的等高线精度相当高。
等高线的绘制步骤:1、展高程点:单击绘图处理菜单下展高程点,选择数据文件,然后根据命令提示区:注记高程点的距离,直接回车表示不对高程点注记进行取舍,若采集的高程点太密,可输入点间距进行取舍。
2、建立DTM:单击等高线菜单下的建立DTM,根据对话框提示建立DTM 的方式可以由数据文件生成,还可以由图面高程点生成。
注:建模过程考虑陡坎,则在生成等高线时就会自动处理,建模过程考虑地性线,则应记录外业测量时哪些点是地性点,先用地性线连起来。
3、修改三角网a、删除三角形:如果在某局部内没有等高线通过的,则可将其局部内相关的三角形删除。
删除三角形的操作方法是:先将要删除三角形的地方局部放大,再选择“等高线”下拉菜单的“删除三角形”项,命令区提示选择对象:这时便可选择要删除的三角形,如果误删,可用“U”命令将误删的三角形恢复。
b. 过滤三角形:可根据用户需要输入符合三角形中最小角的度数或三角形中最大边长最多大于最小边长的倍数等条件的三角形。
如果出现CASS7.0在建立三角网后点无法绘制等高线,可过滤掉部分形状特殊的三角形。
另外,如果生成的等高线不光滑,也可以用此功能将不符合要求的三角形过滤掉再生成等高线。
c. 增加三角形:如果要增加三角形时,可选择“等高线”菜单中的“增加三角形”项,依照屏幕的提示在要增加三角形的地方用鼠标点取,如果点取的地方没有高程点,系统会提示输入高程。
d. 三角形内插点:选择此命令后,可根据提示输入要插入的点:在三角形中指定点(可输入坐标或用鼠标直接点取),提示高程(米)=时,输入此点高程。
通过此功能可将此点与相邻的三角形顶点相连构成三角形,同时原三角形会自动被删除。
e. 删三角形顶点:用此功能可将所有由该点生成的三角形删除。

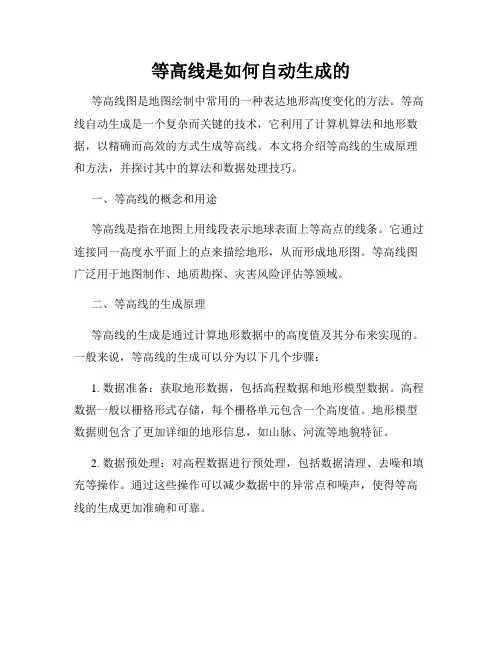

等高线是如何自动生成的等高线图是地图绘制中常用的一种表达地形高度变化的方法。
等高线自动生成是一个复杂而关键的技术,它利用了计算机算法和地形数据,以精确而高效的方式生成等高线。
本文将介绍等高线的生成原理和方法,并探讨其中的算法和数据处理技巧。
一、等高线的概念和用途等高线是指在地图上用线段表示地球表面上等高点的线条。
它通过连接同一高度水平面上的点来描绘地形,从而形成地形图。
等高线图广泛用于地图制作、地质勘探、灾害风险评估等领域。
二、等高线的生成原理等高线的生成是通过计算地形数据中的高度值及其分布来实现的。
一般来说,等高线的生成可以分为以下几个步骤:1. 数据准备:获取地形数据,包括高程数据和地形模型数据。
高程数据一般以栅格形式存储,每个栅格单元包含一个高度值。
地形模型数据则包含了更加详细的地形信息,如山脉、河流等地貌特征。
2. 数据预处理:对高程数据进行预处理,包括数据清理、去噪和填充等操作。
通过这些操作可以减少数据中的异常点和噪声,使得等高线的生成更加准确和可靠。
3. 等高线提取:根据高程数据中的高度值,确定等高线的间距和等值线的密度。
然后,通过插值算法将高程数据转换为等高线。
插值算法可以使用线性插值、三角剖分插值等多种方法。
4. 线条平滑:根据等高线的生成结果,对等高线进行线条平滑处理。
平滑可以使等高线的走向更加自然和平滑,同时降低图像噪声,提高图像质量。
三、等高线生成算法和技术等高线的生成涉及到多个算法和技术,下面介绍一些常用的方法:1. 插值算法:插值算法是等高线生成中的关键技术之一。
线性插值、三角剖分插值和克里金插值是常用的插值算法,它们可以根据不同的地形数据和需求选择。
2. 边缘提取算法:边缘提取算法用于从地形数据中提取边缘特征,进而确定等高线的走向和形态。
常用的边缘提取算法包括Sobel算法、Canny算法等,它们可以有效地提取地形数据中的边缘信息。
3. 平滑算法:平滑算法用于对等高线进行线条平滑处理。
利用Google Earth 制作等高线一.相关软件准备在制作等高线地形图过程中,主要应用的软件有3种:Google earth, global mapper, Surfer,autocad1.Google earth:中文一般叫谷歌地球,是一款Google公司开发的虚拟地球仪软件,它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。
用户们可以通过一个下载到自己电脑上的客户端软件,免费浏览全球各地的高清晰度卫星图片。
如下图为三峡大坝的卫星地图。
2.Global Mapper:是一款地图绘制软件,不仅能够将数据显示为光栅地图、高程地图、矢量地图,还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer:三维数据成像软件,主要用于地质、工程、科学计算等数据的三维可视化成像显示。
它支持两种成像方式:体成像和等值面成像。
利用3D Surfer可以将数据在三维空间进行三维可视化显示,并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。
3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。
3D Surfer采用类似Surfer的操作方式,兼容Surfer定义的文本数据格式和GRD数据格式。
支持规则数据和散乱数据的三维插值,与Surfer软件定义的色标等级文件兼容,支持*.lvl和*.clr的颜色等级文件,支持*.dat *.txt *.grd等数据格式。
支持三维图像的输出转换,可以将三维图形转换为虚拟现实数据文件VRML数据格式、JPG、BMP等GE软件估计大多数地理教师比较熟悉,该软件能展现全球各角落的卫星地图。
但卫星地图的拍摄都是从太空中俯视,一般情况下,地形的高低起伏只能从颜色来分辨,难以准确判别地形类型。
测绘技术中的等高线绘制方法与技巧测绘技术在现代社会中起到了非常重要的作用,它为我们提供了准确的地理信息,帮助我们了解地球的形状和地表的特点。
其中,等高线绘制是测绘中的一项关键技术,它通过绘制连接相同海拔高度的曲线,将地形表达出来,为地理空间分析和规划提供了基础数据。
本文将从等高线的概念、绘制方法和技巧三个方面探讨等高线绘制的应用。
一、等高线的概念等高线是连接同一等高面上各点的曲线,也叫等势线。
它在绘制地形图和地形剖面时非常常用,能够直观地反映地形的陡峻程度、山脊和谷地的位置以及坡度。
等高线的间距越密集,表示地形的变化越剧烈,反之则表示地势较为平缓。
二、等高线的绘制方法1. 传统测绘方法传统测绘方法主要利用地面地形测量,使用水准仪等测量设备进行高程测量。
通过在地图上选择高程基准点,然后在地面上进行实地测量,最后利用等高线绘图仪进行等高线图的绘制。
这种方法的绘制精度较高,但需要较长的时间和复杂的操作。
2. 数字测绘方法随着科技的发展,数字测绘方法逐渐取代了传统测绘方法。
它利用卫星遥感技术和全球定位系统(GPS),通过获取地表的数字高程模型数据,实现了快速、准确的等高线绘制。
这种方法大大提高了工作效率和绘图精度。
三、等高线绘制技巧1. 合理选择等高距等高距是指连续的等高线之间的高度差,选择合适的等高距对于准确表达地形非常重要。
在平坦的地形上,等高距可以选择较大的值,以减少绘制的曲线数量;而在陡峭的地形上,等高距需要选择较小的值,以便更好地表达地势的变化。
2. 注意等高线的连接和交叉等高线的绘制需要注意曲线的连续性和稳定性,相邻等高线之间应该有一定的交叉或重叠。
尤其是在山脊和谷地的交汇处,等高线需要平滑地连接起来,以避免造成视觉上的断裂。
3. 避免过度绘制在绘制等高线时,有时候容易出现过度绘制的问题,即在地形变化不大或平坦的区域过多地绘制等高线。
这不仅会导致图件上等高线过于密集,也会给人造成混乱和困惑。
绘制等高线在测绘领域中通常采用等高线来表示地貌。
所谓等高线是指地面上高程相同的相邻点所集合而成的闭合曲线。
用等高线表示地貌,不仅能明显表示出地面的起伏状态,而且能表示出地面的坡度和地面点的高程,便于在图上进行工程的规划设计.首先了解几个概念:地性线:地貌结构线在数字化成图软件中统称地性线。

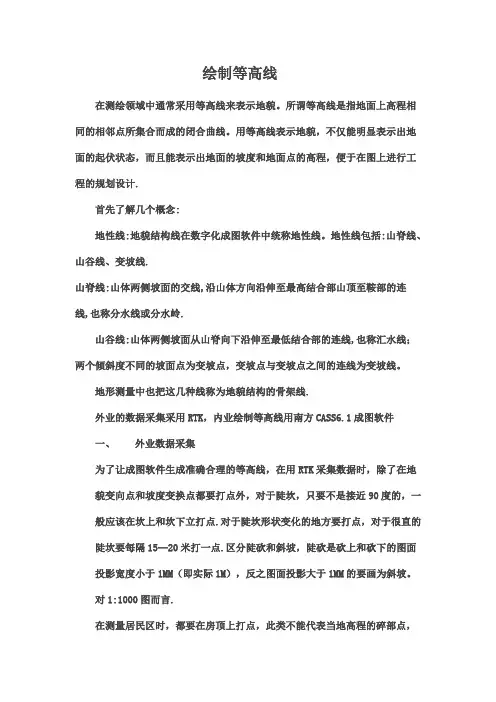

地性线包括:山脊线、山谷线、变坡线.山脊线:山体两侧坡面的交线,沿山体方向沿伸至最高结合部山顶至鞍部的连线,也称分水线或分水岭.山谷线:山体两侧坡面从山脊向下沿伸至最低结合部的连线,也称汇水线;两个倾斜度不同的坡面点为变坡点,变坡点与变坡点之间的连线为变坡线。
地形测量中也把这几种线称为地貌结构的骨架线.外业的数据采集采用RTK,内业绘制等高线用南方CASS6.1成图软件一、外业数据采集为了让成图软件生成准确合理的等高线,在用RTK采集数据时,除了在地貌变向点和坡度变换点都要打点外,对于陡坎,只要不是接近90度的,一般应该在坎上和坎下立打点.对于陡坎形状变化的地方要打点,对于很直的陡坎要每隔15--20米打一点.区分陡砍和斜坡,陡砍是砍上和砍下的图面投影宽度小于1MM(即实际1M),反之图面投影大于1MM的要画为斜坡。
对1:1000图而言.在测量居民区时,都要在房顶上打点,此类不能代表当地高程的碎部点,应使其高程为零,即让内业建地面高程模型(DTM)时不予考虑该点.外业跑尺员的测量经验和碎部点的合理性直接影响内业等高线的生成质量,所以立镜人一般由搞测量多年的老工程师担当。
但用工程师立棱镜的做法有点夸张,成本过高.结合私人外业测量节约成本的考虑其实只要测站选的合理,完全可以只用普通小工,甚至是没有任何经验的,只需通过对讲机指挥其跑尺即可.二、等高线的生成在地形图中,等高线是表示地貌起伏的一种重要手段。
常规的平板测图,等高线是由手工描绘的,等高线可以描绘得比较圆滑但精度稍低。
在数字化自动成图系统中,等高线是由计算机自动勾绘,生成的等高线精度相当高。
等高线图的制作方法与注意事项等高线图是一种常用的地图表示方法,可以清晰地展示地形的高度变化。
它在地理学、地质学、气象学等领域具有很重要的应用价值。
制作等高线图并不难,但需要一些基本的地图知识和技巧。
本文将介绍等高线图的制作方法以及一些需要注意的事项。
一、搜集地形数据要制作等高线图,首先需要搜集地形数据。
地形数据可以通过各种方式获取,如卫星遥感、测绘、地理信息系统等。
选择适合的数据源对于制作准确的等高线图至关重要。
另外,需要确保数据的准确性和完整性,避免因为数据缺失或错误导致等高线图不准确。
二、数据预处理在将地形数据用于等高线图制作之前,需要进行一些数据预处理工作。
首先是数据清洗,去除不必要的噪声和异常值,以提高数据的准确性。
然后是数据插值,将数据点之间的缺失值通过插值算法填充,使得地形数据更加连续和平滑。
常用的插值方法包括最邻近插值、反距离加权插值等。
三、等高线划分等高线图的核心就是等高线的划分。
等高线是连接同一高度地点的曲线。
为了制作等高线图,需要选择适当的高度间隔来划分等高线。
高度间隔的选择会影响到等高线图的密度和表现形式。
通常情况下,高度间隔选择越小,等高线图越密集,能更准确地表示地形变化。
而高度间隔选择越大,等高线图越简化,更适合于大面积的地形展示。
四、等高线绘制等高线绘制是等高线图制作的关键步骤。
可以利用地图绘制软件进行绘制,如ArcGIS、QGIS等。
首先,需要在地图上标注等高线的高度数值,以便读者能够准确理解地形的变化。
其次,根据高度间隔,将等高线绘制在合适的位置。
可以使用线条的粗细、颜色等不同的表现形式来显示不同高度的等高线,以增加等高线图的可读性。
五、阴影渲染除了等高线本身,阴影渲染也是制作等高线图的一项重要工作。
阴影渲染能够突出地形的立体感,使等高线图更加生动。
阴影的生成可以通过光照模型来实现,根据地形的高度和光源位置确定地图上的明暗变化。
阴影的强弱和方向可以根据需求进行调整,以达到最佳的效果。
精心整理

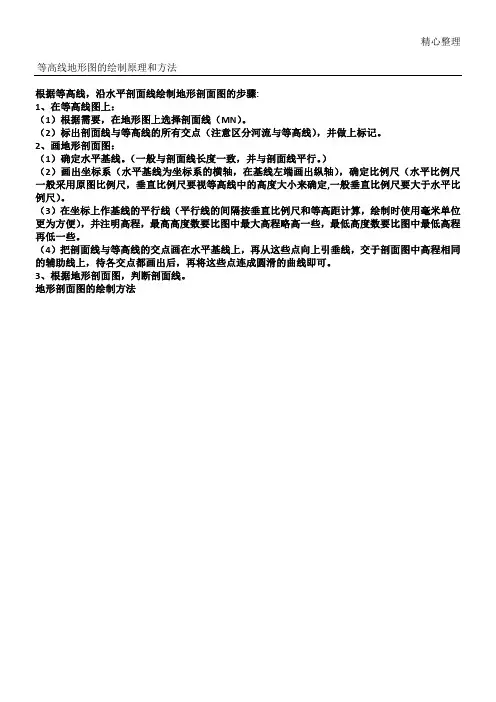

等高线地形图的绘制原理和方法
根据等高线,沿水平剖面线绘制地形剖面图的步骤:
1、在等高线图上:
(1)根据需要,在地形图上选择剖面线(MN )。
(2)标出剖面线与等高线的所有交点(注意区分河流与等高线),并做上标记。
2、画地形剖面图:
(1)确定水平基线。
(一般与剖面线长度一致,并与剖面线平行。
)
(2)画出坐标系(水平基线为坐标系的横轴,在基线左端画出纵轴),确定比例尺(水平比例尺一般采用原图比例尺,垂直比例尺要视等高线中的高度大小来确定,一般垂直比例尺要大于水平比例尺)。
(3(43。
南方CASS软件绘制数字化地形图等高线的应用和技巧摘要本文介绍了南方CASS软件的等高线绘制方法,并结合工作经验,提出CASS软件在绘制等高线方面的注意事项和技巧。
关键词CASS软件;等高线;技巧0 引言随着科技快速发展,GPS、全站仪、计算机和各种测绘软件已在测绘行业广泛应用,大比例尺全野外数字测图手段得到普及,大大提高了生产效率。
郑州市自来水总公司设计院通过组合使用徕卡GPS、拓普康全站仪和南方CASS测图软件,完成了大量的数字地形图测绘工作,取得良好的社会效益和经济效益,也积累了一定的实践经验,现将用CASS软件在绘制等高线方面的方法和经验介绍如下,供大家参考。
1 绘制等高线的基本方法1)等高线的定义。
等高线指的是地形图上高程相等的各点所连成的闭合曲线。
地形图上的等高城分为首曲线、计曲线、间曲线和助曲线4种。
此外,为了表示斜坡方向,在独立山顶、凹地处,绘一与等高线相垂直的短线,叫示波线,不与等高线相连的一端指向下坡方向。
2)等高线的基本特点。
(1)同线等高,即同一等高线上各点高度相同。
(2)自行封闭。
各条等高线必自行成闭合的曲线,若因图幅所限不在本幅闭合,必在邻幅闭合。
(3)不能分叉,不能合并。
即一条等高线不能分叉成两条,两条等高线不能合并成一条(悬崖,峭壁例外)。
3)等高线的绘制。
为了让等高线较好的代表地形、地貌,则需要采集尽量多的特征点高程数据,然后再进行合理的拟合和修饰,才会使等高线正确、科学。
传统的等高线手工绘制方法是个复杂、繁琐的作业过程,耗时长、效率低,但因是人工绘制,可以边绘制边检查,明显错误可以随时剔除。
利用CASS软件绘制等高线则具有自动、快捷的优点。
CASS软件绘制等高线的基本操作如下:运行南方CASS软件,通过“数据”菜单导入全站仪中的采集数据,点击“等高线”→“建立DTM”,在弹出窗口中选择坐标数据文件名,软件将自动建立DTM网络,然后点击“绘制等高线”,根据提示输入绘图比例尺,并在弹出窗口中选择拟合方式、输入等高距,点“确定”,软件将自动生成等高线。
地形图等高线的自动绘制方法1. 自动绘制等高线的常用方法1.1 网格法:它的基本原理是以不规则原始数据为依据,用双二次拟合,按距离加权平均或按距离加权最小二乘等方法拟合一张曲面,将规则网格点的平面坐标代入曲面方程求解出网格点的高程,然后在以网格点的高程为依据内插等高线。
其主要步骤为:根据离散点计算方格点数据;在网格边上内插等值点;追踪等值点,形成某一高程值的若干等值线;联结等值点绘制光滑曲线。
网格法绘制等高线的精度同网格的大小即采点密度有很大的关系,在取较小间距的网格时,虽然可以提高制图精度,但要占用较大内存,且不适用于处理地性线。
由于网格点的高程是通过对原始离散点拟合内插后计算得到的,无论采用哪种算法,网格点的精度都不可能高于原始离散点的精度,相反,拟合后可能使得某些原始离散点的实测高程值发生改变,整个地形趋于平滑。
1.2 三角网法:此种方法直接根据实际获得的不规则离散数据点构成不规则三角网,然后在不规则三角网上内插等高线。
其主要步骤为:自动联结三角网;在三角形边上内插等值点;寻找等高线的起始点和追踪等值点;4)联结等值点绘制光滑曲线。
相对于网格法而言,三角网具有以下特点:对于分布不规则的离散点,不须变换成规则网格点,可直接利用原始观测点插补等值点,这样可以提高等高线的精度,且对特征高程点部位任意小的等高线图形均能绘出;应用三角网法绘制的等高线图可具有自由边界,在有观测点地区均可出现等高线;三角网法绘制等高线方法简单,程序设计也比较简单。
2. 三角网法绘制等高线的原理2.1 自动联结三角网用三角网法绘制等高线首先必须联结三角网。
必须考虑到获取原始信息的质量,使其符合线性补插的要求。
应建立在可能条件下的最佳三角网,保证插补精度。
首先要确定第一个三角形。
从离散点中任取一点作为第一个三角形的第一顶点,找出距该点最近的点作为一号三角形的第二个顶点,在满足三边长度近似相等条件下,找出距这两点连线中点最近而且与这两点不在一直线上的点作为一号三角形的第三顶点。
巧用Google Earth 绘制等高线知识难点摘要:随着多媒体教学的逐渐普及,各种地理软件层出不穷,但因为地理的专业性质限制,大多数地理教师很难做到精通各类软件应用,本着深入浅出的宗旨,以比较常见的Google earth 软件为例,本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解,轻松破解等高线的知识难点。
一.相关软件准备在制作等高线地形图过程中,主要应用的软件有3种:Google earth, global mapper, Surfer.1.Google earth:中文一般叫谷歌地球,是一款Google公司开发的虚拟地球仪软件,它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。
用户们可以通过一个下载到自己电脑上的客户端软件,免费浏览全球各地的高清晰度卫星图片。
如下图为三峡大坝的卫星地图。
2.Global Mapper:是一款地图绘制软件,不仅能够将数据显示为光栅地图、高程地图、矢量地图,还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和Global Mapper内部的地形图及以真实的3D方式查看高程地图的功能.3. Surfer:三维数据成像软件,主要用于地质、工程、科学计算等数据的三维可视化成像显示。
它支持两种成像方式:体成像和等值面成像。
利用3D Surfer可以将数据在三维空间进行三维可视化显示,并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。
3D Surfer 2.0 支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。
3D Surfer采用类似Surfer的操作方式,兼容Surfer定义的文本数据格式和GRD数据格式。
支持规则数据和散乱数据的三维插值,与Surfer软件定义的色标等级文件兼容,支持*.lvl和*.clr的颜色等级文件,支持*.dat *.txt *.grd等数据格式。
zwcad高程点生成等高线
生成等高线是在ZWCAD中进行地形图绘制的重要步骤之一。
在ZWCAD中,你可以通过以下步骤来生成高程点和等高线:
1. 首先,你需要准备好高程点的数据,这些数据通常包括点的坐标和对应的高程数值。
这些数据可以从测量仪器、GPS设备或其他地形测量工具中获取。
2. 在ZWCAD中,你可以使用“点”命令来逐一绘制或输入高程点的坐标。
3. 一旦高程点数据准备就绪,你可以使用“等高线”命令来生成等高线。
在命令行中输入“等高线”命令后,系统会提示你选择高程点,然后根据你设定的等高线间隔,系统会自动生成等高线。
4. 在生成等高线后,你可以对其进行进一步编辑和修饰,比如调整线型、线宽、颜色等属性,以便更好地展现地形图的效果。
需要注意的是,生成等高线的效果也取决于你提供的高程点数据的准确性和密度,因此在进行绘制前,务必对高程点数据进行仔
细的检查和处理,以确保最终生成的等高线地图符合实际地形特征。
总之,在ZWCAD中生成高程点和等高线是一个相对简单的过程,但需要对地形图绘制的要求有一定的了解和实践经验。
希望这些信
息能够帮助到你。
等高线地形图如何绘制
等高线地形图是一种以等高线表示地形高度和形状的地图。
以下是等高线地形图的绘制步骤:
1.收集高程数据:使用测量仪器(如全站仪)或卫星数据
等收集高程数据。
这些数据可以在数字高程模型(DEM)中存储。
2.确定等高线间距:根据需要绘制的地形尺度和高差范
围,确定等高线间距。
3.确定基准面高度:将所有高程数据减去一个基准面高
度,以确保地图中不会出现负高度。
4.绘制等高线:使用等高线绘制软件或手工绘图工具,在
地图上绘制等高线。
等高线应该沿着自然地形线条绘
制,并尽可能平滑。
5.标注等高线高度:在等高线上标注高度值,以使读者能
够更好地理解地形。
6.添加地图元素:根据需要添加地图元素,例如地名、水
体、道路、建筑物等。
7.渲染和输出:根据需要对地图进行渲染和输出,以产生
最终的等高线地形图。
需要注意的是,等高线地形图绘制需要一定的技术和专业知识,建议寻求相关专业人员的帮助。
地形图绘制中的等高线绘制技巧地形图是以平面图的形式展示地理地貌特征的一种图表,其中最重要的元素之一就是等高线。
等高线描绘了地形的高度变化,通过等高线的密度和形状,人们可以更直观地了解地形的起伏和坡度。
在地形图绘制中,等高线绘制技巧有着重要的作用,下面将针对等高线的绘制技巧进行探讨。
1. 基础知识在绘制等高线之前,我们首先需要了解一些基础知识。
等高线是连接等高点的曲线,其中等高点就是指海拔高度相同的地方。
一般情况下,等高线是平行的,且相同海拔高度的等高线之间的距离是相等的。
通过等高线的分布和形状,我们可以推测出地形的坡度和海拔高度。
2. 数据准备绘制等高线之前,我们需要准备好相关数据。
一般情况下,地形数据可以通过测绘部门提供的地图或者卫星影像来获取。
这些数据中包含了地形的高度信息,可以用来计算等高线的分布。
此外,还需要了解地图的比例尺和坐标系统,以确保绘制出的地形图的准确性。
3. 等高线间隔的确定绘制等高线的首要任务就是确定等高线的间隔。
等高线的间隔决定了地形图中等高线的密度,间隔过大会导致地形细节的丢失,而间隔过小则会使得地形图过于拥挤。
在确定等高线间隔时,需要考虑地形的复杂程度和地图的比例尺。
一般来说,复杂的地形和较大的比例尺需要更小的等高线间隔。
4. 等高线的描绘绘制等高线的常用方法有手绘和计算机辅助绘制两种。
手绘是传统的绘制方式,需要经验丰富的绘图师,凭借观察和绘画技巧来描绘等高线。
计算机辅助绘制则借助绘图软件,通过插值等算法自动生成等高线,减少了人为误差。
无论采用哪种绘制方式,都需要一定的技巧。
绘制等高线时,要尽量避免等高线的交叉和交错,以免给用户造成混淆。
同时,需要注意等高线的形状,例如在坡度较陡的地方,等高线间距会较小,曲线也会更加陡峭。
5. 等高线的标注绘制等高线之后,为了方便用户读取地形图中的信息,需要进行等高线的标注。
等高线的标注可以包括等高线的高度值以及每隔一定距离的高程标记。
地形图和等高线绘制的技巧和方法地形图是表现地球上各个地貌特征和地形起伏的图形表示方式,它对于地理学家、地质学家和地区规划师来说是非常重要的工具。
地形图的制作需要一定的技巧和方法,其中最重要的就是等高线的绘制。
等高线是地形图中最常见的元素之一,它通过连接同样海拔高度的点来描绘地形的高低起伏。
等高线的绘制是一项精细的技术活,下面我将介绍一些关于地形图和等高线绘制的技巧和方法。
首先,制作地形图前,我们需要收集大量的地形数据,包括地势高低、山脉位置和谷地等信息。
这些数据通常来自于地图、气象记录和卫星图像等,我们需要整合这些数据来形成一个完整的地形图。
接着,我们需要学会如何绘制等高线。
在绘制等高线之前,我们需要确定等高距,即每条等高线之间的高度差。
等高距的选择通常根据地形的陡峭程度和绘图的比例来决定。
例如,在较为平坦的地区,我们可以选择较大的等高距,而在陡峭的山脉地区,我们需要选择较小的等高距,以更好地表示地形的变化。
绘制等高线时,我们可以通过手工绘制或者使用计算机软件来实现。
手工绘制等高线需要一定的艺术天赋和细心,我们可以使用铅笔或者绘图工具,根据地形数据逐一描绘等高线。
而使用计算机软件可以更加快捷方便地完成这项工作,我们只需要输入地形数据,软件会自动生成等高线。
在绘制等高线时,我们需要注意一些技巧。
首先,要注意等高线的连续性和流畅性,等高线应该自然地连接在一起,不应该出现断裂或者交叉。
其次,要注意等高线的密度和密度的变化。
在较为平坦的地区,等高线的间距可以较大,而在复杂的地形中,等高线的密度应该较高,以更好地描绘地貌的变化。
除了等高线的绘制,地形图中还包括其他重要元素,如河流、湖泊和道路等。
我们可以使用不同的符号和颜色来表示不同的地物,以增加地形图的清晰度和可读性。
最后,地形图的制作不仅仅局限于传统的二维表达方式,我们还可以使用三维技术来加强地形的表现力。
通过使用三维建模软件和遥感技术,我们可以制作出更逼真、更精确的地形图,更好地展示地球上各种地貌特征。
如何使用测绘软件进行地形图与等高线的制作地形图是一种用于展示地球表面地貌和地势特征的图示,对于工程建设、自然资源利用等领域有着重要的应用价值。
而制作地形图的关键在于获取精确的地形数据并进行准确的测绘。
随着科技的发展,测绘软件的应用变得日益普遍,为地形图制作提供了便利。
本文将介绍如何使用测绘软件进行地形图与等高线的制作。
首先,制作地形图需要获取地形数据。
可以通过多种途径获取地形数据,最常见的是使用全球定位系统(GPS)或者航空激光雷达(LiDAR)进行地面测量。
获取到地形数据后,需要将其导入到测绘软件中。
接下来,在测绘软件中进行地形数据的处理。
首先,需要对导入的地形数据进行检查和修正。
可能出现的问题包括数据缺失、噪声和异常数据等。
测绘软件通常提供了多种算法和工具,可以帮助用户进行数据的修正和处理。
在地形数据经过初步处理后,需要进行地形图的绘制。
测绘软件一般提供了丰富的绘图工具,可以根据用户的需求添加各种地貌和地势特征的符号和标注。
例如,可以添加山脉、河流、湖泊、道路等地貌特征,并标注其名称和高程。
同时,绘制等高线是制作地形图的重要环节之一。
等高线是指连接地表上相同高程点的曲线,通过等高线可以直观地了解地形的起伏和变化。
测绘软件提供了绘制等高线的工具,用户只需设定等高间距,软件将自动生成相应的等高线。
在绘制等高线时,还可以根据需求进行一些调整和优化。
例如,可以通过修改等高间距来突出地形的起伏变化,或者使用不同线型和颜色来表示不同高程范围的地形特征。
同时,还可以添加阴影效果来增强地形图的立体感。
除了绘制地形图和等高线,测绘软件还可以进行其他辅助工作。
例如,可以进行地形数据的分析和计算,包括地形量测、坡度分析、剖面分析等。
这些分析结果可以为工程建设和自然资源利用提供参考和支持。
总结起来,使用测绘软件进行地形图与等高线的制作,首先需要获取准确的地形数据,并导入到测绘软件中进行处理。
然后,根据用户的需求进行地形图的绘制,包括添加地貌特征和标注。
CAD绘制等高线和地形图的技巧与方法在现代建筑、景观设计、规划等领域,CAD软件已经成为必备的工具之一。
使用CAD软件可以快速、精确地绘制等高线和地形图,为项目的设计和实施提供重要的参考信息。
下面将介绍CAD绘制等高线和地形图的一些技巧和方法。
首先,打开CAD软件并创建一个新的绘图文件。
选择合适的坐标系和单位,确保绘图的精度和准确性。
接下来,导入地形数据。
CAD软件通常支持导入各种格式的地形数据,如DEM、DXF等。
选择合适的导入选项,根据需要调整地图的范围和比例尺。
一般情况下,导入的地形数据是以点云或三角网格的形式存在的。
如果是点云数据,可以通过插值算法生成平滑的地形曲面。
如果是三角网格数据,可以直接绘制等高线。
绘制等高线的方法有很多,其中最常用的方法是插值法。
插值法可以将不规则分布的点云数据转化为等间距的等高线。
常用的插值算法包括反距离权重插值法、克里金插值法等。
根据数据的特点选择合适的插值算法,并确定插值的参数。
在CAD软件中,通过绘制多段线来表示等高线。
选择绘图工具,按照预设的等高距离开始绘制等高线,根据地形的起伏情况适当调整等高线的密度和形状。
可以使用CAD软件提供的自动化工具来快速生成等高线,也可以手动绘制以获得更精确的结果。
绘制等高线时,要注意地形的变化和起伏。
在较陡的坡度和峭壁处,等高线的密度会增加;在平缓的地势和平原处,等高线的间距较大。
通过观察地形数据和参考地图,可以更好地把握地形的特点,从而确定等高线的形状和位置。
绘制完等高线后,可以根据需要绘制地形图。
地形图是地形特征的平面表示,通常使用等高线来表示地形的高度和起伏。
通过选择合适的颜色、线型和填充来绘制地形图,可以更直观地显示地形特征,帮助人们理解地形的变化和分布。
在绘制地形图时,可以根据需求添加其他信息,如地名、道路、水系等。
这些附加信息可以增强地形图的实用性和表达力,提供更全面的信息支持。
最后,保存绘图文件并输出成图。
地形图等高线的自动绘
制方法
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
地形图等高线的自动绘制方法
1.自动绘制等高线的常用方法
网格法:它的基本原理是以不规则原始数据为依据,用双二次拟合,按距离加权平均或按距离加权最小二乘等方法拟合一张曲面,将规则网格点的平面坐标代入曲面方程求解出网格点的高程,然后在以网格点的高程为依据内插等高线。
其主要步骤为:根据离散点计算方格点数据;在网格边上内插等值点;追踪等值点,形成某一高程值的若干等值线;联结等值点绘制光滑曲线。
网格法绘制等高线的精度同网格的大小即采点密度有很大的关系,在取较小间距的网格时,虽然可以提高制图精度,但要占用较大内存,且不适用于处理地性线。
由于网格点的高程是通过对原始离散点拟合内插后计算得到的,无论采用哪种算法,网格点的精度都不可能高于原始离散点的精度,相反,拟合后可能使得某些原始离散点的实测高程值发生改变,整个地形趋于平滑。
三角网法:此种方法直接根据实际获得的不规则离散数据点构成不规则三角网,然后在不规则三角网上内插等高线。
其主要步骤为:自动联结三角网;在三角形边上内插等值点;寻找等高线的起始点和追踪等值点;4)联结等值点绘制光滑曲线。
相对于网格法而言,三角网具有以下特点:对于分布不规则的离散点,不须变换成规则网格点,可直接利用原始观测点插补等值点,这样可以提高等高线的精度,且对特征高程点部位任意小的等高线图形均能绘出;应用三角网法绘制的等高线图可具有自由边界,在有观测点地区均可出现等高线;三角网法绘制等高线方法简单,程序设计也比较简单。
2.三角网法绘制等高线的原理
自动联结三角网用三角网法绘制等高线首先必须联结三角网。
必须考虑到获取原始信息的质量,使其符合线性补插的要求。
应建立在可能条件下的最佳三角网,保证插补精度。
首先要确定第一个三角形。
从离散点中任取一点作为第一个三角形的第一顶点,找出距该点最近的点作为一号三角形的第二个顶点,在满足三边长度近似相等条件下,找出距这两点连线中点最近而且与这两点不在一直线上的点作为一号三角形的第三顶点。
这样就形成了一号三角形的信息,满足最佳三角形条件,同时也为以后扩展三角形网时避免交叉提供了有效保证。
确定了第一个三角形后,就要向外扩展联结全部离散点构成三角网,并确保三角形中没有重复和交叉的三角形。
首先从第一号三角形的第一条边向外扩展,用直线判别正负区的方法排除不能用于扩展的点,然后从剩余的可扩展点中挑一点作为扩展点的条件,用余弦定理判别找出具备角度最大的点作为被扩展点。
这样就基本形成了第二号三角形。
为了避免重复和交叉,还要进行一次检查判断。
其方法是应用三角形任一边最多只能被2个三角形共用这一条件,进行比较。
如果新三角形有一条边已经属于两相邻三角形的公用边,则此新三角形无效,否则该三角形被正式承认。
依此继续扩展,直到所有三角形的3条边都做完扩展工作,此时就形成了三角形网。
在三角形边上内插等值点:为了在所形成的三角形上内插等值点,应首先判断三角形的边上是否有等值点。
要确定等值点是在三角形上通过,必须给定等高线通过三角形的条件。
设等高线的高程为Z,只有当Z介于三角形的两个端点高程值之间时,等高线才通过该三角形边。
寻找起始点并追踪等值点:绘制等高线必须首先找出起始高程点,也即线头。
对于闭合等高线而言,它一定位于制图区域内部,其内部三角形边上任一等高线均可作为线头和线尾;对于开曲线来说,等高线起始于边界又终止于边界,其线头和线尾一定位于边界三角形的最外边上。
判定线头和线尾的方法为:如果等高线不是位于边界上,则该点既是前一个三角形的出点,又是下一个三角形的进点,而如果该点是位于边界上的等高点,则它只可能是该三角形的进点或出点,不会既是进点又是出点。
线头找到后,就要顺序地追踪出一条等值线的全部等值点,为了使等值点按一条等高线通过的先后顺序排列,必须顺着线头按照一定的算法进行追踪。
联结等值点绘制光滑曲线:当某一数值的等值点全部追踪后,即可调用曲线光滑程序,把离散数据点连接成光滑曲线并进行图形输出。
曲线要力求在图形不失真的前提下尽可能光滑。
3.自动绘制等高线设计的方法和过程
在熟悉了绘制等高线的原理和步骤后,就可进行编程设计,在编制各个步骤程序模块的基础上,形成了总的图形绘制程序。
4.结束
依照三角网绘制等高线的一般步骤,编制各子程序块来实现其各自不同的功能。
程序采用C语言编程,在586机型,编译环境下运行成功。
