材料粗糙度对照

光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表(单位:μｍ)另附：表面粗糙度国际标准表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果,而此一结果常被称为”表面轮廓图"（surface profile)。

当仪器的尖笔正沿着工件表面进行扫描时,其垂直方向的运动乃可被放大而被绘制下来,且在同时,我们亦可直接自仪器上读出在该处工件表面上的表面粗度算术平均值究竟为多少。

在1930年以前，这完全是要凭触觉来建立标准.检验时必须使用一系列具有不同粗度的试片,工厂人员在使用这些试片时，先用他的手指甲划过标准的试片表面，然后再划过他制造出来之工件的表面，当感觉这两个表面具有相同的粗度时,则工件表面便被认为足够光滑了。

在表面密封、滚珠轴承、齿轮、凸轮或轴颈等应用场合,表面光度对于设备的功能能否发挥影响很大，有人发现，设备的性能与对数的表面光度值成线性的变化关系。

也就是说，要使性能提高一倍时，平均的波峰到波谷的粗度值必须减低十倍。

于是乎,对表面粗糙度量化的要求也就产生了.图 1 表面轮廓包含了粗糙度曲线与波浪起伏的曲线表面轮廓断面曲线中，包含了粗糙度曲线与波浪起伏的曲线（图 1）,一般说来波浪起伏的曲线是属于轮廓量测的范围,其值远大于表面粗糙度之值(有关轮廓量测请参阅第六章),但也有将表面轮廓断面两种曲线分开或合并考虑的作法，因此也就有了各种表面粗糙度之定义，如表 1。

尽管各种表面粗糙度之定义有那么多,一般表面粗糙度之表示法只有下列三种：Ra(中心线平均粗糙度）、Rymax（最大高度粗糙度）、Rtm (十点平均粗糙度)，现分述如下:图 2 中心线平均粗糙度之测量长度L1. Ra ：中心线平均粗糙度若从加工面之粗糙曲线上,截取一段测量长度L(图 2) ，并以该长度内粗糙深之中心线为x轴,取中心线之垂直线为y轴，则粗糙曲线可用y = f（x）表之。

以中心线为基准将下方曲线反折.然后计算中心线上方经反折后之全部曲线所涵盖面积, 再以测量长度除之.所得数值以μm为单位，即为该加工面测量长度范围内之中心线平均粗糙度值，其数学定义为：中心线方向细分单位等间隔后取各分段点所对应之 hi 值,利用下式可得到 Ra的近似: (图 3)图 3 测量长度范围内之中心线平均粗糙度值Ra的近似中心线在表面具有曲度或形状误差时，则成曲线，粗糙度沿此曲线量取. 测量长度限于量具大小而无法涵盖整个机件表面，因此,一次量取求得之Ra 只是表面某部分的中心线平均粗糙度,故应在被测物表面多选几个不同的位置测量,将全部测得之Ra取其算术平均值则为表面的中心线平均粗糙度。

砂纸目数与粗糙度对照表
砂纸是一种粗糙的磨料材料，通常用于抛光和磨削不同种类的物品。

砂纸的目数与粗糙度直接相关，目数越高，砂纸的粗糙度越小。

下面是砂纸目数与粗糙度对照表：
目数级别粗糙度
36-40 极粗粗糙
60-100 粗比较粗
120-150 中中等粗糙度
180-220 细微粗糙度
240-320 非常细平滑
400-600 超细更平滑
800-1000 超超细最平滑
以上是砂纸目数与粗糙度对照表，目数越高，砂纸的粗糙度越小。

在实际使用中，需要根据所要处理的物品的性质和需要达到的光滑度来选择不同目数的砂纸。

在木工行业中，通常使用120至150目数的砂纸来磨削木材表面，达到中等粗糙度，能够有效地消除表面的毛刺和凹陷，使表面光滑。

而在汽车行业中，通常使用240至320目数的砂纸来抛光车身表面，达到非常细的粗糙度，使表面更加平滑光滑，使车身表面更加耐用。

总之，选择正确的砂纸是取得良好抛光效果的关键。

通过砂纸目数与粗糙度对照表的了解，可以更好地选择适合自己需要的砂纸，从而达到更好的抛光效果。

光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表(单位：μｍ)另附：表面粗糙度国际标准粗糙度RMS和RA，RZ,RY的换算2010-05-27 18:41:31| 分类：默认分类| 标签：|字号大中小订阅1mm=1000um, 1um=1000nmRMS值实际就是有效值,就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有: RMS*25.4/1000=RA举例: RMS64 = 64*25.4/1000= RA 1.6RMS：Root Mean Square，为被考察区域高度的各点偏离该区域平均高度位置的均方根根值。

单位是nm。

几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8无论是机械加工的零件表面，或者是用铸、锻等方法获得的零件表面，总是会存在着具有较小间距和峰谷的微观几何形状误差（轮廓微观不平度）。

这种较小的间距和峰谷的微观几何形状特性称为表面粗糙度。

表面粗糙度的评定参数（在此仅讨论高度特性参数，因为表面粗糙度评定参数最常采用高度评定参数）1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大，则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果,而此一结果常被称为"表面轮廓图"(surface profile)。

粗糙度等级对照表无论是家居装饰、制造业产品制作或是机械加工过程中，经常会有需要对表面进行控制，以保证表面的质量和外观效果，其中最常用的方法就是测量表面的粗糙度，而粗糙度等级根据不同的表面处理方式、材料特征和表面所需要达到的效果而有不同的等级表。

粗糙度等级可以根据表面处理手段、材料，以及表面的精度要求来确定。

一般来说，有以下几种不同的粗糙度等级：①龙系列：尼龙系列粗糙度等级由1级到25级，1级是最细粗糙度，25级是最粗糙度。

②璃系列：玻璃系列粗糙度等级也有1级到25级，1级是最细粗糙度，25级是最粗糙度。

③属系列：金属系列粗糙度等级从1级到50级，1级是最细粗糙度，50级是最粗糙度。

④物系列：织物系列粗糙度等级从1级到50级，1级是最细粗糙度，50级是最粗糙度。

当物体表面的处理和材料有多种的时候，不同的粗糙度等级也会有不同的表现，所以在选择正确的粗糙度等级之前，应当先确定被处理物体表面所拥有的材料特性，以及表面需要达到的效果，从而决定最合适的粗糙度等级。

此外，也可以根据表面粗糙度等级与处理工具之间的关系，来确定处理表面的方式。

比如，用抛光工具处理表面，可以达到很高的精度要求，而使用磨砂工具则可以做到更低粗糙度的表面。

无论是用什么样的处理工具，表面的粗糙度等级也都有一定的标准，这个标准也叫做粗糙度等级对照表，用来帮助我们更好地理清各个粗糙度等级之间的关系，并能够更加准确地测量出表面的精确粗糙度，以便更好地完成处理工作。

粗糙度等级对照表的精准性，直接影响到处理工作的质量，对于机械加工、精密加工等，粗糙度等级对照表是十分必要的工具，可以实现更高精度的处理工作，使表面的质量和外观都能得到更好的控制。

因此，精准的粗糙度等级对照表尤为重要，可以用来精确测量表面的粗糙度，帮助我们更好地控制表面的质量和外观，以达到我们想要的效果。

正确的使用这一工具，也可以改善我们工作的质量，提升表面处理的精度，以确保表面处理的质量。

光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表（单位：μｍ）另附：表面粗糙度国际标准表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果, 而此一结果常被称为"表面轮廓图"（surface profile）。

当仪器的尖笔正沿着工件表面进行扫描时, 其垂直方向的运动乃可被放大而被绘制下来, 且在同时, 我们亦可直接自仪器上读出在该处工件表面上的表面粗度算术平均值究竟为多少。

在1930 年以前, 这完全是要凭触觉来建立标准。

检验时必须使用一系列具有不同粗度的试片, 工厂人员在使用这些试片时,先用他的手指甲划过标准的试片表面, 然后再划过他制造出来之工件的表面, 当感觉这两个表面具有相同的粗度时, 则工件表面便被认为足够光滑了。

在表面密封、滚珠轴承、齿轮、凸轮或轴颈等应用场合,表面光度对于设备的功能能否发挥影响很大,有人发现,设备的性能与对数的表面光度值成线性的变化关系。

也就是说,要使性能提高一倍时,平均的波峰到波谷的粗度值必须减低十倍。

于是乎, 对表面粗糙度量化的要求也就产生了。

表面轮廓断面曲线中 ,包含了粗糙度曲线与波浪起伏的曲线 （图 1）, 一般 说来波浪起伏的曲线是属于轮 廓量测的范围 , 其值远大于表面粗糙度之值 （ 有 关轮廓量测请参阅第六章 ）, 但也有将表面轮廓断面两种 曲线分开或合并考虑 的作法 , 因此也就有了各种表面粗糙度之定义 , 如表 1.尽管各种表面粗糙度之定义有那么多 ,一般表面粗糙度之表示法只有下列三种 :Ra （ 中心线平均粗糙度 ）、Rymax （最大高度粗糙度 ）、Rtm （ 十点平均粗 糙度）, 现分述如下 :1. Ra : 中心线平均粗糙度若从加工面之粗糙曲线上 ,截取一段测量长度 L （图 2） , 并以该长度内 粗糙深之中心线为 x 轴,取中心线 之垂直线为 y 轴, 则粗糙曲线可用 y = f （x ） 表之。

以中心线为基准将下方曲线反折。

粗糙度等级对照表粗糙度指的是物体表面的微细粗糙度，是衡量物体表面状态质量和细节的重要指标。

它指在单位面积上由表面尖锐特征，如棱角、孔穴、沟槽、凹角、耳朵等，形成的最小曲面的面积总和除以单位面积的数值。

粗糙度的等级尺度一般是根据微米(μm)来衡量的，可以大致分为9个级别：1.细粗糙度：< 0.25μm2.细粗糙度：0.25-0.5μm3.粗糙度：0.5-1.0μm4. 中等粗糙度：1.0-2.0μm5.较粗糙度：2.0-4.0μm6.糙度：4.0-8.0μm7.粗糙度：8.0-16.0μm8.粗糙度：16.0-32.0μm9.极粗糙度：> 32.0μm粗糙度的不同等级对应着不同的应用场景，如微细粗糙度适合制造柔性接触面，微细加工镶嵌类物体时应维持极低的粗糙度，以提高材料的静电排放性能；超细粗糙度应用于不锈钢和其他硬质合金的打磨，用于改善液体的流动性；细粗糙度适宜于制作工具钢，以提高表面硬度，保证其无毛刺；中等粗糙度可用于制作矩形孔的超声波加工；比较粗糙度适用于各类机械加工，如线切割、拉刨等；粗糙度在铸造中有着不可替代的作用；超粗糙度可以用于钢棒或板材的表面处理，提高塑性和耐磨性；极粗糙度可以用来处理脆性材料；超极粗糙度适用于有色金属的表面处理，以改善其耐腐蚀性。

粗糙度的测量和控制技术已发展成熟，在造船、阀门、轴承、空调仪表、压力容器、汽车零部件等行业已广泛应用。

它可以帮助工厂快速准确测量物体表面粗糙度，评估物体表面状态质量，准确控制它们的生产过程，以便最大程度地满足客户的要求，同时降低生产成本。

粗糙度是细节控制的重要指标，其选择正确与否将直接影响现代制造产品和服务的质量。

未来，粗糙度检测技术将继续发展，其在汽车、航空、航天等行业的应用也将越来越广泛，以保证制造出来的产品更加完美和满足使用者的要求。

中美表面粗糙度对照表
中国旧标准(光洁度)中国新标准(粗糙度)Ra美国标准(微米)Ra美国标准(微英寸)，Ra
▽4 6.3 8.00 320 6.30 250
▽5 3.2 5.00 200 4.00 160 3.20 125
▽6 1.6 2.50 100 2.00 80 1.60 63
▽70.8 1.25 50 1.00 40 0.80 32
▽80.4 0.63 25 0.50 20 0.40 16

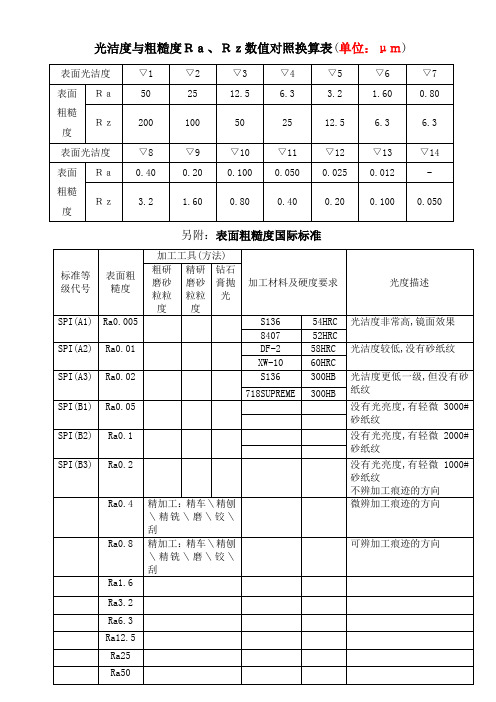

国内表面光洁度与表面粗糙度Ｒａ、Ｒｚ数值换算表(单位：μｍ)

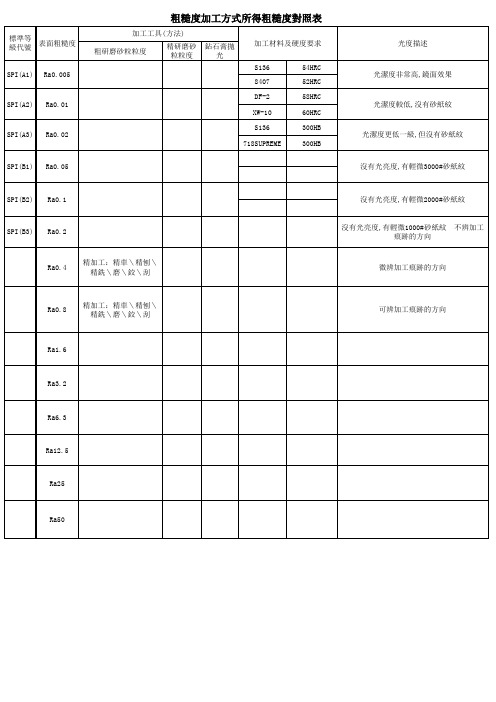

：面粗糙度国际标准加工方法
粗糙度仪新旧标准参数变化对照表
现将TR200粗糙度仪依据新标准更改参数的情况列表如下，如有问题，由时代公司负责解释。

本表还适用于公司TR1系列粗糙度仪。

修改后可测量参数的总数没有变化，仍为13个参数，只是显示在不同的标准中,也就是说：时代粗糙度仪产品参数：涵盖新旧标准参数！（详见表）
