国际标准加工粗糙度对照表

表面粗糙度对照表（Surface roughness comparison table）United States surface roughness control chartChina's old standard (finish)New Chinese standard (roughness) RaAmerican Standard (micron) RaAmerican Standard (micro inches), RaAt 4Six point threeEightThree hundred and twentySix point three zeroTwo hundred and fiftyAt 5Three point twoFiveTwo hundredFourOne hundred and sixty Three point two zeroOne hundred and twenty-five At 6One point sixTwo point five zeroOne hundredTwoEightyOne point six zeroSixty-threeAt 7Zero point eightOne point two fiveFiftyOneFortyZero point eight zeroThirty-twoAt 8Zero point fourZero point six threeTwenty-fiveZero point five zeroTwentyZero Point Four ZeroSixteenDomestic surface roughness and surface roughness Ra and Rz conversion tables (unit: m)Surface finishAt 1At 2At 3At 4At 5At 6At 7surface RoughnessRaFiftyTwenty-five Twelve point five Six point three Three point two One point six zeroZero point eight zero RzTwo hundredOne hundredFiftyTwenty-fiveTwelve point fiveSix point threeSix point three Surface finishAt 8At 9At 10At 11At 12At 13At 14surfaceRoughnessRaZero Point Four ZeroZero point two zeroZero point one zero zero Zero point zero five zero Zero point zero two five Zero point zero one two -RzThree point twoOne point six zeroZero point eight zeroZero Point Four ZeroZero point two zeroZero point one zero zeroZero point zero five zeroAttached: the roughness of the new and old standard parameters change performance contrast, TR200 roughness instrument according to the new standards change the list of parameters as follows, if there are problems, by the Time Inc responsible for explanation. This table also applies to the company's TR1 series roughness tester. The total number of measurable parameters has not changed after modification, but it is still 13 parameters. It is only displayed in different standards. That is to say, the time roughness instrument product parameter covers the old and new standard parameters! (see table for details)New standard (ISO)Old standard (ISO)ExplainRaRaStandard general parametersRzShown in the Japanese standard JISRzRyParameter definition has been modified. The original Ry is still displayed in the Japanese standard JIS and the German standard DIN.RqRqNo changeRpRpNo changeRvRmSymbol modification, parameter definition unchangedRtNo changeR3zShown in the Japanese standard JIS, the parameter has not changedRmaxIt is shown in German standard DIN and American Standard ANSIRSkSkSymbol modification, definition is not changedRSSSymbol modification, definition is not changedRSmSmSymbol modification, definition is not changedRmrTPIs there a definition of symbol change?Attached: surface roughness international standard processing methodsStandard grade codeSurface roughnessMachining tools (Methods)Requirements for processing materials and hardnessPhotometric descriptionCoarse grind grit sizeFinishing grit sizeDiamond PolishSPI (A1)Ra0.005S13654HRCVery high finish, mirror effectEight thousand four hundred and seven 52HRCSPI (A2)Ra0.01DF-258HRCLow finish, no sandpaperXW-1060HRCSPI (A3)Ra0.02S136300HBLower finish, but no sandpaper718SUPREME300HBSPI (B1)Ra0.05Without brightness, there is a slight 3000# sandpaper patternSPI (B2)Ra0.1Without brightness, there is a slight 2000# sandpaper patternSPI (B3)Ra0.2Without brightness, there is a slight 1000# sandpaper pattern that does not identify the direction of the machined tracesRa0.4Finishing: fine car, finishing milling, grinding and scraping, and hingeThe direction of micro machining tracesRa0.8Finishing: fine car, finishing milling, grinding and scraping, and hingeThe direction of a machined markRa1.6Ra3.2Ra6.3Ra12.5Ra25Ra50The surface roughness is Ra, Rz, Ry, according to GB 3505 excerpt:The surface roughness parameter and its numerical value (Surface Roughness Parameters and their Values) are 3 commonly used ones:轮廓算数平均偏差（RA）——轮廓算术平均偏差；微观不平度十点高度（RZ）——违规点高度；轮廓最大高度（RY）——轮廓最大高度。

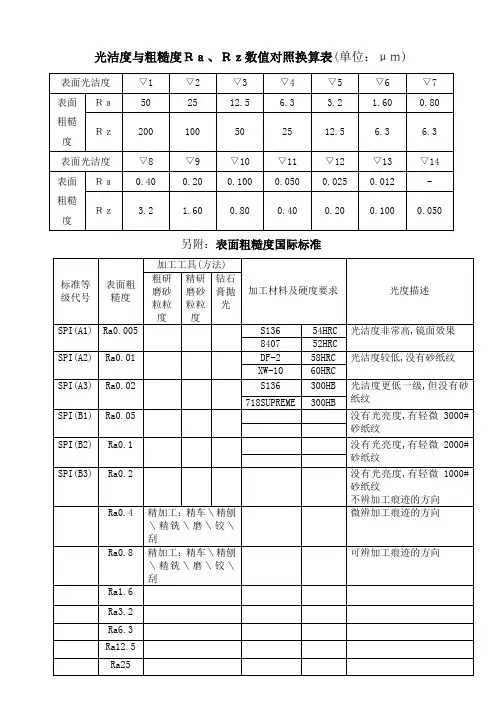

光洁度与粗糙度Ｒａ、Ｒｚ数值对照换算表(单位：μｍ)另附：表面粗糙度国际标准表面粗糙度的表示法从量测仪器上,我们多可获得工件表面不规则状况的放大结果,而此一结果常被称为"表面轮廓图"(surface profile)。

当仪器的尖笔正沿着工件表面进行扫描时,其垂直方向的运动乃可被放大而被绘制下来,且在同时,我们亦可直接自仪器上读出在该处工件表面上的表面粗度算术平均值究竟为多少。

在1930年以前,这完全是要凭触觉来建立标准。

检验时必须使用一系列具有不同粗度的试片,工厂人员在使用这些试片时,先用他的手指甲划过标准的试片表面,然后再划过他制造出来之工件的表面,当感觉这两个表面具有相同的粗度时,则工件表面便被认为足够光滑了。

在表面密封、滚珠轴承、齿轮、凸轮或轴颈等应用场合,表面光度对于设备的功能能否发挥影响很大,有人发现,设备的性能与对数的表面光度值成线性的变化关系。

也就是说,要使性能提高一倍时,平均的波峰到波谷的粗度值必须减低十倍。

于是乎,对表面粗糙度量化的要求也就产生了。

图 1 表面轮廓包含了粗糙度曲线与波浪起伏的曲线表面轮廓断面曲线中,包含了粗糙度曲线与波浪起伏的曲线(图 1),一般说来波浪起伏的曲线是属于轮廓量测的范围,其值远大于表面粗糙度之值(有关轮廓量测请参阅第六章),但也有将表面轮廓断面两种曲线分开或合并考虑的作法,因此也就有了各种表面粗糙度之定义,如表 1.尽管各种表面粗糙度之定义有那么多,一般表面粗糙度之表示法只有下列三种:Ra(中心线平均粗糙度)、Rymax(最大高度粗糙度)、Rtm (十点平均粗糙度),现分述如下:图 2 中心线平均粗糙度之测量长度L1. Ra :中心线平均粗糙度若从加工面之粗糙曲线上,截取一段测量长度L(图 2) ,并以该长度内粗糙深之中心线为x轴,取中心线之垂直线为y轴,则粗糙曲线可用y = f(x)表之。

以中心线为基准将下方曲线反折。

然后计算中心线上方经反折后之全部曲线所涵盖面积, 再以测量长度除之。

镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0.05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0.4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面。

需要滚花或氧化处理的表面6级Ra值不大于\μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V 型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于\μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等8级Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面9级Ra值不大于\μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。

中美表面粗糙度对照表中旧标( 光洁度) 中新标( 粗糙度)Ra 美标(微米)，Ra 美国标准( 微英寸)，Ra ▽4 6.38.00 3206.30 250▽5 3.2 5.00 200 4.00 160 3.20 125▽6 1.62.50 1002.00 801.60 63▽7 0.8 1.25 50 1.00 40 0.80 32▽8 0.4 0.63 25 0.50 20 0.40 16Ra: 轮廓算术平均偏差在取样长度轮廓偏距绝对值的算术平均值Rz：微观不平度十点高度在取样长度五个最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。

在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。

总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。

具体选择时，可以参考下述原则：（1）工作表面比非工作表面的粗糙度数值小。

（2）摩擦表面比不摩擦表面的粗糙度数值小。

摩擦表面的摩擦速度愈高，所受的单位压力愈大，则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。

（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，载荷愈大，要求粗糙度数值愈小。

一般情况间隙配合比过盈酝合粗糙度数值要小。

（4）配合表面的粗糙度应与其尺寸精度要求相当。

配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。

（5）受周期性载荷的表面及可能会发生应力集中的圆角、凹稽处粗糙度数值应较小。

一般零件只要标注Ra（轮廓算术平均偏差）就可以了，对于有密封要求的零件部位，通常须同时标注Ra（轮廓算术平均偏差）和Rz（微观不平度十点高度）个人认为，通过切削加工的表面标注用Ra，通过抛光等加工方法得到的表面用Rz表示两者的作用相近, 可相互转化. 根据不同国家其使用情况不同. 国和北美目前采用Ra, 而欧洲国家一般采用Rz.示意图如下一般的书籍都推荐表面粗糙度大的（12.5）和小的（0.025）用RZ，其余用Ra 表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表(1)轮廓算术平均偏差R a。

中美表面粗糙度对照表中旧标 ( 光洁度 ) 中新标 ( 粗糙度 )Ra 美标(微米 )，Ra 美国标准 ( 微英寸 )，Ra▽ 4 320 250▽ 5 200 160 125▽ 6 100 80 63▽ 7 50 40 32▽ 8 25 20 16Ra: 轮廓算术平均偏差在取样长度内轮廓偏距绝对值的算术平均值Rz：微观不平度十点高度在取样长度内五个最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。

在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。

总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。

具体选择时，可以参考下述原则：（1）工作表面比非工作表面的粗糙度数值小。

（2）摩擦表面比不摩擦表面的粗糙度数值小。

摩擦表面的摩擦速度愈高，所受的单位压力愈大，则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。

（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，载荷愈大，要求粗糙度数值愈小。

一般情况间隙配合比过盈酝合粗糙度数值要小。

（4）配合表面的粗糙度应与其尺寸精度要求相当。

配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。

（5）受周期性载荷的表面及可能会发生应力集中的内圆角、凹稽处粗糙度数值应较小。

一般零件只要标注Ra（轮廓算术平均偏差）就可以了，对于有密封要求的零件部位，通常须同时标注Ra（轮廓算术平均偏差）和Rz（微观不平度十点高度）个人认为，通过切削加工的表面标注用Ra，通过抛光等加工方法得到的表面用Rz表示两者的作用相近, 可相互转化. 根据不同国家其使用情况不同. 国内和北美目前采用Ra, 而欧洲国家一般采用Rz.示意图如下一般的书籍都推荐表面粗糙度大的（）和小的（）用RZ，其余用Ra表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表(1)轮廓算术平均偏差Ra。
