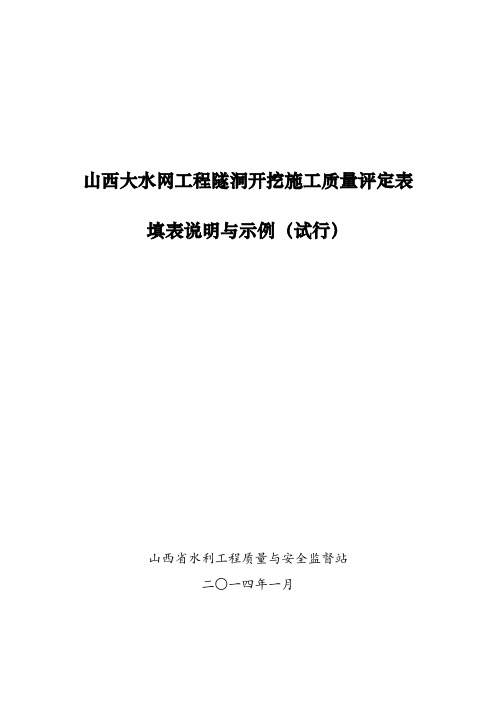

山西大水网工程隧洞开挖施工质量评定表填表说明与示例（试行）山西省水利工程质量与安全监督站二○一四年一月目录一、大水网工程隧洞开挖施工质量评定表填表说明及示例 0（一）岩石洞室开挖单元工程施工质量验收评定表 0（二）土质洞室开挖单元工程施工质量验收评定表 (4)（三）锚喷支护单元工程施工质量验收评定表 (7)（四）混凝土浇筑工序施工质量验收评定表 (22)二、填表相关要求 (26)（一）施工质量“三检”制 (26)（二）施工质量检查记录 (27)一、大水网工程隧洞开挖施工质量评定表填表说明与示例（一）岩石洞室开挖单元工程施工质量验收评定表1.单元工程划分：以施工检查验收的区、段或混凝土衬砌的设计分缝确定的块划分,每一个施工检查验收的区、段或一个浇筑块为一个单元工程。
2.单元工程量：填写本单元工程开挖工程量3.检验方法及数量（1）光面爆破和预裂爆破效果检查残留炮孔痕迹分布是否均匀，预裂爆破后的裂缝是否连续贯穿；相邻两孔间的岩面是否平整、孔壁有无明显的爆破裂隙，两茬炮之间的台阶或预裂爆破孔的最大外斜值是否大于10cm；炮孔痕迹保存率是否满足评定标准要求，完整岩石在90%以上，较完整和完整性差的岩石不小于60%，较破碎和破碎岩石不宜小于20%。
炮孔痕迹保存率是炮孔残留有孔痕的炮孔个数与周边孔总数之比的百分数。
岩石的完整程度判别可依据《水利水电工程地质勘察规范》（GB50487-2008）附录N，根据岩石结构面组数、结构面间距确定。
检验方法：观察、量测、统计等。
检验数量：每个单元抽测3处，每处不少于2～5 m2，抽测的段长应不大于5m。
（2）洞、井轴线测量洞轴线与设计轴线横向、竖向偏差。
检验方法：测量、查阅施工记录。
检验数量：全数检查。
每个开挖循环，均应进行检查。
直线段测量断面间距不大于5m，曲线段测量断面间距不大于3m，对结构变化或特殊部位应适当加测断面。
（3）不良地质处理检查不良地质问题是否按照设计要求随机锚固、加固、引水、堵水等处理。
单元工程质量评定表单位工程名称单元工程量分部工程名称起止桩号（高程单元工程名称、部位检验日期年月日项类检查项目质量标准检查记录主控项目1.开挖坡面稳定无松动岩块2平均坡度不陡于设计坡度3.保护层开挖浅孔、密孔、少药量、控制爆破一般项目检测项目设计值允许偏差实测值㎝合格数点合格率%1.坡脚标高±20㎝2.坡面局部超欠挖±2%3.半孔率% 岩性特征实测值检验结果主控项目一般项目共实测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：“＋”为超挖，“－”为欠挖。
单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检查记录主控项目1.保护层开挖浅孔、密孔、少药量、控制爆破2.建基面无松动岩块，无明显爆破裂隙3.不良地质处理按设计要求处理4.多组切割的不稳定岩体开挖按设计要求处理一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%1.孔、洞（井）或洞穴按设计要求处理2.基坑（糟）无结构要求或无配筋预埋件等坑（槽）长宽坑（槽）底部标高－10 ＋20垂直或斜面不平整度20.3.基坑（糟）有结构要求或有配筋预埋件等坑（槽）长宽坑（槽）底部标高0 ＋20垂直或斜面不平整度154.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检验结果主控项目一般项目共实测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：根据所在工程需要决定是否采用岩石地基声波检测，不是岩石地基开挖工程必须的检测项目表A.3岩石地下平洞开挖单元工程质量等级评定表单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检验记录主控项目1.开挖岩面或壁面无松动岩块、陡坎尖角，周边无不稳定块体2.不良地质处理符合设计要求3.洞轴线符合规范要求一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%1.无结构要求或无配筋预埋件等底部标高－10 ＋20径向－10 ＋20侧墙－10 ＋20开挖面不平整度152.有结构要求或有配筋预埋件等底部标高0 ＋20径向0 ＋20侧墙0 ＋20开挖面不平整度153.半孔率%岩性特征实测值4.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检测结果主控项目一般项目共检测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：“＋”为超挖，“－”为欠挖表A.4 岩石竖井（斜井）开挖单元工程质量等级评定表单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检验记录主控项目1.开挖岩面或壁面无松动岩块、陡坎尖角、周边无不稳定块体2.不良地质处量符合设计要求3.竖井轴线符合规范要求一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%1.无结构要求或无配筋预埋件等底部标高－10 ＋20径向－10 ＋25侧墙－10 ＋25开挖面不平整度152..有结构要求或有配筋预埋件等底部标高0 ＋20径向0 ＋25侧墙0 ＋25开挖面不平整度153.半孔率% 岩性特征实测值4.声波检测（需要时采用）声波降低率小于10%，或达到设计要求声波值以上检测结果主控项目一般项目共检测点，其中合格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级注：“＋”为超挖，“－”为欠挖表A.5 软基和岸坡开挖单元工程质量等级评定表单位工程名称单元工程量分部工程名称起止桩号（高程）单元工程名称、部位检验日期年月日项类检查项目质量标准检查记录主控项目1.清基取样检查符合设计要求2.基础和岸坡载挖清理坡度符合设计要求3.建基面保护符合设计要求一般项目检测项目设计值允许偏差㎝实测值合格数点合格率%欠挖超挖1.建基面开挖轮廓尺寸坑（槽）长宽坑（槽）底部标高垂直或斜面平整度2.建基面和岸坡处理符合设计要求检验结果主控项目一般项目共实测点，其中合格点，合格率% 单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级A.6疏浚单元工程质量等级评定表单位工程名称单元工程量m3分部工程名称部位（起止桩号）单元工程名称检验日期年月日项类检测内容设计标准实测数实测值符合率% 主控项目1.河道过水断面面积㎡㎡2.宽阔水域平均底高程m m3.局部欠挖厚度＜0.3m面积＜5.0㎡一般项目检测内容设计标准允许偏差检测断面数实测点数合格数点合格率%1.河道横断面中心线± 1.0m河底宽度m ＋㎝底高程m ±㎝左边坡1: ±右边坡1: ±2.宽阔水域河底底高程m ±㎝检验结果主控项目一般项目共实测点，其中格点，合格率%单元工程等级评定施工单位年月日单元工程质量等级监理单位年月日单元工程质量等级表A.7岩石地基灌浆单元工程质量等级评定表单位工程名称单元工程量分部工程名称施工单位单元工程名称年月日检验日期年月日项类检查项目质量标准各孔检测结果（孔号）主控项目1.钻孔孔深不小于设计孔深2.灌浆灌浆压力符合设计要求灌浆结束条件符合设计要求3.施工记录、图表齐全、准确、清晰一般项目1、钻孔孔序按先后排序和孔序施工孔位偏差≤10㎝终孔孔径帷幕孔不得小于46㎜，固结孔不宜小于38㎜孔底偏距符合设计要求2、灌浆灌浆段位置及段长符合设计要求钻孔冲洗回水清净、孔底沉淀小于20㎝裂隙冲洗与压水试验符合设计要求项类检查项目质量标准各孔检测结果（孔号）一般项目2、灌浆浆液及变换符合设计要求特殊情况处理无特殊情况发生，或虽有特殊情况，但处理后不影响灌浆质量抬动观测符合设计要求封孔符合设计要求各孔质量评定本单元工程共有灌浆孔个，其中优良灌浆孔个，优良率为%单元工程效果检查检查孔压水试验透水率q= Lu（防渗标准为Lu）其他：评定意见单元工程质量等级施工单位年月日监理单位年月日注1：各孔检测结果凡可用数据表示的均应填写数据，当一个灌浆孔有多个灌浆段时，灌浆项类内各检查项目的检测结果可用分数表示，如：“8/11”表示该孔有11个灌浆段，其中8个段合格。
目录目录 (1)单位工程质量评定表续表1 (6)分部工程施工质量评定表综表2 (7)单位工程施工质量检测资料核查表综表3 (8)单元工程质量检验评定表续表4 (10)岩基开挖单元工程质量评定表1 (11)隐蔽工程联合验收表 (13)基础(隐蔽)工程验收表 (14)混凝土单元工程质量评定表 (15)混凝土基础面或施工缝处理工序质量评定表 (17)模板工序质量评定表 (18)钢筋工序质量评定表 (19)止水及伸缩缝工序质量评定表 (20)混凝土浇筑工序质量评定表 (21)现浇砼单元工程质量检验评定表 (22)土石坝坝基及岸坡处理单元工程质量评定表 (23)坝基及岸坡清理工序质量评定表 (24)防渗体岩基及岸坡开挖工序质量评定表 (25)坝基及岸坡地质构造处理工序质量评定表 (26)坝基及岸坡渗水处理工序质量评定表 (27)土质防渗体填筑单元工程质量评定表 (28)土石坝土质防渗体结合面处理工序质量评定表 (29)土石坝土质防渗体卸料及铺填工序质量评定表 (30)土石坝土质防渗体压实工序质量评定表 (31)土石坝土质防渗体接缝处理工序质量评定表 (32)反滤工程单元工程质量评定表 (33)混凝土预制块质量评定表 (34)浆砌石砌筑单元工程质量检验评定表 (36)浆（干）砌石护坡单元工程质量评定表 (37)浆砌预制块单元工程质量检验评定表 (38)预制构件单元工程质量检验评定表 (39)预制构件安装单元工程质量检验评定表 (40)管床、管座单元工程质量评定表 (41)混凝土管道安装单元工程质量检验评定表 (42)灌注桩单元工程质量评定表 (43)隧洞洞身开挖单元工程质量评定表 (44)喷锚支护单元工程质量检验评定表 (45)水工建筑物回填灌浆单元工程质量评定表 (46)隧洞（涵洞）洞身预制混凝土构件衬砌单元工程质量评定表 (47)隧洞（涵洞）洞身混凝土浇筑单元工程质量评定表 (48)土渠开挖单元工程质量评定表 (49)石渠开挖单元工程质量评定表 (50)岸坡清理及开挖单元工程质量评定表 (51)土方回填单元工程质量评定表 (52)灰土、砂石、砂和三合土基础单元工程质量检验评定表 (53)预制混凝土板单元工程质量评定表 (54)渠道混凝土板衬砌单元工程质量评定表 (56)砂质量评定表 (57)砂浆质量评定表 (58)卵石（碎石）质量评定表 (59)同一验收批砂浆强度检验评定报告 (60)混凝土拌和质量评定表 (61)砼拌和物质量评定表 (62)混凝土试块质量评定表 (63)混凝土试块试验强度统计质量评定报告 (64)水泥品质评定表 (65)钢筋质量评定表 (66)栏杆梯步、金属盖板及灯饰单元工程质量评定表 (67)施工日记 (69)堤防（或坝体）填筑单元工程质量评定表 (70)草土体、草帚单元工程质量评定表 (71)铅丝笼、砼四角体、散抛石单元工程质量评定表 (72)砌体勾缝单元工程质量检验评定表 (73)现浇渠道砼单元工程质量评定表 (74)土地整理开发单元工程质量评定表 (75)四级公路与乡村道路单元工程质量评定表 (76)反滤体单元工程质量检查评定表 (77)岩石地基帷幕灌浆单元工程质量评定表 (78)土渠开挖、（沟道清淤或开挖）质量评定表 (79)田间配套工程闸门单元工程质量评定表 (80)田间配套工程生产桥单元工程质量评定表 (81)田间配套工程陡坡单元工程质量评定表 (82)田间配套工程涵洞单元工程质量评定表 (83)田间配套工程斗口（农口）单元工程质量评定表 (85)建筑屋面单元工程质量评定表 (86)建筑门窗单元工程质量评定表 (87)建筑砌砖单元工程质量评定表 (88)建筑地面单元工程质量评定表 (89)室内外装饰单元工程质量评定表 (90)水落斗、水落管单元工程质量检验评定表 (91)工程报验单 (92)沟道整治单元工程质量检验评定表 (93)人饮工程输水管道安装单元工程质量评定表 (94)分水井、检查井单元工程质量评定表 (95)机井成井单元工程质量评定表 (96)井孔水文地质柱状剖面图 (97)抽水试验成果表 (98)下管（套管、井管、滤水管）记录表 (99)强夯法基础处理单元工程质量评定表 (100)地基夯实法试验 (101)砼管、预应力砼管及预防应力钢筒砼管单元工程质量评定表 (102)预应力钢筒砼管接头水压试验原始记录 (103)压力钢管制作单元工程质量评定表 (105)压力钢管安装单元工程质量评定表 (106)拦污栅安装单元工程质量评定表 (107)金属结构防腐蚀表面处理、涂料涂装单元工程质量评定表 (108)焊缝质量检查评定表 (109)螺杆式启闭机安装单元工程质量评定表 (110)启闭机械轨道安装单元工程质量评定表 (111)平面闸门埋件安装单元工程质量评定表 (113)平面闸门安装单元工程质量评定表 (114)表A.2.1 水工建筑物外观质量评定表 (116)碎石路面单元工程质量评定表 (117)水泵安装单元工程质量评定表 (118)水泵安装单元工程质量评定表 (120)变压器安装单元工程质量评定表 (121)高压输电线路单元工程质量评定表 (122)低压输电线路单元工程质量检查评定表 (123)土改良（整理）单元工程质量评定表 (124)水利水电工程单位工程质量评定表续表1注:将表中主要分部工程用符合标注水利水电工程水利水电工程单位工程施工质量检测资料核查表综表3水利水电工程单元工程质量检验评定表续表4水利水电工程岩基开挖单元工程质量评定表1水利水电工程软基开挖单元工程质量评定表表2注：括号内数字适于小基坑。
西范灌区东扩工程一级总干渠1#﹑2#隧洞工程洞口及洞身开挖与支护专项施工方案编制：柴国信审核：刘志敏榆林市祥和建工路桥集团有限公司编制日期：2016年2月第一节编制说明1、制依据西范灌区东扩工程一级总干渠1#、2#隧洞工程施工标合同文件、施工图、施工组织设计。
我单位对施工现场实地勘察，对原隧洞施工时的调查资料和其它相关资料。
我公司积累的成熟技术、施工方法以及多年来从事同类工程的施工经验。
国家水工建筑物现行设计规范、施工规范、验收标准。
2、编制原则2.1、安全第一的原则专项施工方案设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案。
在安全措施落实到位、确保万无一失的前提下组织施工。
2.2、优质高效的原则加强领导，强化管理，优质高效。
根据我们在施工组织设计中明确的质量目标，实行全过程严格管理，认真执行ISO9002质量体系标准，积极创新，推广应用新技术、新工艺、新材料、新设备，确保创优规划和质量目标的实现。
2.3、确保工期的原则按照建设单位对本工程工期的要求，精心组织、合理安排、优化方案，认真抓好每一道工序衔接，保证工程进度，从而确保工期的要求，实现工期目标。
第二节工程概况2.1、项目概况1#隧洞位于万荣县裴庄乡西范村南的汾河左岸坡积地带，对应一级总干渠桩号QI0+190—QI0+881，长691m，包括进口渐变断10m，洞身段666m，出口渐变段15m；2#隧洞位于万荣县南张乡万荣庄村东北，对应一级干渠桩号QI7+875—QI8+313.27，长438.26m，包括进口渐变段10m，洞身段428.26m。
1#、2#隧洞处均已有原建隧洞，原建隧洞为城门洞型，洞净宽1.7m，净高2.2m，为浆砌青砖衬砌。
此次施工是对原建隧洞的扩大改造施工，需对原有隧洞拆除后方能进行。
新建后的隧洞为马蹄型，净宽3m，净高3m。
洞挖后在侧边及顶拱采用内挂Φ8钢筋网（15cmX15cm），喷C20砼100厚，局部土体松散地段采用14工字钢拱架加Φ25超前锚杆进行超前支护；喷射砼的内侧及底板砼垫层上采用“无纺布+EV A防水板+无纺布”防渗，最内侧在全断面环周采用300厚C25钢筋砼衬砌，并沿纵向每8m设2cm 宽变形缝一道，缝处设“651”橡胶止水带止水。
表1.13-3 锚喷支护锚杆、钢筋网工序质量评定表
锚喷支护钢筋网施工质量检查统计表
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
锚喷支护锚杆施工质量检查统计表
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
表1.13-4
锚喷支护超前小导管工序质量评定表
表1.13-3
钢支撑质量工序评定表
锚喷支护钢支撑施工质量检查统计表
质检员：监理工程师：日期：年月日
质检员：监理工程师：日期：年月日
锚喷支护连接钢筋工序质量评定表
锚喷支护喷射混凝土工序质量评定表
锚喷支护喷砼厚度断面检测记录表
质检员：监理工程师：日期：年月日
锚喷支护隐蔽工程验收单
喷锚支护施工记录
砂浆锚杆
表1.13锚喷支护单元工程质量评定表。
编号：TJQ01-02东川区团结渠首部延伸工程2号隧洞洞身分部工程验收鉴定书单位工程名称：隧洞2号隧洞洞身分部工程验收工作组二○一五年六月二日前言东川区团结渠首部延伸工程2号隧洞洞身分部工程是东川区团结渠首部延伸工程项目的一个分部工程，经过各参建单位的共同努力，该分部工程已按设计内容完成,根据《水利水电建设工程验收规程》(SL223—2008）、《水利水电工程施工质量检验与评定规程》(SL176—2007）的有关规定,2015年06月02日，由昆明市东川区团结渠首部延伸工程建设管理指挥部主持本分部工程验收,昆明市水利工程质量监督站洪工、马工列席验收会议。
会议首先由昆明市东川区团结渠首部延伸工程建设管理指挥部、云南润滇工程技术咨询有限公司、昆明市东川区水利水电勘测设计队、四川省科茂建筑工程有限公司、昆明浩淼水利水电工程检测有限公司等各参建单位组成验收工作组，验收工作组经过现场检查,查阅相关资料,认真讨论，认为该分部工程具备验收条件,并形成以下验收结论。
一、分部工程开工完工日期2011年12月22日~2014年09月12日二、分部工程建设内容该分部工程主要建设内容包括隧洞洞脸平台开挖、隧洞洞身开挖、隧洞洞身衬砌等。
三、施工过程及完成的主要工程量（一）、设计主要指标及变更情况1、原设计主要指标：2＃隧洞起始桩号为0+474。
600，结尾桩号为3+014.200，全长2539。
600m；坡降为3/1000,其中桩号0+474.600～0+494。
600勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号0+494。
600～1+196。
600勘察为Ⅱ、Ⅲ类围岩，断面形式设计为Ⅱ型断面；桩号1+196。
600~1+606.600勘察为Ⅳ、Ⅴ类围岩，断面形式设计为Ⅰ型断面；桩号1+606。
600～1+656.600勘察为Ⅴ类围岩，断面形式设计为Ⅲ型断面；桩号1+656.600～1+726.600勘察为Ⅳ类围岩，断面形式设计为Ⅰ型断面;桩号1+726.600～2+821.600勘察为Ⅱ、Ⅲ类围岩，断面形式设计为Ⅱ型断面；桩号2+821.600～2+873。
关于下发大五山隧洞工程内业资料整理要求的通知通过前期全体工作人员的不懈努力，目前大五山隧洞项目已经步入正轨，为了规范大五山隧洞项目的内业资料管理工作，强化工程内业资料编制质量，确保工程档案资料准确、系统、完整。
为工程顺利建设奠定基础，特下发大五山隧洞工程内业资料整理要求。
资料整理遵循四个闭合原则：人员、时间、逻辑及数据，人员闭合是指主要人员要与投标书和计量支付报表一致，或者与业主批复的变更人员一致；时间闭合是指前后要闭合，有相同内容的时间必须一致、闭合；逻辑闭合是说工序的前后要合乎逻辑；数据闭合是指有一定关系的数据要经得起推敲。
例：三检资料填写数据与评定表中填写数据要吻合。
为了方便工程内业资料归档，对工程资料填写及整理作如下要求一、施工日志：1.1施工日志是重要的工程施工技术履历档案，要按单位或单项工程分别单独填写，并纳入竣工文件。
不得几项工程混合或交叉填写。
其主要内容为：日期、天气、气温、工程名称、施工单位、施工部位、施工内容、应用的主要工艺；人员、材料、机械到场及运行情况；材料消耗记录、施工进展情况记录；取样及试验情况；隐检、验收及技术检查情况；施工是否正常；外界环境、地质变化情况；有无意外停工；有无质量问题存在；施工安全情况；监理到场及对工程认证和签字情况；有无上级或监理指令及整改情况；上下道工序要求等交接情况，难点、疑点解答；其它情况等。
记录人员要签字，主管领导定期也要阅签，由专人负责收集、填写记录、保管。
不得使用活页或工作个人笔记本代替施工日志。
1.2相关要求1.2.1 施工日志的记录要尽量能简明、快捷地反映每项工程施工的每个环节和形成过程，确保查阅方便、快捷、全面。
同时突出重点，着重记录与工程质量形成过程有关的内容，确保工程质量具有可追朔性。
与工程施工和质量形成无关的内容不得写入其中。
1.2.2 按每个施工作业面分别单独填写，从超前地质预报、超前支护、固结固结灌浆、洞室开挖、初期支护、底板换填、监控量测、防排水、仰拱及铺底、二次衬砌、回填注浆及养护，以及相关附属工程等施工各道工序。
