机械制图–三视图1. 介绍机械制图是机械工程领域中非常重要的一项技术。
而机械制图中的三视图则是非常常用的一种制图方式。
三视图是指通过正视图、俯视图和侧视图来展示机械零件或产品在三个主要方向上的形状和尺寸。
本文将介绍三视图的基本概念、制图过程和一些注意事项。
2. 三视图的概念在机械制图中，三视图是通过正交投影的方式来展示机械零件或产品的形状和尺寸。
正交投影是一种由三个相互垂直的相互投影面组成的投影系统。
而三视图则分别是对这三个投影面进行投影得到的。
三视图包括：•正视图：从零件或产品的正面投影得到的视图。
•侧视图：从零件或产品的侧面投影得到的视图。
•俯视图：从零件或产品的上方投影得到的视图。
通过这三个视图，可以全面地了解零件或产品的形状和尺寸，方便进行加工和装配。
3. 制图过程制作三视图需要进行以下步骤：步骤1：选择适当的投影面首先要选择适当的投影面，这取决于零件或产品的形状和要展示的信息。
通常情况下，正视图通常选择垂直于主要特征的投影面，侧视图选择平行于主要特征的投影面，俯视图则选择垂直于工作面的投影面。
步骤2：绘制正视图在选定的投影面上，按照实际尺寸绘制零件或产品的正视图。
注意要准确地表示出特征和尺寸，包括主要特征、孔和轴等。
步骤3：绘制侧视图在平行于主要特征的投影面上，按照实际尺寸绘制零件或产品的侧视图。
要注意与正视图的对应关系，确保主要特征的位置和尺寸一致。
步骤4：绘制俯视图在垂直于工作面的投影面上，按照实际尺寸绘制零件或产品的俯视图。
同样要与正视图和侧视图保持对应关系。
步骤5：标注尺寸在绘制完三个视图后，需要进行尺寸标注。
尺寸标注要准确、清晰，并遵循一定的标注规范。
标注需要对零件或产品的尺寸进行详细的描述，以便于工艺人员和操作人员进行加工和使用。
4. 注意事项在绘制三视图时，需要注意以下几点：•要保证三视图之间的对应关系，即三个视图中的主要特征和尺寸应该是一致的。
•要注意选择适当的缩放比例，使得绘制出的三视图能够清晰地展示零件或产品的形状和尺寸。

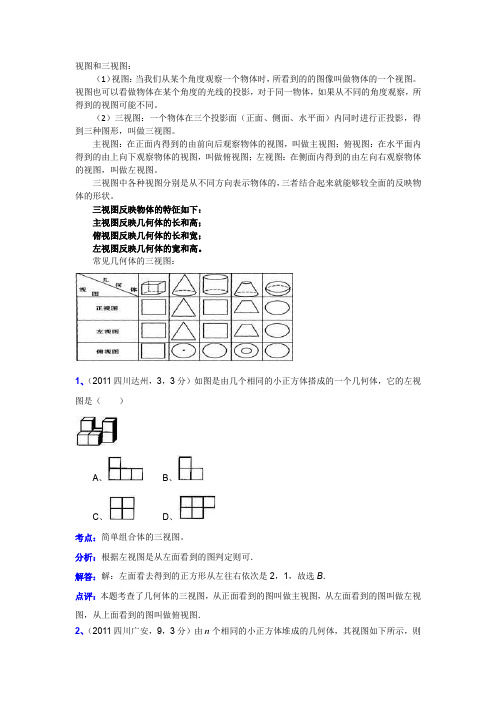

视图和三视图：（1）视图：当我们从某个角度观察一个物体时，所看到的的图像叫做物体的一个视图。
视图也可以看做物体在某个角度的光线的投影，对于同一物体，如果从不同的角度观察，所得到的视图可能不同。
（2）三视图：一个物体在三个投影面（正面、侧面、水平面）内同时进行正投影，得到三种图形，叫做三视图。
主视图：在正面内得到的由前向后观察物体的视图，叫做主视图；俯视图：在水平面内得到的由上向下观察物体的视图，叫做俯视图；左视图：在侧面内得到的由左向右观察物体的视图，叫做左视图。
三视图中各种视图分别是从不同方向表示物体的，三者结合起来就能够较全面的反映物体的形状。
三视图反映物体的特征如下：主视图反映几何体的长和高；俯视图反映几何体的长和宽；左视图反映几何体的宽和高。
常见几何体的三视图：1、（2011四川达州，3，3分）如图是由几个相同的小正方体搭成的一个几何体，它的左视图是（）A、B、C、D、考点：简单组合体的三视图。
分析：根据左视图是从左面看到的图判定则可．解答：解：左面看去得到的正方形从左往右依次是2，1，故选B．点评：本题考查了几何体的三视图，从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．n2、（2011四川广安，9，3分）由个相同的小正方体堆成的几何体，其视图如下所示，则的最大值是（）A ．18B ．19C ．20D ．21考点：三视图，由三视图确定物体的个数专题：视图与投影分析：综合主视图和俯视图，可知该几何体由三层组成，最底层最多有7个小正方体，第二层最多有7个小正方体，第三层最多有4个小正方体，故最大为7＋7＋4＝18．解答：A点评：解决此类问题要具备空间想象能力，根据主视图与俯试图的形状来想象出几何体的组合方式，确定该物体的行数、列数和层数，确定出每层可能的最多小正方体的个数后即可判断．3、（2011，四川乐山，4，3分）如图，在正方体ABCD ﹣A 1B 1C 1D 1中，E 、F 、G 分别是AB 、BB 1、BC 的中点，沿EG 、EF 、FG 将这个正方体切去一个角后，得到的几何体的俯视图是（ ）A. B. C. D. 考点：简单组合体的三视图。
第8讲三视图，体积与表面积的计算[知识梳理]1．空间几何体的结构特征2．空间几何体的三视图1．多面体的表(侧)面积因为多面体的各个面都是平面，所以多面体的表面积就是所有侧面的面积之和，表面积是侧面积与底面面积之和．2．柱、锥、台和球的表面积和体积3．常见几何体的侧面展开图及侧面积题型一空间几何体的三视图(高频考点题，多角度突破)考向一已知几何体，识别三视图1．(东北四市联考)如图，在正方体ABCDA1B1C1C1中，P是线段CD的中点，则三棱锥PA1B1A的侧视图为()考向二已知三视图，判断几何体的形状2．一个几何体的三视图如图所示，则该几何体的直观图可以是()考向三已知三视图中的两个视图，判断第三个视图3．(石家庄质检)一个三棱锥的正视图和俯视图如图所示，则该棱锥的侧视图可能为()【针对补偿】1．(济南模拟)如图，多面体ABCDEFG的底面ABCD为正方形，FC＝GD＝2EA，其俯视图如图所示，则其正视图和侧视图正确的是()2．(北京)某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为()A．32B．2 3 C．22D．23．(南昌一模)如图，在正四棱柱ABCDA1B1C1D1中，点P是平面A1B1C1D1内一点，则三棱锥PBCD的正视图与侧视图的面积之比为()A．1∶1 B．2∶1 C．2∶3 D．3∶2[知识自测]1．将边长为1的正方形以其一边所在直线为旋转轴旋转一周，所得几何体的侧面积是( )A ．4πB ．3πC ．2πD ．π2．(全国甲卷)如图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为( )A ．20πB ．24πC ．28πD ．32π3．正三棱柱ABC A 1B 1C 1的底面边长为2，侧棱长为3，D 为BC 中点，则三棱锥A B 1DC 1的体积为______．题型一 空间几何体的表面积与侧面积(基础拿分题，自主练透)(1)(课标Ⅰ)某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形．该多面体的各个面中有若干个是梯形，这些梯形的面积之和为( )A ．10B ．12C ．14D ．16(2)一个六棱锥的体积为23，其底面是边长为2的正六边形，侧棱长都相等，则该六棱锥的侧面积为______．【针对补偿】1．(全国Ⅰ卷)如图，某几何体的三视图是三个半径相等的圆及每个圆中两条相互垂直的半径．若该几何体的体积是283π，则它的表面积是( )A．17π B．18π C．20π D．28π2．(黑龙江省大庆中学期中)一个体积为123的正三棱柱的三视图如图所示，则这个三棱柱的侧视图的面积为()A．6 3 B．8 C．8 3 D．12题型二空间几何体的体积(高频考点题，多角突破)考向一求以三视图为背景的几何体的体积1．(课标Ⅱ)如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分所得，则该几何体的体积为()A．90π B．63π C．42π D．36π考向二不规则几何体的体积3．如图，在多面体ABCDEF中，已知ABCD是边长为1的正方形，且△ADE，△BCF 均为正三角形，EF∥AB，EF＝2，则该多面体的体积为()A.23 B.33 C.43 D.32考向三 柱体与锥体的内接问题4．(2015·湖南卷)某工件的三视图如图所示，现将该工件通过切削，加工成一个体积尽可能大的正方体新工件，并使新工件的一个面落在原工件的一个面内，则原工件材料的利用率为⎝ ⎛⎭⎪⎫材料利用率＝新工件的体积原工件的体积( )A.89πB.827π C.24(2－1)3π D.8(2－1)3π【针对补偿】3．(新课标全国Ⅱ卷)如图，网格纸上正方形小格的边长为1(表示1 cm)，图中粗线画出的是某零件的三视图，该零件由一个底面半径为3 cm ，高为6 cm 的圆柱体毛坯切削得到，则切削掉部分的体积与原来毛坯体积的比值为( )A.1727B.59C.1027D.134．(山东)由一个长方体和两个14圆柱体构成的几何体的三视图如下图，则该几何体的体积为______．题型三 球与几何体的切接问题 考向一 正方体(长方体)的外接球1．(天津)已知一个正方体的所有顶点在一个球面上，若这个正方体的表面积为18，则这个球的体积为______．考向二 直三棱柱的外接球2．已知直三棱柱ABC A 1B 1C 1的6个顶点都在球O 的球面上，若AB ＝3，AC ＝4，AB ⊥AC ，AA 1＝12，则球O 的半径为( )A.3172 B ．210 C.132D ．310【针对补偿】5．(广州市综合测试)一个六棱柱的底面是正六边形，侧棱垂直于底面，所有棱的长都为1，顶点都在同一个球面上，则该球的体积为( )A ．20π B.205π3C ．5πD.55π6[A 基础巩固练]1．(浙江)某几何体的三视图如图所示(单位：cm)，则该几何体的体积(单位：cm 3)是( )A.π2＋1B.π2＋3C.3π2＋1 D.3π2＋3 2．(山西省高三考前质量检测)某几何体的三视图如图所示，若该几何体的体积为37，则侧视图中线段的长度x 的值是( )A.7 B ．27 C ．4D ．53．(课标Ⅲ)已知圆柱的高为1，它的两个底面的圆周在直径为2的同一个球的球面上，则该圆柱的体积为( )A ．π B.3π4 C.π2D.π45．某三棱锥的三视图如图所示，该三棱锥的表面积是( )A ．28＋6 5B ．30＋6 5C ．56＋12 5D ．60＋125。
