剖面图

. . . .
常 用 建 筑 材 料 图 例
② 一般规定
•制图标准只规定图例的画法，其尺寸比例视所画图样大小而定；可自编与制 图标准不重复的其它建筑材料图例，并加以说明。 • 图例线应间隔均匀，疏密适度，图例正确，表示清楚 •不同品种的同类材料使用同一图例时（如某些特定部位的石膏板必须注明是 防水石膏板时），应在图上附加必要的说明。 • 两个相同的图例相接时，图例线宜错开或 倾斜方向相反
W
Q
例: 将钢筋混凝土基础的立面图（V面 投影）改为
全剖面图，左侧立面图（W面投影）画成半剖面图。
2、标注
⑴ 剖切符号
①剖切位置线 粗实线，长6–10，在剖切面的起、止和转折 位置处表示剖切位置。 ②投影方向线 剖面图：粗实线，长4–6，于剖切位置线两 端的外侧并与之垂直;断面图：无投影方向线 ③编号 阿拉伯数字从左至右、从上至下连续编排。剖面图： 注写在投射方向线的端部 ; 断面图：注写在剖切位置线的 表示该断面投射影方向那一侧

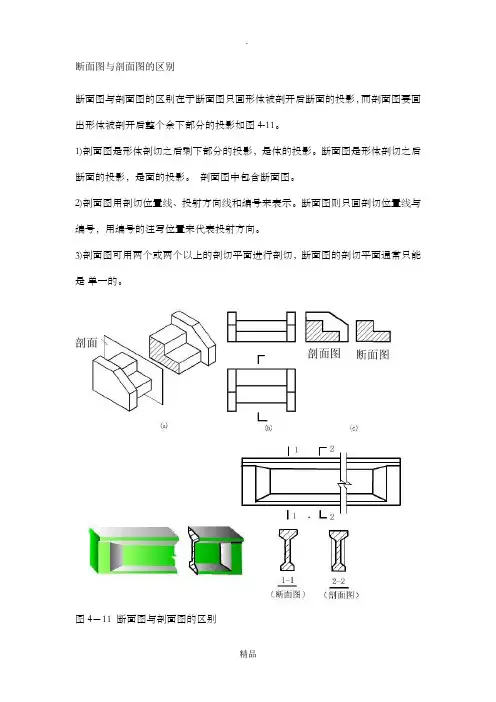

⑵ 断面图 假想用剖切面将物体某处切断，仅画出该 剖切面与物体接触部分（区域内画上剖面线或材料图例 ）即剖切面截割物体的截断面图形，称为断面图。 ⑶ 剖切面 剖切被表达物体的假想平面或曲面。
1、定义
V
P
剖面图
断面图
钢筋混凝土基础剖面图形成（1）剖切面平行于正平面
V
P
钢筋混凝土基础剖面图形成（2）剖切面平行于侧平面
3、用两个相交的剖切面剖切（续）
三、剖面图的种类
1、全剖面
2、半剖面图（一半画成外形图，另一半画 剖面图） 3、局部剖面图及分层局部剖面图
1、全剖面
剖切面完全剖开物体，适用于不对称物体，或虽对 称但外形较简单，或其它视图已经将其外形表达清楚的 物体
2、半剖面图
一半画成外形图，另一半画剖面图。当物体具 有对称平面时，向垂直于对称平面的投影面投射时所 得的图形，以对称符号为界，一半画成外形图（一般 不画虚线），另一半画剖面图。 适用于具有与投影面垂直的对称平面，且其 内、外均需表达的物体。 习惯上： • 当对称中心线是竖直线时，其右边画剖面图，左边 画外形； • 当对称中心线是水平横线时，其下边画剖面图， 上边画外形；
① 部分常用建筑材料图例
常 用 建 筑 材 料 图 例
. . . .. . . . . . . .. . . . . . . . . . . . . . . .. .. . . . . . . . . . . . . . . . . .. . . ... . . .. . . . . . . .视图
物体向基 本投影面投影 所得的视图， 称为基本视图 。国家标准中 规定正六面体 的六个面为基 本投影面．将 物体放在六面 体中．然后向 各基本投影面 进行投影、即 得到六个基本 视图。
六个基本视图的配置及其名称
底面图
右侧立面 正立面图 图
左侧立 面图
背立面图
平面图
非标准配置的六面视图
1、用1个剖切面剖切
用一个剖切面剖开物体的剖切方式适用于物体需要 表达的隐蔽部分的中心均属于同一平面。
2、用2个或2个以上平行的剖切面剖切
适用于当将物体需要表达的隐蔽部分的中心不 属于同一平面，而是处于两个或两个以上相互平行 的平面内，用一个剖切平面就不能将其内部都显示 时，需用两个或两个以上相互平行的剖切面剖开物 体，以不与视图轮廓线重合的直角转折来联系几个 相应平行的剖切面。
3、图线
⑴ 一般不画虚线。
⑵ 被剖切面剖切到的断面轮廓线用粗实线绘制。
⑶ 剖切面没有剖切到、但沿投影方向可以看见的部 分，用中实线绘制。
剖面图的一般画图步骤
例: 将形体的立面图画成全剖面图，左侧立面图
画成半剖面图。
二、常用的剖切方法
1、用1个剖切平面剖切 2、用2个或2个以上平行的剖切面剖切 （称之为阶梯剖面） 3、用2个相交的剖切面剖切（称为旋转 剖面）
用几个平行的剖切面剖切时须标注。在剖切平面 的起止和转折处标注剖切符号及剖面图编号。
2、用2个或2个以上平行的剖切面剖切（续）
3、用两个相交的剖切面剖切
用两个相交剖切面剖开物体，并将不平行于投影 面的截断面展开成平行于此投影面后再投射。适用于 物体需要表达的隐蔽部分的中心，既不属于同一平面 ，又不处于相互平行的平面内，而是属于垂直于同一 投影面的两个相交平面内，需用两个相交的剖切面剖 切物体。 用两个相交的剖切面剖切须标注。在剖切平面的 起止和转折处，标注剖切符号及剖面图编号，并在相 应剖面图下方图名后加注“展开”。
正立面图
左侧立面图
右侧立面图
平面图
底面图
背立面图
镜像投影
镜像投影图
平面图(镜像)
镜面
§8-2 剖面图和断面图
一、基本概念
二、剖切方式 三、剖面图的种类 四、断面图的种类
一、基本概念
1、定义
⑴ 剖面图 假想用剖切面（平面或曲面）剖开物体， 移去观察者和剖切面之间的部分，将剩余部分物体（与 剖切面接触的区域内画上剖面线或材料图例）向投影面 投影所得的图形。
第八章 图样画法
§8-1 视图
§8-2 剖面图 §8-3 断面图
§8-4 简化画法
基 本 要 求
一、了解视图分类、投影原理、应用范围及 规定画法
二、明确剖面图与断面图的基本概念及其异 同 三、掌握物体的剖面图的 分类、 画法、 应用 及标注 四、掌握物体的断面图的 分类、 画法、 应用 及标注
五、掌握常用的简化画法
•两个相邻的涂黑图例（如混凝土构件、金 属件）之间，应留有空隙。其宽度不得小 于0.7mm • 需画出建筑材料面积过大时，可在断面 轮廓线内，沿轮廓线作局部表示 •当一张图纸内的图样只用一种图例或图形较小无法画出建筑材料图 例时，可不画图例，但应加文字说明。
⑷ 省略标注
① 用对称平面剖切，并且剖面图位于基本视图相应 位置。 ② 习惯的剖切位置，如房屋建筑图中的平面图（通 过门窗洞口的水平面剖切而成）。
⑵ 剖面图、断面图名称与剖切符号
名称与其相应的剖切符号编号一致，并在图名下画相应长度粗 实线。习惯上剖面图的图名写“×－×剖面图” ，断面图的 图名只写“×－×” 编号，不写“断面图”三汉字。
剖面图标注举例
1-1剖面图
2-2剖面图
断 面 图 标 注 举 例
⑶ 剖面区域图示 剖切面切物体的实体部分即剖面区域图示，在此区域内画剖 面线或材料图例。
