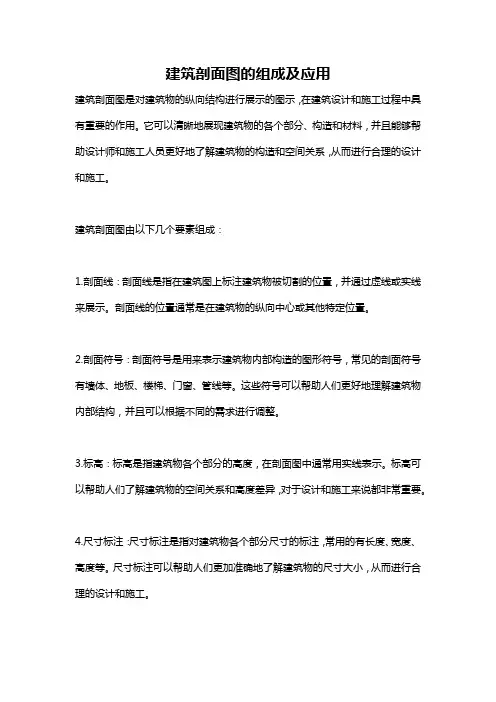

建筑剖面图的组成及应用建筑剖面图是对建筑物的纵向结构进行展示的图示，在建筑设计和施工过程中具有重要的作用。
它可以清晰地展现建筑物的各个部分、构造和材料，并且能够帮助设计师和施工人员更好地了解建筑物的构造和空间关系，从而进行合理的设计和施工。
建筑剖面图由以下几个要素组成：1.剖面线：剖面线是指在建筑图上标注建筑物被切割的位置，并通过虚线或实线来展示。
剖面线的位置通常是在建筑物的纵向中心或其他特定位置。
2.剖面符号：剖面符号是用来表示建筑物内部构造的图形符号，常见的剖面符号有墙体、地板、楼梯、门窗、管线等。
这些符号可以帮助人们更好地理解建筑物内部结构，并且可以根据不同的需求进行调整。
3.标高：标高是指建筑物各个部分的高度，在剖面图中通常用实线表示。
标高可以帮助人们了解建筑物的空间关系和高度差异，对于设计和施工来说都非常重要。
4.尺寸标注：尺寸标注是指对建筑物各个部分尺寸的标注，常用的有长度、宽度、高度等。
尺寸标注可以帮助人们更加准确地了解建筑物的尺寸大小，从而进行合理的设计和施工。
建筑剖面图的应用主要有以下几个方面：1.设计参考：建筑剖面图可以帮助设计师更好地理解和掌握建筑物的结构和空间关系，从而进行合理的设计。
设计师可以通过剖面图来调整建筑物的结构和布局，提高建筑物的空间利用率和功能性。
2.施工指导：建筑剖面图对于施工人员来说是一种重要的指导工具。
剖面图可以清晰地展示建筑物各个部分的构造和细节，帮助施工人员理解和掌握施工方法和顺序，确保施工的质量和效率。
3.审查审核：建筑剖面图可以作为建筑项目审查和审核的重要依据之一。
剖面图可以帮助审查人员对建筑物的结构和布局进行评估，并检查是否符合相关法规和标准，确保建筑物的安全性和合规性。
4.交流合作：建筑剖面图是不同专业之间沟通和合作的重要工具。
剖面图可以帮助不同专业的人员了解和协调各自的需求和工作范围，促进各个专业之间的合作和交流，提高整个项目的效率和质量。
剖面讲解剖面讲解工程构造物内部的不可见部分，在视图中用虚线表示，如果不可见部分比较复杂，视图中就会出现较多的虚线，甚至虚、实线相互重叠或交叉，使图形很不清晰，也不便标注尺寸。
在土建工程中，通常还要表达出结构的材料，因此广泛应用剖切的画法。
一、剖面图的基本概念和画法假想用剖切平面在适当的位置将物体剖开，然后把观察者和剖切平面之间的部分移去，而将其余部分向相应的投影面投影，这样得到的视图称为剖面图。
图5一21是台阶的剖面图。
剖面图的画法要点如下：1．确定剖切位置为了能够清楚地表达物体内部不可见部分的真实形状，剖切平面一般应通过物体内部结构的对称面或轴线，并平行于相应的投影面。
2．画出剖面图假想将物体剖开后，然后画出剖切平面截切物体所得断面图形，以及剖切平面后方可见部分的轮廓线．通常把剖切到的断面轮廓线画得粗些，若图形简单或者比例较小时，可采用同一宽度的粗实线，如图5一21(b）所示。
为使图样清晰，在剖面图中一般不画表示看不见部分的虚线。
由于剖切是假想的，除剖面图外，其余视图仍按完整的物体来画。
剖面图中已表达清楚的物体内部结构，在其它视图上投影为虚线时，一般不予画出，但对没有表达清楚的内部形状，仍应画上必要的虚线。
3．画上材料图例在剖切平面剖到的实体部分应画建筑材料图例，常用材料图例必须遵照建筑制图标准的规定画法，参阅表5一1。
当不指明材料种类时，可用等间距、同方向的45。
细实线（称为图例线）来表示。
绘制建筑材料图例时，应注意画得简明而形象化，例如：混凝土或钢筋混凝土图例中的徒手画三角形，不必画得太多、太密，也不必画得很有“规律”，而且不要画成小圆圈，以免和其他材料的图例混淆。
图例中的点也不必太多、太密，注意点得清晰而不带“毛”。
圆木横向截断面的木纹是间距向外逐渐加大的徒手画“同心圆”，不必画得太多、太密，也不宜曲折太多；矩形横向截断面的木纹，则应按圆木的某一部分来画。
图例中的倾斜细线，也称图例线，其倾斜度一般为450；斜线的间距大小，将随图形的比例大小及复杂程度而不同，即比例较大的图形，间距可大些，比较复杂的图形，则间距小些。
建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。
建筑剖面图绘制及设计细则一、剖面图概述：（一）剖面图定义：1、剖面图的定义：——建筑剖面图一般是指建筑物的竖向垂直剖视图；应按直接正投影法绘制。
也就是假想用一个竖直平面去剖切房屋，移去靠近观察者视线的部分后的正投影图。
2、剖面图的作用：——建筑剖面图直接表示了建筑物内部垂直方向各种空间的尺度关系（如建筑高度、楼层分层、垂直空间的利用以及简要的结构形式和构造方式等情况）；主要研究竖向空间的处理，同时包含各种专业的空间需求（如结构构件、设备管道、电器照明等）。
剖面图与平、立面图相互配合，是不可缺少的重要图样之一。
3、剖面图反应内容：剖面主要表达以下三项内容：●用粗实线表示所剖切到的建筑实体切面（如：墙体、梁、板、地面、楼梯、屋面层等）；用中实线表示剖切到的建筑物构配件（如：窗、门、雨篷、踢脚线、勒脚线等）●用细实线表示投影方向可见的建筑构造和构配件（如：门、窗、洞口、梁、柱、室外花坛、坡道等）●用细实线表示在投影方向看到的室外局部立面，此局部立面是在其它立面上没表示过的；若其它立面上表示过，可简化或不表示。
注：设粗实线线宽为b，中实线为0.5b，细实线为0.25b。
（二）绘制剖面图的一般比例与图例表示深度：●建筑剖面图常用的制图比例有：1：50 ，1：100 ，1：150 ，1：200 ，1：300。
一般情况下剖面图绘制比例跟随立面图（最常用1：100、1：150）●比例大于1：50的剖面图，应画出楼地面、屋面的面层线与抹灰层，并宜画出材料图例；●比例等于1：50的剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定，并宜画出材料图例；●比例小于1：50的剖面图，但宜画出楼地面、屋面的面层线，可不画出抹灰层；●比例为1：100～1：200的剖面图，宜画出楼地面、屋面的面层线；可画简化的材料图例(如钢筋混凝土涂黑等)；（常规作法：面层线一般都不表示，在一些降板处，如卫生间、厨房、屋面、地下室等由于面层很厚就用一条中实线表示）●比例小于1：200的剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
建筑知识：如何进行建筑剖面图设计建筑剖面图是建筑设计的一个非常重要的环节，它可以帮助设计师更加清晰地理解建筑的各个部分之间的联系和关系。
在建筑设计过程中，建筑剖面图的设计需要充分考虑建筑结构、功能分区、省能减排、美学等方面的内容，这样才能设计出符合人们需求及环境要求的建筑剖面图。
在本文中我们将探讨如何进行建筑剖面图设计。
一、建筑剖面图的定义建筑剖面图是建筑设计师根据建筑平面图，从上到下的方向对建筑进行剖切并绘制的图纸。
它是建筑设计中非常重要的部分之一，可以帮助设计师更加清晰地理解建筑的各个部分之间的联系和关系。
二、建筑剖面图的意义建筑剖面图在建筑设计中起着相当重要的作用。
它可以帮助设计师更好地理解建筑的结构和功能分区，有助于建筑物的施工与维护。
同时，通过该图纸，人们也能了解建筑物的外观和内部结构，从而更好地了解建筑的设计意图和美学价值。
1.建立建筑剖面图的目标：在进行建筑剖面图的设计之前，需要确定好剖面图的目标，例如确定好图纸的比例尺、要展示的内容和风格等，这有助于设计师更好的把握建筑剖面图的设计方向。
2.确定建筑物各部分的位置：建筑剖面图是对建筑从一侧进行切面，需要根据建筑物的横向和纵向结构来确定建筑物各部分的位置，包括建筑物的主干、楼板、墙体、梁柱等。
3.确定建筑物各部分的高度和厚度：在进行建筑剖面图设计时，需要根据建筑物的高度来确定各个部分的高度和厚度，这将有助于设计师更好地把握建筑物的整体外形和结构。
4.确定建筑物的功能分区：建筑剖面图的设计还需要根据建筑物的功能分区来确定建筑物的结构和布局，这是一个非常重要的环节，需要在前期进行充分的规划和设计。
5.补充建筑物细节：一个好的建筑剖面图还需要考虑到一些细节问题，例如门窗的位置和尺寸、管道的布局等等，这可以帮助设计师更好地实现建筑物的功能。
1.确定好建筑结构：建筑剖面图设计的重要目的之一是明确建筑的基础结构和内部构造，需要充分考虑这部分内容，这有助于确保建筑物的强度和稳定性。
建筑剖面图绘制建筑剖面图是建筑设计中非常重要的一种图形表现形式，在建筑工程中应用非常广泛，是建筑师和工程师必须熟练掌握的技能之一。
本文将介绍如何绘制建筑剖面图，包括绘制方式、要点和注意事项等。
什么是建筑剖面图建筑剖面图是指建筑物沿垂直于地面的截面图，可以为建筑结构、系统或纵向尺寸提供准确的描述。
它通常用于描述建筑物内部和外部的结构、设备和体系的构成和布局。
建筑剖面图也可以帮助建筑师和工程师了解建筑物的高度、宽度和深度等方面的要求，从而使建筑物的设计更加完美。
绘制方式手绘手绘是最常见的建筑剖面图绘制方式，这种方式适用于需要快速绘制草图或在施工现场制作简图等场合。
手绘剖面图需要一支铅笔或彩色笔、一张白纸以及一个简单的比例尺。
手绘建筑剖面图需要注意以下几点：1.确定比例尺：根据绘图要求，选定适当的比例尺，通常选择1：10、1：20或1：50的比例尺。
2.画出建筑的底面草图：手绘建筑剖面图可以从建筑物底面开始，用轻柔的曲线来勾勒建筑物的基本形状。
3.画出建筑物的高度线：建筑剖面图的高度线是用来确定建筑物高度和深度的。
一般画完底面草图后就可以开始画出它们。
4.确定建筑物的不同系统：建筑物的不同系统，如电气系统、暖通空调系统等，在剖面图中需要使用不同的线条或颜色来表示它们。
5.添加必要的文字标注：剖面图需要涵盖很多信息，如建筑物的结构、设备和尺寸等，需要使用文字标注的方式来呈现这些信息。
计算机绘图随着计算机技术的不断发展，许多建筑师和工程师已经开始使用计算机来绘制建筑剖面图，这种方式通常可在自动CAD、SketchUp或Revit软件等建筑绘图软件上实现。
相比手绘方式，计算机绘图有以下优点：1.可以快速生成图形，并保证图形的精确度和节省时间。
2.可以轻松地修改和更新绘图，避免额外的浪费。
3.简化了繁琐的计算和绘图，可以专注于更重要的设计任务。
4.可以实现三维可视化，为项目的视觉呈现提供更好的帮助。
注意事项1.根据需求选择比例尺：建筑剖面图需要选择正确的比例尺，以确保图形精度和图形易读性。
剖面图表示与建筑剖面设计要求和规定剖面图表示在垂直方向房屋各部分组合关系，在比例为1:100的建筑剖面图上绘制楼梯时，必须要绘出的部分是扶手，平台梁，圈梁。
剖面设计要确定各部分高度、建筑层数，空间组合利用。
在多层住宅设计中为了安全，阳台栏杆高度不应低于105m0在高层建筑中，阳台栏杆以实多虚少为好，栏杆高度不宜低于11m,外廊宜为封闭式。
层高：该层的地坪或楼板面到上层楼板面的距离，即该层房间的净高加以楼板层的结构厚度。
净高：楼地面到结构层（梁、板）底面或顶棚下表面之间的距离。
房间高度的确定依据:人体活动及家具设备的要求,采光、通风等卫生要求，结构层高度及构件方式的要求,室内空间比例要求,建筑经济效益要求。
房间采光、通风的要求通过照度及其均匀度表示，依靠平面中窗的宽度和位置（窗上沿离地距离）、剖面图中窗的高度（侧窗上沿），进深与窗高关系，单侧采光1∕21f双版IJ采光1∕41o某建筑层高3m,预应力楼板厚120mm,梁高600mm,那么二层的地面标高为3.000m o在没有特殊要求的普通房间中，窗台高度一般取900~1000mm o一般民用建筑窗台高度考虑略高于桌面高度，低于人坐下时的视平线高度,常取900mm o桌子一般高800mm o室内净高根据使用性质和活动特点的要求，由人数、面积决定，人多，占面积多。
活动尺度增加，室内换气大，净高增加。
校舍人稍多设双层铺,住宅居室人数少,比一般住宅层高3m要大一些。
某学校宿舍内为双层单人床，那么其宿舍层高可以是3.2m或3.3m o一般情况下，室内最小净高应使人举手不接触到顶棚为宜，为此，房间净高不应低于2.2m。
教室人多面积大，视听要求视线声音无遮挡地坪升起，反射声合理分布剖面形状（顶棚）学校合班教室的地面起坡或阶梯地面的视线升高值一般为12Omm,小于15Omm普通台阶踏步高度。
公共建筑主要出入口处的台阶每一级高度一般不超过150mm。
住宅的使用面积是建筑面积减去结构面积。
建筑物平面图和剖面图的绘制方法和规范建筑物平面图和剖面图在建筑设计和规划中起到了至关重要的作用。
它们不仅仅是简单的图纸，更是建筑师和工程师们的思维工具和沟通媒介。
在建筑物的设计、施工和管理过程中，准确、清晰的平面图和剖面图能够确保建筑物的准确性和可行性，提高施工效率，降低工程错误和风险。
一、建筑物平面图的绘制方法和规范建筑物平面图是将建筑物的水平投影呈现在二维平面上的图纸。
它通常包括建筑物的布局、间隔、尺寸、功能分区以及其他重要的建筑要素。
以下是建筑物平面图的绘制方法和规范的概述：1. 选择合适的比例：平面图通常以比例尺表示，例如1:50或1:100。
选择适当的比例可以确保图纸不会过于拥挤或缺乏细节。
2. 明确标示区域和功能：平面图应清楚地标示出建筑物的不同功能区域，如室内空间、房间、门窗、楼梯和其他重要设施。
这样可以帮助人们更好地理解建筑物的结构和功能布局。
3. 标明尺寸和间距：平面图应清晰地标示出不同元素的尺寸和间距。
这些信息对于规划施工和设备安装至关重要。
4. 使用符号和图例：为了方便理解，平面图应该使用符号和图例来代表不同的建筑元素和特征。
这样可以提高图纸的清晰度和易读性。
5. 按功能分图层：为了方便管理和编辑，平面图可以按照功能将不同的元素分层绘制。
这样可以更好地控制图形的复杂性和绘制过程。
二、建筑物剖面图的绘制方法和规范建筑物剖面图是将建筑物的垂直截面呈现在图纸上的一种图形表达方式。
它通常用于展示建筑物的垂直结构和空间布局，以及建筑物内部系统的分布和形式。
以下是建筑物剖面图的绘制方法和规范的概述：1. 选择适当的位置：剖面图通常在建筑物的主要截面处绘制，以展示建筑物的主要结构和特征。
主要截面通常是建筑物最有代表性和重要的部分。
2. 标明尺寸和比例：剖面图应清晰地标示出不同元素的尺寸和比例。
这些信息对于施工过程和材料选择至关重要。
3. 强调关键元素：剖面图应突出显示建筑物的关键元素，如梁、柱子、墙壁和楼梯。
中篇剖面图一·识读要点1.建筑剖面图的形成与用途建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。
剖面图的剖切位置应根据建筑物自身的复杂情况而定，一般剖切位置选择房屋的主要部位和构造较为典型的部位，比如剖切一层平面图，二层平面图等，用于只管查看每层的建筑物内部情况。
剖切楼梯间，构件等，用于说明楼梯或构件的详细结构，以便施工。
2.剖面图的图示内容和文字信息的识读如建施-14中的1-1剖面图，图中的信息如标高，尺寸，某构件的做法，剖切的轴线位置要注意到，我们还可以看到有部分楼梯及梯板表示为深色，有些楼梯及梯板表示为浅色，那是因为剖切位置是否切到了构件造成的。
3.剖面图的着重注意点4.在看剖面图时，要重点关注剖切位置、标高，有些情况下还需注意剖切面构件的材料。
注意剖切位置是为了总体了解图例的位置，比如某楼有两部不相同的楼梯，那么区分剖面图表示的楼梯就尤为重要。
关注标高一是为了区分建筑物的层数，二是因为有些构件可能与楼层标高不相同，比如卫生间的梁标高要低于楼层标高。
又如建施-14 1-1剖面图中，剖切位置为黑色我们就可以知道楼梯的组成材料是钢筋混凝土。
二、剖面图图纸导读1.在建筑施工图中，我们进行广联达办公大厦建施-9的A-A剖面图的导读。
这是一张A-A剖面图，首先看一下标高符号，-0.450表示室外地坪为-0.45m，-4.900表示地下室打最低点为-4.9米。
照此方法可知本建筑物结构最高点为16.5m，最低点为-4.9m，为地上4层，地下1层，建筑物的宽度为22.5m。
下方剖切面可以看出建筑物材料为钢筋混凝土。
接着我们能看出每个空间的用途，有门厅，库房，走廊等。
同时，建筑物的柱、梁我们也能清楚的看到，并且还可以看出梁及装饰层厚度共计为0.9m。
如果要算量的话，我们也要留意一下图左边的标注，比如女儿墙高0.9m，每层高3.9m等。
2.在结构施工图中，我们进行广联达办公大厦结施-15的1-1剖面图的导读。
AUTOCAD建筑建筑剖面图基础知识
建筑剖面图是假想用正立或侧立的投影面将房屋垂直剖开，从而表达房屋内部垂直方向的高度、楼层分层情况及简要的结构形式和构造方式。
了解剖面图的形成和用途是识读和绘制建筑剖面图的首要工作。
1．剖面图的形成
假想用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图，其可以是单一剖面图或阶梯剖面图，如图8-53所示。
图8-53 建筑剖面图形成示意图
2．命名剖面图
一般来讲，用侧立投影面的平行面进行剖切，得到的剖面图称为横剖面图；用正立投影面的平行面进行剖切，得到的剖面图称为纵剖面图。
且通常情况下，将剖切符号标注在底层平面图中。
剖面图的数量是根据房屋的具体情况和施工实际需要而决定的，且剖面图的图名应与平面图上所标注剖切符号的编号一致，如1-1剖面图、2-2剖面图等，如图8-54所示。
图8-54 建筑剖面图
3．剖面图的用途
建筑剖面图主要用来表达房屋内部垂直方向的高度、楼层分层情况及简要的结构形式和构造方式。
它与建筑平面图、立面图相配合，指导各层楼板、屋面施工、
门窗安装和内部装修等，是建筑施工中不可缺少的重要图样之一。
建筑剖面图基础要点
一、建筑剖面图的形成与用途
假想用一个或一个以上的铅垂剖切平面剖切建筑物，得到的剖面图称为建筑剖面图，简称剖面图。
建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。
剖切的位置常取楼梯间、门窗洞口及构造比较复杂的典型部位。
剖面图的数量，则根据房屋的复杂程度和施工的实际需要而定。
剖面图的名称必须与底层平面图上所标的剖切位置和剖视方向一致。
二、剖面图的图示内容及规定画法
1、定位轴线
应注出被剖切到的各承重墙的定位轴线及与平面图一致的
轴线编号和尺寸。
2、图线
室内外地坪线用加粗实线表示；地面以下部分，从基础墙处断开，另由结构施工图表示；剖面图的比例应与平面图、立面图的比例一致；
①比例小于1：50的剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；
②比例大于1：50的剖面图，应画出抹灰层、楼地面、屋面的面层线，并宜画出材料图例；
③比例等于1：50的剖面图，宜画出楼地面、屋面的面层线，
抹灰层的面层线应根据需要而定；
在剖面图中一般不画材料图例符号，被剖切平面剖切到的墙、梁、板等轮廓线用粗实线表示，没有被剖切到但可见的部分用细实线表示，被剖切断的钢筋混凝土梁、板涂黑。
但宜画出楼地面、屋面的面层线。
3、尺寸注法
在剖面图中，应注出垂直方向上的分段尺寸和标高。
㈠垂直分段尺寸：一般分三道
㈡标高：应标注被剖切到的外墙门窗口的标高，室外地面的标高，檐口、女儿墙顶的标高，以及各层楼地面的标高。
三、剖面图的识读
1．先了解剖面图的剖切位置与编号
2．了解被剖切到的墙体、楼板和屋顶
3．了解可见的部分
4．了解剖面图上的尺寸标注。
