水泵的并联运行.pptx

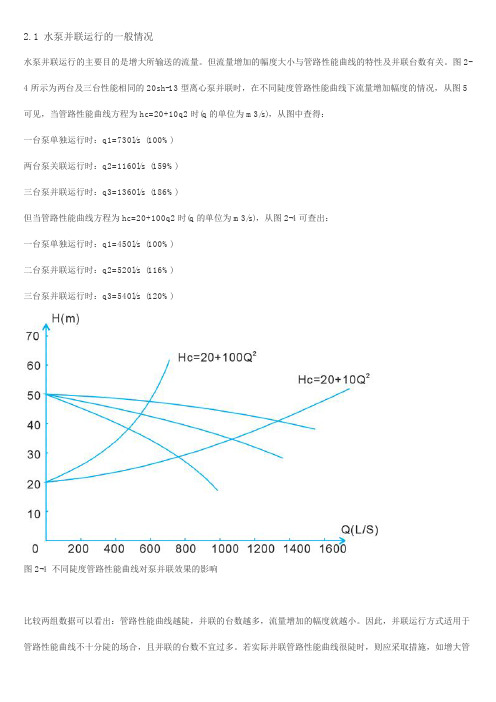

2.1 水泵并联运行的一般情况水泵并联运行的主要目的是增大所输送的流量。

但流量增加的幅度大小与管路性能曲线的特性及并联台数有关。

图2-4所示为两台及三台性能相同的20sh-13型离心泵并联时，在不同陡度管路性能曲线下流量增加幅度的情况，从图5可见，当管路性能曲线方程为hc=20+10q2时(q的单位为m3/s)，从图中查得：一台泵单独运行时：q1=730l/s (100%)两台泵关联运行时：q2=1160l/s (159%)三台泵并联运行时：q3=1360l/s (186%)但当管路性能曲线方程为hc=20+100q2时(q的单位为m3/s)，从图2-4可查出：一台泵单独运行时：q1=450l/s (100%)二台泵并联运行时：q2=520l/s (116%)三台泵并联运行时：q3=540l/s (120%)图2-4 不同陡度管路性能曲线对泵并联效果的影响比较两组数据可以看出：管路性能曲线越陡，并联的台数越多，流量增加的幅度就越小。

因此，并联运行方式适用于管路性能曲线不十分陡的场合，且并联的台数不宜过多。

若实际并联管路性能曲线很陡时，则应采取措施，如增大管径、减少局部阻力等，使管路性能曲线变得平坦些，以获得好的并联效果。

一般的供水系统都采用多台泵并联运行的方式，并且采用大小泵搭配使用，目的是为了灵活的根据流量决定开泵的台数，降低供水的能耗。

供水高峰时，几台大泵同时运行，以保证供水流量；当供水负荷减小时，采用大小泵搭配使用，合理控制流量，晚上或用水低谷时，开一台小泵维持供水压力。

多台并联运行的水泵，一般采用关死点扬程(或最大扬程)相同，而流量不同的水泵。

这些泵并联运行时，每台泵的出口压力即为母管压力，且一定大于每一台泵单泵运时的出口压力(或扬程)：(管道系统不变)hn=ha2=hb2=hc2……＞ha1、hb1、hc1……并联运行泵的总出口流量为每台泵出口流量之和，且每台泵的流量一定小于该泵单泵运行时的流量：(管道系统不变) qn=qa2＋qb2＋qc2……＜qa1＋qb1＋qc1＋……若并联运行的泵的扬程不同，而且流量也不同时，则在并联运行时扬程低的泵的供水流量会比单泵运行时减小很多。

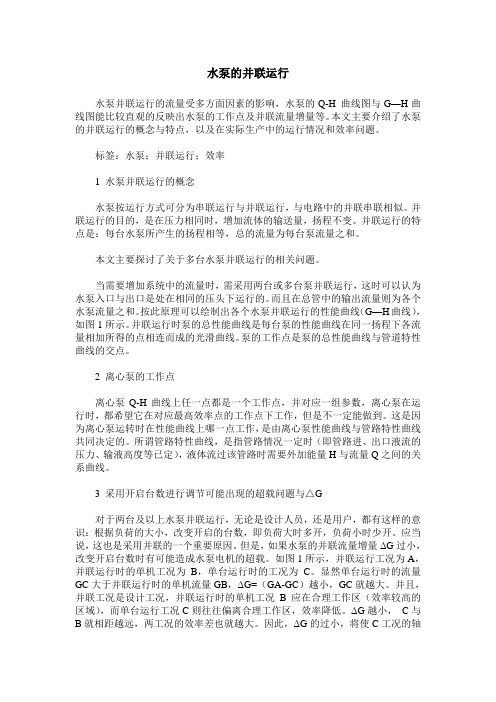

水泵的并联运行水泵并联运行的流量受多方面因素的影响，水泵的Q-H 曲线图与G—H曲线图能比较直观的反映出水泵的工作点及并联流量增量等。

本文主要介绍了水泵的并联运行的概念与特点，以及在实际生产中的运行情况和效率问题。

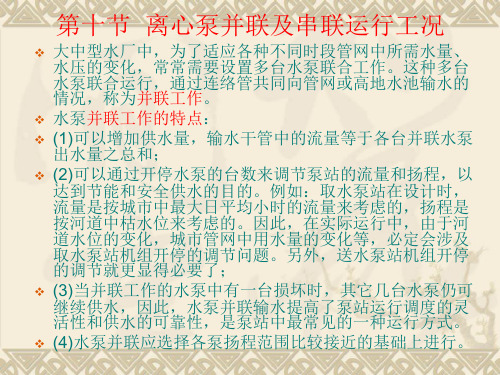

标签：水泵；并联运行；效率1 水泵并联运行的概念水泵按运行方式可分为串联运行与并联运行，与电路中的并联串联相似。

并联运行的目的，是在压力相同时，增加流体的输送量，扬程不变。

并联运行的特点是：每台水泵所产生的扬程相等，总的流量为每台泵流量之和。

本文主要探讨了关于多台水泵并联运行的相关问题。

当需要增加系统中的流量时，需采用两台或多台泵并联运行，这时可以认为水泵入口与出口是处在相同的压头下运行的。

而且在总管中的输出流量则为各个水泵流量之和。

按此原理可以绘制出各个水泵并联运行的性能曲线（G—H曲线），如图1所示。

并联运行时泵的总性能曲线是每台泵的性能曲线在同一扬程下各流量相加所得的点相连而成的光滑曲线。

泵的工作点是泵的总性能曲线与管道特性曲线的交点。

2 离心泵的工作点离心泵Q-H曲线上任一点都是一个工作点，并对应一组参数，离心泵在运行时，都希望它在对应最高效率点的工作点下工作，但是不一定能做到。

这是因为离心泵运转时在性能曲线上哪一点工作，是由离心泵性能曲线与管路特性曲线共同决定的。

所谓管路特性曲线，是指管路情况一定时（即管路进、出口液流的压力、输液高度等已定），液体流过该管路时需要外加能量H与流量Q之间的关系曲线。

3 采用开启台数进行调节可能出现的超载问题与△G对于两台及以上水泵并联运行，无论是设计人员，还是用户，都有这样的意识：根据负荷的大小，改变开启的台数，即负荷大时多开，负荷小时少开。

应当说，这也是采用并联的一个重要原因。

但是，如果水泵的并联流量增量ΔG过小，改变开启台数时有可能造成水泵电机的超载。

如图1所示，并联运行工况为A，并联运行时的单机工况为B，单台运行时的工况为C。

显然单台运行时的流量GC大于并联运行时的单机流量GB，ΔG=（GA-GC）越小，GC就越大。

图文分析水泵的并联曲线图本文前面是简单说明, 后面是用公式计算, 大部分朋友看前面部分即可, 后面公式计算部分在义维科技开发的软件系统中已有此功能.简单图文分析泵的运行状态泵的状态参数泵的基本参数泵的状态参数1. 由流量扬程曲线图看出，两台水泵并联工作时的总流量并不等于单台泵工作时流量的两倍。

管路特性曲线越陡，增加的流量越少。

根据工作中总结：两台泵并联时流量减少5%—10%，三台泵并联时流量减少20%左右。

2. 水泵并联工作不仅能增加流量，扬程也有少量增加。

3. 一台水泵单独工作时的功率要远远大于并联工作时单台泵的功率，所以选配电动机时应根据一台水泵单独工作时的功率来进行选择。

软件辅助分析并联特性曲线的绘制(动画)装置曲线的绘制(动画)公式计算分析并联特性曲线的绘制在绘制水泵并联性能曲线时，先把并联的各台水泵的Q-H曲线绘在同一坐标图上，然后把对应于同一H值的各个流量加起来。

如图1所示，吧I号泵Q-H曲线上的1、1′、2″各点的流量相加，则得到I、II号水泵并联后的流量3、3′、3″，然后连接3、3′、3″各点即得水泵并联后的总和(Q-H)1 2曲线。

这种等扬程下流量叠加的方法，实际上时将管道水头损失视为零的情况下来求并联后的工况点。

因此，同型号的两台（或多台）泵并联后的总和流量将等于某扬程下各台泵流量之和。

事实上，管道水头损失是必须考虑的，所以，寻求并联工况点的图解就没有那样简单。

水泵并联Q-H曲线同型号、同水位的两台水泵的并联工作(1)绘制两台水泵并联后的总和(Q-H)1 2曲线。

由于两台水泵同在一个吸水井中抽水，从吸水口A、B两点至压水管交汇点O的管径相同，长度也相等，故∑hAO=∑hBO，AO与BO管中，通过的流量均为Q/2，由OG管中流进水塔的总流量为两台泵水量之和。

因此，两台泵联合工作的结果，是在同一扬程下流量相叠加。

为了绘制并联后的总和特性曲线，我们可以先不考虑管道水头的损失，在(Q-H)1,2曲线上任取几点，然后，在相同坐标值上把相应的流量加倍，即可得1′,2′,3′，…，m′点，用光滑曲线连接起1′,2′,3′，…，m′点，绘出一条并联后的总和特性曲线(Q-H)1 2如图2所示。
