「知识」水泵的串联与并联运行一、水泵串联水泵串联主要解决扬程不够的问题，经串联后的水泵，其流量不变，扬程是两泵之和。

在实际运用中为避免下游泵对上游泵的进水不足，通常将下游泵的流量调节到最佳状态，以保证上游水泵的进水充足。

其原理图如下：图中：泵“D“的出口与泵“E”的进口通过管道连接形成串联，经水泵串联后，介质先进入泵“D”的进口，经泵“D”的运行，将介质推送到泵“E”的进口，通过泵”E“的运行，将介质输送到需要的地方。

水泵串联实质是阶梯输送的延伸，何为阶梯输送？是指下游的水位太低，而要引入的位置又太高，用一台水泵运行根本无法“完成使命”。

对于串联运行，第n-1台泵的出口压力（对于长距离串联，需要减去泵之间的损失）就是第n台泵的入口压力，因此对于串联泵的承压、轴承、轴封有一定要求，否则会造成壳体断裂、轴封损坏、轴承发热等。

与并联情况一样，关闭其中一台或多台泵，剩余泵的运行工况同样会发生变化。

二、水泵并联泵的并联是指，多台泵共用一根出口管。

每台泵都有单独的止回阀。

泵并联运行后，相同扬程下的流量相加。

即：Q并=Q泵1+Q泵2+Q泵3+……+Q泵n水泵并联工作的特点：①可以增加供水量，输水干管中的流量等于各台并联泵出水量之总和；②可以通过开停泵的台数开调节泵站的流量和扬程，以达到节能和安全供水的目的。

例如：取水泵站在设计时，流量是按城市中最大日平均小时的流量来考虑的，扬程是按河道中枯水位来考虑的。

因此，在实际运行中，由于河道水位的变化，城市管网中用水量的变化等，必定会涉及取水泵站机组开停的调节问题。

另外，送水泵站机组开停的调节就更显得必要了；③水泵当并联工作的泵中有一台损坏时，其他几台泵仍可继续供水，因此，泵并联输水提高了泵站运行调度的灵活性和供水的可靠性，是泵站中最常见的一种运行方式。

在采暖系统，水泵串联、并联的作用及其适用范围当第一台水泵的出水管连接在第二台泵的吸人管时称为两台水泵串联见下图(b);当第一台水泵与第二台水泵的吸入管连接在一起，出水管也连接在一起时称为水泵的并联见下图(a)。

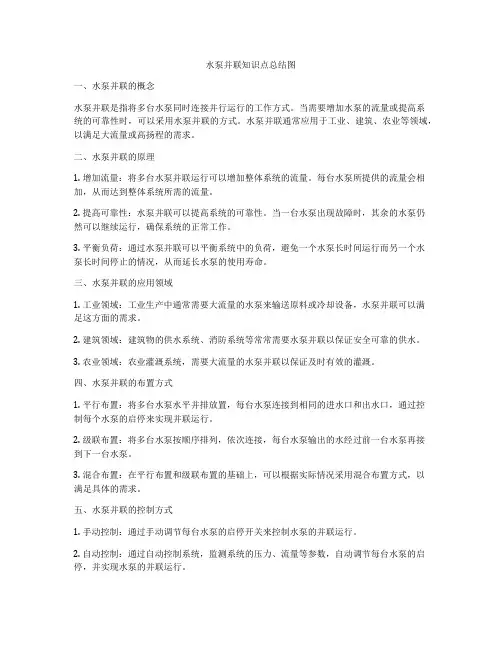

水泵并联知识点总结图一、水泵并联的概念水泵并联是指将多台水泵同时连接并行运行的工作方式。

当需要增加水泵的流量或提高系统的可靠性时，可以采用水泵并联的方式。

水泵并联通常应用于工业、建筑、农业等领域，以满足大流量或高扬程的需求。

二、水泵并联的原理1. 增加流量：将多台水泵并联运行可以增加整体系统的流量。

每台水泵所提供的流量会相加，从而达到整体系统所需的流量。

2. 提高可靠性：水泵并联可以提高系统的可靠性。

当一台水泵出现故障时，其余的水泵仍然可以继续运行，确保系统的正常工作。

3. 平衡负荷：通过水泵并联可以平衡系统中的负荷，避免一个水泵长时间运行而另一个水泵长时间停止的情况，从而延长水泵的使用寿命。

三、水泵并联的应用领域1. 工业领域：工业生产中通常需要大流量的水泵来输送原料或冷却设备，水泵并联可以满足这方面的需求。

2. 建筑领域：建筑物的供水系统、消防系统等常常需要水泵并联以保证安全可靠的供水。

3. 农业领域：农业灌溉系统，需要大流量的水泵并联以保证及时有效的灌溉。

四、水泵并联的布置方式1. 平行布置：将多台水泵水平并排放置，每台水泵连接到相同的进水口和出水口，通过控制每个水泵的启停来实现并联运行。

2. 级联布置：将多台水泵按顺序排列，依次连接，每台水泵输出的水经过前一台水泵再接到下一台水泵。

3. 混合布置：在平行布置和级联布置的基础上，可以根据实际情况采用混合布置方式，以满足具体的需求。

五、水泵并联的控制方式1. 手动控制：通过手动调节每台水泵的启停开关来控制水泵的并联运行。

2. 自动控制：通过自动控制系统，监测系统的压力、流量等参数，自动调节每台水泵的启停，并实现水泵的并联运行。

3. 智能控制：通过智能控制系统，结合各种传感器和控制器，实现水泵的智能化管理，提高水泵的运行效率和可靠性。

六、水泵并联的注意事项1. 流量平衡：在水泵并联时，需要注意各台水泵的流量平衡，避免因为流量不均匀导致系统运行不稳定。

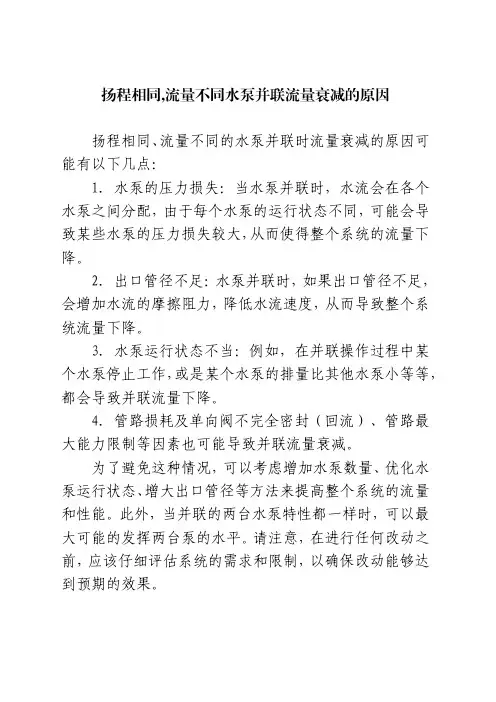

扬程相同,流量不同水泵并联流量衰减的原因
扬程相同、流量不同的水泵并联时流量衰减的原因可能有以下几点：
1.水泵的压力损失：当水泵并联时，水流会在各个水泵之间分配，由于每个水泵的运行状态不同，可能会导致某些水泵的压力损失较大，从而使得整个系统的流量下降。

2.出口管径不足：水泵并联时，如果出口管径不足，会增加水流的摩擦阻力，降低水流速度，从而导致整个系统流量下降。

3.水泵运行状态不当：例如，在并联操作过程中某个水泵停止工作，或是某个水泵的排量比其他水泵小等等，都会导致并联流量下降。

4.管路损耗及单向阀不完全密封（回流）、管路最大能力限制等因素也可能导致并联流量衰减。

为了避免这种情况，可以考虑增加水泵数量、优化水泵运行状态、增大出口管径等方法来提高整个系统的流量和性能。

此外，当并联的两台水泵特性都一样时，可以最大可能的发挥两台泵的水平。

请注意，在进行任何改动之前，应该仔细评估系统的需求和限制，以确保改动能够达到预期的效果。

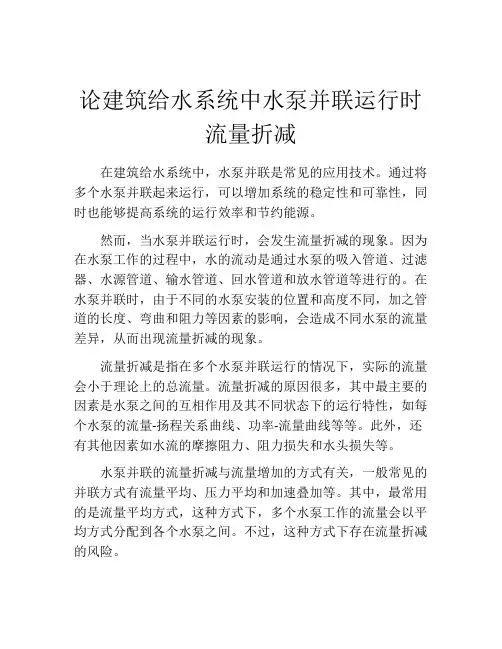

论建筑给水系统中水泵并联运行时流量折减在建筑给水系统中，水泵并联是常见的应用技术。

通过将多个水泵并联起来运行，可以增加系统的稳定性和可靠性，同时也能够提高系统的运行效率和节约能源。

然而，当水泵并联运行时，会发生流量折减的现象。

因为在水泵工作的过程中，水的流动是通过水泵的吸入管道、过滤器、水源管道、输水管道、回水管道和放水管道等进行的。

在水泵并联时，由于不同的水泵安装的位置和高度不同，加之管道的长度、弯曲和阻力等因素的影响，会造成不同水泵的流量差异，从而出现流量折减的现象。

流量折减是指在多个水泵并联运行的情况下，实际的流量会小于理论上的总流量。

流量折减的原因很多，其中最主要的因素是水泵之间的互相作用及其不同状态下的运行特性，如每个水泵的流量-扬程关系曲线、功率-流量曲线等等。

此外，还有其他因素如水流的摩擦阻力、阻力损失和水头损失等。

水泵并联的流量折减与流量增加的方式有关，一般常见的并联方式有流量平均、压力平均和加速叠加等。

其中，最常用的是流量平均方式，这种方式下，多个水泵工作的流量会以平均方式分配到各个水泵之间。

不过，这种方式下存在流量折减的风险。

为了减少流量折减的影响，在设计建筑给水系统的时候，需要考虑多个因素。

首先，需要正确选择水泵。

水泵的选择应该具备一定的响应时间、运行稳定性及负载适应性等特点。

其次，应该合理设计水泵的设备布局。

水泵的局部设置与调整是减小流量折减现象的关键，水泵之间的管道连接的设置大小、长度、弯度应该尽可能一致。

最后，要注重维护和管理。

定期开展检测及保养，检查水泵的故障情况，清洗过滤器和泵等的影响对流量折减的压力损失，保持系统的清洁。

总之，水泵并联运行是一种提高建筑给水系统稳定性和可靠性的有效方式，但是在实际运行中会存在流量折减的现象。

为了降低这种影响，必须要正确选择水泵、合理设计设备布局，以及注重维护和管理等方面的工作。

只有这样，才能让建筑给水系统更好地发挥其作用，为我们的生活创造更加便捷的条件。

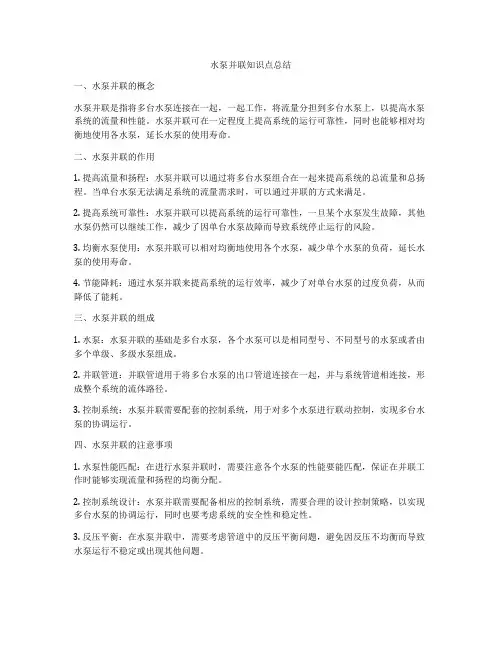

水泵并联知识点总结一、水泵并联的概念水泵并联是指将多台水泵连接在一起，一起工作，将流量分担到多台水泵上，以提高水泵系统的流量和性能。

水泵并联可在一定程度上提高系统的运行可靠性，同时也能够相对均衡地使用各水泵，延长水泵的使用寿命。

二、水泵并联的作用1. 提高流量和扬程：水泵并联可以通过将多台水泵组合在一起来提高系统的总流量和总扬程。

当单台水泵无法满足系统的流量需求时，可以通过并联的方式来满足。

2. 提高系统可靠性：水泵并联可以提高系统的运行可靠性，一旦某个水泵发生故障，其他水泵仍然可以继续工作，减少了因单台水泵故障而导致系统停止运行的风险。

3. 均衡水泵使用：水泵并联可以相对均衡地使用各个水泵，减少单个水泵的负荷，延长水泵的使用寿命。

4. 节能降耗：通过水泵并联来提高系统的运行效率，减少了对单台水泵的过度负荷，从而降低了能耗。

三、水泵并联的组成1. 水泵：水泵并联的基础是多台水泵，各个水泵可以是相同型号、不同型号的水泵或者由多个单级、多级水泵组成。

2. 并联管道：并联管道用于将多台水泵的出口管道连接在一起，并与系统管道相连接，形成整个系统的流体路径。

3. 控制系统：水泵并联需要配套的控制系统，用于对多个水泵进行联动控制，实现多台水泵的协调运行。

四、水泵并联的注意事项1. 水泵性能匹配：在进行水泵并联时，需要注意各个水泵的性能要能匹配，保证在并联工作时能够实现流量和扬程的均衡分配。

2. 控制系统设计：水泵并联需要配备相应的控制系统，需要合理的设计控制策略，以实现多台水泵的协调运行，同时也要考虑系统的安全性和稳定性。

3. 反压平衡：在水泵并联中，需要考虑管道中的反压平衡问题，避免因反压不均衡而导致水泵运行不稳定或出现其他问题。

4. 过流问题：在水泵并联时，需要考虑各个水泵的流量控制，避免出现某个水泵的过流问题，从而影响系统的运行性能和安全性。

五、水泵并联的应用领域1. 工业领域：工业生产中常常需要大流量、大扬程的水泵，通过水泵并联可以满足大流量、大扬程的要求，如冶金、化工、石油、造纸等行业。

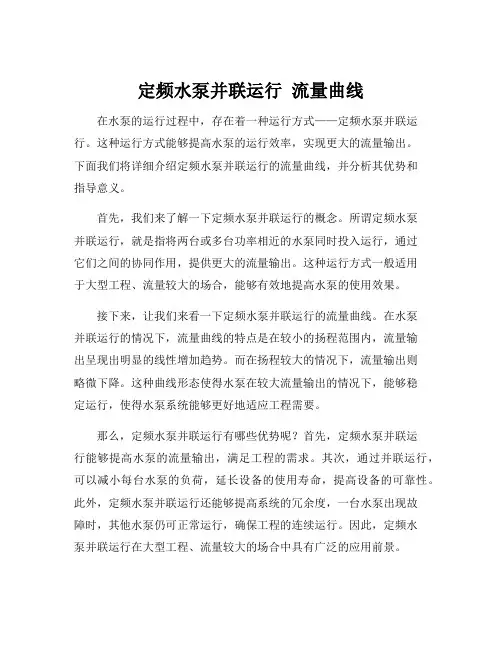

定频水泵并联运行流量曲线在水泵的运行过程中，存在着一种运行方式——定频水泵并联运行。

这种运行方式能够提高水泵的运行效率，实现更大的流量输出。

下面我们将详细介绍定频水泵并联运行的流量曲线，并分析其优势和指导意义。

首先，我们来了解一下定频水泵并联运行的概念。

所谓定频水泵并联运行，就是指将两台或多台功率相近的水泵同时投入运行，通过它们之间的协同作用，提供更大的流量输出。

这种运行方式一般适用于大型工程、流量较大的场合，能够有效地提高水泵的使用效果。

接下来，让我们来看一下定频水泵并联运行的流量曲线。

在水泵并联运行的情况下，流量曲线的特点是在较小的扬程范围内，流量输出呈现出明显的线性增加趋势。

而在扬程较大的情况下，流量输出则略微下降。

这种曲线形态使得水泵在较大流量输出的情况下，能够稳定运行，使得水泵系统能够更好地适应工程需要。

那么，定频水泵并联运行有哪些优势呢？首先，定频水泵并联运行能够提高水泵的流量输出，满足工程的需求。

其次，通过并联运行，可以减小每台水泵的负荷，延长设备的使用寿命，提高设备的可靠性。

此外，定频水泵并联运行还能够提高系统的冗余度，一台水泵出现故障时，其他水泵仍可正常运行，确保工程的连续运行。

因此，定频水泵并联运行在大型工程、流量较大的场合中具有广泛的应用前景。

在实际应用中，定频水泵并联运行需要注意以下几点。

首先，应根据工程的具体需求，选择合适的水泵进行并联运行。

其次，各台水泵的运行参数应相近，以确保在并联运行时能够协同工作。

另外，应设置合理的自动控制系统，对水泵进行监控和调节，保证其正常运行。

综上所述，定频水泵并联运行的流量曲线呈现出线性增加趋势，在实际应用中具有诸多优势。

在大型工程和流量较大的场合中，定频水泵并联运行能够提高流量输出，延长设备寿命，提高系统的可靠性。

因此，合理应用定频水泵并联运行对于提高工程效率、降低能耗具有重要的指导意义。

水泵的并联运行水泵并联运行的流量受多方面因素的影响，水泵的Q-H 曲线图与G—H曲线图能比较直观的反映出水泵的工作点及并联流量增量等。

本文主要介绍了水泵的并联运行的概念与特点，以及在实际生产中的运行情况和效率问题。

标签：水泵；并联运行；效率1 水泵并联运行的概念水泵按运行方式可分为串联运行与并联运行，与电路中的并联串联相似。

并联运行的目的，是在压力相同时，增加流体的输送量，扬程不变。

并联运行的特点是：每台水泵所产生的扬程相等，总的流量为每台泵流量之和。

本文主要探讨了关于多台水泵并联运行的相关问题。

当需要增加系统中的流量时，需采用两台或多台泵并联运行，这时可以认为水泵入口与出口是处在相同的压头下运行的。

而且在总管中的输出流量则为各个水泵流量之和。

按此原理可以绘制出各个水泵并联运行的性能曲线（G—H曲线），如图1所示。

并联运行时泵的总性能曲线是每台泵的性能曲线在同一扬程下各流量相加所得的点相连而成的光滑曲线。

泵的工作点是泵的总性能曲线与管道特性曲线的交点。

2 离心泵的工作点离心泵Q-H曲线上任一点都是一个工作点，并对应一组参数，离心泵在运行时，都希望它在对应最高效率点的工作点下工作，但是不一定能做到。

这是因为离心泵运转时在性能曲线上哪一点工作，是由离心泵性能曲线与管路特性曲线共同决定的。

所谓管路特性曲线，是指管路情况一定时（即管路进、出口液流的压力、输液高度等已定），液体流过该管路时需要外加能量H与流量Q之间的关系曲线。

3 采用开启台数进行调节可能出现的超载问题与△G对于两台及以上水泵并联运行，无论是设计人员，还是用户，都有这样的意识：根据负荷的大小，改变开启的台数，即负荷大时多开，负荷小时少开。

应当说，这也是采用并联的一个重要原因。

但是，如果水泵的并联流量增量ΔG过小，改变开启台数时有可能造成水泵电机的超载。

如图1所示，并联运行工况为A，并联运行时的单机工况为B，单台运行时的工况为C。

显然单台运行时的流量GC大于并联运行时的单机流量GB，ΔG=（GA-GC）越小，GC就越大。

水泵的并联运行名词解释水泵是一种常见的机械设备，用于将液体从一个地方输送到另一个地方。

在许多情况下，单个水泵可能无法满足系统的需求。

为了增加流量和改善系统的稳定性，可以使用多台水泵并联运行。

本文将解释水泵的并联运行，并对其中的一些关键术语进行解释。

首先，让我们来了解一下什么是水泵的并联运行。

水泵的并联运行指的是将两台或更多台水泵以平行的方式连接在一起，以增加系统的流量和扩展系统的运行范围。

在并联运行中，每台水泵都独立地从源头吸取液体，然后将其推送到共同的管道或系统中。

这样做可以使得系统能够适应更高的需求，并提高整个系统的可靠性。

在水泵的并联运行中，有几个重要的术语需要解释。

首先是流量（Flow）和扬程（Head）的概念。

流量是指单位时间内通过系统的液体体积，通常以单位时间内流经水泵的液体体积来衡量。

扬程则是指水泵克服液体的阻力所需的能量，也可以理解为水泵向液体输送能量的能力。

另一个重要的术语是总扬程（Total Head），它是系统中的整体能量损失。

总扬程等于每个水泵的扬程之和。

当水泵并联运行时，总扬程的增加取决于每个水泵的工作点。

工作点是指水泵在特定流量下的流量和扬程值。

当多台水泵并联时，每个水泵会有不同的工作点，这取决于水泵的性能曲线和系统的需求。

水泵的并联运行还涉及到另一个重要的术语：负荷均衡。

负荷均衡指的是使所有并联的水泵在工作过程中承担大致相同的工作量。

这是通过调整每个水泵的进口阀门或出口阀门来实现的。

通过调整阀门的开口程度，可以实现不同水泵之间的负荷均衡，从而使其能够更加高效地工作。

水泵的并联运行还需要考虑到一些问题，例如流量变化和系统的运行方式。

当系统需求发生变化时，需要相应地调整水泵的数量和工作方式。

如果流量变化较大，人们可能需要增加或减少水泵的数量，或者根据需求的变化重新配置系统的并联组合。

此外，水泵的并联运行还需要考虑到水泵的选择和控制。

在选择水泵时，需要考虑其性能曲线和工作范围，以确保水泵能够适应系统的需求。
