长沙理工大学桥梁工程试卷

桥梁工程考试试题及答案一、选择题（每题 3 分，共 30 分）1、桥梁按受力体系划分，不包括以下哪种类型？（）A 梁桥B 拱桥C 悬索桥D 栈桥答案：D解释：栈桥通常是一种临时搭建的桥梁结构，不属于按受力体系划分的桥梁类型。

梁桥、拱桥和悬索桥是常见的按受力体系划分的桥梁类型。

2、以下哪种荷载属于可变荷载？（）A 结构自重B 预加应力C 汽车荷载D 基础变位作用答案：C解释：汽车荷载的大小和作用位置会随着交通流量和车辆类型的变化而变化，属于可变荷载。

结构自重、预加应力和基础变位作用在一般情况下相对固定，属于永久荷载。

3、梁桥的主要受力特点是（）A 竖向荷载下，梁主要受弯B 竖向荷载下，梁主要受剪C 水平荷载下，梁主要受弯D 水平荷载下，梁主要受剪答案：A解释：在竖向荷载作用下，梁桥中的梁主要承受弯矩，通过抗弯能力来承担荷载。

4、对于拱桥，拱的主要内力是（）A 弯矩B 剪力C 轴力D 扭矩答案：C解释：拱桥在荷载作用下，拱主要承受轴向压力，即轴力。

5、悬索桥的主要承重构件是（）A 主缆B 加劲梁C 桥塔D 锚碇答案：A解释：主缆是悬索桥的主要承重构件，承担着大部分的荷载，并通过吊索将荷载传递给加劲梁。

6、桥梁设计中，汽车荷载分为车道荷载和车辆荷载，计算桥梁结构整体计算时采用（）A 车道荷载B 车辆荷载C 两者均可D 视情况而定答案：A解释：在桥梁结构的整体计算中，通常采用车道荷载来模拟车辆的作用。

7、桥梁墩台基础设计时，应考虑的作用不包括（）A 汽车制动力B 流水压力C 冰压力D 船舶撞击力答案：A解释：汽车制动力主要影响桥梁上部结构，对于墩台基础的影响较小，一般不考虑。

8、以下哪种伸缩缝适用于大跨径桥梁？（）A 镀锌薄钢板伸缩缝B 橡胶伸缩缝C 模数式伸缩缝D 无缝式伸缩缝答案：C解释：模数式伸缩缝具有较大的伸缩量，能够适应大跨径桥梁在温度变化等因素下产生的较大变形。

9、桥梁施工中，后张法预应力混凝土施工的关键工序是（）A 预留孔道B 预应力筋张拉C 孔道压浆D 混凝土浇筑答案：A解释：预留孔道的质量直接影响预应力筋的布置和张拉效果，是后张法预应力混凝土施工的关键工序。

一，单选题1.桥梁总长是指C，桥梁两个桥台侧墙尾端间的距离2.桥梁的建筑高度是指A，桥面与桥跨结构最低边缘的高差3.桥梁按体系划分可分为A，梁桥，拱桥，刚架桥，缆索承重桥以及组合体系桥4.设计洪水位上相邻两个桥墩之间的净距是A，净跨径5.梁式桥与拱式桥在受力特征上最大的区别在于C，在竖向荷载作用下，梁式桥无水平反力而拱式桥有水平反力6.在计算荷载位于靠近主梁支点时的横向分布系数M时可偏安全的采用A，杠杆法7.桥梁设计和施工中，要进行强度刚度稳定性验算，这刚度是指C，扰度（变形）8.位于曲线上的桥梁，当曲线半径等于或小于C，250M 应计算车辆荷载的离心力9.下列公路桥梁设计中，哪项作用属于偶然作用B，汽车的离心力10.桥梁高度简称桥高，是指桥面与C，低水位之间的高差11.单向桥面板是指长宽比B，等于或大于2的周边支撑桥面板12.下面哪一项不属于混凝土徐变理论D，后天理论13.在预应力混凝土结构中，预加力产生的混凝土压力线C，与束筋的梁端偏心距和束筋在跨内的形状有关14.T形梁截面的效率指标是指C，截面上，下核心距与梁高的比值15.箱梁的自由扭转产生B，剪应力16.拱式体系的主要承重结构是拱肋（或拱箱），以C，承压为主17.用刚性横梁法计算出的某梁荷载横向分布影响线的形状是A，直线、18.汽车荷载在横桥向有C，3列车队以上时应对内力计算进行折减19.对于连续梁桥，为使全梁的纵向变形分散在梁的两端，宜将固定支座设置在靠近B，中间的支点处20.对于失跨比较小的空腹式钢筋混凝土拱桥，一般采用D，折线做为拱轴线21.在预应力混凝土构件中，通常要求预应力钢材B，高强度，低松弛22.墩台发生不均匀沉降时，桥跨结构内会产生附加内力的是D，连续梁桥23.超静定的连续梁桥，当加大靠近支点附近的梁高而做成变截面梁时，跨中设计弯距将A，降低24.在初步设计的技术文件中，下列哪一个资料不需要提供C，施工预算25.在装配式T型梁桥中，为保证各片主梁能相互连接成整体，共同参与受力，需设置B，横隔板26.装配式T梁的横隔梁连接方式有A，扣环式接头27.孔道压浆的目的是A，使预应力筋免于锈蚀，并与梁体连接成整体28.对于连续梁和悬臂梁，支点处和悬臂部分的主钢筋要布置在梁的B，顶部29.桥梁设计时主梁配筋多少及布置位置最主要依据是C，截面的内力包络图30.下列哪项不属于简支梁的架设方法C，悬臂架设法31.先张法预应力混凝土构件中，靠C，粘结力保持束筋中的预应力32.缆索吊装施工适用的场合是D，悬臂梁桥33.梁桥的B，总跨径反映了其泄洪能力34.当M=1时，拱轴线即成为D，二次抛物线35.主要靠自身重量来平衡外力而保持稳定的公路桥梁下部结构是A，重力式墩，台36.判断截面在计算时是否属于T型截面的标准是B，翼缘板是否参与抗压作用37.拱桥的四个主要标高是D，桥面标高，拱顶底面标高，起拱线标高，基础底面标高38.从恒载和活载弯距图来分析，当跨径和恒载集度相同的情况下，悬臂体系与简支体系相比，跨中正弯距，支点负弯距B，减小，增大39.板式橡胶支座的水平位移是通过C，支座的剪切变形实现的40.顶推法施工适用的场合是C，连续梁桥二，多选题1.桥梁承载结构悬臂施工法的特点有A，施工简便B，长在跨径大于100M的桥梁上选用，E，结构整体性好2.预制安装施工法的主要特点有A，缩短现场工期B，可降低工程造价C，可减少混凝土收缩徐变引起的变形E，施工速度快，可适用于紧急施工工程3.桥梁断面设计包括哪些A，桥梁的总跨径B，桥梁分孔和桥道标高D，桥下净空E，桥上和桥头引道纵坡以及基础埋深4.下列属于永久作用的是A，预加力B，混凝土收缩及徐变作用C，土侧压力5.简支梁混凝土的浇注方式有A，水平分层C，斜层浇注D，单元浇注6.目前国内外采用的组合梁桥有A，钢筋混凝土工字梁B，少筋微弯板与现浇桥面组成的T形组合梁C，箱型组合梁D，预应力混凝土T型组合7.我国桥梁设计程序可分为前期工作及设计阶段，设计阶段按三阶段设计进行，即为A,初步设计D,技术设计E,施工设计8.下列不属于装配式T梁横隔梁连接方式的有B，企口铰连接C，干接缝连接D，铰接缝连接9.梁式桥按施工方法可分为A，整体浇筑式C，装配式D，组合式10.拱桥轴线的形状有A，悬链线B，抛物线C，圆弧线、11.以下是拱桥的基本组成部分的有A，拱圈B，桥墩C，拱上建筑E，桥台12.支座的作用是A，传递桥跨结构的支撑反力B，确保结构在荷载作用下能自由变形C,保证上下部结构受力符合静力图式13.简支梁桥常用的施工方法有A，现浇施工B，预制安装施工14.挂篮是用悬臂浇筑法浇筑A,斜拉桥B，T构D，连续梁等水泥混凝土梁时，用于承受施工荷载及梁自重…….15.斜拉桥上部结构主要是A，主梁B，索塔C，拉索16.大体积墩台基础混凝土，不能在前层混凝土初凝或能重塑前浇筑完成次层混凝土时，可分块进行浇筑A，个分块平均面积不宜小于50平米C，每块高度不宜超过2米17.桥梁竣工后应进行竣工测量，测量项目是A,测定桥梁中线，丈量跨径B，量墩台各部尺寸C，检查桥面标高18.悬索桥吊索的作用A，将主缆与主梁相联系的受拉构件C,将主梁承受的恒荷载及活荷载传递给主缆19.浇筑大跨径拱圈的主要方法有B，分环（层）分段浇筑C，分环多工作面均衡浇筑法D，斜拉扣挂分环连接浇筑法20.公路桥涵所用模板宜优先使用A，胶合板C，钢模板三,名词解释1.计算跨径对于设有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，对于拱式桥，是两相邻拱脚截面形心点之间的水平距离2.永久作用在结构使用期内，其量值不随时间变化，或其变化值与平均值相比可以忽略不计的作用3.荷载横向分布影响线指P=1在梁上做横向移动时，某主梁在同一纵向坐标上所分配到的不同荷载作用力4.后张法施工工艺先浇筑留有预应力筋孔道的梁体，待混凝土达到规定强度后，再在预留孔道内穿入预应力筋进行张拉锚固（有时预留孔道内已事先埋束，待梁体混凝土达到规定强度后，再进行预应力筋的张拉锚固）最后进行孔道压浆并浇筑梁端封头混凝土5.合理拱轴线是指与结构作用下的压力线相重合的拱轴线6.矢跨比拱的矢高f与跨径L之比f/L称为矢跨比，又称矢高四，填空题1.下部结构包括桥墩，桥台和基础2.桥梁按受力体系分类，可分为梁式桥，拱式桥和悬索桥3.梁式桥按照承重结构的静力体系又可再分为简支梁桥，悬臂梁桥和连续梁桥4.悬索桥的承重结构包括主缆，塔柱，加劲梁和锚定和吊杆5.钢架桥按受力体系可分为门式钢架桥，T型钢架桥，连续刚构桥，斜腿刚构桥等四种主要内型6.桥梁工程必须遵照“安全，适用，经济和美观7.桥梁纵断面设计包括确定桥梁的总跨径，桥梁分孔，桥道标高，桥下净空，桥上和桥头引道纵坡以及基础埋深等8.汽车荷载由车道荷载和车辆荷载组成9.车道荷载的均布荷载标准值应满布于使结构产生最不利效应的同号影响线上，集中荷载标准值只作用于影响线中一个最大影响峰值处10.桥面部分通常包括桥面铺装，防水和排水设施，伸缩装置，人行道，缘石栏杆和照明灯等构造11.混凝土梁桥的承重结构一般采用实心板，空心板，肋梁式及箱型截面等四种主要截面形式12.装配式简支梁桥的上部构造有主梁，横隔梁，桥面板和桥面系等部分组成13.普通板式橡胶支座的活动机理是：橡胶的不均匀弹性压缩实现转角，其剪切变形实现水平位移14.悬臂梁桥悬臂端和挂梁端结合部的局部构造称为牛腿15.顶板索有直线配筋与曲线配筋两种方式16.连续刚构桥桥墩主要有竖直双薄壁墩，竖直单薄壁墩和V形墩三种基本形式17.支座的类型主要有简易支座，钢支座，钢筋混凝土支座和橡胶支座18.计算连续梁桥活载扰度，主要考虑汽车荷载和人群荷载19.梁式桥的支座一般分为固定支座和活动支座两种20.按模板的装拆方法分类，可分为拼装式，整体式等21.混凝土工程包括混凝土拌制，运输，浇筑，振捣密实和混凝土养护等工序22.放张的方法有千斤顶放松和沙筒放松两种23.拱桥的下部结构由桥墩，桥台及基础等组成24.拱桥的施工，从方法上可分为：有支架施工，少支架施工和屋支架施工25.桥梁支座不仅要将上部结构的支承反力传递到桥梁墩台，而且同时要保证结构在活载和温度变化，混凝土收缩和徐变等因素作用下能自由变形，以使上下部结构的实际受力情况符合结构静力图式26.拱桥按主拱圈采用的拱轴线形式可分为圆弧拱桥，抛物线拱桥，悬链线27.长宽比大于等于2的周边支承板叫单向板，而对于长宽比小于2的周边支承板叫双向板28.拱桥的高程主要有桥面高程，拱顶底面高程，基础底面高程，起拱线高程29.按施工方法划分，梁桥可分为整体浇筑式梁桥和装配式梁桥和组合式梁桥三种30.结构可靠度的定义：结构在规定的时间内在规定的条件下完成规定功能的概率31.钢筋混凝土构件除了可能由于强度破坏或失稳等原因达到承载能力极限状态以外，还可能由于构件变形和裂缝过大影响了构件的适用性和耐久性32.梁桥支座不仅要传递上部结构的支承反力，而且要保证结构在活载，温度变化，混凝土收缩和徐变等因素作用下的自由变形33.预应力混凝土斜拉桥的主要组成部分为斜索，塔柱和主梁34.拱桥由桥跨结构和下部结构组成，其中桥跨结构包括拱圈和拱上建筑35.无铰拱桥计算中，为了减少拱脚，拱顶的偏大弯矩，可从设计或施工方面采取假载法，用临时铰或千斤顶，改变拱轴线等方法来调整拱圈应力36.桥梁全长对于有桥台的桥梁系指两岸桥台侧墙或八字墙尾端间的距离37.在桥梁设计中要考虑很多要求，其中最基本有使用上的要求，经济上的要求，技术上的要求，施工上的要求和美观上的要求38.结构和结构构件设计时，采用的各种作用的基本代表值，我们称之为作用标准值39.一个设计车道上有汽车荷载产生的制动力标准值按车道荷载标准值在加载长度长计算的总重的10％40.桥面的布置应根据道路的等级，桥梁的宽度和行车的要求等条件而确定41.装配式钢筋混凝土和预应力混凝土梁桥的桥面铺装，目前采用的一般形式有普通水泥混凝土和沥青混凝土铺装，防水混凝土铺装和具有贴式防水层的水泥混凝土或沥青混凝土铺装三种42.在桥面排水中，当纵坡大于2％而桥长小于50米时，宜在桥上每隔12-15米设置一个泄水管43.在选择伸缩装置的类型时，主要取决于桥梁的伸缩量44.钢筋混凝土简支板桥的跨径一般只适用于5-13米，预应力混凝土简支板桥的跨径一般只适用于8-16米45.钢筋混凝土T型截面简支梁桥，既能充分利用主梁截面中扩展的混凝土桥面板，又能充分发挥梁肋下部受力钢筋的抗拉作用46.矩形截面钢筋混凝土板桥最突出的优点是构造简单施工方便和建筑高度小47.连续板一般都做成不等跨的结构，其边跨跨径为中跨的0.7-0.8倍48.钢桥所用的连接有铆接，焊接，高强度螺栓连接三种49.T型梁截面效率指标应大于0，5加大翼板宽度，能有效的提高截面的效率指标50.桥轴线长度的测量方法主要有光电测距法，直接丈量法和三角网法三种51.钢筋骨架在制作中，钢筋的接头方式有绑扎搭接和焊接两种52.简支梁混凝土的浇筑方式主要有水平分层浇筑，斜层浇筑和单元浇筑法53.混凝土养护有自然养护和蒸汽养护两种54.钢桥所用的钢种主要是低碳钢和低合金钢两类55.斜拉索的斜索有辐射式，竖琴式，扇式和星式四种56.预应力混凝土连续梁内的预应力筋的布置方式有直线形预应力筋，局部预应力筋建立结构的连续性，曲线形预应力筋和整根曲线型通束锚固于梁端57.桁架拱是一种具有水平推力的桁架结构，其上部结构由桁架拱片，横向连接系和桥面三部分组成58.拱桥的桥墩一般有重力式桥墩，柱式桥墩，桩柱式桥墩和单向推力墩等形式五，判断题1.在地质条件下不适合于修建具有很大水平推力拱桥的情况下，也可采用无水平推力的系杆拱桥（√）2.当弯道桥的半径等于或小于250米时，应计算核载的离心力（√）3.桥上汽车制动力是车辆在刹车时为克服车辆的惯性力而在路面与车辆之间发生的滑动摩擦力（√）4.斜腿刚构桥的压力线接近于拱桥，因此受力状况也接近于拱桥（√）5.单孔双悬臂梁桥主梁采用T形截面时，悬臂长度一般为中跨长度的0.3-0.4倍（√）6.逐跨施工过程中结构体系发生变化，根据施工缝位置的区别，由悬臂梁或简支梁转换为连续梁（√）7.预应力筋弯曲次数多，连续长度过长，预应力损失大，因此预应力筋连续长度一般适宜较长（×）8.一般来说，在截面积相同的条件下，单薄壁墩的抗弯，抗扭及稳定性均较双薄壁墩弱，但其抗推刚度大，不利于桥梁的纵向变形（√）9.永久作用扰度可以通过施工时预设的反向扰度来加以抵消，使竣工后的桥梁达到理想的线形（√）10.预应力筋张拉时，构件的混凝土强度应符合设计要求，设计未规定时，不应低于设计强度等级值的75％（√）11.腹筋梁的斜截面破坏形态是脆性破坏（√）12.载组合时，挂车荷载不与人群荷载组合（√）13.载横向分布系数肯定小于1（×）14.轴心受压构件中计算时的计算长度就是构件的长度，（×）15.碳钢通常采用相当于残余应变为0.2％时所对应的应力作为条件屈服点（√）16.台发生不均匀沉降时，无论是单悬臂梁桥还是双悬臂梁桥，均不会产生附加内力（√）17.多柱式或多桩是桥墩，近似的按多跨连续梁计算（√）18.在同一座桥中，由于汽车荷载横向分布系数与采用的汽车荷载等级无关，因此采用不同的汽车荷载等级计算出的汽车荷载横向分布系数不同（×）19.固定支座能自由转懂不能水平移动（√）20.拱桥的矢跨比减小时，拱圈内产生的轴向力增大，对拱圈的受力状况是有利的（√）21.按承重结构的静力体系划分，梁式桥分为简支梁桥，连续梁桥和悬臂梁桥三大类（√）22.计算主梁的弯矩和剪力时，可在全跨内取用相同的荷载横向分布系数（×）23.横隔梁在装配式T型梁桥中起着保证各片主梁相互连成整体的作用（√）24.重力式桥台的计算只包括基底应力验算，整体抗倾覆稳定性验算和整体抗滑动验算三部分（×）25.在箱梁分析中，只有顶板才会发生剪力滞后现象，底板则不会出现，看不必考虑底板的剪力滞效应（×）26.连续板桥在支点处产生负弯矩，对跨中弯矩起到缷载作用，故可以比简支梁桥的跨径做得大些或其厚度比同跨径的简支梁做的薄一些（√）27.在超净定梁中预加力的次力矩是由多余约束的次反力产生的，因此该力矩是线性分布的（√）28.当桥梁位于坡道上时，固定支座应设在较低一端，以便那抵消一部分竖向荷载产生的梁下缘拉力（√）29.混凝土的徐变对于静定结构不会引起次内力，也不会产生徐变变形（×）30.选择拱轴线的原则就是要尽可能的降低荷载产生的弯矩值（√）六，简答题1，桥面伸缩装置的主要作用是适应桥梁上部结构在气温变化，活载作用，混凝土收缩徐变等因素的影响下变形的需要，并保证车辆通过桥面的平稳2，简述混凝土连续梁桥各种不同截面形式的特点及适用范围（1）板式截面，板式截面包括实体板和空心板，此类截面自重大，但构造简单，施工方便，一般适用于小跨径连续梁桥（1≦20M）(2)肋梁式截面，肋梁式截面包括T形截面，带马蹄的T形截面及I字形截面等，比板式截面挖空率高，结构自重有所减轻，抗弯惯性矩增大，可适用于更大的跨径，但截面抗扭性能差，且不适应连续梁有正负弯矩存在的受力要求，因此在连续梁桥中较少采用肋梁式截面。

密 封 线 内 不 要 答 题学院（部）： 专业： 班级： 姓名： 学号：2.下图所示的两种拱桥结构，哪种可用于地基不够坚实之处？为什么？（6分）(a ) 下承式系杆拱 (b ) 上承式无铰拱3.预应力混凝土梁主要优点有那些？（6分）4. 桥梁支座设置原则？（4分）四、 计算题（12分）一公路混凝土简支梁桥如下图所示，各截面相同。

（1）车辆荷载位于梁端支点处时，按杠杆原理法计算2#主梁的对应于车辆荷载和人群荷载的横向分布系数m oq 、m or ；(2)荷载位于跨中时，按刚性横梁法计算2#主梁的对应于车辆荷载和人群荷载的横向分布系数m cq 、m cr ；密 封 线 内 不 要答 题第3页（共4页）第4页（共4页）一、填空题（每空1分，50×1分=50分）1. 上部结构，下部结构，支座2. 梁桥，拱桥，悬索桥，组合体系3. 铰接板（梁）法，刚结板（梁）法，比拟正交异形板法（又称G-M法）4. 安全，适用，经济，美观5. 弯，压，拉6. 桥面铺装，排水防水系统，栏杆，安全护栏，伸缩装置7. 铆接，焊接，栓接8. 主梁，上平纵联，下平纵联，横联9. 上承式，公铁两用，结合梁，圬工拱10. 重力式桥墩，空心式桥墩，柔性墩，桩（柱）式墩，薄壁墩11. 悬臂施工法，缆索吊装法，转体法，劲性骨架法12. 受力钢筋，构造钢筋13. 三铰拱，两铰拱，无铰拱14. 小震不坏，中震可修，大震不倒二、单项选择（每小题2分，8×2＝16分）1. A2. B3. D4. C5. D6. C7. A8. C三、简答题（共22分）1.公路车道荷载需要纵、横向折减，为什么？（6分）答：公路的车道荷载是是规范规定要求使用的一种虚拟荷载，其标准值是在特定条件下根据统计和分析确定的。

对于多车道桥梁，其上行驶的汽车荷载使桥梁构件的某一截面产生最大效应时，其同时处于最不利位置的可能性不大，显然（根据概率），这种可能性随车道数的增加而减小，而桥梁设计是各个车道上的汽车荷载都是按最不利的位置布置，因此计算结果应根据上述可能性的大小就行折减，即存在横向折减的问题。

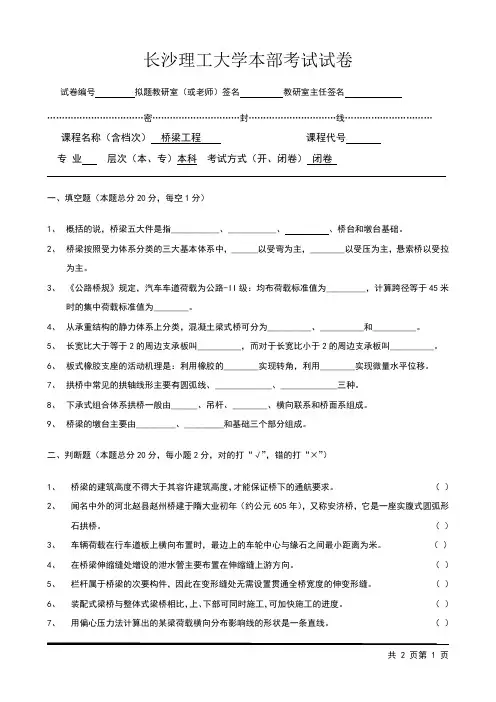

长沙理工大学本部考试试卷试卷编号拟题教研室（或老师）签名教研室主任签名……………………………密…………………………封…………………………线…………………………课程名称（含档次）桥梁工程课程代号专业层次（本、专）本科考试方式（开、闭卷）闭卷一、填空题（本题总分20分，每空1分）1、概括的说，桥梁五大件是指___________、___________、、桥台和墩台基础。

2、桥梁按照受力体系分类的三大基本体系中，______以受弯为主，________以受压为主，悬索桥以受拉为主。

3、《公路桥规》规定，汽车车道荷载为公路-II级：均布荷载标准值为_________，计算跨径等于45米时的集中荷载标准值为________。

4、从承重结构的静力体系上分类，混凝土梁式桥可分为__________、__________和__________。

5、长宽比大于等于2的周边支承板叫__________，而对于长宽比小于2的周边支承板叫__________。

6、板式橡胶支座的活动机理是：利用橡胶的________实现转角，利用________实现微量水平位移。

7、拱桥中常见的拱轴线形主要有圆弧线、_____________、_____________三种。

8、下承式组合体系拱桥一般由______、吊杆、________、横向联系和桥面系组成。

9、桥梁的墩台主要由_________、_________和基础三个部分组成。

二、判断题（本题总分20分，每小题2分，对的打“√”，错的打“×”）1、桥梁的建筑高度不得大于其容许建筑高度，才能保证桥下的通航要求。

（）2、闻名中外的河北赵县赵州桥建于隋大业初年（约公元605年），又称安济桥，它是一座实腹式圆弧形石拱桥。

（）3、车辆荷载在行车道板上横向布置时，最边上的车轮中心与缘石之间最小距离为米。

（）4、在桥梁伸缩缝处增设的泄水管主要布置在伸缩缝上游方向。

（）5、栏杆属于桥梁的次要构件，因此在变形缝处无需设置贯通全桥宽度的伸变形缝。

长沙理工大学土木与建筑学院桥梁工程课程设计任务书和指导书——悬链线等截面无铰拱桥设计指导教师：***适用班级：桥梁11-1、2、3班设计时间：2014-2015第一学期第17.5~19周桥梁课程设计任务书和指导书——悬链线等截面无铰拱桥设计适用班级：桥土11-1、2、3班第一部分 上部结构计算一、设计资料1．设计荷载：公路-I 级，人群3kN /2m。

2．桥面净宽：净7+2X1.0米。

3．净跨径： 0L =70.00米。

4．净高：0f =10.00米，11.67米，14.00米，共三种。

其中学号尾号为1、2、3者采用0f =10.00米，学号尾号为4、5、6者采用0f =11.67米，学号尾号为7、8、9，0者采用0f =14.00米。

5．拱顶最小填料厚度：a h =0.5米。

6．材料性质：1)预制闭合拱箱及现浇填缝：40号钢筋混凝土 1E =3.25X 410MPa ，1r =26.5kN/3m ；2)拱上底梁、立柱、盖梁、腹拱、人行道、栏杆：20号现浇或预制钢筋混凝土2r =25.0kN/3m ；3)拱顶及拱腔填料、护拱：10号砂浆砌片石，3r =23.0kN/3m； 4)侧墙：10号砂浆砌块石，4r =24.0kN/3m 。

7．桥面：人行道全宽平均每延米9.4kN/m 。

8．桥面标高：85.460m 。

二、参考依据1．主拱圈：采用5箱组成，各部尺寸见下图。

2．腹拱墩的布置：高墩可采用立柱式，也可采用挖孔的横墙式。

3．计算温度影响力时，最高月平均气温30℃，最低月平均气温4℃，合拢温度14℃，混凝土收缩按温度下降10℃考虑。

三、设计依据计参考资料1．《公路工程技术标准》（JTG B01-2003），人民交通出版社，交通部部颁标准；2．《公路桥涵设计通用规范》（JTG D60-2004），人民交通出版社，交通部部颁标准；3．《公路圬工桥涵设计规范》（JTG D61-2005），人民交通出版社，交通部部颁标准；4．《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004），人民交通出版社，交通部部颁标准；5．《公路桥涵地基与基础设计规范》（JTG D63-2007），人民交通出版社，交通部部颁标准；6．《公路桥涵设计手册—拱桥》（上册），人民交通出版社，顾懋清石绍浦主编；7．《桥梁计算示例集—拱桥》，人民交通出版社，王国鼎钟圣斌主编。

（完整版）桥梁⼯程试题及答案⽔管.泄⽔管:要求过⽔⾯积不⼩于2~3cm2/m2，左右对称或交错排列,距缘⽯20~50cm，可在⼈⾏道下设置。

3、⽀座有何作⽤？简⽀梁桥的⽀座按静⼒图式有哪⼏种？板式橡胶⽀座的构造和⼯作特点？⽀座的作⽤：传递上部结构的⽀承反⼒，包括恒载和活载引起的竖向⼒和⽔平⼒；保证结构在活载、温度变化、混凝⼟收缩和徐变等因素作⽤下的⾃由变形，使上、下部结构的实际受⼒符合结构的静⼒图式。

静⼒图式：固定⽀座、活动⽀座。

板式橡胶⽀座：由橡胶⽚和加劲层组成。

活动机理：利⽤橡胶的不均匀弹性压缩实现转⾓θ，利⽤其剪切变形实现⽔平位移Δ。

4、拱桥总体布置的主要内容有哪些?拱桥的主要标⾼有哪些?拱桥⽮跨⽐⼤⼩对结构受⼒有何影响？拱桥总体布置的主要内容：桥址⽅案⽐较，确定桥位，根据⽔⽂、地质情况，合理拟定桥梁的长度、跨径、孔数、桥⾯标⾼、主拱圈的⽮跨⽐等。

拱桥的主要标⾼：桥⾯标⾼、拱顶底⾯标⾼、起拱线标⾼、基础底⾯标⾼。

⽮跨⽐是设计拱桥的主要参数之⼀。

恒载的⽔平推⼒Hg 与垂直反⼒Vg 之⽐值:随⽮跨⽐的减⼩⽽增⼤.当⽮跨⽐减⼩时，拱的推⼒增⼤，反之则推⼒减⼩。

推⼒⼤，相应的在拱圈内产⽣的轴向⼒也⼤，对拱圈⾃⾝的受⼒状况是有利的，但对墩台基础不利。

四、问答题（24%，每题8 分。

）1、拱桥有哪些主要施⼯⽅法？简述各种施⼯⽅法的特点？拱桥的施⼯⽅法主要有：有⽀架施⼯：拱架施⼯，在拱架上砌筑主拱圈，落架。

缆索吊装施⼯：是⽆⽀架施⼯的最主要的⽅法。

预制拱肋、吊装主拱圈、砌筑拱上建筑、施⼯桥⾯结构。

劲性⾻架施⼯：在事先形成的桁架拱⾻架上分环分段浇筑混凝⼟。

转体施⼯法：将拱圈分为两个半跨，在河岸现浇或预制，利⽤转动装置将其转动到桥轴线位置合拢成拱。

2、桥梁的主要类型有哪些？拱桥与梁桥在受⼒性能上有何差别?桥梁的类型（基本体系）主要有：梁式桥、拱式桥、刚架桥、吊桥、组合体系桥。

拱桥与梁桥的区别，不仅在于外形不同，更重要的是两者受⼒性能有差别。

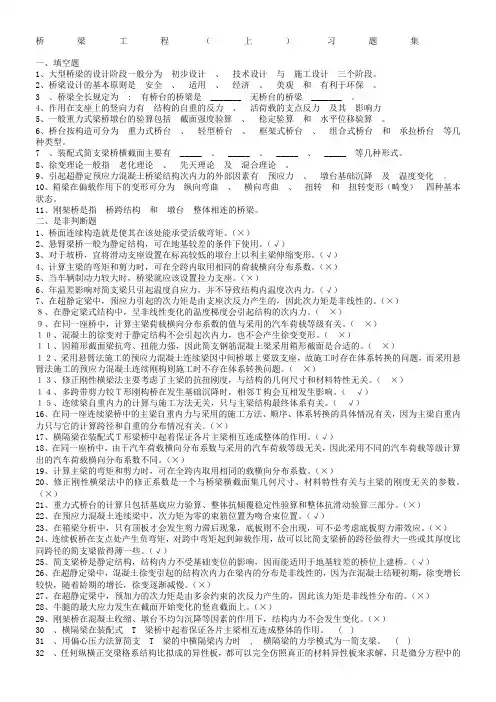

桥梁工程（上）习题集一、填空题1、大型桥梁的设计阶段一般分为初步设计、技术设计与施工设计三个阶段。

2、桥梁设计的基本原则是安全、适用、经济、美观和有利于环保。

3 、桥梁全长规定为: 有桥台的桥梁是_______ 无桥台的桥梁_______ 。

4、作用在支座上的竖向力有结构的自重的反力、活荷载的支点反力及其影响力5、一般重力式梁桥墩台的验算包括截面强度验算、稳定验算和水平位移验算。

6、桥台按构造可分为重力式桥台、轻型桥台、框架式桥台、组合式桥台和承拉桥台等几种类型。

7 、装配式简支梁桥横截面主要有_____ 、_____ 、_____ 、_____ 等几种形式。

8、徐变理论一般指老化理论、先天理论及混合理论。

9、引起超静定预应力混凝土桥梁结构次内力的外部因素有预应力、墩台基础沉降及温度变化。

10、箱梁在偏载作用下的变形可分为纵向弯曲、横向弯曲、扭转和扭转变形（畸变）四种基本状态。

11、刚架桥是指桥跨结构和墩台整体相连的桥梁。

二、是非判断题1、桥面连续构造就是使其在该处能承受活载弯矩。

（×）2、悬臂梁桥一般为静定结构，可在地基较差的条件下使用。

（√）3、对于坡桥，宜将滑动支座设置在标高较低的墩台上以利主梁伸缩变形。

（√）4、计算主梁的弯矩和剪力时，可在全跨内取用相同的荷载横向分布系数。

（×）5、当车辆制动力较大时，桥梁就应该设置拉力支座。

（×）6、年温差影响对简支梁只引起温度自应力，并不导致结构内温度次内力。

（√）7、在超静定梁中，预应力引起的次力矩是由支座次反力产生的，因此次力矩是非线性的。

（×）８、在静定梁式结构中，呈非线性变化的温度梯度会引起结构的次内力。

（×）９、在同一座桥中，计算主梁荷载横向分布系数的值与采用的汽车荷载等级有关。

（×）１０、混凝土的徐变对于静定结构不会引起次内力，也不会产生徐变变形。

（×）１１、因箱形截面梁抗弯、扭能力强，因此简支钢筋混凝土梁采用箱形截面是合适的。

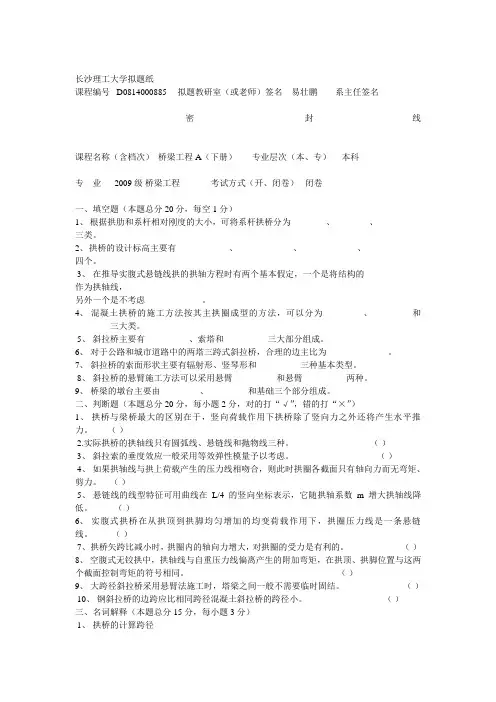

长沙理工大学拟题纸课程编号 D0814000885 拟题教研室（或老师）签名易壮鹏系主任签名----------------------------------密------------------------------封--------------------------线------------------------------------课程名称（含档次）桥梁工程A（下册）专业层次（本、专）本科专业 2009级桥梁工程考试方式（开、闭卷）闭卷一、填空题（本题总分20分，每空1分）1、根据拱肋和系杆相对刚度的大小，可将系杆拱桥分为________、________、__________三类。

2、拱桥的设计标高主要有____________、_____________、_____________、_____________四个。

3、在推导实腹式悬链线拱的拱轴方程时有两个基本假定，一个是将结构的_____________作为拱轴线，另外一个是不考虑_____________。

4、混凝土拱桥的施工方法按其主拱圈成型的方法，可以分为_________、_________和________三大类。

5、斜拉桥主要有__________、索塔和__________三大部分组成。

6、对于公路和城市道路中的两塔三跨式斜拉桥，合理的边主比为______________。

7、斜拉桥的索面形状主要有辐射形、竖琴形和__________三种基本类型。

8、斜拉桥的悬臂施工方法可以采用悬臂__________和悬臂__________两种。

9、桥梁的墩台主要由_________、_________和基础三个部分组成。

二、判断题（本题总分20分，每小题2分，对的打“√”，错的打“×”）1、拱桥与梁桥最大的区别在于，竖向荷载作用下拱桥除了竖向力之外还将产生水平推力。

（）2.实际拱桥的拱轴线只有圆弧线、悬链线和抛物线三种。
