RJ45水晶头制作正确工序

网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

RJ45水晶头制作线序
RJ45 型网线插头又称水晶头，共有八芯做成。

如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是1，最右边是8。

1
8
EIA/TIA-568标准规定了两种RJ45接头网线的连接标准（并没有实质上的差别），即EIA/TIA-568A和EIA/TIA-568B。

这两种标准的连接方法如下图所示。

图中上方的折线表示这两根针脚连接的是一对双绞线。

我们一般采用T568B规定的连接方法，即：
1——白–橙
2——橙色
3——白–绿
4——蓝色
5——白–蓝
6——绿色
7——白–棕（就是白色的外层上有些棕
色，表示和棕色的是一对线）
8——棕色。

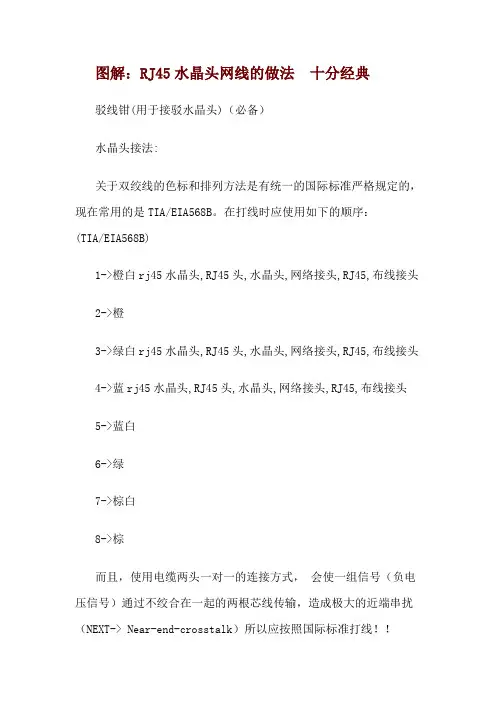

图解：RJ45水晶头网线的做法十分经典驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头2->橙3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

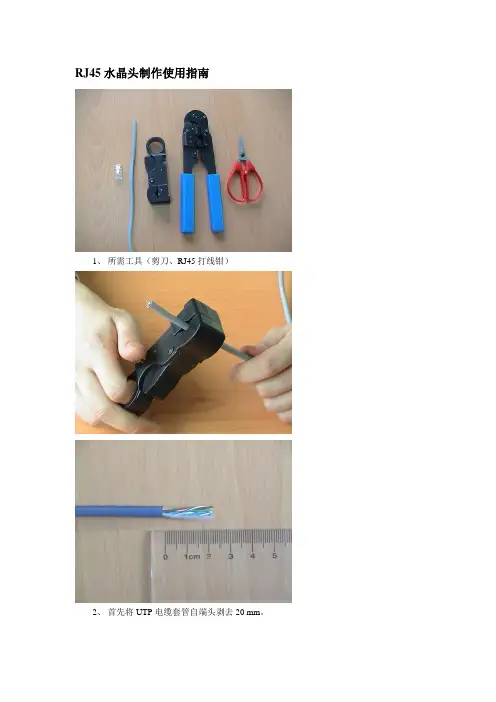

RJ45水晶头制作使用指南
1、所需工具（剪刀、RJ45打线钳）
2、首先将UTP电缆套管自端头剥去20 mm。

3、将解扭后的导线理直，将导线按TIA/EIA568A(白
绿、绿、白橙、蓝、白蓝、橙、白棕、棕)或
TIA/EIA568B（白橙、橙、白绿、蓝、白蓝、绿、白棕、棕）的顺序理齐。

在套管里不应有未扭绞的导线。

4、导线经修整后（导线端面应平整，避免毛刺影响性能）
距导管的长度14 mm，从线头开始，至少10mm导线
之间不应有交叉。

（568A标准）（568B标准）5、将导线插入RJ45插头的插塞内，导线在插塞前端应
升到最底部，套管深入插塞后端至少6mm。

6、用RJ45压线钳压好插塞，再检查一次导线和套管
长度是否符合要求。

7、做好的成品RJ45跳线示意图。

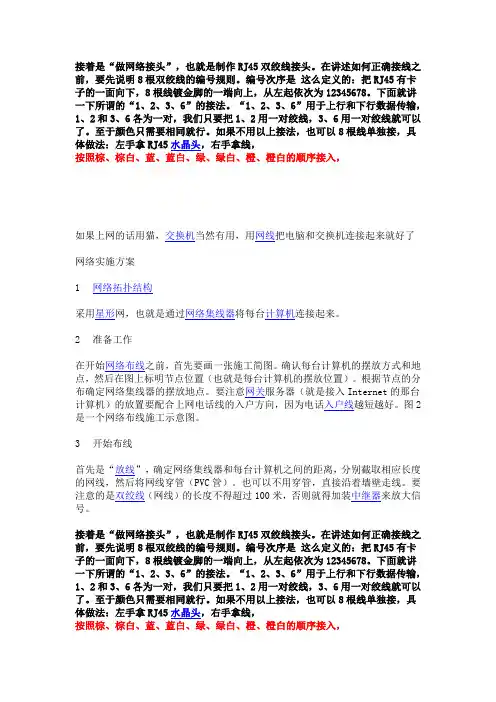

接着是“做网络接头”，也就是制作RJ45双绞线接头。

在讲述如何正确接线之前，要先说明8根双绞线的编号规则。

编号次序是这么定义的：把RJ45有卡子的一面向下，8根线镀金脚的一端向上，从左起依次为12345678。

下面就讲一下所谓的“1、2、3、6”的接法。

“1、2、3、6”用于上行和下行数据传输，1、2和3、6各为一对，我们只要把1、2用一对绞线，3、6用一对绞线就可以了。

至于颜色只需要相同就行。

如果不用以上接法，也可以8根线单独接，具体做法：左手拿RJ45水晶头，右手拿线，按照棕、棕白、蓝、蓝白、绿、绿白、橙、橙白的顺序接入，如果上网的话用猫，交换机当然有用，用网线把电脑和交换机连接起来就好了网络实施方案1 网络拓扑结构采用星形网，也就是通过网络集线器将每台计算机连接起来。

2 准备工作在开始网络布线之前，首先要画一张施工简图。

确认每台计算机的摆放方式和地点，然后在图上标明节点位置（也就是每台计算机的摆放位置）。

根据节点的分布确定网络集线器的摆放地点。

要注意网关服务器（就是接入Internet的那台计算机）的放置要配合上网电话线的入户方向，因为电话入户线越短越好。

图2是一个网络布线施工示意图。

3 开始布线首先是“放线”，确定网络集线器和每台计算机之间的距离，分别截取相应长度的网线，然后将网线穿管（PVC管）。

也可以不用穿管，直接沿着墙壁走线。

要注意的是双绞线（网线）的长度不得超过100米，否则就得加装中继器来放大信号。

接着是“做网络接头”，也就是制作RJ45双绞线接头。

在讲述如何正确接线之前，要先说明8根双绞线的编号规则。

编号次序是这么定义的：把RJ45有卡子的一面向下，8根线镀金脚的一端向上，从左起依次为12345678。

下面就讲一下所谓的“1、2、3、6”的接法。

“1、2、3、6”用于上行和下行数据传输，1、2和3、6各为一对，我们只要把1、2用一对绞线，3、6用一对绞线就可以了。

至于颜色只需要相同就行。

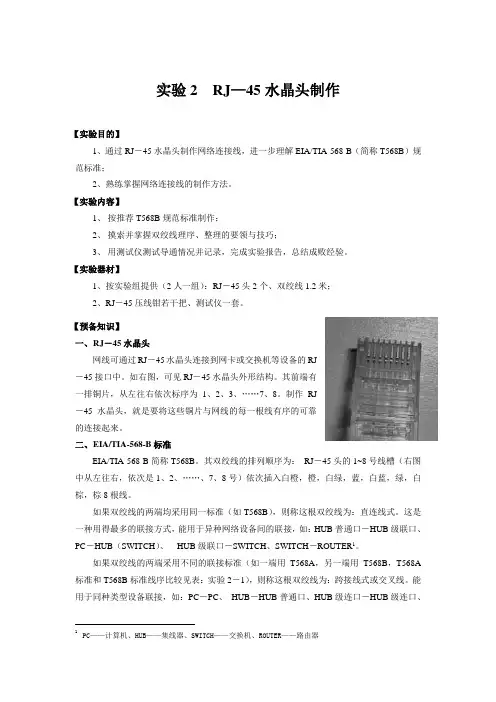

实验2 RJ—45水晶头制作【实验目的】1、通过RJ－45水晶头制作网络连接线，进一步理解EIA/TIA-568-B（简称T568B）规范标准；2、熟练掌握网络连接线的制作方法。

【实验内容】1、按推荐T568B规范标准制作；2、摸索并掌握双绞线理序、整理的要领与技巧；3、用测试仪测试导通情况并记录，完成实验报告，总结成败经验。

【实验器材】1、按实验组提供（2人一组）：RJ－45头2个、双绞线1.2米；2、RJ－45压线钳若干把、测试仪一套。

【预备知识】一、R J－45水晶头网线可通过RJ－45水晶头连接到网卡或交换机等设备的RJ－45接口中。

如右图，可见RJ－45水晶头外形结构。

其前端有一排铜片，从左往右依次标序为1、2、3、……7、8。

制作RJ－45水晶头，就是要将这些铜片与网线的每一根线有序的可靠的连接起来。

二、E IA/TIA-568-B标准EIA/TIA-568-B简称T568B。

其双绞线的排列顺序为：RJ－45头的1~8号线槽（右图中从左往右，依次是1、2、……、7、8号）依次插入白橙，橙，白绿，蓝，白蓝，绿，白棕，棕8根线。

如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：直连线式。

这是一种用得最多的联接方式，能用于异种网络设备间的联接，如：HUB普通口－HUB级联口、PC－HUB（SWITCH）、HUB级联口－SWITCH、SWITCH－ROUTER1。

如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B，T568A 标准和T568B标准线序比较见表：实验2－1），则称这根双绞线为：跨接线式或交叉线。

能用于同种类型设备联接，如：PC－PC、HUB－HUB普通口、HUB级连口－HUB级连口、1PC——计算机、HUB——集线器、SWITCH——交换机、ROUTER——路由器SWITCH－SWITCH、ROUTER－ROUTER，也可用于联接HUB－SWITCH。

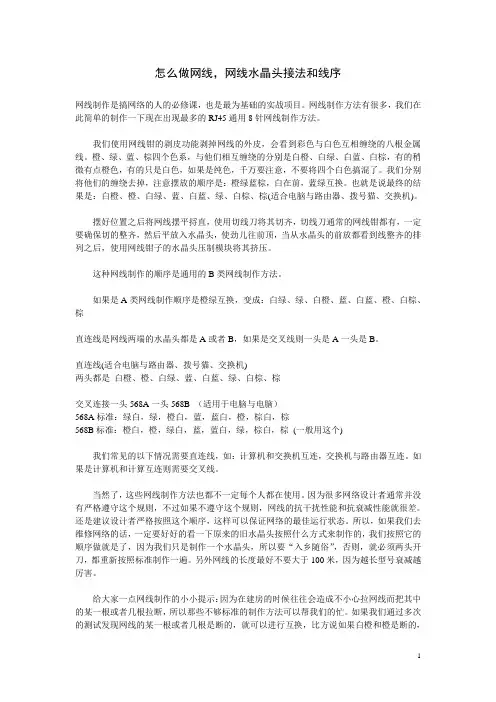

怎么做网线，网线水晶头接法和线序网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕(一般用这个)我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

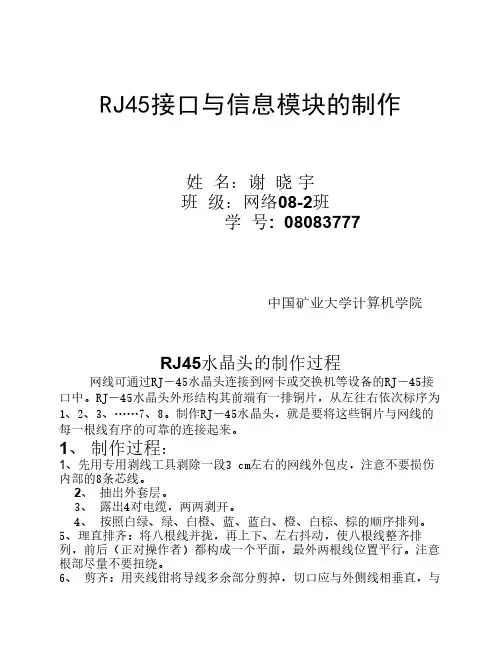

RJ45接口与信息模块的制作姓名：谢晓宇班级：网络08-2班学号: 08083777中国矿业大学计算机学院RJ45水晶头的制作过程网线可通过RJ－45水晶头连接到网卡或交换机等设备的RJ－45接口中。

RJ－45水晶头外形结构其前端有一排铜片，从左往右依次标序为1、2、3、……7、8。

制作RJ－45水晶头，就是要将这些铜片与网线的每一根线有序的可靠的连接起来。

1、制作过程：1、先用专用剥线工具剥除一段3 cm左右的网线外包皮，注意不要损伤内部的8条芯线。

2、抽出外套层。

3、 露出4对电缆，两两剥开。

4、 按照白绿、绿、白橙、蓝、蓝白、橙、白棕、棕的顺序排列。

5、理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。

注意根部尽量不要扭绕。

6、 剪齐：用夹线钳将导线多余部分剪掉，切口应与外侧线相垂直，与双绞线外套间留有1.2～1.5cm的长度，注意不要留太长（外套可能压不到水晶头内，这样线压不紧，容易松动，导致网线接触故障），也不能过短（八根线头不易全送到槽位，导致铜片与线不能可靠连接，使得RJ －45头制作达不到要求或制作失败）。

7、 送线：将八根线头送入槽内，送入后，从水晶头头部看，应能看到八根铜线头整齐到头。

8、 压线：检查线序及送线的质量后，就可以完成最后一道压线工序。

压线时，应注意先缓用力，最后才可能用力压并压到位。

开始时切不可用力过猛，因为用力过猛容易使铜片变形，若不能刺破导线绝缘层，就会导致铜片与线芯连接不可靠。

9、 测试：压好线后，就可以用测线仪检测导通状况了。

指示灯依次跳亮，则表示双绞线制作成功二、注意事项：1、在剥线的时候力度要轻，避免伤及里面的电缆，操作困难时可找剪刀帮助。

2、步骤4剪断留下的长度一般是1.5cm，而且剪断不仅是为了调整长度，而且能让水晶头的铜片更好地切入网线增加接触面和接触力度，平整线头。

3、电缆插入水晶头之前最好先加个保护胶套。

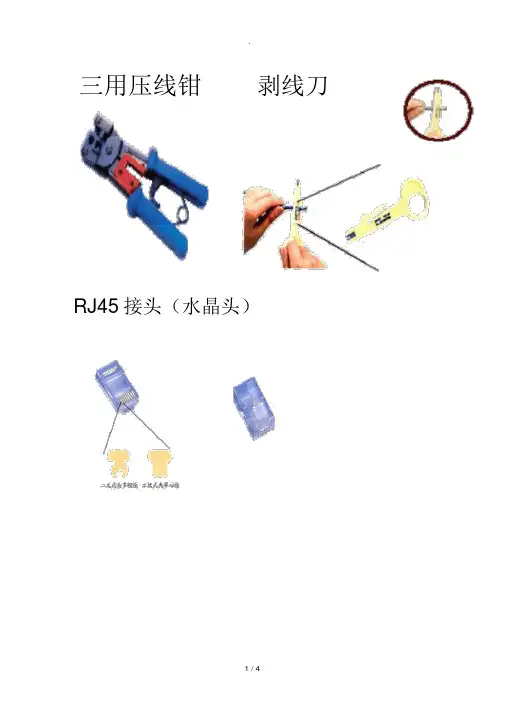

三用压线钳剥线刀RJ45接头（水晶头）实训一 RJ45 水晶头的制作568A 物理线路接线方式568B 物理线路接线方式实验步骤 :第一步 :将线缆穿上保护套 .利用压线钳的剥线口或专用剥线钳，将双绞线的外皮剥去3---5 厘米。

露出里面的 4 个线对。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ － 45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

第二步 :分线 : 调整线序为以下顺序：左一橙色线对；左二绿色线对；左三蓝色线对；左四：棕色线对 .第三步 :按 568B 标准 ,从左到右将线序排列为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕. 将裸露出的双绞线用压线钳剪齐. 剩下约 14mm 的长度，将水晶头端口面向自己,水晶头小尾巴 (卡簧 )朝下 ,将线插入水晶头的底端 ,八根线全部到位后,用压线钳将水晶头用力压实 .实训二 :交叉线缆的制作与测试实验步骤1. 截取一段双绞线，并在一端压制按568B 标准压制 RJ45 接头 .2. 在线缆另一端按568A 压制一个RJ45 接头 .3.测试，测试交叉缆时，测试仪的绿灯是交替亮起的。

测试仪的主机信号灯依次点亮的顺序为 1.2.3.4.5.6.7.8.而测试仪远端机信号灯依次点亮的顺序为 3.6.1.4.5.2.7.8.如图是交叉线的标准接法。

把水晶头的金属接触点向上，其中一端从左至右分别是“橙白 -橙 -绿白 -蓝 -蓝白 -绿 -棕白 -棕”，另外一端是“绿白-绿-橙白-蓝-蓝白-橙-棕白-棕”。

实训三 :直通缆的制作与测试1. 截取一段双绞线 ,在双绞线的二端分别按568B 标准压制一个 RJ45 接头，其步骤同上述完全相同。

2. 测试 : 首先将双绞线的二个插头分别插入简易测线仪的二个RJ45 接口中。

3. 打开测线仪的开关，此时应看到一个灯在闪烁，表示其已开始工作。

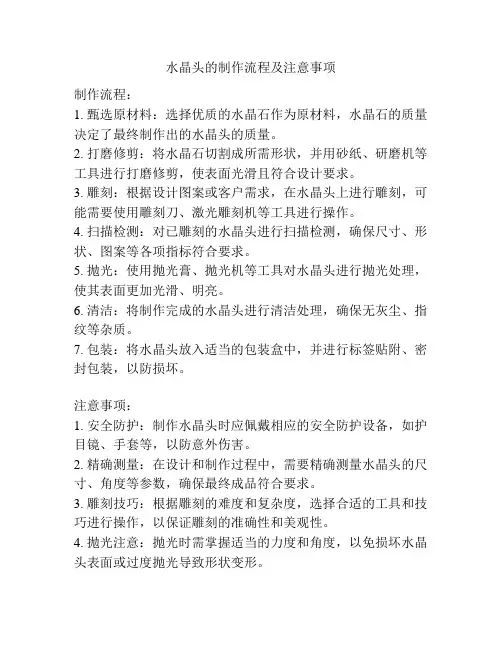

水晶头的制作流程及注意事项
制作流程：
1. 甄选原材料：选择优质的水晶石作为原材料，水晶石的质量决定了最终制作出的水晶头的质量。

2. 打磨修剪：将水晶石切割成所需形状，并用砂纸、研磨机等工具进行打磨修剪，使表面光滑且符合设计要求。

3. 雕刻：根据设计图案或客户需求，在水晶头上进行雕刻，可能需要使用雕刻刀、激光雕刻机等工具进行操作。

4. 扫描检测：对已雕刻的水晶头进行扫描检测，确保尺寸、形状、图案等各项指标符合要求。

5. 抛光：使用抛光膏、抛光机等工具对水晶头进行抛光处理，使其表面更加光滑、明亮。

6. 清洁：将制作完成的水晶头进行清洁处理，确保无灰尘、指纹等杂质。

7. 包装：将水晶头放入适当的包装盒中，并进行标签贴附、密封包装，以防损坏。

注意事项：
1. 安全防护：制作水晶头时应佩戴相应的安全防护设备，如护目镜、手套等，以防意外伤害。

2. 精确测量：在设计和制作过程中，需要精确测量水晶头的尺寸、角度等参数，确保最终成品符合要求。

3. 雕刻技巧：根据雕刻的难度和复杂度，选择合适的工具和技巧进行操作，以保证雕刻的准确性和美观性。

4. 抛光注意：抛光时需掌握适当的力度和角度，以免损坏水晶头表面或过度抛光导致形状变形。

5. 清洁维护：制作完成后，定期清洁和维护水晶头，避免灰尘、油脂等附着物对其表面造成损坏。

以上是水晶头的制作流程和注意事项，希望对您有所帮助！。

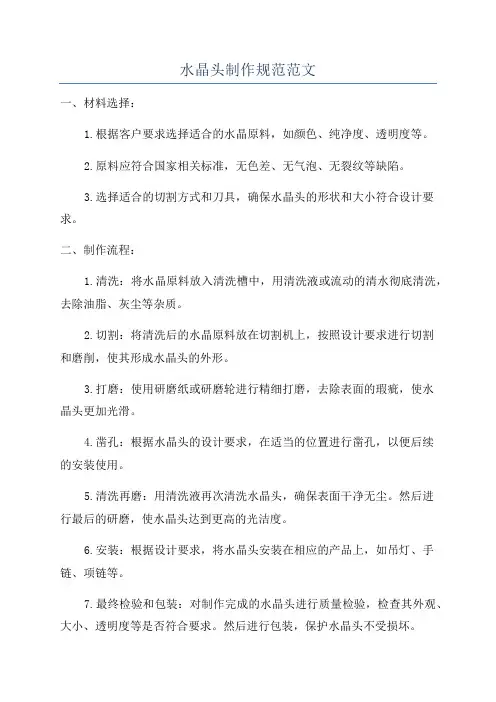

水晶头制作规范范文一、材料选择：1.根据客户要求选择适合的水晶原料，如颜色、纯净度、透明度等。

2.原料应符合国家相关标准，无色差、无气泡、无裂纹等缺陷。

3.选择适合的切割方式和刀具，确保水晶头的形状和大小符合设计要求。

二、制作流程：1.清洗：将水晶原料放入清洗槽中，用清洗液或流动的清水彻底清洗，去除油脂、灰尘等杂质。

2.切割：将清洗后的水晶原料放在切割机上，按照设计要求进行切割和磨削，使其形成水晶头的外形。

3.打磨：使用研磨纸或研磨轮进行精细打磨，去除表面的瑕疵，使水晶头更加光滑。

4.凿孔：根据水晶头的设计要求，在适当的位置进行凿孔，以便后续的安装使用。

5.清洗再磨：用清洗液再次清洗水晶头，确保表面干净无尘。

然后进行最后的研磨，使水晶头达到更高的光洁度。

6.安装：根据设计要求，将水晶头安装在相应的产品上，如吊灯、手链、项链等。

7.最终检验和包装：对制作完成的水晶头进行质量检验，检查其外观、大小、透明度等是否符合要求。

然后进行包装，保护水晶头不受损坏。

三、质量控制：1.定期检查和维护设备，确保良好的加工状态。

2.严格按照制作工艺和标准操作，尽量避免因人为原因造成的质量问题。

3.严格检查原材料的质量，确保无缺陷的水晶原料用于制作。

4.严格执行产品检验标准，确保制作出的水晶头符合客户要求和国家相关标准。

5.对制作中出现的问题及时进行整改和改进，避免类似问题再次发生。

典型的水晶头制作规范如上所述，但随着不同水晶头的使用情况和客户需求的变化，可能会有所不同。

因此，每个制造商在制作水晶头时应根据实际情况制定适合自己的制作规范，并进行严格的执行和监控，以确保制作出的水晶头的质量和安全性。

水晶头接线方法水晶头，又称RJ45头，是一种常用于网络连接的接线器件。

在网络布线和维护中，经常需要对水晶头进行接线，因此熟悉水晶头的接线方法是非常重要的。

本文将介绍水晶头接线的方法及注意事项，希望能够帮助大家更好地掌握这一技能。

一、准备工作。

在进行水晶头接线之前，首先需要准备好一些工具和材料。

需要准备的工具和材料包括，网线、剥线钳、压线钳、水晶头、网线测试仪等。

确保这些工具和材料都是干净、完好的，以确保接线的质量。

二、接线步骤。

1. 使用剥线钳将网线的外皮剥开，露出内部的8根线材。

2. 根据T568A或T568B的接线标准，将8根线材依次排列好。

T568A和T568B是两种常用的网线接线标准，大家在接线时可以根据实际情况选择其中一种标准进行接线。

3. 使用剥线钳逐一剥开每根线材的外皮，露出金属线芯。

4. 根据接线标准的顺序，将每根线材插入水晶头的接线口中。

确保每根线材都插入到位，并且没有错位或者松动。

5. 使用压线钳将水晶头和网线牢固地连接在一起。

在使用压线钳时，要确保用力均匀，以免损坏线材或者水晶头。

6. 完成上述步骤后，使用网线测试仪对接线进行测试，确保接线质量良好。

三、注意事项。

1. 在接线之前，一定要确认所选择的接线标准，以免造成接线错误。

2. 在剥线和插线的过程中，要小心操作，避免损坏线材或者水晶头。

3. 在使用压线钳时，要注意用力的均匀性，确保每根线材都能够牢固地连接在水晶头上。

4. 完成接线后，一定要进行测试，确保接线质量良好，避免因接线不良导致网络连接问题。

四、总结。

水晶头的接线方法并不复杂，但是在实际操作中需要注意一些细节和技巧。

通过本文的介绍，相信大家对水晶头的接线方法有了更清晰的认识。

在进行接线时，一定要认真对待每一个步骤，确保接线质量，从而保障网络连接的稳定性和可靠性。

希望本文的介绍能够对大家有所帮助，谢谢阅读！。

RJ45水晶头和网络模块制作一、RJ45水晶头1.1 概述RJ45水晶头是连接网线和设备网口的关键部件，常用于网络设备、电脑、路由器、交换机、网络摄像头等设备上。

1.2 制作工具制作RJ45水晶头需要以下工具：•RJ45水晶头（8针）•网线钳•手动钳•网线测试仪1.3 制作步骤步骤1：将网线剥开使用网线钳将网线的套线剥开，露出8条绞合线。

步骤2：排线将绞合线按照568B标准排线（一般网线采用568B标准），其中白绿线和绿线、白橙线和蓝线、橙线和白蓝线、棕线和白棕线依次相对应。

步骤3：剪线用手动钳把排好序的八根线依次切平。

步骤4：插入水晶头将剪平后的8根线依次插入水晶头的8个插孔中。

步骤5：压入水晶头把插好线的水晶头放进压线钳中，按照操作说明进行压线。

压线后把水晶头的侧边压平。

步骤6：测试使用网线测试仪测试制作的RJ45水晶头是否正常工作。

二、网络模块2.1 概述网络模块是一个集成了计算机网络模块的硬件设备，它通过自身的程序、驱动或直接运行网络协议，实现计算机网络的功能，可以使计算机与外部设备进行交流、数据传输和共享等操作。

2.2 制作工具制作网络模块需要以下工具：•ESP8266模块•USB转TTL模块•杜邦线•面包板2.3 制作步骤步骤1：连接USB转TTL和ESP8266使用杜邦线将ESP8266模块与USB转TTL模块相连接。

将ESP8266模块的GND（地）与USB转TTL模块的GND相连，VCC（供电电压）由USB转TTL模块供电，CH_PD（使能端）接VCC，TXD（发送端）连接USB转TTL模块的RXD （接收端），RXD（接收端）连接USB转TTL模块的TXD（发送端）。

步骤2：上电将USB转TTL模块通过USB线连接电脑上，接通ESP8266模块的电源。

步骤3：烧录固件将ESP8266模块烧录程序，具体方法可以参考官方文档。

步骤4：制作网络模块将烧录好程序的ESP8266模块插入面包板中，连接好需要使用到的其他电路，制作成一个完整的网络模块。

RJ45水晶头的制作和网线连接2009-01-23 10:14RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

水晶头做法水晶头打线顺序
贴水晶头是一种经常用于把电脑或其他电器的电线连接在一起的手动操作方式，随着技术的发展，手动贴水晶头的方式已经得到了改进，其方式如下。

1. 首先，根据要连接的电路的需求，准备好所需的水晶头和线材，同时准备一把钳子、一副无氧铜针爪。

2. 钳子用来插入水晶头，将水晶头钳住后，依次插入将要连接的电路之中。

3. 无氧铜针爪用来夹住线材，然后将线材对接到水晶头中。

4. 为了确保水晶头可以牢固地连接，要仔细检查水晶头的状态，确保绝缘、保护层和壳体都完好无损。

5. 最后，将所有的连接螺丝都紧固牢固，以确保电路的完整性和稳定性，避免发生短路情况。

贴水晶头具有简单、方便、快捷、廉价等优点，是一种实用的电路连接方法。

在掌握了其正确顺序和技巧之后，很容易就可以自行进行手动贴水晶头，不仅操作简单方便，而且还能节约时间和成本，成为家电维修技术人员重要的维修工具和技术手段。

rj45 水晶头制作步骤教程RJ45 水晶头接网线的线序有两个标准从引针1 至引针8 对应线序为：T568A：①白-绿、②绿、③白-橙、④蓝、⑤白-蓝、⑥橙、⑦白-棕、⑧棕T568B：①白-橙、②橙、③白-绿、④蓝、⑤白-蓝、⑥绿、⑦白-棕、⑧棕一般习惯用T568B，既白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

一、水晶头的制作步骤1：剪断利用压线钳的剪线刀口剪取适当长度（至少0.6 米，最多不超过100 米）的网线。

步骤2：剥皮利用双绞线剥线器（实际用什幺剪都可以）让刀口划开双绞线的保护胶皮，将双绞线的外皮除去2－3 厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，步骤4：将绿色线对与蓝色线对放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。

线序为以下顺序：左一：橙左二：绿左三：蓝左四：棕步骤5：小心的剥开每一对线，白色混线朝前。

需要特别注意的是，绿色条线应该与蓝色条线对换位置。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

线序排列为左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4 只脚的位置。

应该将绿色线放在第6 只脚的位置才是正确的，因为在100BaseT 网络中，第3 只脚与第6 只脚是同一对的，所以需要使用同一对线。

步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm 的长度，之所以留下这个长度是为了符合EIA／TIA 的标准，您可以参考有关用RJ-45 接头和双绞线制作标准的介绍。

最后再将双绞线的每一根线依序放入RJ－45 接头的引脚内（水晶头平的一面向上），第一只引脚内应该放白橙色的线，其余类推。
