AB类水晶头详细制作方法

制作工具驳线钳：驳线钳用于接驳水晶头（必备）双绞线水晶头制作方法1、先抽出一小段双绞线，然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线。

一般我们使用T568B标准的直连接法。

具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。

另一端接线顺序一样。

但特殊情况，如双机直接互联和网络转接时需要用交叉连接法：一端按T568B顺序，即按上面的顺序。

另一端按T568A顺序，具体排线方法：先按“橙绿蓝棕，白在前”顺序理好，接线详细方法及说明先4-6交叉，再1-3、2-6交叉，交叉结果为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

线的排列顺序：左手拿线，线头朝外，顺序是从左到右数。

右手拿插头，金属簧片朝上插入线芯。

4、绞齐线头。

5、插入插头，八根线要遵循同一标准。

6、用卡线钳夹紧。

7、使用测试仪测试。

接线标准以太网双绞连接线有两种：一种是广泛使用的直连接线，另一种是特殊情况下使用的交叉线，如果是pc连接交换机或其他网络接口等，或是其它连接的双方地位不对等的情况下都使用直连接线，而如果连接的两台设备是对等的，例如都是两台pc机，笔记本等，就要使用交叉线了，两者的差别是线序不一致，接口是一样的。

交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头采用同样的标准（同为568A标准或568B标准）千兆网线的接法：要求12，36，45，78双绞，颜色自选。

1对3，2对6，4对8，5对7 橙白1，橙2，绿白3，蓝4，蓝白5，绿6，棕白7，棕8 绿白1，绿2，橙白3，棕4，棕白5，橙6，蓝白7，蓝8 1对3，2对6，4对7，5对8 橙白1，橙2，绿白3，蓝4，蓝白5，绿6，棕白7，棕8 绿白1，绿2，橙白3，棕白4，棕5，橙6，蓝7，蓝白8 两种接法在用途上稍有区别。

编辑本段注意事项做水晶头时，使水晶头的弹片朝外，入线口朝下，从左到右，遵循上面的线序，充分插入线（以在水晶头的顶部看到双绞线的铜心为标准），然后用网线钳夹一下，就可以了。

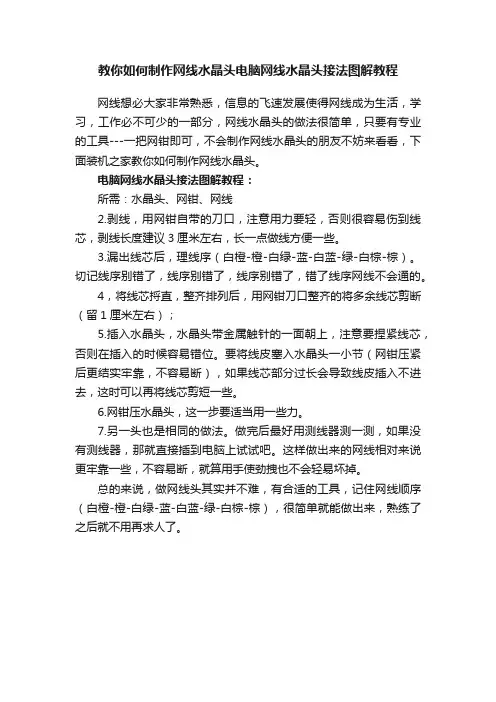

教你如何制作网线水晶头电脑网线水晶头接法图解教程
网线想必大家非常熟悉，信息的飞速发展使得网线成为生活，学习，工作必不可少的一部分，网线水晶头的做法很简单，只要有专业的工具---一把网钳即可，不会制作网线水晶头的朋友不妨来看看，下面装机之家教你如何制作网线水晶头。

电脑网线水晶头接法图解教程：
所需：水晶头、网钳、网线
2.剥线，用网钳自带的刀口，注意用力要轻，否则很容易伤到线芯，剥线长度建议3厘米左右，长一点做线方便一些。

3.漏出线芯后，理线序（白橙-橙-白绿-蓝-白蓝-绿-白棕-棕）。

切记线序别错了，线序别错了，线序别错了，错了线序网线不会通的。

4，将线芯捋直，整齐排列后，用网钳刀口整齐的将多余线芯剪断（留1厘米左右）；
5.插入水晶头，水晶头带金属触针的一面朝上，注意要捏紧线芯，否则在插入的时候容易错位。

要将线皮塞入水晶头一小节（网钳压紧后更结实牢靠，不容易断），如果线芯部分过长会导致线皮插入不进去，这时可以再将线芯剪短一些。

6.网钳压水晶头，这一步要适当用一些力。

7.另一头也是相同的做法。

做完后最好用测线器测一测，如果没有测线器，那就直接插到电脑上试试吧。

这样做出来的网线相对来说更牢靠一些，不容易断，就算用手使劲拽也不会轻易坏掉。

总的来说，做网线头其实并不难，有合适的工具，记住网线顺序（白橙-橙-白绿-蓝-白蓝-绿-白棕-棕），很简单就能做出来，熟练了之后就不用再求人了。

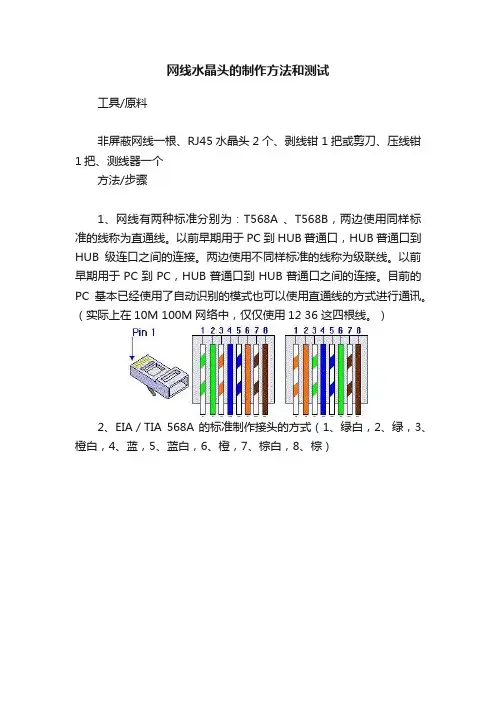

网线水晶头的制作方法和测试工具/原料非屏蔽网线一根、RJ45水晶头2个、剥线钳1把或剪刀、压线钳1把、测线器一个方法/步骤1、网线有两种标准分别为：T568A 、T568B，两边使用同样标准的线称为直通线。

以前早期用于PC到HUB普通口，HUB普通口到HUB级连口之间的连接。

两边使用不同样标准的线称为级联线。

以前早期用于PC到PC，HUB普通口到HUB普通口之间的连接。

目前的PC基本已经使用了自动识别的模式也可以使用直通线的方式进行通讯。

（实际上在10M 100M网络中，仅仅使用12 36 这四根线。

）2、EIA／TIA 568A的标准制作接头的方式（1、绿白，2、绿，3、橙白，4、蓝，5、蓝白，6、橙，7、棕白，8、棕）3、接下来我主要来讲解EIA／TIA 568B标准的直通线作法：EIA／TIA 568B的标准制作接头的方式：（1、橙白，2、橙，3、绿白，4、蓝，5、蓝白，6、绿，7、棕白，8、棕）。

本人的记忆方法为：橙白橙绿白蓝蓝白绿棕白棕、先虚后实（虚为双色、实为单色）4、非屏蔽的网线一般有根线头请将其保留，为了以后好剥线皮，做好的网线不经常拔插是不太会坏的，问题就是有些时候我们要去拔插，会是水晶头的卡扣处断裂。

所以保留线头还是有一定的必要的。

当然你说有剪刀也是很好剥皮的，那就看个人的喜好了。

5、摆好位置之后将网线摆平捋直，使用剥线钳或剪刀将其切齐，当然压线钳通常也有不过如果有条件的话还是使用别的会比较顺手，确保切的整齐（题外话，切的不齐放进去也要齐，放进去不齐也要保证线皮会被水晶头的铜片割破碰到铜丝。

）6、切的长度约剩15mm左右，将排序好的双绞线的一并放入RJ45接头内，关键的一步来了就是放进水晶头后不要放松还是要用力将其顶住，另一只手开始使用压线钳压水晶头，单手基本压下后使用双手下压，尽量做到一步到位，这样压出来的水晶头才较好，（一般第一只引脚内应该放橙白色的线，其余类推，不过我们是做直通线的那么只要相同即可）。

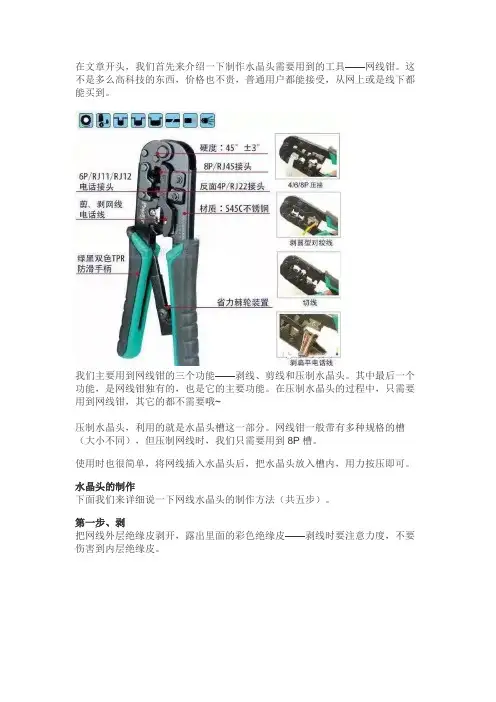

在文章开头，我们首先来介绍一下制作水晶头需要用到的工具——网线钳。

这不是多么高科技的东西，价格也不贵，普通用户都能接受，从网上或是线下都能买到。

我们主要用到网线钳的三个功能——剥线、剪线和压制水晶头。

其中最后一个功能，是网线钳独有的，也是它的主要功能。

在压制水晶头的过程中，只需要用到网线钳，其它的都不需要哦~压制水晶头，利用的就是水晶头槽这一部分。

网线钳一般带有多种规格的槽（大小不同），但压制网线时，我们只需要用到8P槽。

使用时也很简单，将网线插入水晶头后，把水晶头放入槽内，用力按压即可。

水晶头的制作下面我们来详细说一下网线水晶头的制作方法（共五步）。

第一步、剥把网线外层绝缘皮剥开，露出里面的彩色绝缘皮——剥线时要注意力度，不要伤害到内层绝缘皮。

第二步、排排线是水晶头制作的重头戏，即把网线的线色按照顺序排好。

现在的网线都是“双绞线”，就是指里面的细小电线都是两两缠绕在一起的，共有4组，也就是8根。

在这8根线里，有4根线都是白色的，为了在名称上区分它们，我们在它们自身线色的基础上加上与它相绞的线的颜色为它命名。

比如和橙色线缠绕在一起的白色线，就叫做“橙白色线”（或者“白橙色线”）；和蓝色线缠绕在一起的白色线，就叫做“蓝白色”（或“白蓝色线”）。

排线顺序有两个标准，分别叫做T568A和T568B——两种排法没有本质上的区别，但是在选择时有规定……敲黑板，这里很重要：两种接线顺序在选择上有两种选法：交叉线和直通线。

交叉线是指同一根网线的两个水晶头分别选用不同接法；直通线是指同一根网线的两个水晶头选用同一种接法。

交叉线一般用于同一类设备之间的连接，比如电脑和电脑、路由器和路由器（现在也有支持直通线的设备，但保险起见，还是用交叉线比较好）。

直通线用于不同类设备之间的连接，比如电脑和路由器。

很明显，家庭中更适合直通线。

所以，在家庭中，一般所有水晶头都只选用一种排线方法——T568A或T568B任选其一。

T568A的排线顺序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；T568B的排线顺序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

修改千兆⽹线的直通线接法和百兆是相同的，两端都是568B的接法。

但交叉接法和百兆的就不同了。

⼀端为：1橙⽩、2橙，3绿⽩、4蓝，5蓝⽩、6绿，7棕⽩、8棕（568B）另⼀端：1绿⽩、2绿，3橙⽩、4棕⽩、5棕，6橙，7蓝，8蓝⽩（不是568A）⽹线⽔晶头接法顺序图⽂教程 ⽹络的使⽤⾮常普遍，相信不少⽤户家⾥的电脑都是使⽤⽹线来连接的，当宽带⽹线遭到损坏或折断，那么你对这些⽹线如何连接的?如果经常损坏的话也不可能都叫⼈来维修吧，还是⾃⼰动⼿丰⾐⾜⾷。

⼤部分⽹线都是⽔晶接头，⽹线是由8 条芯线组成的，⽽这些芯线的顺序⼜该如何接法呢?操作步骤： ⼀般来说，⽹线⽔晶头接法主要有两种，⼀种是平⾏线接法，另⼀种是交叉线接法。

下⾯具体来讲解下这两种接法的详细步骤。

必备⼯具：压线钳，⽔晶头，⽹线 平⾏线接法 1、⽤双绞线⽹线钳把五类双绞线的⼀端剪齐(最好先剪⼀段符合布线长度要求的⽹线)，然后把剪齐的⼀端插⼊到⽹线钳⽤于剥线的缺⼝中。

注意⽹线不能弯，直插进去，直到顶住⽹线钳后⾯的挡位，稍微握紧压线钳慢慢旋转⼀圈。

2、剥除外包⽪即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜⾊都不同。

先把 4对芯线⼀字并排排列，然后再把每对芯线分开，并按从左到右：⽩橙、橙、⽩绿、蓝、⽩蓝、绿、⽩棕、棕的顺序排列(这种排列称为 568B 排序)。

然后⽤⽹线钳垂直于芯线排列⽅向剪齐。

3、左⼿⽔平握住⽔晶头，然后把剪齐、并列排列的 8 条芯线对准⽔晶头开⼝并排插⼊⽔晶头中，注意⼀定要使各条芯线都插到⽔晶头的底部，不能弯曲。

4、确认所有芯线都插到⽔晶头底部后，即可将插⼊⽹线的⽔晶头直接放⼊⽹线钳压线缺⼝中。

⽔晶头放好后即可压下⽹线钳⼿柄，⼀定要使劲，使⽔晶头的插针都能插⼊到⽹线芯线之中，与之接触良好。

交叉线接法 交叉线主要适⽤于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过⽹卡相互连接。

有些朋友想将家⾥的两台 PC 连接起来组成⼀个⼩局域⽹，还有 ADSL MODEM 和HUB 的连接，都属于这⼀情况。

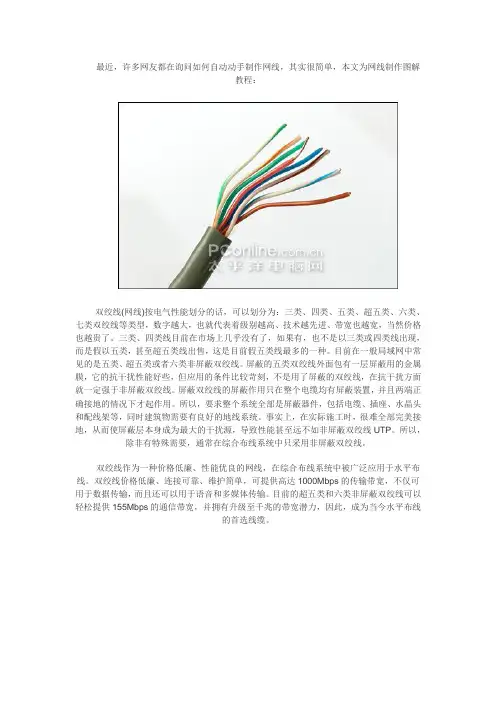

最近，许多网友都在询问如何自动动手制作网线，其实很简单，本文为网线制作图解教程：双绞线(网线)按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。

三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。

屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。

屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。

所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。

事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。

所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。

双绞线作为一种价格低廉、性能优良的网线，在综合布线系统中被广泛应用于水平布线。

双绞线价格低廉、连接可靠、维护简单，可提供高达1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。

目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。

当水晶头(RJ45头)金属片面对我们的时候从左至右引脚序号是1-8，标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8;标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8。

这序号做网络联线时非常重要，不能搞错。

RJ-45接口没有被压线之前金属触点凸出在外RJ-45插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。

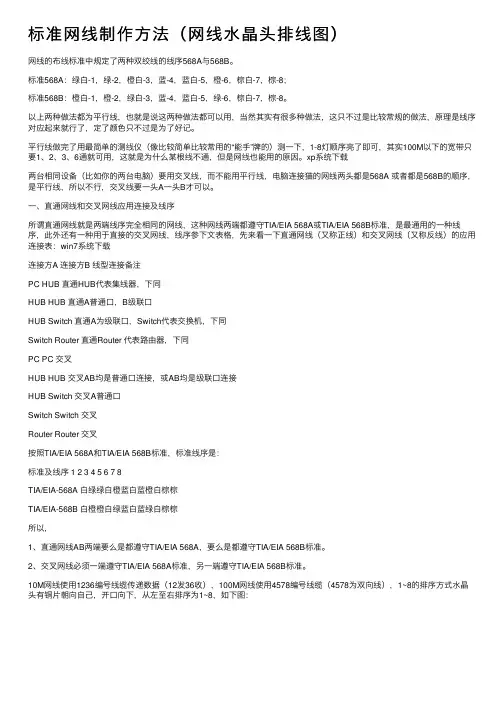

标准⽹线制作⽅法（⽹线⽔晶头排线图）⽹线的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：绿⽩-1，绿-2，橙⽩-3，蓝-4，蓝⽩-5，橙-6，棕⽩-7，棕-8；标准568B：橙⽩-1，橙-2，绿⽩-3，蓝-4，蓝⽩-5，绿-6，棕⽩-7，棕-8。

以上两种做法都为平⾏线，也就是说这两种做法都可以⽤，当然其实有很多种做法，这只不过是⽐较常规的做法，原理是线序对应起来就⾏了，定了颜⾊只不过是为了好记。

平⾏线做完了⽤最简单的测线仪（像⽐较简单⽐较常⽤的“能⼿”牌的）测⼀下，1-8灯顺序亮了即可，其实100M以下的宽带只要1、2、3、6通就可⽤，这就是为什么某根线不通，但是⽹线也能⽤的原因。

xp系统下载两台相同设备（⽐如你的两台电脑）要⽤交叉线，⽽不能⽤平⾏线，电脑连接猫的⽹线两头都是568A 或者都是568B的顺序，是平⾏线，所以不⾏，交叉线要⼀头A⼀头B才可以。

⼀、直通⽹线和交叉⽹线应⽤连接及线序所谓直通⽹线就是两端线序完全相同的⽹线，这种⽹线两端都遵守TIA/EIA 568A或TIA/EIA 568B标准，是最通⽤的⼀种线序，此外还有⼀种⽤于直接的交叉⽹线，线序参下⽂表格，先来看⼀下直通⽹线（⼜称正线）和交叉⽹线（⼜称反线）的应⽤连接表：win7系统下载连接⽅A 连接⽅B 线型连接备注PC HUB 直通HUB代表集线器，下同HUB HUB 直通A普通⼝，B级联⼝HUB Switch 直通A为级联⼝，Switch代表交换机，下同Switch Router 直通Router 代表路由器，下同PC PC 交叉HUB HUB 交叉AB均是普通⼝连接，或AB均是级联⼝连接HUB Switch 交叉A普通⼝Switch Switch 交叉Router Router 交叉按照TIA/EIA 568A和TIA/EIA 568B标准，标准线序是：标准及线序 1 2 3 4 5 6 7 8TIA/EIA-568A ⽩绿绿⽩橙蓝⽩蓝橙⽩棕棕TIA/EIA-568B ⽩橙橙⽩绿蓝⽩蓝绿⽩棕棕所以，1、直通⽹线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B标准。

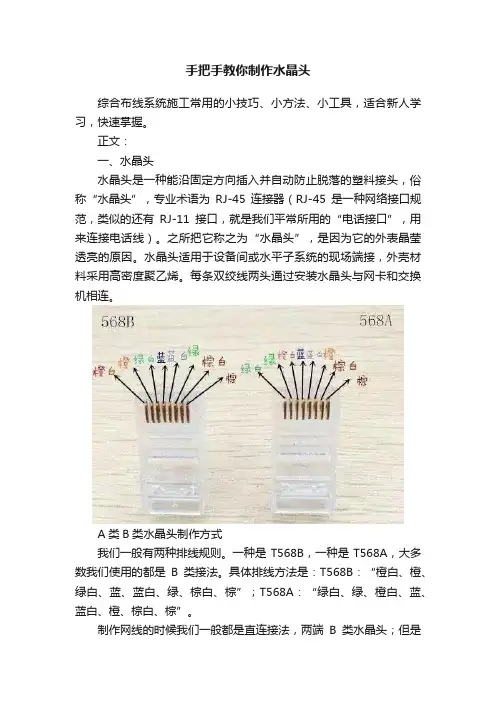

手把手教你制作水晶头综合布线系统施工常用的小技巧、小方法、小工具，适合新人学习，快速掌握。

正文：一、水晶头水晶头是一种能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的“电话接口”，用来连接电话线）。

之所把它称之为“水晶头”，是因为它的外表晶莹透亮的原因。

水晶头适用于设备间或水平子系统的现场端接，外壳材料采用高密度聚乙烯。

每条双绞线两头通过安装水晶头与网卡和交换机相连。

A类B类水晶头制作方式我们一般有两种排线规则。

一种是T568B，一种是T568A，大多数我们使用的都是B类接法。

具体排线方法是：T568B：“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”；T568A：“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

制作网线的时候我们一般都是直连接法，两端B类水晶头；但是特殊情况，如双机直接互联和网络转接时需要用交叉连接法，一端按B 类一端按A类。

制作过程：左手拿线，线头朝外，顺序是从左到右数，右手拿插头，金属簧片朝上插入线芯。

因为它有8个铜片，我们一般在网线钳上会看到8p才是压网线的口，而电话线由于只需要两根，所以一般采用的是4p或者6p的水晶头，区别与网线水晶头只是大小不一样。

水晶头+护套爪子=完美二、网络模块网络模块又是什么呢？我相信每个人家里都有，但是就是没有自己动手装过，这个还是跟我们息息相关的。

每个模块上都会有提示A/B类线的颜色对应排序方法，将线依次卡进去就行了，另外一端只需要做一个B类的水晶头插在交换机上就行了。

网络模块三、双绞线双绞线我们俗称网线，市场上主流有五类和六类，六类比较贵，当然屏蔽性较好，特殊环境中使用较多。

当然剥开线以后里面是差不多的，8根线，两两相绞，颜色各不相同。

四对颜色分别为：橙白，橙，绿白，绿，蓝白，蓝，棕白，棕。

目前我们设备上大多数都是百兆网口，所以其实8根线我们只用了4根，1、2、3、6四根：橙白，橙，绿白，绿。

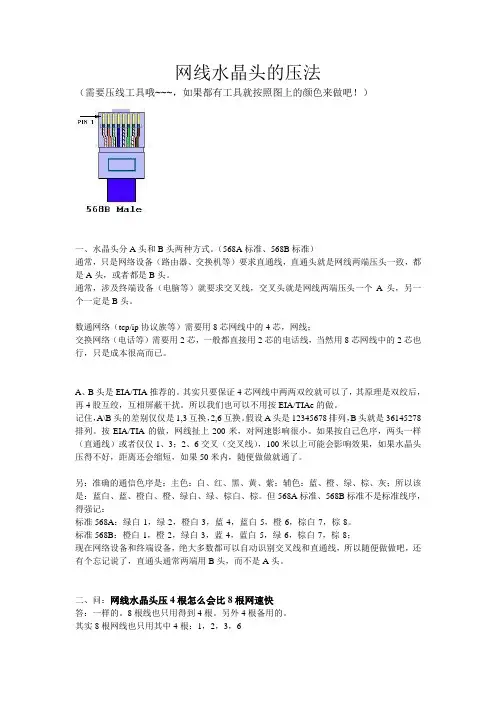

网线水晶头的压法（需要压线工具哦~~~，如果都有工具就按照图上的颜色来做吧！）一、水晶头分A头和B头两种方式。

（568A标准、568B标准）通常，只是网络设备（路由器、交换机等）要求直通线，直通头就是网线两端压头一致，都是A头，或者都是B头。

通常，涉及终端设备（电脑等）就要求交叉线，交叉头就是网线两端压头一个A头，另一个一定是B头。

数通网络（tcp/ip协议族等）需要用8芯网线中的4芯，网线；交换网络（电话等）需要用2芯，一般都直接用2芯的电话线，当然用8芯网线中的2芯也行，只是成本很高而已。

A、B头是EIA/TIA推荐的。

其实只要保证4芯网线中两两双绞就可以了，其原理是双绞后，再4股互绞，互相屏蔽干扰。

所以我们也可以不用按EIA/TIAe的做。

记住，A\B头的差别仅仅是1,3互换，2,6互换。

假设A头是12345678排列，B头就是36145278排列。

按EIA/TIA的做，网线扯上200米，对网速影响很小。

如果按自己色序，两头一样（直通线）或者仅仅1、3；2、6交叉（交叉线），100米以上可能会影响效果，如果水晶头压得不好，距离还会缩短，如果50米内，随便做做就通了。

另：准确的通信色序是：主色：白、红、黑、黄、紫；辅色：蓝、橙、绿、棕、灰；所以该是：蓝白、蓝、橙白、橙、绿白、绿、棕白、棕。

但568A标准、568B标准不是标准线序，得强记：标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8。

标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8；现在网络设备和终端设备，绝大多数都可以自动识别交叉线和直通线，所以随便做做吧，还有个忘记说了，直通头通常两端用B头，而不是A头。

二、问：网线水晶头压4根怎么会比8根网速快答：一样的。

8根线也只用得到4根。

另外4根备用的。

其实8根网线也只用其中4根：1，2，3，6三、我的网线水晶头接成了白橙，橙，白蓝，蓝，白绿，绿，白棕，棕！（我知道我接错了，但是为什么我连接宽带还是连得上！会出现什么问题！）从国际标准来说，你的接法是错误的。

水晶头的制作流程及注意事项
制作流程：
1. 甄选原材料：选择优质的水晶石作为原材料，水晶石的质量决定了最终制作出的水晶头的质量。

2. 打磨修剪：将水晶石切割成所需形状，并用砂纸、研磨机等工具进行打磨修剪，使表面光滑且符合设计要求。

3. 雕刻：根据设计图案或客户需求，在水晶头上进行雕刻，可能需要使用雕刻刀、激光雕刻机等工具进行操作。

4. 扫描检测：对已雕刻的水晶头进行扫描检测，确保尺寸、形状、图案等各项指标符合要求。

5. 抛光：使用抛光膏、抛光机等工具对水晶头进行抛光处理，使其表面更加光滑、明亮。

6. 清洁：将制作完成的水晶头进行清洁处理，确保无灰尘、指纹等杂质。

7. 包装：将水晶头放入适当的包装盒中，并进行标签贴附、密封包装，以防损坏。

注意事项：
1. 安全防护：制作水晶头时应佩戴相应的安全防护设备，如护目镜、手套等，以防意外伤害。

2. 精确测量：在设计和制作过程中，需要精确测量水晶头的尺寸、角度等参数，确保最终成品符合要求。

3. 雕刻技巧：根据雕刻的难度和复杂度，选择合适的工具和技巧进行操作，以保证雕刻的准确性和美观性。

4. 抛光注意：抛光时需掌握适当的力度和角度，以免损坏水晶头表面或过度抛光导致形状变形。

5. 清洁维护：制作完成后，定期清洁和维护水晶头，避免灰尘、油脂等附着物对其表面造成损坏。

以上是水晶头的制作流程和注意事项，希望对您有所帮助！。

水晶头压线制作图解第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

如下图所示。

当然也可使用专门的剥线工具来剥皮线。

【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。

先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。

注意每条芯线都要拉直，并且要相互分开并列排列，不能重叠。

然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可），如下图所示。

自左至右编号的顺序我们定为“1.2.3.4.5.6.7.8”。

第3步：左手水平握住水晶头（塑料扣的一面朝下，开口朝右），然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲（因为水晶头是透明的，所以可以从水晶头有卡位的一面可以清楚地看到每条芯线所插入的位置）。

第4步：确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中，如下图所示。

水晶头，也叫网络水晶头，是一种用于网络通信的连接器，主要用于将网线与设备进行连接。

制作水晶头需要遵循一定的标准，下面将详细介绍水晶头的制作标准。

一、工具准备在制作水晶头之前，需要准备以下工具：1. 剥线器：用于剥开网线的外皮和绝缘层。

2. 剪线钳：用于剪断网线和水晶头。

3. 网线钳：用于压制水晶头。

二、水晶头制作步骤1. 剥线：首先，使用剥线器将网线的外皮剥开，露出里面的彩色绝缘皮。

剥线时要注意力度，不要伤害到内层绝缘皮。

2. 排线：将网线的线色按照顺序排好。

现在的网线都是"双绞线"，就是指里面的细小电线都是两两缠绕在一起的，共有4组，也就是8根。

在这8根线里，有4根线都是白色的，为了在名称上区分它们，我们在它们自身线色的基础上加上与它相绞的线的颜色为它命名。

比如和橙色线缠绕在一起的白色线，就叫做"橙白色线"（或者"白橙色线"）；和蓝色线缠绕在一起的白色线，就叫做"蓝白色"（或"白蓝色线"）。

3. 剪线：使用剪线钳将网线剪断，保留需要的长度。

4. 插入水晶头：将排好的网线插入水晶头中，确保每个线芯都正确地插入对应的插槽。

5. 压制水晶头：将插入网线的水晶头放入网线钳的8P槽中，用力按压，使水晶头与网线紧密结合。

三、接线顺序标准在制作水晶头时，接线顺序有两种标准，分别是T568A和T568B。

这两种接线顺序没有本质上的区别，但在选择时有规定。

一般情况下，直通线采用T568B标准，交叉线采用T568A 标准。

直通线用于不同类设备之间的连接，如电脑和路由器；交叉线用于同一类设备之间的连接，如电脑和电脑、路由器和路由器。

四、水晶头质量检验制作好的水晶头应进行质量检验，确保线芯排列正确、水晶头与网线结合紧密。

可以通过以下方法进行检验：1. 检查线芯排列：对照接线顺序标准，检查水晶头中的线芯排列是否正确。

2. 检查水晶头与网线的结合：轻轻拉动网线，观察水晶头是否与网线紧密结合，无松动现象。

标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，褐白-7，褐-8标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-8B水晶头平的一面向上，簧片向下，有线的一端向着自己，这时候从左到右就是 1－8的顺序。

先用网钳把网线外皮剥去(注意不要把里面的线芯切断),有的网钳分为压口和剥线口的,有剥线口的就把线塞进去切下就可以不伤害线芯而剥去线皮,没有剥线口的就要小心了剥去线皮后就露出了八条分一对一对绞在一起的四对线,将每对线分出为一条一条的线,然后按标准顺序排列好,再将线排成一排用手指夹住拉直,再把这八条线插入到水晶头里,让每条线的线头都能接触到金属脚上就把线连同水晶头插到网钳上的压线口,注意不要让线脱离出来,最后用力压下网钳,一般好的水晶头在压上的时候有"滴"的一声那就是压好了,质量较差的只能用力压,压好后用手轻拉,如果能拉出来就是没压好,中力拉不出就算接好了,然后将两头接好水晶头的网线用测试仪测试连通状况,如果连通不了就得重新将接好的水晶头剪掉重接了 .一般线芯留个1CM就够了,以水晶头能压住外皮为准.网线如果一头是A一头是B那种用于做两台电脑互联那种的。

而两头是一样的都是A或者都是B（大多数都是B）用于做联网用的也就是一头接在交换机或路由器上。

一头接电脑上那种。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

通常认为568A和568B该标准对电磁干扰的屏蔽更好.而别的可以通但干扰大.局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线水晶头的制作方法标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。

1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB 为MDI-X口，PC为MDI口。

10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。

2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。

如果HUB 没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。

可按如下色谱制作：A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

3)网卡与网卡用双绞线连接两台PC时，网线一端为：橙白/橙，绿白/棕，棕白/绿，蓝白/蓝;网线另一端为：绿白/绿,橙白/棕,棕白/橙，蓝白/蓝网线有两种接法，一种是568A，另外一种是568B。

我们经常用的接线方法是568B。

大家仔细看一下568A和568B的定义就会知道为什么用568A和568B的线序可以达到最快的网络速度了。

按照布线规则，1至8号线的正确线序是：（水晶头的8个金属片朝上，插入网线的这端朝自己，没办法这里不能插图）1橙白2橙3绿白4蓝5蓝白6绿7棕白8棕我们传输用的是1、2、3、6号线，用568B的接法，1、3号线负责发送数据，2、6号线负责接收。

我们打开双绞线可以看一下，1、2号线是缠绕的，电流的方向是相反的，可以把干扰抵销，获得最大的网络传输速度。

网线水晶头接法ab图解假定只需四根线的,则任选四根,做线时对应水晶头的1\2\3\6四个进口绑缚即可.假定只需一根网线，但想两台机子一同上网，不添加外设，做网线时45水晶头联接办法水晶头金属面临自个，从左到右为1－8（白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB（电脑联接上网设备）A端：（规范568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（规范568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC（电脑联接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（规范568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB（上网设备联接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包含6类线）双绞线的办法与百兆网线的办法一样，也分为直通和穿插两种。

直通网线与咱们往常所运用的没有啥区别，都是逐一对应的。

可是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8根来传输，所以千兆穿插网线的制造与百兆纷歧样，制造办法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于纷歧样设备相连（如网卡到沟通机）。

穿插线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

十M的网卡中只需四根弹片，8根线中另四根不起效果，所以恳求低，两端是同一次第就行，但最佳按规范做；十0M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严峻依照规范做线能削减网络缺陷。

教你做水晶头，保证错不了
做水晶头的过程中，查到接线的顺序并不难，但是要想知道那个1号引脚，那个是8号却不容易。

现在我就叫你先认识一下引脚标号。

如上图所示，看到这个图再确定引脚序号就不难了吧。

然后就是确定接线的顺序。

这一下，接线就完全没有疑惑了吧，哈哈哈哈哈哈！
最后，再补充一点，如果是要连接电脑和非电脑（交换机、路由器、中继器等）的，最好采用T568B接法，两头都是这样的。

如果是连接电脑和电脑（路由器和路由器、交换机和交换机），则一头用T568B，另一头用T568A。

是不是很简单，再教你一手。

还有，如图示：
看到这个图很容易看出，其实接线的顺序没有必要完全按照接线标准来做，只要记好每一对线（两根）的顺序就好，那么四对线之间的顺序就又是可以随意搭配的了。

但是，对于一般的爱好者建议还是按照标准接法来做，这样更能保证不出错。

好了，就写到这里吧。
