力劲注塑机知识教程(17-26)

力劲注塑机使用说明第一章注塑机基础知识第一节、注塑机的结构“塑料注塑成型”是将热塑性塑料或热固性塑料加工成塑料制品的重要成型方法。

注塑机是进行塑料注塑成型的生产母机。

目前较先进的注塑机是通过一中央电脑系统控制、利用液压传动和机械传动原理、使塑料在熔胶筒里通过电热圈加热至熔融状态后，以高速度、高压力注入模腔里，并经冷却、开模、顶出系列动作得出塑料制品的加工方法。

注塑机的构成注塑机按注射机构及锁模机构的不同而分成四类： A. 水平锁模及水平注射；B. 水平锁模及垂直注射；C. 垂直锁模及水平注射；D. 垂直锁模及垂直注射；在以上四类中，第一类是目前较流行的一种类别，其主要结构特点为：锁模及注射动作都是水平式，塑胶模具分离是垂直式。

塑件在顶出离开模腔后可靠重力下跌。

要注意的是当生产脆性塑件可能会在产品下跌时因碰而损坏，应采用加垫弹性物或用机手取出塑件。

力劲机械有限公生产的POTENZA系列塑料成型机采用的是水平锁模及水平注射类别；其锁模构、注射机构具有如下结构特点：1．机构的结构特点：的温度，将胶粒预热熔融（塑料由胶料到熔融状态所需的热能大约40%由发热圈提供，其余60%由溶胶马达的机械能提供）。

螺杆的旋转运动是通过液压马达驱动，注射时，注射液压缸直接推动螺杆以高压（4）开模顶出制品：制品硬化定型后，打开模具，顶出制品。

（5）开模顶出制品：制品硬化定型后，打开模具，顶出制品。

3、POTENZA系列注塑机的总体结构如图图3-31.机架2.锁模装置3.电脑操作面板4.注射装置5.主电箱4．注塑机的安全装置注塑机的安全装置乃是要保证锁模运动是在关上前、后安全门以后进行，如果在锁模运动中突然打开安全门，锁模运动将自动停止。

力劲注塑机有三重安全保护装置，同时控制锁模运动。

（1）机械安全门装置：在锁模柱架的头板、中板顶面安装一套“限位尺组合件”（又称安全门机械锁），当打开前安全门时，机械锁上的挡块落下，从而阻挡中板的锁模运动。

塑料注塑机调机基础知识一.树脂成型温度与干燥温度将吸水性的树脂直接成型时,会发生银条痕等为不良品的原因,为消除此不良现象, 此种树脂先行预备干燥去除含有水分,使用料斗干燥机或干燥炉等实施预预备干燥.二.塑料的简单辨别方法塑料的种类繁多,制造同一零件时也有时使用不同树脂,辩别不同树脂可以化学分析来处理,但费时费事无法便捷,普通用手拿起或靠目视,从使专门行家也不容易确实辨别,下表列举各种塑料的简单辨别方法,供为参考,有机会不妨一试.塑料厂的简单辨别方法三.有效的颜色更换,树脂更换方法按照下列程序施行,改变颜色或树脂,可以少量且有效完成.料管内部清扫关闭料斗部开闭器,以最高背压的状态,使螺杆回转,排出旧树脂,使料管内净空.漏斗内部清扫漏斗内部利用空气或破布(Waste)扫除干净.螺杆头部清扫以背压MAX状态投进新树脂,使螺杆高速回转至排出树脂中的旧树脂完全消除失后,将料管头,螺杆头清洁.螺杆部清洁以背压20~35kg cm,计量行程2.5D(L螺旋外径)程度使螺杆高速回转施行计量高速射出(Purge)计量以使喷嘴顶位模具的状态施行,计量完了使喷嘴后退,加以清扫. 此动作反复5~10次,把螺旋扫除干净.喷嘴部清扫以背压0.计量行程0.5D程度施行高速螺杆回转的计量,并以高速清扫.此动作反复5~10次,把喷嘴部扫除干燥.注)本程序对于同一成型温度的颜色更改,树脂更改时使用.在树干更改时,如为不同成型温度的树脂,须特别注意.例如将180℃附近成型的树脂改变为300℃附近成型的树脂时为防止分解,以PE等的中间剂置换后再施行.四.塑料制品不良原因之判定及处理方法1.缩水2.成品黏模(脱模困难)3.浇道黏模4.成品内有气孔5.成品变形6.银纹、气疮7.毛边、彼锋8.成品短射9.结合线10.成品表面光泽不良11.黑纹12.流纹13.开模时或顶出时成品破裂塑料成形产品,原则上都是依据标准规格要求制造.但无论如何它的变化仍是相当广泛的.有时当生产很顺利进行时会突然产生缩水变形,有裂痕、银纹,或其它缺陷等无法接受的产品.在生产时就要从成品发生的问题,来了解判断问题点所在,这是一种专门性技术及经验的累积.如果我们把成品上的缺失,涵盖在四个主要因素当中,那就是原料,模具、成型机及成形条件(如表一所列四项).有时变更操作条件,或模具、机器方面稍做调整,以及过滤所使用的原料,就可以解决问题所在.本章就逐一列举成品可能发生的问题,并加以探讨解决之道.射出成型条件对成型品物性的影响, 大致可从四方面来考虑:1.原料 2.成形机 3.模具设计 4.成型条件刚性模具材料性温度4-1缩水塑料品在表面的凹陷、空洞都称为「缩水」,除了会影响产品外观亦会降低成品质量及强度.缩水的原因与成型技术、模具设计及使用塑料均有关系.塑料:不同塑料原料的缩水率,表一参考数据.通常易缩水的原料都属于结晶性的,如尼龙、百折胶等等.在射出过程中,结晶性塑料受热成流体状态,分子呈无规则排列;当射入较冷的模腔时,塑料分子便慢慢整齐排列形成结晶,结果体积缩小小于规定尺寸范围,就是所谓的“缩水”.射出技术:在射出技术控制方面,出现缩水的情况有:压力不足、射出速度太慢、烧口太小成浇道太长等等.所以在使用射出机时,必须注意成形条件及保压是否足够,以防造成缩水问题.模具及产品设计方面:模具的流道设计及冷却装置、对成品之影响亦很大出于塑料之传热能力较低,故距离模壁越远越厚、则其凝固及冷却较慢,应有足够的塑料填满模腔,使射出机的螺杆在射出或保压时,塑料不会倒流而减低压力,另一方面水面亦不能冷却太快,以免半固塑料阻塞流道造成压力下降,引致成品缩水.不同的模流过程有不同的收缩率,熔融筒的温度控制得宜,可防止塑件过热;延长周期,可确保制品有充分时间冷却.缩水问题如获适当解决,可提高成品质量,减低次废产品并提高生产效率.下表即为缩水可能发生之原因及处理方法.在射出成型时,成品会有黏膜发生,首先要考虑射出压力或保压压力是否过高.射出压力太大会造成成品过度饱和,使塑料充压入其它的空隙中,致使成品卡在模穴里脱模困难,在取出时容易有黏膜发生.而当料管温度过高时,通常会出现两种现场.一是温度过高使塑料受分解而变质,失去它原有之特性;并在脱模过程中出现破碎或撕裂,造成黏膜.二是胶料充填入模穴后不易冷却,需加长周期时间,殊不合经济效益.所以需适度依胶料之特性调节其运作温度, 至于模具方面的问题,假如进料口不平衡,会使成品脱模时易有黏膜现象,这时就要在模具上作改进的措施,下表即为成品黏膜可能发生的原因及处理对策:4-3浇道黏模(脱模困难)4-4成品内有气孔在射出成型过程中,有时会出现内有许多小气泡的成品,不但影响制品强度及机械性能,对成品外观价格值亦大打折扣.所以当成品出现气泡时,可检查下列几个因素,并做处理.通常成品因厚薄不同,或模具有突出肋时,塑料在模具中的冷却速度不同,则收缩的程度不同,容易形成气泡,所以对模具设计须特别留意.而在使用的原料方面,假如塑料带有水气,在熔胶时塑料受热后分解,则射胶螺杆公差太小时,空气容易进入模腔内形成气泡,以下即归纳可能发生原因及处理方式.4-5成品变形塑品出现翘曲的原因很多,例如出模太快、模温过高、模温不均及流道系统不对称等.其中两种最大的可能性为1.塑件厚薄不均或转角不够圆形,因而不能平均冷却收缩,导致翘曲变形.2.有些平板型塑件,为了表而美观,流道浇口得设在浇口边角上.而射胶时,熔融塑料只能由一端高速射入模腔内,因此被凝固于模腔内的塑料份子,均被拉直往同一方向之排列状态(称为取向,此时塑件之内应力很大;脱模时这些份子又被拉回原来的状态,因而产生变形.为了使熔融塑料能顺利充填模腔,其设计要尽量避免以下各点:1.同一塑件中厚薄相差太大.2.存有过度脱角.3.缓冲区过短,使厚薄转变相差悬殊.从浇口分析,模具的设计要保证塑料能顺利进入模腔,故分流道要避免采用直角转弯形式,转弯点比较适合采用弧形过度区,因此短而粗的分流道最理想,有助于减少流体取向现象.但要考虑的问题是过大的浇口会增加流道废料,亦影响塑件的外观.另外为了避免塑料充填时紧密程度不同,导致脱模困难而引起变形,分流道的截面形状大小就要依射胶量及产品形状面改变.产品较难成型的部份分流道加子粗后,主流道也应相对加大,使主流道截面积等于引流道截面积总值.除此之外,还有两个值得注意的问题,其一是塑件顶出装置的形式.如果顶针设备太少,容易造成变形及翘曲现象;但顶针数量过多,会令部份成品不够美观,此时应考虑采推板方式、其二是模腔冷却流道的设计,应让塑件整体能均匀收缩,提高产品素质.以下即将成品容易产品变形的因素一一列出,提供成型技术上参考之4-6银纹、气疮射纹的形成,一般是由于注射起动过快,使模腔前段的空气无法成胶料融体压迫排出,空气混合有胶料内,使得制品表面光管及颜色不均,使是所谓的射纹.射纹不但影响外观,也且令成品之机械强度降低许多.所以为避免发生这种缺陷,必须找出原因并了改善.射纹的形成,既然是由于融体塑料中含有气体,那么探讨这些气体的主要来源分别为:塑料本身含有水份或油剂:由于塑料在制造过程曝露于空气中,吸入水气或油剂,或者在混料时,掺入了些错误的比例成份,使这些挥发性物质在熔胶时,受高热而产生气体.原料受分解:如果熔胶同时的温度,背压及熔胶速度调得太高,或成型周期太长,则对热敏感的塑料如PVC 、赛钢及PC 等,容易因高温受热分解产生气体.空气:塑料颗粒与颗粒之间均含有空气,如果熔胶筒在近料斗处的温度调得很高,使塑料粒的表面在未压缩完全使熔化面黏在一起,则塑料粒之间的空气使不能完全排除出来.所以把塑料烘干,并采用适当的熔胶温度和速度,再配合适当的背压,才能得到理想的塑制品.此外,模具设计亦是很重要的一环.通常流道很大而注口很小的工模,气体进入模腔内的机会会减少很多,而排气系统设计适当,则射纹产生的产生的机会亦会降低,如图4-1所示.图4-1 能防止少量气体进入模腔的注口设计在射出成型技术上,有一种方法来防止射纹之产生,使模具的构造中有加压设备,但一个压缩空气入气孔.锁模后,则压缩空气进入模具中,使模内气压增高,当熔融塑料进入这高压模具时,模具的气孔在此时开始排气,使模腔内保持一定压力,增加模内空气压力,确能使模射纹发生的机会,举例说:普通的射出方法在处理ABS 水份含量的空气时,使会出现射纹,而逐渐增加模内的气压,则可处理含水量最高的ABS,亦不会出现射纹.4-2图即为模内加压及含水量对射纹之产生率比例. 模具加压射纹发生率 %)图4-2模内加压对射纹形成的影响4-7毛边、彼锋毛边(俗称彼锋)是一种很常遇到的注塑问题.常塑料在模腔内的压力太大,其所产生的分模力大过锁模力,因而迫开工模,使塑料走出来并在塑件表层形成彼锋.但是引致此现象的成因却可能有很多种,例如诉塑料方面的问题,或是射出机有损坏,或是调校不适当,以至工模本身也有可能:一般来说,与温度、压力及操作时序有关,因此要找出其解决方法也不容易.由于塑料的粘度会影响其流动速度及压力损耗,因此粘度太高或是太低,则其流动性高使很容易流人工模合模面之间的微小空隙,增加分模力,直至出现彼锋.尼龙便是一个典型例子,所以在么模塑尼龙时便需要较大的锁模力.在另一方面,如果塑料粘度太高,则其流动阻力便很大,因而产生大的肯压,使模腔内的塑料的平均压力提高,同样会引致毛边.一般来说,塑料温度对粘度的影响最大,而压力及剪切率也对粘度有影响.如果将塑料的温度升高,则其粘度使上降,而将其温度调低,其粘度使增大.塑料方面的另一种问题,就是其干燥状况及是否混有杂物,有些塑料,例如尼龙及ABS,具有很强的吸水性,水份可以侵透塑料表面直接与塑料份子键合,因而影响塑料的性能,至于聚碳酸酯,虽然没有吸水性,但其性能也对其表面水份敏感,所以在模塑时,很多塑料都必须预先加以焙干,才能正确地控制其性能.如果在塑料内混入杂物,或是混合不同种类的塑料,则当然更难预测塑料的性能变化.塑料在模腔内的压力,会随着模腔的充填而改变.在模腔未曾填满之前,熔融前端之压力差不多等于零.而在注口之压力则比模腔内其它位置的压力都高,但当模腔完全填满时,塑料流动时的压力损耗就不再存在,整个模腔内的压力都变成同一静压,因而要把工模迫腔一旦填满,注射压力使必须立即调整至较低的保压压力.除了正确调校射出机之压力控制系统外,另一种辅助方式就是先把注射速度降低.这样一来,熔体前端之塑料便有时间冷却及局部固化,因而避免了毛边的产生.由于注射速度太慢会拖慢生产,最好的注射速度调校方法就是分段调校,以保证在注射过程中的平均速度不会太慢.由于注射速度太快会加大压力损坏,提高模腔内塑料的平均压力,所以注射速度的调整也必须配合所采用的锁模力.不然的话,毛边也可能产生.如果是射出机的机械结构方面有问题,则其复杂性便较大,要找问题的成因也较困难.例如模板之间的平行度有偏差,或是模板拉杆的受力分不均匀,也会引起工模力不平衡,以致塑件在锁模力较弱的位置出现彼锋.在另一方面,如果螺杆或熔胶筒的磨损较大,则熔体便可能在螺纹外径与熔胶筒之间滑行及逆流,因而出现压力切换位置点的不正确,造成局部的毛边及射胶不足情况.除了上述各种因素之外,如果工模方面出现了问题,也会产生毛边.例如工模用久了,有些位置有了磨损,使容易有毛边的现象.甚至一些小毛病,如排气孔阻塞,也会引起模腔压力升高,而压力太高便会有毛边.在一些多腔工模,如果流道设计欠缺平衡,则塑料的流动便不对称,为了避免个别模腔射胶不足,另外一些模腔便可能会毛边.4-8成品短射,缺料,浇不足充填不足(short slot)是熔融的材料未完成流遍成形空间的各角落之现象.充填不足的原因有成形条件设定不适当,模具的设计,制作不完备,成形品的肉厚太薄等所致,成形条件的对策是增高材料温度(加热缸温度),模具温度增大射出压力,射出速度及提高材料的流动性.模具方面可增大注道或流道尺寸,或者再检讨浇口位置、大小、数目等使熔融材料容易流动.为了使成形空间内的气体顺利疏散,可在适当位置设置排气孔.4-9结合线结合线(weld ling)是熔融材料道或道以上合流的部份所形成的细线,结合线发生的原因如下所示:1.成形品形状(模具制造)所致材料的流动方式.2.熔融材料的流动性不良.3.熔融材料合流处卷入空气,挥发物或离形剂等异物.结合线是流动的材料温度特别低所致,即合流部未能充分熔合所致.成形品的窗、孔部周边难免会造成材料合流,而产生结合线.但材料的流动性特别良好时,可使结合线几乎看不见,同时异高材料温度,增高模具温度,亦可使结合之程度减至最小.改变浇口的位置、数目,将发生结合线的位置移往地处,或在熔合部设置排气孔,迅速疏散此部份的空气及挥发物,或在熔合部附近设材料溢流池,将结合线移至溢流池,事后再将其切除等皆是有效的处置对策.结合线不仅有凝成形品之外观,同时也不利于成形品强度,不含玻璃纤维等填充料的非强度与其它部位相差无几.但玻璃纤维强化塑料(FRTP)的玻璃纤维在熔合不融者,此部份的强度常低很多.4-10成品表面光泽不良成形品表面失去本来的光泽,形成乳白色层模,成为模糊状态等皆可称为表面光泽不良(haze).成形品表面光泽不良,大都是由于模具表面状态所致,模具表面的研磨不良时,成形品表面当然得不到良好的光泽.但模具表面状态良好时,增高材料温度,模具温度,可改良表面光泽.使用过多的离形剂或油脂性离形剂亦是表面光泽不良的原因.同时,材料吸湿或含有挥发物及异质物混入污染亦是造成形品表面光泽不良的原因之.黑纹(black streak)成形品有黑色条纹的现象,其发生的主要原因是成形材料的热分解所致,常见于热安定性不良的材料.有效防止黑条发生的对策是防止加热缸内的材料温度过高,减慢射出速度.加热缸内壁或螺杆,若有伤痕或缺口,则附着于此部份的材料会过热,引起热分解.逆流防止阀亦会因材料滞留而引起热分解,所以黏度高的材料或容易分解的材料要特别注意防止黑纹的发生.4-12流纹流痕(flow mark)是熔融材料流动的痕迹,以浇口为中心而呈现的条纹模样.流痕是最初流入成形空间内的材料冷却过快,而与其后流入的材料间形成界线所致.为了防止流痕,可增高材料温度,改善材料流动性,调整射出速度.残留于射出成形机喷嘴前端的冷材料,若直接进入成形空间内,则会造成流痕,因此在注道与流道的会合处或流道与分流道的交接处设充分的滞材部,可有效的防止流痕的发生.同时,亦可增大浇口的尺寸来防止.4-13开模时或顶出时成品破裂破裂(cracking)是成形品表面产生毛发状之裂纹,成形品会有棱角时,此部份常发生不易看出的细裂纹.裂纹是成形品的致命不良现象主要原因如下所示.1.脱模不易所致2.过度充填所致3.模具温度过低所致4.成形品构造上的缺陷所致若欲避免脱模不良所致的裂纹时,模具成形空间须设有充分的脱模斜度,检讨顶出销的大小、位置、形式等.顶出时,成形品各部分的脱模阻力要均匀.过度充填是射出成形时,施加过大的射出压力或材料计量过多,成形品的内部应力过大,脱模时造成裂纹,在此种状态下,模具配件的变形量也增大,更难脱模,助长破裂之发生,此时,直降低射出压力,防止过度充填.浇口部常易残留过大的内部应力,浇口附近易脆化,特别是直接浇口的部份,易因内部应力而破裂,例如杯状或碗状成形品,易以浇口为中心而发生放射状裂纹.燥.**表示干燥条件依材料类别而定,最好向材料供货商确认.射出成型之实作一.实习目的本实习的目的在于射出成型产品成型实作,一方面熟悉成型实作的步骤,同时了解如何调整成型参数以找出良好的成型条件并解决现场成型的问题,以改善成品质量.二.相关知识、原理及仪器*2-1射出成成型成型条件设定与调整的基本考虑当我们要成型一件物品时,必须考虑以下几点:1.模具尺寸是否与机器最大最小尺寸相吻合.2.此成品开模后所需开模尺寸是否超过机器的最大开模行程3.机器是否能够提供成品需要的总射出行程(量).4.机器是否能够提供成品所需的锁模力.5.此成品所用的原料是否需要事先烘干.6.此成品所用的原料是否可用于现有机器的螺杆.7.塑料原料的成型窗口为何.*2-2重要的成型参数之决定与调整一般来说影响射出成型质量的因素有下列几个重要的参数:●模具●料温●射出速度●射出量●保压切换点●保压压力及时间●锁压力的大小●背压各项成型参数的决定与调整及其对成型和成品可能影响分别说明如下:(1)模温:1.成型收缩率并不是树脂的固有材料之特性,而是随着成型的各种条件和形状而变,模具温度差异所引起的日常变动对于结晶性树脂的影响特别大,而模温在决定成品收缩率上有着极大的影响.基本上若我们可以先固定成型的条件,在模具设计上便可依照此规范定订模具尺寸,但若事先未考虑到,则现场模温便变得很重要了.此外,模温对于某些塑料产品的光泽也有很大的影响.2.在模温机上有一旋转式的调整钮,转动此调整钮达到所需的温度值便可.(2)料温:1.每种材料皆有其适合成型的温度区域;高温时流动性较好,但温度过高材料可能会变质,所以当决定了使用某一材料时,便要决定其成型的温度.(一般的厂商皆会提供材料的软化点及建议的成型温度范围)2.欲调整料温度仅需于功能键F06下输入所需的温度值即可(3)射出速度:1.射出速度通常是越大越好.例如尼龙、PS之类,易急速固化之塑料或肉厚较薄的物品,若其射出速度越慢,在模内越会随着塑料鼻冷却而很快的失去流动性而造成充填不足.但若对硬质如PVC之类,热安定性差的塑料,若以高速射出,则塑料会因热分解,而发生黑条等外观不良现象.2.欲调整速度值于F03下的injection speed调整所需速度值即可.(4)射出量:1.射出量=射出行程╳塑料密度=π/4 D2╳S╳d(D:螺杆直径,S:行程,d:密度)塑料的密度会因当时的温度或压力等不同而有所变化.本机器是以聚苯乙烯(比重1.05)为基准,来作为表示最大射出量(10z=28.4g).射出量应考虑成型品重量及浇道部份的重量,否则会则因成型能力不足而产生充填不足.2.欲调整射出行程有二种方法:a.F03调整metering stroke 可控制进料量的大小.b.F03调整injection stroke 可控制射出量的多少c.F03调整switch point可控制射出量的多少(5)保压切换点1.保压切换点顾名思义,是由射出充填状态切换至保压状态的时刻,越早切换其相对的射出量越少,但可能会减少因射出压力过高而造成的不良现象;同时也可能因充填压力太低而造成短射情形.2.调整切换点于F04调整switch point到所需值便可.(6)保压压力及时间1.保压压力的大小也直接影响成型品的质量,保压压力太大,则开模时成品可能会因过保压而卡在模穴内或断裂,而且也可能会产生毛边.若压力不足,可能会产生收缩等对产品外观不良现象.2.调整保压压力时间,于F05调整至所需的压力即可.(7)锁模力的大小1.锁模力是锁紧模具的最大力,通常以吨表示其单位.锁模力应大于成型品的投影面积╳锁模力,而模穴内的平均压力才不会使塑料鼻压力推开模具.若锁模力太小的话,会产生毛边.2.调整锁模力于F09clamping force调整到所需的值即可(≦140Mpa).(8)冷却时间1.冷却时间影响成型品的收缩.一般而言,冷却时间愈长,收缩也愈大,尤其对结晶性的原料差异更为明显.2.调整冷却时间于F07cooling time调整到所需的值即可.(9)塑料的干燥度1.直接影响到成品质量.若原料中含有湿气,则成型品可能会有气泡或表面会不光滑.2.调整烘料的时间及温度,可改善干燥度的问题.调整烘料机的设定即可.(不同原料有不同的温度及时间)(10)背压:所谓背压便是螺杆进料时给予螺杆的反向压力.1.背压的大小影响到原料的密度,且对射出温度有某种程度的影响.2.调整背压F06back pressure调整到所需值.(不同原料有不同的背压值)。

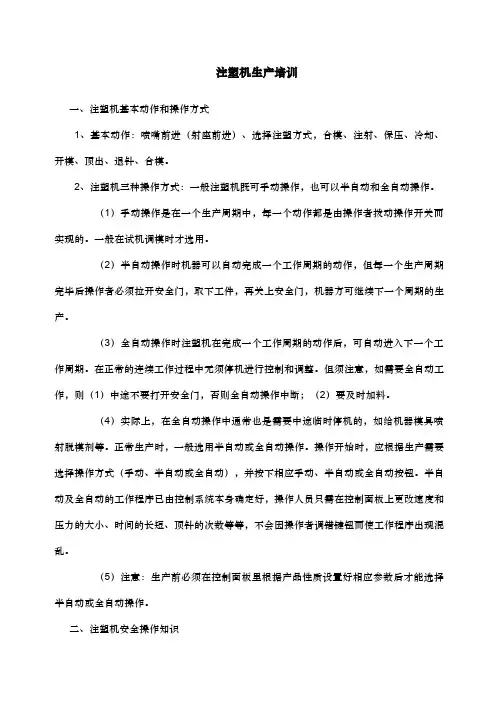

注塑机生产培训一、注塑机基本动作和操作方式1、基本动作：喷嘴前进（射座前进）、选择注塑方式，合模、注射、保压、冷却、开模、顶出、退针、合模。

2、注塑机三种操作方式：一般注塑机既可手动操作，也可以半自动和全自动操作。

（1）手动操作是在一个生产周期中，每一个动作都是由操作者拨动操作开关而实现的。

一般在试机调模时才选用。

（2）半自动操作时机器可以自动完成一个工作周期的动作，但每一个生产周期完毕后操作者必须拉开安全门，取下工件，再关上安全门，机器方可继续下一个周期的生产。

（3）全自动操作时注塑机在完成一个工作周期的动作后，可自动进入下一个工作周期。

在正常的连续工作过程中无须停机进行控制和调整。

但须注意，如需要全自动工作，则（1）中途不要打开安全门，否则全自动操作中断；（2）要及时加料。

（4）实际上，在全自动操作中通常也是需要中途临时停机的，如给机器模具喷射脱模剂等。

正常生产时，一般选用半自动或全自动操作。

操作开始时，应根据生产需要选择操作方式（手动、半自动或全自动），并按下相应手动、半自动或全自动按钮。

半自动及全自动的工作程序已由控制系统本身确定好，操作人员只需在控制面板上更改速度和压力的大小、时间的长短、顶针的次数等等，不会因操作者调错键钮而使工作程序出现混乱。

（5）注意：生产前必须在控制面板里根据产品性质设置好相应参数后才能选择半自动或全自动操作。

二、注塑机安全操作知识养成良好的注塑机操作习惯对提高机器寿命和生产安全都大有好处。

1、开机之前：（1）检查电器控制箱内是否有水、油进入，若电器受潮，切勿开机。

应由维修人员将电器零件吹干后再开机。

（2）检查供电是否正常。

（3）检查急停开关，前后安全门开关是否正常。

（4）检查各冷却管道是否畅通，并对油冷却器和机筒端部的冷却水套通入冷却水。

（5）检查各活动部位是否有润滑油（脂），并加足润滑油。

（6）打开电热，对机筒各段进行加温。

当各段温度达到要求时，再保温一段时间，以使机器温度趋于稳定。

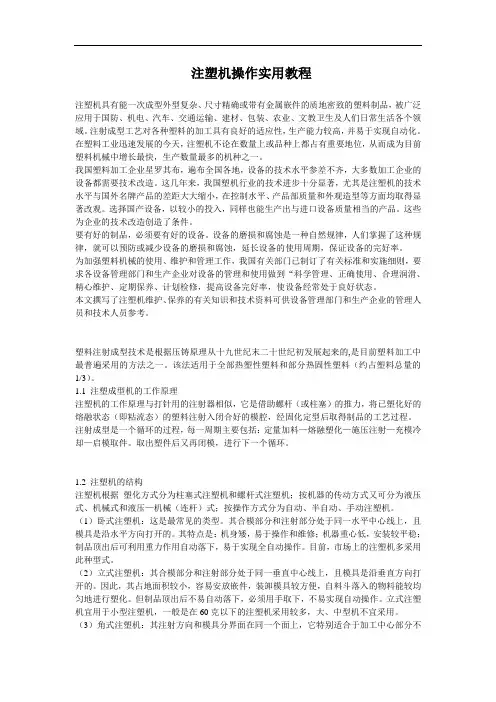

注塑机操作实用教程注塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品，被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。

注射成型工艺对各种塑料的加工具有良好的适应性，生产能力较高，并易于实现自动化。

在塑料工业迅速发展的今天，注塑机不论在数量上或品种上都占有重要地位，从而成为目前塑料机械中增长最快，生产数量最多的机种之一。

我国塑料加工企业星罗其布，遍布全国各地，设备的技术水平参差不齐，大多数加工企业的设备都需要技术改造。

这几年来，我国塑机行业的技术进步十分显著，尤其是注塑机的技术水平与国外名牌产品的差距大大缩小，在控制水平、产品部质量和外观造型等方面均取得显著改观。

选择国产设备，以较小的投入，同样也能生产出与进口设备质量相当的产品。

这些为企业的技术改造创造了条件。

要有好的制品，必须要有好的设备。

设备的磨损和腐蚀是一种自然规律，人们掌握了这种规律，就可以预防或减少设备的磨损和腐蚀，延长设备的使用周期，保证设备的完好率。

为加强塑料机械的使用、维护和管理工作，我国有关部门已制订了有关标准和实施细则，要求各设备管理部门和生产企业对设备的管理和使用做到“科学管理、正确使用、合理润滑、精心维护、定期保养、计划检修，提高设备完好率，使设备经常处于良好状态。

本文撰写了注塑机维护、保养的有关知识和技术资料可供设备管理部门和生产企业的管理人员和技术人员参考。

塑料注射成型技术是根据压铸原理从十九世纪末二十世纪初发展起来的,是目前塑料加工中最普遍采用的方法之一。

该法适用于全部热塑性塑料和部分热固性塑料（约占塑料总量的1/3）。

1.1 注塑成型机的工作原理注塑机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔，经固化定型后取得制品的工艺过程。

注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。

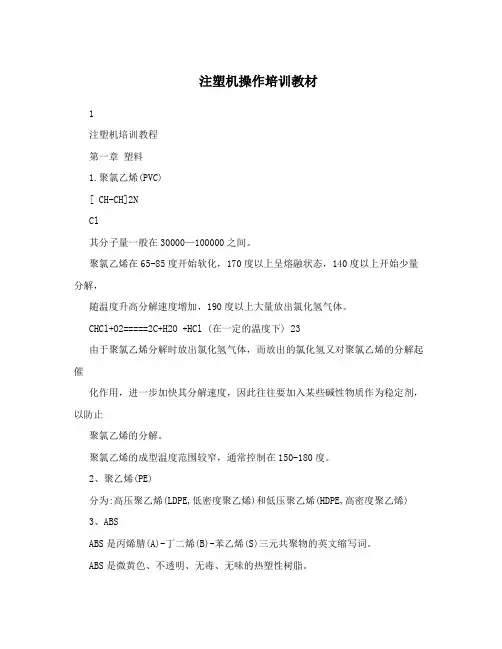

注塑机操作培训教材1注塑机培训教程第一章塑料1.聚氯乙烯(PVC)[ CH-CH]2NCl其分子量一般在30000—100000之间。

聚氯乙烯在65-85度开始软化，170度以上呈熔融状态，140度以上开始少量分解，随温度升高分解速度增加，190度以上大量放出氯化氢气体。

CHCl+O2=====2C+H2O +HCl (在一定的温度下) 23由于聚氯乙烯分解时放出氯化氢气体，而放出的氯化氢又对聚氯乙烯的分解起催化作用，进一步加快其分解速度，因此往往要加入某些碱性物质作为稳定剂，以防止聚氯乙烯的分解。

聚氯乙烯的成型温度范围较窄，通常控制在150-180度。

2、聚乙烯(PE)分为:高压聚乙烯(LDPE,低密度聚乙烯)和低压聚乙烯(HDPE,高密度聚乙烯)3、ABSABS是丙烯腈(A)-丁二烯(B)-苯乙烯(S)三元共聚物的英文缩写词。

ABS是微黄色、不透明、无毒、无味的热塑性树脂。

成型温度:4、AS 是丙烯腈(A)-苯乙烯(S)二元共聚物的英文缩写词。

成型温度:11第二章塑料机的按键说明及操作显示面板锁模射胶熔胶其它功能温度时间模号7 8 9 0输入 4 5 6监示 1 2 3半自动全自动手动电眼马达电热射胶抽胶调模开模锁模调模前调模后座进座退熔胶清料顶退入芯1 出芯1 吹风1 吹风2 顶进多次顶入芯2 出芯2 慢速润滑续那个SW1 SW2 SW3 SW4 ?- ?+211、页面选择键锁模:开模/锁模参数设定页面射胶:射胶参数设定页面熔胶:熔胶/抽胶参数设定页面其它:射台/顶针/调模/出入芯/安全门参数设定页面功能:功能设定页面温度:温度设定页面时间:时间设定页面模号:模号/网络/IC卡设定页面2、数字键0至9数字键在数据设定页面为输入数据用，当电子锁处于“关”状态时，此十个数字键和删除键被锁定，确保资料不被随意更改。

在主页面时按“9”数字键进入监测菜单页面。

9 监测菜单页面监示监示键，再任何时刻按下此键便进入监视页面3、游标键跳行键，按此键光标会跳至上一行输入数据项换列键，按此键光标会跳至右一列输入数据项换列键，按此键光标会跳至左一列输入数据项跳行键，按此键光标会跳至下一行输入数据项输入输入键，主要用于确认选择键4、操作模式选择键手动手动(转换条件:任意状态)半自动半自动(转换条件:温度达到设定值或无温度报警)全自动半自动(转换条件:温度达到设定值或无温度报警)各键的左上角有一指示灯，但按下其中某一键后，该指示灯会点亮，表示注塑机正处于该状态。

注塑机操作手册.txt如果你同时爱几个人，说明你年轻；如果你只爱一个人，那么，你已经老了；如果你谁也不爱，你已获得重生。

积极的人一定有一个坚持的习惯。

更多搜索：射出成型A63-I500 NRTC射出成型机操作手册弘讯科技股份有限公司目录一.操作面板使用说明:1-1.萤幕键盘:1-2.资料设定的存储:二,画面说明2-1,开机步骤:2-2,操作画面说明:2-3,开关模资料设定:三,射出/储料/射退设定:3-1.射出/保压设定:3-1-2 射出/保压切换3-1-2 射出监测及上下限3-2.储料/冷却画面说明:四,脱模/座台/调模/吹气条件设定:4-1,脱模/座台/调模资料五,中子使用说明:六,其它条件及功能选择:七,温度设定八,自动警报使用说明:九.模具读取及存储十,参数10-1 参数110-2 参数210-3 参数3十一,归零资料画面十二,版本/日期/时间设定画面十三,输出入检测十四,系统压力检测画面十五,输出/输入检测分配十六,参数表十八,机械手装设使用说明附件一:一.操作面板使用说明:1-1.萤幕键盘:键盘使用注意事项:如果设定的数字超过最大值(例如:压力140 ,流量99),游标将停止在该栏内不动,请重新输入.解决方法:请按删除键,重新输入正确资料.1-2.资料设定的存储:料栏位输入数字正确,并且满格游标会自动索引到下一个资料栏位.二,输入资料后按输入键或方向键,选择下一设定栏位.三,输入完资料后按设定键储存资料,并且回到操作状态画面.四, 更换画面,将设定的资料存入暂存模组记忆体,以确保停电时,资料不会遗失.如需将暂存的模组资料存入其它模组时请在手动状态下,使用模组储存功能来完成.键盘作为使用者与机器沟通的界面,而机器运行状态显示于操作画面中.1-3,操作按键手动键: 此键具有多项功能,除了使自动状态恢复为手动尚可做警报清除及不正常状况之清除,本即是一个还原键.半自动键: 按下此键时,机器处于自动循环,每一循环开始,均需开关安全门一次,才能继续下一个循环.电眼自动键: 按下此键时,机器处于自动循环,唯每一个循环结束时,于4秒内检查成品是否有掉落通过检出电眼,若无,代表成品还留在模内;此时,机器停止警报动作.荧幕将显示"脱模失败".时间自动键: 按下此键时,机器进入全自动循环,除非有警报发生,否则机器在循环结束后,即进行下一个循环.(此时检出电眼自动失效)注:凡由手动状态按下自动键转入自动操作时,均需开关安全门一次,确保模内无异物,才进行关模.调模使用:本键提供两项功能,按第一次为粗调模,荧幕显示由手动切换为粗调模,在此状态下,调模进退才能动作,同时为了方便及安全装设模具,此时操作开关模,射出,储料,射退,座台进退的压力速度均使用内设的低压慢速,运动中也不随着位置变化而变换压力速度,但开模,储料及射退会随位置到达而停止,因此在装设模具时,请务必使用粗调模.按第二此时为自动调模,在操作者将模具装好后,设定好开关模所需的压力,速度,位置等参数后,可使用自动调模,当安全门关上后,电脑会依所设定的关模高压自动的调整模厚,直至所设定的高压与实际压模压力一致才完成,当所有制听到警报一响,既是自动调模完成,可以准备下一步骤了.如要恢复手动,直接按下手动键即可,但注意于调模状态下是无法进入自动状态的,需恢复为手动才可以.1-4,操作模式按键开模键: 于手动状态下,按此键会依设定资料进行开模,若有设定中子动作,则会连锁进行设定的动作,手放开此键则开模停止.关模键: 于手动状态下关上安全门,按此键既会依设定资料进行关模,若有设定中子动作,则会连锁进行设定的动作,有设定机械手,则机械手须复归,托模在前会自动退回,放开此键则关模动作停止.射胶键: 于手动状态下,当温度开关"ON",料管温度已到达设定值,且预温时间已到,按此键则进行射出,中途会依所设定值而分段进入保压,最后为保压末段的压力及速度,放开此键则停止射出.倒索键: 射退启动条件与射出相同,当射出位置在射退终之前,按此键则做射退动作,手放开即停止.托模退: 当托模离开后退限位开关,按下此键则会将托模退回后退限位开关上.托模近: 托模近动作必须在开模终的位置上,且中子均已退回,托模次数有设定前进及后退限位开关正常,按此键,会按照托模次数作连续作动作.座台近: 于手动下,任何位置座近均可动作,可是当座近接触座近终时,会转换为慢速前进,以防止射嘴与模具的撞击,以便达到保护模具的效果.座台退: 于手动下,按此键,则进行座台退,接触座退终亦不停止,以方便使用者清洗料管或装设模具.熔胶键: 于手动状态下,储料启动条件与射出相同,当射出位置在储料终之前时,按下此键即放开,本键会自动保持至储料完成,若于中途要停止该动作,再按一次即可.自动清料: 操作者若欲清除料管中的残料时,按下此键根据储料页中设定的清料次数和储料时间做自动清料的动作.吹气: 吹气功能选用,于手动下按下公模吹气键,可于开关模的任何位置依设定的吹气时间进行吹气.润滑: 手动状态下按下此键,则可使润滑油泵浦打开.马达开: 于手动下,按此键则油泵浦马达运转,再按一次则油泵浦马达停止,自动时此键无效,状态显示画面会显示马达图形.电热开关: 于手动下按此键后,料管会开始送温,欲关掉电热仅再按一次即可(自动时此键无效),状态显示画面会显示电热图形.1-5,模具调整按键调模近: 当处于粗调模下,按下此键,刚开始时调模会往前进一个,此处可做为微动调模,则依手按的次数而决定调模前进的距离,若手按着不放于一秒钟后,调模一直往前进做长距离的调整,而当手放开时即停止.调模退: 动作方式同上,仅方向相反,此调模是往后退的,当退到极限开关处时,将会停止调退动作,以避免危险.中子A近中子A退: 中子A功能选用,于手动下按下近或退键,可于开关模的任何位置,依设定之压力速度时间等条件进行中子A进退.中子B近中子B退: 中子B功能选用,于手动下按下近或退键,可于开关模的任何位置,依设定之压力速度时间等条件进行中子B进退.二,画面说明2-1,开机步骤:打开机器电源,萤幕显示机器厂商资料,画面如下:此时请按数字键或画面选择键,进入操作画面,机械进入手动状态,等待下一动作.2-2,操作画面说明:注:如果想要把开模数归零,请在其它画面下于手动时选择开模数归零选择1 键,再按下输入键即可.液晶的亮度可以在主画面时,由面板上下键来调节,按向上键液晶亮度变亮,按向下键亮度变暗,数据可以由主画面上的数值体现.2-3,开关模资料设定:按开关模键设定以下资料,请先按下调模使用(于粗调模状态下)…关模快速: 设定关模启始快速.关模低压: 设定关模低压段.关模高压: 设定关模高压段.开模#1慢: 开模的启始慢速.开模快速: 设定开模启始快速.开模#2慢: 开模的最终慢速.以下是位置设定参考:0.4mm为模具膨胀因素,以弥补冷热模时的差异.三,射出/储料/射退设定:3-1.射出/保压设定:请按射出键入以下画面介绍至此,举例说明;若想更改或检查射出等资料,请按下射出键择射出画面,设定游标便会显示于第一项资料中.例如:射出画面如下,若射出压力原为50kg/cm ,速度为50% ,欲提高为80kg/cm ,速度为90%. 射出画面出现后,可在射出一压力栏位内直接输入设定的数值80,输入数字后离开该栏位或再按输入键确认.此时按下右键同法设定射出一流量为90.(当资料栏位输入的数字已满并且正确,会自动跳到下一个资料栏位)3-1-1 .射出成型条件设定:3-1-2 射出/保压切换当射出开始时,同时射出计时也同时计算位置,依照原料之流动性不同,如果流动性较佳,则射出位置比计时先到达保压之切换点则射出完成进入保压,未到达的计时则不再计时直接进入保压,如果流动性较差,则计时完成而射出位置还未到达切换点,一样不等位置到达,直接进入保压.因此使用上须注意以下几点:1. 原料流动性较平均:可在测得保压点后,再射出时间加几秒,以使为补偿.2. 原料流动性较佳: 譬如混合次料,射出较不稳定以使用计时较佳,将保压切换点减小,以计时来控制.3. 原料流动性较差: 以位置来控制保压点较佳,将计时加长,使射出位置计时到达保压点.※注:保压切换点即模内成型已达95%,射出位置已难再前进,数字变换很慢,必须变换压力使成品完全成型,该位置可在操作画面观察到,设定在射出三段终.3-1-2 射出监测及上下限当整个行程结束,在转为储料的一瞬间,该射出的最后停止位置,也就是残料的长度,是我们拿来判断该模成品是否良好的依据,称之为射出监测点,同时每模成品都有些许误差,为了给一个可容许的误差,我们以检监点为基准,设定了上限及下限,形成了一个范围,结束时未到达上限的,我们视为射出不足或料头阻塞,超过下限的,我们视为溢料或储料不足,如此在成品未开模前我们即可得知该模为良品,可作为事先之准备.下限(-50) 上限(+50)0 50 100 150射出监测点,在自动开始第10模时,电脑自动输入,可不必设定,至于上下限,可以以下列方式求得.例如:在成品已成型良好的状况下,连续记录20模的成品都是好的,我们取其中误差最大的两模做为上下限.3-2.储料/冷却画面说明:射出键按两次即进入射出第二页,为储料射退等资料冷却计时:冷却计时与储料同时计时,如果储料时间大于冷却计时的时候,无法在操作画面的动作显示部分看到冷却计时.储前冷却:射出完成之后先做冷却计时,再作储料动作,适合发泡材料时使用.射退模式:若设定为1,则射退的动作需等待冷却动作的完成之后才射退,若不选保持为原来的0,则为一般标准动作在储料之后动作.储料#1:设定储料一次,压力,速度和终止位置.储料#2:设定储料二次,压力,速度和终止位置.射退:射退可设定压力速度,其终止位置,若不用射退动作其终止位置设定与储料二终止位置相同.自动清料计数/计时:自动清料的功能为更换塑料时使用,计数是料管内的塑料作几次清料的射出,计时是螺杆旋转的计时(即落料计时).四,脱模/座台/调模/吹气条件设定:4-1,脱模/座台/调模资料按托模键可设定以下资料托模方式共有3种可以选择:0=停留:固定使用于半自动(即使按下全自动按键仍为半自动控制及显示),当托进到达前进限时停止,等待下一模开始时才后退.1=定次托:按设定次数做托模进和托模退动作,最后一次退回到托退终.2=震动脱:托进在前端做快速震动使成品脱落,震动距离通常由时间控制.托模次数:托模进退所需的次数.当次数设定为0时,脱模功能不使用.调模设定:调模的慢速是作为托模进,退启动的速度使用,一旦调模盘开始计数后,则转换为快速动作,至于计数电脑将自动计算,无须设定.座台设定:压力:设定座台前进后退的油压压力.速度:设定适合的座台活动速度,在座台快速前进直到到达终止位置,然后座台前进会转成慢速动作,直到慢速计时完成.(座台进的慢速动作其压力,流量,动作时间在参数内设定)公母模吹气:本机提供固定及活动模板吹气(选用),可做公模及母模分别吹气,以位置控制动作点,时间计时吹气延迟时间,若托模以完毕,须等待吹气完成,才能关模.利用此一功能可使用在需要吹气托模的模具上.延迟计时表示自开模动作开始后多久才吹气.即延时计时到达,吹气动作开始,吹气长短由计时栏控制.五,中子使用说明:本机电路附有标准A,B两组中子(含二组绞牙),使用前请先确模具的配备及方式如何,在设定功能选择.请按中子键进入以下画面:再按中子键一次进入中子B画面:模板位置:显示模板现在位置.中子即是抽心插心或抽芯插芯动作,也就是模具需于关模进程中,用油压缸将芯心插入模内以待射出,而在开模行程中将芯心抽出回复原状,此功能多半使用于成品需中空的模具.在自动状态中射出与中子是同时迫近以防中子因射出而收缩,所以中子与绞牙不可混用.绞牙是指成品需加工有牙纹的,配合油压马达做旋转的定位控制.但在选用以上功能时,请检查机器有无配属相关的油路开关,因为此功能乃非标准配备.中子设定:电脑最多提供三组中子控制,但须依您机器油路配备而定,每组中子皆可依您要求分开设定压力,速度,动作时间,动作位置.A组功能/控制: 使用第一组参数(功能)来选择动作模式,使用第二组参数(控制)来选择动作方式.B组功能/控制: 使用第一组参数(功能)来选择动作模式,使用第二组参数(控制)来选择动作方式.功能: 选择中子模式,是一般的抽心插心动作,选择绞牙模式是指成品需要加工有牙纹.控制: 若选用中子模式,可选用行程控制或时间控制,若选绞牙模式可选用行程控制,时间控制,计数控制.1.行程控制: 中子动作的移动利用行程开关来做终点位置确认,在生产周期中等待到达动作位置,中子将会动作到接触行程开关,若行程开关未接触到,那机器便会停止.2.时间控制: 利用设定时间来控制中子进退,在生产周期中,到达中子动作位置,若中子动作以时间设定,则中子动作不是利用行程开关控制而是时间,所以时间控制不会有行程开关的保护功能.3.计数控制: 利用设定旋转齿数来控制绞牙动作,使用此功能必须在绞牙转动的齿轮上加装感应开关来计算所旋转的齿数. 此方式来绞牙,其控制标准度比时间方式高,只有使用A组中子来做绞牙动作,其在关模终点有第二次绞牙退动作,且只有使用计数控制才有第二次绞牙退动作.六,其它条件及功能选择:按下其它键出现画面如下:再循环延迟:每一循环开始结束在关模之前的延迟时间.开模总数: 成品总计数设定,设定0为不使用.开模数到达后,机器会警报通知.开模数归零: 设为1时操作画面的开模数会清为0.开模装数: 成品单位数达到时,会立即显示报警提醒用户可装箱,报警提示一下机器非正常动作.关模快速: 关模差劲使用时可配合机械油路使锁模加快.开模座退: 座台活动设定可选择储料后或冷却后开模前座退.或是设定为0,在自动循环中不座退.安全门自动:若机器上有装设自动安全门系统,则此处须设定为1,否则手动安全门开关失效. 机械手:机台使机械手时请设定为1.畜压器:氦气辅助射出,机器若有此功能,请设定为1.七,温度设定按温度键可设定以下资料本机采模糊式(FUZZY)温度控制,当温度开关打开后,加温状态会显示在画面中状态栏位(现在温度的左侧).温度状态显示说明空白:电热开启且实际温度在所设定温度上下限之内.1 :电热关闭且实际温度在所设定温度上下限之内.:电热开启且实际温度不在所设定温度上下限之内.3 :电热关闭且实际温度不在所设定温度上下限之内.现在温度异常显示777:表示电源中断.888:表示温度感应线断.999:表示温度超过最大值.自动加温设定24小时加温: 为自动加温控制,若设定1,在加温时间到达电脑会自动开电热(但电脑电源不可关掉).加温时间: 指电脑自动开电电热时间.八,自动警报使用说明:按其它键两次出现警报设定画面如下:警报说明全程计时:当警报状态为1时,表示已进入自动监测的状态;若右侧的全程计时超过左侧的上限值,则会进入"全程未定时完成"警报.关模低压:当当警报状态为1时,表示已进入自动监测的状态;若右侧的低压计时超过左侧的低压上限值,则会进入"开模未到定位"警报,并且自动退模.开模高压:当警报状态为1时,表示已进入自动检测的状态;若右侧的高压计时超过左侧的高压上限值,则会进入"关模未到定位"警报,并且自动退模.储料计时:当警报状态为1时,表示已进入自动检测的状态;若右侧的储料计时超过左侧的上限值,则会进入"储料未定时完成"警报.射出监控:当警报状态为1时,表示已进入自动检测的状态;若右侧的射出完位置与在左侧的值差不在监控容许范围内则会进入"射出监控失败"警报.射出监控:+/-这是自动监控的容许范围值,愈小愈能控制成品的良品!本机采用最新式自动警报设定,电脑于自动循环时会自行读取实际的行程计时,使用不必设定,当某一动作时间超过计时,则自动发出警报,以提醒使用者排除,使用方法如下列:刚开始生产成品还未稳定,此时自动警报未开,但使用电脑内部参数作为警报计时,超过该时间仍会进警报,惟时间较长,较不精确.自行修改自动警报内任一项目计时,必须于自动警报为1时,即警报开状况下设定资料才有效,若一开机既设定资料,则电脑在第十模读取实际时候,会将原设定资料清除.九.模具读取及存储读取与存取模具的画面靠模号键切换.在更改模具前,请先确认是否要存储该模具资料.十,参数10-1 参数1按检测键一次,输入密码再按ENTER后即进入.10-2 参数2按键一次进入画面.10-3 参数3再按键一次进入画面.请参考操作手册的参数指引页内有列表参数和说明十一,归零资料画面1.请再按键一次即进入归零画面:因为更换位置尺或某些机械零件修改,所以须重新校正归零(只能在手动状态下)2. 请再按键一次即进入组态画面:此画面可更改主机部分代码.十二,版本/日期/时间设定画面选择后按I 键,即进入系统说明画面:12-1版本资讯再按键一次进入版本资讯画面.维修人员可经由此记录了解系统资料及机型,方便日后联络时使用.12-3 睡眠模式再按键一次进入睡眠模式画面.根据您的设定资料来保护LCD画面并且增长其使用寿命.显示控制:可选择画面显示的字为白色或黑色.中英切换:选择您要的语言.十三,输出入检测13-1 输出检测画面(PB)可经由此画面来确认控制器是否有接收到相对应的输入讯号,若在机器运转中遇到INPUT信号有问题,可经由此画面来确认控制器是否有接收到相对应输入信号.在您在确认PB信号前显示1代表输入正常,若显示0代表输入信号未收到.假如I/O板的INPUT信号故障,可用PB-A 解决PCB板故障问题.操作方式请参考输出入检测分配画面,在输入检测画面中,提供您所有输入信号的定义点.13-2 输入检测画面(PC)选择您要输出的阀,然后输入1,来确认控制器输出信号有没有送到您指定的电磁阀上,加使输出板故障,可用PC-A分配来解PCB板故障问题,操作方式,请参考输出入点的分配画面.假如您需关掉测试点,请输入0,来终止output测试.十四,系统压力检测画面十五,输出/输入检测分配15-1 输入检测(PB)分配假若PCB板故障,您可以将故障点转换到未使用的输入点上.15-2 输出检测(PC)分配假若PCB板故障,您可以将故障点转换到未使用的输出点上.十六,参数表16-1参数1NO.关模关模初Ramp最大值时—最初的压力/速度上升时间最大值1关模压力Ramp—关模压力上升斜率时间2关模流量Ramp—关模速度上升斜率时间3关模装模压力—粗调时关模压力4关模装模流量—粗调时关模速度5自调模关模低压计时—自动调模第一次关模计时6关模低压延迟进计时—关模低压压力,速度延迟送7关模低压阀延迟计时—关模低压阀延迟送8关模高压阀延迟计时—关模高压阀延迟送9关模高压延迟进计时—关模高压压力,速度延迟送NO.开关模关模高压保持计时—关模完,保持阀,压力,速度,延迟切1关模完阀切计时—关模完,关模阀延迟切2关模差动阀延迟开计时3开模位置有效区—在开模有效区,允许中子和脱模动作4开模快速压力Ramp5开模快速流量Ramp6789NO.开模开模压力Ramp—开模压力上升斜率时间1开模流量Ramp—开模速度上升斜率时间2开模快速#2慢压力Ramp—开模快速转开模#2慢压力.下降斜率时间3开模快速#2慢流量Ramp—开模快速转开模#2慢速度.下降斜率时间4开模装模压力—粗调时开模压力5开模装模流量—粗调时开模速度6开模泄压计时—开模前泄压计时7开模#1慢低压阀延迟送—开模一慢PC22阀延迟送8开模完延迟计时—开模完,压力速度延迟切9开模完延迟切阀计时—开模完,阀延迟切NO.D/AD/A输出值有增减设定为1-选择1,不依照程式内设压力曲线,使用下列参考数值来送压力曲线10kg(0%)D/A输出值—请用%来对压力曲线输入所需要的压力值210kg(7%)D/A输出值—请用%来对压力曲线输入所需要的压力值320kg(14%)D/A输出值—请用%来对压力曲线输入所需要的压力值430kg(21%)D/A输出值—请用%来对压力曲线输入所需要的压力值555kg(39%)D/A输出值—请用%来对压力曲线输入所需要的压力值685kg(61%)D/A输出值—请用%来对压力曲线输入所需要的压力值7120kg(86%)D/A输出值—请用%来对压力曲线输入所需要的压力值8140kg(100%)D/A输出值—请用%来对压力曲线输入所需要的压力值9NO.D/A流量D/A值有增减设定为1-选择1,不依照程式内设流量曲线,使用下列参考数值来送流量曲线1流量(0%)D/A输出值—请用%来对流量曲线输入所需要的流量值2流量(7%)D/A输出值—请用%来对流量曲线输入所需要的流量值3流量(14%)D/A输出值—请用%来对流量曲线输入所需要的流量值4流量(21%)D/A输出值—请用%来对流量曲线输入所需要的流量值5流量(39%)D/A输出值—请用%来对流量曲线输入所需要的流量值6流量(61%)D/A输出值—请用%来对流量曲线输入所需要的流量值7流量(86%)D/A输出值—请用%来对流量曲线输入所需要的流量值8流量(100%)D/A输出值—请用%来对流量曲线输入所需要的流量值916-2参数2NO.射出射出压力Ramp—射出压力上升斜率时间1射出流量Ramp—射出速度上升斜率时间2射出装模压力—粗调时射出压力3射出装模流量—粗调时射出速度。

注塑机操作实用教程注塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品，被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。

注射成型工艺对各种塑料的加工具有良好的适应性，生产能力较高，并易于实现自动化。

在塑料工业迅速发展的今天，注塑机不论在数量上或品种上都占有重要地位，从而成为目前塑料机械中增长最快，生产数量最多的机种之一。

我国塑料加工企业星罗其布，遍布全国各地，设备的技术水平参差不齐，大多数加工企业的设备都需要技术改造。

这几年来，我国塑机行业的技术进步十分显着，尤其是注塑机的技术水平与国外名牌产品的差距大大缩小，在控制水平、产品内部质量和外观造型等方面均取得显着改观。

选择国产设备，以较小的投入，同样也能生产出与进口设备质量相当的产品。

这些为企业的技术改造创造了条件。

要有好的制品，必须要有好的设备。

设备的磨损和腐蚀是一种自然规律，人们掌握了这种规律，就可以预防或减少设备的磨损和腐蚀，延长设备的使用周期，保证设备的完好率。

为加强塑料机械的使用、维护和管理工作，我国有关部门已制订了有关标准和实施细则，要求各设备管理部门和生产企业对设备的管理和使用做到“科学管理、正确使用、合理润滑、精心维护、定期保养、计划检修，提高设备完好率，使设备经常处于良好状态。

本文撰写了注塑机维护、保养的有关知识和技术资料可供设备管理部门和生产企业的管理人员和技术人员参考。

塑料注射成型技术是根据压铸原理从十九世纪末二十世纪初发展起来的,是目前塑料加工中最普遍采用的方法之一。

该法适用于全部热塑性塑料和部分热固性塑料（约占塑料总量的1/3）。

1.1 注塑成型机的工作原理注塑机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。

注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。

注塑机操作手册1 操作方式操作手册里面的说明可让您对HMI的面板按键及屏幕画面更熟悉。

假如找不到您要的或想寻找更多按键及屏幕画面的相关数据, 请查询操作画面的相关部份。

1.1 开关模单元的设定当您在更换模具时, 请完全依照机械厂人员所教您的方法,以避免造成人员受伤。

当模具安装完成后，请确定模具，座台及射出单元是否已调好整适当数据，以避免机器的损坏. 除此之外, 您必须确定料管是否与模具连接好及模具是否已被安全地固定好。

1。

1.1 如何调整模具厚度(直压机不使用此部份)在重新装置模具时, 使用调模按键去调整模具的厚度。

按“调模进”键来调整减少模具厚度（降低在静态模座及动态模座之间距离) 或按“调模退”键来调整增加模具厚度（增加在静态模座及动态模座之间距离）。

持续按此键,模座会连续动作.此模座将会面慢慢移动和停止。

持续按此键维持1秒以上模座将开始连续移动, 放开此键将停止模座的移动.假如您按此键并立即的放开, 此模座将慢慢的移动及停止也就是所谓“微调"。

您可以重复操作将模座移到所要求的位置.关机并安装新的模具。

当您已经安装好新的模具，请关上安全门并开机然后按调模使用键，才可使用手动调模动作。

模具更换之后，您可在托模画面中（也就是屏幕上的F2)来改变调模的速度及压力设定。

假如有必要, 您也可为新的模具设定模具数据或加载已设定好的模具数据。

当调整的数据设定完成后，再按一次调模使用键来关闭模具。

当模具关闭之后，控制器会照我们所设定的数据执行自动调模。

当自动调模已经执行完成, 所有的动作将会停止并且会发出警报声。

此时，就会退回手动的状态下。

请注意: 为了安全起见，必须先回到手动模式下，才可使用模具调整键或手动键.假如您想要使用其它的模块, 请在手动模式状态下再改变您想要的模块.假如在模具调整当中您遇上问题，请按下手动键，来为紧急重制停止动作.1.1.2 关模及如何保护模具关模可执行四段压力速度：关模快#1, 关模快#2，关模低压和关模高压。

注塑机操作实用教程注塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品，被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。

注射成型工艺对各种塑料的加工具有良好的适应性，生产能力较高，并易于实现自动化。

在塑料工业迅速发展的今天，注塑机不论在数量上或品种上都占有重要地位，从而成为目前塑料机械中增长最快，生产数量最多的机种之一。

我国塑料加工企业星罗其布，遍布全国各地，设备的技术水平参差不齐，大多数加工企业的设备都需要技术改造。

这几年来，我国塑机行业的技术进步十分显著，尤其是注塑机的技术水平与国外名牌产品的差距大大缩小，在控制水平、产品内部质量和外观造型等方面均取得显著改观。

选择国产设备，以较小的投入，同样也能生产出与进口设备质量相当的产品。

这些为企业的技术改造创造了条件。

要有好的制品，必须要有好的设备。

设备的磨损和腐蚀是一种自然规律，人们掌握了这种规律，就可以预防或减少设备的磨损和腐蚀，延长设备的使用周期，保证设备的完好率。

为加强塑料机械的使用、维护和管理工作，我国有关部门已制订了有关标准和实施细则，要求各设备管理部门和生产企业对设备的管理和使用做到“科学管理、正确使用、合理润滑、精心维护、定期保养、计划检修，提高设备完好率，使设备经常处于良好状态。

本文撰写了注塑机维护、保养的有关知识和技术资料可供设备管理部门和生产企业的管理人员和技术人员参考。

塑料注射成型技术是根据压铸原理从十九世纪末二十世纪初发展起来的,是目前塑料加工中最普遍采用的方法之一。

该法适用于全部热塑性塑料和部分热固性塑料（约占塑料总量的1/3）。

1.1 注塑成型机的工作原理注塑机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。

注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。

注塑机操作实用教程注塑机具有能一次成型外型复杂、尺寸精确或带有金属嵌件的质地密致的塑料制品，被广泛应用于国防、机电、汽车、交通运输、建材、包装、农业、文教卫生及人们日常生活各个领域。

注射成型工艺对各种塑料的加工具有良好的适应性，生产能力较高，并易于实现自动化。

在塑料工业迅速发展的今天，注塑机不论在数量上或品种上都占有重要地位，从而成为目前塑料机械中增长最快，生产数量最多的机种之一。

我国塑料加工企业星罗其布，遍布全国各地，设备的技术水平参差不齐，大多数加工企业的设备都需要技术改造。

这几年来，我国塑机行业的技术进步十分显著，尤其是注塑机的技术水平与国外名牌产品的差距大大缩小，在控制水平、产品内部质量和外观造型等方面均取得显著改观。

选择国产设备，以较小的投入，同样也能生产出与进口设备质量相当的产品。

这些为企业的技术改造创造了条件。

要有好的制品，必须要有好的设备。

设备的磨损和腐蚀是一种自然规律，人们掌握了这种规律，就可以预防或减少设备的磨损和腐蚀，延长设备的使用周期，保证设备的完好率。

为加强塑料机械的使用、维护和管理工作，我国有关部门已制订了有关标准和实施细则，要求各设备管理部门和生产企业对设备的管理和使用做到“科学管理、正确使用、合理润滑、精心维护、定期保养、计划检修，提高设备完好率，使设备经常处于良好状态。

本文撰写了注塑机维护、保养的有关知识和技术资料可供设备管理部门和生产企业的管理人员和技术人员参考。

塑料注射成型技术是根据压铸原理从十九世纪末二十世纪初发展起来的,是目前塑料加工中最普遍采用的方法之一。

该法适用于全部热塑性塑料和部分热固性塑料（约占塑料总量的1/3）。

1.1 注塑成型机的工作原理注塑机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。

注射成型是一个循环的过程，每一周期主要包括：定量加料—熔融塑化—施压注射—充模冷却—启模取件。

注塑机使用1、刚开机时产品跑披锋（飞边），生产一段时间后产品缺胶的原因及解决方案。

刚开机时注塑机料管内的熔胶由于加热时间长，熔胶粘度低，流动性好，产品易跑披锋，生产一段时间后由于熔胶不断把热量带走，造成熔胶不足，粘度大，流动性差，使产品缺胶。

在生产一段时间后，逐渐提高料管温度来解决。

2、在生产过程中，产品缺胶，有时增大射胶压力和速度都无效，为什么？解决方案。

生产一段时间后由于熔胶不断把热量带走，造成熔胶不足，粘度大，流动性差，使产品缺胶。

提高料管温度来解决。

3、产品椭圆的原因及解决方法。

产品椭圆是由于入胶不均匀，造成产品四周压力不匀，使产品椭圆，采用三点入胶，使产品入胶均匀。

4、精密产品对模具的要求。

要求模具村料钢性好，弹变形小，热涨系数小。

5、产品耐酸试验的目的。

产品耐酸试验是为了检测产品的内应力，和内应力着力点位置，以便消除产品内应力。

6、产品中金属镶件受力易开裂的原因及解决方法。

产品中放镶件，在注塑时由于热泪盈眶熔胶遇到冷镶件，会形成内应力，使产品强度下降，易开裂。

在生产时，对镶件进行预热处理。

7、模具排气点的合理性与选择方法。

模具排气点不合理，非但起不到排气效果，反而会造成产品变形或尺寸变化，所以模具排气点要合理。

选择模具排气点，应在产品最后走满胶的地方和产品困气烧的地方开排气。

8、产品易脆裂的原因及解决方法。

产品易脆裂是产品使用水口料和次料太多造成产品易脆裂，或是料在料管内停留时间过长，造成胶料老化，使产品易脆裂。

增加新料的比例，减少水口料回收使用次数，一般不能超过三次，避免胶料在料管内长时间停留。

9、加玻纤产品易出现泛纤的原因及解决方法。

是由于熔胶温度低或模具温度低，射胶压力不足，造成玻纤在胶内不能与塑料很好的结合，使泛纤出现。

加高熔料温度，模具温度，增大射胶压力。

10、进料口温度对产品的影响。

进料口温度的过高或过低，都会造成机器回料不稳定，使加料量不稳定，而影响产品的尺寸和外观。

11、透明产品有白点的原因及解决方法。

注塑机生产培训一、注塑机基本动作和操作方式1、基本动作：喷嘴前进（射座前进）、选择注塑方式，合模、注射、保压、冷却、开模、顶出、退针、合模。

2、注塑机三种操作方式：一般注塑机既可手动操作，也可以半自动和全自动操作。

（1）手动操作是在一个生产周期中，每一个动作都是由操作者拨动操作开关而实现的。

一般在试机调模时才选用。

（2）半自动操作时机器可以自动完成一个工作周期的动作，但每一个生产周期完毕后操作者必须拉开安全门，取下工件，再关上安全门，机器方可继续下一个周期的生产。

（3）全自动操作时注塑机在完成一个工作周期的动作后，可自动进入下一个工作周期。

在正常的连续工作过程中无须停机进行控制和调整。

但须注意，如需要全自动工作，则（1）中途不要打开安全门，否则全自动操作中断；（2）要及时加料。

（4）实际上，在全自动操作中通常也是需要中途临时停机的，如给机器模具喷射脱模剂等。

正常生产时，一般选用半自动或全自动操作。

操作开始时，应根据生产需要选择操作方式（手动、半自动或全自动），并按下相应手动、半自动或全自动按钮。

半自动及全自动的工作程序已由控制系统本身确定好，操作人员只需在控制面板上更改速度和压力的大小、时间的长短、顶针的次数等等，不会因操作者调错键钮而使工作程序出现混乱。

（5）注意：生产前必须在控制面板里根据产品性质设置好相应参数后才能选择半自动或全自动操作。

二、注塑机安全操作知识养成良好的注塑机操作习惯对提高机器寿命和生产安全都大有好处。

1、开机之前：（1）检查电器控制箱内是否有水、油进入，若电器受潮，切勿开机。

应由维修人员将电器零件吹干后再开机。

）检查供电是否正常。

2（．（3）检查急停开关，前后安全门开关是否正常。

（4）检查各冷却管道是否畅通，并对油冷却器和机筒端部的冷却水套通入冷却水。

（5）检查各活动部位是否有润滑油（脂），并加足润滑油。

（6）打开电热，对机筒各段进行加温。

当各段温度达到要求时，再保温一段时间，以使机器温度趋于稳定。
