焊接工艺评定执行JB4708-2000《钢制压力容器焊接工艺评定》项目编号PQR-03编制审核批准XXXX制造有限公司目录焊接工艺评定任务书 (1)焊接工艺指导 (2)焊接工艺评定报告 (4)焊接工艺评定结论 (6)焊接工艺评定施焊记录表 (7)焊接工艺评定焊缝外观检查表 (8)无损检测金相检验机械性能母材焊材报告 (9)焊接工艺评定任务书母材牌号 WCB 接 头 示意 图规格 阀体焊接材料焊条牌号 D507Mo 规格 Φ5焊丝牌号 规格 焊剂 牌号 规格焊 接 方 法 焊条电弧焊 其 它技 术 要 求焊缝外观质量射线探伤 √ 其 它 √机械性能 拉伸（GB228）数 量1件冲 击各 项 指 标弯 曲(GB232)面弯 弯曲直径 热影响区 背弯支座间距 焊 缝 区 侧弯弯曲角度其 它金 相 宏观 微观晶 间 腐 蚀合格 标 准外观质量 不允许存在未熔合、裂缝、气孔、夹渣、弧坑、未焊透 X 射线伤探机械 性 能拉伸 金相宏观对接焊缝不疏松、未熔合和未焊透、热影响区和焊缝无裂纹T 型接头和管子管板角焊缝，焊缝根部不允许有未熔合，焊缝和热影响区不允许有裂纹弯曲 冲击微观不允许有过绕组织和淬硬性马氏组织,焊缝和热影响区不允许有显微裂纹硬度 HRC ≥36 其它金相晶 间 腐 蚀 编 制第1页 共8页表B1 焊接工艺指导书单位名称XXXX制造有限公司焊接工艺指导书编号WPS-03 日期2010.08.15 焊接工艺评定报告编号PQR-03焊接方法焊条电弧焊机械化程度（手工、半自动、自动）焊接接头：坡口形式衬垫（材料及规格）无其他堆焊简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）母材：类别号Ⅰ组别号Ⅰ-1与类别号组别号相焊及标准号GB/T12229 钢号WCB 与标准号钢号相焊厚度范围：母材：对接焊缝角焊缝不限管子直径、壁厚范围：对接焊缝角焊缝不限焊缝金属厚度范围：对接焊缝角焊缝不限其他焊接材料：焊接类别电焊条焊材标准填充金属尺寸Φ4焊材型号D507Mo焊材牌号（钢号）EDCr-A2-15其他耐蚀堆焊金属化学成份（%）C Si Mn P S Cr Ni Mo V Ti Nb0.079 ------- ------ ----- 0.015 15.40 0.97 1.12 ----- ---- ----- 其他：2.49注：对每一种母材与焊接材料的组合均需分别填表。
钢制压力容器焊接工艺评定J B4708－20001范围本标准规定了钢制压力容器焊接工艺评定规则、试验方法和合格指标。
本标准适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀堆焊等焊接工艺评定。

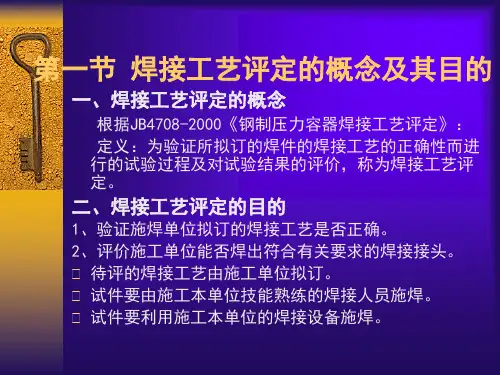

2总则（1）焊接工艺评定应以可靠的钢材焊接性能为依据，并在产品焊接之前完成。
（2）接工艺评定一般过程是：拟定焊接工艺指导书、施焊试件和制取试样、检验试件和试样、测定焊接接头是否具有所要求的使用性能、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。
3对接焊缝、角焊缝焊接工艺评定规则（1）评定对接焊缝焊接工艺时，采用对接焊缝试件。
对接焊缝试件评定合格的焊接工艺亦适用于角焊缝(厚度不限)。
评定非受压角焊缝焊接工艺时，可采用角焊缝试件。
（2）板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。
（3）管与板角焊缝试件评定合格的焊接工艺适用于板材的角焊缝，反之亦可（用于非受压角焊缝焊件时，焊件厚度的有效范围不限）。
（4）焊接工艺因素分为重要因素、补加因素、和次要因素。
重要因素：是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。
补加因素：是指影响焊接接头冲击韧性的焊接工艺因素。
当规定进行冲击试验时，需增加补加因素。
次要因素：是指对测定的力学性能无明显影响的焊接工艺因素。
（5）评定规则焊接方法－改变焊接方法需重新评定a当变更任何一个重要因素时都需要重新评定焊接工艺。
b当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。
c当变更次要因素时不需要重新评定焊接工艺，但需重新编制焊接工艺指导书。
d当同一条焊缝使用两种或两种以上焊接方法时，可按每种焊接方法或焊接工艺分别进行评定；亦可使用两种或两种以上焊接方法，焊接工艺焊接试件，进行组合评定。
组合评定合格后用于焊件时，可以采用其中一种或几种焊接方法、焊接工艺，但应保证其重要因素、补加因素不变，按相关条款确定每种焊接方法适用于焊件厚度的有效范围。
钢制压力容器焊接工艺评定J B4708－20001范围本标准规定了钢制压力容器焊接工艺评定规则、试验方法和合格指标。
本标准适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀堆焊等焊接工艺评定。
2总则（1）焊接工艺评定应以可靠的钢材焊接性能为依据，并在产品焊接之前完成。
（2）接工艺评定一般过程是：拟定焊接工艺指导书、施焊试件和制取试样、检验试件和试样、测定焊接接头是否具有所要求的使用性能、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。
3对接焊缝、角焊缝焊接工艺评定规则（1）评定对接焊缝焊接工艺时，采用对接焊缝试件。
对接焊缝试件评定合格的焊接工艺亦适用于角焊缝(厚度不限)。
评定非受压角焊缝焊接工艺时，可采用角焊缝试件。
（2）板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。
（3）管与板角焊缝试件评定合格的焊接工艺适用于板材的角焊缝，反之亦可（用于非受压角焊缝焊件时，焊件厚度的有效范围不限）。
（4）焊接工艺因素分为重要因素、补加因素、和次要因素。
重要因素：是指影响焊接接头抗拉强度和弯曲性能的焊接工艺因素。
补加因素：是指影响焊接接头冲击韧性的焊接工艺因素。
当规定进行冲击试验时，需增加补加因素。
次要因素：是指对测定的力学性能无明显影响的焊接工艺因素。
（5）评定规则焊接方法－改变焊接方法需重新评定a当变更任何一个重要因素时都需要重新评定焊接工艺。
b当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。
c当变更次要因素时不需要重新评定焊接工艺，但需重新编制焊接工艺指导书。
d当同一条焊缝使用两种或两种以上焊接方法时，可按每种焊接方法或焊接工艺分别进行评定；亦可使用两种或两种以上焊接方法，焊接工艺焊接试件，进行组合评定。
组合评定合格后用于焊件时，可以采用其中一种或几种焊接方法、焊接工艺，但应保证其重要因素、补加因素不变，按相关条款确定每种焊接方法适用于焊件厚度的有效范围。
目录JB4708---2000《钢制压力容器焊接工艺评定》标准释义JB 4708---2000《钢制压力容器焊接工艺评定》标准释义一、前言JB4708－1992《钢制压力容器焊接工艺评定》发布之日起便结束了我国压力容器行业各方面没有一致认可的焊接工艺评定标准的局面，它的实施为确保压力容器焊接质量起到了积极推动作用。
JB4708－1992起草于1987年，当时国内焊接工艺评定刚刚起步，各方面对焊接工艺评定的认识并不完全相同。
各压力容器制造单位的焊接技术力量悬殊很大，一、二类压力容器制造单位中焊接专业人员普遍缺乏。
制订标准时充分考虑了面临的实际情况，而在相应条款中做出规定。
10多年来压力容器行业发生了巨大变化，数以10万计的评定项目提高了压力容器工作者对焊接工艺的认识，压力容器制造、安装单位的焊接技术素质普遍有了很大提高，国内近100家压力容器制造单位取得了美国机械工程师学会的授权证书及钢印，具有国际权威性的规范ASME《锅炉及压力容器规范》在国内越来越普及，影响极深。
全国压力容器标准化技术委员会充分考虑到JB4708－1992实施以来的重大变化，在1998年就将修订JB4708－1992列入了计划。
标准起草单位充分调研了标准的实施情况，认真对比ASME《锅炉及压力容器规范》第IX卷《焊接和钎焊评定》(1995年版)，严格按照修订标准程序，逐步提出讨论稿、征求意见稿、送审稿、报批稿。
本标准的修订原则是：在JB4708－1992实施后国内焊接工艺评定实践基础上，根据我国压力容器法规及标准规定，从实际出发积极参照采用ASME《锅炉及压力容器规范》第IX 卷《焊接和钎焊评定》，肯定合理条款，修正错误内容，增加相关章节，以使修改后的标准能切实有效保证压力容器焊接接头使用性能，力求其技术要求不低于美国同类标准，在国内同类标准中处于领先水平。
由于压力容器焊接工艺评定标准的专业性与实践性都非常强，真正认识与理解焊接工艺评定标准也绝非易事，需要认真学习相关专业知识和进行焊接工艺评定实践。
中华人民共和国行业标准JB 4708—2000JB/T 4709—2000JB 4744—2000钢制压力容器焊接工艺评定钢制压力容器焊接规程钢制压力容不得器产品焊接试板的力学性能检验Welding procedure qualification for steel pressure vesselsWelding specification for steel pressure vesselsMechanical property tests of product welded test coupons for steel pressure vessels2000—08—15发布 2000—10—01实施国家机械工业局国家石油和化学工业局发布关于发布《钢制压力容器焊接工艺评定》等四项行业标准的通知国机管［2000］401令有关单位：根据国家质量技术监督局规定的压力容器行业标准审批程序，现发布《钢压力容器焊接工艺评定》等四项行业标准，编号与名称如下：强制性标准：JB 4708—2000钢制压力容器焊接工艺评定（代替JB 4708—1992）JB 4710—2000钢制塔式容器（代替JB 4710—1992）JB 4744—2000钢制压力容器产品焊接试板的力学性能检验（代替GBl50—1998附录 E）推荐性标准：JB/T4709—2000钢制压力容器焊接规程（代替JB/T4709—1992）以上标准于 2000年10月1日起实施，其出版发行工作责成全国压力容标准化技术委员会按期组织完成。
国家机械工业局国家石油和化学工业局2000年 8月15日目次JB 4708—2000 钢制压力容器焊接工艺评定 (1)前言 (5)1范围 (7)2引用标准 (7)3术语 (8)4总则 (8)5对接焊缝、角焊体焊接工艺评定规则 (9)6耐蚀堆焊工艺评定规则 (21)7试验要求和结果评价 (22)附录 A（标准的附录）不锈钢复合钢焊接工艺评定 (32)附录 B（提示的附录）焊接工艺指导书和焊接工艺评定报告表格推荐格式 (33)JB/T 4709—2000 钢制压力容器焊接规程 (39)前言 (40)1范围 (41)2引用标准 (41)2焊接材料 (41)4焊接工艺评定和焊工 (41)5焊前准备 (42)6焊接 (55)7后热 (56)8焊后热处理 (56)9焊缝返修 (58)10焊接检验 (59)财录 A（标准的附录）不诱钢夏合钢焊接规程 (60)附录 B（提示的附录）焊接工艺规程推荐表格 (64)JB 4744—2000钢制压力容器产品焊接试板的力学性能检验 (69)前言 (70)1范围 (71)2引用标准 (71)3符号 (71)4产品焊接试板制备的要求 (72)5产品焊接试板试样的制备 (72)5拉伸试验 (73)7弯曲试验 (74)8冲击试验 (75)9复验 (76)JB 4708-2000钢制压力容器焊接工艺评定前言本标准对JB 4708—1992进行修订。
JB/T 4744—2007目 次前 言 (II)1 范围 (1)2 规范性引用文件 (1)3 总则 (1)4 试件准备 (2)5 试件力学性能检验类别和取样 (3)6 检验方法和合格指标 (4)7 复验 (10)附录A（规范性附录） 钢制焊接气瓶产品焊接试件力学性能检验 (12)JB/T 4744—2007前 言本标准对JB 4744—2000进行修订。
本标准依据JB 4744—2000实施以来所取得的经验，参照国际同类标准进行了下列变动。
1. 将产品焊接试板改名为产品焊接试件。
2. 适用范围从压力容器扩大到锅炉、压力容器、气瓶和压力管道。
3. 增加铝制、钛制产品焊接试件，增加管状试件。
4. 撤消JB 4744—2000中第3章“符号”，增加“总则”。
5. 第4章修改试件准备。
6. 第5章修改试件力学性能检验类别、取样数量和位置。
7. 第6章修改拉伸试验方法和合格指标；修改弯曲试样尺寸和试验方法；修改冲击试验取样位置、数量和检验项目。
8. 第7章修改复验要求。
9. 增加附录A（规范性附录）“钢制焊接气瓶产品焊接试件力学性能检验”。
本标准从实施之日起，代替JB 4744—2000。
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC 262）提出并归口。
本标准负责起草单位；本标准主要起草人；参加本标准编制工作的单位及人员有；本标准于2000年8月首次发布。
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC 262）负责解释。
IIJB/T 47442007—承压设备产品焊接试件的力学性能检验1 范围本标准规定了承压设备（锅炉、压力容器、气瓶和压力管道）产品焊接试件准备、试样制备、检验方法和合格指标。
本标准适用于承压设备产品焊接试件的力学性能检验。
产品焊接试件包含产品焊接试板、产品检查试件，模拟环和鉴证环。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
钢制压力容器焊接工艺评定》标准释义一、前言JB 708—1992《钢制压力空器焊接工艺评定》发布之日起便结束了我国压力容器行业各方面没有一致认可的焊接工艺评定标准的忆局面，它的实施为确保压力容器焊接质量起到了积极推动作用。
JB 4708—1992起草于1987年，当时国内焊接工艺评定刚刚起步，各方面军对焊接工艺评定的认识并不完全相同。
各压力容器制造单位的焊接技术力量悬殊很大，一、二类压力容器制造单位中焊接专业人员普遍缺乏，制订标准时充分考虑了面临的实际情况，而在相应条款中做出规定。
10多年来压力容器待业发生了巨大变化，数以10万计的评定项目提高了压力容器工作者对焊接工艺的认识，压力容器制造、安装单位的焊接技术素质普遍有了很大提高，国内近100家压力容器制造单位取得了美国机械工程师学会的授权证书及钢印，具有国际权威性的规范ASME《锅炉及压力容器规范》在国内越来越普及，影响极深。
全国压力容器标准化技术委员会充分考虑到JB4708—1992实施以来的重大变化，在1998年就将修订JB4708—1992列入了计划。
标准起草单位充分调研了标准的实施情况认真对比ASME《锅炉及压力容器规范》第IX卷《焊接和钎焊评定》(1995年版)，严格按照修订标准程序，逐步提出讨论稿、征求意见稿、送审稿、报批稿。
本标准的修订原则是：在JB4708—1992实施后国内焊接工艺评定实践基础上，根据我国压力容器法规及标准规定，从实际出发积极参照采用ASME《锅炉及压力容器规范》第IX卷《焊接和钎焊评定》，肯定合理条款，修正错误内容，增加相关章节，以使修改后的标准能切实有效保证压力容器焊接接头使用性能，力求其技术要求不低于美国同类标准化，在国内同类标准在国内同类标准中处于领先水平。
由于压力容器焊接工艺评定标准的专业性与实践性都有非常强，真正认识与理解焊接工艺评定标准也绝非易事，需要认真学习相关性专业知识和进行焊接工艺评定实践。
目录JB4708---2000《钢制压力容器焊接工艺评定》标准释义JB/T4709—2000《钢制压力容器焊接规程》标准释义JB4744—2000《钢制压力容器产品焊接试板的力学性能检验》标准释义JB 4709-2000 标准释义JB 4708---2000《钢制压力容器焊接工艺评定》标准释义1一、前言JB4708—1992《钢制压力空器焊接工艺评定》发布之日起便结束了我国压力容器行业各方面没有一致认可的焊接工艺评定标准的局面，它的实施为确保压力容器焊接质量起到了积极推动作用。
JB 4708—1992起草于1987年，当时国内焊接工艺评定刚刚起步，各方面军对焊接工艺评定的认识并不完全相同。
各压力容器制造单位的焊接技术力量悬殊很大，一、二类压力容器制造单位中焊接专业人员普遍缺乏，制订标准时充分考虑了面临的实际情况，而在相应条款中做出规定。
10多年来压力容器行业发生了巨大变化，数以10万计的评定项目提高了压力容器工作者对焊接工艺的认识，压力容器制造、安装单位的焊接技术素质普遍有了很大提高，国内近100家压力容器制造单位取得了美国机械工程师学会的授权证书及钢印，具有国际权威性的规范ASME《锅炉及压力容器规范》在国内越来越普及，影响极深。
全国压力容器标准化技术委员会充分考虑到JB4708—1992实施以来的重大变化，在1998年就将修订JB4708—1992列入了计划。
标准起草单位充分调研了标准的实施情况认真对比ASME《锅炉及压力容器规范》第IX卷《焊接和钎焊评定》(1995年版)，严格按照修订标准程序，逐步提出讨论稿、征求意见稿、送审稿、报批稿。
本标准的修订原则是：在JB4708—1992实施后国内焊接工艺评定实践基础上，根据我国压力容器法规及标准规定，从实际出发积极参照采用ASME《锅炉及压力容器规范》第IX卷《焊接和钎焊评定》，肯定合理条款，修正错误内容，增加相关章节，以使修改后的标准能切实有效保证压力容器焊接接头使用性能，力求其技术要求不低于美国同类标准化，在国内同类标准在国内同类标准中处于领先水平。
